1. 分布式智能微网发电控制系统概述

1.1 系统组成与功能

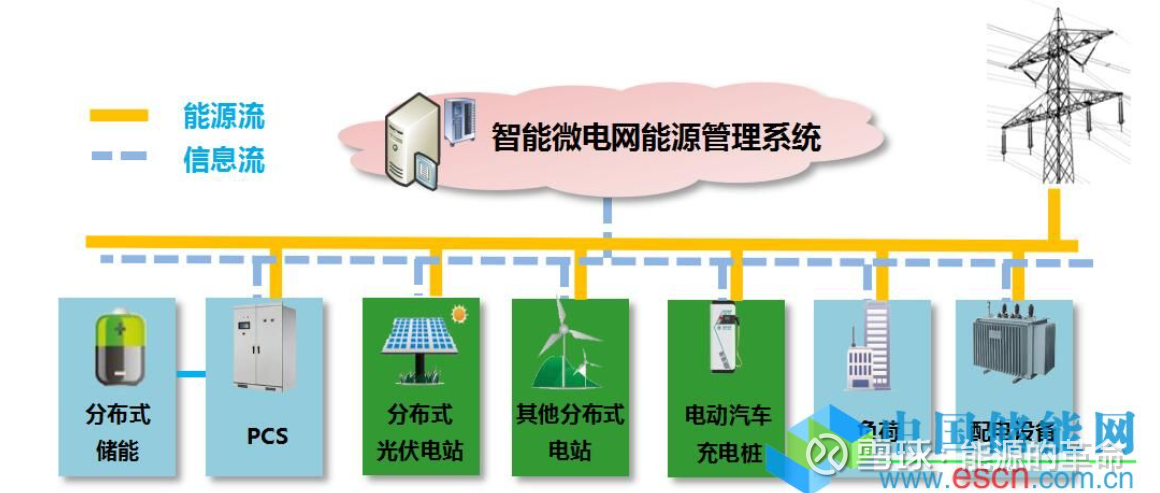

分布式智能微网发电控制系统是一个复杂的多组件集成系统，它负责管理、监控和优化微网内的电力资源。系统通常由多个发电单元、储能设备、负载以及中央控制系统组成。通过实时监控和数据分析，该系统确保电力供应的稳定性和经济性，同时提升能效和减少环境影响。

1.2 技术挑战与发展趋势

在面对可再生能源发电不稳定性和负载变化的挑战时，分布式智能微网系统必须采用高效的预测算法和动态响应机制。随着物联网技术的发展，系统的智能化水平将不断提高，能够实现更加精确的预测和控制，从而提高整体的可靠性与灵活性。

1.3 关键技术的集成与创新

实现高效率的微网系统，需要将多个关键技术如能源管理、通信网络、数据采集与分析以及实时监控进行有效集成。创新的储能技术、先进的能源转换设备和智能算法正在不断推动微网控制系统的发展，向着更加智能、自动化的方向演进。

本章旨在为读者提供分布式智能微网发电控制系统的基本概念、技术挑战和集成创新的概览。这些基础知识为深入理解后续章节中关于微控制器、内核架构以及系统组件的技术细节打下了坚实的基础。

2. K60微控制器核心功能

2.1 K60微控制器基础架构解析

2.1.1 微控制器的组成部件

K60微控制器是基于ARM Cortex-M4内核的一个高性能、多功能的微控制器，广泛应用于工业控制、智能设备、汽车电子等领域。从硬件架构的角度来看，K60微控制器主要由以下几个核心组件构成：

• CPU核心 ：基于ARM Cortex-M4核心，具备高效的处理能力，支持单周期乘法和硬件除法，还有内建的浮点运算单元（FPU）。
• 内存 ：包括内部快速的Flash存储器和RAM，用于存储程序代码和临时数据。
• 时钟系统 ：提供稳定的时钟源，支持时钟管理与分频，以适应不同的工作频率需求。
• 电源管理 ：能够处理多种低功耗模式和唤醒策略，优化系统能效。
• I/O接口 ：提供了丰富的外设接口，如GPIO、ADC、定时器、串行通信接口（SPI、I2C、UART）、以太网等，用于与外界设备的交互。

2.1.2 核心处理单元及其特性

核心处理单元是微控制器的心脏，K60微控制器的Cortex-M4核心拥有以下特点：

• 处理器架构 ：ARMv7E-M架构，支持Thumb-2指令集，提供了高效的数据处理能力。
• 指令执行 ：包括单周期执行、分支预测和循环缓冲区等多种硬件加速功能。
• 硬件调试 ：内置调试接口，支持断点、单步执行、硬件跟踪等调试功能。
• 性能 ：提供硬件浮点运算支持，大大提升了数学运算性能，特别适用于数字信号处理。

2.2 K60微控制器的主要功能与性能指标

2.2.1 处理能力与内存管理

K60微控制器的处理能力是由其处理器核心和内存架构共同决定的。在处理能力方面，Cortex-M4核心的高效性能让K60可以轻松应对大多数实时计算任务。在内存管理方面，K60提供了灵活的内存访问机制，包括：

• 指令和数据访问 ：具备独立的指令和数据总线，实现Harvard架构，提升处理速度。
• 缓存管理 ：支持内存访问的缓冲机制，减少对Flash存储器的频繁读写，延长存储器寿命。
• 内存保护单元 （MPU）：提供内存区域的访问控制，增强系统的安全性和稳定性。

2.2.2 低功耗模式与唤醒机制

为了满足现代电子设备对能效的要求，K60微控制器提供了多种低功耗模式，以降低能耗：

• 待机模式 ：关闭大部分设备，只保留内存数据和唤醒电路，适合于短暂等待。
• 运行模式 ：正常的执行模式，所有的设备和外设都工作。
• 停止模式 ：关闭时钟和大部分电源，保留RAM内容，唤醒时间较长。

K60微控制器还支持多种唤醒机制，包括外部事件、定时器溢出、串行通信等，以实现快速从低功耗状态唤醒。

2.3 K60微控制器在智能微网中的应用

2.3.1 作为系统控制中心的角色

在智能微网发电控制系统中，K60微控制器可以作为系统的控制中心：

• 实时监控与控制 ：通过配置其ADC、串行通信接口等外设，可以实时监控系统中的电压、电流等参数，并进行相应的控制决策。
• 数据处理与存储 ：高性能的Cortex-M4核心能够迅速处理采集到的数据，并通过以太网接口实现数据的远程传输。

2.3.2 与其他系统组件的交互方式

K60微控制器与智能微网系统中的其他组件的交互方式具有多样性和高效性：

• 通信接口 ：通过SPI、I2C、UART等通信接口，可以和多种外设进行高速数据交换。
• 以太网接口 ：利用其以太网接口，K60微控制器可与服务器进行网络通信，实现分布式控制和远程监控。

K60微控制器的灵活性和多功能性使它成为智能微网发电控制系统中不可或缺的核心组件。

3. Cortex-M4内核与浮点运算单元（FPU）

3.1 Cortex-M4内核架构特点

3.1.1 架构概述与指令集特性

Cortex-M4内核是由ARM公司开发的一种32位处理器核心，广泛应用于嵌入式系统。它基于ARMv7E-M架构，集成了数字信号处理（DSP）指令集，是专门针对实时控制应用而设计的。这一特性让Cortex-M4特别适合于需要高计算性能和快速反应的智能微网控制系统。

内核支持Thumb-2指令集，这是ARM的一种混合16位和32位指令集，它在保持代码密度的同时，也提供了更强大的处理能力。Thumb-2指令集包括了整数运算、逻辑操作、分支控制、乘法及乘加指令等，这些指令可以有效地支持基本的控制任务和较为复杂的算法实现。

3.1.2 实时性能与中断管理

Cortex-M4内核具备非常优秀的实时性能。一方面，它提供了非常短的中断响应时间，典型情况下可以少于12个时钟周期。这意味着微控制器可以在很短的时间内切换到中断服务程序，处理突发事件，之后快速恢复到正常执行流程。这对于需要高实时性的微网控制系统来说至关重要。

另一方面，内核支持尾链（Tail-Chaining）和Late-Arrival两种中断处理方式，可以进一步减少处理中断所需的周期数。尾链技术允许快速地从一个中断服务程序跳转到另一个中断服务程序，而Late-Arrival技术则是针对延迟到达的中断设计的，它可以保证即使在当前中断处理过程中，仍然可以处理更高优先级的中断。

3.2 浮点运算单元（FPU）的功能与应用

3.2.1 FPU的架构设计与工作原理

Cortex-M4内核集成了单精度浮点运算单元（FPU），这个FPU支持IEEE 754-2008标准，它可以执行所有的单精度浮点算术运算。FPU的出现大大提升了微控制器在进行复杂计算时的效率，尤其是在控制系统算法中常见的浮点计算，如PID控制算法、滤波算法等。

FPU拥有独立的寄存器组，可以执行并行数据处理，这提高了计算速度，降低了处理器的计算压力。FPU还包括了硬件实现的除法、平方根等数学函数，保证了计算的精度和速度。

3.2.2 在智能微网控制系统中的作用

在智能微网控制系统中，FPU可以用于多种计算密集型任务。例如，当需要执行复杂的数学运算，如三维向量的运算、电机的矢量控制等，FPU的并行处理能力使得这些任务可以更加高效地执行。

智能微网系统中可能会涉及到大量的数据采集和分析，比如通过ADC接口采集到的电压、电流等传感器数据。这些数据可能需要进行浮点运算才能得到有意义的物理量值，FPU正好提供了这个能力。通过优化数据处理流程，结合FPU的计算能力，可以显著提高整个系统的响应速度和处理精度。

3.3 性能优化与节能策略

3.3.1 代码优化技巧

代码优化是提升微控制器性能和降低能耗的重要手段。对于Cortex-M4而言，合理使用FPU是优化性能的关键。在编写程序时，应尽可能利用FPU进行浮点计算，减少不必要的数据类型转换，从而提高程序效率。此外，利用内联汇编来直接控制硬件，避免复杂的函数调用开销，也是提升性能的有效策略。

对于实时性要求较高的任务，应采用中断驱动模式替代轮询模式，降低任务的响应时间。对于不频繁但计算量大的任务，可以采用异步处理机制，如使用操作系统的定时器或队列管理，以避免阻塞实时任务。

3.3.2 能耗管理的最佳实践

在智能微网控制系统中，能耗管理同样重要。由于控制系统往往需要长时间运行，因此降低能耗可以显著减少运营成本。Cortex-M4提供了多种低功耗模式，如睡眠模式、深度睡眠模式等。合理利用这些低功耗模式可以在不影响系统性能的前提下，大大降低能耗。

例如，当系统处于待机状态时，可以让微控制器进入睡眠模式，只激活必要的硬件模块，以降低功耗。在定时或中断触发时，系统可以从睡眠模式快速唤醒并执行任务，然后再返回到低功耗状态。通过这种策略，可以在保证系统响应性能的同时，实现能耗的优化。

// 示例代码：Cortex-M4睡眠模式唤醒机制
#include "stm32f4xx.h"

void setup() {
  // 初始化系统时钟
  SystemCoreClockUpdate();
  // 配置GPIO作为唤醒源
  // ...
  // 配置睡眠模式
  SCB->SCR |= SCB_SCR_SEVONPEND_Msk; // 在中断唤醒时使能系统节流
  PWR->CR |= PWR_CR波兰;             // 启用低功耗模式
  SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk; // 设置睡眠深度为深度睡眠模式
}

void sleep() {
  __WFI(); // 执行进入等待模式的指令
}

int main() {
  setup();
  while(1) {
    // 执行主要任务
    // 待机时进入睡眠模式
    sleep();
  }
}

在上述代码中， setup() 函数用于初始化和配置系统，包括设置时钟、配置GPIO和低功耗模式等。当系统待机时，调用 sleep() 函数通过执行 __WFI() 指令让微控制器进入等待模式。这样，当有中断发生时（比如由GPIO触发），系统将自动唤醒执行中断服务程序，之后再次进入等待模式。

通过这些代码优化和能耗管理策略，可以使智能微网控制系统的性能得到显著提升，同时大大降低能耗，满足高效能和低成本的需求。

4. K60外设接口：ADC、SPI/I2C/UART、以太网

4.1 K60外设接口技术概述

4.1.1 各类接口的功能与应用场景

在现代微网发电控制系统中，K60微控制器的外设接口扮演着至关重要的角色。通过这些接口，控制器能够与外围设备有效沟通，实现数据采集、通信和网络控制等功能。

• 模拟数字转换器（ADC） ：用于将模拟信号转换为数字信号，对于实时监控电池电压、电流等模拟信号至关重要。
• 串行外设接口（SPI） ：用于微控制器与各种外围设备（如传感器）之间的高速同步通信。
• I2C（Inter-Integrated Circuit） ：是一种多主机的串行通信协议，用于连接低速外围设备到微控制器。
• 通用异步收发传输器（UART） ：用于实现微控制器与计算机或其他控制器之间的串行通信。
• 以太网接口 ：使得微控制器能够连接到网络，实现远程监控和控制。

4.1.2 接口的集成与配置

K60微控制器的外设接口通过硬件和软件的紧密集成来实现高效的通信与数据传输。集成过程涉及配置相关的硬件寄存器和软件参数。

• 硬件集成 ：需要正确连接外围设备与微控制器的相应引脚，并根据数据手册设置正确的电气特性（如电压水平、速率等）。
• 软件配置 ：通过初始化代码配置外设的工作模式，包括时钟源选择、波特率设置、中断服务例程等。

以下是一个简单的K60微控制器配置SPI外设的代码示例：

#include "kinetis.h"

void SPI0_Init(void) {
    // 1. 使能SPI0时钟
    SIM_SCGC6 |= SIM_SCGC6_SPI0_MASK;
    // 2. 配置SPI引脚功能
    PORTC_PCR16 = PORT_PCR_MUX(2); // SS
    PORTC_PCR17 = PORT_PCR_MUX(2); // SCK
    PORTC_PCR18 = PORT_PCR_MUX(2); // MISO
    PORTC_PCR19 = PORT_PCR_MUX(2); // MOSI
    // 3. 配置SPI控制器
    SPI0_MCR = SPI_MCR_MSTR_MASK | SPI_MCR_PCSIS(0x1F);
    SPI0_CTAR0 = SPI_CTAR_FMSZ(7) | SPI_CTAR_PBR(0) | SPI_CTAR_BR(1);
    // 4. 启用SPI0
    SPI0_C1 |= SPI_C1_SPE_MASK;
}

int main() {
    SPI0_Init();
    // 更多的SPI通信代码...
}

在这段代码中，我们首先使能了SPI0的时钟，然后配置了SPI相关的引脚复用。接着设置了SPI的控制寄存器，包括工作模式、帧大小、波特率等参数。最后，启动了SPI模块，使其可以进行数据传输。

4.2 ADC接口在信号采集中的应用

4.2.1 信号采集的工作原理

模拟数字转换器（ADC）是K60微控制器集成的外设之一，用于将模拟电压信号转换为数字信号。在智能微网控制系统中，ADC通常用于实时监测电池电压和电流等参数。

ADC的工作原理基于以下步骤：

1. 采样 ：周期性地读取模拟输入信号的电压值。
2. 量化 ：将采样得到的电压值转换为有限数量的离散值。
3. 编码 ：将量化后的值转换为对应的数字代码。

ADC的性能指标包括分辨率、采样率、线性度等。K60微控制器的ADC支持高达16位的分辨率，足以满足大部分微网系统的精确度要求。

4.2.2 实际应用案例分析

在实际的微网发电控制系统中，ADC接口的一个典型应用场景是实时监测电池组的电压和电流。

以监测电池电压为例：

1. 硬件连接 ：将电池组的输出电压连接到ADC的输入通道。
2. 软件配置 ：配置ADC模块，选择适当的采样速率和分辨率。
3. 数据读取与处理 ：周期性地读取ADC的数字输出，并将其转换为实际的电压值。

#include "kinetis.h"

void ADC0_Init(void) {
    // 1. 使能ADC0时钟
    SIM_SCGC3 |= SIM_SCGC3_ADC0_MASK;
    // 2. 配置ADC0输入通道
    ADC0_SC1A = 0; // 清除之前的配置
    ADC0_SC1A |= ADC_SC1_ADCH(0); // 选择通道
    // 3. 设置ADC0时钟，采样时间，参考电压等
    ADC0_CFG1 = ADC_CFG1_ADICLK(3) | ADC_CFG1_MODE(3);
    ADC0_SC2 = ADC_SC2_ADTRG_MASK; // 启用软件触发转换
    // 4. 启用ADC0
    ADC0_SC1A |= ADC_SC1_ADIE_MASK; // 启用中断
    ADC0_SC1A |= ADC_SC1_ADEN_MASK; // 启用ADC模块
}

int main() {
    ADC0_Init();
    while(1) {
        // 软件触发ADC转换
        ADC0_SC1A |= ADC_SC1_ADTRG_MASK;
        // 等待转换完成
        while(!(ADC0_SC1A & ADC_SC1_COCO_MASK));
        // 读取转换结果
        uint16_t result = ADC0_RA;
        // 转换结果处理...
    }
}

在这段代码中，我们初始化了ADC模块，并通过软件触发方式来采集电池电压信号。ADC的中断服务例程用于处理转换完成后的信号，并将模拟信号转换为数字值。

4.3 SPI/I2C/UART接口在通信中的应用

4.3.1 各类通信协议的特点与选择

不同类型的串行通信协议各有优势，适用于不同的应用场景：

• SPI ：高速数据传输，适合近距离通信。一个主设备可以管理多个从设备，适用于传感器数据读取。
• I2C ：多主多从通信，适合在同一系统内连接多个低速设备，如EEPROM和温度传感器。
• UART ：点对点通信，简单易用，广泛用于微控制器与PC或其他设备的通信。

选择合适的通信协议要基于数据传输速率要求、连接设备数量以及成本等因素。

4.3.2 多协议通信的实现与优化

在智能微网系统中，可能同时需要使用到SPI、I2C和UART通信协议。实现多协议通信的优化涉及硬件选择、软件编程、中断管理等多个方面。

以同时使用SPI和I2C为例，硬件上要确保不同协议的设备连接正确，软件上则需要单独配置各自的通信参数。例如，使用中断管理I2C和SPI的通信：

#include "kinetis.h"

void SPI0_IRQHandler(void) {
    // SPI中断服务例程
    if(SPI0_SR & SPI_SR_RDF_MASK) { // 检查接收数据标志位
        uint16_t received_data = SPI0_POPR; // 读取接收数据
        // 处理接收到的数据...
    }
    SPI0_C2 &= ~SPI_C2_SPISWAI_MASK; // 清除挂起标志
}

void I2C0_IRQHandler(void) {
    // I2C中断服务例程
    if(I2C1_RIS & I2C_RIS_RXNE_MASK) { // 检查接收数据就绪标志
        uint8_t received_data = I2C1_RXD;
        // 处理接收到的数据...
    }
    I2C1_ICR = I2C_ICR_RXIC_MASK; // 清除接收中断标志
}

int main() {
    // 初始化SPI和I2C
    // ...
    while(1) {
        // 主循环代码
    }
}

在这段代码中，我们分别编写了SPI和I2C的中断服务例程，用于处理接收到的数据。使用中断而不是轮询可以提高CPU的使用效率，因为CPU可以在中断发生时才进行数据处理。

4.4 以太网接口在分布式控制中的应用

4.4.1 以太网通信原理与标准

以太网是一种广泛使用的局域网通信标准，遵循IEEE 802.3标准，使用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）机制进行通信。以太网支持多种速率，如10 Mbps、100 Mbps、1 Gbps等。

以太网在微网控制系统中的作用包括：

• 远程监控 ：操作人员可以远程访问微网系统的状态和性能数据。
• 控制命令下发 ：允许远程操作人员或自动化系统向微网控制器发送控制命令。
• 数据同步 ：微网控制器之间可以通过以太网同步数据。

4.4.2 网络控制系统的架构设计

在设计网络控制系统时，需要考虑系统的可靠性、安全性、以及扩展性。典型的网络控制架构包括：

• 集中式架构 ：所有设备通过以太网连接到一个中心控制器，适用于控制设备数量较少的情况。
• 分布式架构 ：多个控制器或节点通过网络相互连接，适用于大规模或复杂的控制系统。

在K60微控制器上实现以太网通信需要使用到以太网控制器（MAC）和物理层设备（PHY）。以下是一个简单的以太网通信初始化代码：

#include "kinetis.h"

void ENET0_Init(void) {
    // 1. 使能ENET0时钟
    SIM_SCGC2 |= SIM_SCGC2_ENET_MASK;
    // 2. 初始化ENET模块
    ENET_TCR = ENET_TCR_RESET_MASK; // 复位ENET模块
    // 配置PHY地址、时钟速率等参数...
    // 3. 配置MAC地址
    ENET_PALR = (uint32_t)(&gMacAddress[0]);
    ENET_PAUR = (uint32_t)(&gMacAddress[4]);
    // 4. 配置TX/RX缓冲区描述符和队列
    // 配置发送和接收缓冲区...
    // 5. 启用ENET模块
    ENET_ECR = ENET_ECR_ETHEREN_MASK;
}

int main() {
    ENET0_Init();
    // 更多的以太网通信代码...
}

在这段代码中，我们首先使能了ENET0模块的时钟，然后进行了基本的初始化设置。接下来配置了MAC地址和缓冲区，最后启用了以太网模块。这仅仅是初始化的步骤，真正的以太网数据传输还需要编写更多的代码来处理TCP/IP协议栈、数据包的接收和发送等。

通过上述对ADC、SPI/I2C/UART和以太网接口的介绍，可以看出K60微控制器在分布式智能微网发电控制系统中的灵活性和多样性。各个外设接口的集成与优化不仅依赖于硬件的物理特性，而且与软件编程技巧和通信协议的理解密切相关。

5. 实时电池状态监控与管理

5.1 电池状态监控的重要性与方法

5.1.1 监控指标与测量技术

为了确保电池组能够安全、高效地运行，实时监控其状态是至关重要的。电池状态监控指标包括电压、电流、温度、荷电状态（State of Charge, SoC）、健康状态（State of Health, SoH）等关键参数。测量这些参数可以帮助用户了解电池的实时运行状况，预测其性能，以及评估电池的剩余寿命。

在电压测量方面，精确的模数转换器（ADC）用于确保测量的准确性和稳定性。现代微控制器如K60通常内置高精度ADC，能够实现精确的电压读数。电流的测量则可能需要外部电流传感器，因为直接测量大电流可能会对微控制器造成损害。这些传感器提供的模拟信号同样需要通过ADC转换成数字信号进行处理。

温度监测通常通过热敏电阻或热电偶实现。这些传感器的信号也是模拟形式，需要通过ADC转换后，由微控制器进行处理。SoC和SoH的计算更为复杂，通常需要结合电池的放电模型，通过一系列算法如卡尔曼滤波器进行估算。

5.1.2 实时数据采集与处理策略

实时数据采集系统需要高效率地收集所有相关参数，并将其传递给电池管理系统（BMS）。高频率的数据采集可以提供更多细节，但也会增加处理负荷和数据存储需求。因此，需要在实时性和资源消耗之间进行权衡。

数据采集过程中，微控制器的中断服务程序（ISR）可以用来快速响应传感器数据。在ISR中，仅对数据进行初步处理，比如格式转换和数据平滑，然后将处理后的数据传送给主程序进一步分析。主程序则可以利用定时器中断以固定的时间间隔执行任务，确保数据处理的周期性。

此外，为了提高数据处理的效率和准确性，可以采用多线程或者任务调度机制。K60微控制器提供的实时操作系统（RTOS）功能可以使这些复杂的任务调度更加高效和稳定。系统可以根据优先级和任务紧急性来安排不同数据处理任务的执行顺序。

// 示例：K60微控制器中断服务程序伪代码
void ADC_Interrupt_Handler() {
    // 中断服务程序入口，ADC数据采集完成
    unsigned int adc_value = Read_ADC_Value();
    Process_ADC_Data(adc_value);
}

void Process_ADC_Data(unsigned int adc_value) {
    // 处理ADC数据，进行转换和平滑处理
    // ...
}

void Timer_Interrupt_Handler() {
    // 定时器中断处理，周期性检查电池状态
    Check_Battery_Status();
}

void Check_Battery_Status() {
    // 检查电池状态，如电压、电流、温度等
    // ...
}

5.2 电池管理系统（BMS）的设计与实现

5.2.1 BMS的基本功能与工作流程

电池管理系统（BMS）的设计目的是为了监控和管理电池的运行状态，以确保电池的安全、高效和长寿命。BMS的主要功能包括数据采集与监控、充放电控制、故障检测与保护、通信与数据记录等。

在工作流程上，BMS首先通过各个传感器采集电池的实时数据，然后将这些数据与预设的安全阈值进行比较。如果检测到异常，BMS将采取相应的保护措施，比如限制充电电流或断开负载。此外，BMS还要处理来自外部通信接口的指令，如调整充放电策略或查询电池状态。

在实际应用中，BMS的设计应遵循模块化原则，以便于维护和升级。各功能模块应当独立但又能够相互配合，比如数据采集模块、控制算法模块、故障处理模块等。模块化设计也有助于简化系统的测试和验证过程。

5.2.2 系统的智能算法与决策支持

为了提高BMS的智能化水平，可以集成先进的算法来优化电池的充放电行为。例如，使用模糊逻辑控制器来处理不精确或不确定的输入数据，或者利用机器学习算法来预测电池性能随时间的退化。

智能算法在BMS中的应用可以帮助实现更加精确的SoC估算和SoH预测。比如，通过神经网络学习电池的充放电曲线，进而预测其剩余寿命。智能算法还可以在BMS中用作优化策略，根据历史数据和当前电池状态动态调整充放电参数。

5.3 电池健康状况的预测与维护

5.3.1 预测算法的原理与应用

电池的健康状况预测是电池管理系统中的核心功能之一。预测算法能够根据电池历史的充放电数据、使用频率、环境条件等因素预测电池的未来性能。常见的预测算法包括线性回归、支持向量机（SVM）、随机森林等。

这些算法能够处理大量的数据并识别出其中的模式，有助于提前发现潜在的问题，比如极化现象、内阻增加等，这些都可能影响电池的性能和寿命。通过预测未来可能发生的退化，BMS能够提前采取措施，如调整充放电策略，以减缓电池老化过程。

5.3.2 维护策略与寿命延长方法

电池的维护策略和寿命延长方法与BMS的预测算法和控制策略紧密相关。基于预测结果，BMS可以制定出有效的维护计划。例如，若预测到电池即将出现容量下降，系统可以调整充电策略，使用较为温和的充电模式来减缓电池的老化。

此外，定期进行电池的均衡充电也是一种有效的维护措施。均衡充电能够确保电池组中各个单体电池的电压一致性，避免出现过充或过放的情况，从而延长整个电池组的使用寿命。BMS可以控制均衡充电电路的开关和电流大小，实现智能化的均衡管理。

对于需要长期使用的电池系统，BMS还能够根据使用情况和预测结果，提出更换建议，确保系统整体的可靠性和安全性。通过这些维护策略和寿命延长方法，BMS能够在提高电池性能的同时，降低维护成本和延长电池的使用寿命。

6. IAR开发环境及其优化编译器

6.1 IAR集成开发环境介绍

IAR集成开发环境（IAR Embedded Workbench）是一个业界领先、功能全面的集成开发环境，它为嵌入式系统的开发提供了强大的支持。IAR Embedded Workbench 支持多种微控制器架构，如 ARM、AVR、MSP430 和 Renesas 等。

6.1.1 环境配置与项目管理

在开始使用IAR Embedded Workbench前，首先需要进行环境的配置和项目文件的创建。在创建新项目时，必须选择正确的微控制器型号和系列，确保编译器和调试器的设置与目标硬件相匹配。

#include <stdio.h>
#include "iar_welcome.h"

int main(void)
{
    printf("IAR Embedded Workbench for ARM v8.x\n");
    printf("Hello, World!\n");
    return 0;
}

上述代码演示了一个简单的 "Hello World" 程序，它在IAR环境中创建和编译。

6.1.2 调试与分析工具的使用

IAR提供了诸多调试和分析工具，包括内存查看器、寄存器查看器、断点、单步执行、性能分析器和内存使用分析器等。这些工具可以帮助开发者快速定位和解决代码中的问题。

6.2 优化编译器的原理与技巧

IAR的编译器具有高度的优化功能，它可以通过多种方法来提升代码的性能和减少程序的大小。

6.2.1 编译器优化技术概述

编译器优化技术包括但不限于：

• 死码消除（Dead Code Elimination）
• 循环展开（Loop Unrolling）
• 常量传播（Constant Propagation）
• 软件流水（Software Pipelining）

6.2.2 代码优化实例分析

例如，一个简单的乘法运算，可以通过优化技术得到更有效的代码：

int a = 4;
int b = 5;
int c = a * b; // 原始代码

编译器优化后，可能产生如下的代码：

// 优化后的汇编代码
mov r1, #5     // 将5放入寄存器r1
mul r0, r1     // 将r0寄存器的值与r1寄存器的值相乘，结果存回r0

6.3 高效开发流程与质量保证

使用IAR开发环境可以显著提升开发效率，并且可以实施一系列的质量保证措施。

6.3.1 开发流程的优化方法

开发流程的优化通常包括以下几个方面：

• 自动化构建和测试
• 代码复用和模块化
• 集成版本控制

6.3.2 软件质量保证的措施

为了确保软件质量，可以采用以下措施：

• 代码覆盖率分析
• 静态代码分析
• 单元测试和集成测试

通过实施这些措施，开发者可以确保软件的可靠性和稳定性，同时减少后期维护的成本。
