让你的开发板“听得懂”你按了什么！

🎯 适用对象：零基础嵌入式小白
💡 开发环境：STM32G431RBT6 + STM32CubeMX + HAL 库

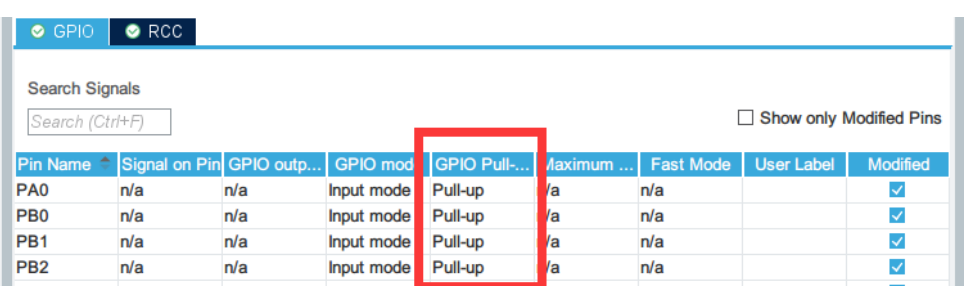

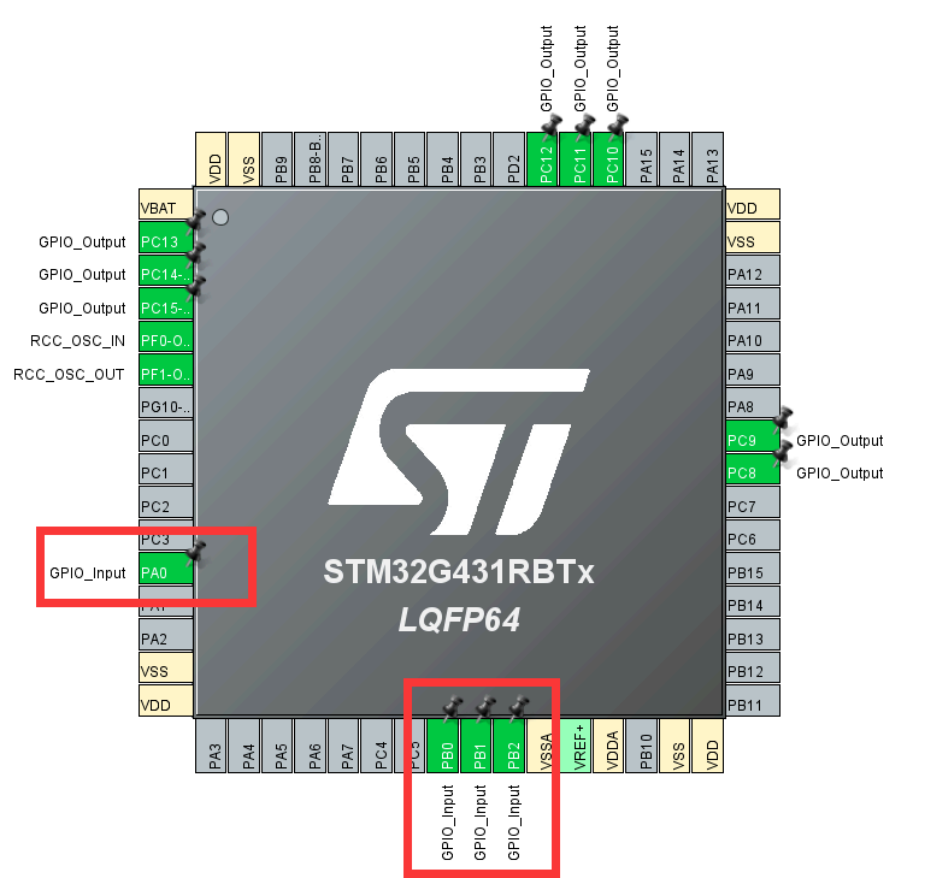

✅ 前提：你已在 CubeMX 中将按键引脚配置为 GPIO_Input + Pull-up

---

🌟 引子：为什么按键不是“一按就灵”？

想象你家的门铃：

• 如果你按一下，它“嘀——”响一次，很舒服。
• 但如果你按的时候手抖了一下，它“嘀嘀嘀嘀……”响十次，你会崩溃！

这就是机械按键的“抖动”问题。
而我们的任务，就是让单片机像一个聪明的管家：

“主人只按了一次？那我就执行一次动作，不管他手抖没抖！”

---

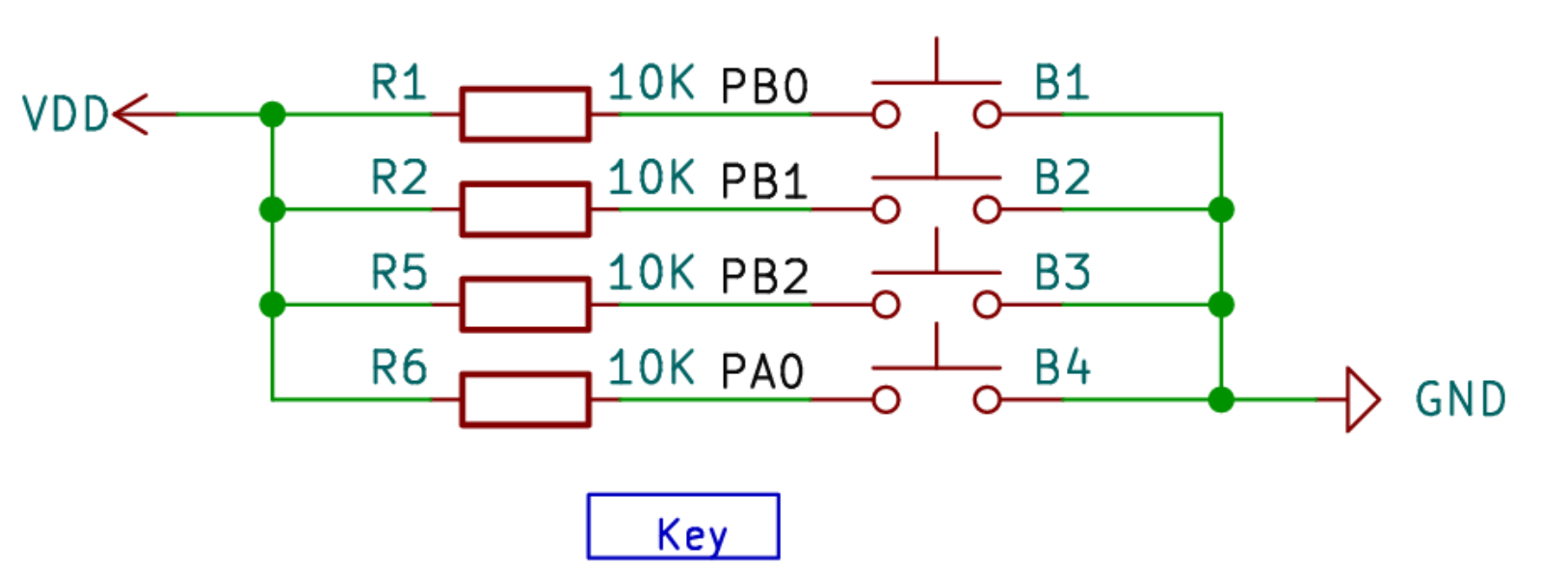

🔌 一、硬件原理图：按键是怎么连的？

在 STM32G431RBT6 开发板上，4 个独立按键通常这样连接：

         VCC (3.3V)
              │
        [内部上拉电阻] ← CubeMX 启用！
              │
              ├── PB0 ──┬── 按键1 ── GND
              ├── PB1 ──┬── 按键2 ── GND
              ├── PB2 ──┬── 按键3 ── GND
              └── PA0 ──┬── 按键4 ── GND

🧠 三种 GPIO 输入模式（笔记中的精华！）

模式	原理	类比	适用场景
上拉（Pull-up）	内部电阻接 VCC，无信号时为高电平	就像弹簧门：没人推时自动关（高电平）	按键接地（最常见！）
下拉（Pull-down）	内部电阻接地，无信号时为低电平	就像重力门：没人拉时自动开（低电平）	按键接 VCC（少见）
浮空（Floating）	无上下拉，电平不确定	就像风中旗帜：风吹哪边倒哪边	外部电路已提供确定电平

✅ 设计用的是 上拉 + 按键接地，所以：

• 没按 → 高电平（GPIO_PIN_SET）
• 按下 → 低电平（GPIO_PIN_RESET）

---

📚 二、HAL 库核心 API：HAL_GPIO_ReadPin()

这是你和硬件“对话”的桥梁！

函数原型：

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);

参数说明：

• GPIOx：端口，如 GPIOA、GPIOB
• GPIO_Pin：引脚，如 GPIO_PIN_0

返回值：

• GPIO_PIN_SET → 高电平（3.3V）
• GPIO_PIN_RESET → 低电平（0V）

使用场景（你笔记中的总结）：

• ✅ 按键检测：判断是否被按下
• ✅ 传感器读取：如红外避障模块输出
• ✅ 通信监测：如检测 UART 的 CTS 信号

实现原理（底层揭秘）：

1. 读取 输入数据寄存器（IDR）
2. 通过位操作提取指定引脚状态

   就像从一排开关中，只看第3个是不是“关”了。

---

📦 三、方案一：简洁版 —— “瞬间识别按下/松开”

适合初学者快速上手，代码少、逻辑清！

🎯 生活比喻：电梯按钮

• 你按一下“3楼”，电梯记住：“有人要去3楼！”
• 即使你手抖按了5次，电梯也只执行一次动作。

1. 全局变量（像四个小信箱）

// key_app.h
#ifndef __KEY_APP_H
#define __KEY_APP_H

#include "stm32g4xx_hal.h"

extern uint8_t key_val;   // 现在谁在按？（0=没人，1~4=按键号）
extern uint8_t key_old;   // 上一秒谁在按？
extern uint8_t key_down;  // 谁**刚刚开始按**？（只触发一次！）
extern uint8_t key_up;    // 谁**刚刚松手**？

uint8_t key_read(void);
void key_proc(void);

#endif

2. 核心函数（完整保留的逻辑）

// key_app.c
#include "key_app.h"

uint8_t key_val = 0;
uint8_t key_old = 0;
uint8_t key_down = 0;
uint8_t key_up = 0;

/**
 * @brief 读取按键状态
 * @return 0: 无按键；1~4: 对应按键被按下
 */
uint8_t key_read(void)
{
    uint8_t temp = 0;

    if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == GPIO_PIN_RESET) temp = 1;
    if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == GPIO_PIN_RESET) temp = 2;
    if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == GPIO_PIN_RESET) temp = 3;
    if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET) temp = 4;

    return temp;
}

/**
 * @brief 按键处理函数
 * 更新 key_down（刚按下）和 key_up（刚松开）标志
 */
void key_proc(void)
{
    key_val = key_read();                     // 读当前状态
    key_down = key_val & (key_old ^ key_val); // 刚刚按下的键
    key_up   = (~key_val) & (key_old ^ key_val); // 刚刚松开的键
    key_old = key_val;                        // 更新历史
}

🧠 位运算魔法（小白也能懂）：

• key_old ^ key_val → 找出变化了的键
• key_val & (...) → 只保留从“没按”变成“按了” 的键 → 按下事件
• (~key_val) & (...) → 只保留从“按了”变成“没按” 的键 → 松开事件

✅ 效果：长按不重复触发，只在“按下瞬间”执行一次！

---

🧠 四、方案二：状态机版 —— “智能管家模式”

适合需要去抖、长按、连按的复杂场景！

🎯 生活比喻：手机闹钟 App（经典例子！）

你的手机闹钟有三个状态：

1. 未设定 → 你还没设时间
2. 已设定 → 时间设好了，等待响铃
3. 响铃中 → 到点了！叮铃铃！

状态之间会转换：

• 设定闹钟 → 从未设定 → 已设定
• 时间到 → 从已设定 → 响铃中
• 关闭 → 从响铃中 → 未设定

按键状态机同理！

按键的三个状态：

1. 空闲（没按）
2. 按下（正在按）
3. 释放（刚松手，判断是否连按）

---

1. 结构体定义（每个按键都是一个“小管家”）

// key_state.h
#ifndef __KEY_STATE_H
#define __KEY_STATE_H

#include "stm32g4xx_hal.h"

typedef struct {
    GPIO_TypeDef *gpiox;      // 控制哪个端口（如 GPIOB）
    uint16_t pin;             // 控制哪个引脚（如 PIN_0）
    uint16_t ticks;           // 计时器（单位：任务周期）
    uint8_t level;            // 当前电平（1=高，0=低）
    uint8_t id;               // 按键编号（0~3）
    uint8_t state;            // 状态：0=空闲，1=按下，2=释放
    uint8_t debouce_cnt;      // 去抖计数器
    uint8_t repeat;           // 连按次数
} button;

extern button btns[4];

void key_init(void);
void key_task(button *btn);
void key_state(void);

#endif

2. 初始化与状态机函数（完整版）

// key_state.c
#include "key_state.h"

button btns[4];

void key_init(void)
{
    btns[0].gpiox = GPIOB; btns[0].pin = GPIO_PIN_0; btns[0].level = 1; btns[0].id = 0;
    btns[1].gpiox = GPIOB; btns[1].pin = GPIO_PIN_1; btns[1].level = 1; btns[1].id = 1;
    btns[2].gpiox = GPIOB; btns[2].pin = GPIO_PIN_2; btns[2].level = 1; btns[2].id = 2;
    btns[3].gpiox = GPIOA; btns[3].pin = GPIO_PIN_0; btns[3].level = 1; btns[3].id = 3;
}

void key_task(button *btn)
{
    // 读取当前电平（0=按下，1=释放）
    uint8_t gpio_level = (HAL_GPIO_ReadPin(btn->gpiox, btn->pin) == GPIO_PIN_RESET) ? 0 : 1;

    // 非空闲状态才计时
    if (btn->state > 0) {
        btn->ticks++;
    }

    // 去抖处理：连续3次读到相同变化才确认
    if (btn->level != gpio_level) {
        if (++(btn->debouce_cnt) >= 3) {
            btn->level = gpio_level;
            btn->debouce_cnt = 0;
        }
    } else {
        btn->debouce_cnt = 0;
    }

    // 状态机
    switch (btn->state) {
        case 0: // 空闲状态
            if (btn->level == 0) { // 按下了！
                btn->ticks = 0;
                btn->repeat = 1;   // 第一次按
                btn->state = 1;    // 进入“按下”状态
            }
            break;

        case 1: // 按下状态
            if (btn->level == 1) { // 松开了！
                if (btn->ticks >= 15) { // 长按（假设15*5ms=75ms）
                    btn->repeat = 0; // 防止释放时误触发单击
                }
                btn->ticks = 0;
                btn->state = 2; // 进入“释放”状态
            }
            break;

        case 2: // 释放状态
            if (btn->ticks >= 15) {
                btn->state = 0; // 真正结束，回到空闲
            } else {
                if (btn->level == 0) { // 快速连按！
                    btn->repeat++;
                    btn->ticks = 0;
                    btn->state = 1; // 直接回到“按下”
                }
            }
            break;
    }
}

void key_state(void)
{
    for (uint8_t i = 0; i < 4; i++) {
        key_task(&btns[i]);
    }
}

---

🧪 五、如何使用？完整示例

方法一：简洁版（推荐新手）

// main.c
#include "key_app.h"
#include <stdio.h>

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1) {
        key_proc();  // 每10ms调用一次

        if (key_down == 1) {
            printf("✅ 按键1被按下！\n");
        }
        if (key_up == 2) {
            printf("👋 按键2被松开了！\n");
        }

        HAL_Delay(10);
    }
}

方法二：状态机版（高级玩法）

// main.c
#include "key_state.h"

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    key_init();

    while (1) {
        key_state();  // 每5ms调用一次

        // 检测按键0是否刚按下
        if (btns[0].state == 1 && btns[0].ticks == 0) {
            if (btns[0].repeat == 1) {
                printf("🔘 按键1单击\n");
            } else {
                printf("🔁 按键1连按第 %d 次\n", btns[0].repeat);
            }
        }

        HAL_Delay(5);
    }
}

---

🧠 本章口诀（背下来！）

🔘 按键接地接上拉，
没按是高，按下是低！

📏 HAL_GPIO_ReadPin，
RESET 就是按下了！

📦 简洁版：down/up 分明，
电梯按钮一次灵！

🧠 状态机：像闹钟一样聪明，
去抖长按连按全搞定！

⏱️ 每 5~10ms 扫一次，
按键响应快又稳！

---

✅ 总结

提供的两套代码，分别代表了嵌入式按键处理的两种哲学：

• 简洁版：像“快递员”——快速送达，不啰嗦
• 状态机版：像“智能管家”——去抖、长按、连按，样样精通

现在，即使是第一次接触单片机的小白，也能根据项目需求，选择最适合的方案！
