概要

UART（通用异步收发传输器）凭借硬件结构简单、只需 2 根信号线（TX/RX） 的优势，成为嵌入式系统中 Bootloader 烧录和日志输出的核心通信接口，前者负责程序 “写入”，后者负责运行状态 “反馈”，二者共同保障设备的开发与运维。

一、UART 实现 Bootloader 烧录：程序 “写入” 的核心路径

Bootloader 是设备上电后首先运行的 “引导程序”，其核心功能之一是通过 UART 接收上位机发送的应用程序固件，并烧录到芯片的 Flash 中。整个过程本质是 **“上位机→UART→Bootloader→Flash” 的数据流传输与写入 **。

1. 核心硬件连接

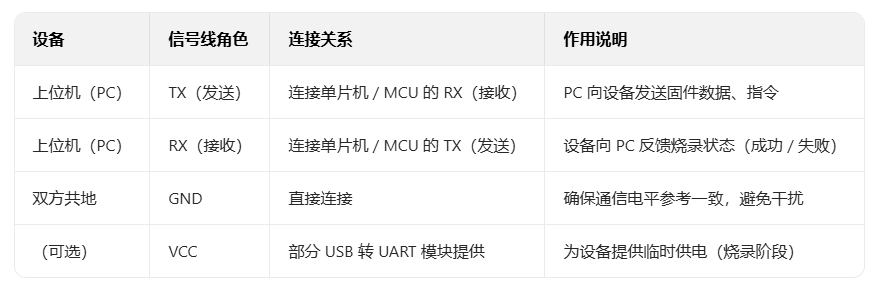

仅需 4 根关键线即可建立通信（无需时钟线，异步通信特性），连接方式严格遵循 “交叉通信” 原则：

常用硬件：PC 端通过 “USB 转 UART 模块”（如 CH340、CP2102）实现 USB 与 UART 的转换，再连接到设备的 UART 引脚。

2. 完整烧录流程（以常见的 “YMODEM 协议” 为例）

UART 烧录需遵循固定的 “指令 - 响应” 交互逻辑，YMODEM 协议因支持数据校验（CRC）和块传输，成为主流选择，流程如下：

设备进入 Bootloader 模式：设备上电时，通过硬件引脚（如 “BOOT 引脚拉高”）或软件指令触发，强制进入 Bootloader，此时设备仅监听 UART 端口，不运行应用程序。
上位机发起通信握手：PC 端打开烧录工具（如 SecureCRT、Flash Magic），配置与设备匹配的 UART 参数（波特率、数据位、停止位、校验位，需与 Bootloader 预设一致，常见为 9600/115200bps、8N1），发送 “握手指令”（如0x01）。
Bootloader 响应确认：设备 Bootloader 通过 UART 接收到握手指令后，校验参数匹配性，若正常则返回 “确认响应”（如0x06），建立通信连接。
固件传输与烧录：
上位机按 YMODEM 协议，将固件拆分为多个 “数据块”（如 128 字节 / 块），每块附加 CRC 校验值，通过 UART 逐块发送；
Bootloader 接收每块数据后，先校验 CRC（避免传输错误），校验通过则写入 Flash 指定地址，再返回 “块接收成功” 信号；
若校验失败，Bootloader 返回 “重发请求”，上位机重新发送该数据块，确保数据完整性。
烧录完成与复位：所有数据块传输完成后，上位机发送 “结束指令”，Bootloader 验证 Flash 中固件的完整性（如校验固件总 CRC），确认无误后返回 “烧录成功”，并重启设备进入应用程序。

二、UART 实现日志输出：设备状态 “反馈” 的关键通道

日志是嵌入式设备运行状态的 “语言”，UART 通过实时异步传输，将设备的调试信息、错误信息、运行参数（如变量值、模块状态）输出到上位机，帮助开发者定位问题、监控设备。

1. 核心原理与硬件复用

原理：设备运行时，程序通过 “日志打印函数”（如 C 语言的printf、RT-Thread 的LOG_XXX），将日志数据（ASCII 码格式）写入 UART 的发送缓冲区（TX Buffer），UART 自动将数据按预设波特率逐位发送到上位机，上位机通过串口工具（如 SSCOM、TeraTerm）接收并显示。
硬件复用：可与 Bootloader 烧录共用同一组 UART 引脚（TX/RX），无需额外布线 —— 烧录时用该 UART 传固件，运行时用该 UART 传日志，仅需通过程序逻辑区分 “烧录模式” 和 “日志模式”。

2. 日志输出的核心特性与优势

实时性：UART 传输延迟低（波特率 115200bps 时，每秒可传输约 11KB 数据），能实时输出设备运行中的瞬时状态（如 “传感器采集失败”“电机启动成功”），无明显卡顿。
轻量化：无需复杂协议栈，仅需简单配置 UART 参数（波特率、校验位），程序代码量小（日志打印函数仅需几十行代码），对嵌入式设备的 RAM/ROM 占用极低（适合资源有限的 MCU）。
可读性：日志通常以人类可理解的格式输出，例如：

[2024-10-01 14:30:00] [INFO] 温度传感器采集值：25.5℃
[2024-10-01 14:30:02] [ERROR] 水泵控制引脚无响应，错误码：0x03

开发者可直接通过日志判断设备状态，无需额外解析工具。

3. 常见应用场景

调试阶段：输出变量值、函数调用顺序（如 “进入灌溉控制函数”“退出传感器读取函数”），定位程序逻辑错误（如死循环、变量异常）。
运维阶段：设备部署后，通过 UART 连接到便携终端（如笔记本、工业平板），实时查看运行日志，排查现场问题（如 “大棚灌溉系统未启动，日志显示‘水位传感器故障’”）。
故障追溯：部分设备支持将 UART 输出的日志存储到外部 Flash 中（如 “循环存储最近 1000 条日志”），当设备异常死机时，可通过 UART 读取历史日志，追溯故障原因。

三、两者的协同与关键注意事项

1. 协同优势：“写入 - 反馈” 闭环

UART 同时承担 “烧录” 和 “日志” 功能，形成开发运维闭环：

烧录时：通过 UART 接收固件，同时通过 UART 反馈 “烧录进度”“校验结果”；
运行时：通过 UART 输出日志，若发现应用程序异常，可再次通过 UART 进入 Bootloader 模式，重新烧录修复后的固件。

2. 关键注意事项

参数一致性：UART 的波特率、数据位、停止位、校验位必须 “上位机与设备完全匹配”—— 例如 Bootloader 预设波特率为 115200bps，上位机若设为 9600bps，会导致通信失败（日志乱码、烧录无响应）。
电平匹配：需注意 UART 的电平标准（TTL 电平 / RS232 电平）—— 单片机 UART 通常为 3.3V/5V TTL 电平，PC 的 RS232 接口为 ±12V 电平，直接连接会烧毁设备，必须通过 “USB 转 UART 模块” 进行电平转换。
抗干扰：若设备工作在强电磁干扰环境（如工业现场、电机附近），需在 UART 的 TX/RX 线上增加TVS 管（防静电） 或磁珠（滤除高频干扰），避免日志乱码或烧录中断。

四、项目概述

基于 UART 的 Bootloader 烧录与日志输出系统是嵌入式设备开发和运维的基础组件，通过同一组 UART 接口实现两大核心功能：

Bootloader 固件烧录：设备上电后通过 UART 接收并更新应用程序
运行时日志输出：设备正常工作时通过 UART 输出系统状态和调试信息

该方案硬件成本低（仅需 2 根信号线）、实现简单，广泛应用于单片机、嵌入式开发板等设备中。
系统架构设计
主要硬件组件：

嵌入式设备：包含 MCU、Flash 存储、Boot 模式选择电路
上位机：运行烧录工具和串口调试工具的 PC
电平转换：USB 转 UART 模块 (如 CH340、CP2102)，实现电平匹配
软件架构
系统软件分为三个主要部分：

Bootloader 程序：驻留在 MCU 的固定存储区域，负责固件接收与烧录
应用程序：用户开发的业务逻辑程序，包含日志输出功能
上位机软件：烧录工具 (如 Flash Magic) 和串口调试工具 (如 TeraTerm)

五、核心功能详解

1. Bootloader 烧录功能

工作流程
启动模式选择
硬件触发：上电时检测特定引脚电平 (如 BOOT0=1) 进入 Bootloader 模式
软件触发：应用程序中通过特定指令跳转至 Bootloader
通信握手
固件传输协议（以 XMODEM 为例）
数据块大小：128 字节或 1024 字节
每块包含：起始符 (SOH)、块编号、块编号反码、数据、校验和
支持重传机制：接收错误时返回 NAK，正确则返回 ACK
固件烧录过程
接收固件数据并校验
擦除目标 Flash 区域
写入数据到 Flash
验证写入数据完整性
完成后跳转至应用程序

2. 日志输出功能

实现原理
应用程序通过封装的日志函数将信息发送到 UART
支持不同级别日志：DEBUG、INFO、WARNING、ERROR
日志格式包含时间戳、级别、模块和具体信息
日志输出流程
应用程序运行中调用日志函数
日志函数格式化输出内容
通过 UART 发送格式化后的字符串
上位机串口工具接收并显示日志

// 日志级别定义
typedef enum {
    LOG_DEBUG,
    LOG_INFO,
    LOG_WARNING,
    LOG_ERROR
} log_level_t;

// 日志级别字符串映射
static const char* log_level_str[] = {
    "[DEBUG]",
    "[INFO]",
    "[WARNING]",
    "[ERROR]"
};

// 初始化日志系统
void log_init(void) {
    // 复用Bootloader的UART配置
    uart_init(115200, 8, UART_PARITY_NONE, 1);
}

// 日志输出函数
void log_output(log_level_t level, const char* module, const char* format, ...) {
    // 时间戳获取
    uint32_t timestamp = get_system_ticks();

    // 格式化日志前缀
    char log_prefix[64];
    sprintf(log_prefix, "[%lu] %s [%s] ", timestamp, log_level_str[level], module);

    // 发送前缀
    uart_send_string(log_prefix);

    // 处理可变参数
    va_list args;
    va_start(args, format);

    // 格式化日志内容
    char log_buffer[256];
    vsprintf(log_buffer, format, args);
    va_end(args);

    // 发送日志内容和换行
    uart_send_string(log_buffer);
    uart_send_string("\r\n");
}

// 日志宏定义，方便使用
#define LOG_DEBUG(module, format, ...) \
    log_output(LOG_DEBUG, module, format, ##__VA_ARGS__)

#define LOG_INFO(module, format, ...) \
    log_output(LOG_INFO, module, format, ##__VA_ARGS__)

#define LOG_WARNING(module, format, ...) \
    log_output(LOG_WARNING, module, format, ##__VA_ARGS__)

#define LOG_ERROR(module, format, ...) \
    log_output(LOG_ERROR, module, format, ##__VA_ARGS__)

六、关键技术点

1. UART 配置参数

波特率：常用 115200bps（平衡速度和可靠性）
数据位：8 位（标准 ASCII 字符）
校验位：无校验（简化实现）或偶校验（提高可靠性）
停止位：1 位

2. 模式切换机制

硬件方式：通过外部引脚电平决定启动模式
软件方式：应用程序中检测特定命令切换到 Bootloader

3. 数据可靠性保障

校验机制：使用 CRC 或校验和检测数据错误
超时重传：发送方未收到确认时重传数据
流量控制：必要时使用 XON/XOFF 软件流控
实际应用场景
设备生产阶段
工厂通过 UART 批量烧录出厂固件
生产测试中通过日志输出判断设备功能是否正常
开发调试阶段
开发者通过 UART 更新测试固件
利用日志输出跟踪程序执行流程，定位 BUG
现场维护阶段
设备故障时通过 UART 重新烧录修复固件
读取实时日志分析现场问题原因

七、总结

UART 在 “Bootloader 烧录” 和 “日志输出” 中扮演着 “双向通道” 的角色：烧录负责 “给设备装程序”，是设备的 “启动基础”；日志负责 “让设备说话”，是设备的 “运维眼睛”。二者依托 UART 的简单、可靠特性，成为嵌入式系统开发中成本最低、应用最广泛的核心方案之一。
