简介：该项目基于Qt4图形库与OpenGL图形API构建了一个可交互的三维地球模型。使用OpenGL的强大3D渲染功能实现地球表面效果，并通过Qt4管理用户界面。项目结构清晰，包括核心文件如”earth.raw”等关键资源文件。开发者可学习跨平台图形编程，并理解资源管理与Qt和OpenGL的交互。

1. Qt4图形界面开发

1.1 Qt4框架简介

Qt4是一个跨平台的C++图形用户界面应用程序框架，广泛用于开发具有复杂用户界面的应用程序。它拥有超过十年的发展历史，是Qt家族中的一个经典版本，以其稳健的跨平台特性和丰富的API而闻名。Qt4不仅支持UNIX、Windows、Mac等传统桌面系统，还能拓展到嵌入式平台。这一部分将探讨Qt4的框架特点以及它的核心模块和组件。

1.2 Qt4界面设计基础

设计一个直观且响应迅速的图形用户界面，是开发商业级应用的关键。Qt4提供了一套完整的工具和组件，用于界面设计。我们将重点讨论Qt4的设计思想和布局管理方式，探讨信号与槽机制是如何在事件驱动编程中发挥作用的，同时还将了解如何使用Qt Creator集成开发环境来快速构建和调试Qt应用程序。

1.3 Qt4高级界面技巧

为了提升用户交互体验，Qt4提供了高级技巧和框架。模型/视图编程框架可以有效地管理数据和视图的同步，从而支持更复杂的界面。此外，本节还将介绍如何在Qt4中实现动画和特效，以及如何在多个平台上优化和测试应用程序。通过这些技巧的应用，开发人员可以创建出既有吸引力又具性能的应用程序。

2. OpenGL 3D渲染

2.1 OpenGL概述

2.1.1 OpenGL的发展和特性

OpenGL（Open Graphics Library）是一个跨语言、跨平台的应用程序编程接口（API），用于渲染2D和3D矢量图形。OpenGL的API设计得尽可能地独立于操作系统和硬件环境。OpenGL的诞生源于SGI公司（Silicon Graphics Inc.）在1980年代为图形工作站开发的一套图形库，随后发展成为业界标准。

OpenGL的主要特性包括：

• 硬件加速 ：OpenGL可以利用图形硬件加速渲染操作。
• 可移植性 ：API能够在不同硬件平台和操作系统上运行。
• 状态机 ：OpenGL使用状态机的概念，通过设置一系列的渲染状态来执行绘图操作。
• 高性能 ：它被设计来最大化渲染性能。

在现代图形编程中，OpenGL不仅用于游戏开发和实时渲染，也被广泛应用于科学可视化、虚拟现实和增强现实等领域。

2.1.2 OpenGL与DirectX的对比

OpenGL与DirectX都是用于3D图形编程的API，但它们在设计哲学和使用场景上有所不同：

• 目标平台 ：DirectX主要设计用于Windows平台，而OpenGL则具有更好的跨平台特性。
• 控制级别 ：OpenGL更接近硬件，提供了更多的控制选项，而DirectX则封装得更紧密，对开发者隐藏了更多细节。
• 集成环境 ：DirectX通常与Windows的D3D API集成，OpenGL作为独立的库存在。

在选择使用OpenGL还是DirectX时，开发者需要根据项目需求、目标平台和团队经验进行权衡。

2.2 OpenGL基础渲染技术

2.2.1 基本图形绘制：点、线、面

OpenGL通过一系列的命令来绘制基本图形，例如点、线和多边形。这些命令在API中的使用非常基础且至关重要。

• 点 ：点是构成图形的基本元素，通过 glBegin(GL_POINTS) 和 glEnd() 包围的点列表来绘制。
• 线 ：线段可以通过 glBegin(GL_LINES) 定义，每两个点定义一条线。
• 面 ：面（三角形）是最常用的多边形，OpenGL通过 glBegin(GL_TRIANGLES) 绘制三角形。

示例代码如下：

glBegin(GL_TRIANGLES);
    glVertex3f(-0.5f, -0.5f, 0.0f); // Point A
    glVertex3f( 0.5f, -0.5f, 0.0f); // Point B
    glVertex3f( 0.0f,  0.5f, 0.0f); // Point C
glEnd();

2.2.2 纹理映射和光照处理

纹理映射（Texture Mapping）是将图像映射到多边形表面的过程，以实现更逼真的视觉效果。光照处理（Lighting）则涉及到设置光源和材质属性来增强场景的真实感。

• 纹理映射 ：通过 glBindTexture 来绑定纹理，然后使用 glBegin 和 glEnd 定义纹理映射区域。
• 光照处理 ：OpenGL提供了一系列函数来设置光源属性，如 glLightfv ，以及材质属性，如 glMaterialfv 。

下面是一个简单的纹理映射和光照处理的示例：

// 绑定纹理
glBindTexture(GL_TEXTURE_2D, textureId);

// 设置光源位置和属性
glLightfv(GL_LIGHT0, GL_POSITION, lightPos);
glLightfv(GL_LIGHT0, GL_DIFFUSE, lightDiffuse);

// 设置材质属性
glMaterialfv(GL_FRONT, GL_DIFFUSE, materialDiffuse);

// 绘制带有纹理的三角形
glBegin(GL_TRIANGLES);
    // ... 顶点和纹理坐标
glEnd();

2.2.3 视图变换和投影设置

视图变换（View Transformation）和投影设置（Projection Settings）允许开发者定义观察者的位置和角度以及渲染的视野。

• 视图变换 ：通过 gluLookAt 函数可以定义视图变换，它涉及到相机位置、目标位置和上向量。
• 投影设置 ：投影可以通过两种主要的投影模式：透视投影（Perspective Projection）和正交投影（Orthographic Projection），分别使用 glFrustum 和 glOrtho 函数设置。

以下是一个设置透视投影和视图变换的示例：

// 设置投影模式为透视投影
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
gluPerspective(fieldOfView, aspectRatio, nearPlane, farPlane);

// 设置视图变换
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
gluLookAt(eyeX, eyeY, eyeZ, centerOfAttentionX, centerOfAttentionY, centerOfAttentionZ, upX, upY, upZ);

2.3 OpenGL高级效果

2.3.1 着色器编程基础

OpenGL的着色器（Shaders）是运行在图形处理器（GPU）上的小程序，它们允许开发者控制图形渲染过程中的各种计算。OpenGL中的着色器主要有两种：顶点着色器（Vertex Shader）和片段着色器（Fragment Shader）。

• 顶点着色器 ：处理输入顶点数据，并输出到下一个流水线阶段。
• 片段着色器 ：为每一个像素计算最终颜色。

以下是一个简单的顶点着色器和片段着色器的例子：

// 顶点着色器
#version 330 core
layout (location = 0) in vec3 aPos;
void main() {
    gl_Position = vec4(aPos, 1.0);
}

// 片段着色器
#version 330 core
out vec4 FragColor;
void main() {
    FragColor = vec4(1.0, 1.0, 1.0, 1.0);
}

2.3.2 高级光照模型

高级光照模型可以提供更复杂和逼真的光照效果，常见的高级光照模型包括Phong光照模型、Blinn-Phong光照模型以及基于物理的渲染（PBR）。

• Phong光照模型 ：包含环境光照、漫反射和镜面高光。
• Blinn-Phong模型 ：是Phong模型的一种改进，它使用Blinn-Phong反射模型来计算高光，比Phong模型更适合于镜面高光的计算。
• PBR ：模拟真实世界光线的物理性质，以更准确地渲染真实感场景。

下面是一个简单的Phong光照模型实现：

// 片段着色器代码片段
struct Material {
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

void main() {
    // 假设已经定义了光源和材质等
    vec3 ambient = light.ambient * material.ambient;
    vec3 diffuse = light.diffuse * (dot(normal, lightDir) * material.diffuse);
    vec3 specular = light.specular * (pow(max(dot(reflectDir, viewDir), 0.0), material.shininess) * material.specular);
    FragColor = vec4(ambient + diffuse + specular, 1.0);
}

2.3.3 阴影、反射和折射技术

阴影、反射和折射是3D渲染中常见的高级视觉效果。

• 阴影 ：通常使用阴影映射（Shadow Mapping）或者投影贴图（Projective Texturing）技术来模拟。
• 反射 ：通过环境映射（Environment Mapping）或反射贴图（Reflection Mapping）技术实现。
• 折射 ：使用类似的技术，例如斯涅尔定律（Snell’s Law）和菲涅耳效应（Fresnel Effect）来模拟。

实现这些效果通常需要额外的渲染步骤，例如，创建深度贴图来实现阴影，或者使用立方体贴图（Cubemap）实现反射和折射。

代码和具体的实现细节通常与具体的应用场景紧密相关，需要综合考虑渲染性能和视觉效果的平衡。

3. 交互式三维地球模型

3.1 三维地球模型概述

3.1.1 三维模型在GIS中的应用

三维地理信息系统（GIS）允许用户以三维的形式来观察和分析空间数据，为虚拟现实、城市规划、资源管理、环境监测等领域提供了强大的工具。在这些应用中，三维地球模型是核心，它允许用户在接近真实世界的环境中探索和分析数据。

3.1.2 三维地球模型的特点和要求

为了确保模型的逼真度和实用性，三维地球模型需要具备以下特点：

1. 高精度 ：模型需要足够的细节，能够反映地形的起伏变化。
2. 高性能渲染 ：模型应该能够在各种设备上流畅运行，包括PC和移动设备。
3. 交互性 ：用户应能通过键盘、鼠标等输入设备与模型交互，进行缩放、旋转和各种查询操作。
4. 实时更新 ：能够动态加载新数据，如天气变化、交通流量等。
5. 跨平台兼容性 ：模型应该能够在不同的操作系统和设备上无损显示。

3.2 三维建模与渲染优化

3.2.1 地球表面建模技术

地球表面建模涉及将卫星图像、地形数据和人口分布等信息转换为三维形式。常用的技术有：

1. 栅格化建模 ：直接从高度图（DEM）和贴图生成模型。
2. 矢量建模 ：利用几何形状（如多边形）构建模型，常用于城市和建筑模型。
3. 程序化建模 ：使用算法生成地形特征，比如河流和山脉。

3.2.2 渲染优化策略

为了达到实时渲染的效果，需要采用多种优化策略，包括：

• LOD（Level of Detail）技术 ：根据物体与视点的距离来调整其渲染细节。
• 多线程渲染 ：利用多核心处理器并行处理渲染任务。
• 纹理压缩 ：减小纹理文件大小以节省内存，提升加载速度。
• 遮挡剔除 ：不渲染视野以外的物体。

3.2.3 动态环境效果实现

为了进一步增强用户的沉浸感，动态环境效果的实现是必不可少的，如：

• 大气散射效果 ：模拟大气对光线散射带来的颜色变化。
• 动态光照 ：实现日光变化和环境光的实时模拟。
• 云层动画 ：创建逼真的云层效果，并实现风向变化等动态效果。

3.3 用户交互功能开发

3.3.1 鼠标和键盘事件处理

在三维地球模型的开发中，用户交互是核心部分之一。鼠标和键盘事件处理允许用户通过简单的输入设备控制视角，实现：

• 旋转 ：按住鼠标左键，拖动鼠标可旋转视角。
• 缩放 ：使用鼠标滚轮或右键拖动进行缩放。
• 平移 ：按住键盘的Ctrl键或Shift键，同时使用鼠标左键进行平移操作。

3.3.2 3D视角控制与动画效果

实现一个平滑的视角控制，需要合理地处理用户的输入，并应用到相机变换矩阵中。同时，为了增加交互的趣味性和实用性，可以添加动画效果，如：

• 飞行模拟 ：通过预先定义的路径进行动画飞行。
• 路径跟随 ：让相机跟随一个动态路径，例如模拟车辆或飞机的移动。

3.3.3 用户自定义交互设计

用户自定义交互能够提供更丰富、更个性化的用户体验。例如，用户可以：

• 自定义标记 ：在地球模型上添加和管理自定义标记。
• 数据集成 ：上传并展示个人数据，比如旅行路线或科研数据。
• 场景保存与加载 ：保存当前的视图状态，并在之后加载。

以上为第三章的详细内容，它从三维地球模型的概览出发，逐步深入到建模技术、渲染优化策略以及用户交互功能的开发。每一小节都为读者提供了足够的信息深度，旨在帮助IT行业专业人士更好地理解三维地球模型在GIS中的应用以及如何进行开发与优化。

4. 用户界面与窗口管理

用户界面与窗口管理是现代图形用户界面(GUI)设计和开发中不可或缺的组成部分，它不仅关系到应用程序的整体外观，而且对用户体验以及应用程序的效率和性能也有着直接的影响。良好的界面设计可以提升用户满意度，而有效的窗口管理则能够确保程序在执行多任务时的稳定性和流畅性。

4.1 用户界面设计原则

良好的用户界面设计是提高应用程序易用性的关键，它能够确保用户在与程序交互的过程中获得直观、一致且愉悦的体验。用户界面设计不仅仅是关于美学的，它更多地关乎于逻辑性和一致性，以及如何为用户提供他们所需的功能。

4.1.1 界面一致性与可用性

界面一致性 是指在应用程序的各个界面元素之间保持视觉和操作逻辑上的相似性。一致性有助于用户快速熟悉应用程序，并减少用户在不同界面间切换时的认知负担。在设计时，应考虑到按钮的样式、菜单的结构、颜色的使用等因素，以确保用户能够理解并预测到不同界面的相同或相似功能。

可用性 则是衡量用户使用界面完成特定任务的难易程度。提高可用性需要从用户的需求出发，对用户的操作流程进行优化，减少不必要的步骤，提供清晰的反馈信息，并且确保错误操作可以容易地被撤销。可用性测试是一种有效的方法来评估和改进设计，通过让用户在真实场景下使用产品，可以发现并解决许多潜在的设计问题。

4.1.2 界面反馈机制

在用户与应用程序交互时，界面反馈是至关重要的。它能够让用户知道他们的操作是否已经被识别和处理，以及系统当前的状态是什么。反馈可以是视觉上的，如动画效果、颜色变化等；也可以是听觉上的，如声音提示；甚至是触觉反馈，例如通过振动。在设计反馈机制时，需要确保它们既不干扰用户，又能清楚地传达必要的信息。

4.1.3 适应不同设备和屏幕尺寸

随着移动设备和各种尺寸屏幕的普及，跨平台开发成为了现代应用开发的趋势。一个优秀的用户界面设计必须能够适应不同的显示设备和屏幕尺寸，保证无论在何种设备上，用户都能够获得良好的视觉体验和使用体验。这通常意味着需要使用响应式设计技术，如流式布局、弹性图片和媒体查询等。

4.2 窗口组件与布局管理

在图形用户界面中，窗口组件（Widget）是构建用户界面的基本单元。它们是用户直接交互的实体，例如按钮、文本框、列表等。布局管理器（Layout Manager）则负责这些组件在窗口中的位置和大小的管理。

4.2.1 窗口组件的功能和分类

窗口组件通常可以分为几大类：输入组件（如按钮、文本框、复选框），显示组件（如标签、图像显示），以及容器组件（如面板、窗口、对话框）。每一种组件都有其特定的用途和属性，选择合适的组件对于构建有效的用户界面至关重要。

4.2.2 布局管理器的使用和自定义

布局管理器用于控制窗口组件在界面中的位置和大小。在Qt等GUI框架中，布局管理器提供了多种不同的方式来组织组件，如垂直布局、水平布局、网格布局等。这些布局方式可以被灵活地组合使用，以实现复杂的设计需求。同时，也可以自定义布局来满足特定的布局需求。

4.2.3 窗口嵌套与分割

在复杂的用户界面中，经常会遇到需要将窗口分割成几个部分，并在这些部分中嵌套其他窗口的情况。这种设计可以同时展示多个信息源，提高工作效率。在实现时，需要考虑各个嵌套窗口之间的交互以及数据同步问题，确保用户在操作一个窗口时不会影响到其他窗口的正常工作。

4.3 多窗口操作与任务处理

在现代操作系统和应用程序中，多窗口操作是常见的功能，它允许用户同时打开和管理多个窗口。在这一部分，我们将探讨多窗口间通信、多任务处理机制和窗口状态管理等方面的内容。

4.3.1 多窗口间的通信和数据共享

当应用程序运行多个窗口时，它们之间往往需要交换数据和执行协同工作。这涉及到窗口间通信的问题，可以通过信号与槽机制（在Qt中）或其他IPC（进程间通信）技术来实现。数据共享则需要考虑数据的一致性以及防止数据竞争等问题。

4.3.2 多任务处理机制

多任务处理是指操作系统允许用户同时运行多个任务，用户可以在不同任务间切换，而且操作系统能够保证这些任务的正确执行。在程序设计中，这意味着要合理安排任务的优先级，避免死锁，以及合理地分配资源。

4.3.3 窗口状态管理与恢复

为了提升用户体验，应用程序通常需要能够在意外关闭后恢复到用户关闭前的状态。窗口状态管理涉及到窗口大小、位置、显示内容等的保存与恢复。在设计时，需要定义合适的状态保存机制，如通过配置文件、数据库或持久化存储等方法来实现。

5. ```

第五章：”earth.raw”资源文件处理

5.1 资源文件概述

5.1.1 “earth.raw”文件格式解析

“earth.raw”通常是一个用于存储地球表面数据的原始数据文件，其中包含了用于构建三维地球模型的高程、纹理和其他重要信息。这种文件格式不包含任何元数据或头部信息，因此需要开发者事先了解数据的组织结构和布局。例如，文件可能按行存储着一系列的高程值，每个值代表地球表面某一点的垂直高度。

为了正确解析”earth.raw”文件，程序需要知道数据的维度（例如，1024x1024）、每个数据点的字节数（通常是1字节、2字节、4字节等），以及可能的像素格式（如灰度、RGB等）。在处理此类文件时，通常会使用二进制I/O操作，因为这些文件不包含任何额外的格式信息，所以读取速度相对较快。

5.1.2 文件读取与解析技术

处理”earth.raw”文件时，首先需要根据文件格式确定读取数据的策略。以下是一个基本的文件读取和解析过程，使用伪代码表示：

// 伪代码
void ReadEarthRaw(const std::string &filePath) {
    std::ifstream file;
    file.open(filePath, std::ios::binary);
    if (!file.is_open()) {
        throw std::runtime_error("无法打开文件");
    }

    // 获取数据维度和大小
    uint32_t width, height;
    uint8_t bytesPerValue;
    file.read(reinterpret_cast<char*>(&width), sizeof(uint32_t));
    file.read(reinterpret_cast<char*>(&height), sizeof(uint32_t));
    file.read(reinterpret_cast<char*>(&bytesPerValue), sizeof(uint8_t));

    // 分配内存以存储高程数据
    std::vector<float> elevationData(width * height);

    // 读取高程数据
    file.read(reinterpret_cast<char*>(elevationData.data()), width * height * bytesPerValue);

    // 关闭文件
    file.close();
    // 处理数据，例如创建三维模型
    ProcessElevationData(elevationData, width, height);
}

void ProcessElevationData(std::vector<float>& data, uint32_t width, uint32_t height) {
    // 根据需要处理数据，例如转换为三维模型
    // ...
}

在上述代码中，我们首先以二进制模式打开文件，然后读取必要的文件头部信息（例如宽度、高度和每个值的字节数）。接着，我们根据这些信息分配内存以存储高程数据，并从文件中读取它们。最后，我们关闭文件，并调用另一个函数来处理这些数据，该函数可能会将这些高程数据转换为三维模型。

5.2 三维数据处理

5.2.1 从纹理到三维模型的转换

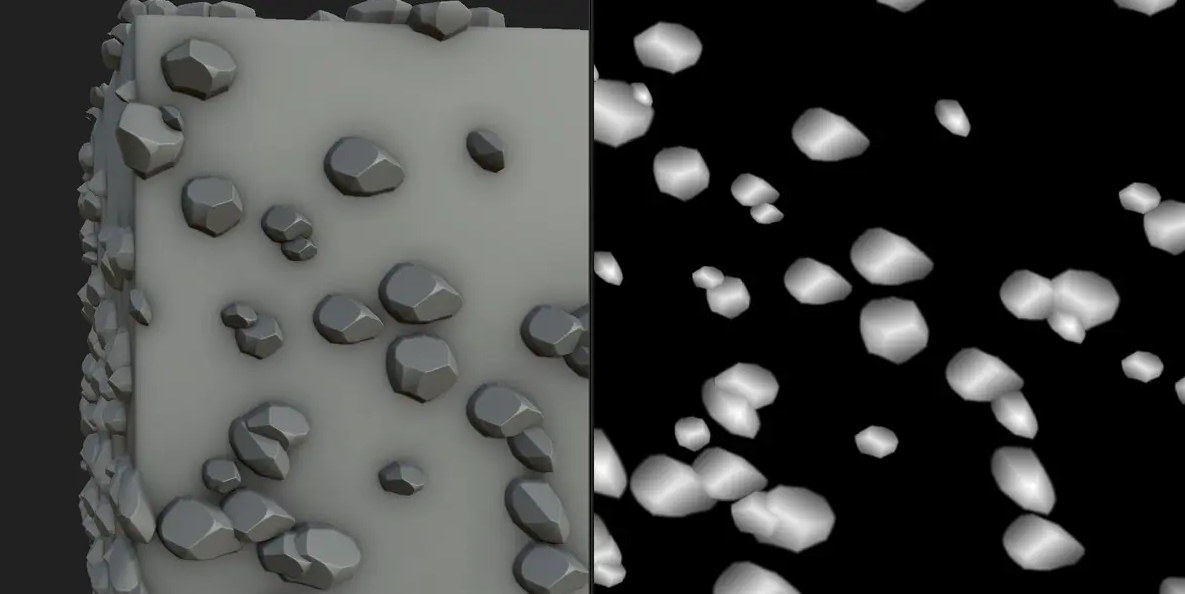

将”earth.raw”中的二维高程数据转换为三维模型的过程涉及创建一个网格，其中每个顶点的高度值由高程数据中的相应值决定。这通常使用网格生成算法完成，如高度映射技术，该技术将高度信息映射到预先定义的网格上。

这个过程的关键是将一维数组的数据重新组织成二维网格，使得每个顶点可以正确地从数据源映射到其三维坐标（x,y,z）。这通常涉及到对高度数据的线性插值来平滑地形表面，从而减少锯齿效应。

以下是一个将高度数据转换为三维顶点的示例代码：

// 伪代码
void ConvertTo3DModel(const std::vector<float>& elevationData, uint32_t width, uint32_t height) {
    // 创建顶点缓冲区
    std::vector<Vertex> vertices;
    for (uint32_t y = 0; y < height; y++) {
        for (uint32_t x = 0; x < width; x++) {
            Vertex vertex;
            vertex.position.x = static_cast<float>(x);
            vertex.position.y = static_cast<float>(y);
            // 从高度数据获取高度值并转换为z坐标
            size_t index = x + y * width;
            vertex.position.z = elevationData[index];
            vertices.push_back(vertex);
        }
    }

    // 使用顶点数据创建三维模型
    CreateModelFromVertices(vertices, width, height);
}

// 一个示例顶点结构
struct Vertex {
    glm::vec3 position;
    // 可以添加更多顶点数据，例如法线、纹理坐标等
};

在上述代码中，我们遍历高度数据数组，并为每个点创建一个顶点，其中包含了该点的三维坐标。然后，这些顶点被用于创建一个三维模型，这个模型可以是网格或者是其他三维图形的表示。

5.2.2 高程数据的应用与优化

高程数据是构建三维模型的基础，优化这些数据对于确保最终模型的性能和质量至关重要。一个常见的优化手段是采用LOD（Level of Detail）技术，即在视距较远时减少模型的细节，从而提高渲染效率。

在处理高程数据时，还可以应用多分辨率技术，其中不同的区域可以使用不同密度的数据点。例如，山峰区域可能需要更高的细节，而平原区域则可以减少细节，以节省资源。

优化高程数据时还应该考虑数据压缩，特别是对于大规模地形，因为存储和处理大量高程数据可能会成为性能瓶颈。压缩可以减少内存占用，但要注意保留足够的精度以防止地形失真。

5.3 资源管理与优化

5.3.1 资源加载与卸载策略

为了有效管理内存，游戏和应用程序需要实现资源的加载和卸载策略。”earth.raw”文件作为资源加载时，应该根据需要决定何时加载和卸载。例如，可以按需加载，即当摄像机进入特定区域时才加载该区域的数据，这样可以显著减少应用程序的初始内存占用。

一个简单的资源加载策略可以使用引用计数机制。每个资源都有一个引用计数，当资源首次加载时计数为1。之后每次资源被请求时，引用计数增加。资源卸载时，其引用计数减1，当引用计数为0时，资源可以被安全地删除。

以下是一个简化的引用计数示例：

class Resource {
public:
    int referenceCount = 0;

    Resource() {
        // 资源加载逻辑
    }

    void Acquire() {
        referenceCount++;
    }

    bool Release() {
        referenceCount--;
        return referenceCount == 0;
    }
};

class ResourceManager {
public:
    void LoadResource(const std::string& name) {
        if (resources.find(name) == resources.end()) {
            auto resource = std::make_shared<Resource>();
            resources[name] = resource;
        }

        resources[name]->Acquire();
    }

    bool UnloadResource(const std::string& name) {
        auto it = resources.find(name);
        if (it != resources.end()) {
            if (it->second->Release()) {
                resources.erase(it);
                return true;
            }
        }
        return false;
    }

private:
    std::map<std::string, std::shared_ptr<Resource>> resources;
};

在这个示例中， ResourceManager 类负责资源的加载和卸载。资源通过 LoadResource 方法加载时，引用计数增加。当引用计数减至0时，资源被自动卸载。

5.3.2 内存管理与泄漏检测

随着应用程序规模的增长，内存泄漏可能会导致资源无法释放，从而耗尽系统内存。为了防止这种情况，良好的内存管理策略是必不可少的。

内存泄漏检测工具和程序分析器（如Valgrind或MSVC调试器的内存检查器）能够帮助开发者识别和修复内存泄漏。此外，需要保证资源在不再需要时能够被正确释放，例如在游戏关卡切换或应用程序退出时。

5.3.3 性能优化的实践技巧

性能优化是一个涉及多个方面的过程，包括但不限于算法优化、资源预加载、剔除和批处理等。例如，在处理”earth.raw”时，可以使用空间分割结构（如四叉树或八叉树）来优化渲染，只渲染摄像机视野内的地形，从而减少渲染调用。

针对”earth.raw”资源文件的优化，可以采用以下技巧：

• 预处理地形数据 ：在加载高程数据之前，对它们进行预处理，例如，执行降噪处理来减少地形突变。
• 数据压缩 ：使用适当的压缩算法，如PNG、JPEG或特定的3D数据压缩格式，来减小资源文件的大小。
• 多线程加载 ：如果资源非常大，可以考虑使用多线程同时加载多个资源块，以提高加载速度。

在实践中，优化工作应该是一个持续的过程，涉及测试、分析和迭代改进。开发者应使用性能分析工具来识别瓶颈，并根据分析结果进行针对性的优化。

# 6. 程序构建脚本配置

构建脚本配置是任何软件开发流程中不可或缺的一环，它保证了代码从源文件到可执行程序的转换过程是可重复、可靠和高效的。本章将深入探讨如何搭建一个高效的编译环境，以及如何编写和优化构建脚本。

## 6.1 编译环境搭建

在开始编写代码之前，必须确保有一个合适的编译环境。这包括选择正确的编译器、构建工具以及配置必要的环境变量。

### 6.1.1 编译器和构建工具的选择

**编译器**是将源代码转换成机器代码的工具。针对不同编程语言，有多种编译器可供选择，例如GCC、Clang、MSVC等。选择合适的编译器取决于目标平台和性能要求。

**构建工具**负责自动化编译过程，常见的有Make、CMake、Meson等。它们支持多种编程语言，可以处理复杂的项目依赖关系，并且能够跨平台工作。

例如，对于C++项目，CMake因其强大的跨平台支持和灵活性而广受欢迎。CMake的基本工作流程如下：

```cmake
# CMakeLists.txt 示例
cmake_minimum_required(VERSION 3.0)
project(MyProject)

add_executable(MyProgram main.cpp)

6.1.2 环境变量配置与管理

环境变量 是一系列在操作系统中存储的信息，它们控制着软件的运行环境。在编译时，环境变量可以指定编译器路径、库文件位置和构建配置等。

例如，在Unix-like系统中，可以使用 export 命令设置环境变量：

export CC=/usr/bin/gcc
export CXX=/usr/bin/g++

在Windows系统中，可以在系统的环境变量设置中进行配置，或者在批处理文件中临时设置：

set PATH=C:\path\to\gcc;%PATH%
set PATH=C:\path\to\g++;%PATH%

6.2 构建脚本编写基础

构建脚本是自动化编译过程的核心，它定义了如何编译项目以及如何处理项目中的依赖关系。

6.2.1 Makefile基本语法

Makefile 是构建脚本的一种常见形式，它使用 make 工具来自动化编译过程。一个基本的Makefile包含了规则（rules）、目标（targets）、依赖（dependencies）和命令（commands）。

示例：

# Makefile 示例
all: myprogram

myprogram: main.o utils.o
    g++ -o myprogram main.o utils.o -lm

main.o: main.cpp utils.h
    g++ -c main.cpp

utils.o: utils.cpp utils.h
    g++ -c utils.cpp

clean:
    rm -f *.o myprogram

在这个Makefile中， all 是默认目标，它依赖于 myprogram 。 myprogram 又有自己的依赖 main.o 和 utils.o 。编译命令使用 g++ 编译器进行编译。

6.2.2 自动化构建流程设计

自动化构建流程设计应考虑源代码的组织结构、依赖关系的管理以及构建过程的模块化。

一个好的实践是将源代码和头文件组织成逻辑模块，并在Makefile中为每个模块定义编译规则。例如：

# 示例：模块化构建
objects = main.o utils.o

myprogram: $(objects)
    g++ -o myprogram $(objects) -lm

main.o: main.cpp utils.h
    g++ -c main.cpp

utils.o: utils.cpp utils.h
    g++ -c utils.cpp

.PHONY: clean
clean:
    rm -f $(objects) myprogram

6.3 脚本高级应用

随着项目的增长，构建脚本需要处理更多复杂的任务，如多平台编译支持、依赖关系管理和自动化测试流程。

6.3.1 多平台编译支持

对于需要支持多个操作系统的项目，构建脚本需要能够检测当前的操作系统，并执行相应的编译命令。

例如，在CMake中，可以使用条件语句来指定不同平台下的编译选项：

# CMake 示例：多平台支持
if (UNIX)
    set(CMAKE_CXX_FLAGS "-std=c++11 -Wall")
elseif (WIN32)
    set(CMAKE_CXX_FLAGS "/std:c++11 /W4")
endif()

6.3.2 依赖关系管理和版本控制集成

依赖关系管理通常涉及到第三方库的集成。构建脚本需要能够自动下载依赖库，并将其编译链接到项目中。

使用如vcpkg或者直接从版本控制系统（如git）检出依赖库，并将其集成到构建过程中：

# 示例：自动下载依赖库
git clone https://github.com/some/dependency.git

6.3.3 自动化测试和发布流程

自动化测试和发布流程是构建脚本配置的高级应用。在自动化测试中，脚本可以运行单元测试、集成测试，并生成测试报告。发布流程可以处理打包、版本号更新以及将软件部署到服务器或应用商店。

例如，使用Makefile来自动化测试和发布：

# Makefile 示例：自动化测试和发布
test:
    ./run_tests.sh

release:
    ./build_package.sh

在上述Makefile中， test 目标运行测试脚本，而 release 目标构建软件包并准备发布。

通过这些方法，构建脚本不仅能够帮助开发者高效地编译项目，还能够确保代码质量和持续集成的顺利进行。
