数字电子技术课设实战——交通信号灯控制系统设计
数字电子技术作为现代电子系统设计的核心基础，广泛应用于通信、控制、嵌入式系统等多个领域。本课程设计旨在通过理论与实践相结合的方式，提升学生对数字系统设计流程的理解与掌握。通过交通信号灯这一典型数字系统设计案例，学生将学习状态机建模、硬件描述语言（HDL）编写、功能仿真与综合优化等关键技能，理解从需求分析到系统实现的完整开发流程。设计过程中将涉及D触发器、计数器、组合逻辑等基本数字电路模块的综合应用

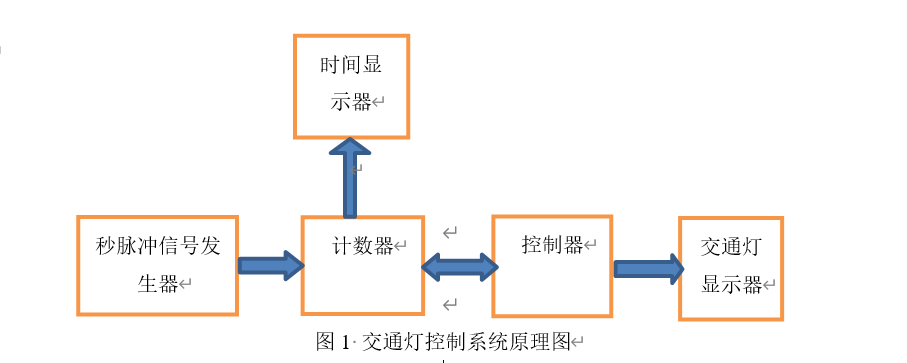

简介：“数电课设–交通信号灯.zip”是一个基于数字电子技术的课程设计项目，使用Quartus II软件实现交通信号灯控制系统的建模与仿真。项目围绕门电路、触发器、计数器等基础数字元件展开，帮助学生掌握数字逻辑设计的核心原理与流程。通过设计红、黄、绿灯的定时控制逻辑，学生将理解状态机的构建方法，并熟悉从设计输入、逻辑综合到仿真验证的完整开发流程。压缩包内包含VHDL/Verilog源码、工程文件、仿真波形图及说明文档，适合作为数字逻辑课程的实践教学资源。该项目不仅强化了学生对FPGA开发工具（如Quartus II）的使用能力，也为后续学习嵌入式系统和智能交通系统打下基础。
1. 数字电子技术课程设计概述
数字电子技术作为现代电子系统设计的核心基础，广泛应用于通信、控制、嵌入式系统等多个领域。本课程设计旨在通过理论与实践相结合的方式，提升学生对数字系统设计流程的理解与掌握。
通过交通信号灯这一典型数字系统设计案例，学生将学习状态机建模、硬件描述语言（HDL）编写、功能仿真与综合优化等关键技能，理解从需求分析到系统实现的完整开发流程。设计过程中将涉及D触发器、计数器、组合逻辑等基本数字电路模块的综合应用。
本章为后续章节打下理论与方法论基础，帮助读者建立系统化设计思维，适应现代FPGA开发与数字电路设计的实际需求。
2. Quartus II软件开发环境搭建
Quartus II 是 Altera（现为 Intel PSG）推出的一款用于 FPGA 和 CPLD 设计的集成开发环境（IDE），广泛应用于数字电路设计、嵌入式系统开发以及高性能计算领域。本章将深入介绍 Quartus II 的软件架构、安装配置流程、工程创建方法以及调试支持功能，帮助读者掌握完整的开发环境搭建流程，为后续的硬件描述语言编程和系统级设计奠定基础。
2.1 Quartus II软件的基本功能
作为一款专业的 FPGA 开发工具，Quartus II 提供了从设计输入、综合、布局布线到仿真与下载的一整套开发流程。其功能模块高度集成，支持 VHDL、Verilog、SystemVerilog 等多种硬件描述语言，并兼容多种 FPGA 器件系列，如 Cyclone、Arria、Stratix 等。
2.1.1 Quartus II的开发流程概述
Quartus II 的开发流程可分为以下几个关键阶段：
| 阶段 | 描述 |
|---|---|
| 设计输入 | 支持原理图输入、文本输入（VHDL/Verilog） |
| 综合 | 将高级描述转换为门级网表 |
| 布局布线（Fitter） | 分配逻辑单元、布线资源 |
| 时序分析 | 检查设计是否满足时序要求 |
| 编程下载 | 生成配置文件并烧写至 FPGA |
| 仿真验证 | 支持功能仿真与时序仿真 |
整个流程如图所示，使用 Mermaid 绘制的流程图如下：
graph TD
A[设计输入] --> B[综合]
B --> C[布局布线]
C --> D[时序分析]
D --> E[编程下载]
D --> F[仿真验证]
在整个流程中，用户可通过 Quartus II 提供的图形界面或命令行工具进行操作。其中，设计输入阶段支持使用文本编辑器编写 HDL 代码，也可通过模块化设计方式组合多个子模块，形成复杂系统。
2.1.2 工具链的组成与作用
Quartus II 工具链由多个子工具组成，各自负责不同的功能模块：
- Quartus II GUI ：主界面，提供图形化操作环境。
- Quartus II Compiler ：编译器，负责综合、布局布线等操作。
- Quartus II Simulator ：仿真器，支持功能仿真与时序仿真。
- SignalTap II Logic Analyzer ：逻辑分析仪，用于在线调试。
- Tcl Console ：支持 Tcl 脚本进行自动化操作。
- Qsys（Platform Designer） ：系统级集成工具，用于构建基于 IP 核的嵌入式系统。
例如，使用 Tcl 脚本进行自动化编译的代码如下：
project_new my_project
set_global_assignment -name FAMILY "Cyclone IV E"
set_global_assignment -name DEVICE EP4CE6E22C8
set_global_assignment -name TOP_LEVEL_ENTITY my_top
set_global_assignment -name VERILOG_FILE ../src/my_top.v
execute_flow -compile
这段脚本创建了一个名为 my_project 的工程，设定了目标器件为 Cyclone IV E 系列的 EP4CE6E22C8，并指定了顶层模块和源文件，最后执行编译流程。每个命令的含义如下：
project_new：创建新工程；set_global_assignment：设置全局参数，如器件型号、顶层实体、源文件路径；execute_flow：执行指定流程，此处为编译流程。
通过这些子工具的协同工作，开发者可以高效地完成 FPGA 项目的设计与实现。
2.2 开发环境的安装与配置
2.2.1 安装步骤与系统要求
在安装 Quartus II 之前，需确保系统满足以下最低要求：
| 项目 | 要求 |
|---|---|
| 操作系统 | Windows 10/11 64位，或 Linux Ubuntu 18.04+ |
| 内存 | 至少 8GB RAM |
| 硬盘空间 | 至少 20GB 可用空间 |
| 显卡 | 支持 OpenGL 的显卡，建议独立显卡 |
安装步骤如下：
- 下载 Quartus II 安装包（通常为
.run文件）； - 双击运行安装程序；
- 选择安装路径与组件，建议勾选所有开发工具；
- 设置许可文件（License）；
- 完成安装并重启系统。
安装过程中，建议选择完整安装（Full Installation），以便获得所有开发组件，包括 ModelSim 仿真器、Qsys 工具等。
2.2.2 驱动安装与设备识别
安装 Quartus II 后，还需安装 USB Blaster 驱动以便与 FPGA 开发板通信。安装步骤如下：
- 将 USB Blaster 插入电脑；
- 打开设备管理器，识别未驱动的 USB 设备；
- 进入 Quartus II 安装目录下的
drivers文件夹； - 右键点击 USB-Blaster 驱动安装程序，选择“以管理员身份运行”；
- 完成驱动安装后，重新插拔设备；
- 打开 Quartus II 的
Tools > Programmer，检查设备是否识别成功。
例如，在 Quartus II 的 Programmer 界面中，点击 Hardware Setup ，选择 USB-Blaster 作为编程器：
Available Hardware: USB-Blaster [USB-0]
若显示如上信息，则表示设备识别成功。此时可进行 FPGA 的配置与调试。
2.3 工程创建与项目管理
2.3.1 新建工程的流程
在 Quartus II 中创建新工程的流程如下：
- 打开 Quartus II，点击
File > New Project Wizard； - 输入工程名称与路径；
- 选择顶层实体名称；
- 添加源文件（如
.v或.vhd文件）； - 选择目标器件（如 Cyclone IV 系列）；
- 设置仿真工具（如 ModelSim）；
- 完成创建。
例如，在创建 Verilog 工程时，添加一个顶层模块文件 top_module.v ，其内容如下：
module top_module (
input clk,
input rst_n,
output reg led
);
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
led <= 1'b0;
else
led <= ~led;
end
endmodule
此模块实现了一个简单的 LED 闪烁功能，使用时钟信号 clk 控制 LED 状态翻转。每条代码含义如下：
module top_module(...)：定义模块接口；input clk, rst_n：时钟与复位信号；output reg led：LED 输出寄存器；always @(posedge clk...)：在时钟上升沿或复位下降沿触发；led <= ~led：LED 状态翻转。
2.3.2 文件结构与版本控制
Quartus II 工程的文件结构一般如下：
project/
├── my_project.qpf // 工程设置文件
├── my_project.qsf // 项目设置文件
├── src/
│ └── top_module.v // 源文件
├── sim/
│ └── testbench.v // 仿真文件
├── output_files/
│ └── my_project.sof // 配置文件
└── settings/
└── assignments.tcl // 脚本设置文件
建议使用 Git 进行版本控制，对源代码、仿真文件、约束文件等进行管理。例如， .gitignore 文件中应包含：
*.qws
*.srf
*.summary
output_files/
这样可以避免将临时文件提交到版本库中，保持工程结构清晰。
2.4 开发环境的调试支持
2.4.1 SignalTap II逻辑分析仪的使用
SignalTap II 是 Quartus II 自带的片内逻辑分析仪，支持实时采集 FPGA 内部信号，用于调试设计逻辑。
使用步骤如下：
- 在 Quartus II 中打开工程；
- 点击
Tools > SignalTap II Logic Analyzer； - 添加需要观察的信号（如
led,clk）； - 设置触发条件（如
led变化时触发）； - 编译工程并下载到 FPGA；
- 点击
Run Analysis，开始采集信号。
例如，SignalTap II 的设置界面中可以添加如下信号：
Signal Name: led
Signal Type: Data
Trigger Condition: Rising Edge
采集完成后，可在波形窗口查看信号变化情况，辅助定位逻辑错误或时序问题。
2.4.2 仿真与波形查看功能
Quartus II 支持使用 ModelSim 进行功能仿真与时序仿真。以下是创建仿真文件并运行仿真的步骤：
- 创建测试平台（testbench）文件，例如
tb_top_module.v；
module tb_top_module;
reg clk;
reg rst_n;
wire led;
// 实例化被测模块
top_module uut (
.clk(clk),
.rst_n(rst_n),
.led(led)
);
// 时钟生成
initial begin
clk = 0;
forever #5 clk = ~clk; // 10ns 周期
end
// 初始复位
initial begin
rst_n = 0;
#20 rst_n = 1;
#100 $finish;
end
endmodule
- 在 Quartus II 中点击
Tools > Run Simulation Tool > RTL Simulation； - ModelSim 启动后，点击
Run运行仿真； - 查看波形窗口中的
clk,rst_n,led信号。
通过仿真可以验证模块的逻辑功能是否符合预期。例如，上述测试平台中， led 应该每 10ns 翻转一次，复位后 20ns 开始工作。
本章详细介绍了 Quartus II 的开发流程、安装配置、工程管理及调试工具的使用方法。通过本章内容，读者已经掌握了搭建 FPGA 开发环境的基本技能，并具备了进行后续硬件描述语言设计的能力。
3. VHDL/Verilog硬件描述语言应用
3.1 VHDL与Verilog语言基础
3.1.1 硬件描述语言的发展与特点
硬件描述语言（HDL）是电子系统设计的核心工具之一，广泛应用于FPGA、ASIC等数字电路设计中。VHDL（VHSIC Hardware Description Language）和Verilog是目前最主流的两种HDL语言。
VHDL起源于20世纪80年代，最初由美国国防部推动开发，用于描述复杂的数字系统。它是一种强类型语言，语法严谨，适合大型系统设计和高可靠性场景。Verilog则源于商业应用，语法更接近C语言，简洁灵活，适合快速原型开发和中小规模项目。
两者在本质上都可以描述硬件的行为、结构和时序，但在语法风格、抽象层次和工具支持上略有差异。现代EDA工具（如Quartus II、Vivado、ModelSim）普遍支持两种语言的混合使用，为工程师提供了更高的灵活性。
| 特性 | VHDL | Verilog |
|---|---|---|
| 类型系统 | 强类型 | 弱类型 |
| 语法风格 | 类似Ada | 类似C |
| 可读性 | 高 | 中 |
| 工具支持 | 广泛 | 广泛 |
| 适用领域 | 大型系统、航空航天、国防 | 快速原型、IC设计、教育领域 |
3.1.2 基本语法结构与模块定义
无论是VHDL还是Verilog，它们都采用模块化设计思想，将数字电路划分为多个可重用的模块。下面分别给出一个简单的“与门”实现示例：
VHDL 示例
-- 与门模块定义
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
entity and_gate is
port (
a : in std_logic;
b : in std_logic;
y : out std_logic
);
end entity and_gate;
architecture Behavioral of and_gate is
begin
y <= a and b;
end architecture Behavioral;
逐行解析：
library IEEE; use IEEE.STD_LOGIC_1164.ALL;：引入IEEE标准库中的逻辑类型定义。entity and_gate：定义实体（模块接口）。port：声明输入输出端口。architecture Behavioral of and_gate：定义行为级架构。y <= a and b;：并发赋值语句，表示输出y等于a与b的逻辑与。
Verilog 示例
// 与门模块定义
module and_gate (
input a,
input b,
output y
);
assign y = a & b;
endmodule
逐行解析：
module and_gate(...)：定义模块及其端口。assign y = a & b;：连续赋值语句，实现逻辑与功能。
比较分析：
| 特性 | VHDL | Verilog |
|---|---|---|
| 模块定义关键字 | entity | module |
| 架构/行为定义 | architecture | assign |
| 逻辑运算符 | and |
& |
| 代码结构 | 分层明确 | 简洁紧凑 |
这两种语言各有优势，选择时应根据项目规模、团队习惯、目标平台等综合考虑。
3.2 组合逻辑与时序逻辑描述
3.2.1 组合逻辑电路的建模
组合逻辑电路的输出仅取决于当前输入，与过去状态无关。常见的组合逻辑包括多路选择器、编码器、译码器、比较器等。
以4选1多路选择器为例，使用Verilog实现如下：
module mux4to1 (
input [3:0] data_in,
input [1:0] sel,
output reg y
);
always @(*) begin
case (sel)
2'b00: y = data_in[0];
2'b01: y = data_in[1];
2'b10: y = data_in[2];
2'b11: y = data_in[3];
default: y = 1'b0;
endcase
end
endmodule
代码解析：
input [3:0] data_in：4位输入数据。input [1:0] sel：两位选择信号。output reg y：寄存器类型输出。always @(*)：组合逻辑敏感列表。case语句根据选择信号决定输出哪一个输入数据。
性能分析：
该实现采用 case 语句，综合器会将其映射为多路复用器结构，具有较高的资源效率和较低的延迟。适用于FPGA中的选择逻辑设计。
3.2.2 时序逻辑电路的设计方法
时序逻辑电路的输出不仅取决于当前输入，还与之前的状态有关。其核心组件是触发器，如D触发器、JK触发器等。下面以同步复位的D触发器为例进行说明。
Verilog 实现
module dff (
input clk,
input rst_n,
input d,
output reg q
);
always @(posedge clk) begin
if (!rst_n)
q <= 1'b0;
else
q <= d;
end
endmodule
代码解析：
always @(posedge clk)：在时钟上升沿触发。if (!rst_n)：同步复位控制，低电平有效。q <= d;：非阻塞赋值，确保时序逻辑正确建模。
行为分析：
该模块实现了一个基本的同步D触发器，在时钟上升沿捕获输入信号 d 并输出到 q 。复位信号 rst_n 有效时将输出清零。
设计建议：
- 使用非阻塞赋值（
<=）描述时序逻辑，避免仿真与综合行为不一致。 - 复位信号建议采用同步复位，减少时序问题。
- 在FPGA中，建议利用原语库中的触发器，提高综合效率。
3.3 状态机建模与实现
3.3.1 状态机的基本结构
状态机（FSM）是数字系统中控制逻辑的核心，分为Moore型和Mealy型两类：
- Moore型状态机 ：输出仅依赖于当前状态。
- Mealy型状态机 ：输出依赖于当前状态和输入。
一个典型的状态机由三部分组成：
- 状态寄存器（State Register） ：存储当前状态。
- 状态转移逻辑（Next State Logic） ：根据当前状态和输入确定下一状态。
- 输出逻辑（Output Logic） ：根据当前状态（Moore）或状态+输入（Mealy）生成输出。
3.3.2 使用VHDL/Verilog描述状态机
以下使用Verilog实现一个简单的Moore型状态机，实现一个两位状态机控制LED闪烁。
Verilog 示例
module led_fsm (
input clk,
input rst_n,
output reg led
);
typedef enum logic [1:0] {
OFF = 2'b00,
ON = 2'b01
} state_t;
state_t current_state, next_state;
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n)
current_state <= OFF;
else
current_state <= next_state;
end
always_comb begin
case (current_state)
OFF: next_state = ON;
ON : next_state = OFF;
default: next_state = OFF;
endcase
end
always_comb begin
case (current_state)
OFF: led = 1'b0;
ON : led = 1'b1;
default: led = 1'b0;
endcase
end
endmodule
代码解析：
typedef enum：定义状态类型。always_ff：用于描述时序逻辑。always_comb：用于组合逻辑。next_state通过当前状态决定下一状态。led输出根据当前状态决定。
Mermaid 流程图表示状态转移
stateDiagram-v2
direction LR
OFF --> ON : Clock
ON --> OFF : Clock
流程图说明：
- 状态在
OFF与ON之间循环切换。 - 每次时钟上升沿触发状态转移。
- 输出
led根据当前状态点亮或熄灭。
设计优化建议：
- 状态编码应尽量紧凑，便于综合优化。
- 状态机应避免“死锁”状态，确保所有状态都能转移到有效状态。
- 使用同步复位，提升系统稳定性。
3.4 设计复用与库文件管理
3.4.1 元件例化与端口映射
设计复用是提高开发效率的关键手段。通过将常用模块封装为独立元件，可以在其他设计中重复使用。
VHDL 中的元件例化
-- 定义元件
component and_gate is
port (
a : in std_logic;
b : in std_logic;
y : out std_logic
);
end component and_gate;
-- 实例化
u1: and_gate port map (
a => sig_a,
b => sig_b,
y => sig_y
);
Verilog 中的模块例化
and_gate u1 (
.a (sig_a),
.b (sig_b),
.y (sig_y)
);
参数说明：
u1：实例名称。.a()：端口绑定，支持位置绑定或名称绑定。sig_a等：连接的信号。
3.4.2 用户自定义库的创建与调用
在大型项目中，通常将常用模块组织成库，以便统一管理和调用。
Verilog 中的库管理
- 创建库目录，如
lib_common/ - 将模块文件（如
mux4to1.v）放入该目录 - 在编译命令中添加库路径：
vlog -work lib_common ./lib_common/mux4to1.v
- 使用时指定库名：
lib_common.mux4to1 u_mux (
.data_in(data),
.sel(sel),
.y(out)
);
表格：库管理常用命令（Vivado/ModelSim）
| 工具 | 创建库 | 编译模块到库 | 调用库模块 |
|---|---|---|---|
| Vivado | create_ip |
自动识别 | IP Catalog |
| ModelSim | vlib lib_name |
vlog -work lib_name file.v |
lib_name.module_name |
设计建议：
- 建议将常用功能模块分类组织成库。
- 库应具有良好的命名规范和文档说明。
- 对于FPGA项目，可将IP核封装为库模块，提升开发效率。
本章系统讲解了VHDL与Verilog的基本语法、组合与时序逻辑建模、状态机设计与实现、以及模块复用与库管理方法。通过代码示例、流程图和表格，帮助读者掌握HDL语言在数字系统设计中的实际应用，为后续交通信号灯状态机设计打下坚实基础。
4. 交通信号灯状态机设计与实现
4.1 状态机设计的基本原理
状态机（State Machine）是数字系统设计中的核心概念之一，尤其在实现具有明确状态转换逻辑的系统时具有广泛应用。交通信号灯控制系统正是典型的有限状态机应用场景。状态机的核心在于状态的定义、状态之间的转换关系以及状态转换的触发条件。本节将深入讲解状态机的基本原理，并为后续交通信号灯的具体设计打下理论基础。
4.1.1 Moore型与Mealy型状态机
状态机主要分为两种类型：Moore型和Mealy型。
- Moore型状态机 ：输出仅取决于当前状态。这种状态机的特点是输出稳定，不会因输入变化而立即变化，适合需要稳定输出的应用场景。
- Mealy型状态机 ：输出不仅取决于当前状态，还取决于当前输入。这种状态机响应更快，但输出可能随输入变化而变化，容易引入毛刺或不稳定性。
在交通信号灯系统中，通常采用Moore型状态机，因为交通灯的输出（红、黄、绿灯的状态）应当只与当前交通灯的状态相关，而不应因外部输入（如传感器信号）的变化而立即改变。
下面是一个Moore型状态机的结构图，使用Mermaid格式表示：
stateDiagram-v2
[*] --> StateA
StateA --> StateB : Condition1
StateB --> StateC : Condition2
StateC --> StateA : Condition3
4.1.2 状态转换图与状态编码
状态转换图（State Transition Diagram）是描述状态机行为的图形化工具，它清晰地表达了状态之间的转换关系以及触发条件。对于交通信号灯系统，状态转换图通常包括主干道通行、黄灯过渡、支干道通行等状态。
状态编码是将逻辑状态映射为二进制数值的过程，常见的编码方式有：
| 编码方式 | 描述 |
|---|---|
| 二进制编码 | 使用最少的触发器，但可能引起状态跳跃 |
| 一位热码 | 每个状态对应一个触发器，易于调试但占用资源多 |
| 格雷码 | 相邻状态只有一位变化，减少状态跳变风险 |
例如，使用二进制编码表示交通灯状态：
| 状态名称 | 二进制编码 |
|---|---|
| 主干道绿灯 | 00 |
| 主干道黄灯 | 01 |
| 支干道绿灯 | 10 |
| 支干道黄灯 | 11 |
4.2 交通信号灯的状态划分
交通信号灯系统的状态划分是整个状态机设计的关键环节。本节将分析主干道与支干道的状态逻辑，并设计其状态转换条件。
4.2.1 主干道与支干道状态分析
交通信号灯系统通常包括两个方向的控制：主干道（主路）和支干道（辅路）。每个方向通常包含红、黄、绿三种灯色。为简化设计，假设交通灯系统具有以下四个基本状态：
- S0 ：主干道绿灯亮，支干道红灯亮
- S1 ：主干道黄灯亮，支干道红灯亮
- S2 ：主干道红灯亮，支干道绿灯亮
- S3 ：主干道红灯亮，支干道黄灯亮
状态之间的转换由定时器控制，即每个状态持续一定时间后自动切换到下一个状态。
4.2.2 状态转换条件与逻辑设计
状态转换的触发条件可以是定时器溢出信号或外部输入（如车辆检测传感器信号）。在基础版本中，我们采用定时器控制，每个状态持续时间固定。
状态转换图如下（Mermaid格式）：
stateDiagram-v2
S0 --> S1 : T1
S1 --> S2 : T2
S2 --> S3 : T3
S3 --> S0 : T4
其中 T1、T2、T3、T4 为各状态持续时间。例如：
- T1 = 30秒（主绿）
- T2 = 5秒（主黄）
- T3 = 20秒（支绿）
- T4 = 5秒（支黄）
4.3 状态机的硬件实现
本节将介绍如何使用VHDL或Verilog语言实现交通信号灯状态机，并讨论状态机的综合与优化方法。
4.3.1 使用VHDL/Verilog编写状态机代码
以下是一个使用Verilog HDL实现的交通信号灯状态机示例：
module traffic_light(
input clk,
input rst_n,
output reg [1:0] main_light,
output reg [1:0] side_light
);
// 定义状态类型
typedef enum logic [1:0] {
S0 = 2'b00, // 主绿
S1 = 2'b01, // 主黄
S2 = 2'b10, // 支绿
S3 = 2'b11 // 支黄
} state_t;
state_t current_state, next_state;
// 状态寄存器
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n)
current_state <= S0;
else
current_state <= next_state;
end
// 状态转换逻辑
always_comb begin
case(current_state)
S0: next_state = S1;
S1: next_state = S2;
S2: next_state = S3;
S3: next_state = S0;
default: next_state = S0;
endcase
end
// 输出逻辑（Moore型）
always_comb begin
case(current_state)
S0: begin
main_light = 2'b01; // 绿灯
side_light = 2'b00; // 红灯
end
S1: begin
main_light = 2'b10; // 黄灯
side_light = 2'b00; // 红灯
end
S2: begin
main_light = 2'b00; // 红灯
side_light = 2'b01; // 绿灯
end
S3: begin
main_light = 2'b00; // 红灯
side_light = 2'b10; // 黄灯
end
default: begin
main_light = 2'b00;
side_light = 2'b00;
end
endcase
end
endmodule
代码逻辑分析：
- 状态定义 ：使用枚举类型定义状态
S0到S3，分别代表主绿、主黄、支绿、支黄。 - 状态寄存器 ：使用
always_ff块在时钟上升沿或复位信号下降沿更新状态。 - 状态转换逻辑 ：根据当前状态决定下一个状态。
- 输出逻辑 ：根据当前状态设置主干道和支干道的灯色，符合Moore型状态机的定义。
4.3.2 状态机的综合与优化
在FPGA综合过程中，状态机的编码方式会影响资源利用率和性能。Verilog代码中使用的是二进制编码，但如果需要提高可读性和调试效率，可以使用“一位热码”方式。
综合优化建议：
- 使用Synopsys Design Constraints（SDC）对状态机施加时序约束。
- 在Quartus II或Vivado中使用State Machine Viewer工具分析状态转换路径。
- 启用FSM优化选项，如状态编码优化、冗余状态消除等。
4.4 状态机的仿真与验证
验证是数字设计的重要环节。本节介绍如何使用功能仿真和时序仿真验证交通信号灯状态机的行为。
4.4.1 功能仿真设置
功能仿真（Functional Simulation）用于验证状态机逻辑是否正确，不考虑时序延迟。
以下是一个Verilog测试平台（Testbench）示例：
module tb_traffic_light;
reg clk;
reg rst_n;
wire [1:0] main_light;
wire [1:0] side_light;
// 实例化被测模块
traffic_light uut (
.clk(clk),
.rst_n(rst_n),
.main_light(main_light),
.side_light(side_light)
);
// 生成时钟信号
initial begin
clk = 0;
forever #5 clk = ~clk; // 10ns周期
end
// 初始化复位信号
initial begin
rst_n = 0;
#20 rst_n = 1; // 20ns后释放复位
end
endmodule
仿真结果分析：
运行仿真后，观察波形：
- 复位后进入S0状态（主绿）
- 每10个时钟周期（50ns）切换一次状态
- 输出信号按S0→S1→S2→S3顺序循环
4.4.2 时序仿真与结果分析
时序仿真（Timing Simulation）考虑了实际布线延迟和时钟偏斜等因素，更接近真实硬件行为。
进行时序仿真的步骤如下：
- 在Quartus II中完成综合与布局布线。
- 生成SDF（Standard Delay Format）文件。
- 使用ModelSim或Vivado Simulator进行后仿真。
- 观察波形是否满足时序要求，如建立时间（Setup Time）和保持时间（Hold Time）。
时序仿真关键参数说明：
| 参数 | 描述 |
|---|---|
| Setup Time | 数据在时钟上升沿前必须稳定的时间 |
| Hold Time | 数据在时钟上升沿后必须保持的时间 |
| Clock-to-Q Delay | 触发器输出延迟时间 |
在仿真波形中，应确保所有状态转换发生在时钟上升沿，并且输出稳定无毛刺。
通过本章的详细分析与实现，读者应能够理解状态机的基本原理，掌握交通信号灯状态划分与实现方法，并具备使用硬件描述语言进行状态机设计与仿真的能力。下一章将深入探讨D触发器在状态存储中的作用及其在FPGA中的实现方式。
5. D触发器在状态存储中的应用
在数字电子系统中，状态的存储与转移是状态机设计的核心环节。而D触发器（D Flip-Flop）作为最基本的时序逻辑单元之一，广泛应用于状态寄存器的设计中，用于在时钟信号控制下稳定地存储状态信息。本章将从D触发器的基本结构出发，逐步深入其在状态存储、状态寄存器设计以及FPGA实现中的关键作用，并结合实际电路设计和硬件描述语言（VHDL/Verilog）进行说明，帮助读者理解其在现代数字系统中的应用价值。
5.1 D触发器的基本结构与工作原理
D触发器是一种边沿触发的存储元件，能够在时钟信号的上升沿或下降沿将输入端D的数据锁存并输出到Q端。它广泛用于同步时序电路中，确保系统在统一的时钟节拍下工作。
5.1.1 同步与异步复位机制
D触发器通常包含复位（Reset）和置位（Set）控制端，根据其触发方式可分为 同步复位 和 异步复位 。
| 类型 | 触发方式 | 特点 |
|---|---|---|
| 同步复位 | 在时钟边沿触发时生效 | 受时钟控制，更易实现时序收敛 |
| 异步复位 | 独立于时钟信号，立即生效 | 快速响应，但可能引发竞争冒险 |
同步复位示例（Verilog）
always @(posedge clk) begin
if (reset)
q <= 1'b0;
else
q <= d;
end
逐行分析 ：
-always @(posedge clk)：表示在时钟上升沿触发；
-if (reset)：判断是否复位；
-q <= 1'b0：若复位为真，输出置0；
-else q <= d：否则将输入d锁存到输出q。
异步复位示例（Verilog）
always @(posedge clk or posedge reset) begin
if (reset)
q <= 1'b0;
else
q <= d;
end
逐行分析 ：
-always @(posedge clk or posedge reset)：敏感列表中同时包含时钟和异步复位信号；
- 一旦reset信号上升沿到来，立即复位输出，不受时钟控制。参数说明 ：
-clk：主时钟信号；
-reset：复位信号，高电平有效；
-d：输入数据；
-q：输出数据。
5.1.2 触发沿与时序特性
D触发器的触发沿可以是 上升沿 或 下降沿 ，通常在时钟上升沿锁存数据。其关键时序参数包括：
- 建立时间（Setup Time） ：输入信号在时钟上升沿之前必须保持稳定的最短时间。
- 保持时间（Hold Time） ：输入信号在时钟上升沿之后必须保持稳定的最短时间。
- 传播延迟（Propagation Delay） ：从时钟边沿到输出变化的时间。
这些参数决定了触发器能否在高速时钟下稳定工作，是FPGA设计中必须考虑的关键因素。
5.2 状态寄存器的设计与应用
在状态机中，当前状态通常存储在一个或多个D触发器组成的 状态寄存器 中。状态寄存器的稳定性和同步性直接影响状态机的运行可靠性。
5.2.1 多位状态存储电路构建
一个典型的N位状态寄存器由N个D触发器组成，每个触发器负责存储1位状态信息。
4位状态寄存器设计（Verilog）
module state_register (
input clk,
input reset,
input [3:0] data_in,
output reg [3:0] state
);
always @(posedge clk or posedge reset) begin
if (reset)
state <= 4'b0000;
else
state <= data_in;
end
endmodule
代码分析 ：
- 使用always块在时钟上升沿或异步复位信号上升沿触发；
- 复位时将状态清零；
- 否则将输入数据锁存到state寄存器中。参数说明 ：
-clk：主时钟；
-reset：异步复位信号；
-data_in：输入状态数据（4位）；
-state：输出状态寄存器值。
状态寄存器功能示意图（Mermaid流程图）
graph TD
A[时钟上升沿] --> B{复位信号是否有效?}
B -->|是| C[状态寄存器清零]
B -->|否| D[锁存输入状态]
流程图说明 ：
- 当复位信号有效时，状态寄存器清零；
- 否则，在时钟上升沿到来时，将输入状态锁存到寄存器中。
5.2.2 D触发器在状态机中的作用
在Moore型状态机中，当前状态完全由状态寄存器决定，下一状态则根据当前状态和输入信号计算得出。
状态转移流程（Mermaid图）
graph LR
S0[当前状态] --> S1[输入信号]
S1 --> S2[组合逻辑计算下一状态]
S2 --> S3[D触发器锁存下一状态]
S3 --> S0
说明 ：
- 组合逻辑根据当前状态和输入信号生成下一状态；
- D触发器在下一个时钟上升沿将下一状态锁存为当前状态。
5.3 时钟同步设计与稳定性分析
在多级状态机或复杂系统中，时钟同步性至关重要。设计不当会导致 时钟域冲突 、 竞争冒险 等问题。
5.3.1 时钟域划分与同步策略
当系统包含多个不同时钟域时，必须采用 同步策略 来避免跨时钟域的数据冲突。
跨时钟域同步方法（Verilog）
module sync_register (
input clk_a,
input clk_b,
input rst,
input data_in,
output reg data_out
);
reg meta;
always @(posedge clk_a or posedge rst) begin
if (rst)
meta <= 1'b0;
else
meta <= data_in;
end
always @(posedge clk_b or posedge rst) begin
if (rst)
data_out <= 1'b0;
else
data_out <= meta;
end
endmodule
说明 ：
-meta寄存器用于将信号从clk_a同步到clk_b；
- 双级同步可有效减少跨时钟域的亚稳态风险。
5.3.2 时钟抖动与竞争冒险的预防
在高速系统中，时钟抖动（Clock Jitter）和竞争冒险（Race Condition）是常见问题。
时钟抖动影响分析
| 问题 | 影响 | 解决方案 |
|---|---|---|
| 时钟抖动 | 导致Setup/Hold时间违例 | 使用低抖动时钟源、时钟缓冲器 |
| 竞争冒险 | 输出信号不稳定 | 加入同步触发器、使用格雷码编码状态 |
格雷码在状态编码中的优势
使用格雷码（Gray Code）进行状态编码可以确保状态转换时仅有一位变化，从而避免多位同时跳变带来的毛刺。
| 状态 | 二进制 | 格雷码 |
|---|---|---|
| S0 | 00 | 00 |
| S1 | 01 | 01 |
| S2 | 10 | 11 |
| S3 | 11 | 10 |
说明 ：每次状态转换时仅有一位变化，降低状态转换中的不稳定风险。
5.4 D触发器在FPGA中的实现
FPGA（现场可编程门阵列）中的基本单元通常包含一个或多个D触发器，配合查找表（LUT）实现组合与时序逻辑。
5.4.1 FPGA基本单元结构
FPGA的基本单元（如Xilinx的Slice或Intel的LE）通常包含：
- 一个LUT（实现组合逻辑）；
- 一个D触发器（用于状态存储）；
- 多路复用器和进位链（用于复杂逻辑）；
FPGA基本单元结构图（Mermaid）
graph LR
LUT --> MUX
FF[D触发器] --> MUX
MUX --> Output
说明 ：
- LUT用于实现组合逻辑；
- D触发器用于锁存输出；
- MUX选择组合逻辑或触发器输出。
5.4.2 资源利用与优化策略
在FPGA设计中，合理使用D触发器有助于提高资源利用率和时序性能。
优化策略一览表
| 优化策略 | 描述 |
|---|---|
| 状态压缩 | 减少状态位数，节省触发器资源 |
| 流水线化 | 插入中间触发器提升系统频率 |
| 同步复位 | 降低亚稳态风险 |
| 时钟使能 | 控制触发器是否响应时钟，节省功耗 |
流水线优化示例（Verilog）
reg [7:0] stage1, stage2;
always @(posedge clk) begin
stage1 <= data_in;
stage2 <= stage1;
end
说明 ：
- 使用两级D触发器对数据进行流水线处理；
- 提高系统的最大工作频率；
- 减少组合逻辑延迟对时序的影响。
本章小结：
本章系统地介绍了D触发器的基本结构、复位机制、时序特性及其在状态寄存器和状态机中的核心作用。通过Verilog代码示例、Mermaid流程图与表格对比，深入探讨了同步与异步复位、状态寄存器设计、跨时钟域同步策略及FPGA实现中的优化手段。这些内容为后续章节中交通信号灯状态机的完整实现奠定了坚实的理论与实践基础。
6. 计数器在定时控制中的实现
在数字电子系统中，计数器是实现定时控制、状态切换、分频等关键功能的核心模块之一。本章将围绕计数器的基本原理、在交通信号灯系统中的定时控制需求，以及其在FPGA中的硬件实现和优化方法进行详细阐述。
6.1 计数器的基本类型与功能
计数器是一种能够记录输入脉冲数量的时序逻辑电路，广泛应用于数字系统中。根据其工作方式，计数器主要分为同步计数器和异步计数器，以及加法计数器和减法计数器。
6.1.1 同步计数器与异步计数器
- 同步计数器 ：所有触发器的时钟输入端都连接到同一个时钟信号，状态更新在同一个时钟边沿完成。优点是时序整齐，抗干扰能力强。
- 异步计数器 ：每个触发器的时钟信号来自于前一级的输出，因此状态更新是逐级进行的。优点是结构简单，但存在时钟偏移和毛刺问题。
6.1.2 加法计数器与减法计数器
- 加法计数器 ：从初始值开始逐次递增计数。
- 减法计数器 ：从最大值开始逐次递减计数。
- 可逆计数器 ：通过控制信号实现加减切换。
以下是一个4位同步加法计数器的Verilog代码示例：
module counter_4bit (
input clk,
input rst_n,
input en, // 使能信号
output reg [3:0] cnt
);
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt <= 4'b0000;
end else if (en) begin
cnt <= cnt + 1'b1;
end
end
endmodule
参数说明：
-clk：系统时钟，用于驱动计数器状态更新。
-rst_n：异步复位信号，低电平有效。
-en：计数使能信号，高电平时计数器工作。
-cnt：4位输出计数器值。
该计数器结构简单，适用于基本的定时控制需求。
6.2 交通信号灯的定时控制需求
在交通信号灯系统中，定时控制是实现红绿灯状态切换的核心机制。通常情况下，主干道和支干道的绿灯时间不同，红灯时间也需协调。
6.2.1 不同状态持续时间设定
以下是一个典型的交通信号灯状态时间设定示例（单位：秒）：
| 状态编号 | 主干道 | 支干道 | 持续时间（秒） |
|---|---|---|---|
| S0 | 绿灯 | 红灯 | 30 |
| S1 | 黄灯 | 红灯 | 5 |
| S2 | 红灯 | 绿灯 | 20 |
| S3 | 红灯 | 黄灯 | 5 |
每个状态的持续时间由计数器控制，计数器达到设定值后触发状态切换。
6.2.2 可变周期控制策略
在实际应用中，交通流量具有动态性，因此可以引入可变周期控制策略，例如根据车流量传感器反馈信息动态调整各状态时间。该策略可通过主控状态机与计数器协同实现。
6.3 计数器的硬件实现
6.3.1 使用VHDL/Verilog设计计数器
以Verilog为例，设计一个带使能、复位和预置值的可逆计数器：
module up_down_counter (
input clk,
input rst_n,
input up, // 1: 加法，0: 减法
input en, // 使能信号
input [3:0] preset,
output reg [3:0] cnt
);
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt <= preset;
end else if (en) begin
if (up)
cnt <= cnt + 1'b1;
else
cnt <= cnt - 1'b1;
end
end
endmodule
代码逻辑说明：
- 当up=1且en=1时，计数器递增；
- 当up=0且en=1时，计数器递减；
-preset用于设定初始值，便于灵活控制定时周期。
6.3.2 分频器与计数器联动设计
在高频时钟环境下，计数器常与分频器配合使用。例如，若系统时钟为50MHz，要生成1Hz的时钟脉冲，可使用一个25_000_000计数器实现分频。
module clock_divider (
input clk_in, // 50MHz
input rst_n,
output reg clk_out
);
reg [24:0] count;
always @(posedge clk_in or negedge rst_n) begin
if (!rst_n) begin
count <= 0;
clk_out <= 0;
end else begin
if (count == 24_999_999) begin
clk_out <= ~clk_out;
count <= 0;
end else begin
count <= count + 1;
end
end
end
endmodule
逻辑说明：
- 该模块将50MHz时钟分频为1Hz输出；
- 每计数25,000,000次翻转一次clk_out，实现秒级信号输出；
- 可用于交通灯状态切换的时基控制。
6.4 计数器的时序分析与优化
6.4.1 建立时间与保持时间分析
在FPGA设计中，建立时间（Setup Time）和保持时间（Hold Time）是影响计数器稳定性的关键因素。
- 建立时间 ：数据在时钟上升沿到来前必须保持稳定的最短时间；
- 保持时间 ：数据在时钟上升沿之后必须保持稳定的最短时间。
在计数器设计中，若时钟频率过高，可能导致违反时序约束，从而产生亚稳态。
6.4.2 时序约束与布局布线优化
为了确保计数器的时序稳定性，可采取以下措施：
-
添加时序约束文件（.sdc） ：
tcl create_clock -name clk -period 20 [get_ports clk] set_input_delay -max 5 -clock clk [get_ports data_in] set_output_delay -max 5 -clock clk [get_ports data_out] -
使用寄存器重定时（Retiming） ：
- 将组合逻辑插入到寄存器之间，平衡路径延迟；
- 利用Quartus II或Vivado的优化工具自动完成。 -
布局布线优化（Place & Route） ：
- 在FPGA开发工具中启用“优化关键路径”选项；
- 手动调整关键信号的布局，减少走线延迟。
（未完待续）
简介：“数电课设–交通信号灯.zip”是一个基于数字电子技术的课程设计项目，使用Quartus II软件实现交通信号灯控制系统的建模与仿真。项目围绕门电路、触发器、计数器等基础数字元件展开，帮助学生掌握数字逻辑设计的核心原理与流程。通过设计红、黄、绿灯的定时控制逻辑，学生将理解状态机的构建方法，并熟悉从设计输入、逻辑综合到仿真验证的完整开发流程。压缩包内包含VHDL/Verilog源码、工程文件、仿真波形图及说明文档，适合作为数字逻辑课程的实践教学资源。该项目不仅强化了学生对FPGA开发工具（如Quartus II）的使用能力，也为后续学习嵌入式系统和智能交通系统打下基础。
openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。
更多推荐
26
0- 0
已为社区贡献47条内容
所有评论(0)
