一、核心功能特性

（一）USB Type-C 相关

• 遵循多项标准，包括 VESA DisplayPort Alt Mode on USB Type-C Standard 1.0b、USB 电源传输规范 3.0、USB Type-C 线缆和连接器规范 1.3。
• 支持 DP Alt Mode 的引脚分配 C 和 E，内置双 CC 逻辑和 PD 控制器，可用于充电器和正常通信。
• 数据角色支持 UFP 和 DFP，电源角色支持源、接收端和 DRP，还支持 USB Billboard 功能。

（二）接收端功能

1. DP1.4a/eDP1.4b 接收器
   • 符合 DisplayPort 规范 1.4a（速率 1.62Gbps、2.7Gbps、5.4Gbps、8.1Gbps）和 Embedded DisplayPort 规范 1.4b。
   • 支持 1/2/4 车道的 DisplayPort，HDCP 1.3/2.3 及 HDCP 中继器，多种色彩格式（RGB 6/8/10/12 bpc，YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc）。
   • 最高支持 8K@30Hz（RGB 6bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc）、4K@120Hz（同前色彩规格）、8K@60Hz DSC 直通，还有静态 HDR10、eDP 的 ASSR、0.5% 的降频扩展以及 SST/MST 模式。
2. HDMI2.1 接收器
   • 符合 HDMI2.1、HDMI2.0b、HDMI1.4 和 DVI1.0 标准，数据速率高达 8Gbps。
   • 支持 HDCP 1.4/2.3 及中继器，多种色彩格式（RGB 8/10/12 bpc，YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc）。
   • 最高支持 8K@30Hz（RGB/YCbCr4:4:4/YCbCr4:2:2 8bpc 或 YCbCr4:2:0 12bpc）、4K@120Hz（同前色彩规格）、8K@60Hz DSC 直通，具备静态 HDR10、FEC、CEC、VRR 功能，集成最大 512 字节的 EDID 影子，还支持 ARC。

（三）发送端功能

1. DP1.4a/eDP1.5 发送器
   • 符合 DisplayPort 规范 1.4a（速率 1.62Gbps、2.7Gbps、5.4Gbps、8.1Gbps）和 Embedded DisplayPort 规范 1.5。
   • 支持 1/2/4 车道的 DisplayPort，HDCP 1.3/2.3 及中继器，多种色彩格式（RGB 6/8/10/12 bpc，YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc）。
   • 最高支持 8K@30Hz（RGB 6bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc）、4K@120Hz（同前色彩规格）、8K@60Hz DSC 直通，有静态 HDR10、FEC、Adaptive-Sync、eDP 的 ASSR、SSC 以及 SST/MST 直通功能。
2. HDMI2.1 发送器
   • 符合 HDMI2.1、HDMI2.0b、HDMI1.4 和 DVI1.0 标准，数据速率高达 8Gbps。
   • 支持 HDCP 1.4/2.3 及中继器，多种色彩格式（RGB 8/10/12 bpc，YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc）。
   • 最高支持 8K@30Hz（RGB/YCbCr4:4:4/YCbCr4:2:2 8bpc 或 YCbCr4:2:0 12bpc）、4K@120Hz（同前色彩规格）、8K@60Hz DSC 直通，具备静态 HDR10、FEC、VRR、CEC、ARC 功能。
3. eDP1.4b 发送器
   • 符合 Embedded DisplayPort 规范 1.4b（速率 1.62Gbps、2.7Gbps、5.4Gbps），支持 1/2/4/8 车道。
   • 支持多种色彩格式（RGB 6/8/10/12 bpc，YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc）。
   • 最高支持 4K@120Hz（RGB 8bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 10bpc）、8K@60Hz DSC 直通，有静态 HDR10、4 车道模式下的 Adaptive-Sync、ASSR、SSC 功能。
4. eDPx 发送器
   • 数据速率高达 3Gbps，支持 1/2/4/8 对，1/2/4 段，RGB/YCbCr 8/10 bpc 格式。
   • 最高支持 4K@60Hz，具备 SSC 功能。

（四）其他关键功能

• 视频处理：支持伽马调整、缩放（最大 4K）以及基于字体和位图的 OSD。
• 数字音频输入 / 输出：I2S 接口支持最多 2 声道音频（采样率 32~192KHz，采样大小 16~24 位）；SPDIF 接口支持 PCM、杜比数字、DTS 数字音频（最高 192KHz 帧速率），且符合 IEC60958 或 IEC61937 标准。
• DSC 解码器和编码器：符合 DSC 1.2a，最高支持 4096 水平像素、1.2GHz 像素时钟，1/2/4 切片，多种色彩空间（RGB、YCbCr4:4:4、YCbCr4:2:2、YCbCr4:2:0），8 位和 10 位色深，1 位 bpp 精度，仅支持恒定刷新率。
• 其他杂项：支持 CSC（RGB 与 YUV444、YUV422、YUV420 之间的转换）；集成 100/400KHz I2C 从机；25MHz 外部振荡器（±50ppm）；集成微处理器；用于固件和 HDCP 密钥的嵌入式 SPI 闪存；支持 PWM 控制；可通过 SPI、I2C 或 USB 接口更新固件；电源供应为 3.3V 和 1.1V。

二、总体描述

LT8668SXC 可配置为符合 HDMI2.1 标准，最大数据速率为 8Gbps；也可配置为 Type-C 输入或符合 DP1.4a 标准，最高数据速率达 8.1Gbps。对于 eDP1.4b 输出，它包含 8 个数据车道，支持 RBR（1.62Gbps）、HBR（2.7Gbps）和 HBR2（5.4Gbps）链路速度，内置可选的 SSC 功能可降低对电磁干扰敏感的系统应用中的电磁干扰影响。对于 eDPx 输出，它包含 8 个数据车道，每个车道最高工作速率为 3Gbps，可支持 4K@60Hz。该器件提供两个数字音频输出接口 I2S 和 SPDIF，I2S 接口支持 2 声道 LPCM，SPDIF 接口支持 2 声道 LPCM 或压缩音频，两者最高采样率均为 192KHz。器件能够自动运行，这得益于集成的微处理器，该微处理器使用嵌入式 SPI 闪存存储固件，同时也可通过配置 I2C 从机接口进行系统控制。

三、应用场景

• 主板上的显示系统、显示器。

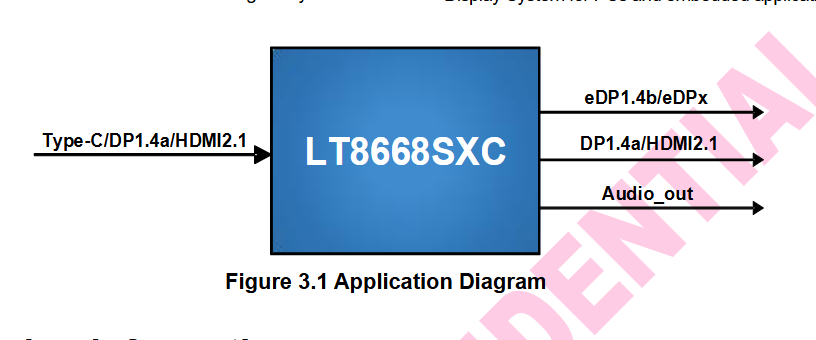

• 个人电脑和嵌入式应用的显示系统，应用架构为 Type-C/DP1.4a/HDMI2.1 输入，经过 LT8668SXC 处理后，输出为 DP1.4a/HDMI2.1 和音频。

四、订购信息

注：LT8668SXC_U3Q02AAD 是汽车级器件，通过了 AEC-Q100 Grade 2 测试。
