GSV1172 产品规格参数解析及应用场景总结

一、产品核心定位

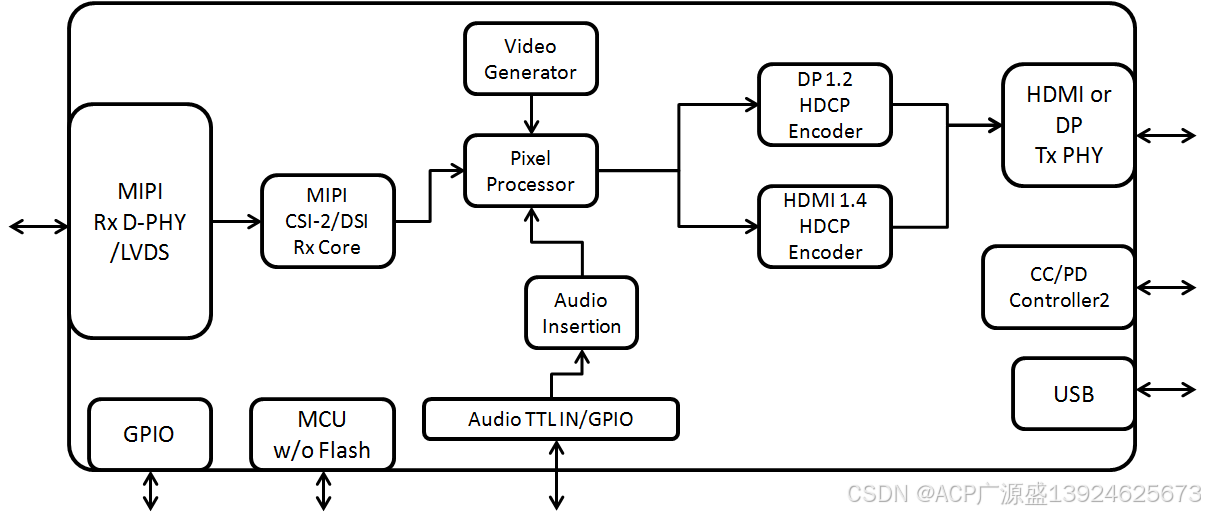

GSV1172 是基石酷联（GScoolink）推出的一款高性能、低功耗混合信号转换器，核心功能与 GSV1127 形成互补，实现MIPI CSI-2/DSI-2/LVDS 输入到 Type-C/DisplayPort 1.2/HDMI 1.4 输出的信号转换。产品集成增强型 MCU、多格式视频处理及音频插入模块，采用 QFN64 小型封装，以高集成度和成本效益为核心优势，聚焦低功耗嵌入式设备的接口扩展需求，助力终端产品快速上市。

二、详细规格参数解析

（一）接口与信号处理能力

1. 接收器模块（输入接口）

2. 发射器模块（输出接口）

3. 像素处理器（视频处理）

• 色彩空间转换（RGB/YCbCr444/YCbCr422/YCbCr420 互转）
• YCbCr 444-420 时序转换
• 4K 到 2K 下采样（水平 / 垂直固定 2 倍缩放）
• 去隔行处理（De-Interlacer）
• 内置视频发生器：支持 DP HBR2 带宽内的无压缩视频时序（如 4K@30Hz、1080P@60Hz、480i@60Hz）

4. 音频处理与输入

• 支持格式：LPCM、压缩音频、1 位音频、DST 音频、高比特率音频（HBR）、DSD、TDM
• 输入接口：
  • 立体声 I2S：SDATA [0]（立体声）、LRCLK/WS（帧同步）、SCLK（64Fs 固定）、MCLK（可选 128Fs/256Fs/384Fs/512Fs，需外部提供）
  • 6 通道 I2S：SDATA [0]（1-2 通道）、SDATA [1]（3-4 通道）、SDATA [2]（5-6 通道），共享 LRCLK/WS、SCLK、MCLK
  • SPDIF：单通道输入，支持采样频率自动检测
• 插入目标：HDMI 发射器、DisplayPort 发射器、Type-C 发射器

（二）系统与控制特性

1. MCU 与控制接口：
   • 支持内部 MCU（需外部 25MHz 晶振）或外部 MCU（通过 I2C 控制）
   • 内置 Mailbox 功能：外部 MCU 可访问芯片功能状态
   • 扩展接口：UART/Timer/GPIO、JTAG（编程 / 调试）、SPI（EP 接口）、QSPI Flash 连接（部分引脚复用）
2. 安全与可靠性：
   • ESD 耐受：4kV HBM（人体放电模式）
   • HDCP 1.4 加密（DP/HDMI 输出接口）
3. 电源管理：
   • 供电电压：DVDD12（1.2V，数字电源）、VDD33（3.3V，模拟 / 数字电源）、VDDIO（3.3V，数字 IO 电源）、RX_AVDD（1.2V，接收端模拟电源）、TX_AVDD（1.2V，发射端模拟电源）、TVDD（3.3V，发射端模拟电源）、MIPI_AVDD（1.2V，并行端口模拟电源）
   • 上电顺序：1.2V 电源需先于 3.3V 电源供电，复位引脚（RESETB）低电平复位、高电平工作
4. I2C 控制参数：
   • 设备地址：0xB0（8 位）
   • 寄存器配置：8 位页地址 + 16 位寄存器地址，支持 8 位数据访问
   • 最大 SCL 频率：400KHz

（三）物理与环境规格

（四）订购信息

• 型号：GSV1172
• 温度范围：0℃~70℃
• 封装：QFN64
• 包装方式：托盘（Tray）

三、产品应用场景总结

GSV1172 作为 GSV1127 的反向互补产品，核心聚焦嵌入式设备的 MIPI/LVDS 信号向外扩展为 Type-C/DP/HDMI 接口，适配低功耗、小型化需求，具体应用场景如下：

（一）核心应用模式

1. MIPI/LVDS → HDMI 1.4 输出场景

   • 应用场景：SoC 的 MIPI/LVDS 接口与 HDMI 显示设备的互联
   • 典型设备：嵌入式工控机、车载信息娱乐系统、安防 NVR/DVR、小型医疗影像设备
   • 核心价值：支持 4K@60Hz（MIPI 输入）、1080P@60Hz（LVDS 输入）高清输出，兼容 HDR、VRR 等增强功能，通过音频插入实现音视频同步输出，无需额外音频解码芯片

2. MIPI/LVDS → Type-C/DisplayPort 输出场景

   • 应用场景：SoC 的 MIPI/LVDS 接口与 Type-C/DP 接口显示器、笔记本扩展屏的互联
   • 典型设备：便携式嵌入式终端、Type-C 扩展坞、工业平板、车载后座娱乐屏
   • 核心价值：集成 CC/PD/Billboard 控制器，支持 Type-C DP Alt-Mode 输出，可通过外部 PMIC 实现 PD 供电，适配 Type-C 设备的即插即用需求，同时支持视频下采样和色彩空间转换，兼容不同显示设备

（二）行业延伸场景

1. 车载电子：车载仪表盘、中控屏、抬头显示（HUD），将 SoC 的 MIPI 输出转换为 HDMI/Type-C 信号，满足车载高清显示、低功耗及抗干扰需求，支持 CEC 协议实现设备联动
2. 工业控制：工业触摸屏、PLC 显示终端、机器视觉设备，适配工业场景中 MIPI/LVDS 接口的 SoC 与 HDMI/DP 工业显示器的连接，支持宽温工作范围（0℃~70℃）
3. 消费电子：Type-C 多功能扩展坞、便携式投影设备、迷你主机，将设备内部 MIPI 信号转换为标准 HDMI/DP 输出，实现多屏扩展，同时支持音频插入功能
4. 安防监控：网络摄像头、视频编码器，将 MIPI CSI-2 接口的视频信号转换为 HDMI 输出至监控显示器，或通过 Type-C 接口实现数据传输与显示一体化
5. 医疗设备：小型超声仪、内窥镜显示器，将医疗 SoC 的 LVDS/MIPI 信号转换为 HDMI 高清输出，支持医疗影像的高保真显示，同时满足低功耗和小型化设计要求

四、产品核心优势总结

1. 互补性强：与 GSV1127 形成 “双向转换” 组合，覆盖 “外部接口→MIPI” 和 “MIPI→外部接口” 全场景需求
2. 高集成度：集成 MIPI/LVDS 接收、HDMI/DP/Type-C 发射、音视频处理、MCU 控制于一体，减少外围器件数量，降低 PCB 面积
3. 高清与增强功能：支持 4K@60Hz 高清传输，兼容 HDR、VRR、ALLM 等显示增强技术，提升终端用户体验
4. 灵活适配：支持多格式视频输入（MIPI CSI-2/DSI-2、LVDS）、多标准音频输入（I2S/SPDIF），适配不同 SoC 和外设接口
5. 低功耗 + 小封装：QFN64 封装适配小型化设计，低功耗特性满足嵌入式设备续航需求，同时通过汽车级工艺保障可靠性
