一、核心困惑点：坐标体系的两层逻辑

新手最易混淆的是「字符内部局部坐标」和「屏幕全局坐标」，先明确这两个核心概念：

1. 屏幕全局坐标：(x, y)

(x, y) 是字符在整个 LCD 屏幕上的起始坐标，比如想把字符 'A' 显示在屏幕第 10 列、第 20 行的位置，那么 x=10、y=20 就是这个字符的全局起始坐标，代表字符左上角在屏幕上的位置。

2. 字符内部局部坐标：i（行索引）、b（位索引）

8x16 点阵字符意味着每个字符由「8 列 ×16 行」的像素组成：

• i：范围 0~15，代表字符内部的第 i 行（比如 i=2 就是字符的第 3 行）；
• b：范围 0~7，代表字符某一行字节中的第 b 位（对应字符该行的第 b 列像素）。

两者的映射关系：

• 像素行坐标 = y + i（全局起始行 + 字符内部行）；
• 像素列坐标 = x + 7 - b（全局起始列 + 字符内部列，7-b 是为了匹配字节 bit7~bit0 到屏幕列 0~7 的顺序）。

二、点阵字符显示的底层原理

1. 点阵数据：二进制对应像素亮灭

每个 8x16 点阵字符对应 16 个字节的二进制数据（1 行 1 个字节），字节中每一位（bit）对应 1 个像素：

• bit=1：该位置像素点亮（比如显示白色）；
• bit=0：该位置像素熄灭（比如显示黑色）。

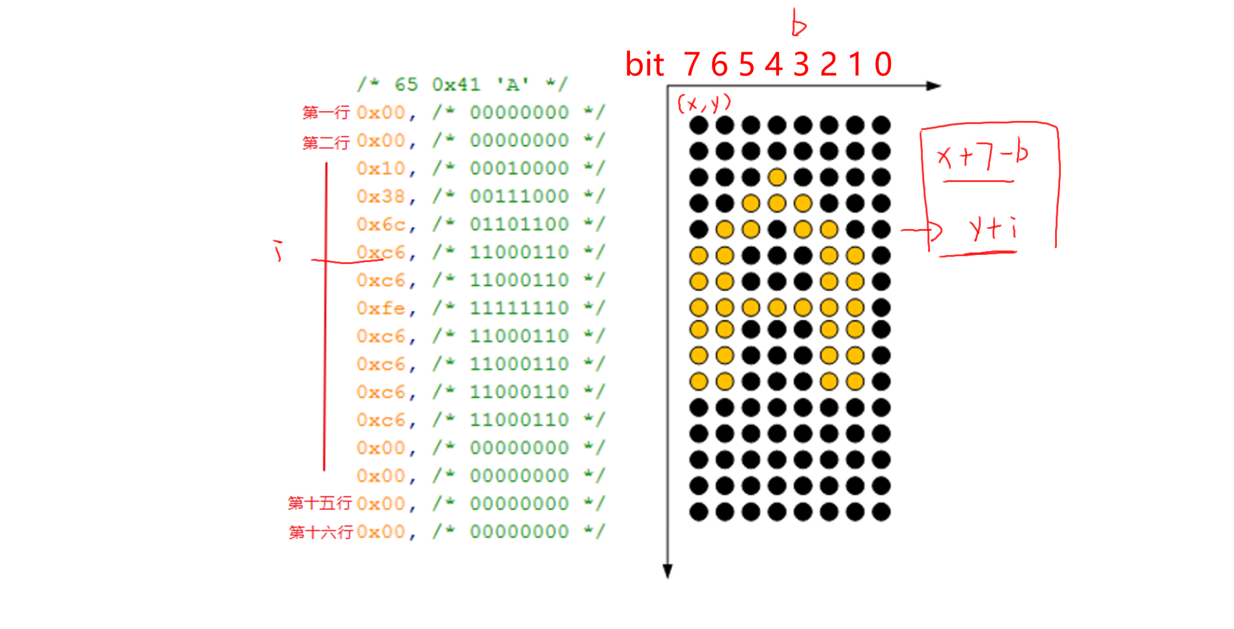

以字符 'A'（ASCII 码 0x41）为例，其二进制点阵数据如：

第0行：0x00 → 00000000（无像素点亮）
第1行：0x7C → 01111100（第2~5列像素点亮）
第2行：0x12 → 00010010（第1、4列像素点亮）
...（后续行同理）

2. 显示逻辑：逐行逐位解析映射

1. 根据字符的 ASCII 码，从字库数组中取出对应的 16 字节点阵数据；
2. 遍历字符的每一行（i 从 0 到 15），取出该行的字节数据；
3. 遍历该行的每一位（b 从 7 到 0），判断该位是否为 1；
4. 计算该像素在屏幕上的全局坐标，调用像素绘制函数点亮 / 熄灭对应位置。

三、完整可复用代码

1. 核心函数：lcd_put_ascii（绘制 8x16 点阵字符）

// 绘制8x16点阵ASCII字符
// x：字符左上角列坐标（全局）
// y：字符左上角行坐标（全局）
// c：要显示的ASCII字符（如'A'、'1'等）
void lcd_put_ascii(int x, int y, unsigned char c)
{
    // 从8x16字库中取出字符c对应的点阵数据起始地址
    unsigned char *dots = (unsigned char *)fontdata_8x16[c*16];
    int i, b;
    unsigned char byte;

    // 遍历字符的16行（局部行索引i）
    for (i = 0; i < 16; i++)
    {
        byte = dots[i]; // 取出第i行的点阵字节数据
        // 遍历该行的8位（局部位索引b）
        for (b = 7; b >= 0; b--)
        {
            if (byte & (1 << b))
            {
                // 该位为1，点亮像素（白色）
                lcd_put_pixel(x + 7 - b, y + i, 0xffffff);
            }
            else
            {
                // 该位为0，熄灭像素（黑色）
                lcd_put_pixel(x + 7 - b, y + i, 0);
            }
        }
    }
}

2. 依赖函数：lcd_put_pixel（绘制单个像素）

// 在指定坐标绘制像素
// x：列坐标，y：行坐标，color：像素颜色（RGB十六进制）
void lcd_put_pixel(int x, int y, unsigned int color)
{
    // 需根据实际LCD硬件驱动实现，以下为通用框架
    if (x < 0 || x >= LCD_WIDTH || y < 0 || y >= LCD_HEIGHT)
    {
        return; // 坐标越界保护
    }
    // 计算像素在LCD显存中的地址（以32位RGB屏为例）
    unsigned int *fb = (unsigned int *)LCD_FRAME_BUFFER;
    fb[y * LCD_WIDTH + x] = color;
}

3. 依赖资源：8x16 点阵字库（fontdata_8x16）

字库数组需提前定义，可通过字库生成工具获取（包含 ASCII 码 0~127 对应的点阵数据），格式示例：

const unsigned char fontdata_8x16[] = {
    // 字符'A'（0x41）的16行点阵数据
    0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C, 0x00, 0x00,
    0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
    // 其他字符点阵数据...
};

4.相对完整的代码

int fd_fb;
struct fb_var_screeninfo var;	/* Current var */
int screen_size;
unsigned char *fbmem;
unsigned int line_width;
unsigned int pixel_width;
/**********************************************************************
 * 函数名称： lcd_put_pixel
 * 功能描述： 在LCD指定位置上输出指定颜色（描点）
 * 输入参数： x坐标，y坐标，颜色
 * 输出参数： 无
 * 返 回 值： 会
 * 修改日期        版本号     修改人	      修改内容
 * -----------------------------------------------
 * 2020/05/12	     V1.0	  zh(angenao)	      创建
 ***********************************************************************/
void lcd_put_pixel(int x, int y, unsigned int color)
{
	unsigned char *pen_8 = fbmem+y*line_width+x*pixel_width;
	unsigned short *pen_16;
	unsigned int *pen_32;

	unsigned int red, green, blue;

	pen_16 = (unsigned short *)pen_8;
	pen_32 = (unsigned int *)pen_8;

	switch (var.bits_per_pixel)
	{
		case 8:
		{
			*pen_8 = color;
			break;
		}
		case 16:
		{
			/* 565 */
			red   = (color >> 16) & 0xff;
			green = (color >> 8) & 0xff;
			blue  = (color >> 0) & 0xff;
			color = ((red >> 3) << 11) | ((green >> 2) << 5) | (blue >> 3);
			*pen_16 = color;
			break;
		}
		case 32:
		{
			*pen_32 = color;
			break;
		}
		default:
		{
			printf("can't surport %dbpp\n", var.bits_per_pixel);
			break;
		}
	}
}
/**********************************************************************
 * 函数名称： lcd_put_ascii
 * 功能描述： 在LCD指定位置上显示一个8*16的字符
 * 输入参数： x坐标，y坐标，ascii码
 * 输出参数： 无
 * 返 回 值： 无
 * 修改日期        版本号     修改人	      修改内容
 * -----------------------------------------------
 * 2020/05/12	     V1.0	  zh(angenao)	      创建
 ***********************************************************************/
void lcd_put_ascii(int x, int y, unsigned char c)
{
	unsigned char *dots = (unsigned char *)&fontdata_8x16[c*16];
	int i, b;
	unsigned char byte;

	for (i = 0; i < 16; i++)
	{
		byte = dots[i];
		for (b = 7; b >= 0; b--)
		{
			if (byte & (1<<b))
			{
				/* show */
				lcd_put_pixel(x+7-b, y+i, 0xffffff); /* 白 */
			}
			else
			{
				/* hide */
				lcd_put_pixel(x+7-b, y+i, 0); /* 黑 */
			}
		}
	}
}

int main(int argc, char **argv)
{
	fd_fb = open("/dev/fb0", O_RDWR);
	if (fd_fb < 0)
	{
		printf("can't open /dev/fb0\n");
		return -1;
	}
	if (ioctl(fd_fb, FBIOGET_VSCREENINFO, &var))
	{
		printf("can't get var\n");
		return -1;
	}

	line_width  = var.xres * var.bits_per_pixel / 8;
	pixel_width = var.bits_per_pixel / 8;
	screen_size = var.xres * var.yres * var.bits_per_pixel / 8;
	fbmem = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);
	if (fbmem == (unsigned char *)-1)
	{
		printf("can't mmap\n");
		return -1;
	}

	/* 清屏: 全部设为黑色 */
	memset(fbmem, 0, screen_size);

	lcd_put_ascii(var.xres/2, var.yres/2, 'A'); /*在屏幕中间显示8*16的字母A*/

	munmap(fbmem , screen_size);
	close(fd_fb);

	return 0;
}

四、关键注意事项

1. 字库匹配：确保fontdata_8x16是 8x16 规格的点阵数据，若使用 16x16 字库需修改循环次数（i 从 0 到 15 改为 0 到 31）；
2. 坐标越界：lcd_put_pixel中需增加屏幕宽高（LCD_WIDTH/LCD_HEIGHT）的判断，避免绘制超出屏幕范围的像素；
3. 颜色格式：color参数需匹配 LCD 的颜色格式（如 RGB565、ARGB8888 等），需根据硬件调整。
