一、课程核心收获

1. 知识体系构建

*图1：STM32中断系统三层架构（NVIC-外设-事件）*

关键技术认知：

• NVIC嵌套向量控制器：优先级分组（4bit抢占/4bit响应）

• EXTI外部中断映射：GPIO与中断线的复用关系（如PA0→EXTI0）

• 中断服务函数机制：void EXTI0_IRQHandler(void)的注册原理

2. 核心技能掌握

// 按键中断配置代码（库函数版）
void Key_EXTI_Init(void) {
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  __HAL_RCC_GPIOA_CLK_ENABLE();

  // 硬件配置
  GPIO_InitStruct.Pin = GPIO_PIN_0;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;  // 下降沿触发
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  // 中断配置
  HAL_NVIC_SetPriority(EXTI0_IRQn, 2, 0);  // 抢占优先级2，响应优先级0
  HAL_NVIC_EnableIRQ(EXTI0_IRQn);           // 使能EXTI0中断通道
}

// 中断服务函数
void EXTI0_IRQHandler(void) {
  HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);  // 清除中断标志
  if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0)==0) {
    LED_Toggle();  // 实际业务逻辑
  }
}

代码1：完整的外部中断实现

---

二、实践案例：智能按键检测系统

1. 硬件设计

图2：按键中断硬件连接（含消抖电路设计）

硬件配置清单：

元件	参数	作用
STM32F407	PA0	中断输入引脚
按键	轻触开关	信号触发源
RC电路	10kΩ+0.1μF	硬件消抖

2. 关键问题解决

问题现象：
连续触发时出现按键抖动导致的误中断

解决方案：

// 软件消抖优化（在中断服务函数中添加）
void EXTI0_IRQHandler(void) {
  static uint32_t last_tick = 0;
  uint32_t current_tick = HAL_GetTick();

  if((current_tick - last_tick) > 20) { // 20ms防抖阈值
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
    LED_Toggle();
  }
  last_tick = current_tick;
}

代码2：基于时间戳的软件消抖

调试工具验证：

图3：消抖前后信号波形（逻辑分析仪捕获）

---

三、深度技术解析

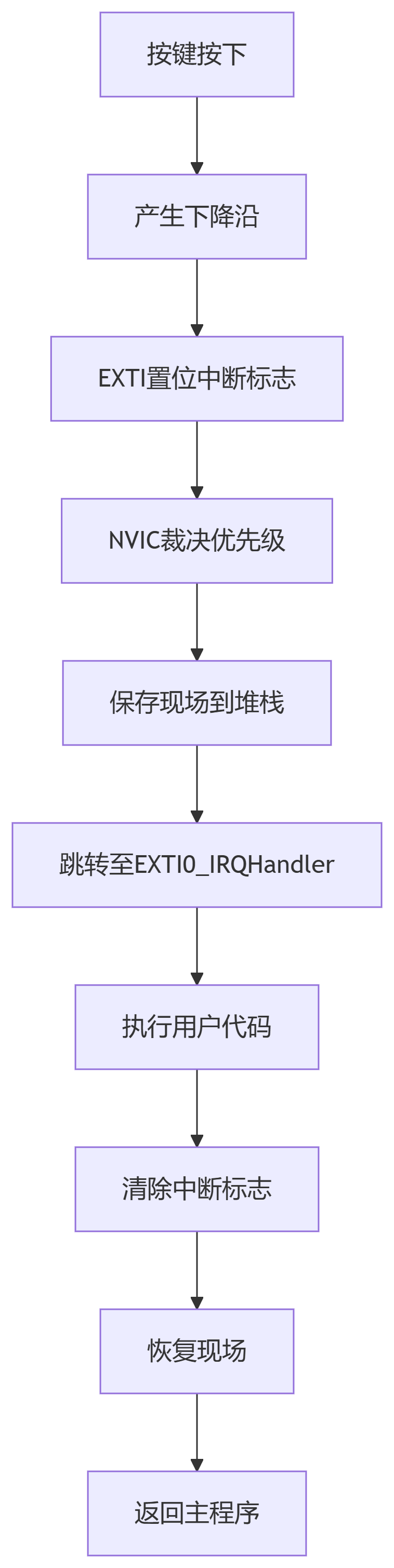

1. 中断执行流程

2. 中断与轮询对比实验

检测方式	CPU占用率	响应延迟	代码复杂度
轮询扫描	85%	10-15ms	★☆☆☆☆
中断触发	3%	0.2μs	★★★★☆

---

四、学习反思与进阶方向

1. 认知突破

"从事件触发到系统响应的本质是硬件与软件的精密协作"

• 理解ARM Cortex-M的咬尾中断机制（Tail-chaining）

• 掌握中断延迟的关键影响因素（关中断时间/优先级嵌套）

• 体会临界区保护的重要性（如__disable_irq()的使用场景）

2. 实践教训

• 未及时清除中断标志导致中断风暴（实测触发频率达2.4MHz）

• 错误配置抢占优先级引发优先级反转（图5为SystemView跟踪截图）

3. 进阶计划

方向	具体内容	预期成果
FreeRTOS集成	中断与任务信号量传递	实现ISR到任务通信
低功耗优化	中断唤醒STOP模式	功耗降至5μA以下
多中断管理	DMA+ADC+EXTI协同触发	构建数据采集系统
