队列(queue)可以用于"任务到任务"、"任务到中断"、"中断到任务"直接传输信息。

本章涉及如下内容：

• 怎么创建、清除、删除队列
• 队列中消息如何保存
• 怎么向队列发送数据、怎么从队列读取数据、怎么覆盖队列的数据
• 在队列上阻塞是什么意思
• 怎么在多个队列上阻塞
• 读写队列时如何影响任务的优先级

队列的特性

常规操作

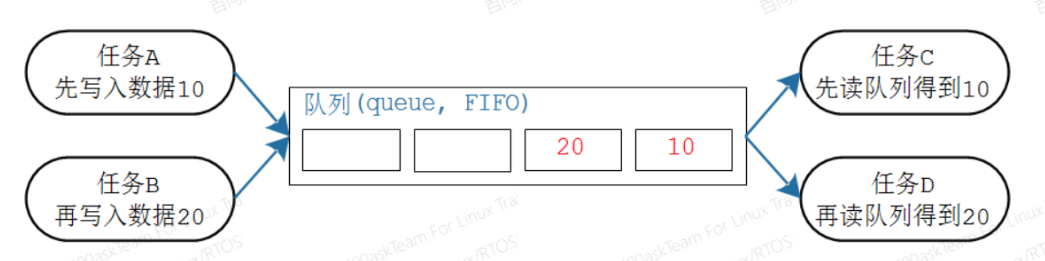

队列的简化操如入下图所示，从此图可知：

• 队列可以包含若干个数据：队列中有若干项，这被称为"长度"(length)
• 每个数据大小固定
• 创建队列时就要指定长度、数据大小
• 数据的操作采用先进先出的方法(FIFO，First In First Out)：写数据时放到尾部，读数据时从头部读
• 也可以强制写队列头部：覆盖头部数据

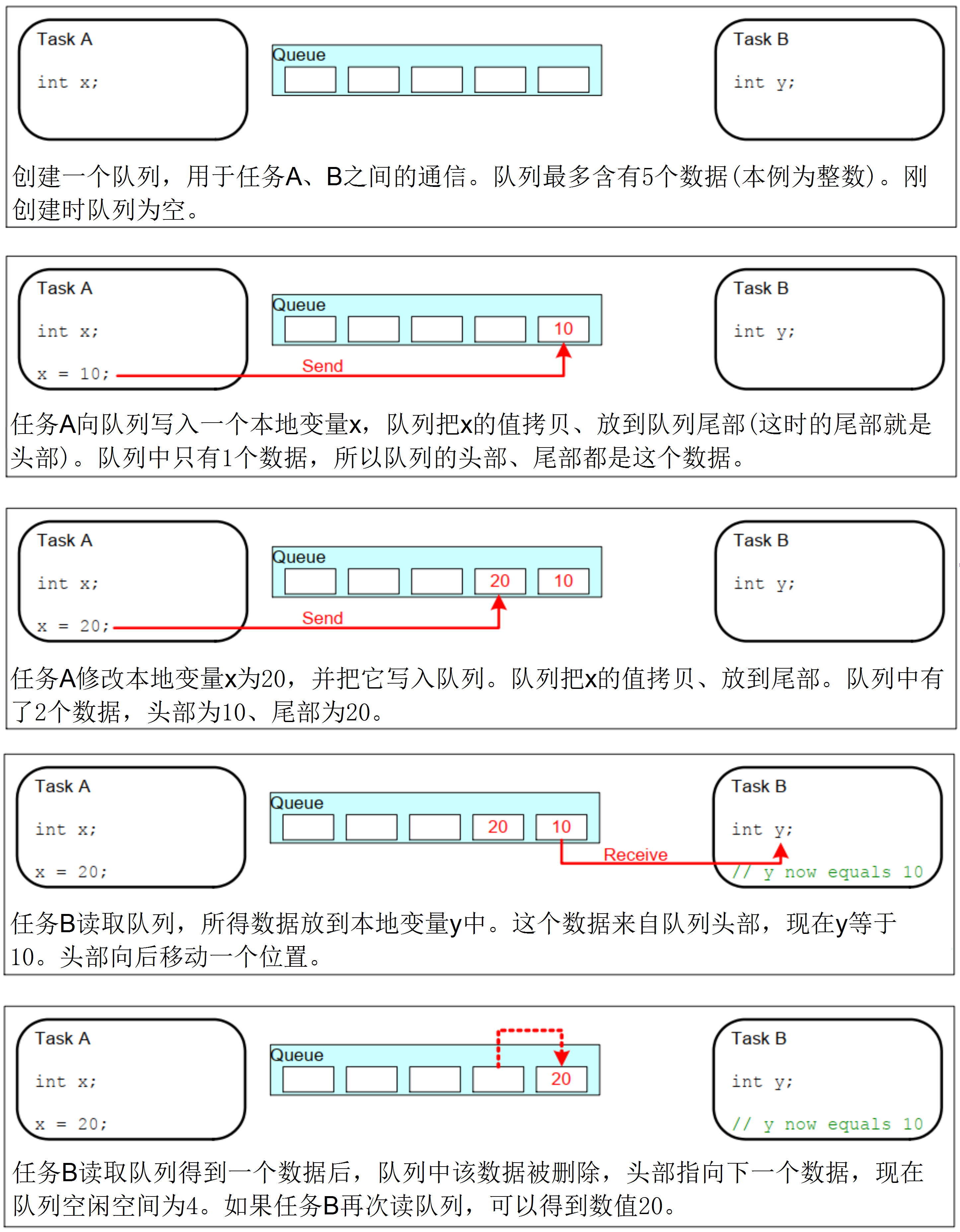

更详细的操作入下图所示：

传输数据的两种方法

使用队列传输数据时有两种方法：

• 拷贝：把数据、把变量的值复制进队列里
• 引用：把数据、把变量的地址复制进队列里

FreeRTOS使用拷贝值的方法，这更简单：

• 局部变量的值可以发送到队列中，后续即使函数退出、局部变量被回收，也不会影响队列中的数据

• 无需分配buffer来保存数据，队列中有buffer

• 局部变量可以马上再次使用

• 发送任务、接收任务解耦：接收任务不需要知道这数据是谁的、也不需要发送任务来释放数据

• 如果数据实在太大，你还是可以使用队列传输它的地址

• 队列的空间有FreeRTOS内核分配，无需任务操心

• 对于有内存保护功能的系统，如果队列使用引用方法，也就是使用地址，必须确保双方任务对这个地址都有访问权限。使用拷贝方法时，则无此限制：内核有足够的权限，把数据复制进队列、再把数据复制出队列。

队列的阻塞访问

只要知道队列的句柄，谁都可以读、写该队列。任务、ISR都可读、写队列。可以多个任务读写队列。

任务读写队列时，简单地说：如果读写不成功，则阻塞；可以指定超时时间。口语化地说，就是可以定个闹钟：如果能读写了就马上进入就绪态，否则就阻塞直到超时。

某个任务读队列时，如果队列没有数据，则该任务可以进入阻塞状态：还可以指定阻塞的时间。如果队列有数据了，则该阻塞的任务会变为就绪态。如果一直都没有数据，则时间到之后它也会进入就绪态。

既然读取队列的任务个数没有限制，那么当多个任务读取空队列时，这些任务都会进入阻塞状态：有多个任务在等待同一个队列的数据。当队列中有数据时，哪个任务会进入就绪态？

• 优先级最高的任务
• 如果大家的优先级相同，那等待时间最久的任务会进入就绪态

跟读队列类似，一个任务要写队列时，如果队列满了，该任务也可以进入阻塞状态：还可以指定阻塞的时间。如果队列有空间了，则该阻塞的任务会变为就绪态。如果一直都没有空间，则时间到之后它也会进入就绪态。

既然写队列的任务个数没有限制，那么当多个任务写"满队列"时，这些任务都会进入阻塞状态：有多个任务在等待同一个队列的空间。当队列中有空间时，哪个任务会进入就绪态？

• 优先级最高的任务
• 如果大家的优先级相同，那等待时间最久的任务会进入就绪态

队列函数

使用队列的流程：创建队列、写队列、读队列、删除队列。

 创建

队列的创建有两种方法：动态分配内存、静态分配内存，

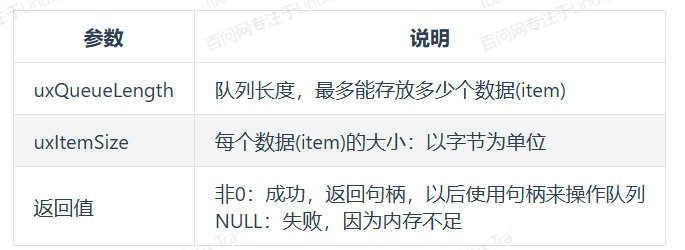

• 动态分配内存：xQueueCreate，队列的内存在函数内部动态分配

函数原型如下：

QueueHandle_t xQueueCreate( UBaseType_t uxQueueLength, UBaseType_t uxItemSize );

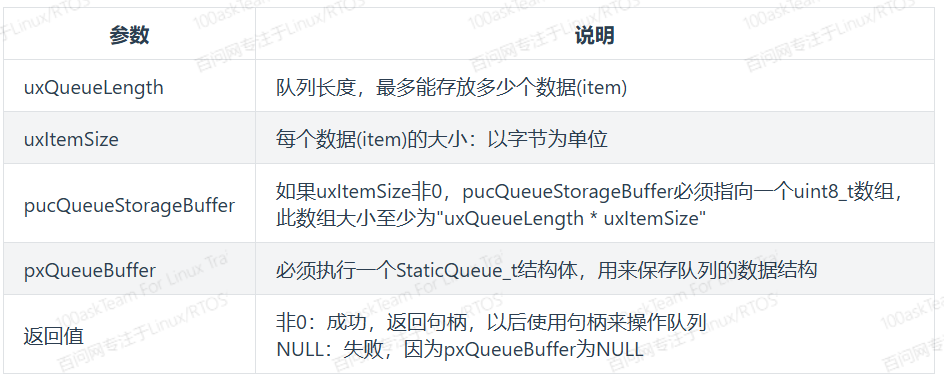

• 静态分配内存：xQueueCreateStatic，队列的内存要事先分配好

函数原型如下：

QueueHandle_t xQueueCreateStatic(
                           UBaseType_t uxQueueLength,
                           UBaseType_t uxItemSize,
                           uint8_t *pucQueueStorageBuffer,
                           StaticQueue_t *pxQueueBuffer
                       );

示例代码：

// 示例代码
 #define QUEUE_LENGTH 10
 #define ITEM_SIZE sizeof( uint32_t )

 // xQueueBuffer用来保存队列结构体
 StaticQueue_t xQueueBuffer;

 // ucQueueStorage 用来保存队列的数据
 // 大小为：队列长度 * 数据大小
 uint8_t ucQueueStorage[ QUEUE_LENGTH * ITEM_SIZE ];

 void vATask( void *pvParameters )
 {
	QueueHandle_t xQueue1;

	// 创建队列: 可以容纳QUEUE_LENGTH个数据，每个数据大小是ITEM_SIZE
	xQueue1 = xQueueCreateStatic( QUEUE_LENGTH,
						  ITEM_SIZE,
						  ucQueueStorage,
						  &xQueueBuffer );
 }

复位

队列刚被创建时，里面没有数据；使用过程中可以调用xQueueReset()把队列恢复为初始状态，此函数原型为：

/* pxQueue : 复位哪个队列;
 * 返回值: pdPASS(必定成功)
 */
BaseType_t xQueueReset( QueueHandle_t pxQueue);

删除

删除队列的函数为vQueueDelete()，只能删除使用动态方法创建的队列，它会释放内存。原型如下：

void vQueueDelete( QueueHandle_t xQueue );

写队列

可以把数据写到队列头部，也可以写到尾部，这些函数有两个版本：在任务中使用、在ISR中使用。函数原型如下：

/* 等同于xQueueSendToBack
 * 往队列尾部写入数据，如果没有空间，阻塞时间为xTicksToWait
 */
BaseType_t xQueueSend(
                                QueueHandle_t    xQueue,
                                const void       *pvItemToQueue,
                                TickType_t       xTicksToWait
                            );

/*
 * 往队列尾部写入数据，如果没有空间，阻塞时间为xTicksToWait
 */
BaseType_t xQueueSendToBack(
                                QueueHandle_t    xQueue,
                                const void       *pvItemToQueue,
                                TickType_t       xTicksToWait
                            );


/*
 * 往队列尾部写入数据，此函数可以在中断函数中使用，不可阻塞
 */
BaseType_t xQueueSendToBackFromISR(
                                      QueueHandle_t xQueue,
                                      const void *pvItemToQueue,
                                      BaseType_t *pxHigherPriorityTaskWoken
                                   );

/*
 * 往队列头部写入数据，如果没有空间，阻塞时间为xTicksToWait
 */
BaseType_t xQueueSendToFront(
                                QueueHandle_t    xQueue,
                                const void       *pvItemToQueue,
                                TickType_t       xTicksToWait
                            );

/*
 * 往队列头部写入数据，此函数可以在中断函数中使用，不可阻塞
 */
BaseType_t xQueueSendToFrontFromISR(
                                      QueueHandle_t xQueue,
                                      const void *pvItemToQueue,
                                      BaseType_t *pxHigherPriorityTaskWoken
                                   );

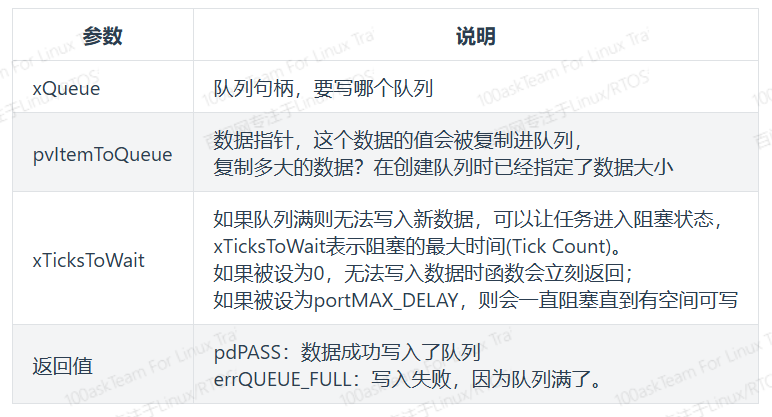

这些函数用到的参数是类似的，统一说明如下：

读队列

使用xQueueReceive()函数读队列，读到一个数据后，队列中该数据会被移除。这个函数有两个版本：在任务中使用、在ISR中使用。函数原型如下：

BaseType_t xQueueReceive( QueueHandle_t xQueue,
                          void * const pvBuffer,
                          TickType_t xTicksToWait );

BaseType_t xQueueReceiveFromISR(
                                    QueueHandle_t    xQueue,
                                    void             *pvBuffer,
                                    BaseType_t       *pxTaskWoken
                                );

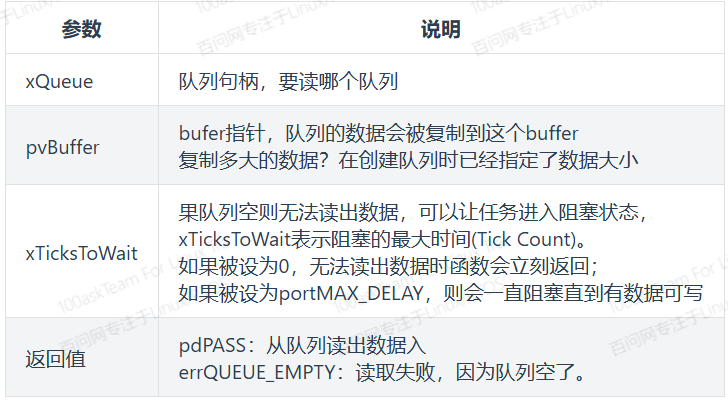

参数说明如下：

查询

可以查询队列中有多少个数据、有多少空余空间。函数原型如下：

/*
 * 返回队列中可用数据的个数
 */
UBaseType_t uxQueueMessagesWaiting( const QueueHandle_t xQueue );

/*
 * 返回队列中可用空间的个数
 */
UBaseType_t uxQueueSpacesAvailable( const QueueHandle_t xQueue );

覆盖/偷看

当队列长度为1时，可以使用xQueueOverwrite()或xQueueOverwriteFromISR()来覆盖数据。 注意，队列长度必须为1。当队列满时，这些函数会覆盖里面的数据，这也以为着这些函数不会被阻塞。 函数原型如下：

/* 覆盖队列
 * xQueue: 写哪个队列
 * pvItemToQueue: 数据地址
 * 返回值: pdTRUE表示成功, pdFALSE表示失败
 */
BaseType_t xQueueOverwrite(
                           QueueHandle_t xQueue,
                           const void * pvItemToQueue
                      );

BaseType_t xQueueOverwriteFromISR(
                           QueueHandle_t xQueue,
                           const void * pvItemToQueue,
                           BaseType_t *pxHigherPriorityTaskWoken
                      );

如果想让队列中的数据供多方读取，也就是说读取时不要移除数据，要留给后来人。那么可以使用"窥视"，也就是xQueuePeek()或xQueuePeekFromISR()。这些函数会从队列中复制出数据，但是不移除数据。这也意味着，如果队列中没有数据，那么"偷看"时会导致阻塞；一旦队列中有数据，以后每次"偷看"都会成功。 函数原型如下：

/* 偷看队列
 * xQueue: 偷看哪个队列
 * pvItemToQueue: 数据地址, 用来保存复制出来的数据
 * xTicksToWait: 没有数据的话阻塞一会
 * 返回值: pdTRUE表示成功, pdFALSE表示失败
 */
BaseType_t xQueuePeek(
                          QueueHandle_t xQueue,
                          void * const pvBuffer,
                          TickType_t xTicksToWait
                      );

BaseType_t xQueuePeekFromISR(
                                 QueueHandle_t xQueue,
                                 void *pvBuffer,
                             );
