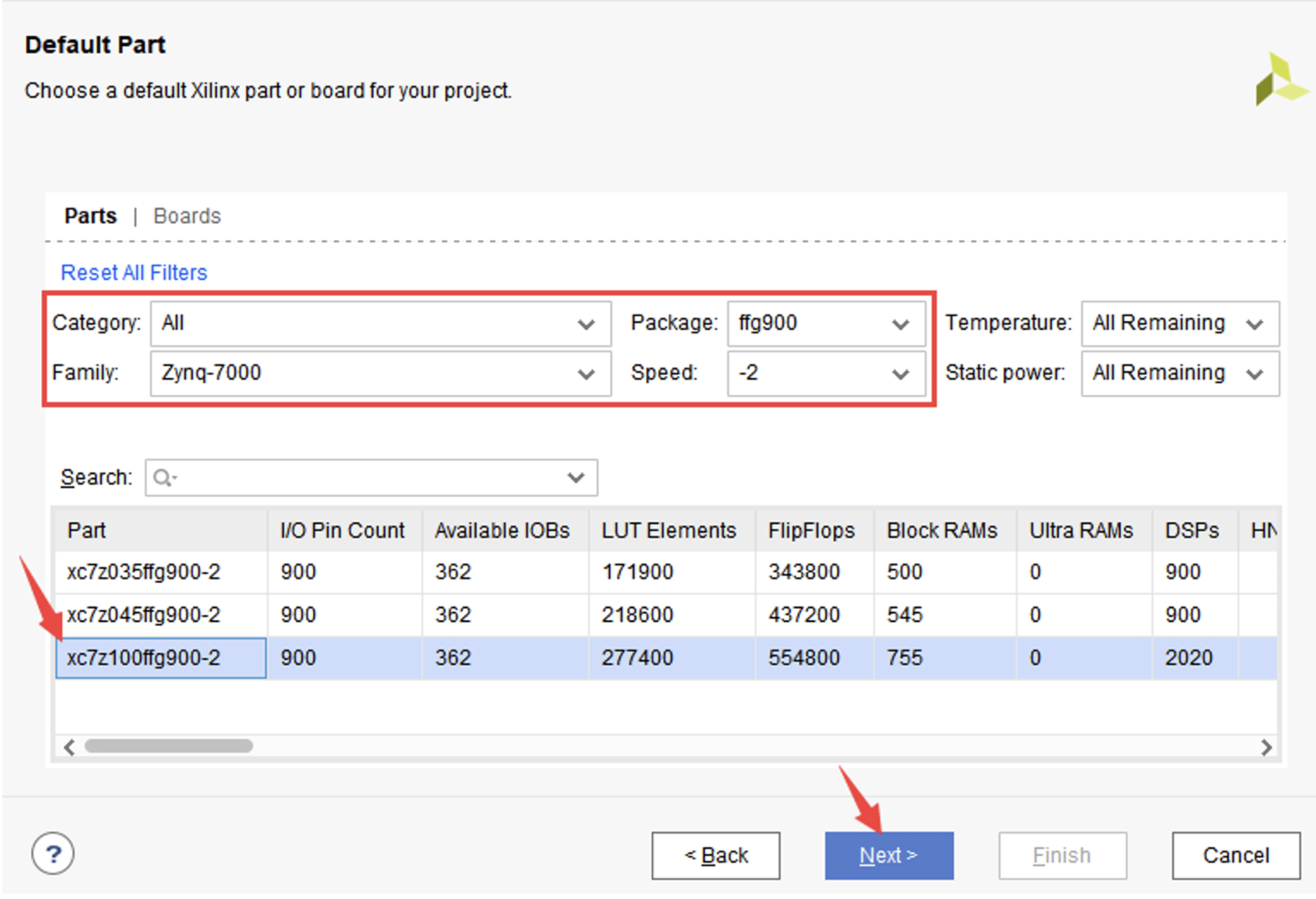

1、创建vivado工程

“xc7z100ffg900-2”型号

2、使用 IP Integrator 创建 Processing System

接下来我们将在IP集成器中完成ZYNQ嵌入式系统的搭建

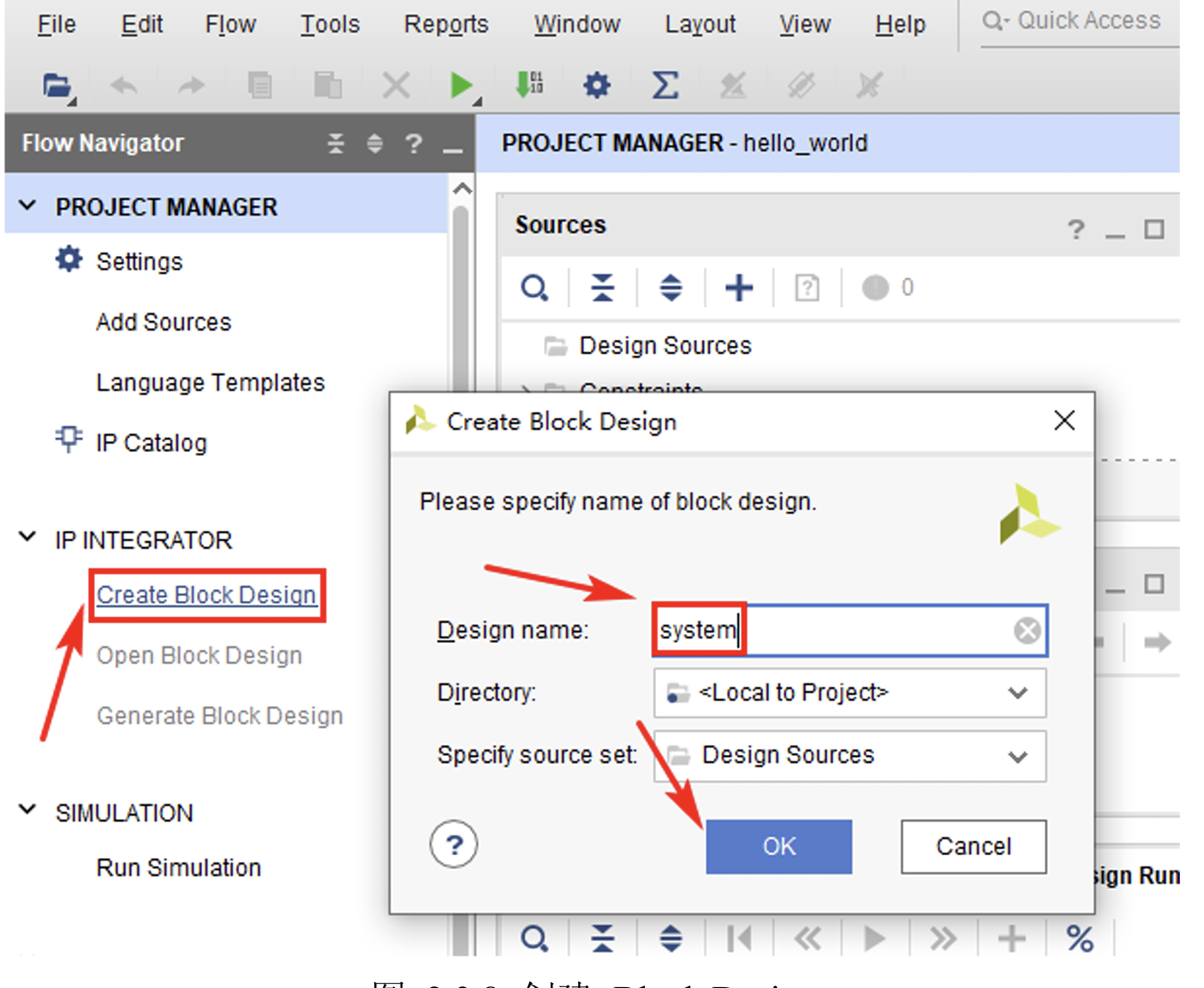

1. 在左侧导航栏（Flow Navigator）中，单击IP Integrator 下的Create Block Design。然后在弹出的对
   话框中指定所创建的Block Design的名称，在Design name栏中输入“system”，Directory和Specify source
   set 保持默认即可，然后点击“OK”

2. 接下来在Diagram窗口中给设计添加 IP。点击上图中箭头所指示的加号“+”，会打开IP目录（IP
   Catalog），也可以通过快捷键Ctrl + I，或者右键点击Diagram工作区中的空白位置，然后选择“ADD IP”。

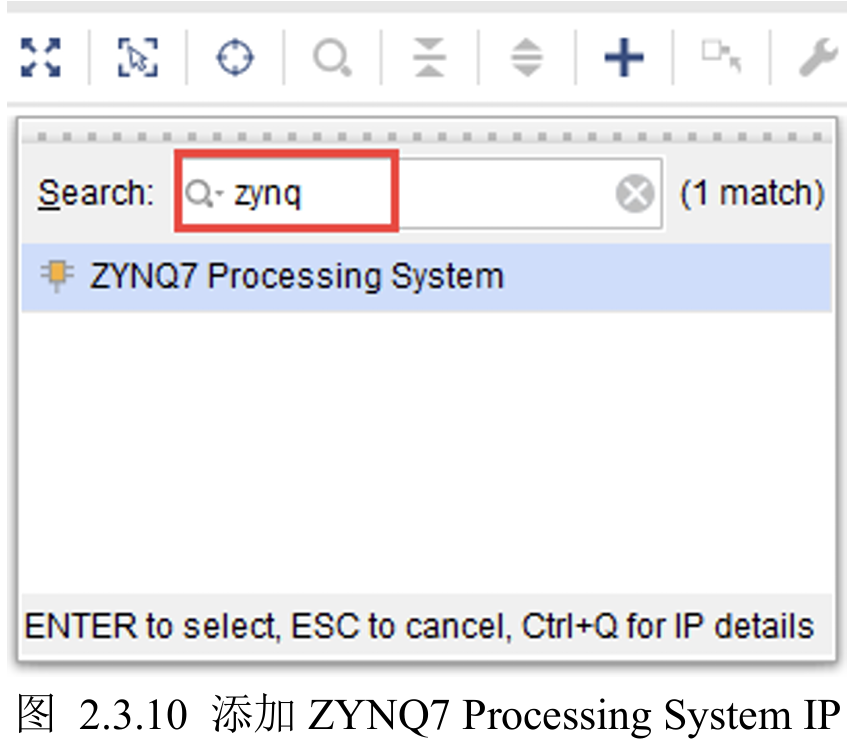

   打开IP目录后，在搜索栏中键入“zynq”，找到并双击“ZYNQ7 Processing System”，将ZYNQ7
   处理系统IP添加到设计中

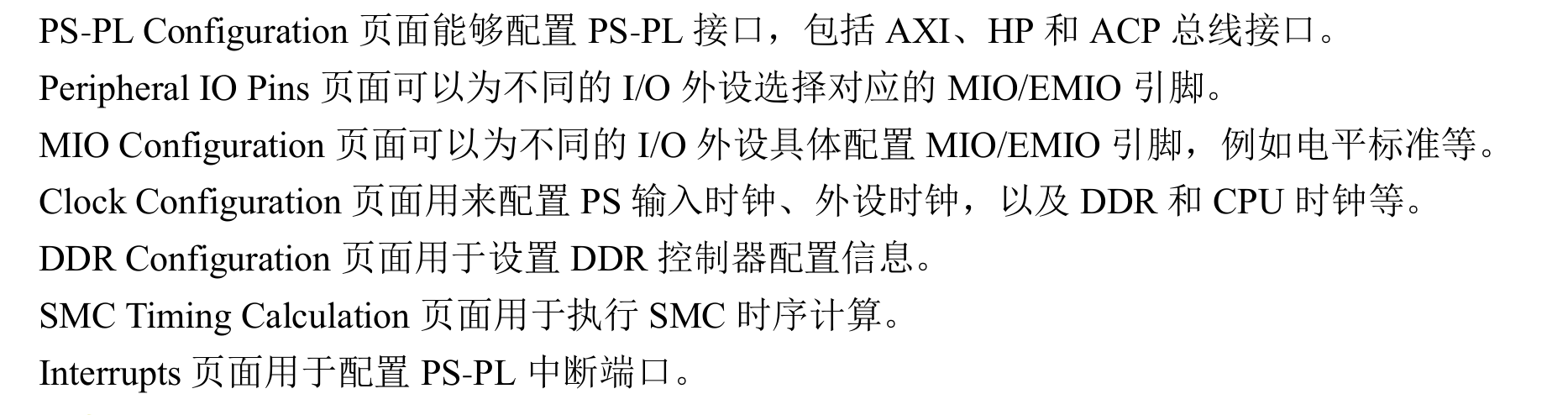

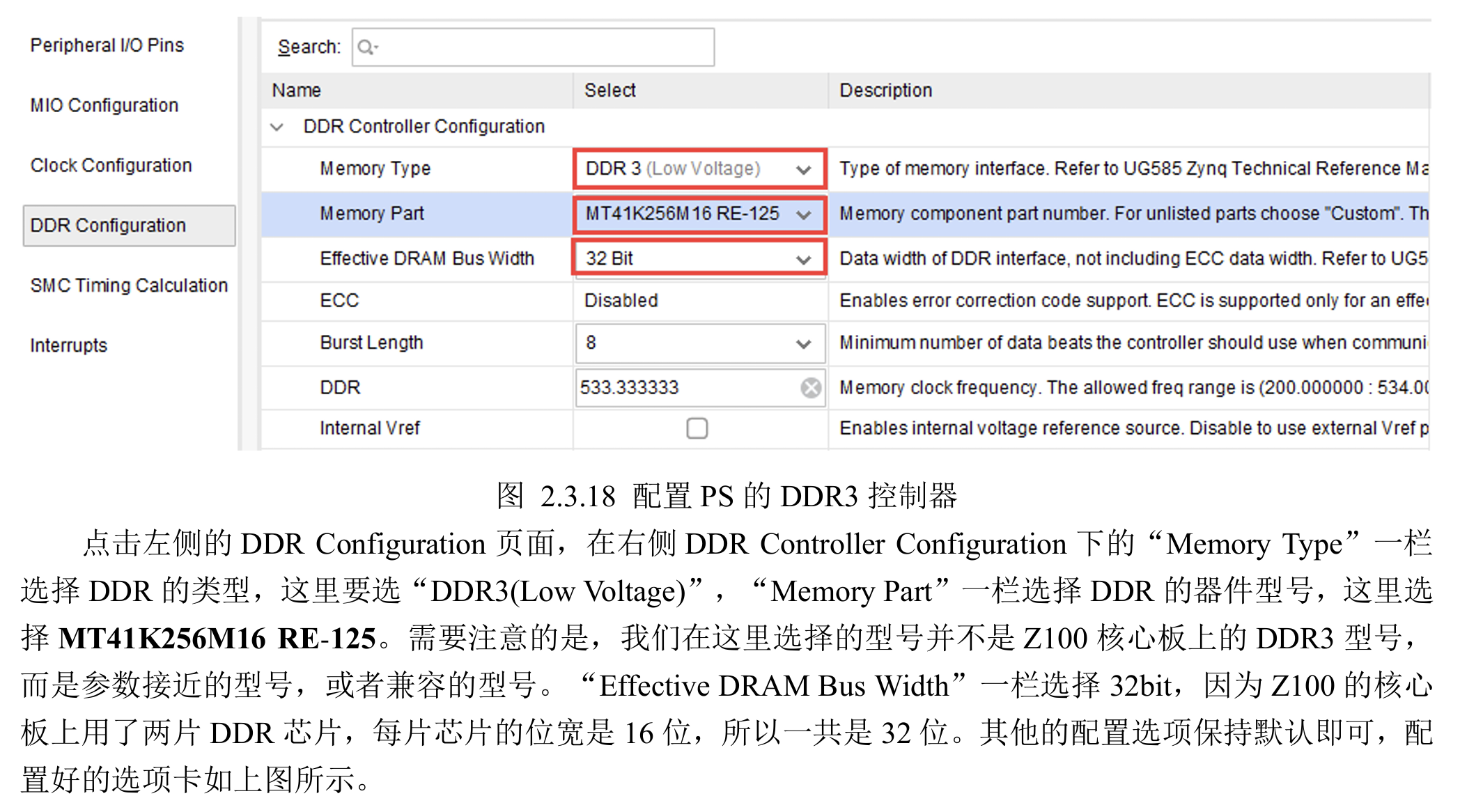

3. 配置PS的DDR3控制器

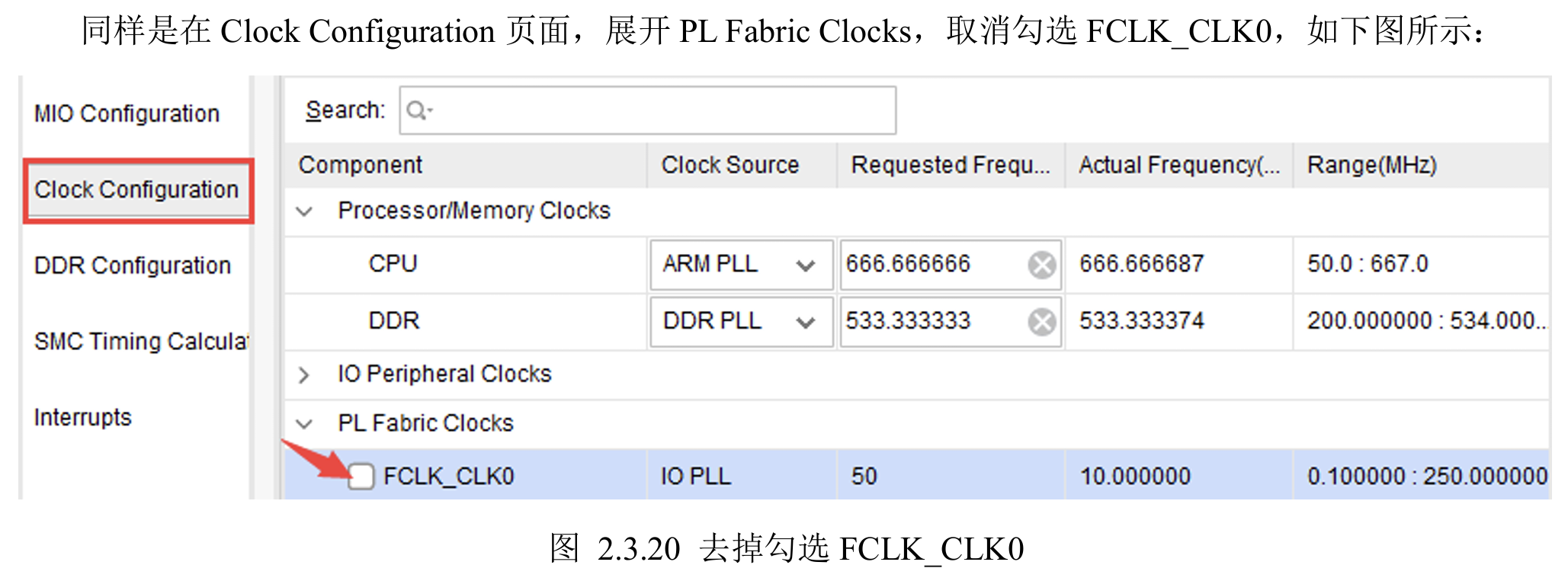

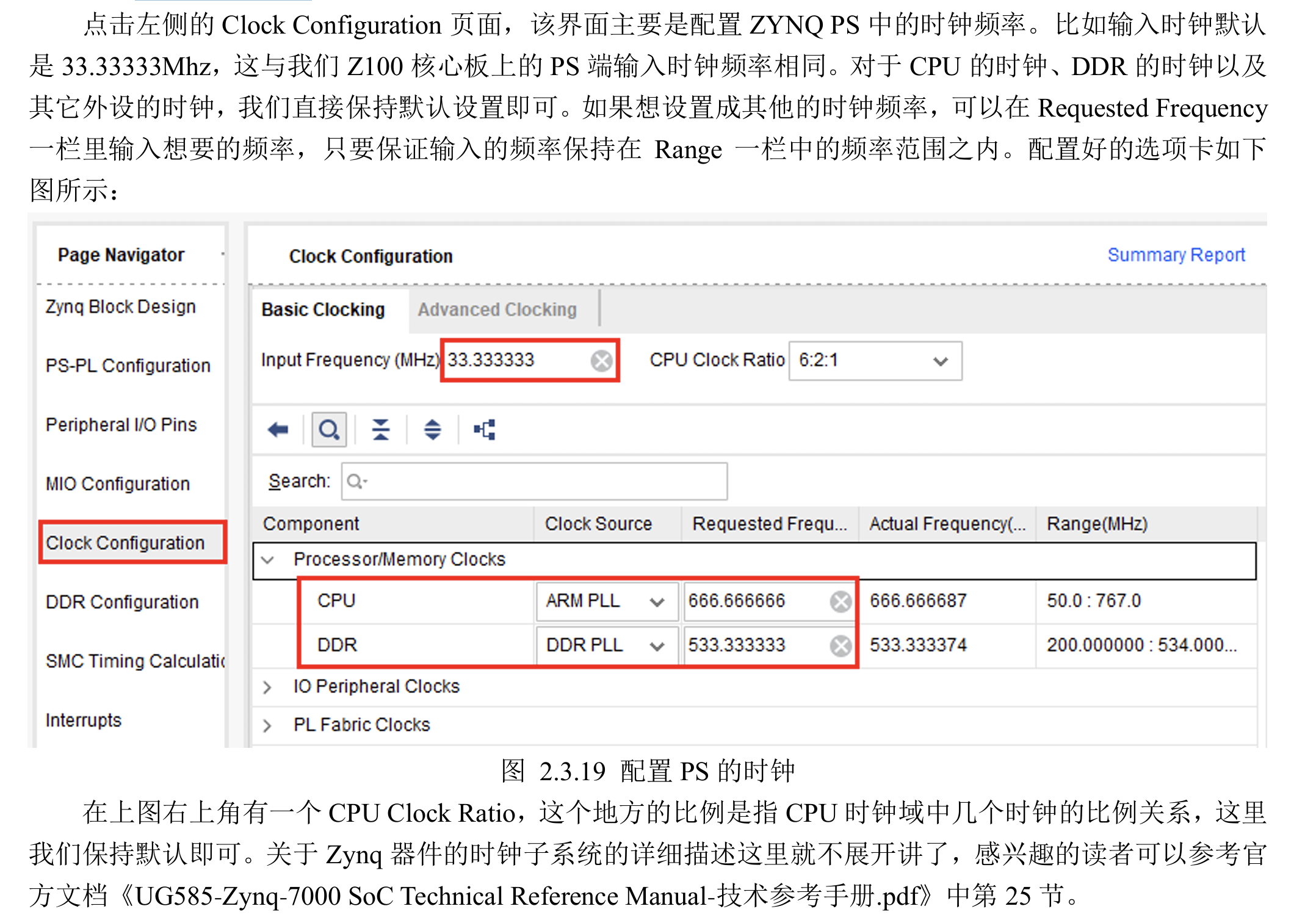

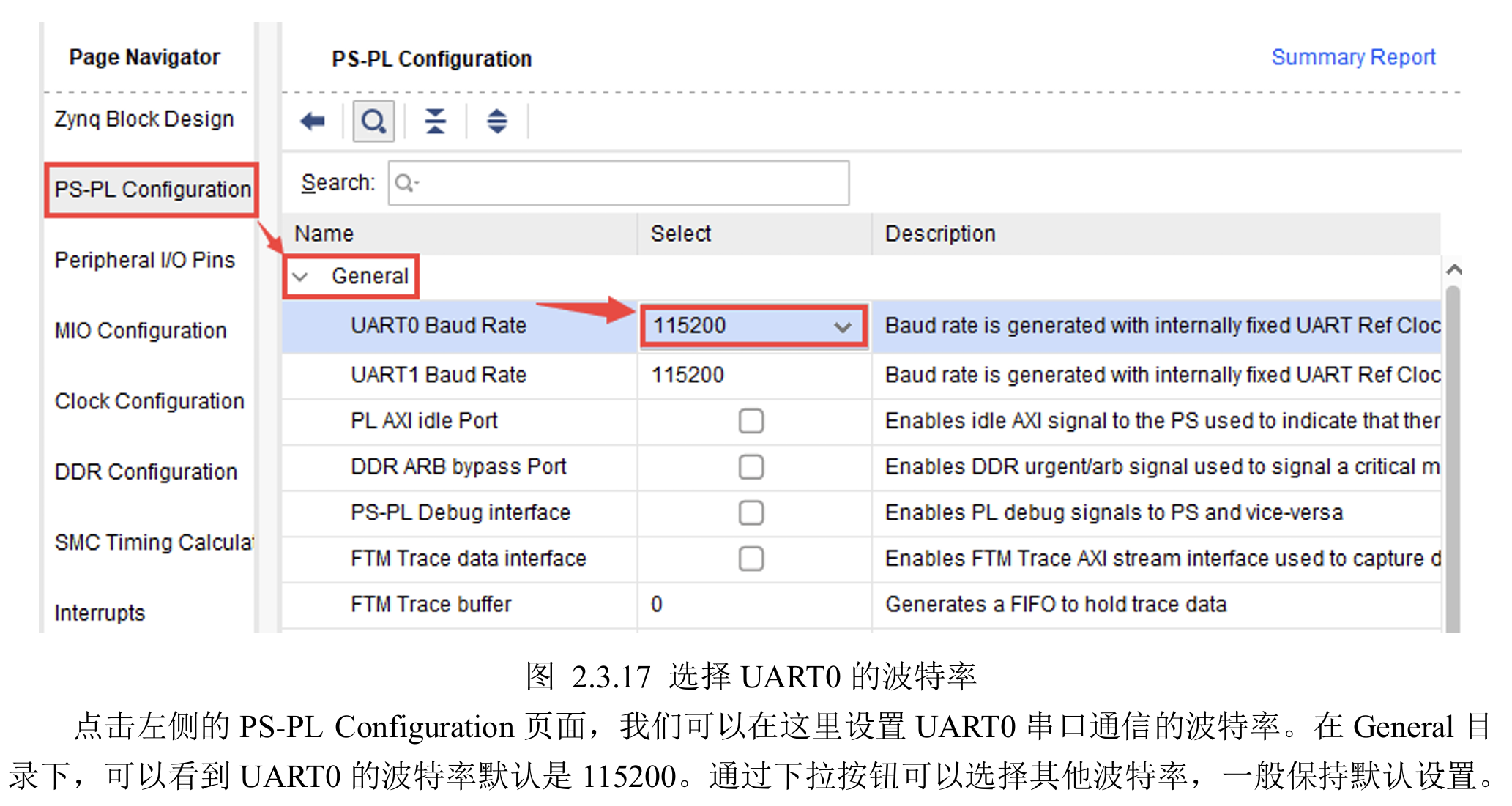

4. 配置PS的时钟

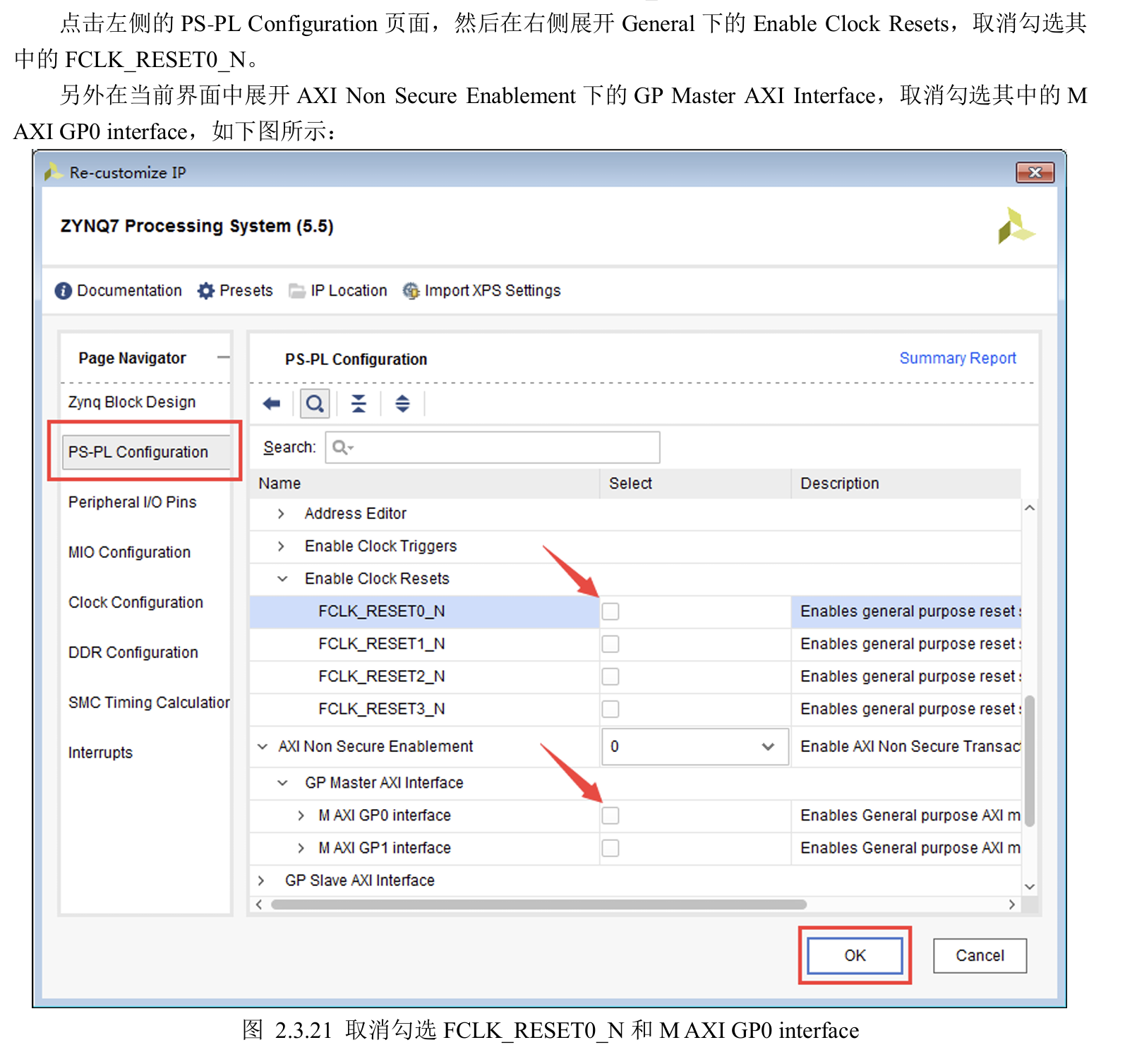

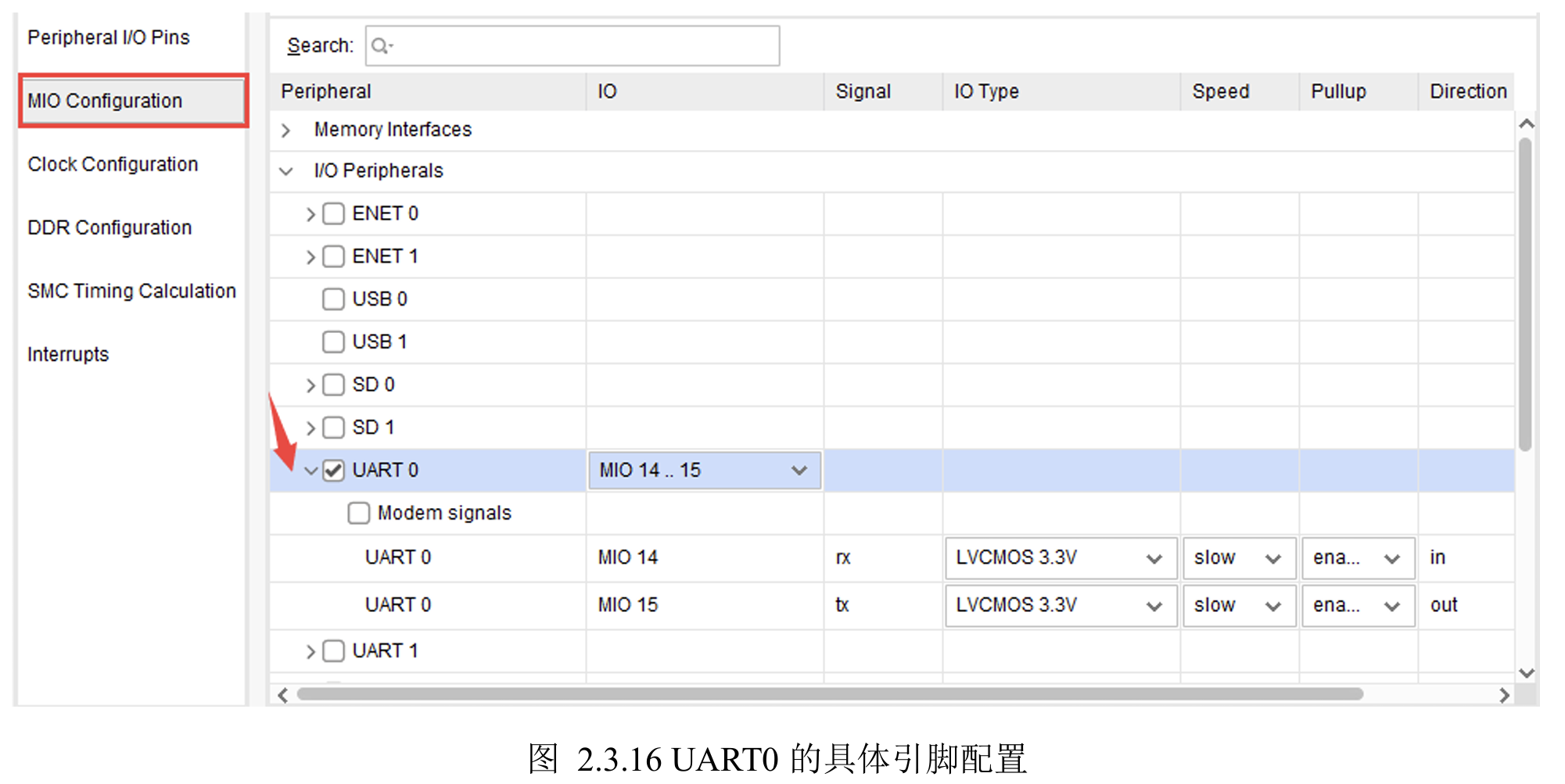

5. 关于PS中与PL端交互的接口信号



3、使用 Vitis HLS生成VIT的IP核

#include <ap_fixed.h>
#include <ap_int.h>

// 定义数据类型：16位定点数（6位整数，10位小数）
typedef ap_fixed<16, 6> data_t;

// 定义算子维度 32x32
#define DIM 32

// 顶层函数 - 名字已改为 vit，与你的项目设置匹配
void vit(
    data_t external_input[DIM],  // 外部输入
    data_t output[DIM],          // 计算结果
    ap_uint<2> mode,             // 模式：0-外部, 1-内建Patch1, 2-内建Patch2
    ap_uint<1> *trigger          // TDC 触发信号引脚
) {
    // --- 接口协议定义 ---
    #pragma HLS INTERFACE s_axilite port=external_input bundle=control
    #pragma HLS INTERFACE s_axilite port=output bundle=control
    #pragma HLS INTERFACE s_axilite port=mode bundle=control
    #pragma HLS INTERFACE s_axilite port=return bundle=control
    #pragma HLS INTERFACE ap_none port=trigger

    // --- 1. 静态权重矩阵 (1024个数据) ---
    // 使用宏自动生成 32x32 的填充数据
    static const data_t weights[DIM][DIM] = {
        #define R4(n) n*0.11, n*(-0.21), n*0.31, n*(-0.41)
        #define R8(n) R4(n), R4(n+1)
        #define R16(n) R8(n), R8(n+2)
        #define R32(n) R16(n), R16(n+4)
        R32(1), R32(2), R32(3), R32(4), R32(5), R32(6), R32(7), R32(8),
        R32(9), R32(10), R32(11), R32(12), R32(13), R32(14), R32(15), R32(16),
        R32(-1), R32(-2), R32(-3), R32(-4), R32(-5), R32(-6), R32(-7), R32(-8),
        R32(-9), R32(-10), R32(-11), R32(-12), R32(-13), R32(-14), R32(-15), R32(-16)
    };

    // --- 2. 内建测试 Patch (2组各32个数据) ---
    static const data_t internal_patch1[DIM] = {
        0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0,
        1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2.0,
        2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 3.0, 3.1, 3.2
    };
    static const data_t internal_patch2[DIM] = {
        -3.2, -3.1, -3.0, -2.9, -2.8, -2.7, -2.6, -2.5, -2.4, -2.3,
        -2.2, -2.1, -2.0, -1.9, -1.8, -1.7, -1.6, -1.5, -1.4, -1.3,
        -1.2, -1.1, -1.0, -0.9, -0.8, -0.7, -0.6, -0.5, -0.4, -0.3, -0.2, -0.1
    };

    // --- 3. 输入缓冲与选择 ---
    data_t current_input[DIM];
    #pragma HLS ARRAY_PARTITION variable=current_input complete

    if (mode == 1) {
        for(int k=0; k<DIM; k++) current_input[k] = internal_patch1[k];
    } else if (mode == 2) {
        for(int k=0; k<DIM; k++) current_input[k] = internal_patch2[k];
    } else {
        for(int k=0; k<DIM; k++) current_input[k] = external_input[k];
    }

    // --- 4. 触发信号拉高：计算正式开始 ---
    *trigger = 1;

    // --- 5. 核心 32x32 矩阵乘法 ---
    // 完全展开循环，确保 1024 个 DSP 单元在相近时间点翻转
    for (int i = 0; i < DIM; i++) {
        #pragma HLS UNROLL
        data_t sum = 0;
        for (int j = 0; j < DIM; j++) {
            #pragma HLS UNROLL
            sum += current_input[j] * weights[i][j];
        }
        output[i] = sum;
    }

    // --- 6. 计算结束：拉低触发信号 ---
    *trigger = 0;
}

导出IP核时由于时间戳溢出报错
需要打补丁，教程见该链接 Xilinx系列bug
然后把这个生成的IP核导入block design

4、生成TDC IP核

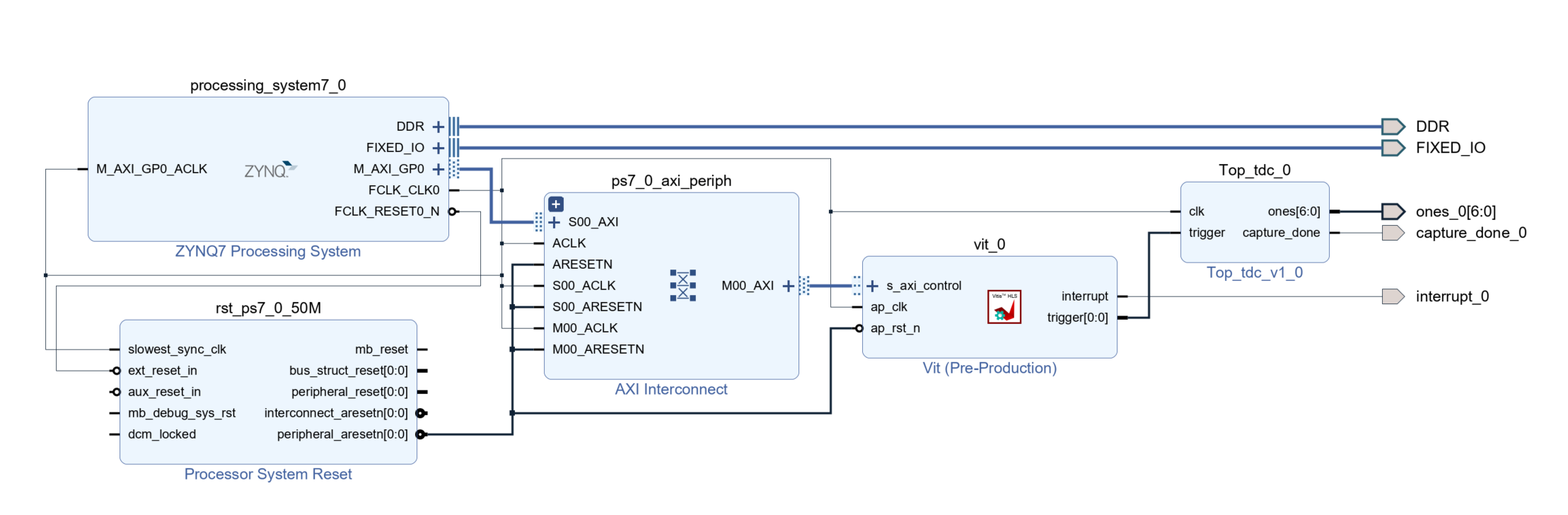

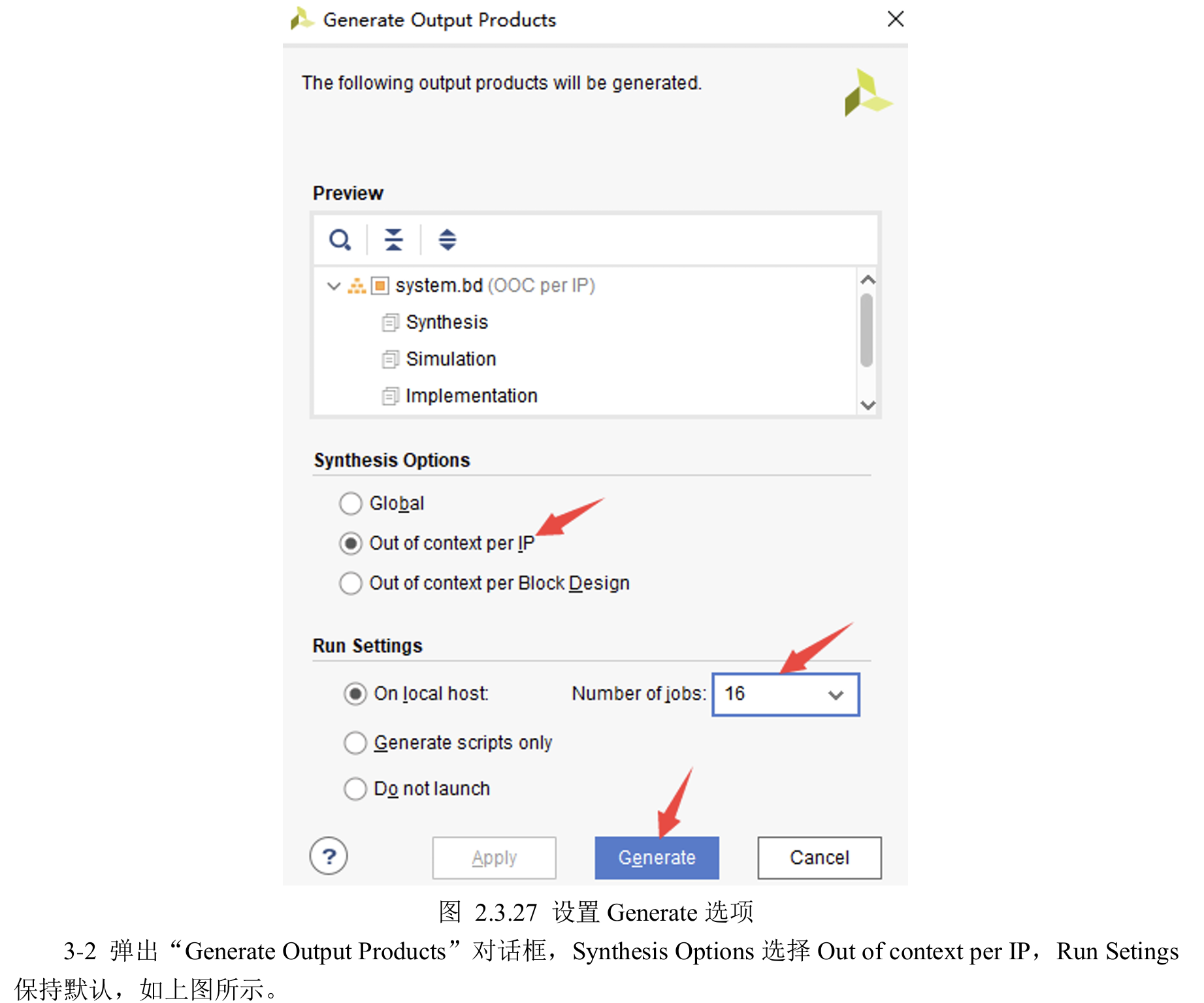

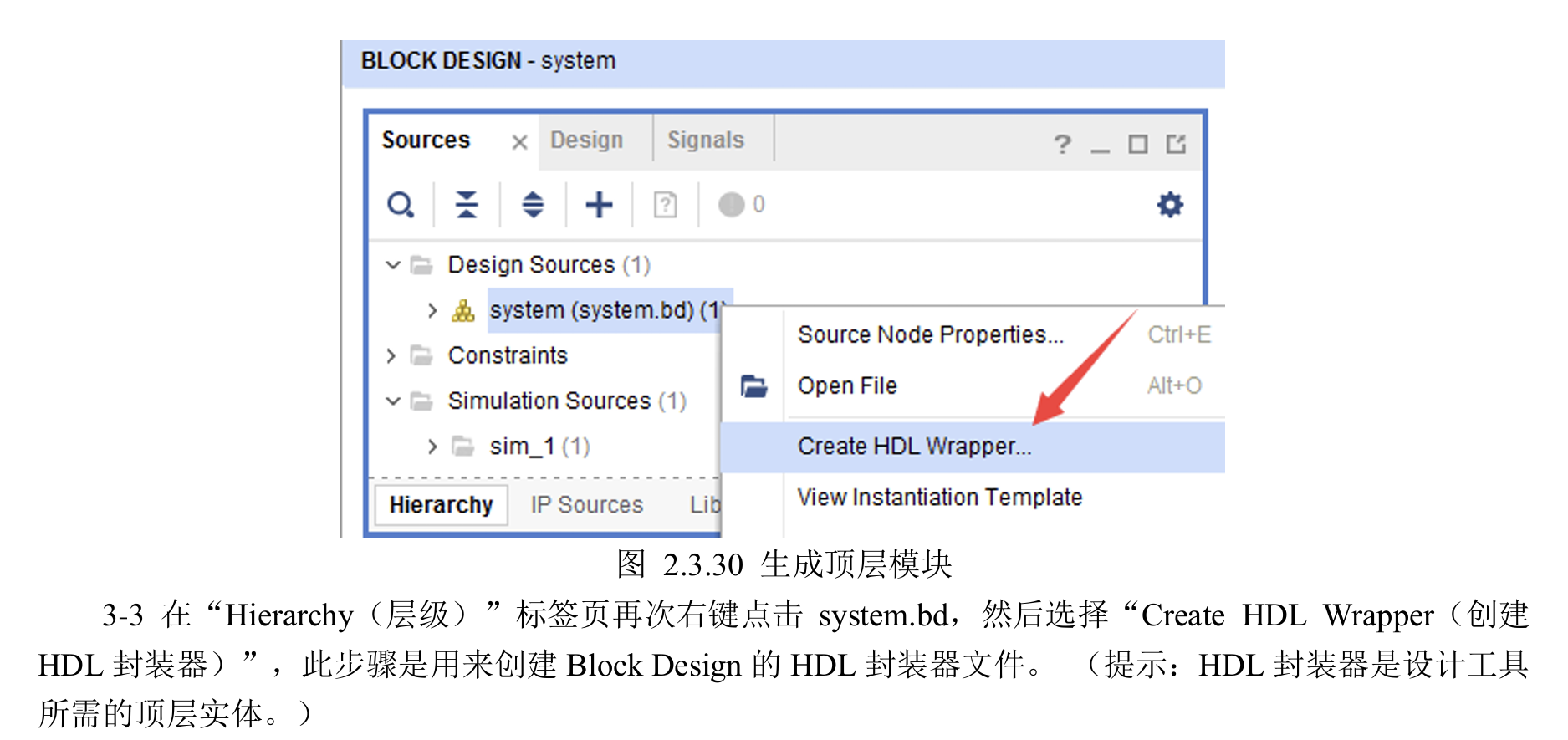

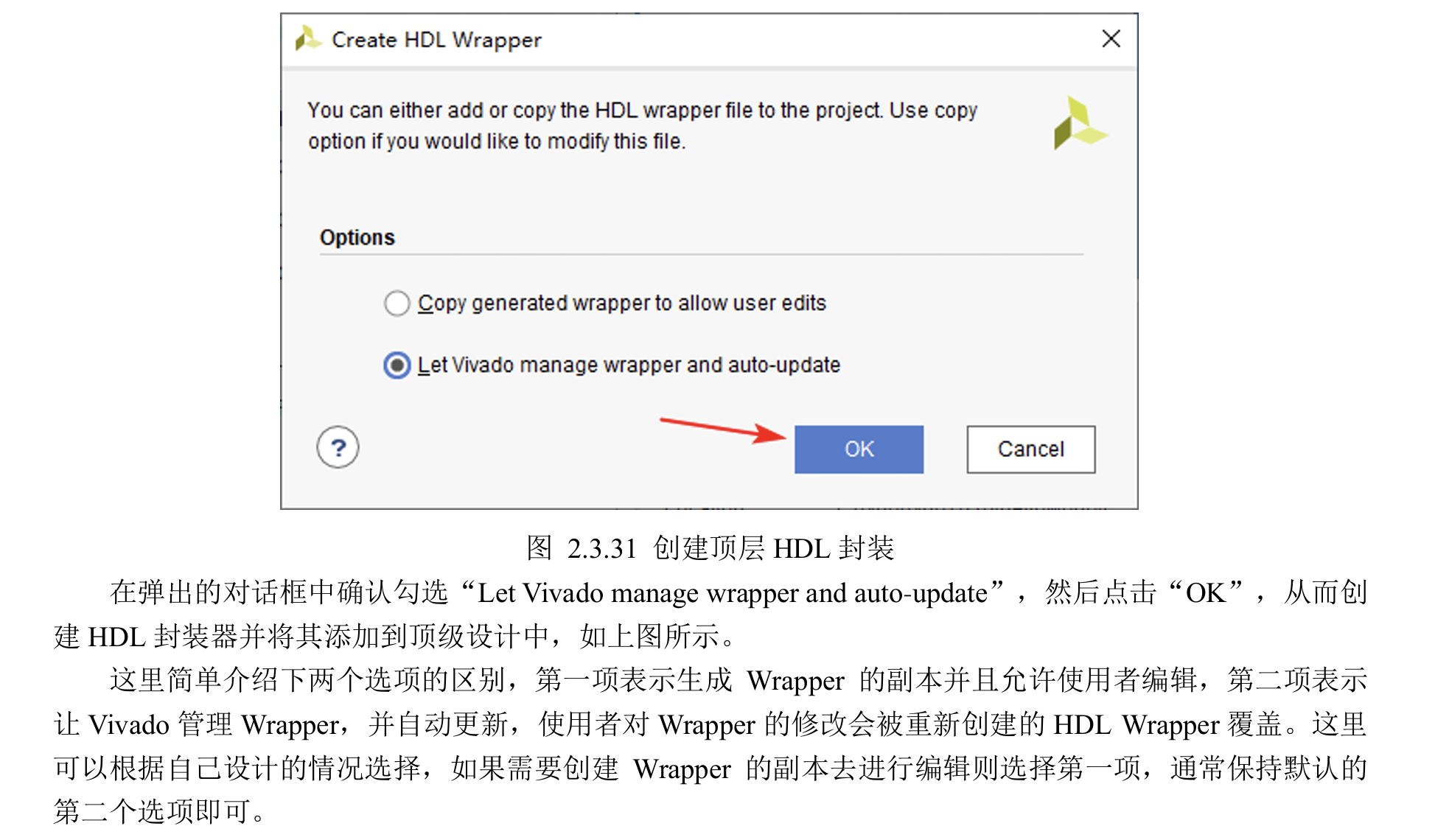

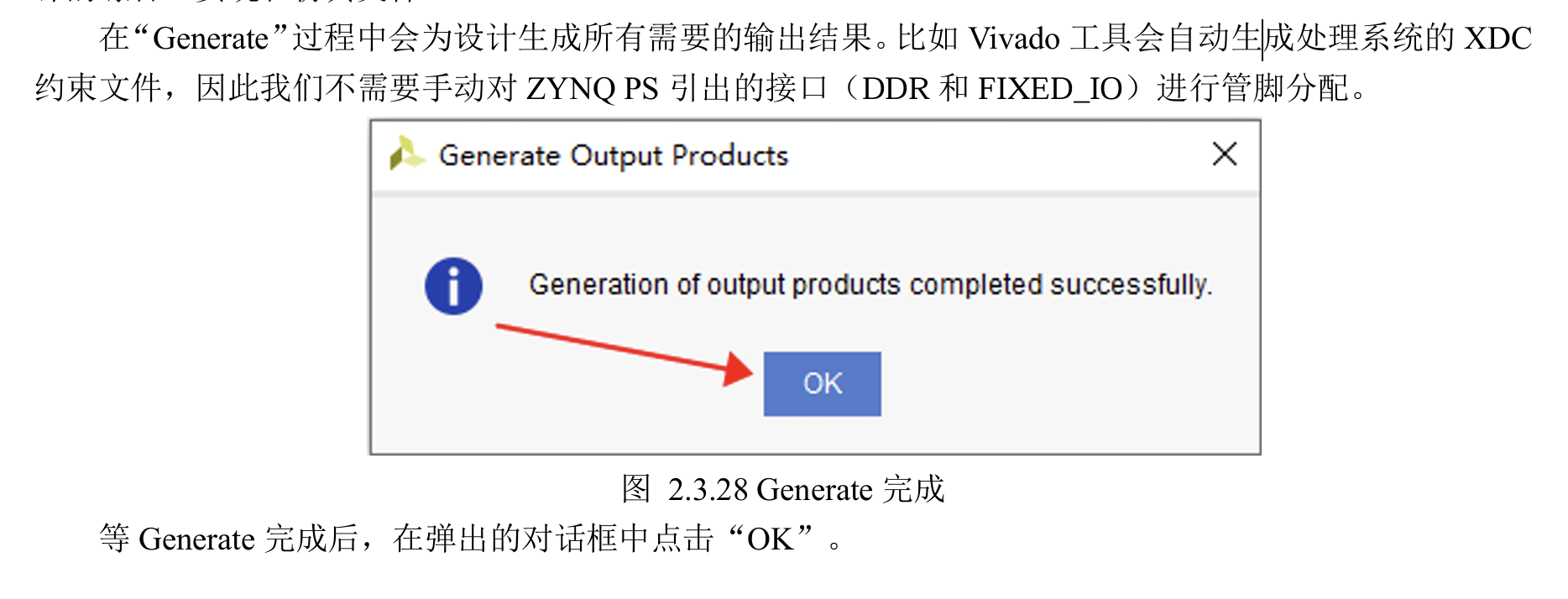

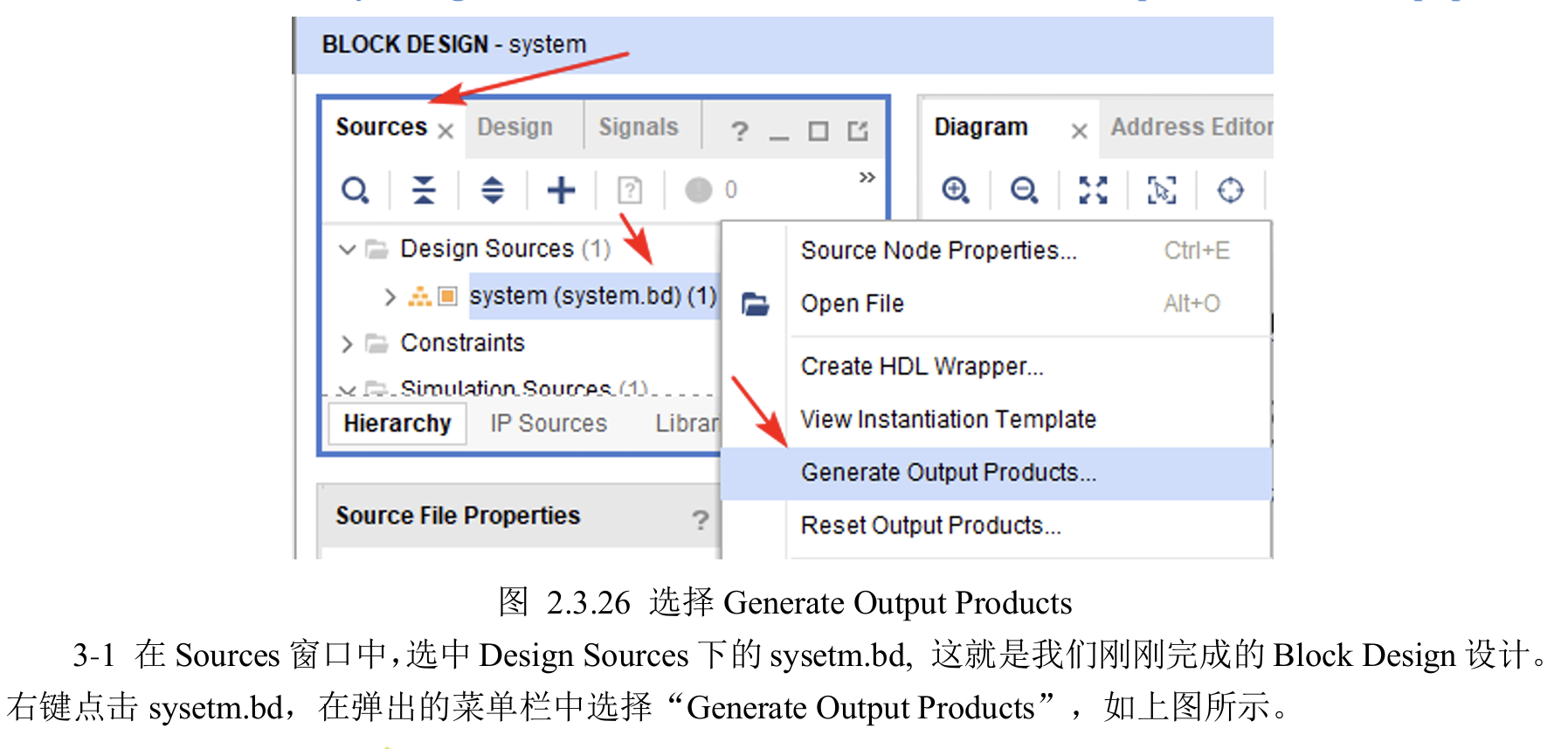

5、生成顶层HDL模块

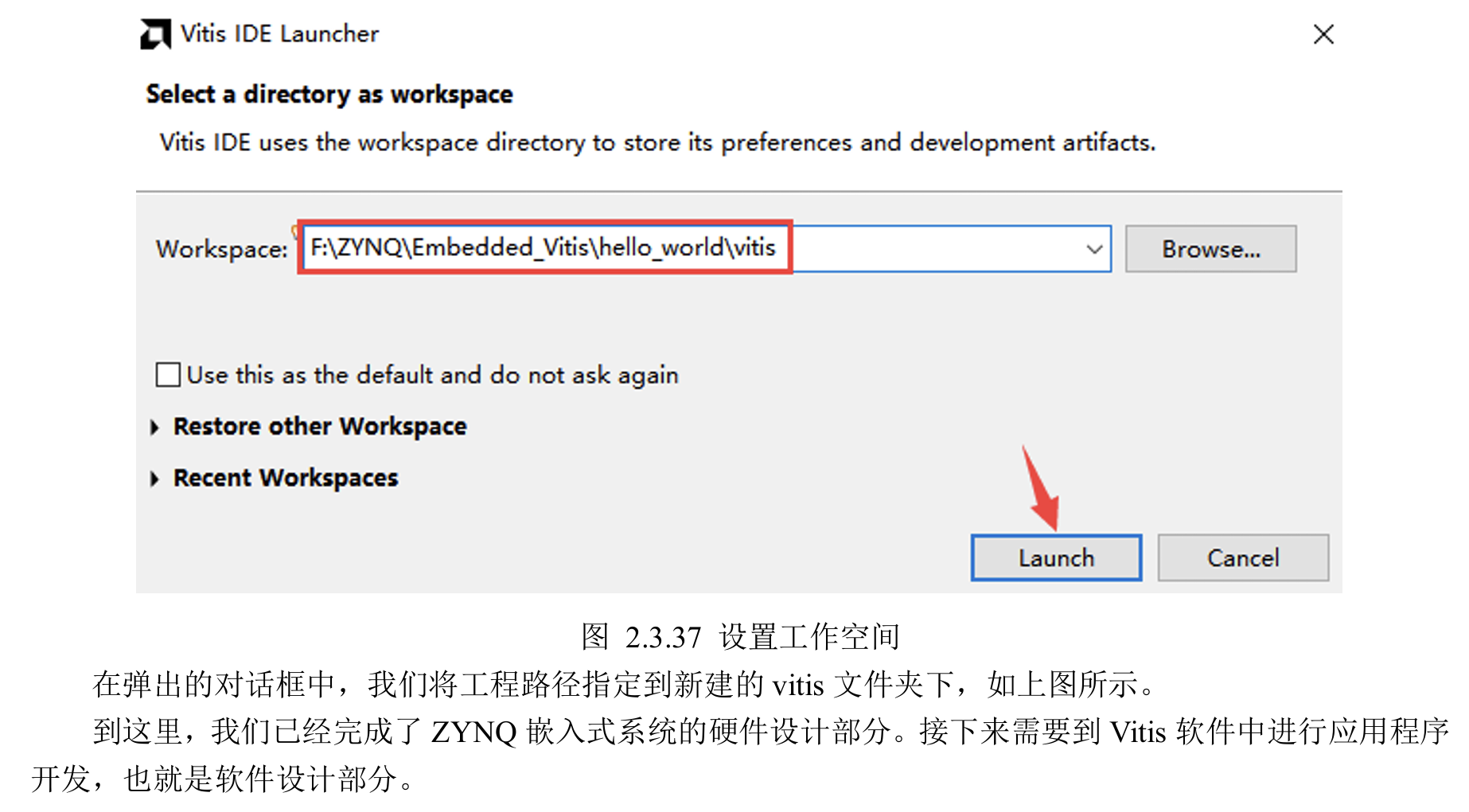

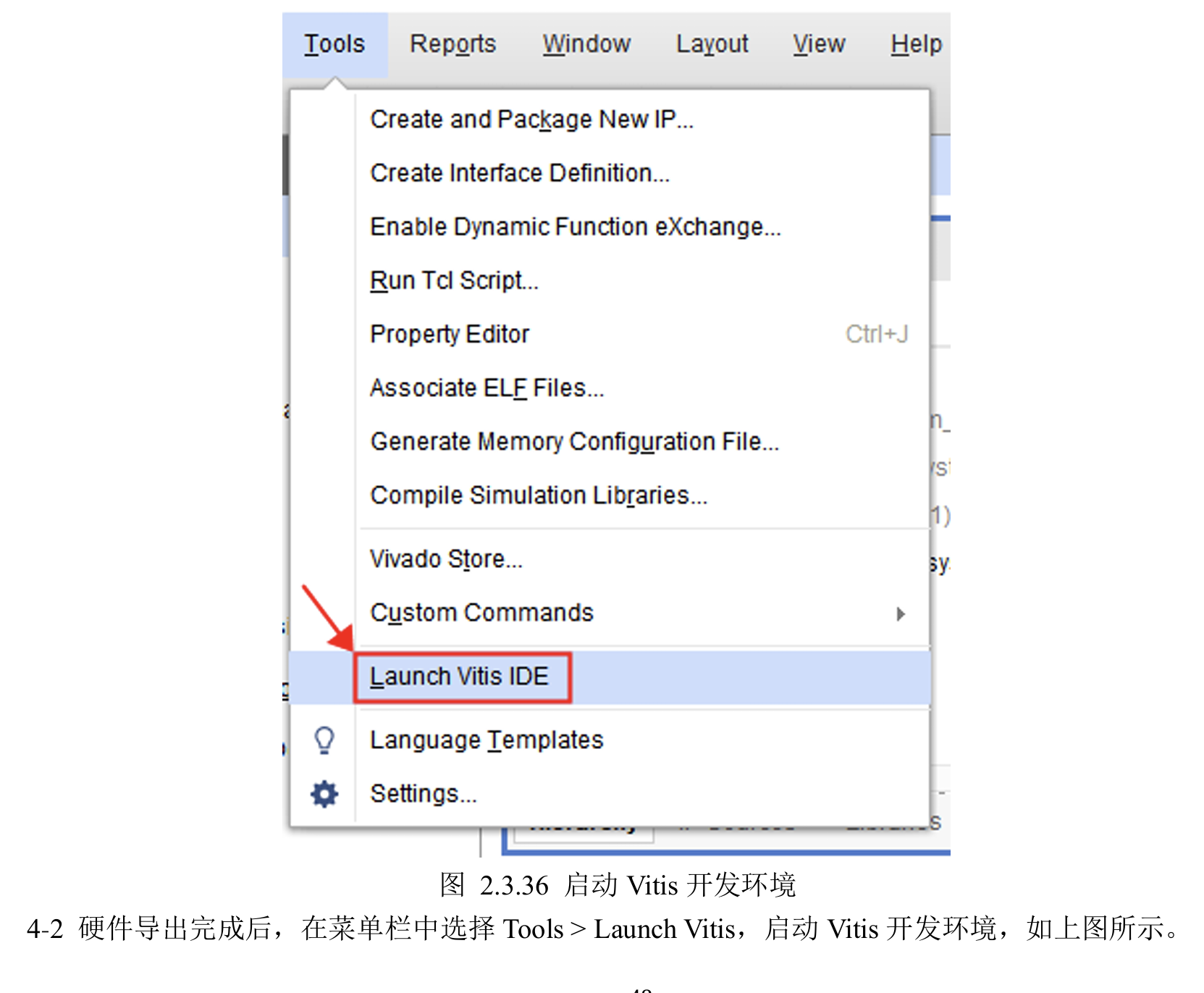

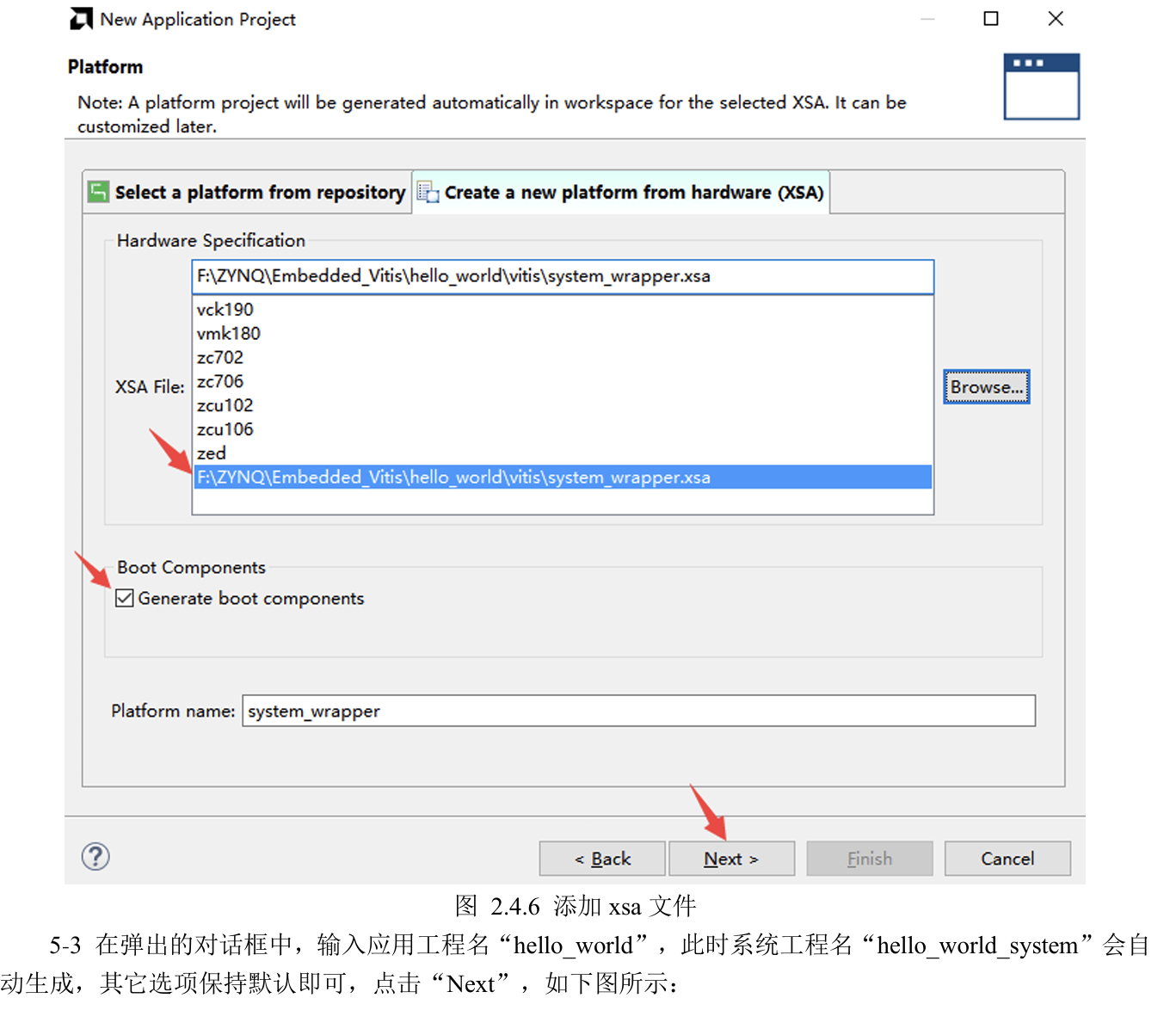

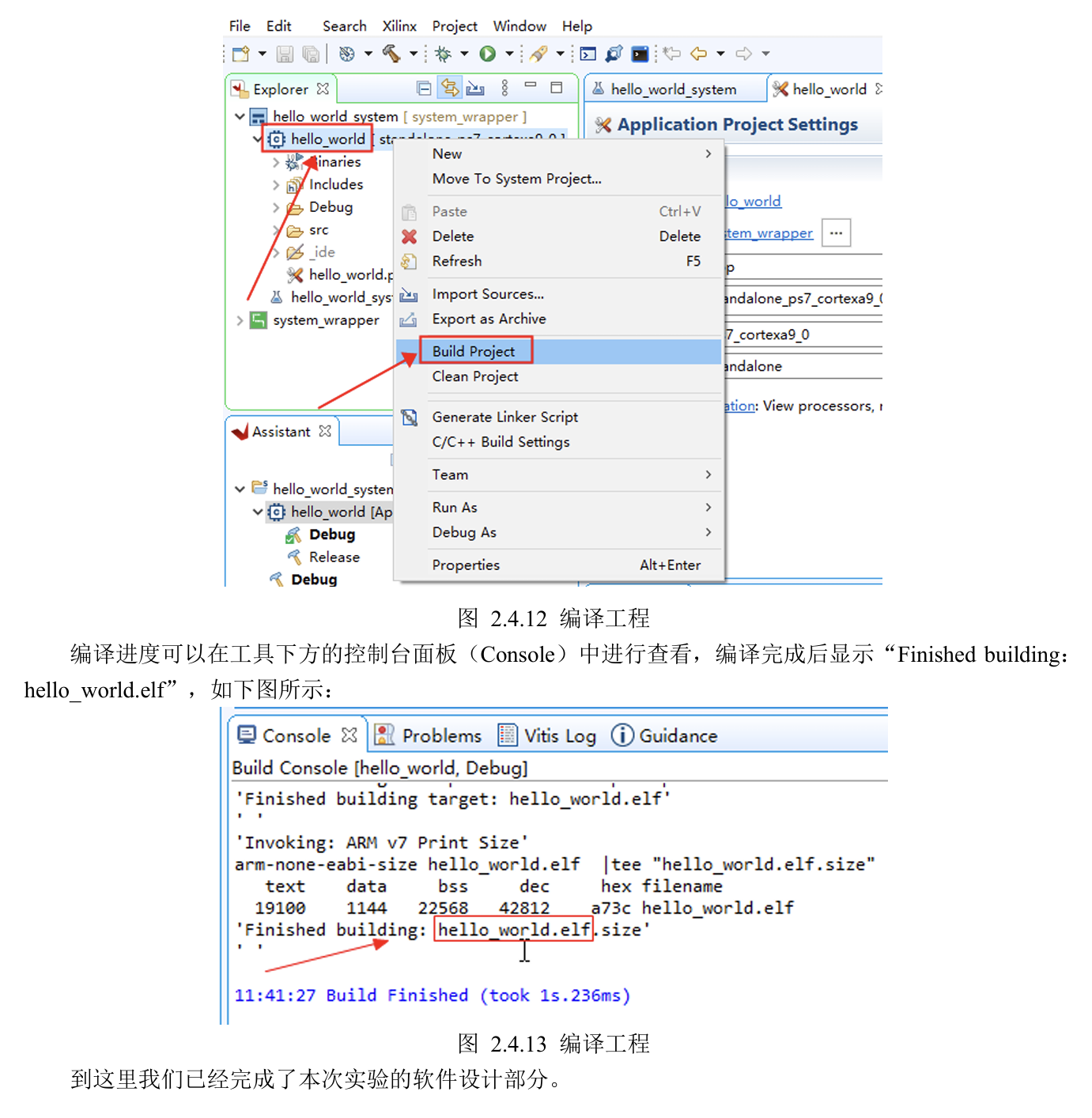

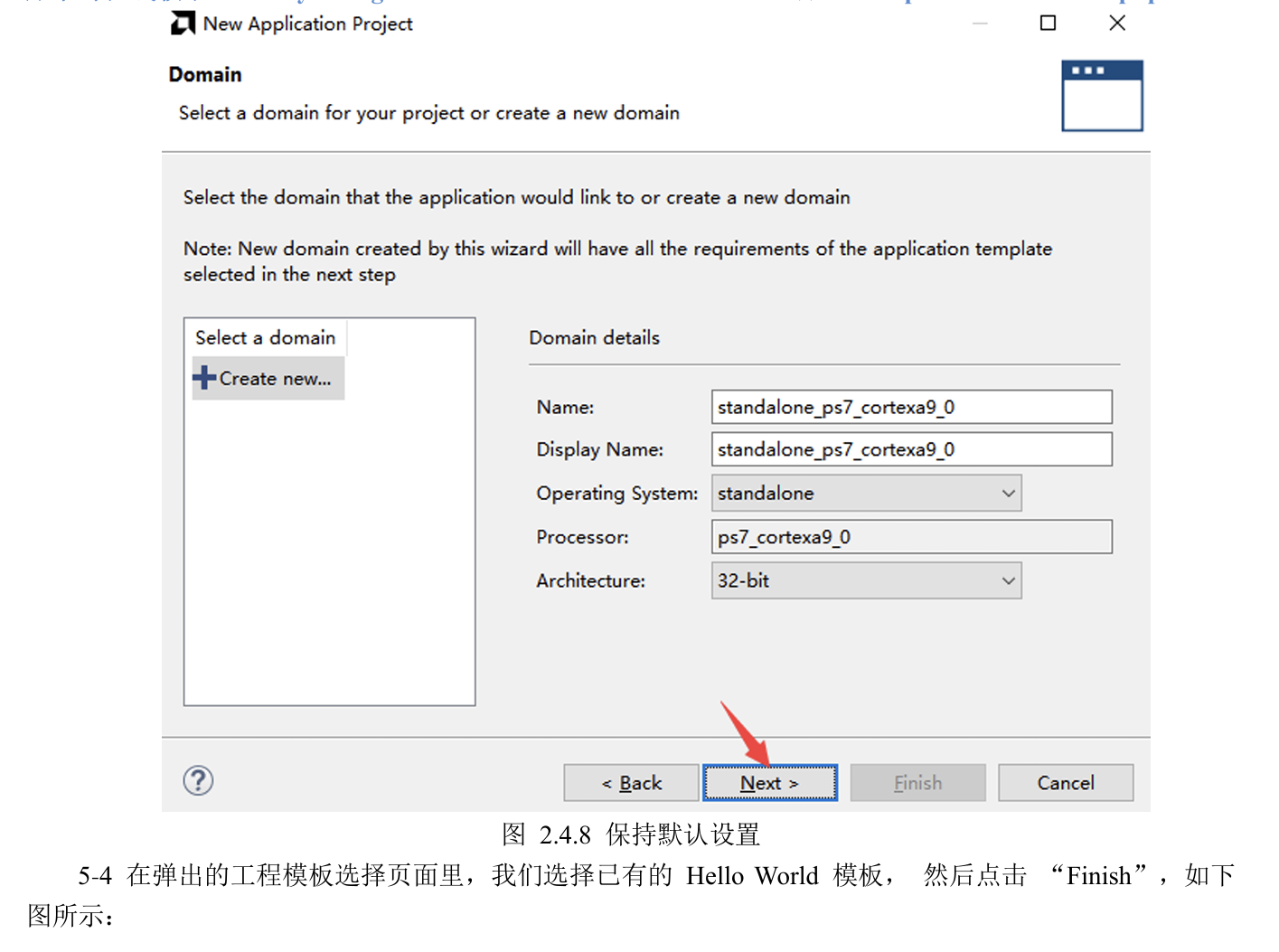

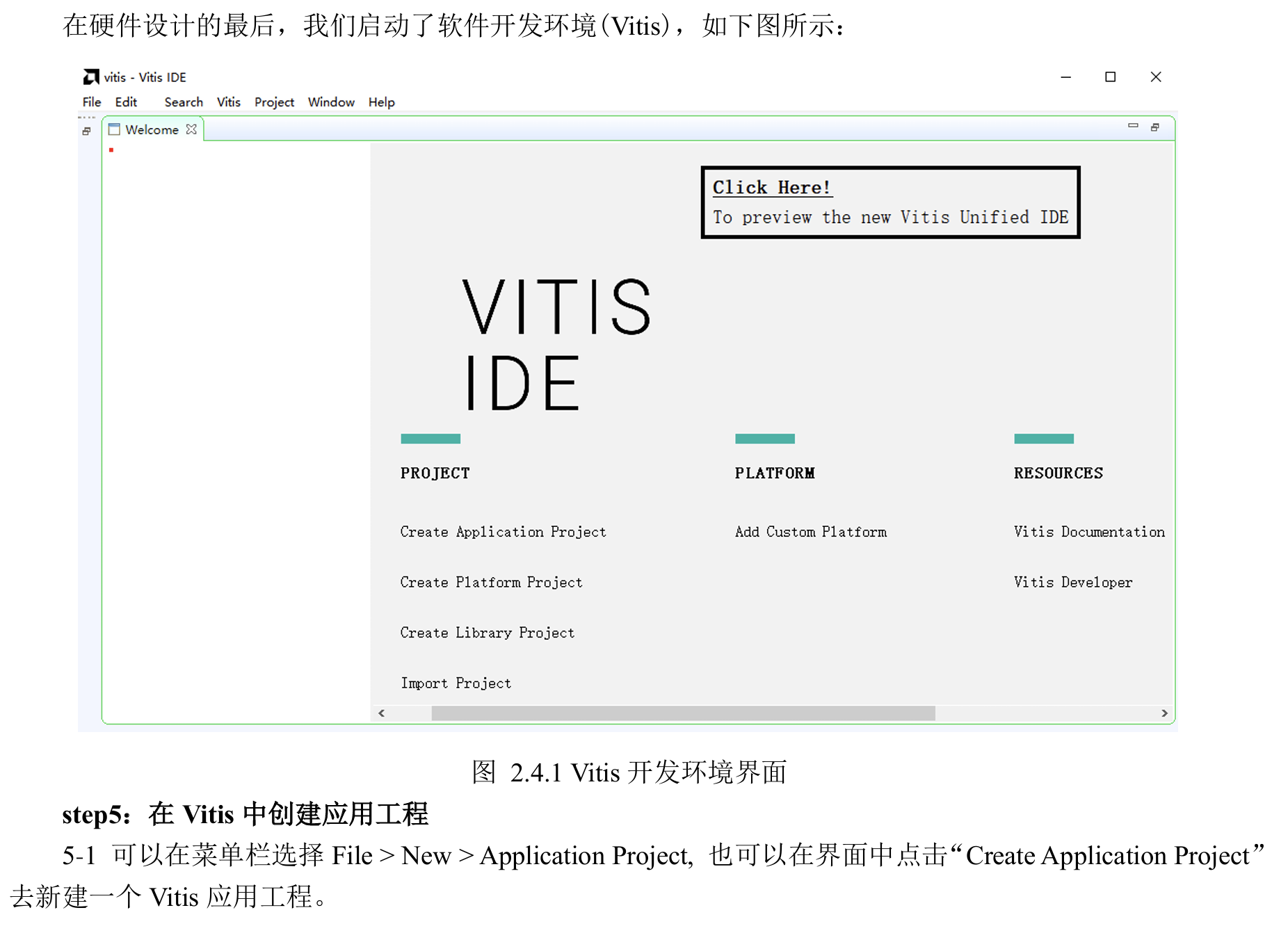

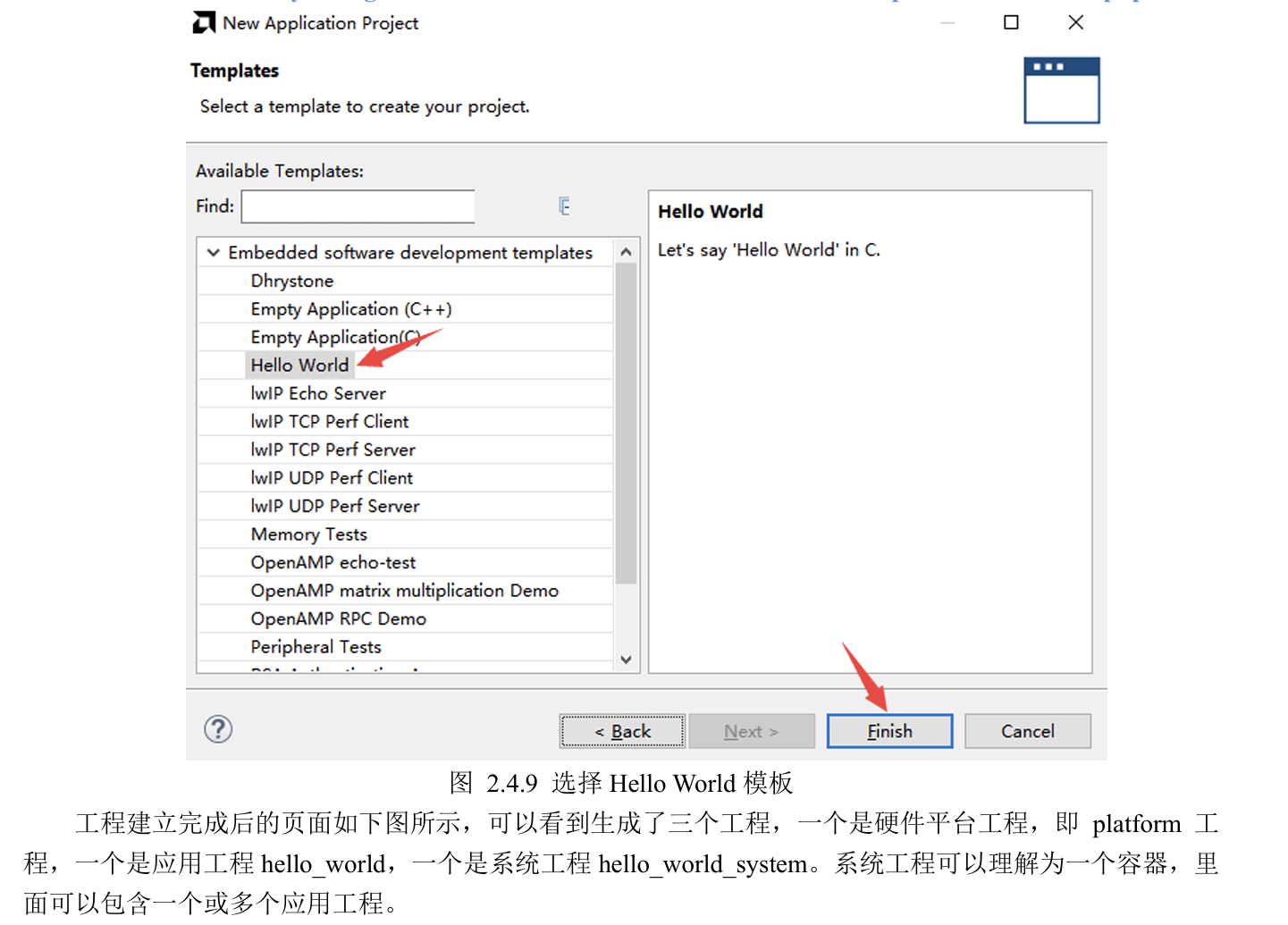

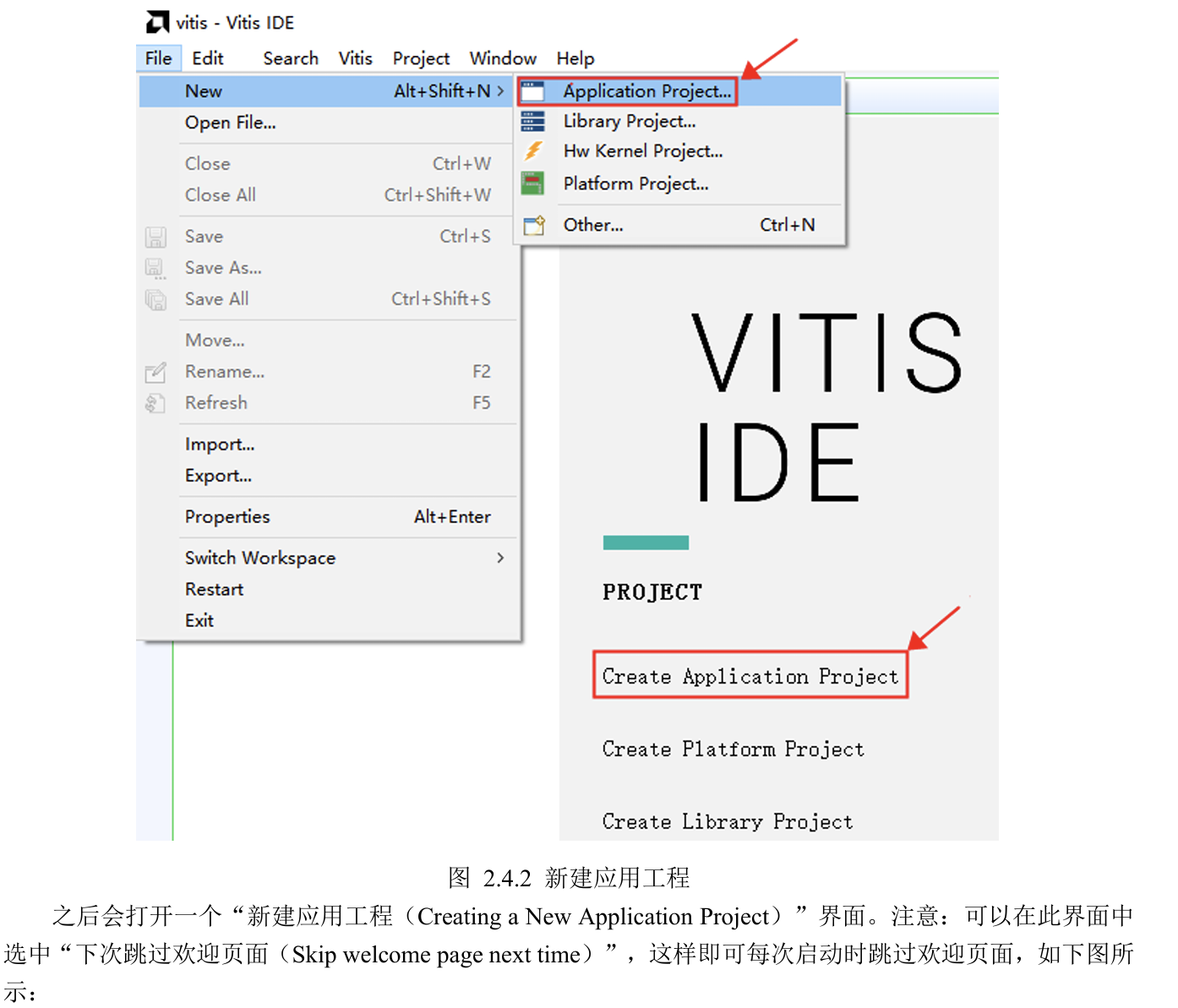

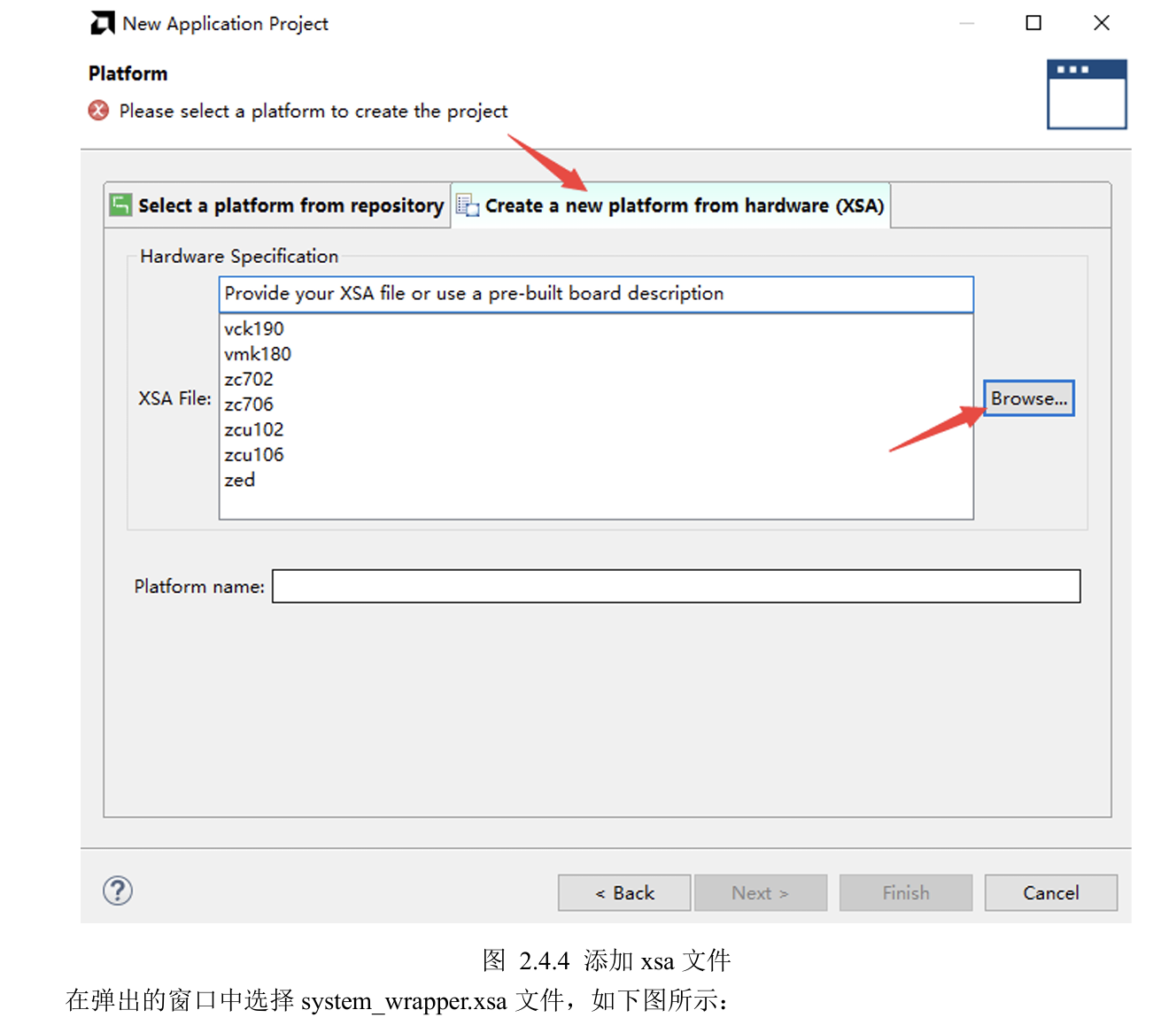

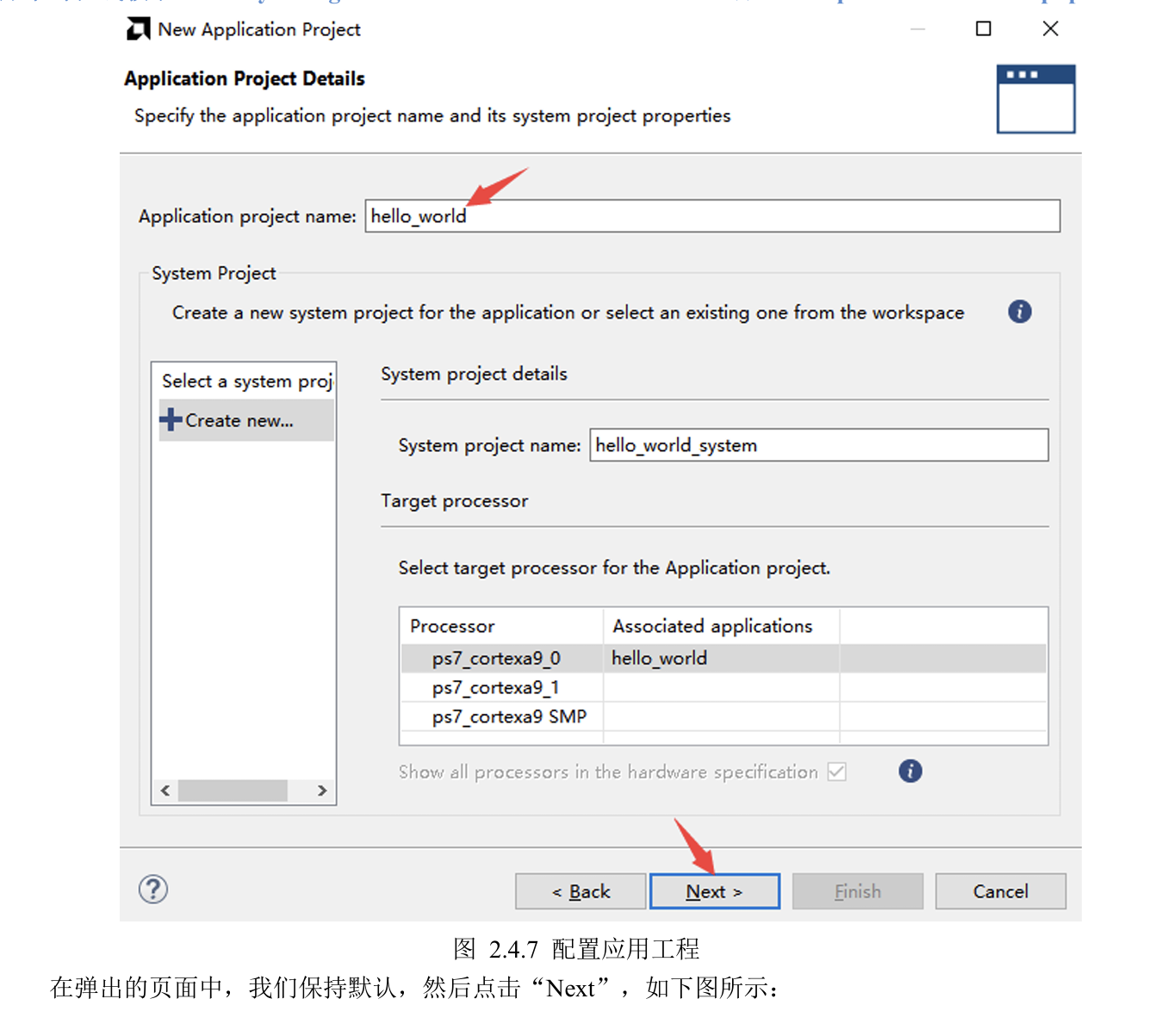

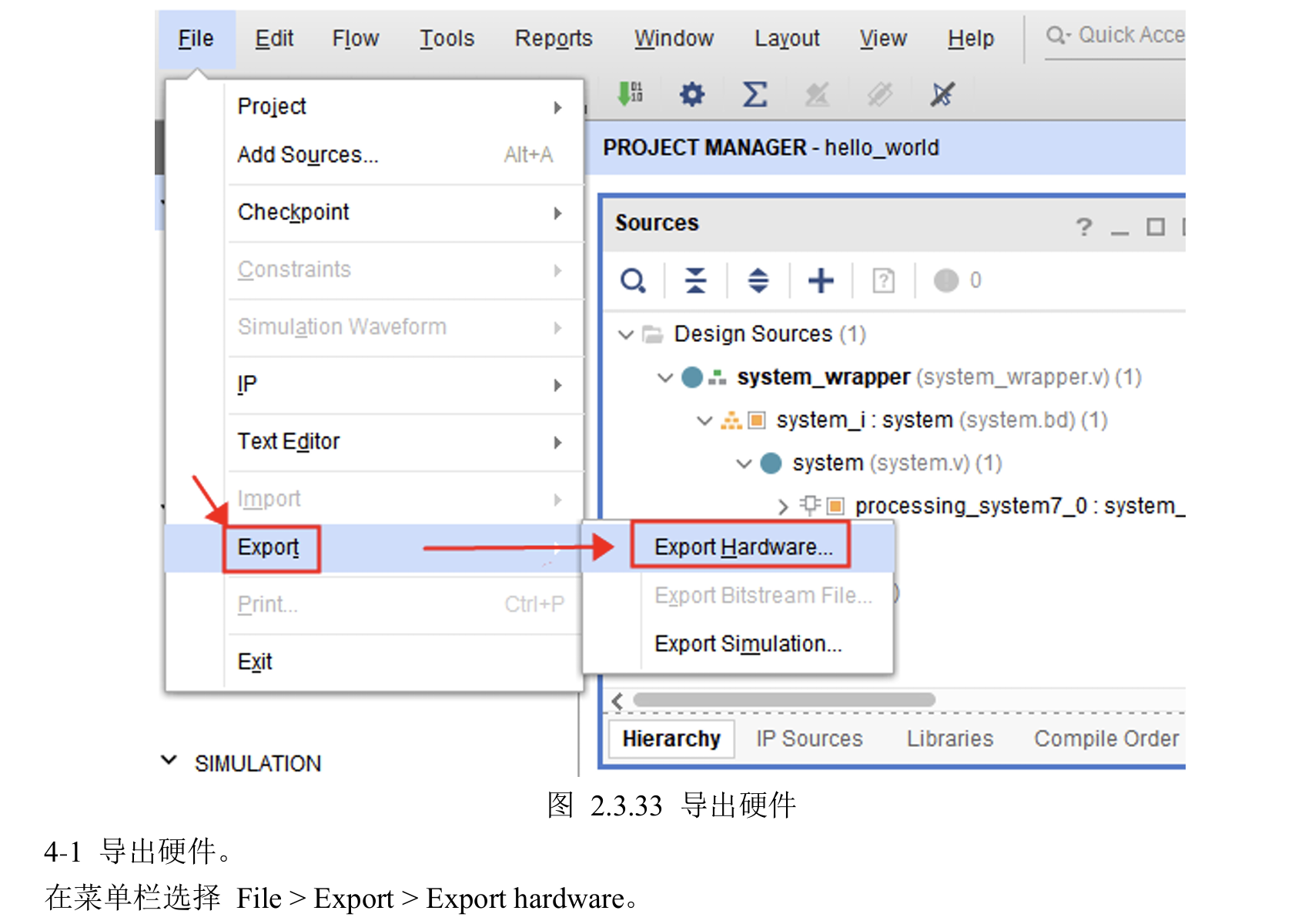

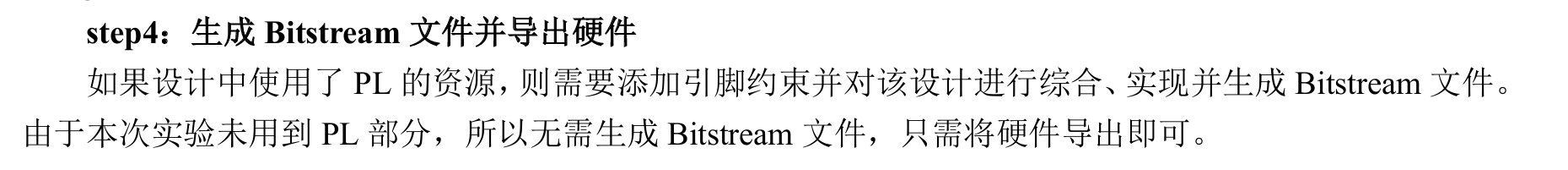

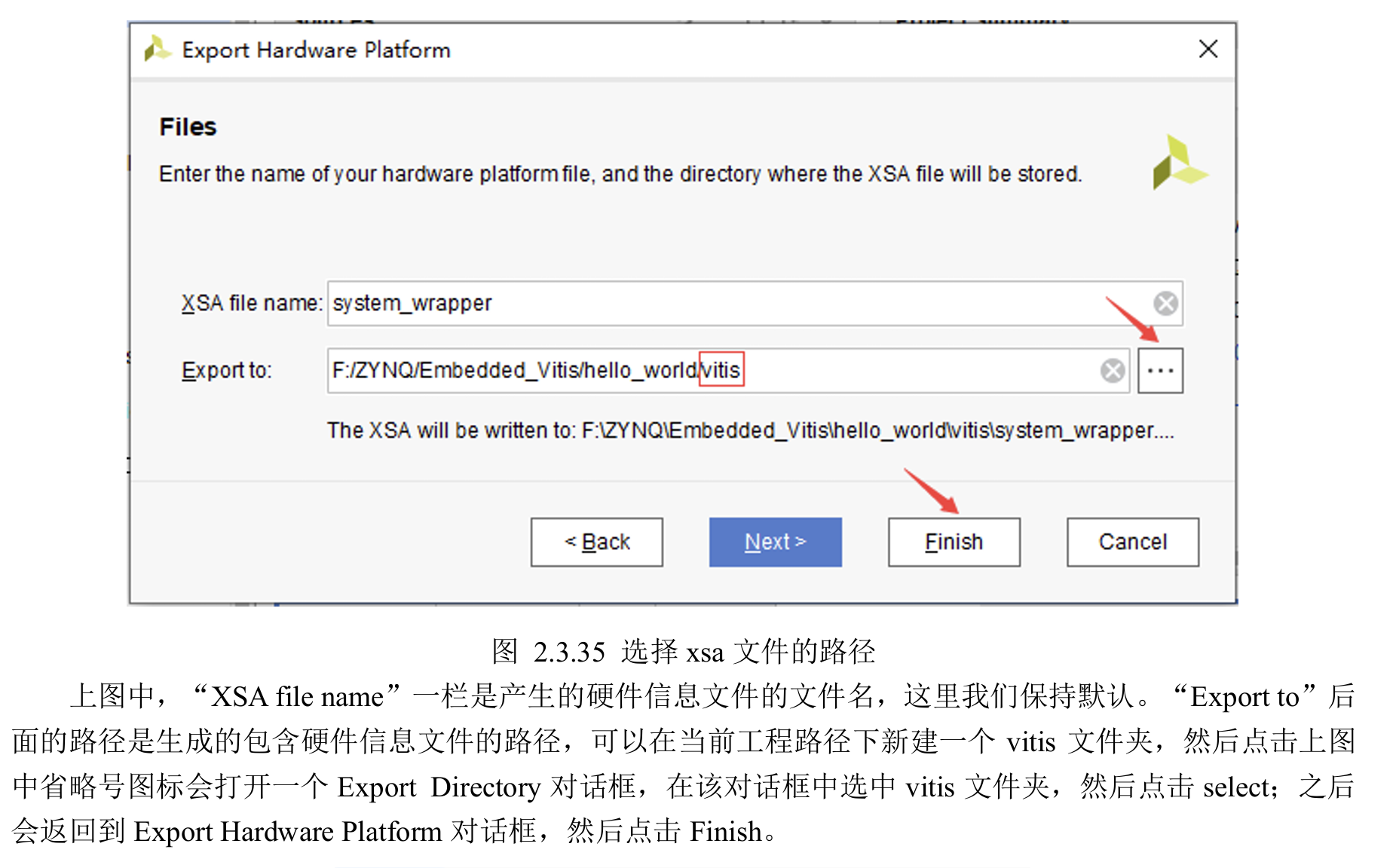

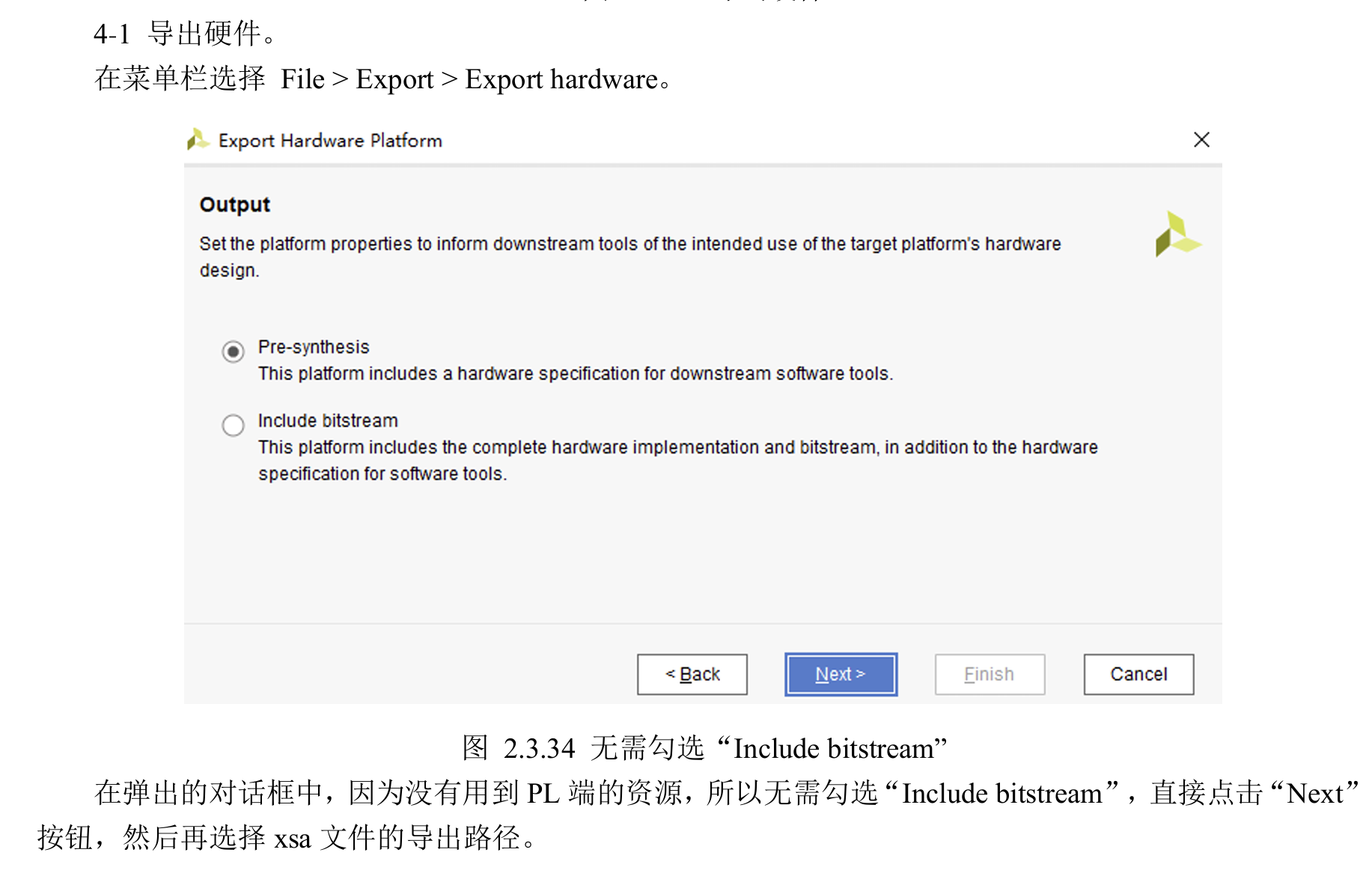

6、软件设计

main.c代码如下：

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "xvit.h"       // HLS 生成的驱动
#include "xparameters.h" // 包含硬件基地址信息

// 实例定义
XVit VitInst;

int main()
{
    init_platform();
    printf("--- ViT Side-Channel Experiment: Started ---\n\r");

    int status;
    // 1. 初始化 IP 核
    // 注意：这里的 XPAR_VIT_0_DEVICE_ID 需检查 xparameters.h 是否对应
    status = XVit_Initialize(&VitInst, XPAR_VIT_0_DEVICE_ID);
    if (status != XST_SUCCESS) {
        printf("Error: ViT Initialization Failed!\n\r");
        return -1;
    }

    // 2. 准备数据
    // 虽然 HLS 内部是 ap_fixed<16,6>，但 AXI 总线传输的是 32 位 Word (u32)
    u32 my_input[32];
    u32 my_output[32];

    // 初始化输入数据（比如设置为全 1 的定点数表示，或者任意随机值）
    for(int i = 0; i < 32; i++) {
        my_input[i] = 0x0040; // 这是一个示例定点数值
    }

    // 3. 将输入数据写入 IP 核内部缓冲区
    // 对应 xvit.h 第 97 行
    XVit_Write_external_input_Words(&VitInst, 0, my_input, 32);

    // 4. 设置运行模式
    // Mode 0: 外部数据 (my_input)
    // Mode 1: 内置 Patch 1
    // Mode 2: 内置 Patch 2
    XVit_Set_mode(&VitInst, 1);

    // 5. 启动计算 (核心触发点)
    // 执行这一行时，PL 端的 trigger 引脚会立刻拉高，ILA 开始记录 TDC
    XVit_Start(&VitInst);
    printf("ViT Op Triggered. Calculating...\n\r");

    // 6. 等待硬件计算完成
    while (!XVit_IsDone(&VitInst));

    // 7. 读取结果 (使用正确的带 _r 的函数名)
    // 对应 xvit.h 第 108 行
    XVit_Read_output_r_Words(&VitInst, 0, my_output, 32);

    printf("Calculation Finished! Output[0] = %08x\n\r", (unsigned int)my_output[0]);

    cleanup_platform();
    return 0;
}

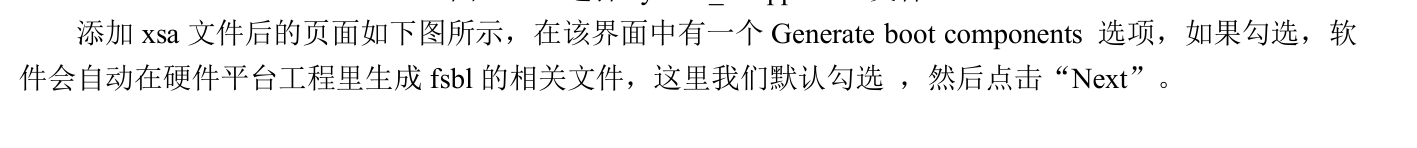

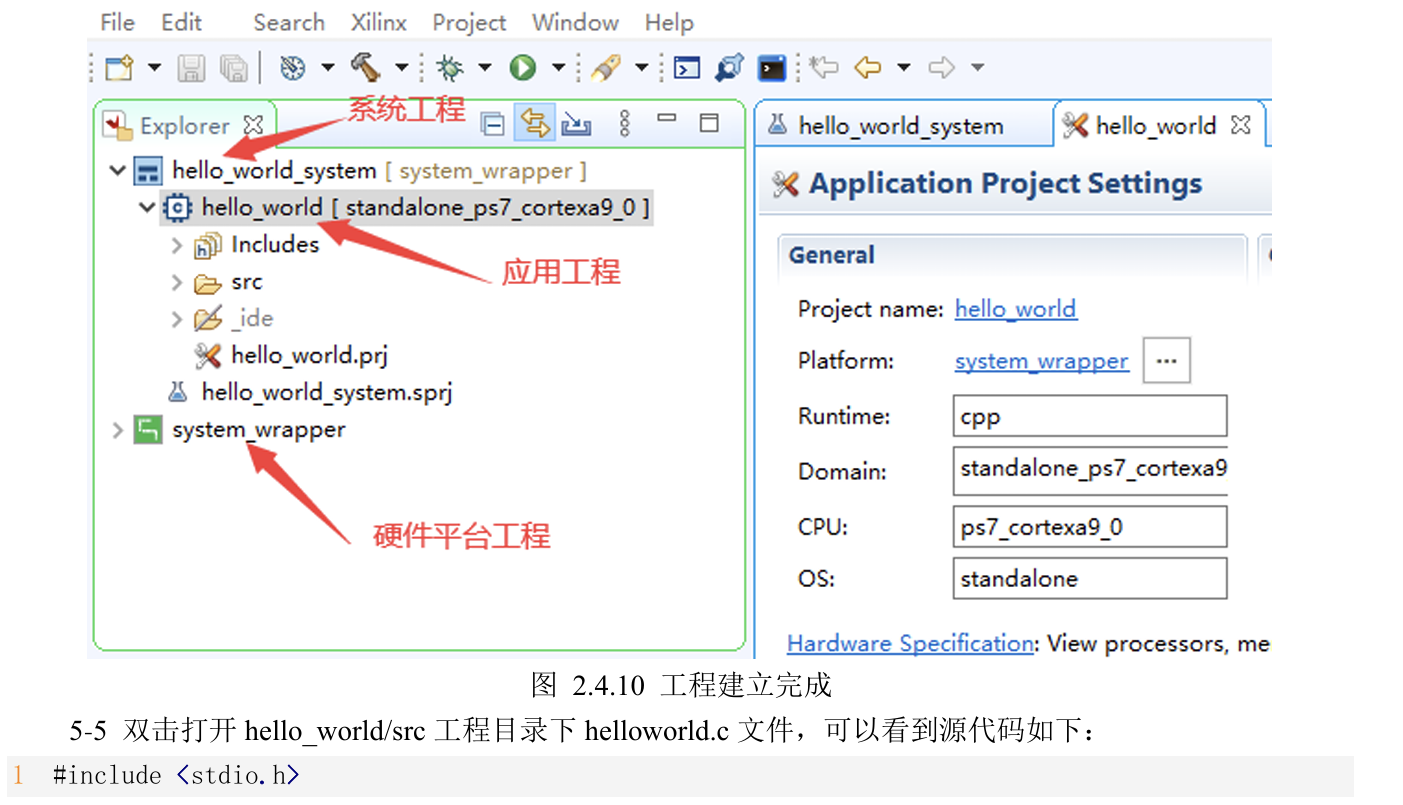

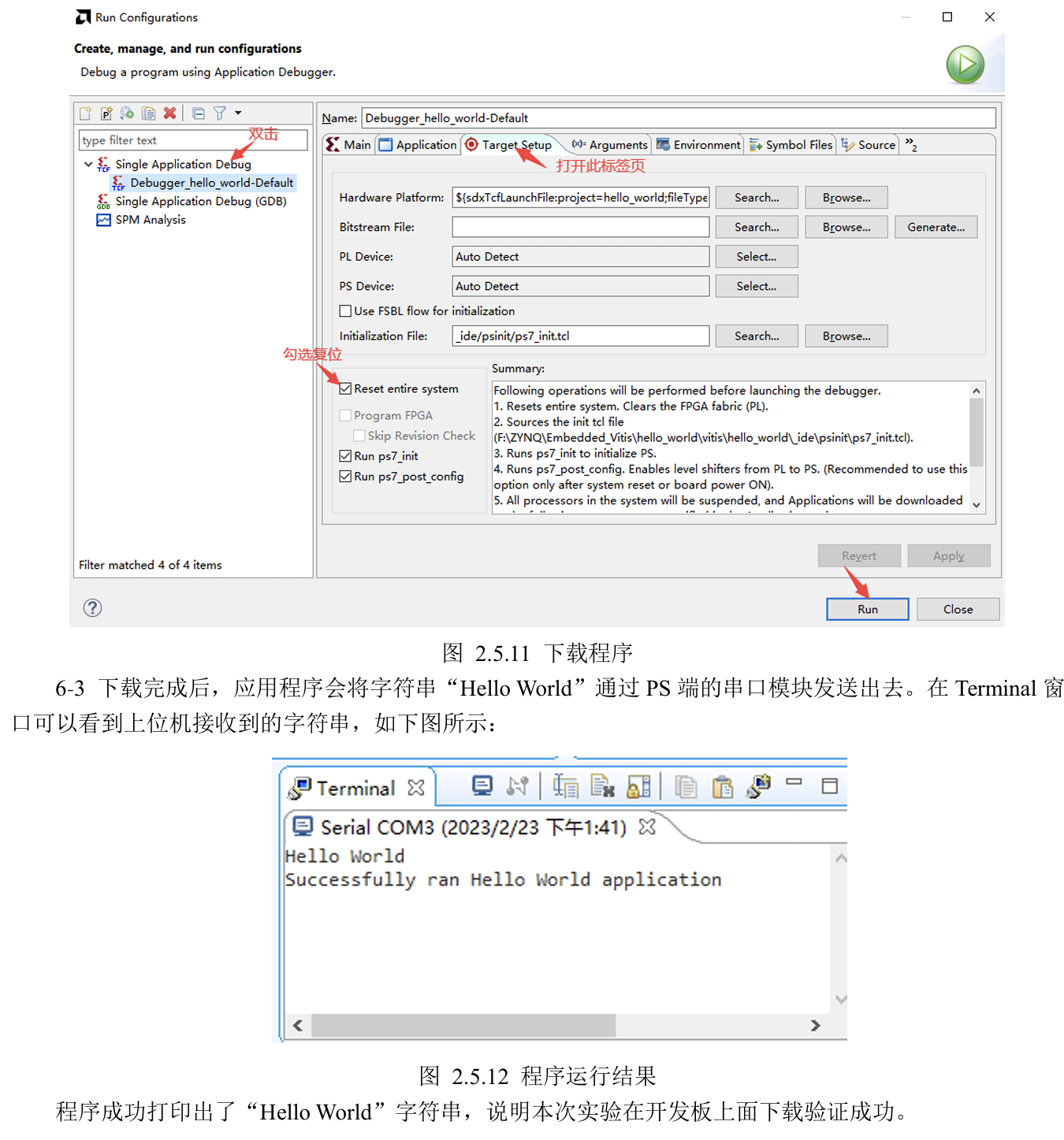

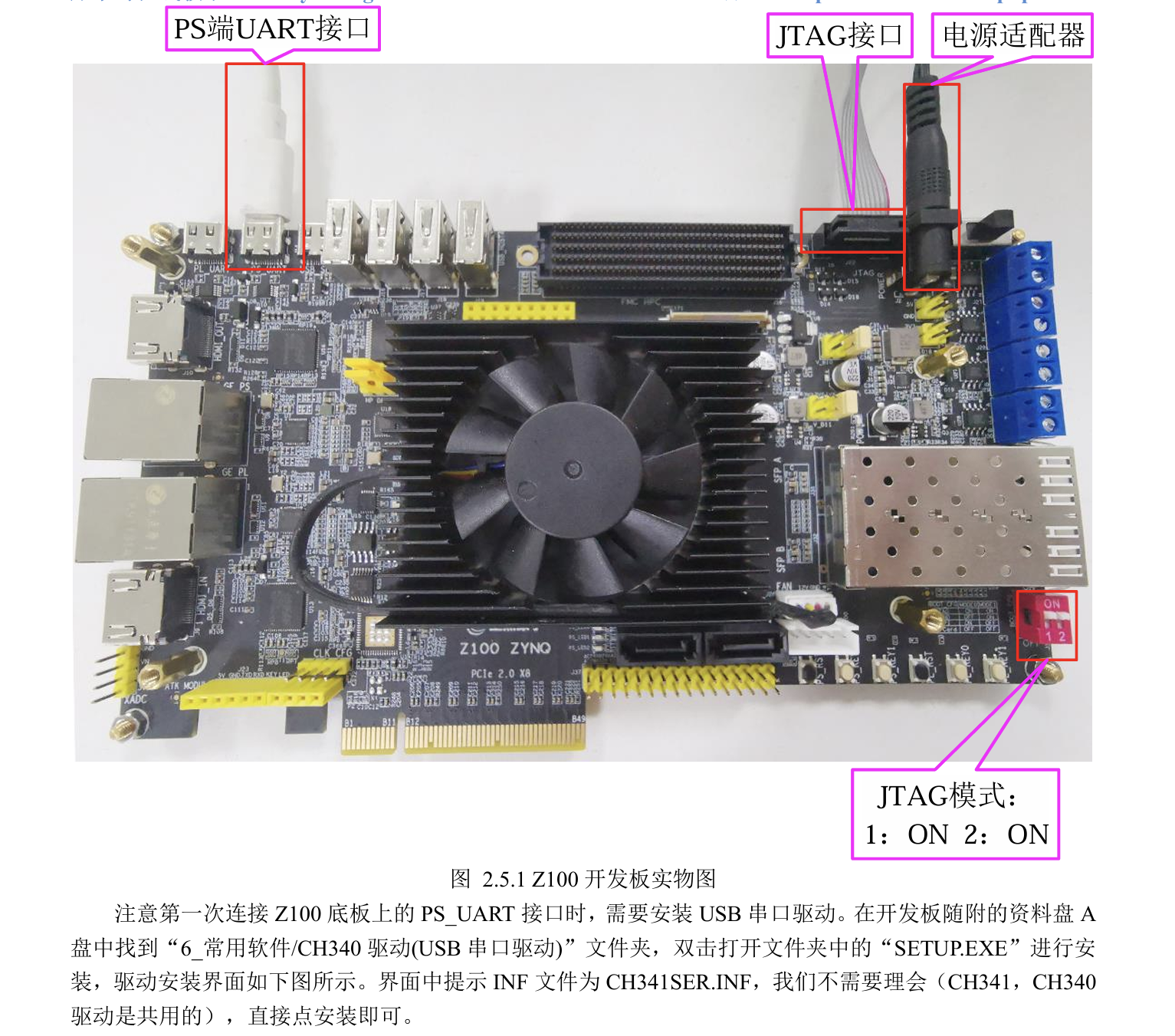

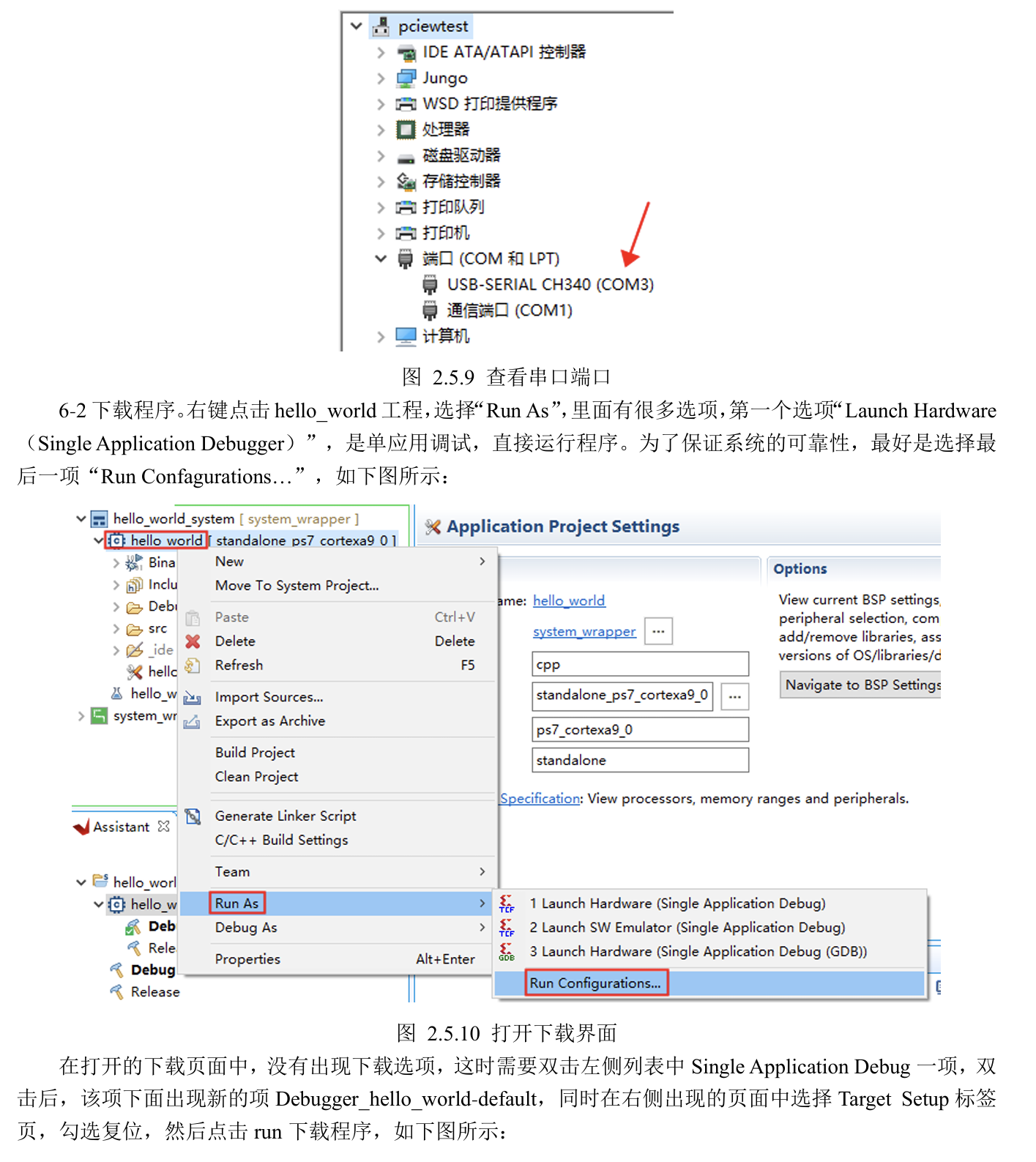

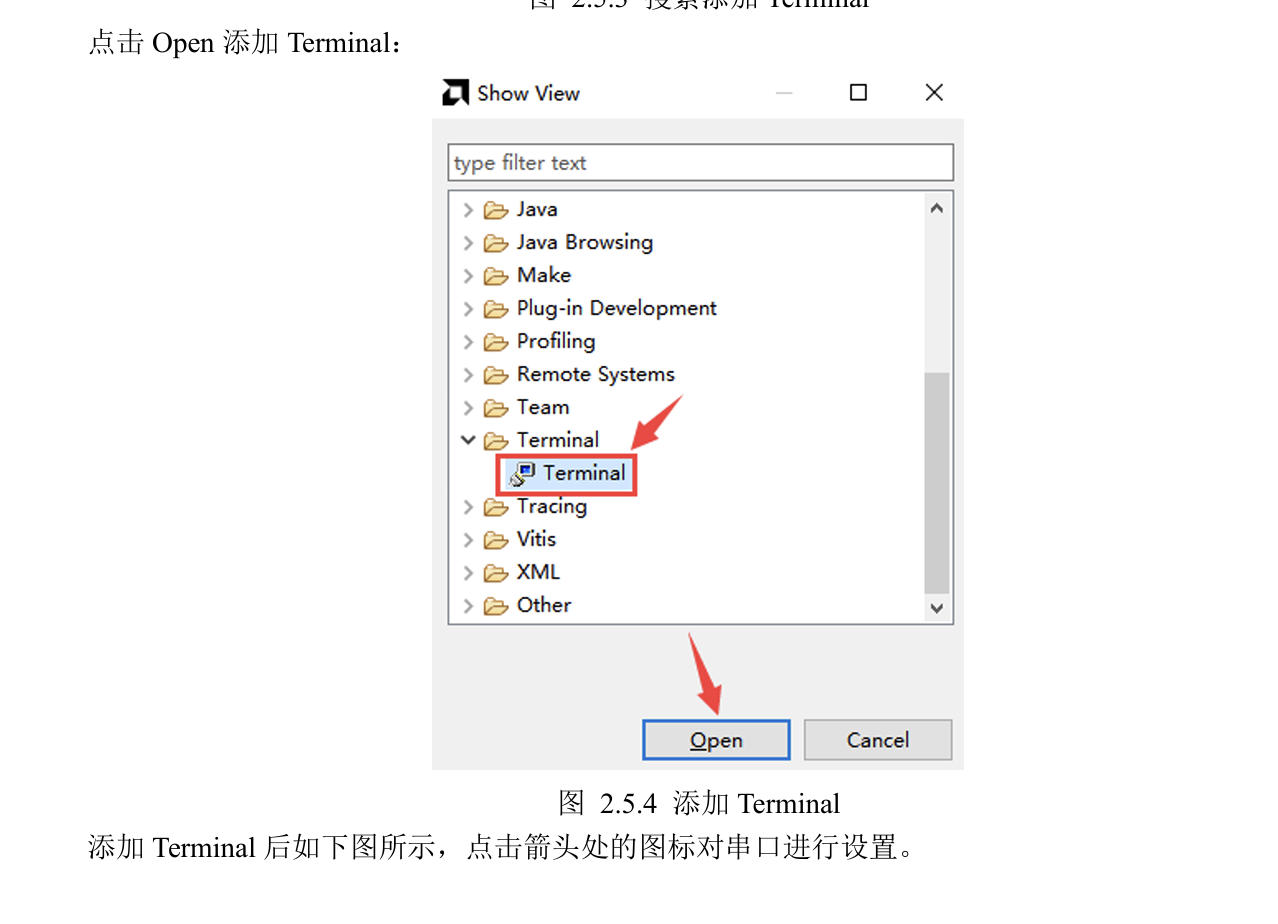

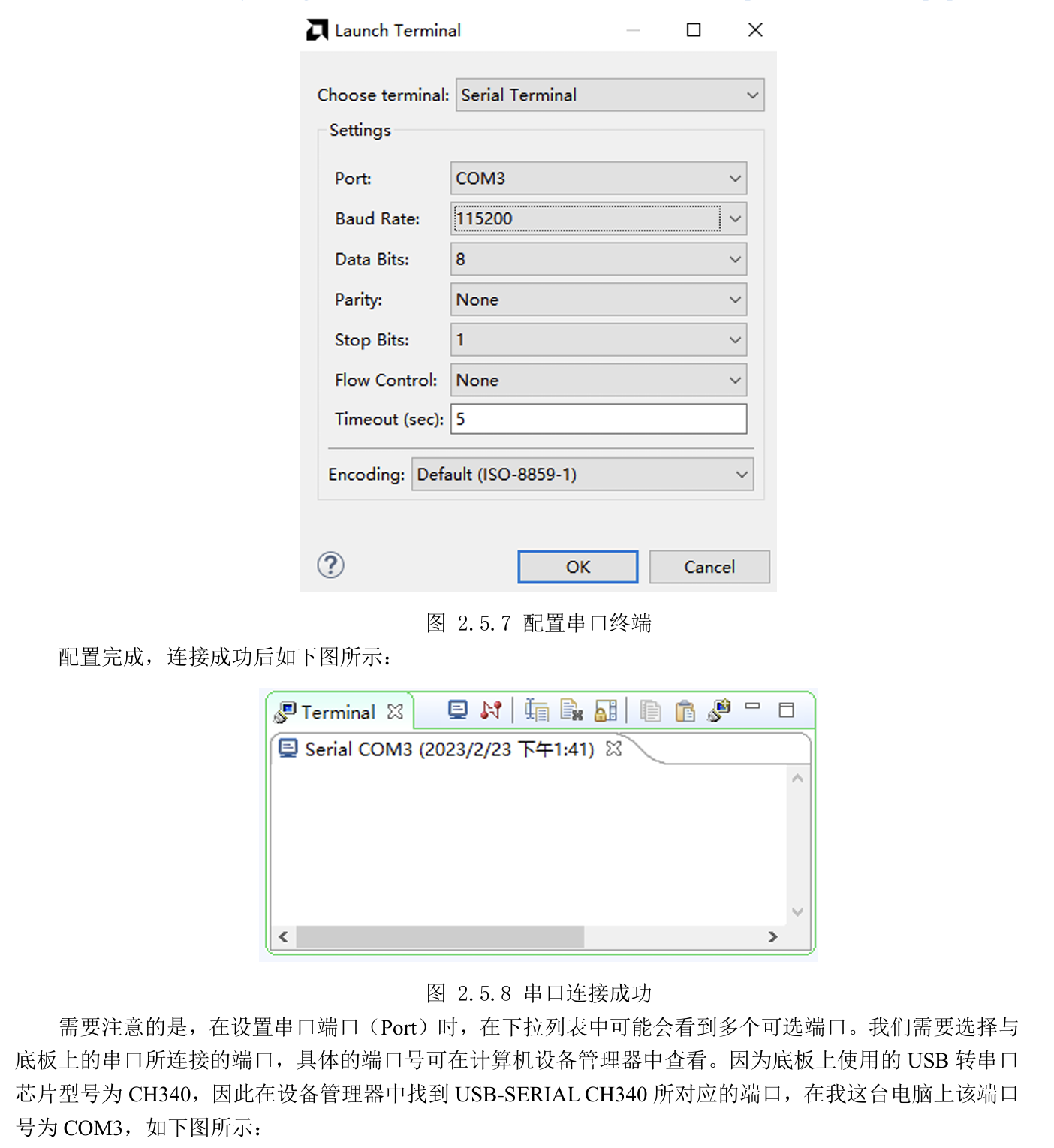

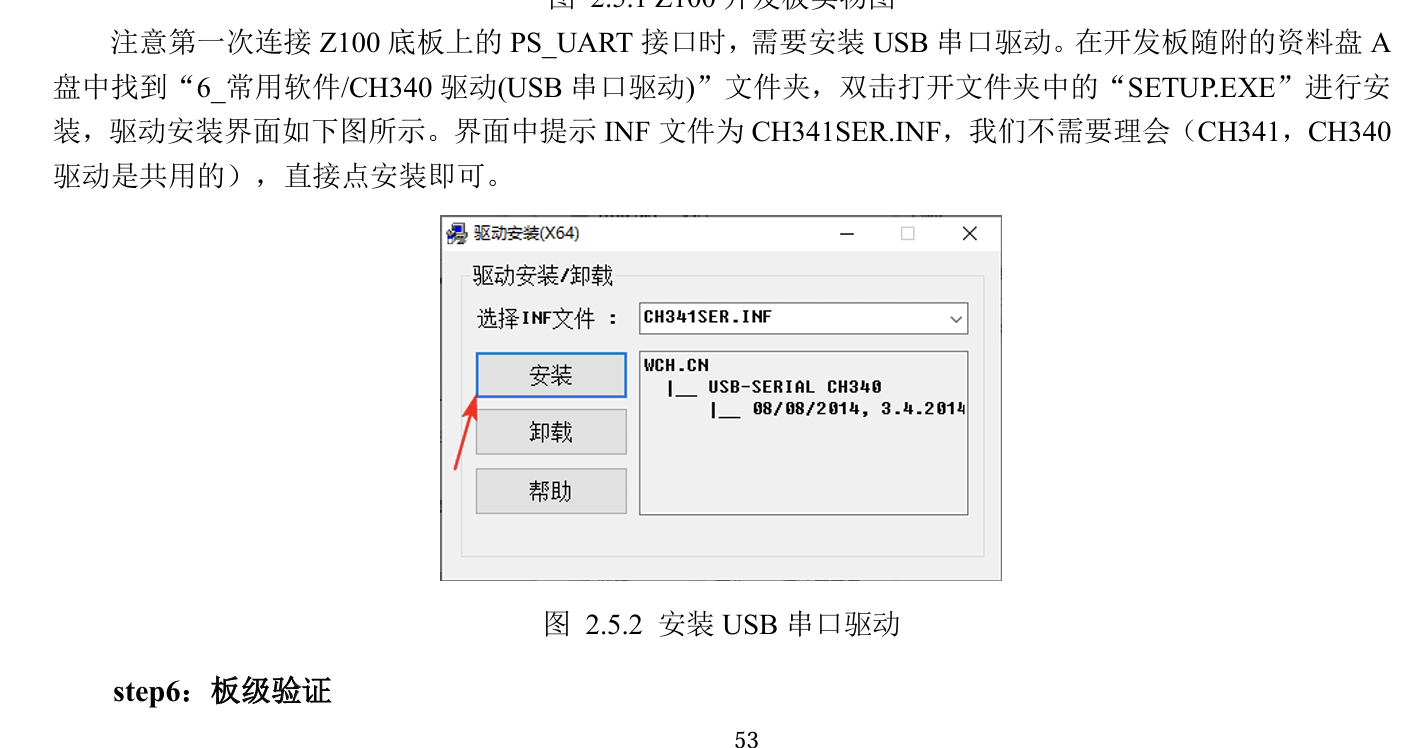

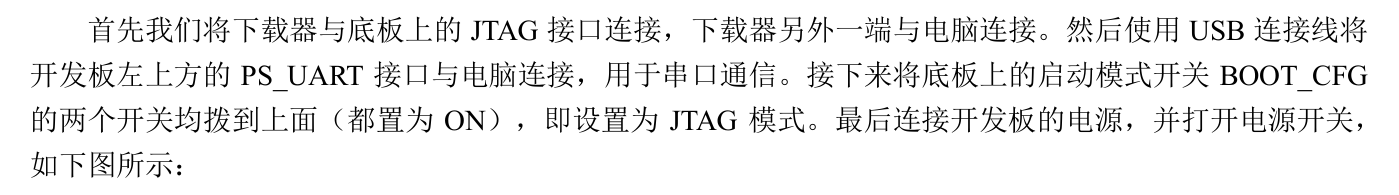

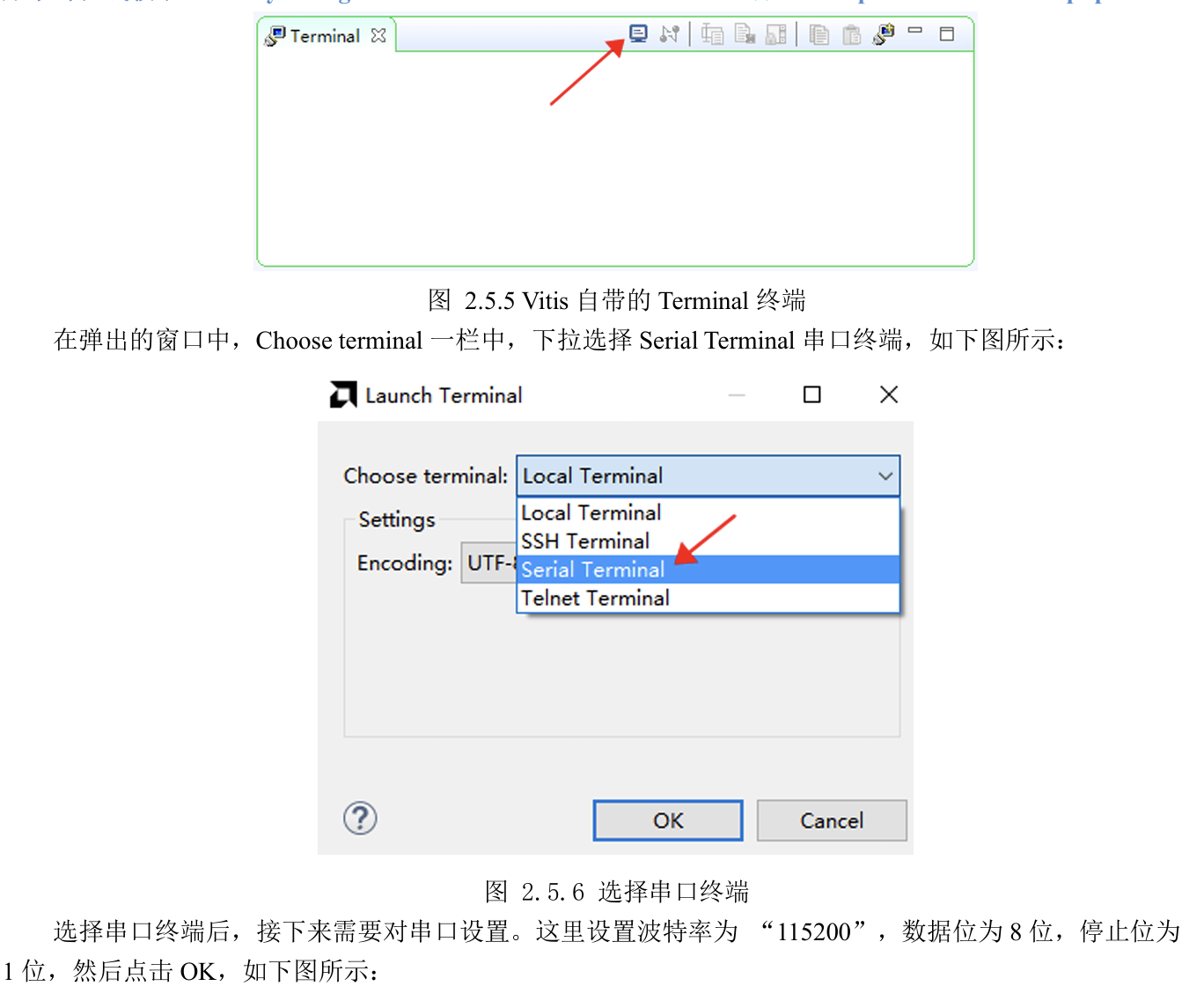

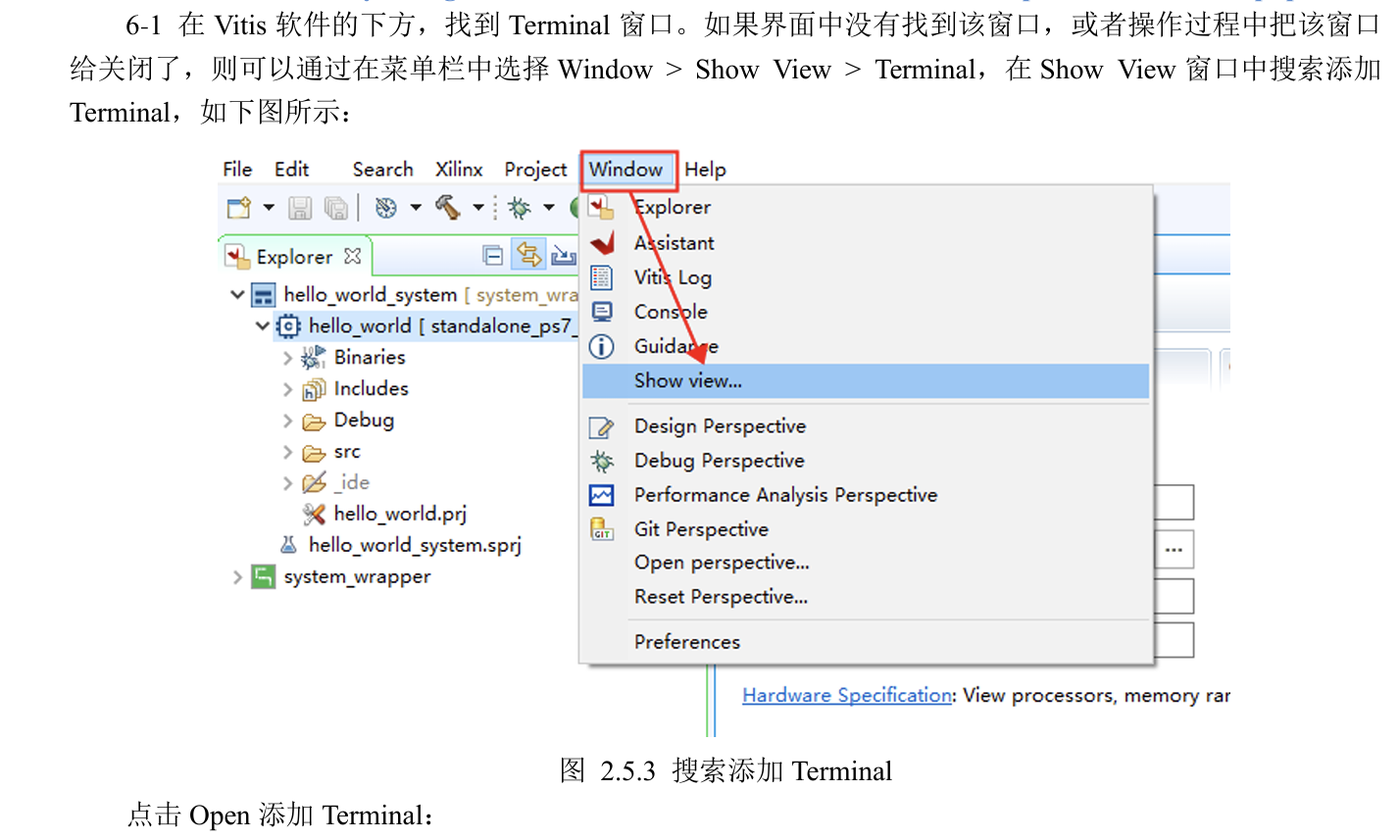

7、下载验证
