内核展开设备树 & 转换device

一设备树的内核解析过程

1.1 dtb展开流程

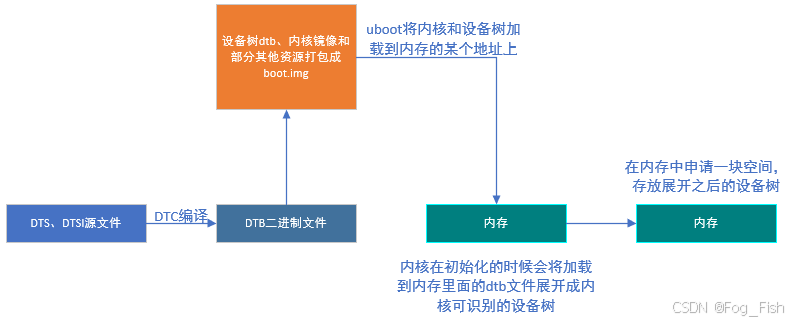

如上图所示，设备树的生效、展开流程包括以下部分：

U-Boot加载

在系统启动过程中，U-Boot会将boot.img中的内核设备树的二进制文件加载到系统内存的特定地址

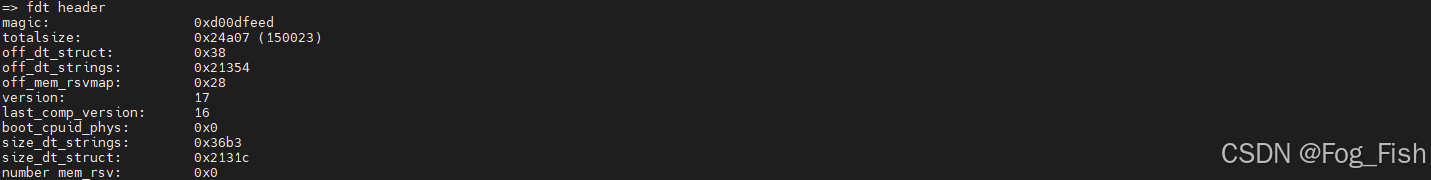

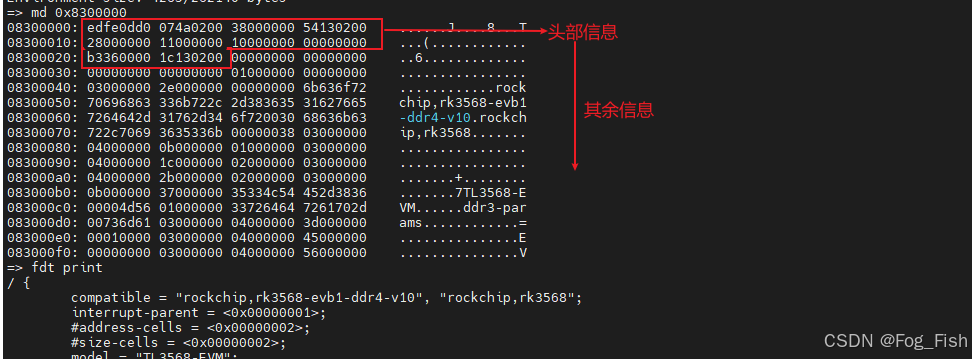

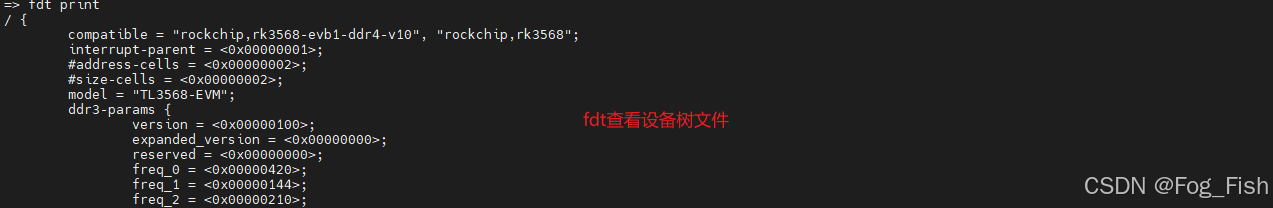

在uboot阶段，可使用md指令查看dtb二进制内容，或使用fdt指令dtc反编译的设备树文件
内核初始化

U-Boot将内核和设备树的二进制文件加载到系统内存的特定地址后，控制权会转交给内核

在内核初始化的过程中，会解析设备树的二进制文件，将其展开为内核可以识别的数据结构，以便正确初始化和管理硬件资源
设备树展开
设备树展开指将设备树二进制文件解析成内核中的设备节点device_node的过程

内核会读取设备树二进制文件的内容，并根据设备树的描述信息，构建设备树数据结构，如设备节点、中断控制器、寄存器、时钟等

这些设备树数据结构在内核运行时用于管理和配置硬件资源

‍

1.2 内核解析流程

1.2.1 关键结构体分析

1.2.1.1 结构体：struct property

内核会根据设备树的结构，解析出Kernel能使用的struct property结构体，使用设备树中的属性填充struct property结构体，同一个node节点下的属性通过property.next指针进行链接，形成一个单链表

/*----- include/linux/of.h -----*/
struct property {
	char	*name;		//属性名称
	int	length;			//属性值的长度（字节数）
	void	*value;		//属性值的指针
	struct property *next;		//下一个属性节点指针
#if defined(CONFIG_OF_DYNAMIC) || defined(CONFIG_SPARC)
	unsigned long _flags;		//属性的标志位
#endif
#if defined(CONFIG_OF_PROMTREE)
	unsigned int unique_id;		//属性的唯一标识
#endif
#if defined(CONFIG_OF_KOBJ)
	struct bin_attribute attr;		//内核对象的二进制属性
#endif
};

‍

1.2.1.2 结构体：device_node

Device Tree中的每个node节点经过kernel处理后都会生成一个struct device_node结构体，并最终被挂到具体的struct device结构体下

/*----- include/linux/of.h -----*/
struct device_node {
	const char *name;		//设备节点的名称，取最后一次“/”和“@”之间子串
	const char *type;		//设备节点的类型，没有则为<NULL>
	phandle phandle;		//设备节点的句柄
	const char *full_name;		//设备节点的完整名称
	struct fwnode_handle fwnode;		//设备节点的固件节点句柄

	struct	property *properties;		//设备节点的属性列表
	struct	property *deadprops;	/* removed properties 已删除的属性列表 */
	struct	device_node *parent;		//父设备节点指针
	struct	device_node *child;			//子设备节点指针
	struct	device_node *sibling;		//兄弟设备节点指针
#if defined(CONFIG_OF_KOBJ)
	struct	kobject kobj;		//内核对象（用于sysfs）
#endif
	unsigned long _flags;		//设备节点的标志位
	void	*data;				//与设备节点相关的数据指针
#if defined(CONFIG_SPARC)
	const char *path_component_name;		//设备节点的路径组件名称
	unsigned int unique_id;					//设备节点的唯一标识
	struct of_irq_controller *irq_trans;	//设备节点的中断控制器
#endif
};

name

设备节点的名称，设备节点的名称时在设备树中唯一标识该节点的字符串
通常用于在设备树中引用设备节点

types
设备节点的类型，提供关于设备节点功能和所属设备类别的信息
可以用于识别设备节点的用途和特性

properties

指向设备节点属性列表的指针，包含于设备节点相关联的配置和参数信息，属性值以键值对的形式存在
可以提供设备的特定属性、寄存器地址、中断信息等

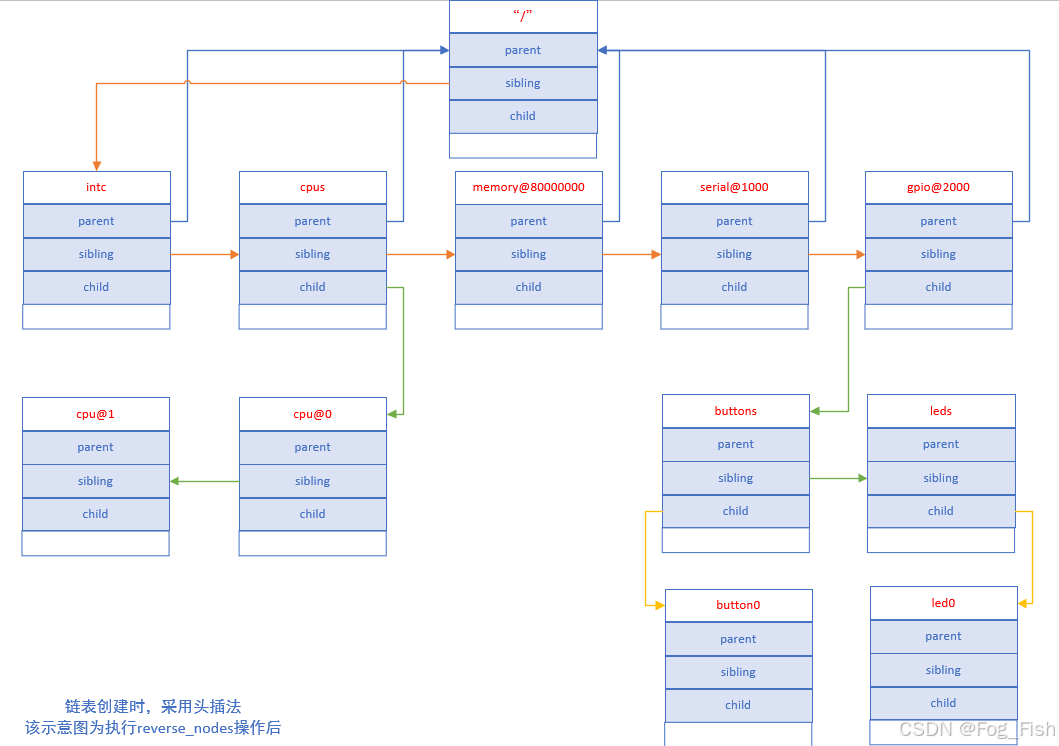

parent

指向父设备节点，设备树中的设备节点按照层次结构组织，父设备节点时当前设备节点的直接上级
通过parent字段，可以在设备树中遍历设备节点的父子关系

child

指向子设备节点，在设备树中，一个设备节点可以拥有多个子设备节点
通过child字段，可以遍历设备节点的所有子设备节点

sibling

指向兄弟设备节点，在设备树中，同一级别的兄弟设备节点共享相同的父设备节点

通过sibling字段，可以在同级设备节点之间进行遍历

‍

1.2.2 代码流程分析

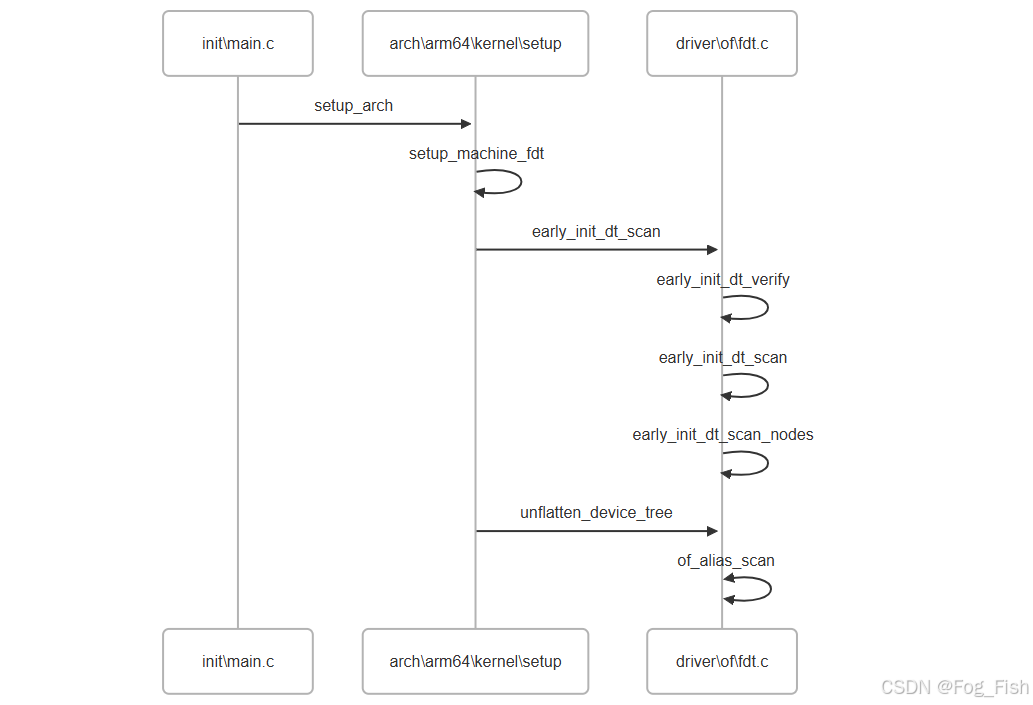

内核解析设备树主要流程如下：

‍

1.2.2.1 Linux内核核心函数：start_kernel(void)

start_kernel函数是Linux内核启动的入口点，Linux内核的核心函数址一，负责完成内核的初始化和启动过程

函数原型如下

/*----- /init/main.c -----*/
asmlinkage __visible void __init start_kernel(void)
{
    char *command_line;
    char *after_dashes;

    set_task_stack_end_magic(&init_task);    // 设置任务栈的魔数
    smp_setup_processor_id();    // 设置处理器ID
    debug_objects_early_init();    // 初始化调试对象
    cgroup_init_early();    // 初始化cgroup（控制组）

    local_irq_disable();    // 禁用本地中断
    early_boot_irqs_disabled = true;     // 标记早期引导期间中断已禁用

    /*
     * 中断仍然被禁用。进行必要的设置，然后启用它们。
     */
    boot_cpu_init();    // 初始化引导CPU
    page_address_init();    // 设置页地址
    pr_notice("%s", linux_banner);    // 打印Linux内核版本信息
    setup_arch(&command_line);    // 架构相关的初始化
    mm_init_cpumask(&init_mm);    // 初始化内存管理的cpumask（CPU掩码）
    setup_command_line(command_line);    // 设置命令行参数
    setup_nr_cpu_ids();    // 设置CPU个数
    setup_per_cpu_areas();    // 设置每个CPU的区域
    smp_prepare_boot_cpu();    // 准备启动CPU（架构特定的启动CPU钩子）
    boot_cpu_hotplug_init();    // 初始化热插拔的引导CPU

    build_all_zonelists(NULL);    // 构建所有内存区域列表
    page_alloc_init();    // 初始化页面分配器
	........
}

上述start_kernel函数中，与设备树相关的函数为21行setup_arch(&command_line)，该函数定义在“/arch/arm64/kernel/setup.c”中

setup_arch(&command_line)

/*----- arch/arm64/kernel/setup.c -----*/
void __init setup_arch(char **cmdline_p)
{
	init_mm.start_code = (unsigned long) _text;
	init_mm.end_code   = (unsigned long) _etext;
	init_mm.end_data   = (unsigned long) _edata;
	init_mm.brk	   = (unsigned long) _end;

	*cmdline_p = boot_command_line;

	early_fixmap_init();		//初始化 early fixmap
	early_ioremap_init();		//初始化 early ioremap

	setup_machine_fdt(__fdt_pointer);		//设置机器的FDT（平台设备树）

	/*
	 * Initialise the static keys early as they may be enabled by the
	 * cpufeature code and early parameters.
	 */
	//初始化静态密钥，早期可能被 cpufeature 代码和早期参数启用
	jump_label_init();
	parse_early_param();

	/*
	 * Unmask asynchronous aborts and fiq after bringing up possible
	 * earlycon. (Report possible System Errors once we can report this
	 * occurred).
	 */
	//在启动可能的早期控制台后，接触屏蔽异步中断和FIQ
	local_daif_restore(DAIF_PROCCTX_NOIRQ);

	/*
	 * TTBR0 is only used for the identity mapping at this stage. Make it
	 * point to zero page to avoid speculatively fetching new entries.
	 */
	//在这个阶段，TTBR0仅用于身份映射，将其指向零页面，以避免做出猜测性的新条目获取
	cpu_uninstall_idmap();

	xen_early_init();		//Xen 平台的早期初始化
	efi_init();				//EFI 平台的初始化
	arm64_memblock_init();	//ARM64 内存块的初始化

	paging_init();			//分页初始化

	acpi_table_upgrade();		//ACPI 表的升级

	/* Parse the ACPI tables for possible boot-time configuration */
	acpi_boot_table_init();		//解析ACPI表以进行可能的引导时配置

	if (acpi_disabled)
		unflatten_device_tree();		//展开设备树

	bootmem_init();				//引导内存的初始化
……………………
……………………
}；

在setup_arch函数中与设备树相关的函数分别为14行的setup_machine_fdt(__fdt_pointer);与第51行的unflatten_device_tree();

后续章节详细介绍这两个函数

‍

1.2.2.2 设备树解析关键函数：setup_machine_fdt(__fdt_pointer)

setup_machine_fdt(__fdt_pointer)中的__fdt_pointer是dtb二进制文件加载到内存的地址，该地址由bootloader启动kernel时透过x0寄存器传递过来的，汇编代码在源码目录“/arch/arm64/kernel/head.S”文件中

preserve_boot_args:
	mov	x21, x0				// x21=FDT

__primary_switched:
	str_l	x21, __fdt_pointer, x5		// Save FDT pointer

第2行：将寄存器 x0的值复制到x21。x0寄存器保存了一个指针，该指针指向设备树（Device Tree）

第4行：将寄存器x21的值存储到内存地址__fdt_pointer中

‍

setup_machine_fdt函数

/*----- arch/arm64/kernel/setup.c -----*/
/* 初始化设置机器的设备树 */
static void __init setup_machine_fdt(phys_addr_t dt_phys)
{
	int size;
	/* 将设备树物理地址映射导内核虚拟地址上 */
	void *dt_virt = fixmap_remap_fdt(dt_phys, &size, PAGE_KERNEL);
	const char *name;

	/* 映射成功————>保留设备树占用的内存区域 */
	if (dt_virt)
		memblock_reserve(dt_phys, size);

	/* 映射/解析失败————>输出错误信息————>无限循环，等待系统崩溃 */
	if (!dt_virt || !early_init_dt_scan(dt_virt)) {
		pr_crit("\n"
			"Error: invalid device tree blob at physical address %pa (virtual address 0x%p)\n"
			"The dtb must be 8-byte aligned and must not exceed 2 MB in size\n"
			"\nPlease check your bootloader.",
			&dt_phys, dt_virt);

		while (true)
			cpu_relax();
	}

	/* Early fixups are done, map the FDT as read-only now */
	/* 早期修改完成，将设备树映射为只读模式 */
	fixmap_remap_fdt(dt_phys, &size, PAGE_KERNEL_RO);

	/* 获取设备树的机器名 */
	name = of_flat_dt_get_machine_name();
	/* 若没有设备名————>退出 */
	if (!name)
		return;
	/* 输出机器型号信息————>设置栈转储的架构描述为机器型号 */
	pr_info("Machine model: %s\n", name);
	dump_stack_set_arch_desc("%s (DT)", name);
}

设备树的有效性与完整性检查通过调用early_init_dt_scan()进行早期扫描

若设备树无效或扫描失败，则输出错误信息并进入死循环
机器名的获取通过调用of_flat_dt_get_machine_name实现，其原型如下
/*----- drivers/of/fdt.c -----*/
const char * __init of_flat_dt_get_machine_name(void)
{
	const char *name;
	unsigned long dt_root = of_get_flat_dt_root();			//获取根节点

	name = of_get_flat_dt_prop(dt_root, "model", NULL);		//获取根节点 model 属性
	if (!name)
		name = of_get_flat_dt_prop(dt_root, "compatible", NULL);	//若无 model 属性，则获取 compatible属性
	return name;
}

early_init_dt_scan函数
```
/*----- drivers/of/fdt.c -----*/
bool __init early_init_dt_scan(void *params)
{
	bool status;

	/* 验证设备树的兼容性与完整性 */
	status = early_init_dt_verify(params);
	if (!status)
		return false;

	/* 扫描设备树节点 */
	early_init_dt_scan_nodes();
	return true;
}
```

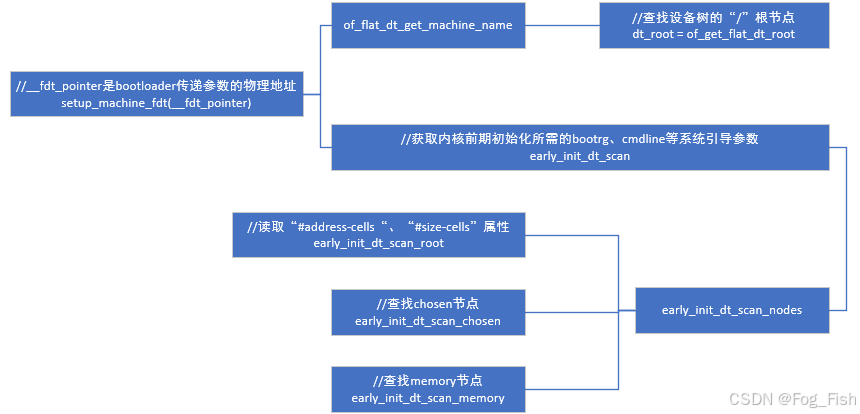

首先调用early_init_dt_verify函数对设备树进行兼容性与完整性验证，检查设备树中的一致性标记、版本信息以及必须的节点与属性是否存在，若验证失败则返回false。
若设备树验证成功，则调用early_init_dt_scan_nodes扫描设备树的节点并进行相应的处理

early_init_dt_verify函数

/*----- drivers/of/fdt.c -----*/
bool __init early_init_dt_verify(void *params)
{
	/* 传入参数为空————>返回false */
	if (!params)
		return false;

	/* check device tree validity */
	/* 检查设备树头部信息————>若无效————>返回false */
	if (fdt_check_header(params))
		return false;

	/* Setup flat device-tree pointer */
	/* 计算设备树的 CRC32 校验值————>将结果保存导全局变量 of_fdt_crc32 中 */
	initial_boot_params = params;
	of_fdt_crc32 = crc32_be(~0, initial_boot_params,
				fdt_totalsize(initial_boot_params));
	/* 返回验证成功结果 */
	return true;
}

early_init_dt_scan_nodes函数
```
/*----- drivers/of/fdt.c -----*/
void __init early_init_dt_scan_nodes(void)
{
	/* Retrieve various information from the /chosen node */
	/* 从“/chosen”节点中检索各种信息 */
	of_scan_flat_dt(early_init_dt_scan_chosen, boot_command_line);

	/* Initialize {size,address}-cells info */
	/* 初始化{size,address}-cells信息 */
	of_scan_flat_dt(early_init_dt_scan_root, NULL);

	/* Setup memory, calling early_init_dt_add_memory_arch */
	/* 设置内存信息，调用early_init_dt_add_memory_arch函数 */
	of_scan_flat_dt(early_init_dt_scan_memory, NULL);
}
```
- of_scan_flat_dt(early_init_dt_scan_chosen, boot_command_line)

  从设备树的/chosen节点中检索各种信息

  /chosen节点通常包含一些系统的全局配置参数，如命令行参数

  early_init_dt_scan_chosen是一个回调函数，用于处理/chosen节点的信息，boot_command_line是一个参数，表示内核启动时的命令行参数
- of_scan_flat_dt(early_init_dt_scan_root, NULL)

  初始化{size,address}-cells信息

  {size,address}-cells节点描述了设备节点中地址和大小的编码方式

  early_init_dt_scan_root是一个回调函数，用于处理设备树的根节点
- of_scan_flat_dt(early_init_dt_scan_memory, NULL)

  设置内存信息，并调用early_init_dt_scan_memory函数

  主要用于在设备树中获取内存相关的信息，并将其传递给内核的内存管理模块
小结

‍

1.2.2.3 设备树解析关键函数：unflatten_device_tree

该函数用于解析设备树，将紧凑的设备树结构数据转换为树状结构的设备树，并将设备树各节点转换为对应的struct device_node结构体

unflatten_device_tree 函数

/*----- driver/of/fdt.c -----*/
/**
 * unflatten_device_tree - create tree of device_nodes from flat blob
 *
 * unflattens the device-tree passed by the firmware, creating the
 * tree of struct device_node. It also fills the "name" and "type"
 * pointers of the nodes so the normal device-tree walking functions
 * can be used.
 */
void __init unflatten_device_tree(void)
{
	/* 解析设备树 */
	__unflatten_device_tree(initial_boot_params, NULL, &of_root,
				early_init_dt_alloc_memory_arch, false);

	/* Get pointer to "/chosen" and "/aliases" nodes for use everywhere */
	/* 获取指向“/chosen”和“/aliases”节点的指针，并为他们分配内存，以供全局使用 */
	of_alias_scan(early_init_dt_alloc_memory_arch);

	/* 运行设备树的单元测试 */
	unittest_unflatten_overlay_base();
}

__unflatten_device_tree函数

/*----- driver/of/fdt.c -----*/
/**
 * __unflatten_device_tree - create tree of device_nodes from flat blob
 *
 * unflattens a device-tree, creating the
 * tree of struct device_node. It also fills the "name" and "type"
 * pointers of the nodes so the normal device-tree walking functions
 * can be used.
 * @blob: The blob to expand
 * @dad: Parent device node
 * @mynodes: The device_node tree created by the call
 * @dt_alloc: An allocator that provides a virtual address to memory
 * for the resulting tree
 * @detached: if true set OF_DETACHED on @mynodes
 *
 * Returns NULL on failure or the memory chunk containing the unflattened
 * device tree on success.
 */
void *__unflatten_device_tree(const void *blob,
			      struct device_node *dad,
			      struct device_node **mynodes,
			      void *(*dt_alloc)(u64 size, u64 align),
			      bool detached)
{
	int size;
	void *mem;

	/* 校验设备树文件 */
	pr_debug(" -> unflatten_device_tree()\n");

	if (!blob) {
		pr_debug("No device tree pointer\n");
		return NULL;
	}

	pr_debug("Unflattening device tree:\n");
	pr_debug("magic: %08x\n", fdt_magic(blob));
	pr_debug("size: %08x\n", fdt_totalsize(blob));
	pr_debug("version: %08x\n", fdt_version(blob));

	if (fdt_check_header(blob)) {
		pr_err("Invalid device tree blob header\n");
		return NULL;
	}

	/* First pass, scan for size */
	/* 第一轮扫描：计算大小 */
	size = unflatten_dt_nodes(blob, NULL, dad, NULL);
	if (size < 0)
		return NULL;

	size = ALIGN(size, 4);
	pr_debug("  size is %d, allocating...\n", size);

	/* Allocate memory for the expanded device tree */
	/* 为展开的设备树分配内存 */
	mem = dt_alloc(size + 4, __alignof__(struct device_node));
	if (!mem)
		return NULL;

	memset(mem, 0, size);

	*(__be32 *)(mem + size) = cpu_to_be32(0xdeadbeef);

	pr_debug("  unflattening %p...\n", mem);

	/* Second pass, do actual unflattening */
	/* 第二轮扫描，实际展开设备树 */
	unflatten_dt_nodes(blob, mem, dad, mynodes);
	if (be32_to_cpup(mem + size) != 0xdeadbeef)
		pr_warning("End of tree marker overwritten: %08x\n",
			   be32_to_cpup(mem + size));

	if (detached && mynodes) {
		of_node_set_flag(*mynodes, OF_DETACHED);
		pr_debug("unflattened tree is detached\n");
	}

	pr_debug(" <- unflatten_device_tree()\n");
	return mem;
}

该函数重点在两轮设备树扫描上

第48行的unflatten_dt_nodes用于遍历设备树数据块，仅计算设备树所需的内存大小而不进行具体转换（传入的mem参数为NULL），返回展开设备树所需的内存大小。
对获取的内存大小进行对齐操作，分配设展开设备树所需的内存
第69行的unflatten_dt_nodes用于实际展开设备树，并填充设备节点的名称、类型和属性等信息

unflatten_dt_nodes 函数

/*----- driver/of/fdt.c -----*/
/**
 * unflatten_dt_nodes - Alloc and populate a device_node from the flat tree
 * @blob: The parent device tree blob
 * @mem: Memory chunk to use for allocating device nodes and properties
 * @dad: Parent struct device_node
 * @nodepp: The device_node tree created by the call
 *
 * It returns the size of unflattened device tree or error code
 */
static int unflatten_dt_nodes(const void *blob,
			      void *mem,
			      struct device_node *dad,
			      struct device_node **nodepp)
{
	struct device_node *root;				//根节点指针
	int offset = 0, depth = 0, initial_depth = 0;	//FDT遍历偏移量、当前深度与初始遍历深度
#define FDT_MAX_DEPTH	64				//最大允许节点深度
	struct device_node *nps[FDT_MAX_DEPTH];		//节点指针栈，记录当前深度的父节点
	void *base = mem;		//存放展开后设备树的内存块的起始地址
	/* 空跑标识：
	 *  在上层__unflatten_device_tree调用中，一共两轮扫描
	 *		第一轮传入的 “mem” 为NULL————>*base = NULL————>dryrun=1————>计算设备树展开需要的内存大小
	 *		第二轮传入的 “mem” 为分配的内存起始————>*base = NULL————>dryrun=0————>具体展开设备树结构
	 */
	bool dryrun = !base；

	if (nodepp)				//初始化设备树节点指针
		*nodepp = NULL;

	/*
	 * We're unflattening device sub-tree if @dad is valid. There are
	 * possibly multiple nodes in the first level of depth. We need
	 * set @depth to 1 to make fdt_next_node() happy as it bails
	 * immediately when negative @depth is found. Otherwise, the device
	 * nodes except the first one won't be unflattened successfully.
	 */
	/*
	 * 如果存在父节点(dad)，说明正在展开子设备树
	 * - 设备子树的第一层可能有多个节点
	 * - 设置depth=1使得fdt_next_node()可以正确处理层级关系
	 * - 否则除第一个节点外，其余同级函数无法正常处理
	 * 出现场景：
	 * - 动态设备树加载时，内核调用__unflatten_device_tree展开都是从根节点展开，即dad=NULL
	 */
	if (dad)
		depth = initial_depth = 1;

	/* 初始化父节点数组 */
	root = dad;			//当前子树的根节点初始化为父节点
	nps[depth] = dad;	//将当前深度深度的父节点存入数组

	/* 主循环：深度优先遍历FDT节点 */
	for (offset = 0;
	     offset >= 0 && depth >= initial_depth;	//循环条件：偏移有效且深度合法
	     offset = fdt_next_node(blob, offset, &depth)) {	//获取下一个节点偏移
		/*深度安全检验*/
		if (WARN_ON_ONCE(depth >= FDT_MAX_DEPTH))
			continue;

		/* 检查节点可用性（若未启用OF_KOBJ配置） */
		if (!IS_ENABLED(CONFIG_OF_KOBJ) &&
		    !of_fdt_device_is_available(blob, offset))
			continue;

		/* 核心操作：填充当前节点到内存 */
		if (!populate_node(blob, offset, &mem, nps[depth],
				   &nps[depth+1], dryrun))
			return mem - base;		//若失败（内存不足），返回当前消耗量

		/*
		 * 全局展开：
		 * 将第一个有效节点，即根节点“/”，赋值到 *nodepp中
		 * - 初始状态：depth = 0，nps[0] = NULL
		 * - 处理：
		 * -- populate_node 创建根节点，nps[1] = 根节点指针
		 * -- *nodepp 未初始化，将其赋值为 nps[1]（即根节点）
		 */
		if (!dryrun && nodepp && !*nodepp)	//更新条件：非空跑 && nodepp存在 && *nodepp未初始化，
			*nodepp = nps[depth+1];		//赋值为 nps[1]（根节点）

		/* 子树展开：
		 * - 初始状态：depth = 1，nps[1] = dad（父节点指针）
		 * - 处理：
		 * -- populate_node 创建子节点，nps[2] = 子节点指针
		 * -- 若 *nodepp 未初始化，将其赋值为 nps[2]（即子树的根节点）
		 * - 场景：动态设备树加载
		 */
		if (!dryrun && !root)	//更新条件：非空跑 + 非全局展开
			root = nps[depth+1];  //将节点赋值为nps[2]
	}

	/* 错误处理（FDT解析失败） */
	if (offset < 0 && offset != -FDT_ERR_NOTFOUND) {
		pr_err("Error %d processing FDT\n", offset);
		return -EINVAL;
	}

	/*
	 * Reverse the child list. Some drivers assumes node order matches .dts
	 * node order
	 */
    /* 反转子节点链表 */
	if (!dryrun)
		reverse_nodes(root);

	/*  */
	return mem - base;
}

思考点：
为什么要用device_node要以链表的形式链接兄弟节点？只用nps记录当前层次的根节点？

每个平台对应不同的设备树，这些设备树在层次、数量上均不相同，且如fdt等动态设备树机制，可以进行动态修改，若使用数组提前分配的方式，分配少了会导致溢出，分配多了浪费内存资源，而链表方式在内存分配上更为灵活，且数组类型在使用动态设备树时插入、删除等操作都较复杂

为什么主循环中是深度优先遍历节点？

dtb文件(blob)存储时以平面树状结构存储，本身结构也为深度优先，主循环通过fdt_next_node找对应的令牌匹配找寻偏移值，故遍历规则为深度优先
fdt_next_node函数怎么查找下一个节点？

通过匹配不同的令牌，判断blob文件后续内容是节点开始、属性还是子节点等，返回不同的offset
/*----- driver/of/fdt.c -----*/
int fdt_next_node(const void *fdt, int offset, int *depth)
{
	int nextoffset = 0;
	uint32_t tag;

	if (offset >= 0)
		if ((nextoffset = fdt_check_node_offset_(fdt, offset)) < 0)
			return nextoffset;

	do {
		offset = nextoffset;
		tag = fdt_next_tag(fdt, offset, &nextoffset);

		switch (tag) {
		case FDT_PROP:		//节点属性
		case FDT_NOP:		//无操作
			break;

		case FDT_BEGIN_NODE:	//节点开始
			if (depth)
				(*depth)++;
			break;

		case FDT_END_NODE:		//节点结束
			if (depth && ((--(*depth)) < 0))
				return nextoffset;
			break;

		case FDT_END:		//设备树结束
			if ((nextoffset >= 0)
			    || ((nextoffset == -FDT_ERR_TRUNCATED) && !depth))
				return -FDT_ERR_NOTFOUND;
			else
				return nextoffset;
		}
	} while (tag != FDT_BEGIN_NODE);

	return offset;
}
OF_KOBJ配置的作用是什么？

CONFIG_OF_KOBJ用于控制设备树节点在sysfs中是否可视，如目录/sys/firmware/devicetree/base/目录下是否生成设备树可视节点

populate_node函数

/*----- driver/of/fdt.c -----*/
/**
 * populate_node - 从扁平设备树(FDT) blob中解析并构建设备节点结构
 * @blob:        指向FDT数据的指针
 * @offset:      当前节点在FDT中的偏移量
 * @mem:         内存分配器指针，用于节点内存分配
 * @dad:         父设备节点指针
 * @pnp:         输出参数，返回新建的设备节点指针
 * @dryrun:      空跑模式（仅计算内存不实际分配）
 *
 * 返回值: true表示成功创建节点，false表示失败
 */
static bool populate_node(const void *blob,
			  int offset,
			  void **mem,
			  struct device_node *dad,
			  struct device_node **pnp,
			  bool dryrun)
{
	struct device_node *np;		//新设备节点指针
	const char *pathp;			//节在设备树中的路径名
	unsigned int l, allocl;		//路径字符串长度和分配的内存大小

	/* 获取节点路径名 */
	pathp = fdt_get_name(blob, offset, &l);		//获取节点路径和长度
	if (!pathp) {
		*pnp = NULL;
		return false;
	}

	/* 计算内存分配长度（路径长度+1，包含终止符）*/
	allocl = ++l;

	/* 分配设备节点内存（device_node结构体 + 路径名空间） */
	np = unflatten_dt_alloc(mem, sizeof(struct device_node) + allocl,
				__alignof__(struct device_node));	//按对齐要求分配内存
	/* 非空跑模式————>初始化节点结构 */
	if (!dryrun) {
		char *fn;		//全名存储位置指针
		of_node_init(np);	//初始化节点基础字段（如引用计数）
		np->full_name = fn = ((char *)np) + sizeof(*np);	//存储fn到结构体device_node的file_name成员

		memcpy(fn, pathp, l);	//赋值路径名到节点
	/* 构建设备树层级关系 */
		if (dad != NULL) {		// 存在父节点时的处理
			np->parent = dad;		//设置父节点指针
			/* 将新节点插入父节点的子链表头部 */
			np->sibling = dad->child;
			dad->child = np;
		}
	}

	/* 填充节点属性（reg、interrupt等） */
	populate_properties(blob, offset, mem, np, pathp, dryrun);
	if (!dryrun) {
		/* 从属性中获取name和device_type字段 */
		np->name = of_get_property(np, "name", NULL);
		np->type = of_get_property(np, "device_type", NULL);

		//默认值处理
		if (!np->name)
			np->name = "<NULL>";
		if (!np->type)
			np->type = "<NULL>";
	}

	*pnp = np;		//返回创建的新节点
	return true;
}

小结

populate_properties 填充 device_node->properties 分析

populate_properties函数主要包含以下功能

遍历节点所有属性，转换为struct property并链接到device_node.properties链表
处理phandle/ibm,phandle等特殊属性
确保节点拥有有效的"name"属性（必要时从节点名自动生成）

static void populate_properties(const void *blob,
				int offset,
				void **mem,
				struct device_node *np,
				const char *nodename,
				bool dryrun)
{
	struct property *pp, **pprev = NULL;
	int cur;
	bool has_name = false;		//是否已存在”name“标记

	/* 初始化链表头指针 */
	pprev = &np->properties;

	/* 遍历当前节点的所有属性 */
	for (cur = fdt_first_property_offset(blob, offset);
	     cur >= 0;
	     cur = fdt_next_property_offset(blob, cur)) {
		const __be32 *val;		//属性值指针（大端）
		const char *pname;		//属性名指针
		u32 sz;					//属性值字节长度

		/* 从dtb中提取当前属性的名称和值 */
		val = fdt_getprop_by_offset(blob, cur, &pname, &sz);	//name由字符串块获取，值由结构块获取
		if (!val) {
			pr_warn("Cannot locate property at 0x%x\n", cur);
			continue;
		}

		if (!pname) {
			pr_warn("Cannot find property name at 0x%x\n", cur);
			continue;
		}
		/* 如果获取的属性名是”name“，标记存在”name“属性 */
		if (!strcmp(pname, "name"))
			has_name = true;

		/* 为struct property分配内存（内存池来自DTB预留空间） */
		pp = unflatten_dt_alloc(mem, sizeof(struct property),
					__alignof__(struct property));
		if (dryrun)
			continue;

		/* We accept flattened tree phandles either in
		 * ePAPR-style "phandle" properties, or the
		 * legacy "linux,phandle" properties.  If both
		 * appear and have different values, things
		 * will get weird. Don't do that.
		 */
		/* 特殊属性处理，兼容三种属性名：phandle,linux,phandle（不可同时使用）,ibm,phandle */
		if (!strcmp(pname, "phandle") ||
		    !strcmp(pname, "linux,phandle")) {
			if (!np->phandle)	//仅首次设置phandle值（避免冲突）
				np->phandle = be32_to_cpup(val);	//大端序转cpu序
		}

		/* And we process the "ibm,phandle" property
		 * used in pSeries dynamic device tree
		 * stuff
		 */
		// 处理IBM pSeries的特殊phandle属性
		if (!strcmp(pname, "ibm,phandle"))
			np->phandle = be32_to_cpup(val);

		/* 填充属性结构 */
		pp->name   = (char *)pname;		//指向DTB字符串段的属性名
		pp->length = sz;				//属性值长度
		pp->value  = (__be32 *)val;		//指向DTB中的原始值（暂不拷贝）
		/* 将属性加入链表尾部 */
		*pprev     = pp;				//前驱节点的next指针指向当前属性
		pprev      = &pp->next;			//更新前驱指针为当前属性的next指针
	}

	/* With version 0x10 we may not have the name property,
	 * recreate it here from the unit name if absent
	 */
	/* 确保节点拥有“name”属性 */
	if (!has_name) {
		const char *p = nodename, *ps = p, *pa = NULL;
		int len;

		/*从完整节点名提取name
		 * - 找到最后一个“/”后的字串（如“/cpus/cpu@0" 中的 “cpu@0” ）
		 * - 截取第一个“@”前的部分（如“cpu”）
		 */
		while (*p) {
			if ((*p) == '@')
				pa = p;		//记录@位置
			else if ((*p) == '/')
				ps = p + 1;		//更新子串起始位置（跳过“/”）
			p++;
		}

		/* 处理无“@”的情况 */
		if (pa < ps)
			pa = p;		//指向字符串末尾
		len = (pa - ps) + 1;		//计算name长度（包括终止符）

		/* 分配 属性结构+name字符串 的内存 */
		pp = unflatten_dt_alloc(mem, sizeof(struct property) + len,
					__alignof__(struct property));
		if (!dryrun) {
			pp->name   = "name";
			pp->length = len;
			pp->value  = pp + 1;		//值紧接结构体之后
			/* 将name值拷贝到属性值区域 */
			*pprev     = pp;
			pprev      = &pp->next;

			memcpy(pp->value, ps, len - 1);		//复制字符（不包含@）
			((char *)pp->value)[len - 1] = 0;	//添加终止符
			pr_debug("fixed up name for %s -> %s\n",
				 nodename, (char *)pp->value);
		}
	}

	if (!dryrun)
		*pprev = NULL;
}

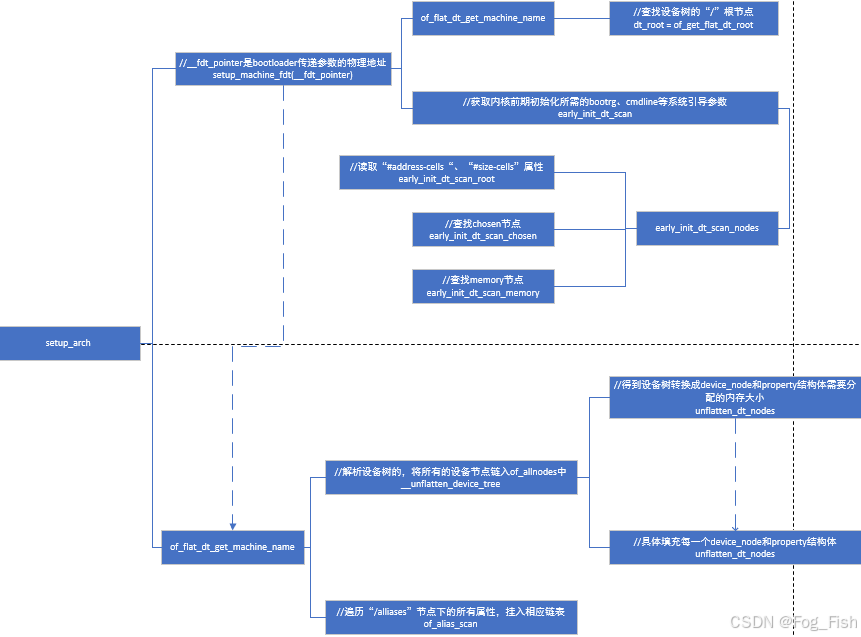

函数调用关系图
device_node节点关系

device node通过父节点、子节点与兄弟节点三个指针来维护各节点之间的关系
如示例设备树[^1]，其解析后的device node结构如下如所示

‍

1.3 总结

内核通过setup_machine_fdt接口实现early_dts（早期设备树）信息扫描接口，解析memory以及bootargs等一些启动早期需要使用的信息。后续通过unflatten_device_tree将完整的device tree信息解析到device_node结构体中。由于device_node包含了设备树所有节点以及它们之间的关系，所以后续内核可通过device_node快速索引设备节点

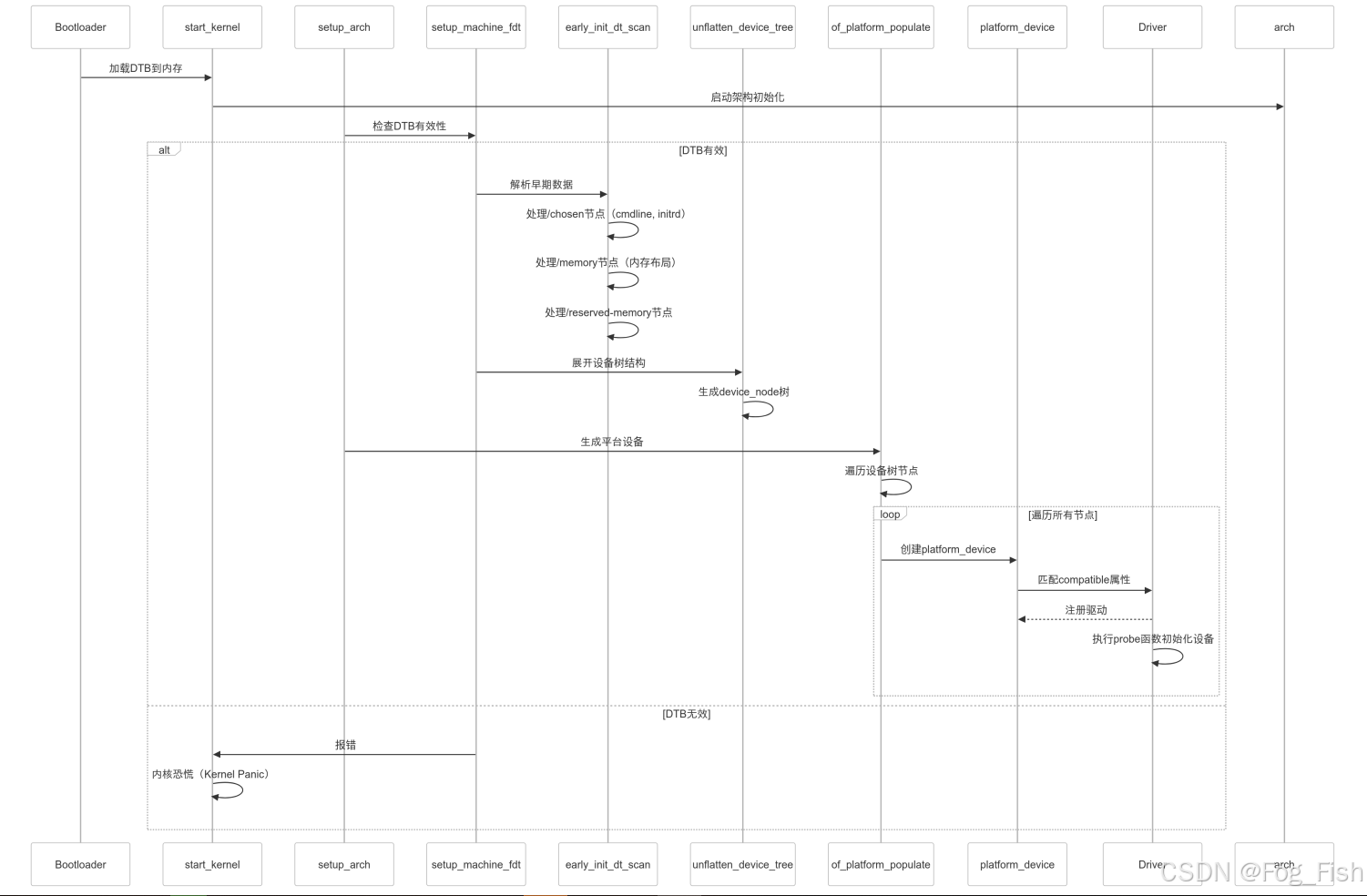

内核解析设备树整体流程

‍

‍

1.3.1 示例验证

目的

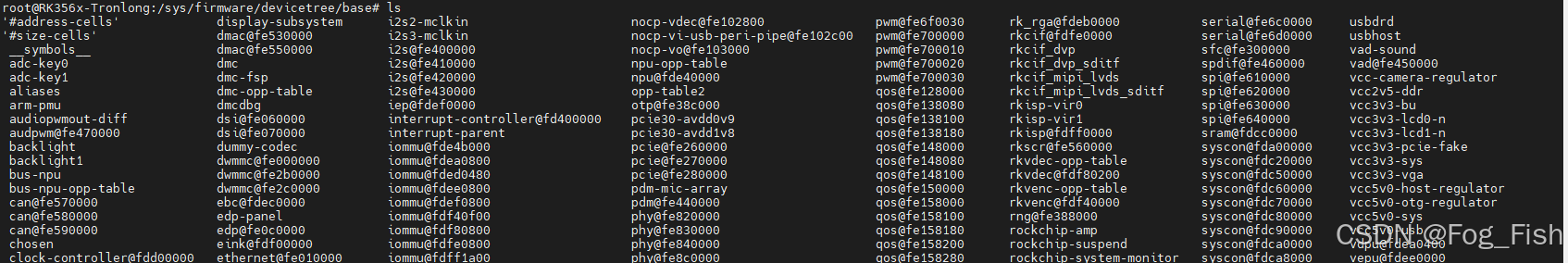

打印内核解析之后的device_node的所有结构体，结合实际可视现象进一步理解内核解析设备树效果
源码

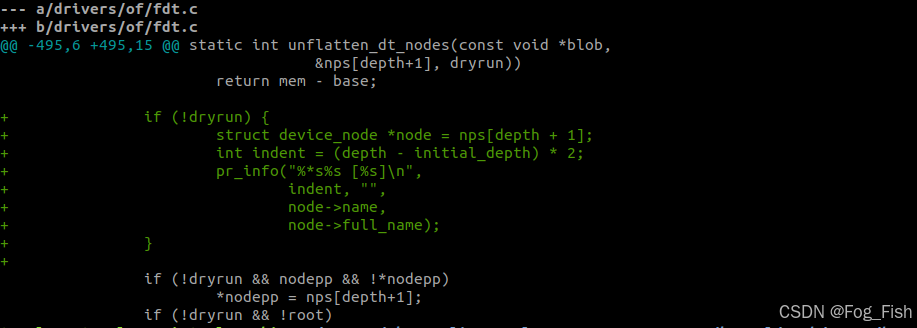

修改驱动“${SDK}/driver/of/fdt.c”如下

现象

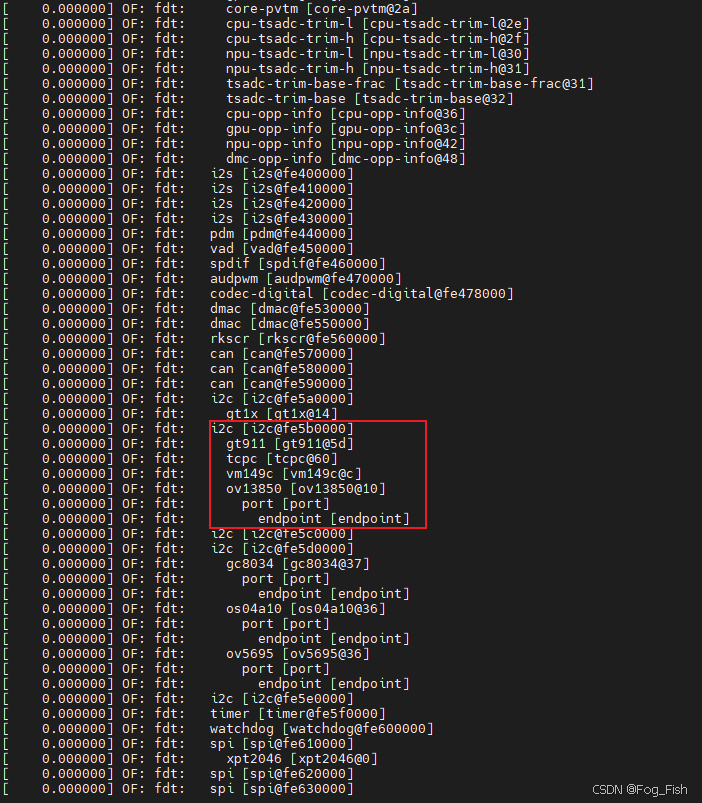

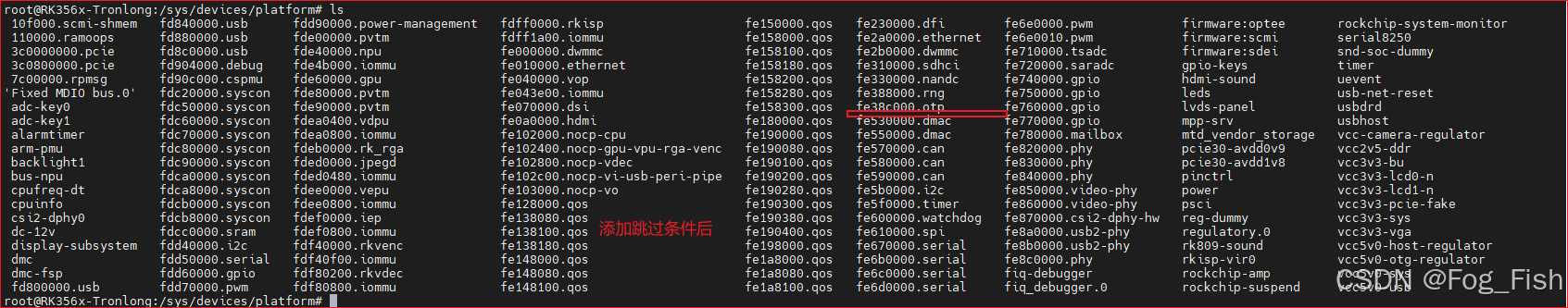

以i2c2节点与其子节点为例

&i2c2 {
	status = "okay";
	pinctrl-0 = <&i2c2m1_xfer>;

	gt911@5d {
		pinctrl-names = "default";
		pinctrl-0 = <&gt911_int_pin
				&gt911_rst_pin>;

		compatible = "goodix,gt911";
		reg = <0x5d>;
		interrupt-parent = <&gpio2>;
		interrupts = <18 0>;

		irq-gpios = <&gpio2 RK_PC2 0>;
		reset-gpios = <&gpio1 RK_PA4 GPIO_ACTIVE_HIGH>;
	};

	wusb3801: tcpc@60 {
		status = "okay";
		compatible = "willsemi,wusb3801";
		reg = <0x60>;
		pinctrl-names = "default";
		pinctrl-0 = <&wusb3801_int_pin &ch482d_sel_pin>;
		interrupt-parent = <&gpio0>;
		interrupts = <RK_PA6 IRQ_TYPE_LEVEL_LOW>;
		ch482d_sel-gpios = <&gpio4 RK_PD2 GPIO_ACTIVE_LOW>;
	};

	vm149c: vm149c@c {
		compatible = "silicon touch,vm149c";
		status = "okay";
		reg = <0x0c>;
		rockchip,camera-module-index = <2>;
		rockchip,camera-module-facing = "back";
	};

	ov13850: ov13850@10 {
		compatible = "ovti,ov13850";
		status = "okay";
		reg = <0x10>;
		clocks = <&pmucru CLK_WIFI>;
		clock-names = "xvclk";
		pinctrl-names = "default";
		pinctrl-0 = <&refclk_pins>;
		pwdn-gpios = <&gpio0 RK_PC4 GPIO_ACTIVE_HIGH>;
		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "RK-CMK-8M-2-v1";
		rockchip,camera-module-lens-name = "CK8401";
		lens-focus = <&vm149c>;

		port {
			ov13850_out: endpoint {
				remote-endpoint = <&mipi_in_ucam0>;
				data-lanes = <1 2 3 4>;
			};
		};
	};

‍

二 device_node 转换 device

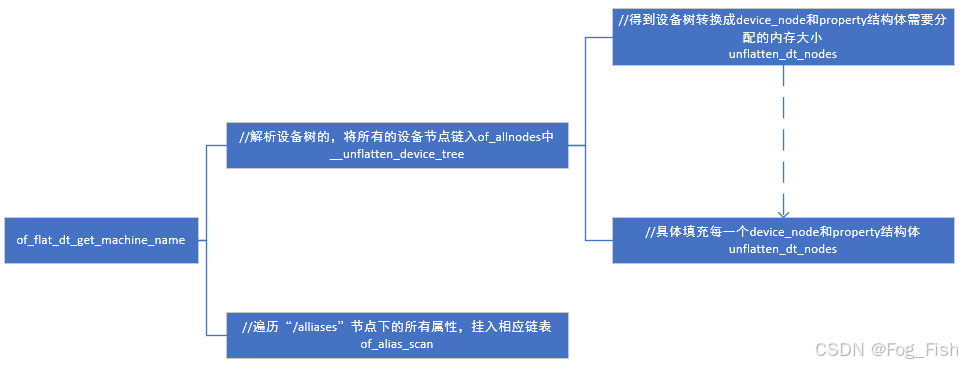

在上述学习中，了解了内核将设备树dtb解析成device_node的机制，但该结构体并不能直接与设备驱动模型中的device_driver匹配

在设备模型[^2]的学习中，device部分是由结构体xxx_device结构体对硬件资源进行描述，所以内核会最终将device_node进一步转换为设备驱动模型可匹配的对应device结构体

‍

2.1 device_node 转换为平台设备（platform_device）

思考点

Q1
为什么要先分析platform_device？为什么内核启动过程中要先解析platform_device？

A1

platform_device平台设备（时钟、中断控制器、cpu、内存控制器、gpio控制器等）是系统的基础设施，其他设备驱动（如串口、GPIO）依赖这些资源完成初始化。若内核不优先解析并注册platform_device，后续驱动可能无法获取所需资源（如内存地址、中断号），导致启动失败。

Linux内核通过设备驱动模型管理设备与驱动的绑定。platform_driver注册时，需要匹配已存在的platform_device。若设备未提前注册，驱动无法绑定，导致设备不可用。

部分平台设备（如定时器、时钟源）是系统运行的关键。例如，调度器依赖定时器，若其依赖的时钟控制器未初始化，系统将无法正常启动。

Q2
所有的device_node都会转换成platform_device吗？

A2
只有满足转换规则的device_node节点才会进行转换

‍

2.1.1 转换规则

内核会将满足以下条件的device_node转换

规则1

节点为根节点“/”的直接子节点，且包含compatible属性，则会创建对应的platform_device
规则2

节点的父节点的compatible为“simple-bus”、"simple-mfd" 或 "isa"，且节点本身包含compatible，则会创建对应的platform_device
规则3
节点的 compatible 属性是否包含 "arm" 或 "primecell"，如果是，则不将该节点转换为 platform_device，而是将其识别为 AMBA 设备

‍

2.1.2 转换流程分析

2.1.2.1 关键函数调用链

arch_initcall_sync注册

当内核启动时，调用 rest_init() 函数来启动初始化过程。在初始化过程中，arch_initcall_sync 函数会被调用，以确保所有与当前架构相关的初始化函数按照正确的顺序执行。这样可以保证在启动过程中，特定架构相关的初始化工作得到正确地完成。

start_kernel()
|
├─setup_arch()   // 解析设备树，生成device_node树
|
└─rest_init()
	|
	└─kernel_init()
		|
		└─kernel_init_freeable()
			|
			└─kernel_init_freeable()
				|
				└─do_basic_setup()
					|
					└─do_initcalls()
						|
						└─do_initcall_level(level=3s)  // 执行arch_initcall_sync级别函数
							|
							└─arch_initcall_sync(of_platform_default_populate_init)
								|
								└─of_platform_default_populate_init()

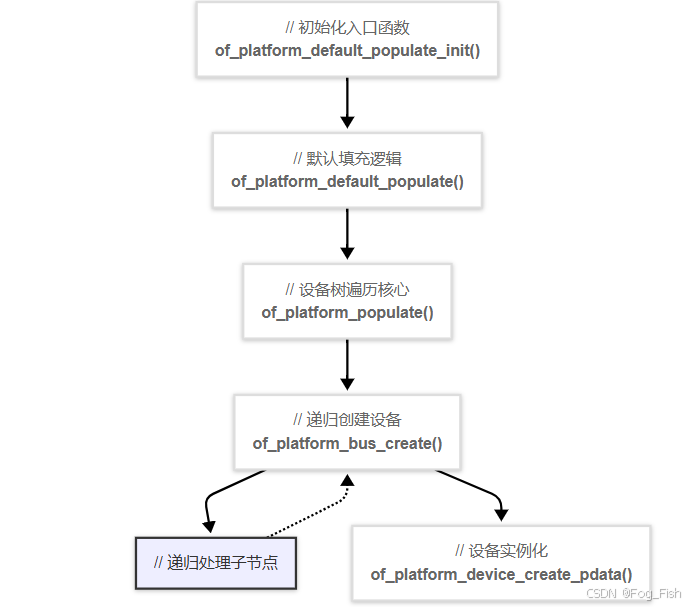

平台设备生成流程

of_platform_default_populate_init函数的作用是在内核初始化过程中自动解析设备树，并根据设备树中的设备节点创建对应的 platform_device 结构。它会遍历设备树中的设备节点，并为每个设备节点创建一个对应的 platform_device 结构，然后将其注册到内核中，使得设备驱动程序能够识别和操作这些设备
```
of_platform_default_populate()
|
└─of_platform_populate()
	|
	└─of_platform_bus_create()		// 递归处理节点
		|
		└─of_platform_device_create_pdata()
```

‍

2.1.2.2 转换流程代码解析

of_platform_default_populate_init函数

/*----- kernel/driver/of/platform.c -----*/
static int __init of_platform_default_populate_init(void)
{
	struct device_node *node;

	/* 暂停设备链接（device link）的状态同步，避免在初始化过程中出现竟态条件 */
	device_links_supplier_sync_state_pause();

	/* 检查设备树是否正常加载/填充，若没有则返回错误码 */
	if (!of_have_populated_dt())
		return -ENODEV;

	/*
	 * Handle certain compatibles explicitly, since we don't want to create
	 * platform_devices for every node in /reserved-memory with a
	 * "compatible",
	 */
	/*
	 * - 显式处理保留内存（reserved-memory）中特定compatible的节点
	 * - 尽管这些节点有compatible属性，但不为保留内存节点创建platform_device
	 * - reserved_mem_matches 是预定义的匹配表，仅处理特定 compatibles（例如 DMA 内存池等）
	 * -- 为/reserved-memory 中匹配的节点创建 platform_device 结构。这些节点不会为每个节点都创建 platform_device，而是根据需要进行显式处理
	 */
	for_each_matching_node(node, reserved_mem_matches)
		of_platform_device_create(node, NULL, NULL);

	/* 处理/firmware节点下的设备（如 UEFI/ACPI 相关服务） */
	node = of_find_node_by_path("/firmware");
	if (node) {
		of_platform_populate(node, NULL, NULL, NULL);	//递归创建并填充子节点设备
		of_node_put(node);		//释放节点引用计数
	}

	/* Populate everything else. */
	/* 填充其他设备 */
	fw_devlink_pause();		//暂停固件设备链接（fw_devlink）解析，避免依赖关系冲突
	of_platform_default_populate(NULL, NULL, NULL);	//默认填充设备树其余节点：除保留内存和/firmware外，为所有有效节点创建 platform_device
	fw_devlink_resume();	//恢复固件设备链接解析

	return 0;
}
arch_initcall_sync(of_platform_default_populate_init);

of_platform_default_populate函数

/*----- kernel/driver/of/platform.c -----*/
int of_platform_default_populate(struct device_node *root,
				 const struct of_dev_auxdata *lookup,
				 struct device *parent)
{
	return of_platform_populate(root, of_default_bus_match_table, lookup,
				    parent);
}

调用of_platform_populate函数填充设备树中的平台设备，并使用默认的设备树匹配表of_default_bus_match_table

/*----- kernel/driver/of/platform.c -----*/
const struct of_device_id of_default_bus_match_table[] = {
	{ .compatible = "simple-bus", },
	{ .compatible = "simple-mfd", },
	{ .compatible = "isa", },
#ifdef CONFIG_ARM_AMBA
	{ .compatible = "arm,amba-bus", },
#endif /* CONFIG_ARM_AMBA */
	{} /* Empty terminated list */
};

该匹配表对应上述规则2，函数将自动根据设备树节点的属性匹配相应的设备驱动程序，并填充内核的平台设备列表

of_platform_populate函数

/*----- kernel/driver/of/platform.c -----*/
/**
 * of_platform_populate() - 根据设备树节点创建并注册平台设备
 * @root: 起始设备树节点（若为NULL，则从根节点"/"开始）
 * @matches: 设备兼容性匹配表（用于过滤需创建设备的节点）
 * @lookup: 辅助数据表（用于覆盖设备树中的名称、父设备等属性）
 * @parent: 父设备指针（通常为平台总线设备）
 *
 * 返回值：成功返回0，失败返回负的错误码
 *
 * 该函数遍历设备树中指定节点的子节点，递归创建对应的platform_device，
 * 并注册到内核设备模型中，供后续驱动匹配。
 */
int of_platform_populate(struct device_node *root,
			const struct of_device_id *matches,
			const struct of_dev_auxdata *lookup,
			struct device *parent)
{
	struct device_node *child;
	int rc = 0;

	/* 如果root不为空，则增加root节点的引用次数；否则，在设备树中根据路径查找root节点 */
	root = root ? of_node_get(root) : of_find_node_by_path("/");
	if (!root)
		return -EINVAL;

	pr_debug("%s()\n", __func__);
	pr_debug(" starting at: %pOF\n", root);

	device_links_supplier_sync_state_pause();	//暂停设备链接状态同步；防止在设备创建过程中供应商设备转台变化引发竟态
	/* 遍历所有子节点并创建设备；for_each_child_of_node 宏遍历root的每个直接子节点 */
	for_each_child_of_node(root, child) {
		/*为子节点创建平台设备（及可能的下级设备）*/
		rc = of_platform_bus_create(child, matches, lookup, parent, true);
		if (rc) {
			of_node_put(child);	//创建失败：释放子节点并终止循环
			break;
		}
	}
	device_links_supplier_sync_state_resume();		//恢复设备链表状态同步

	/* 标记该节点的总线设备已初始化；OF_POPULATED_BUS 标志避免后续重复处理*/
	of_node_set_flag(root, OF_POPULATED_BUS);

	of_node_put(root);		//释放root节点的引用计数
	return rc;
}
EXPORT_SYMBOL_GPL(of_platform_populate);

for_each_child_of_node宏定义如下

/*----- kernel/include/linux/of.h -----*/
#define for_each_child_of_node(parent, child) \
	for (child = of_get_next_child(parent, NULL); child != NULL; \
	     child = of_get_next_child(parent, child))

of_platform_bus_create函数

/*----- kernel/driver/of/platform.c -----*/
/**
 * of_platform_bus_create() - Create a device for a node and its children.
 * @bus: device node of the bus to instantiate
 * @matches: match table for bus nodes
 * @lookup: auxdata table for matching id and platform_data with device nodes
 * @parent: parent for new device, or NULL for top level.
 * @strict: require compatible property
 *
 * Creates a platform_device for the provided device_node, and optionally
 * recursively create devices for all the child nodes.
 */
/*
 * 递归创建平台设备或AMBA设备，处理以下情况：
 * 1. 严格模式跳过无compatible属性的节点
 * 2. 跳过标记为忽略的节点（如保留内存）
 * 3. 避免重复初始化已处理的节点
 * 4. 特殊处理ARM PrimeCell兼容的AMBA设备
 *
 * 返回值: 0成功，非0表示错误（仅子节点初始化失败时返回错误码）
 */
static int of_platform_bus_create(struct device_node *bus,
				  const struct of_device_id *matches,
				  const struct of_dev_auxdata *lookup,
				  struct device *parent, bool strict)
{
	const struct of_dev_auxdata *auxdata;
	struct device_node *child;
	struct platform_device *dev;
	const char *bus_id = NULL;
	void *platform_data = NULL;
	int rc = 0;

	/* Make sure it has a compatible property */
	/* 严格模式检查：若无compatible属性则跳过 */
	if (strict && (!of_get_property(bus, "compatible", NULL))) {
		pr_debug("%s() - skipping %pOF, no compatible prop\n",
			 __func__, bus);
		return 0;	//跳过
	}

	/* Skip nodes for which we don't want to create devices */
	/* 检查节点是否在跳过列表中 */
	if (unlikely(of_match_node(of_skipped_node_table, bus))) {
		pr_debug("%s() - skipping %pOF node\n", __func__, bus);
		return 0;
	}

	/* 避免重复处理已初始化的节点 */
	if (of_node_check_flag(bus, OF_POPULATED_BUS)) {
		pr_debug("%s() - skipping %pOF, already populated\n",
			__func__, bus);
		return 0;
	}

	/* 从auxdata表中获取设备覆盖信息（如名称、平台数据） */
	auxdata = of_dev_lookup(lookup, bus);
	if (auxdata) {
		bus_id = auxdata->name;		//覆盖设备名称
		platform_data = auxdata->platform_data;		//自定义平台数据
	}

	/* 特殊处理ARM PrimeCell设备（AMBA总线） */
	if (of_device_is_compatible(bus, "arm,primecell")) {
		/*
		 * Don't return an error here to keep compatibility with older
		 * device tree files.
		 */
		//创建AMBA设备，不返回错误以兼容旧设备树
		of_amba_device_create(bus, bus_id, platform_data, parent);
		return 0;
	}

	/* 创建平台设备 */
	dev = of_platform_device_create_pdata(bus, bus_id, platform_data, parent);
	if (!dev || !of_match_node(matches, bus))
		return 0;

	/* 递归处理子节点 */
	for_each_child_of_node(bus, child) {
		pr_debug("   create child: %pOF\n", child);
		rc = of_platform_bus_create(child, matches, lookup, &dev->dev, strict);
		if (rc) {
			of_node_put(child);		//错误时释放子节点引用
			break;
		}
	}

	/* 标记当前节点的总线设备已初始化 */
	of_node_set_flag(bus, OF_POPULATED_BUS);
	return rc;		//返回子节点处理中的首个错误
}

of_skipped_node_table
static const struct of_device_id of_skipped_node_table[] = {
	{ .compatible = "operating-points-v2", },
	{} /* Empty terminated list */
};
函数解析

第36行
若strict 为真且设备节点 bus 没有兼容性属性，则输出调试信息并返回 0
判断确保设备节点具有 compatible 属性，因为 compatible 属性用于匹配设备驱动程序，对应我们规则1

第44行
如果设备节点 bus在被跳过的节点表中，则输出调试信息并返回 0
这个条件判断用于跳过不想创建设备的节点

第50行

如果设备节点 bus 的 OF_POPULATED_BUS 标志已经设置，则输出调试信息并返回 0
这个条件判断用于避免重复创建已经填充的设备节点

第57行
用 lookup 辅助数据结构查找设备节点 bus 的特定配置信息，并将其赋值给变量 bus_id 和 platform_data
用于获取设备节点的特定配置信息，以便在创建平台设备时使用，由于这里传入的参数为NULL，所以下面的条件判断并不会被执行

第64行

如果设备节点 bus 兼容于 "arm,primecell"，则调用 of_amba_device_create 函数创建 AMBA 设备，并返回 0

对应上述规则3

第75行

调用 of_platform_device_create_pdata函数创建平台设备，并将其赋值给变量 dev
检查设备节点 bus是否与给定的匹配表 matches 匹配
如果平台设备创建失败或者设备节点不匹配，那么返回

第80行

遍历设备节点 bus 的每个子节点 child，并递归调用 of_platform_bus_create 函数来创建子节点的平台设备

of_platform_device_create_pdata函数

/*----- kernel/driver/of/platform.c -----*/
/**
 * of_platform_device_create_pdata - Alloc, initialize and register an of_device
 * @np: pointer to node to create device for
 * @bus_id: name to assign device
 * @platform_data: pointer to populate platform_data pointer with
 * @parent: Linux device model parent device.
 *
 * Returns pointer to created platform device, or NULL if a device was not
 * registered.  Unavailable devices will not get registered.
 */
static struct platform_device *of_platform_device_create_pdata(
					struct device_node *np,
					const char *bus_id,
					void *platform_data,
					struct device *parent)
{
	struct platform_device *dev;

	/* 检查设备节点是否可用或已填充 */
	if (!of_device_is_available(np) ||		//检查节点是否可用（status = “okay”）
	    of_node_test_and_set_flag(np, OF_POPULATED))	//原子操作标记已初始化
		return NULL;		//跳过不可用或已处理节点
	/* 分配平台设备platform_device结构体 */
	dev = of_device_alloc(np, bus_id, parent);
	if (!dev)
		goto err_clear_flag;

	/* 设置平台设备的一些属性 */
	dev->dev.coherent_dma_mask = DMA_BIT_MASK(32);		//默认32位一致性DMA
	if (!dev->dev.dma_mask)
		dev->dev.dma_mask = &dev->dev.coherent_dma_mask;		//同一DMA掩码
	dev->dev.bus = &platform_bus_type;		//设置总线类型
	dev->dev.platform_data = platform_data;		//注入平台私有数据
	/* 配置设备资源 */
	of_msi_configure(&dev->dev, dev->dev.of_node);		//解析MSI-X中断信息
	of_reserved_mem_device_init_by_idx(&dev->dev, dev->dev.of_node, 0);		//初始化保留内存区域

	/* 将平台设备添加到设备模型中 */
	if (of_device_add(dev) != 0) {		//注册设备到系统
		/* 失败处理 */
		platform_device_put(dev);		//释放设备资源
		goto err_clear_flag;			//跳转错误处理
	}

	return dev;		//成功返回指针

err_clear_flag:
	/* 清除设备节点的已填充节点 */
	of_node_clear_flag(np, OF_POPULATED);		//防止节点被永久跳过
	return NULL;
}

关键函数处理：of_device_add

/* drivers/of/device.c */
int of_device_add(struct platform_device *ofdev)
{
	BUG_ON(ofdev->dev.of_node == NULL);

	/* name and id have to be set so that the platform bus doesn't get
	 * confused on matching */
	ofdev->name = dev_name(&ofdev->dev);		//设备名赋值
	ofdev->id = PLATFORM_DEVID_NONE;

	/*
	 * If this device has not binding numa node in devicetree, that is
	 * of_node_to_nid returns NUMA_NO_NODE. device_add will assume that this
	 * device is on the same node as the parent.
	 */
	set_dev_node(&ofdev->dev, of_node_to_nid(ofdev->dev.of_node));

	return device_add(&ofdev->dev);		//————>设备驱动模型的device函数
}

后续知识参考：1.3 DEVICE[^20]

‍

2.1.2.3 小结

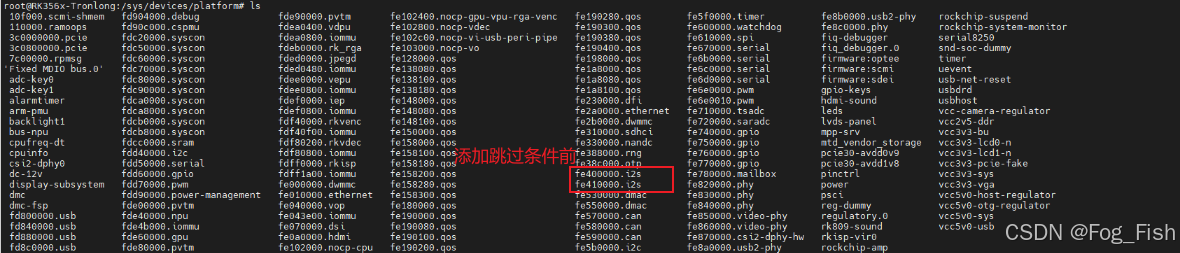

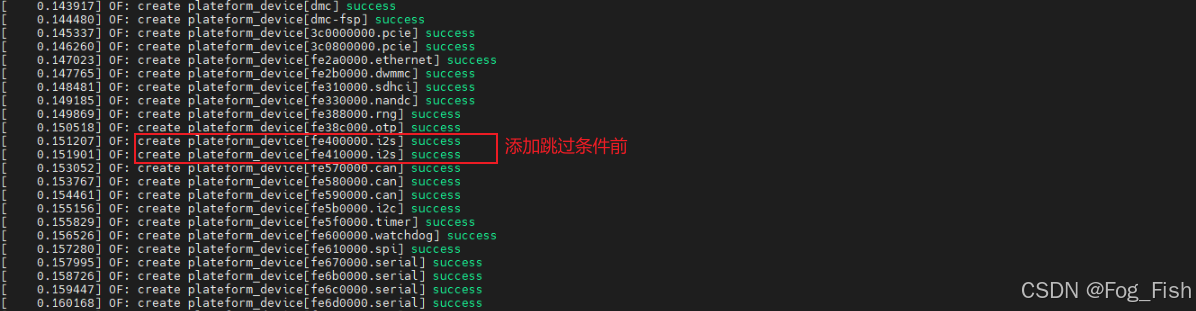

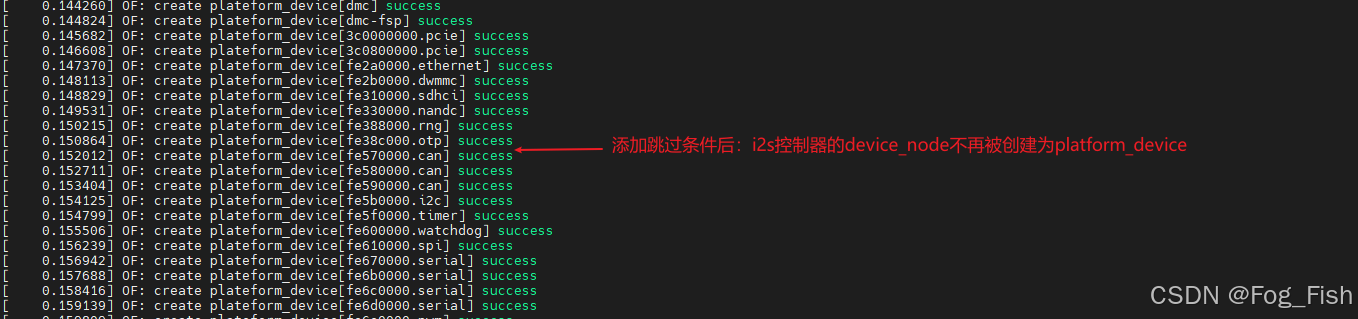

2.1.3 示例验证

目的
- 添加打印，查看成功创建的platform设备
- 添加跳过条件（如compatible = "rockchip,rk3568-i2s-tdm" ），用于过滤不想创建platform_device的device_node

修改

--- a/drivers/of/platform.c
+++ b/drivers/of/platform.c
@@ -35,6 +35,7 @@ const struct of_device_id of_default_bus_match_table[] = {

 static const struct of_device_id of_skipped_node_table[] = {
        { .compatible = "operating-points-v2", },
+       { .compatible = "rockchip,rk3568-i2s-tdm",},		//添加跳过条件
        {} /* Empty terminated list */
 };

@@ -198,6 +199,7 @@ static struct platform_device *of_platform_device_create_pdata(
                platform_device_put(dev);
                goto err_clear_flag;
        }
+       pr_info("create plateform_device[%s] success\n", dev_name(&dev->dev));		//打印成功转换成platform_device的platform_device——>device.name

        return dev;

现象
- /sys/devices/platform路径下打印
- 添加的内核打印

‍

2.2 device_node 转换为总线挂载设备（如i2c_device）

通过platform总线设备 & 驱动匹配[^17]部分学习，可知后续内核中会执行如下操作

platform_device与platform_driver会通过第二优先级匹配[^21]规则匹配，并执行对应的probe函数
以i2c控制器执行对应的probe函数为例，会调用关键函数i2c_add_adapter注册适配器，进一步解析设备树中该控制器节点下的子节点（挂载外设）
其余总线、设备下的子节点在对应probe函数中执行“2”中类似操作，直到所有platform_device都执行完成

‍

2.2.1 关键函数调用链

rk3x_i2c_probe()
|
└─i2c_add_adapter()		//声明一个i2c适配器，使用动态总线号
	|
	└─i2c_register_adapter()	//注册i2c适配器
		|
		└─device_register()	//创建i2c适配器设备节点，如“devices/platform/fe5b0000.i2c/”路径下的“i2c-2”
		|
		└─of_i2c_register_devices(adap)		//通过“adap->dev->node”获取设备树节点，for_each_child_of_node遍历控制器节点的所有子节点
			|
			└─of_i2c_register_device(adap, node)		//为每个子节点创建“i2c_client”
				|
				└─of_i2c_get_board_info()		//获取子节点属性
				|
				└─i2c_new_device()		//创建子节点设备，如如“devices/platform/fe5b0000.i2c/i2c-2”路径下的“2-005d”，即gt911外设
					|
					└─device_register()		//实例化device设备

‍

2.2.2 转换流程代码解析

i2c_add_adapter函数

/*----- driver/i2c/i2c-core-base.c -----*/
/**
 * i2c_add_adapter - declare i2c adapter, use dynamic bus number
 * @adapter: the adapter to add
 * Context: can sleep
 *
 * This routine is used to declare an I2C adapter when its bus number
 * doesn't matter or when its bus number is specified by an dt alias.
 * Examples of bases when the bus number doesn't matter: I2C adapters
 * dynamically added by USB links or PCI plugin cards.
 *
 * When this returns zero, a new bus number was allocated and stored
 * in adap->nr, and the specified adapter became available for clients.
 * Otherwise, a negative errno value is returned.
 */
/**
 * i2c_add_adapter - 向内核注册一个I2C适配器（总线控制器），支持动态分配总线编号或使用设备树别名
 * @adapter: 要注册的I2C适配器结构体指针
 * Context: 可睡眠（可能因内存分配或互斥锁休眠）
 *
 * 此函数用于在以下场景注册I2C适配器：
 * 1. 总线编号不重要（例如动态添加的USB或PCIe适配器）
 * 2. 总线编号由设备树别名（如i2c0, i2c1）指定
 *
 * 成功时返回0，适配器编号存储在adap->nr中，适配器可供客户端设备使用；
 * 失败时返回负的错误码。
 */
int i2c_add_adapter(struct i2c_adapter *adapter)
{
	struct device *dev = &adapter->dev;
	int id;

	/* 设备树优先；尝试从别名节点下获取总线编号 */
	if (dev->of_node) {
		/* 解析设备树中的i2c别名 */
		id = of_alias_get_id(dev->of_node, "i2c");
		if (id >= 0) {
			adapter->nr = id;		//使用设备树指定的编号
			return __i2c_add_numbered_adapter(adapter);		//注册带固定编号的适配器
		}
	}

	/* 动态分配总线编号 */
	mutex_lock(&core_lock);		//保护IDR分配操作的原子性
	/* 从IDR分配器中动态分配ID，起始于第一个动态编号（避免于静态编号冲突） */
	id = idr_alloc(&i2c_adapter_idr, adapter,
		       __i2c_first_dynamic_bus_num, 0, GFP_KERNEL);
	mutex_unlock(&core_lock);	//解锁
	/* 分配失败 */
	if (WARN(id < 0, "couldn't get idr"))
		return id;

	adapter->nr = id;		//存储动态分配的编号

	/* 执行适配器注册的核心逻辑 */
	return i2c_register_adapter(adapter);
}
EXPORT_SYMBOL(i2c_add_adapter);

i2c_register_adapter 函数

/*----- driver/i2c/i2c-core-of.c -----*/
static int i2c_register_adapter(struct i2c_adapter *adap)
{
	int res = -EINVAL;

	/* Can't register until after driver model init */
	/* 检查驱动模型是否已初始化 */
	if (WARN_ON(!is_registered)) {
		res = -EAGAIN;
		goto out_list;
	}

	/* Sanity checks */
	/* 健全性检查 */
	if (WARN(!adap->name[0], "i2c adapter has no name"))
		goto out_list;

	if (!adap->algo) {
		pr_err("adapter '%s': no algo supplied!\n", adap->name);
		goto out_list;
	}

	/* 初始化同步锁和同步机制 */
	if (!adap->lock_ops)
		adap->lock_ops = &i2c_adapter_lock_ops;

	rt_mutex_init(&adap->bus_lock);		// 实时互斥锁保护总线操作
	rt_mutex_init(&adap->mux_lock);		// 多路复用器锁
	mutex_init(&adap->userspace_clients_lock);		// 用户空间客户端锁
	INIT_LIST_HEAD(&adap->userspace_clients);		// 初始化用户空间客户端链表

	/* Set default timeout to 1 second if not already set */
	/* 设置默认超时时间 */
	if (adap->timeout == 0)
		adap->timeout = HZ;

	/* register soft irqs for Host Notify */
	/* 注册Host Notify软中断 */
	res = i2c_setup_host_notify_irq_domain(adap);
	if (res) {
		pr_err("adapter '%s': can't create Host Notify IRQs (%d)\n",
		       adap->name, res);
		goto out_list;
	}

	/* 创建设备节点并注册到sysfs */
	dev_set_name(&adap->dev, "i2c-%d", adap->nr);		//设备名如i2c-2
	adap->dev.bus = &i2c_bus_type;		//绑定到i2c总线
	adap->dev.type = &i2c_adapter_type;		//设备类型为i2c适配器
	res = device_register(&adap->dev);		//注册设备
	if (res) {
		pr_err("adapter '%s': can't register device (%d)\n", adap->name, res);
		goto out_list;
	}

	/* 配置SMBUS警报（设备树） */
	res = of_i2c_setup_smbus_alert(adap);
	if (res)
		goto out_reg;

	dev_dbg(&adap->dev, "adapter [%s] registered\n", adap->name);

	/* 电源管理配置 */
	pm_runtime_no_callbacks(&adap->dev);
	pm_suspend_ignore_children(&adap->dev, true);
	pm_runtime_enable(&adap->dev);

/* 兼容性支持（旧版sysfs路径） */
#ifdef CONFIG_I2C_COMPAT
	res = class_compat_create_link(i2c_adapter_compat_class, &adap->dev,
				       adap->dev.parent);
	if (res)
		dev_warn(&adap->dev,
			 "Failed to create compatibility class link\n");
#endif

	/* 初始化恢复机制（如总线错误恢复） */
	i2c_init_recovery(adap);

	/* create pre-declared device nodes */
	/* 注册设备树的子设备 */
	of_i2c_register_devices(adap);		// 遍历设备树子节点，注册i2c_client
	/* 12. 处理ACPI设备 */
	i2c_acpi_install_space_handler(adap);		// 安装ACPI空间句柄
	i2c_acpi_register_devices(adap);		//注册ACPI描述的I2C设备

	/* 扫描静态板级信息（非设备树平台） */
	if (adap->nr < __i2c_first_dynamic_bus_num)
		i2c_scan_static_board_info(adap);

	/* Notify drivers */
	/* 通知驱动新适配器已注册 */
	mutex_lock(&core_lock);
	bus_for_each_drv(&i2c_bus_type, NULL, adap, __process_new_adapter);
	mutex_unlock(&core_lock);

	return 0;
/* 错误处理 */
out_reg:
	init_completion(&adap->dev_released);
	device_unregister(&adap->dev);
	wait_for_completion(&adap->dev_released);
out_list:
	mutex_lock(&core_lock);
	idr_remove(&i2c_adapter_idr, adap->nr);
	mutex_unlock(&core_lock);
	return res;
}

of_i2c_register_devices函数

/*----- driver/i2c/i2c-core-of.c -----*/
void of_i2c_register_devices(struct i2c_adapter *adap)
{
	struct device_node *bus, *node;
	struct i2c_client *client;

	/* Only register child devices if the adapter has a node pointer set */
	/* 检查适配器是否有device_node，即有设备树节点 */
	if (!adap->dev.of_node)
		return;

	dev_dbg(&adap->dev, "of_i2c: walking child nodes\n");

	/* 查找适配器下的“i2c_bus”子节点 */
	bus = of_get_child_by_name(adap->dev.of_node, "i2c-bus");
	/* 若无“i2c_bus”子节点，直接使用适配器节点作为总线父节点 */
	if (!bus)
		bus = of_node_get(adap->dev.of_node);

	/* 遍历所有可用的子节点 */
	for_each_available_child_of_node(bus, node) {
		/* 检查节点是否已被处理（防止重复注册） */
		if (of_node_test_and_set_flag(node, OF_POPULATED))
			continue;

		/* 注册单个设备树节点对应的I2C设备 */
		client = of_i2c_register_device(adap, node);
		/* 失败处理 */
		if (IS_ERR(client)) {
			dev_err(&adap->dev,
				 "Failed to create I2C device for %pOF\n",
				 node);
			of_node_clear_flag(node, OF_POPULATED);
		}
	}
	/* 释放节点引用计数 */
	of_node_put(bus);
}

of_i2c_register_device函数

/*----- driver/i2c/i2c-core-of.c -----*/
static struct i2c_client *of_i2c_register_device(struct i2c_adapter *adap,
						 struct device_node *node)
{
	struct i2c_client *client;
	struct i2c_board_info info;
	int ret;

	dev_dbg(&adap->dev, "of_i2c: register %pOF\n", node);

	/* 获取子节点属性（获取i2c地址、phandle属性，并通过链接device_node内存储的属性） */
	ret = of_i2c_get_board_info(&adap->dev, node, &info);
	if (ret)
		return ERR_PTR(ret);

	client = i2c_new_device(adap, &info);		//创建子节点设备
	if (!client) {
		dev_err(&adap->dev, "of_i2c: Failure registering %pOF\n", node);
		return ERR_PTR(-EINVAL);
	}
	return client;
}

i2c_new_device函数

/* driver/i2c/i2c-core-base.c */
/**
 * i2c_new_device - instantiate an i2c device
 * @adap: the adapter managing the device
 * @info: describes one I2C device; bus_num is ignored
 * Context: can sleep
 *
 * Create an i2c device. Binding is handled through driver model
 * probe()/remove() methods.  A driver may be bound to this device when we
 * return from this function, or any later moment (e.g. maybe hotplugging will
 * load the driver module).  This call is not appropriate for use by mainboard
 * initialization logic, which usually runs during an arch_initcall() long
 * before any i2c_adapter could exist.
 *
 * This returns the new i2c client, which may be saved for later use with
 * i2c_unregister_device(); or NULL to indicate an error.
 */
/**
 * i2c_new_device - 实例化一个I2C设备客户端
 * @adap: 管理该设备的I2C适配器
 * @info: 描述I2C设备的结构体（bus_num被忽略）
 * Context: 可睡眠
 *
 * 该函数创建一个I2C设备客户端，绑定通过驱动模型的probe()/remove()方法完成。
 * 可能在函数返回时已有驱动绑定，或在后续时刻绑定（如热插拔加载驱动模块）。
 * 注意：不适用于主板初始化逻辑（此时i2c_adapter可能尚未存在）。
 *
 * 成功返回新i2c_client指针，失败返回NULL。
 */
struct i2c_client *
i2c_new_device(struct i2c_adapter *adap, struct i2c_board_info const *info)
{
	struct i2c_client	*client;
	int			status;

	client = kzalloc(sizeof *client, GFP_KERNEL);	//分配内存
	if (!client)
		return NULL;

	/* 基础属性初始化 */
	client->adapter = adap;		//绑定适配器

	client->dev.platform_data = info->platform_data;		//平台特定数据
	client->flags = info->flags;		//设备标志（如10位/7位地址等配置）
	client->addr = info->addr;		//I2C设备地址

	/* 中断号处理 */
	client->init_irq = info->irq;		//直接指定的IRQ
	if (!client->init_irq)		//未指定，从资源中解析
		client->init_irq = i2c_dev_irq_from_resources(info->resources,
							 info->num_resources);
	client->irq = client->init_irq;

	/* 设备命名 */
	strlcpy(client->name, info->type, sizeof(client->name));

	/* 地址有效性检查 */
	status = i2c_check_addr_validity(client->addr, client->flags);
	if (status) {
		dev_err(&adap->dev, "Invalid %d-bit I2C address 0x%02hx\n",
			client->flags & I2C_CLIENT_TEN ? 10 : 7, client->addr);
		goto out_err_silent;
	}

	/* Check for address business */
	/* 地址冲突检查 */
	status = i2c_check_addr_ex(adap, i2c_encode_flags_to_addr(client));
	if (status)
		dev_err(&adap->dev,
			"%d i2c clients have been registered at 0x%02x",
			status, client->addr);

	/* 设备模型设置 */
	client->dev.parent = &client->adapter->dev;		//父设备为适配器
	client->dev.bus = &i2c_bus_type;		//绑定I2C总线类型
	client->dev.type = &i2c_client_type;		//设备类型为I2C Client
	client->dev.of_node = of_node_get(info->of_node);		//设备树节点引用
	client->dev.fwnode = info->fwnode;		//固件节点（ACPI等）

	/* 生成设备名称（如i2c2-005d） */
	i2c_dev_set_name(adap, client, info, status);

	/* 填充设备属性 */
	if (info->properties) {
		status = device_add_properties(&client->dev, info->properties);
		if (status) {
			dev_err(&adap->dev,
				"Failed to add properties to client %s: %d\n",
				client->name, status);
			goto out_err_put_of_node;
		}
	}

	/* 注册设备到内核 */
	status = device_register(&client->dev);
	if (status)
		goto out_free_props;

	dev_dbg(&adap->dev, "client [%s] registered with bus id %s\n",
		client->name, dev_name(&client->dev));

	return client;

/* 错误处理 */
out_free_props:
	if (info->properties)
		device_remove_properties(&client->dev);
out_err_put_of_node:
	of_node_put(info->of_node);
out_err_silent:
	kfree(client);
	return NULL;
}
EXPORT_SYMBOL_GPL(i2c_new_device);

‍

2.2.3 示例验证

目的

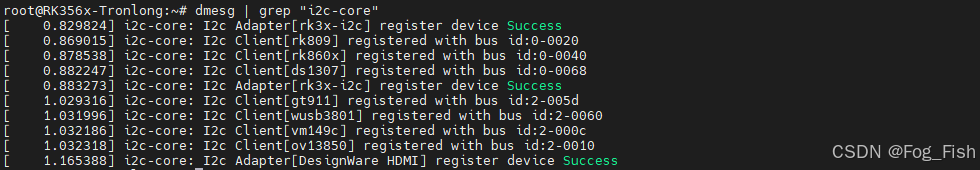

添加打印，查看成功创建的i2c_adapter和i2c_client设备

修改

--- a/drivers/i2c/i2c-core-base.c
+++ b/drivers/i2c/i2c-core-base.c
@@ -805,6 +805,8 @@ i2c_new_device(struct i2c_adapter *adap, struct i2c_board_info const *info)
        status = device_register(&client->dev);
        if (status)
                goto out_free_props;
+       else
+               pr_info("I2c Client[%s] registered with bus id:%s\n", client->name, dev_name(&client->dev));        //添加I2C Client设备注册成功打印
        dev_dbg(&adap->dev, "client [%s] registered with bus id %s\n",
                client->name, dev_name(&client->dev));
@@ -1277,6 +1279,8 @@ static int i2c_register_adapter(struct i2c_adapter *adap)
                pr_err("adapter '%s': can't register device (%d)\n", adap->name, res);
                goto out_list;
        }
+       else
+               pr_info("I2c Adapter[%s] register device Success\n", adap->name);               //添加I2C Client设备注册成功打印

        res = of_i2c_setup_smbus_alert(adap);
        if (res)
