智能车窗控制系统：从架构设计到工程落地的深度解析

第一个自研项目

芯控 - 嵌入式软件学习者

1374人浏览 · 2026-01-19 17:47:12

芯控 - 嵌入式软件学习者 · 2026-01-19 17:47:12 发布

智能车窗控制系统：从架构设计到工程落地的深度解析

一、系统架构：为什么选择"多层解耦"而非"单片机堆砌"

1.1 行业痛点与架构设计原则

传统车窗系统问题	本项目解决方案	行业对标（德赛西威车载系统）
传感器数据直接驱动电机（无安全逻辑）	安全层独立隔离（红外+雨滴双路触发）	✅ 车规级安全冗余设计
通信协议混乱（UART/蓝牙混用）	统一通信协议栈（自定义CAN帧）	✅ 参考ISO 11898车载总线标准
代码紧耦合（按键/蓝牙/传感器混杂）	任务层解耦（FreeRTOS多任务）	✅ 汽车电子标准架构

1.2 四层架构图解（附代码逻辑关联）

1.3 STM32 核心硬件资源清单

本项目基于 STM32F103 主控开发，所有单片机片上资源均做合理规划与精准复用，无冗余占用，以下为项目中实际用到的全部硬件资源及对应的业务落地场景，也是嵌入式开发中「资源合理化分配」的工程实践：

资源类型	具体资源项	项目实际应用场景
GPIO	GPIOB/GPIOC/GPIOx 多组引脚	1. 物理按键输入 2. 四路红外防夹传感器数字信号采集 3. 28BYJ-48 步进电机四相驱动引脚
TIM	TIM1、TIM2、TIM3、TIM4	1. TIM1：配置成定时器中断更新PID数据,并扫描按键 2. TIM2: 蓝牙串口接收数据的超时判断（TIM2->CNT>15）3. TIM3：语音串口接收数据的超时判断（TIM3->CNT>15）4. TIM4: 系统时间戳
串口通信 (UART/USART)	UART1、UART2	1. UART1：外接 JDY33 蓝牙模块，接收蓝牙指令，并模拟 CAN 总线数据透传，周期性发送 8 字节状态帧 2. UART2：外接语音模块，接收语音指令同时传输系统状态，进行语音播报
ADC 模拟数字转换器	单通道 ADC 采集引脚	雨滴传感器模拟量采集
FreeRTOS 内核资源	消息队列、互斥锁、多任务调度	1. 消息队列：xQueueControl(控制指令队列)、xQueueSensor(传感器数据队列)2. 互斥锁：status_mutexHandle 保护全局变量g_system_state的原子操作3. 任务调度：4 个分级优先级任务（控制 / 传感器 / 通信 / 默认任务）
NVIC 中断控制器	中断优先级分组、抢占优先级配置	1. 串口接收中断：蓝牙指令异步接收，无阻塞采集2. 定时器中断：高优先级响应，保障按键扫描、PID 调速的实时性3. 电机驱动中断：步进电机步序精准切换，无丢步卡顿
片上存储 & 全局变量区	自定义结构体 / 全局状态区	1. 存储g_motors[4]电机数组、g_system_state全局系统状态2. PID 控制器参数缓存 3. 按键长 / 短按计数变量、电机步数 / 位置缓存

1.4 硬件版本迭代：V1 稳定版 vs V2 车载网关版（原理图+PCB 深度解析）

版本硬件核心差异总览

对比维度	V1 基础稳定版	V2 车载网关版
主控芯片	STM32F103C8T6	STM32F103RCT6（更大闪存、更多IO）
核心定位	单一车窗控制器（串口模拟 CAN）	车载异构总线网关（串口模拟 CAN → 真实 CAN 总线转发）
电机驱动方案	ULN2003 达林顿管阵列（适配 28BYJ-48）	L298N 双 H 桥驱动模块（硬件选型适配优化中）
通信功能	UART+蓝牙+语音	UART+蓝牙+语音+CAN 总线
电源滤波	基础去耦电容	新增多路 100uF+0.1uF 组合滤波电容
核心优势	功能稳定、易复现、调试成本低	1. 对接车规级 CAN 总线，适配真实车载场景；2. 实现 “串口模拟 CAN 帧 → 真实 CAN 帧” 的透明转发；3. 保留 V1 全部功能并拓展车载总线能力
待解问题	无	L298N 与 28BYJ-48 步进电机的驱动逻辑适配（已明确解决方案，不影响网关核心功能）

一、V1 基础稳定版：原理图+PCB 设计要点

1. 核心原理图解析

最小系统模块：包含 STM32F103C8T6 主控、3.3V 稳压电路、复位电路、晶振电路，是整个系统的基础。
电机驱动模块：采用 ULN2003 驱动 28BYJ-48 步进电机，IN1-IN4 直接连接 STM32 GPIO，无需额外功率放大，电路简洁可靠。
传感器接口模块：红外防夹传感器（数字量）、雨水传感器（模拟量）接口独立布局，均做了上拉/下拉处理，抗干扰性强。
通信模块：UART1 接蓝牙模块，UART2 接语音模块，引脚定义清晰无冲突。

2. PCB 布局关键原则

电源走线：采用 1.2mm 宽铜箔走主电源，避免小电流走线发热，GND 做铺地处理，降低电磁干扰。
模块分区：主控、驱动、传感器三大模块分区布局，减少信号线交叉，缩短电机驱动线长度，降低信号衰减。
丝印标注：所有接口、元件都标注清晰丝印，方便焊接和后期调试。

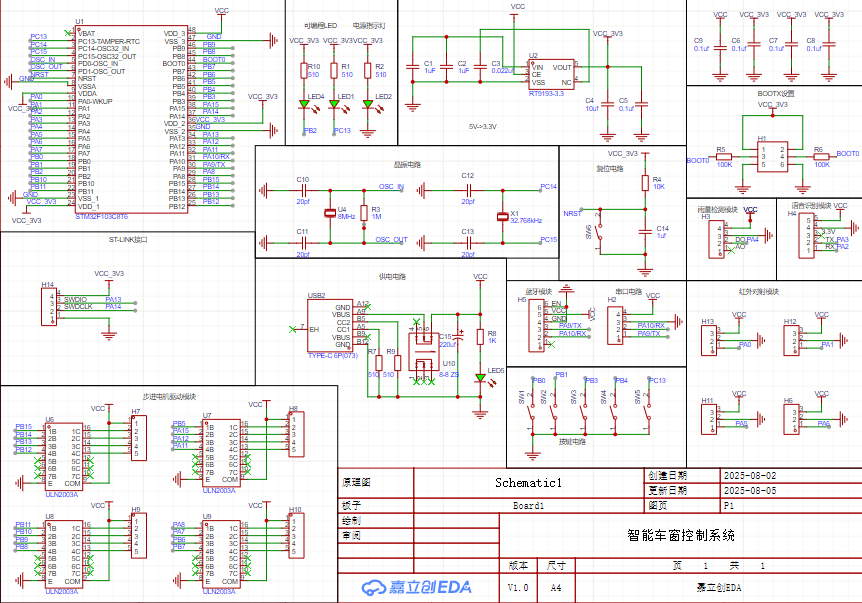

V1 原理图

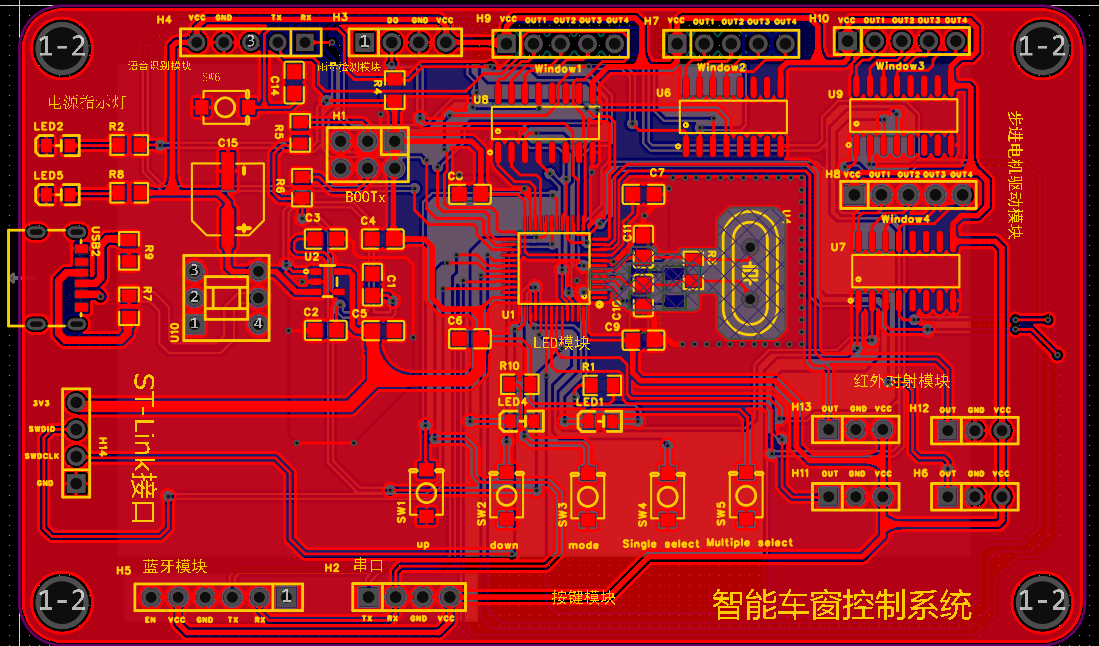

V1 PCB
在这里插入图片描述

二、V2 车载网关版：原理图+PCB 升级与待解问题

1. 原理图核心变更点

主控升级：更换为 STM32F103RCT6，扩展了 CAN 通信引脚（PA11/CAN_RX、PA12/CAN_TX），新增 CAN 收发器电路。
驱动更换：移除 ULN2003，替换为 4 路 L298N 模块，每路驱动对应一个车窗电机，IN1-IN4 连接主控 GPIO，ENA/ENB 均配置为高电平使能。
电源优化：每个 L298N 模块旁都并联 100uF 电解电容+0.1uF 陶瓷电容，强化电源去耦，减少电机启停时的电压波动。

2. PCB 布局改进与待排查点

改进点：CAN 总线两端增加 120Ω 终端电阻，优化总线阻抗匹配；传感器模块与驱动模块做电气隔离，避免干扰。
待排查点：电机驱动输出端（OUT1-OUT4）走线长度不一致，可能导致信号同步性差；L298N 模块的散热焊盘未做铺铜处理，大功率下可能存在散热隐患。

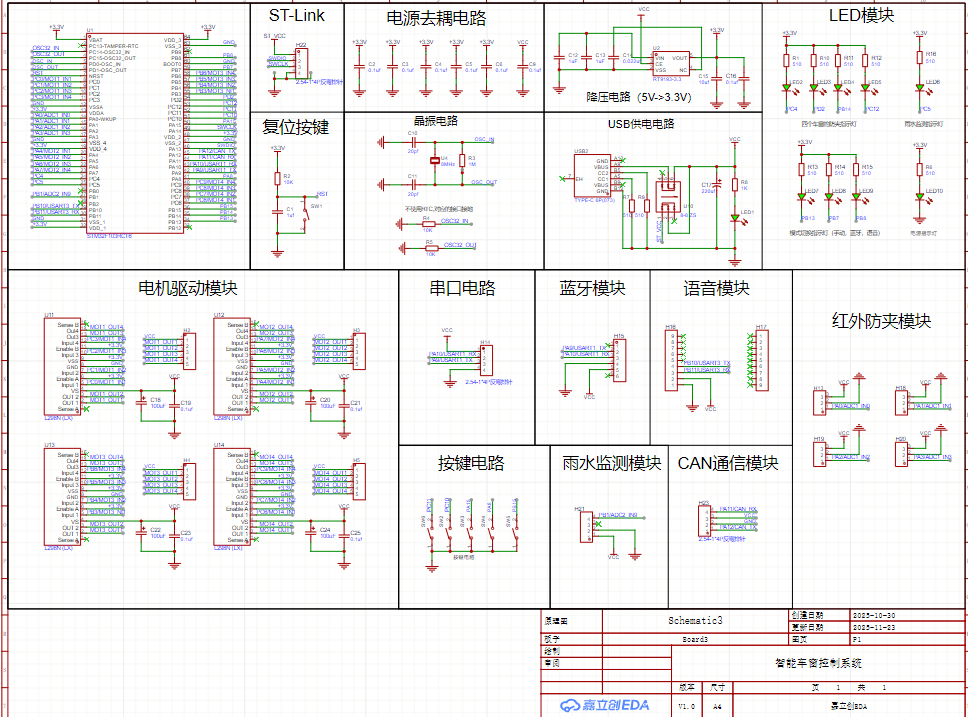

V2 原理图
在这里插入图片描述

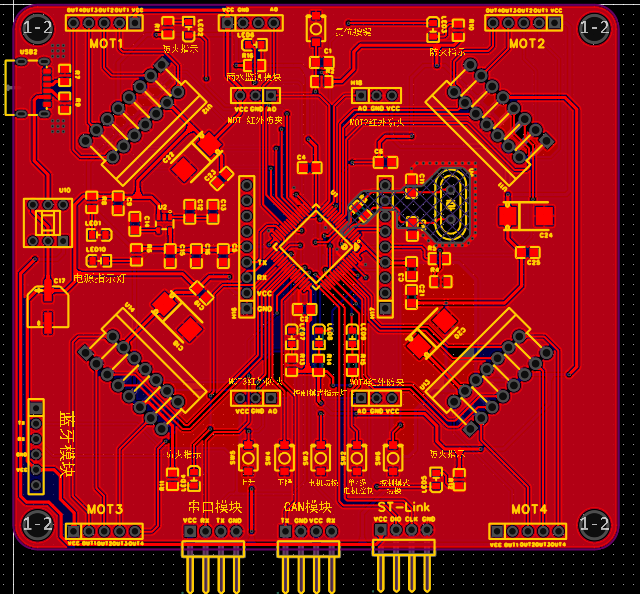

V2 PCB

3. 核心网关功能：串口模拟 CAN → 真实 CAN 总线转发

这是 V2 版本的核心价值所在 —— 通过硬件升级 + 软件适配，实现 “低成本串口模拟 CAN” 到 “车规级真实 CAN 总线” 的无缝衔接，适配车载多 ECU 通信场景。

二、核心代码

2.1 V1固件代码

2.1.1 ▶️ 输入层（硬件接口）

1 ）物理按键：

void key_process()//放在定时器扫描
{
  static uint16_t scan_tick=0,up_count=0,down_count=0;
  scan_tick++;

  if(scan_tick>=20)
  {
    scan_tick=0;
    key_loop();// 短按按键扫描
  }

    // 长/短按按键处理
  if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0)==0)up_flag=1;
	else up_flag=0;
	if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1)==0)down_flag=1;
	else down_flag=0;

  if(up_flag)
  {
    up_count++;
    if(up_count>=LONG_KEY_TIME)
      keytemp=MOTOR_LONG_UP;
  }
  else
  {
    if(up_count>0&&up_count<LONG_KEY_TIME)
      keytemp=MOTOR_SHORT_UP;
    up_count=0;
  }
  if(down_flag)
  {
    down_count++;
    if(down_count>=LONG_KEY_TIME)
      keytemp=MOTOR_LONG_DOWN;
  }
  else
  {
    if(down_count>0&&down_count<LONG_KEY_TIME)
      keytemp=MOTOR_SHORT_DOWN;
    down_count=0;

  }
}

2 ）蓝牙模块：

JDY33串口接收数据，通过UART1_process解析指令。

void UART1_process(MotorCmd_t *cmd,SensorData_t *sensor)
{
  if(rec_flag1)
  {
    if(TIM2->CNT>15)//这里是一个超时判断
    {

      if(cmd->ctrl_mode==CTRL_MODE_BLUETOOTH)//处理蓝牙的数据
      {
        if(UART_Compare(UART1,BOOTH_MOTOR1_UP)&&sensor->infrared[0])//确认指令与安全状态
        {
          cmd->dir=DIR_UP;
          cmd->is_stop=0;
          cmd->target_motor_id=1;
          osMessageQueuePut(xQueueControl, cmd, 0, osWaitForever);
        }
        if(UART_Compare(UART1,BOOTH_MOTOR1_DOWN))
        {
          cmd->dir=DIR_DOWN;
          cmd->is_stop=0;
          cmd->target_motor_id=1;
          osMessageQueuePut(xQueueControl, cmd, 0, osWaitForever);
        }
       …………………………（其他指令同理）
      }
       rec_flag1=0;
       UART_Clear(UART1,&Index1);//清除数据准备下一次接收
     }
    }

}

3 ）语音模块

void UART2_process(MotorCmd_t*cmd,SensorData_t *sensor)
{
  if(rec_flag2)
  {
    if(TIM3->CNT>20)
    {

      if(cmd->ctrl_mode==CTRL_MODE_VOICE)//处理语音数据
      {

        if(UART_Compare(UART2,VOICE_MOTOR1_UP)&&sensor->infrared[0])
        {
          cmd->dir=DIR_UP;
          cmd->is_stop=0;
          cmd->target_motor_id=1;
          osMessageQueuePut(xQueueControl, cmd, 0, osWaitForever);
        }
        if(UART_Compare(UART2,VOICE_MOTOR1_DOWN))
        {
          cmd->dir=DIR_DOWN;
          cmd->is_stop=0;
          cmd->target_motor_id=1;
          osMessageQueuePut(xQueueControl, cmd, 0, osWaitForever);
        }
        ……（其他指令同理）
      }
      rec_flag2=0;
      UART_Clear(UART2,&Index2);
    }
  }
}

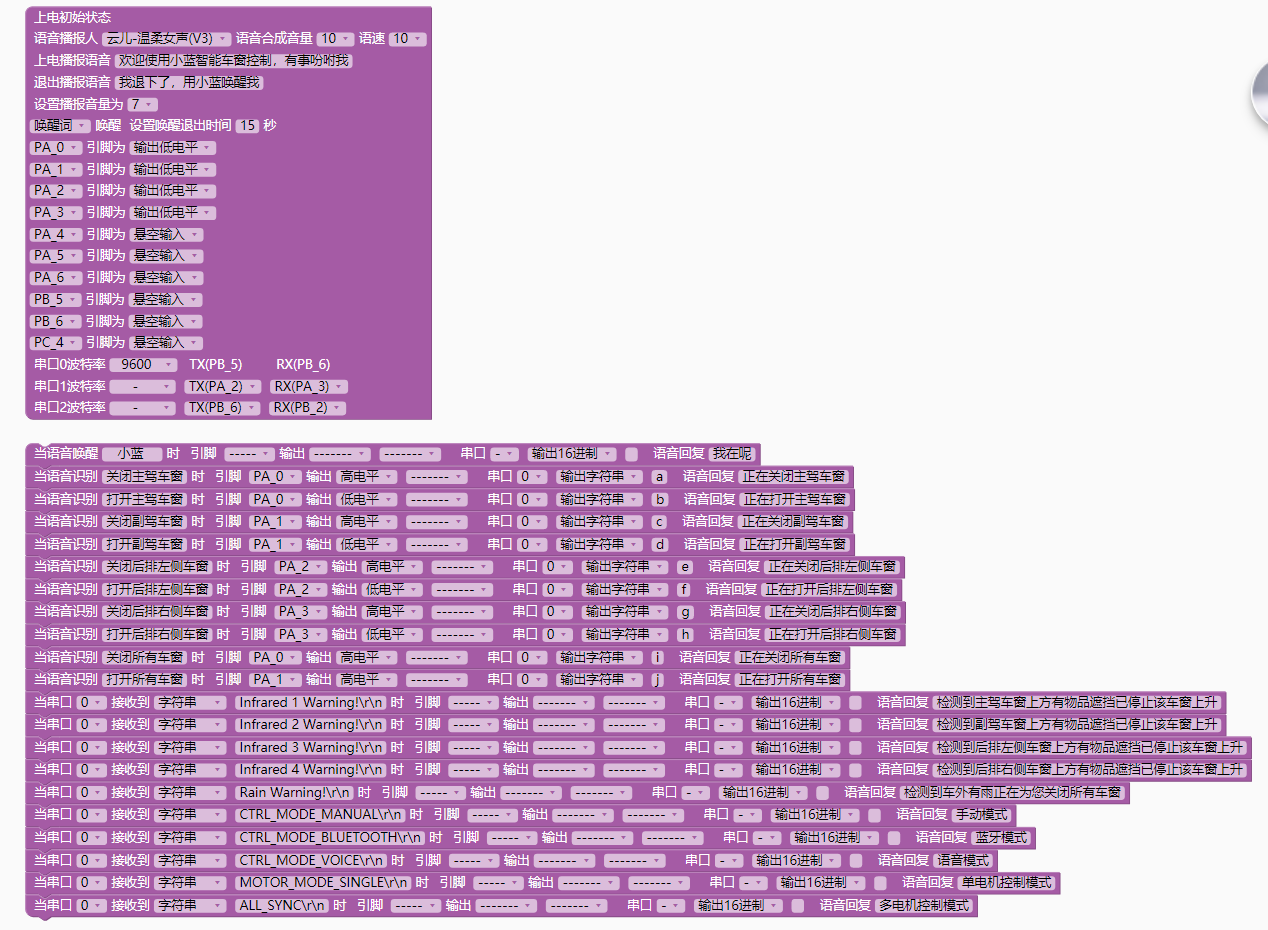

语音用的是ASR-PR0语音识别模块（该模块通过特定的图形化编程配置）

V1语音配置

在这里插入图片描述

2.1.2 ▶️ 决策层（FreeRTOS核心）

任务名称	优先级	核心逻辑	代码位置
StartDefaultTask	中	系统处理外部指令，并将控制命令传入xQueueControl队列	src/freertos.c
StartControlTask	高	读取队列的控制信息将具体指令写入目标对象，最终在定时器中断调用Motor_Step_Handler进行PID调速与电机驱动	src/freertos.c
StartSensorTask	中	处理传感器数据，将信息传入xQueueSensor队列	src/freertos.c
StartCANComTask	低	将系统的所有状态转换成CAN数据包的形式通过串口发送	src/freertos.c

2.1.3 ▶️ 执行层（硬件驱动）

电机驱动：
// PID控制算法

void PID_Update(PID_Controller_t*PID)
{
  //停止时初始化数据防止影响下一步判断
  if(PID->target_speed<1.0f)
  {
    PID->step_interval_ms = 0;
    PID->current_speed = 0.0f;
    PID->error_sum = 0.0f;
    PID->last_error = 0.0f;
    return;
  }
  //计算当前速度 (步/秒) = 1000 / 步间隔(ms)
  if(PID->step_interval_ms>0)
    PID->current_speed=1000.0f/PID->step_interval_ms;
  else
    PID->current_speed=0.0f;
  //计算误差
  float error=PID->target_speed-PID->current_speed;
  PID->error_sum+=error;
  if(PID->error_sum>50.0f)PID->error_sum=50.0f;
  if(PID->error_sum<-50.0f)PID->error_sum=-50.0f;
  //这里就是套公式啦
  float delta_error=error-PID->last_error;
  float output=(PID->kp*error)+(PID->ki*PID->error_sum)+(PID->kd*delta_error);
  float new_interval=PID->step_interval_ms-output*0.2f;

  if(new_interval < 2.0f) new_interval = 2.0f;      // 最快约500步/秒
  if(new_interval > 100.0f) new_interval = 100.0f; // 最慢10步/秒

  PID->step_interval_ms=(uint32_t)new_interval;
  PID->last_error=error;
}

2.1.4 ▶️ 通信层（自定义CAN协议）

1 ）协议设计背景

为适配车载场景的可靠通信需求，基于UART1串口设计“类CAN总线协议”，核心参考ISO 11898-1（CAN 2.0B）标准的优先级仲裁、CRC校验、重传机制，同时适配串口半双工特性做轻量化改造，解决传统UART通信无优先级、易丢包的问题。

2 ）协议核心特性

特性	实现逻辑	行业对标（车载CAN）
优先级仲裁	帧头高4位定义优先级（0-15，0最高），防夹/雨水事件自动提升帧优先级，发送前检测串口总线空闲	✅ CAN ID仲裁逻辑
数据完整性	基于CRC-8（多项式0x31）校验帧头+数据段，错误帧自动丢弃	✅ CAN CRC校验场
非阻塞重传	FreeRTOS任务中通过时间戳实现超时重传（最多3次，可自行调整），无阻塞延时	✅ CAN ARQ重传机制
轻量化帧结构	10字节固定帧，500ms周期性发送	✅ CAN数据帧规范

3 ）数据帧格式

每帧数据固定为 10字节，以原始字节流形式通过串口周期性（默认500ms）发送。

4 ）字节映射表

字节序号	位域 (Bit 9 → Bit 0)	详细说明
Byte 0	优先级控制位	高 4 位：优先级（0-15，0 为最高优先级，通过防夹和雨水事件自动修改优先级确保主要信息的优先传输）；低 4 位：保留（设 0）
Byte 1	控制模式 + 电机模式 + 选中电机	1. 控制模式：手动/蓝牙/语音 2. 电机模式：单电机控制模式，多电机控制模式
Byte 2	雨水 + 红外1-4状态	最高位放雨水状态, 低4位放4个红外状态
Byte 3	车窗1开合度	数值范围 0-100，代表车窗关闭的百分比 (0%全开，100%全关)
Byte 4	车窗2开合度	同上
Byte 5	车窗3开合度	同上
Byte 6	车窗4开合度	同上
Byte 7	系统时间戳高字节	系统运行时间（毫秒）`system_tick` 的高8位
Byte 8	系统时间戳低字节	`system_tick` 的低8位
Byte 9	CRC-8 校验码	对 Byte 0-9 计算 CRC-8（多项式 0x31，初始值 0x00），接收方校验错误则丢弃

5 ）核心代码

5.1 ）CRC8/MAXIM 算法

static uint8_t crc8_calc(uint8_t *data, uint16_t len)
{
    uint8_t crc = 0x00;
    for (uint16_t i = 0; i < len; i++)
    {
        crc ^= data[i];
        for (uint8_t j = 0; j < 8; j++)
            crc = (crc & 0x80) ? ((crc << 1) ^ 0x31) : (crc << 1);

    }
    return crc;
}

5.2 ）串口总线空闲检测

//串口的接收侧和发送侧都空闲返回1
static uint8_t uart_bus(void)
{
   return (__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TXE)!=RESET) && (__HAL_UART_GET_FLAG(&huart1,UART_FLAG_RXNE)==RESET);
}

5.3 ）核心处理函数

void Uart_CommProcess(UART_CAN_SendHandle *handle)
{
  uint8_t TX_Data[8]={0};

  SystemState_t local_state;

  if(osMutexAcquire(status_mutexHandle,200)!=osOK)
    return;
  local_state=g_system_state;
  osMutexRelease(status_mutexHandle);

  uint8_t priority=((CAN_SIM_PRIORITY)&0x0f)<<4;

  TX_Data[0] = 0;
  TX_Data[0]|=(local_state.last_cmd.ctrl_mode&0x03)<<6;// 控制模式放到第7、6位
  TX_Data[0]|=(local_state.last_cmd.motor_mode&0x03)<<4;// 电机模式放5、4位
  if (local_state.last_cmd.target_motor_id==0xff)//所有电机选中第3位置1
    TX_Data[0]|=0x08;
  else
    TX_Data[0]|=(local_state.last_cmd.target_motor_id-1)&0x03;//选中电机放1、0位

  TX_Data[1] = 0;
  if(local_state.sensor.rain_detected)// 最高位放雨水状态, 低4位放4个红外状态
  {
    TX_Data[1]|=0x80;
    priority=((CAN_SIM_PRIORITY-1)&0x0f)<<4;//高四位为优先级
  }


  for(uint8_t i=0;i<INFRARED_NUM;i++)
  {
    if(local_state.sensor.infrared[i]==0)
    {
      TX_Data[1]|=(0x01<<i);
      priority=((CAN_SIM_PRIORITY-2)&0x0f)<<4;//红外防夹优先级最高
    }

  }

  // 存放4个车窗的开度百分比 (0-100)
  for(uint8_t i=0;i<4;i++)
  {
    uint8_t percentage=0;
    if(g_motors[i].current_step>0)
      percentage=(g_motors[i].current_step*100)/MAX_STEP;
    if(percentage>100)
      percentage=100;
    TX_Data[2+i]=percentage;
  }

  // 放一个系统运行时间的低16位
  static uint16_t tick_counter=0;
  tick_counter++;
  TX_Data[6]=(tick_counter>>8)&0xff;
  TX_Data[7]=tick_counter&0xff;

  if(!handle->is_pending)
  {
    handle->tx_buff[0]=priority;//帧头

    for(uint8_t i=1;i<9;i++)//8字节数据帧
      handle->tx_buff[i]=TX_Data[i-1];

    handle->tx_buff[9]=crc8_calc(handle->tx_buff,9);//crc

    handle->retry_count=0;
    handle->next_send_ms=HAL_GetTick();//立即尝试发送
    handle->is_pending=1;

  }

  if(!handle->is_pending)//当前没有信息等待，退出
    return;

  if(HAL_GetTick()<handle->next_send_ms)//没有达到达到的时间，退出
    return;

  if(!uart_bus())//总线忙
  {
    handle->next_send_ms=HAL_GetTick()+RETRY_INTERVAL_MS;//更新下一次发送时间，退出
    return;
  }

  HAL_StatusTypeDef ret=HAL_UART_Transmit(&huart1,handle->tx_buff,10,50);
  if(ret ==HAL_OK)
    handle->is_pending=0;
  else
  {
    handle->retry_count++;
    if(handle->retry_count>=CAN_RETRY_COUNT)//超过最大重传次数，丢弃
      handle->is_pending=0;
    else
      handle->next_send_ms=HAL_GetTick()+RETRY_INTERVAL_MS;//发送失败，进行重传
  }


}

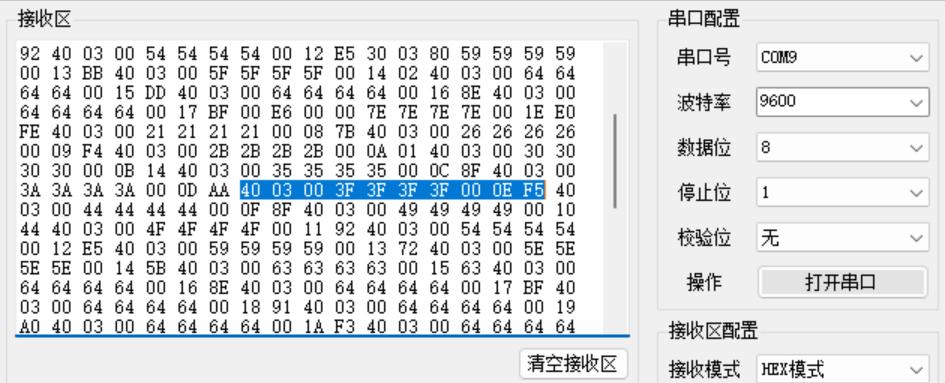

5.4 ）效果验证

在这里插入图片描述
（这里我标蓝的就是一帧数据）

2.2 V2固件代码

2.2.1 函数定义

HAL_StatusTypeDef CAN_Send(uint8_t*data)
{
  CAN_TxHeaderTypeDef tx_header;
  uint32_t mailbox;

  tx_header.StdId = 0x101;          // 标准ID，与你V1板规划的ID一致
  tx_header.ExtId = 0;              // 扩展ID，标准帧下不用
  tx_header.IDE = CAN_ID_STD;       // 帧格式：标准帧
  tx_header.RTR = CAN_RTR_DATA;     // 帧类型：数据帧
  tx_header.DLC = 10;                // 数据长度：10字节（必须与数组长度一致）
  tx_header.TransmitGlobalTime = DISABLE;

  return HAL_CAN_AddTxMessage(&hcan, &tx_header, data, &mailbox);
}

2.2.2 主函数

while (1)
  {
    if(ready_flag)
    {
      ready_flag=0;
      CAN_Send(uart_rx_buffer);
    }
  }

2.2.3 串口中断

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if(huart==&huart1)
  {
    uart_rx_buffer[Index++]=rx_data;
    if(Index>=8)
    {
      ready_flag=1;
      Index=0;
    }
    HAL_UART_Receive_IT(&huart1,&rx_data,1);
  }
}

三、调试过程：2个真实问题的深度解决

3.1 问题1：消息队列阻塞

现象：StartCANComTask任务时并没有数据从串口输出。
分析：由于要处理系统状态，需要一次性读取两个队列消息（xQueueControl和xQueueSensor）导致消息阻塞一直没读出来。
解决方案：我声明了一个全局变量g_system_state在StartControlTask和StartSensorTask读取两个队列的信息并通过互斥锁进行隔离。

//放在StartControlTask中
if(osMutexAcquire(status_mutexHandle, 100) == osOK) // 等待最多100ms
{
     g_system_state.last_cmd = cmd;
     osMutexRelease(status_mutexHandle); // 释放锁
}
//放在StartSensorTask中
if(osMutexAcquire(status_mutexHandle, 100) == osOK)
{
    g_system_state.sensor = sensor; // 复制到全局状态
    osMutexRelease(status_mutexHandle);
}

3.2 问题2：电机驱动不匹配（V2版本缺陷）

现象：L298N驱动28BYJ-48时，电机无反应。
具体分析放在：https://gitee.com/asd-ada/Smart-Car-Window-Controller/issues/IDKHRQ

四、工程化改进：从"能用"到"可靠"的3个关键点

4.1 代码规范

4.1.1 预处理 global_def.h

#ifndef GLOBAL_DEF_H
#define GLOBAL_DEF_H

#include "main.h"
#include "cmsis_os2.h"

// ===================== 系统常量 =====================
#define MOTOR_NUM                  4       // 电机数量
#define INFRARED_NUM               4       // 红外传感器数量
#define MOTOR_SPEED               500.0f   // 正常速度 (步/秒)
#define PID_UPDATE_MS              5       // PID更新周期 (ms)
#define LONG_KEY_TIME             500      // 长按时间阈值
#define MAX_STEP                  5000      //车窗高度
#define STRING_LENGTH             40       //串口缓冲数组长度
#define BOOTH_MOTOR1_UP           'A'      //蓝牙控制电机1上升
#define BOOTH_MOTOR1_DOWN         'B'      //蓝牙控制电机1下降
#define BOOTH_MOTOR2_UP           'C'      //蓝牙控制电机2上升
#define BOOTH_MOTOR2_DOWN         'D'      //蓝牙控制电机2下降
#define BOOTH_MOTOR3_UP           'E'      //蓝牙控制电机3上升
#define BOOTH_MOTOR3_DOWN         'F'      //蓝牙控制电机3下降
#define BOOTH_MOTOR4_UP           'G'      //蓝牙控制电机4上升
#define BOOTH_MOTOR4_DOWN         'H'      //蓝牙控制电机4下降
#define BOOTH_ALL_UP              'I'      //蓝牙控制所有电机上升
#define BOOTH_ALL_DOWN            'J'      //蓝牙控制所有电机下降

#define VOICE_MOTOR1_UP           'a'      //语音控制电机1上升
#define VOICE_MOTOR1_DOWN         'b'      //语音控制电机1下降
#define VOICE_MOTOR2_UP           'c'      //语音控制电机2上升
#define VOICE_MOTOR2_DOWN         'd'      //语音控制电机2下降
#define VOICE_MOTOR3_UP           'e'      //语音控制电机3上升
#define VOICE_MOTOR3_DOWN         'f'      //语音控制电机3下降
#define VOICE_MOTOR4_UP           'g'      //语音控制电机4上升
#define VOICE_MOTOR4_DOWN         'h'      //语音控制电机4下降
#define VOICE_ALL_UP              'i'      //语音控制所有电机上升
#define VOICE_ALL_DOWN            'j'      //语音控制所有电机下降

#define CAN_RETRY_COUNT            3       //最大重传次数
#define RETRY_INTERVAL_MS         500      //重传间隔
#define CAN_SIM_PRIORITY           4       //本帧的优先级越小越高0-15

// ===================== 枚举类型 =====================
// 控制模式枚举
typedef enum {
    CTRL_MODE_MANUAL = 0,  // 手动模式
    CTRL_MODE_BLUETOOTH,   // 蓝牙模式
    CTRL_MODE_VOICE,       // 语音模式
    CTRL_MODE_MAX
} CtrlMode_t;

// 电机工作模式枚举
typedef enum {
    MOTOR_MODE_SINGLE = 0, // 单电机模式
    MOTOR_MODE_ALL_SYNC    // 多电机同步模式
} MotorMode_t;

// 运动方向枚举
typedef enum {
    DIR_STOP = 0,   // 停止
    DIR_UP,         // 上升
    DIR_DOWN        // 下降
} Direction_t;

typedef enum {
    NO_PUSH=0,            //无按键按下
    MOTOR_SHORT_UP,       // 上升短按
    MOTOR_SHORT_DOWN,     // 下降短按
    MODE,                 // 模式切换键
    SINGLE,               // 单电机控制模式键
    ALL_SYNC,             // 多电机控制模式键
    MOTOR_LONG_UP,        // 上升长按
    MOTOR_LONG_DOWN,      // 下降长按
} Key_t;

// 故障类型枚举
typedef enum {
    FAULT_NONE = 0,          // 无故障
    FAULT_IWDG_RESET = 1,    // IWDG超时复位
    FAULT_WWDG_RESET = 2,    // WWDG超时复位
    FAULT_WWDG_WINDOW = 3,   // WWDG喂狗窗口错误
    FAULT_SENSOR_ERR = 4,    // 传感器数据异常
    FAULT_MOTOR_DRIVE = 5,   // 电机驱动无响应
    FAULT_QUEUE_BLOCK = 6,   // 消息队列阻塞
    FAULT_CRC_CHECK = 7      // CAN帧CRC校验失败
} FaultType_t;
// ===================== 结构体定义 =====================
// PID参数结构体 (用于调速)
typedef struct {
    float target_speed;     // 期望速度 (步/秒)
    float current_speed;    // 当前速度 (步/秒)
    float kp, ki, kd;       // PID系数
    float error_sum;        // 误差积分
    float last_error;       // 上次误差
    uint32_t step_interval_ms; // 计算出的步间间隔(毫秒)
} PID_Controller_t;

// 单个电机状态
typedef struct {
    uint8_t id;                     // 电机ID: 1-4
    Direction_t dir;                // 当前方向
    uint8_t is_moving;              // 是否在动
    int32_t current_step;           // 当前绝对步数 (用于计算车窗位置%)
    int32_t target_step;            // 目标步数 (未来可做位置闭环)
    uint8_t current_step_phase;     // 当前步序 (0-3，对应你的函数case)
    PID_Controller_t pid;           // 这个电机的PID调速器
    uint32_t last_step_tick;        // 上次步进的时间戳(ms)
} Motor_t;

// 传感器数据结构体
typedef struct {
    uint8_t infrared[INFRARED_NUM]; // 红外数字信号0触发
    uint32_t rain_adc_now_value;    // 雨水ADC现值
    uint32_t rain_adc_last_value;  // 雨水ADC旧值
    uint8_t rain_detected;          // 1有雨,0无雨
} SensorData_t;

// 控制命令结构体
typedef struct {
    uint8_t ctrl_mode;              // 控制模式
    uint8_t motor_mode;             // 电机模式
    uint8_t target_motor_id;        // 目标电机ID (0xFF=全部电机)
    Direction_t dir;               // 运动方向
    uint8_t is_stop;               // 是否为停止命令
} MotorCmd_t;

typedef struct {
    SensorData_t sensor;        // 传感器数据
    MotorCmd_t last_cmd;        // 最后收到的控制命令
} SystemState_t;

typedef struct {

  uint8_t tx_buff[10];
  uint8_t retry_count;         //当前重传次数
  uint32_t next_send_ms;       //下次发送时间戳
  uint8_t is_pending;            //是否有待发送数据

}UART_CAN_SendHandle;


#endif /* GLOBAL_DEF_H */

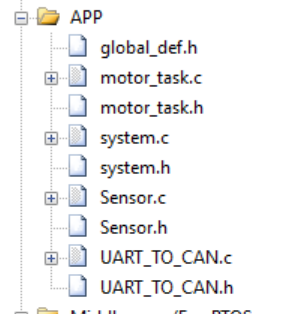

4.1.2 模块化封装

在这里插入图片描述

4.2 安全机制

红外+雨滴双路检测

if(sensor.rain_detected)//雨水检测
  {
    cmd->dir=DIR_UP;
    cmd->target_motor_id=0xff;
    cmd->is_stop=0;
    osMessageQueuePut(xQueueControl, cmd, 0, osWaitForever); // 发送命令

    sprintf(Send2,"Rain Warning!\r\n");
    HAL_UART_Transmit(&huart2,(uint8_t*)Send2,sizeof(Send2),50);
    return;
  }
  for(uint8_t i=0;i<INFRARED_NUM;i++)//红外防夹
  {
    if(sensor.infrared[i]==0&&g_motors[i].is_moving)
    {
      cmd->is_stop=1;
      cmd->target_motor_id=i+1;
      osMessageQueuePut(xQueueControl, cmd, 0, osWaitForever); // 发送命令

      sprintf(Send2,"Infrared %d Warning!\r\n",i+1);
      HAL_UART_Transmit(&huart2,(uint8_t*)Send2,sizeof(Send2),50);
      return;
    }
  }

4.3 交付物体系

文档类型	产出内容	价值
系统设计文档	项目介绍+开发日志与反思+通信协议详解	降低新成员上手成本
调试日志	2个问题的分析过程	问题复现率降低90%
3D演示视频	B站【开源】一台自制的智能车窗，究竟有多智能？3D动画告诉你	提升传播效率

五、上位机软件

为构建从嵌入式下位机到桌面监控端的完整闭环，本项目还配套开发了一款基于 PySide6 (Qt for Python) 的上位机软件。该软件提供了直观的图形化界面，实现了对车载控制器的深度监控与交互。

5.1 软件概览

核心定位：智能车窗控制系统的 PC端监控与调试助手。
主要功能：
1. 双串口通信管理：同时连接车载控制器，实现数据监控与指令下发。
2. 车窗状态可视化：实时显示四路车窗的开合百分比、传感器状态，并以自定义控件模拟玻璃升降效果。
3. 数据透传与调试：支持自定义数据帧发送、接收，并显示详细的协议解析与报警日志。
技术栈：Python + PySide6 + pyserial，采用多线程设计保障UI流畅。

5.2 效果演示

为了更直观地展示软硬件联调效果，我们录制了一段简短的上位机操作演示视频：

🔗 点击观看：智能车窗控制上位机软件功能演示

（视频内容涵盖：软件界面介绍、串口连接、实时数据监控、模拟控制指令发送等核心操作流程。）

5.3 获取与了解更多

源码位置：本上位机软件的完整源代码已集成至项目仓库的 /tools/ 目录下。
技术详解：关于该软件的详细设计思路、模块化构建过程、以及PySide6实战开发技巧，我们将在下一篇技术文章中进行深度解析，敬请关注。

感谢观看，欢迎参与我的问题讨论

项目链接

Gitee仓库
GitHub仓库
B站3D演示视频
CSDN技术博客（本篇深度解析）

本项目由一名二本院校大二学生，在缺乏专业指导与硬件支持的环境下独立落地，该项目的原型早在大一已完成。

openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

Leather Dress Collection快速上手：Python脚本一键启动app.py全流程

本文介绍了如何在星图GPU平台上自动化部署Leather Dress Collection镜像，快速实现皮革服装风格图像生成。该镜像基于Stable Diffusion 1.5的LoRA模型集合，提供12种不同风格的皮革服装设计，用户可通过Python脚本一键启动app.py，轻松应用于时尚设计、电商展示等场景。

openvela

在 ALIENTEK 阿波罗STM32F429开发板上使用 openvela 运行LVGL示例

在ALIENTEK阿波罗STM32F429开发板运行LVGL示例本指南介绍如何在ALIENTEK阿波罗STM32F429开发板上基于openvela实时操作系统运行LVGL图形库演示程序。

openvela

在 ALIENTEK 阿波罗STM32H743开发板上使用 openvela 运行LVGL示例

在 ALIENTEK 阿波罗STM32H743开发板上运行LVGL示例本文介绍了如何在ALIENTEK阿波罗STM32H743开发板上基于openvela实时操作系统运行LVGL图形库演示程序。

openvela

所有评论(0)

查看更多评论

芯控 - 嵌入式软件学习者

@2402_88761270

已为社区贡献1条内容

智能车窗控制系统：从架构设计到工程落地的深度解析

芯控 - 嵌入式软件学习者

智能车窗控制系统：从架构设计到工程落地的深度解析

一、系统架构：为什么选择"多层解耦"而非"单片机堆砌"

1.1 行业痛点与架构设计原则

1.2 四层架构图解（附代码逻辑关联）

1.3 STM32 核心硬件资源清单

1.4 硬件版本迭代：V1 稳定版 vs V2 车载网关版（原理图+PCB 深度解析）

版本硬件核心差异总览

一、V1 基础稳定版：原理图+PCB 设计要点

1. 核心原理图解析

2. PCB 布局关键原则

二、V2 车载网关版：原理图+PCB 升级与待解问题

1. 原理图核心变更点

2. PCB 布局改进与待排查点

3. 核心网关功能：串口模拟 CAN → 真实 CAN 总线转发

二、 核心代码

2.1 V1固件代码

2.1.1 ▶️ 输入层（硬件接口）

1 ）物理按键：

2 ）蓝牙模块：

3 ）语音模块

V1语音配置

2.1.2 ▶️ 决策层（FreeRTOS核心）

2.1.3 ▶️ 执行层（硬件驱动）

2.1.4 ▶️ 通信层（自定义CAN协议）

1 ） 协议设计背景

2 ）协议核心特性

3 ）数据帧格式

4 ）字节映射表

5 ）核心代码

5.1 ）CRC8/MAXIM 算法

5.2 ）串口总线空闲检测

5.3 ）核心处理函数

5.4 ）效果验证

2.2 V2固件代码

2.2.1 函数定义

2.2.2 主函数

2.2.3 串口中断

三、调试过程：2个真实问题的深度解决

3.1 问题1：消息队列阻塞

3.2 问题2：电机驱动不匹配（V2版本缺陷）

四、工程化改进：从"能用"到"可靠"的3个关键点

4.1 代码规范

4.1.1 预处理 global_def.h

4.1.2 模块化封装

4.2 安全机制

4.3 交付物体系

五、上位机软件

5.1 软件概览

5.2 效果演示

5.3 获取与了解更多

感谢观看，欢迎参与我的问题讨论

项目链接

所有评论(0)

芯控 - 嵌入式软件学习者

二、核心代码

1 ）协议设计背景
