一、前言

在前一篇笔记中，我们系统拆解了 USB 描述符的类型、层级与作用，而描述符的核心应用场景正是 USB 设备的枚举过程—— 这是 USB 设备接入 Host 后，从物理连接到正常通信的必经流程。枚举过程本质是 Host 通过控制传输读取设备描述符、分配唯一地址、完成功能配置的完整交互，涉及设备状态的多轮切换与标准化的数据格式交互。本次笔记将结合设备状态切换图与控制传输流程，完整梳理 USB 设备的枚举过程，吃透设备从 “物理连接” 到 “功能可用” 的核心逻辑。

二、USB 枚举的核心状态切换流程

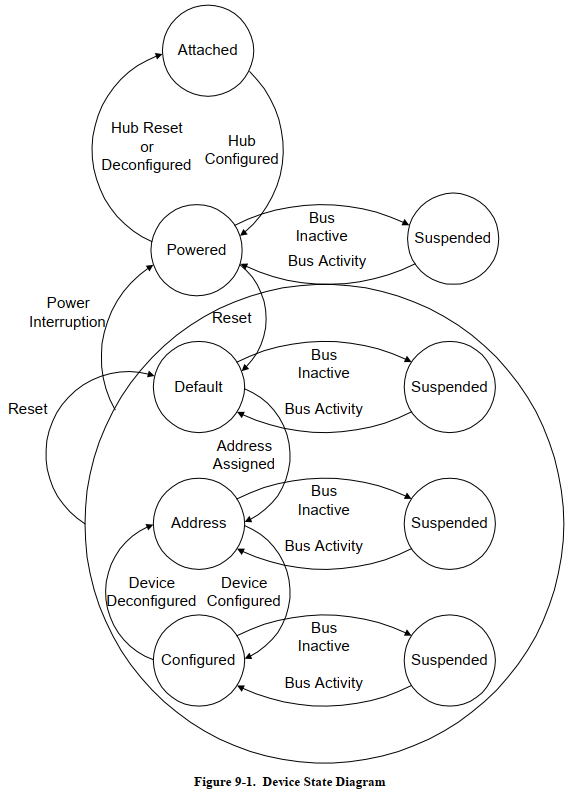

以 USB 设备的状态切换图为核心参考，我们可将枚举过程清晰拆解为 6 个关键状态，每个状态对应枚举的核心操作步骤，设备状态切换图如下：

1. Attached（物理连接状态）：USB 设备完成与 PC 端的物理连接，D+/D - 引脚产生电平跳变，Host 检测到总线上有新设备接入，但尚未对设备执行任何初始化操作；
2. Powered（供电与速率识别状态）：Host 为接入的 USB 设备提供电源，随后主动发起 Reset（复位）信号，通过检测 D+/D - 的电平变化识别设备的传输速率（低速 / 全速 / 高速），完成设备的基础属性检测；
3. Default（默认状态）：设备完成复位后进入默认工作状态，此时设备的通信地址（addr）固定为 0，Host 仅能通过地址 0 访问设备的端点 0（ep0）—— 这是枚举过程中唯一的通信通道；
4. Address Assigned（地址分配状态）：Host 通过控制传输向设备下发新的唯一通信地址，设备接收并暂存该地址，准备完成地址更新；
5. Address（地址生效状态）：设备将自身通信地址更新为 Host 分配的新地址（addr=N，N 为非 0 的唯一编号），此后 Host 需通过该新地址与设备进行后续交互；
6. Configured（配置完成状态）：Host 读取设备的配置描述符，选择适配的配置下发给设备，设备完成配置后进入可用状态，整个枚举过程正式结束。

需要强调的核心规则：所有 USB 数据传输均由 Host 端主动发起，枚举过程的每一步交互，都是 Host 通过控制传输向设备发起请求、获取信息，设备仅做被动响应，无主动发起通信的能力。

三、枚举的核心：Host 主导的控制传输

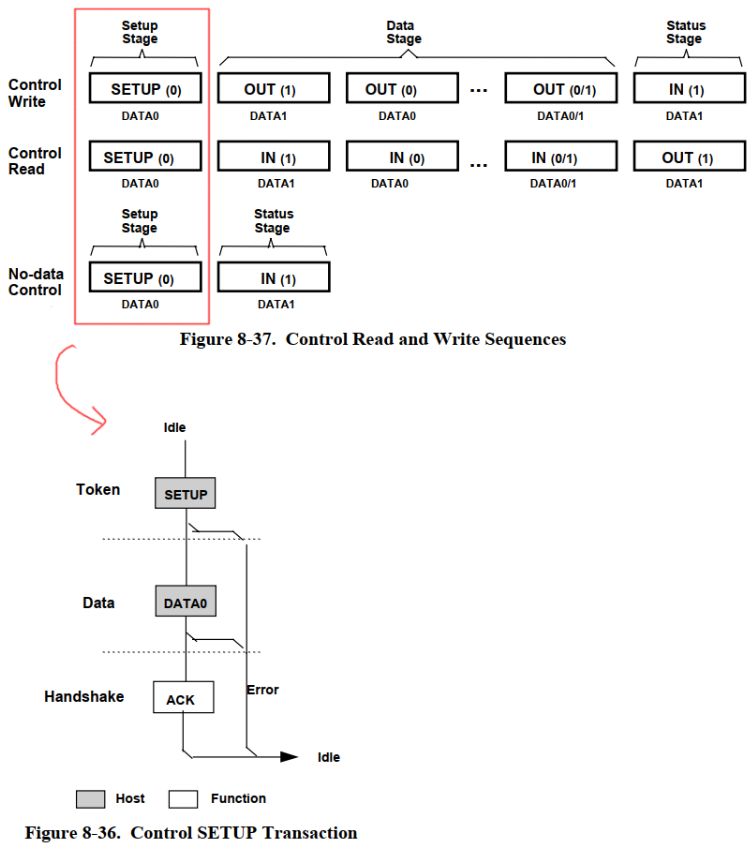

枚举过程的所有信息交互，均依托控制传输完成，控制传输是 Host 与设备交换枚举信息的唯一方式，完整的控制传输流程如下图：

控制传输的起始核心步骤是 SETUP 令牌包的发送：Host 先发送 SETUP 令牌包，核心作用是告知设备 “即将开始控制传输交互”，但该令牌包仅起基础通知作用，无法明确具体的操作类型（读 / 写）。

控制传输的读、写方向，完全由 SETUP 令牌包之后发送的 DATA0 数据包决定 ——DATA0 数据包是控制传输指令的核心载体，其完整格式包含 Sop（起始标识）、Sync（同步域）、PID（包标识）、Data（核心指令数据）、CRC（校验域）、Eop（结束标识），其中真正决定操作类型的是Data 字段，且该字段必须严格遵循 USB 协议定义的固定格式。

四、SETUP 阶段 DATA0 数据包格式拆解

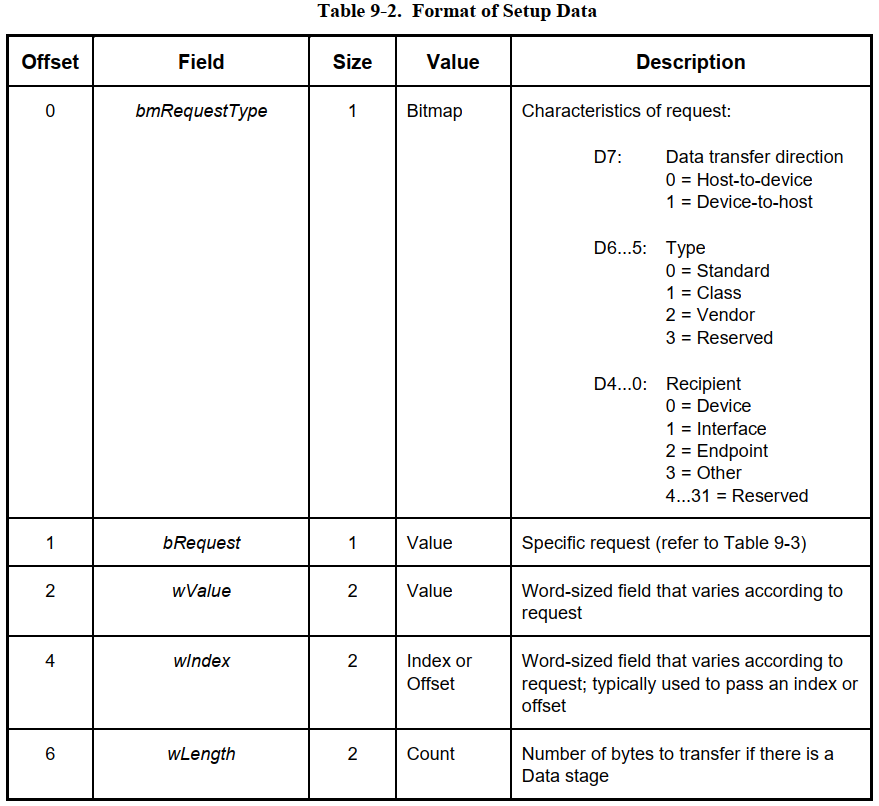

DATA0 数据包的 Data 字段是控制传输指令的核心，其字节结构有明确的协议规范，具体格式参考下图：

我们对 Data 字段的核心字节做精准拆解：

1. 第 0 字节（指令属性字节）：

   • D7 位：标识数据传输方向（IN/OUT），决定 Host 是从设备读取数据，还是向设备写入数据；
   • D6~D5 位：标识传输类别，分为标准、类专属、自定义三类，枚举过程中均使用 “标准” 类别；
   • D4~D0 位：标识传输对象，明确指令的作用目标（设备、接口、端点、其他），枚举过程主要针对 “设备” 对象；

2. 第 1 字节（设置需求字节）：定义具体的枚举操作需求（如读取设备描述符、分配地址、设置配置），后续字节的内容由该字节的取值决定；

3. 后续字节：根据第 1 字节的设置需求，补充指令的关键参数（如描述符类型、地址值、配置值），最后明确指令涉及的数据长度，保证 Host 与设备对指令的解析完全一致。

五、建立事务的数据格式与工具验证

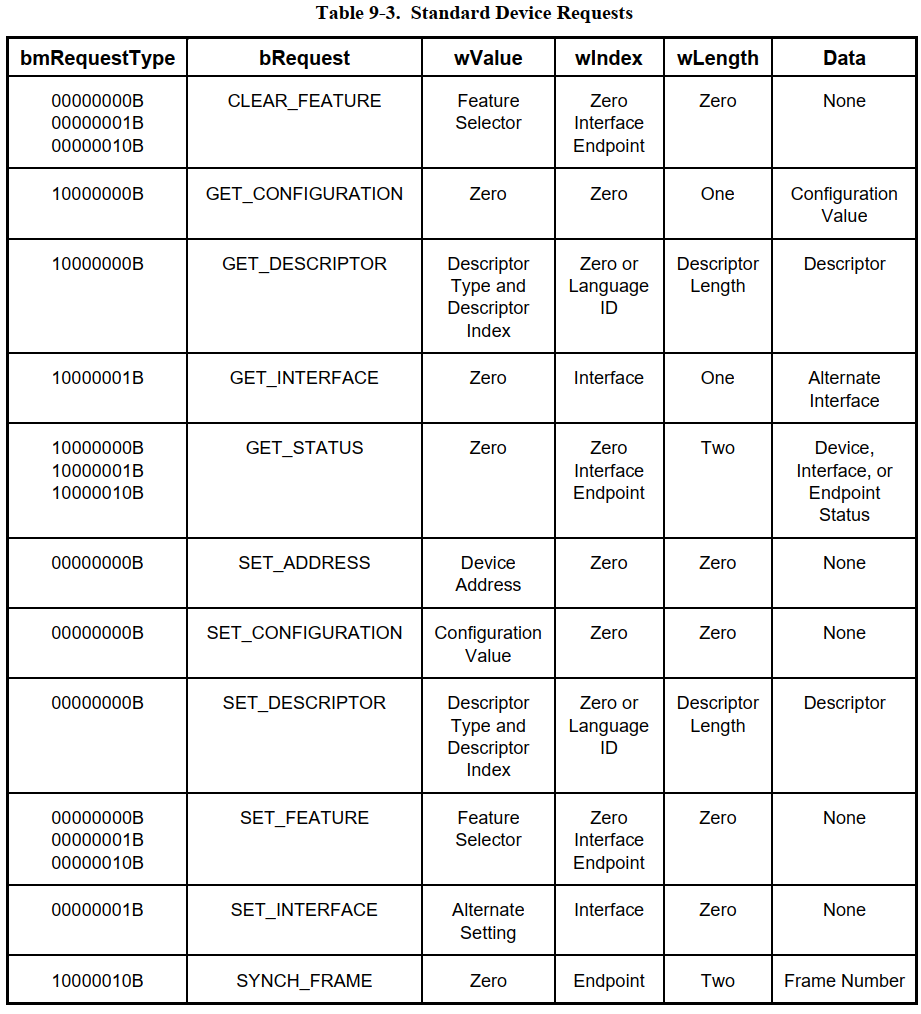

在控制传输的建立事务（Setup Transaction）中，DATA0 数据包的 Data 字段需遵循 USB 协议预定义的标准化数据格式，具体可参考下表：

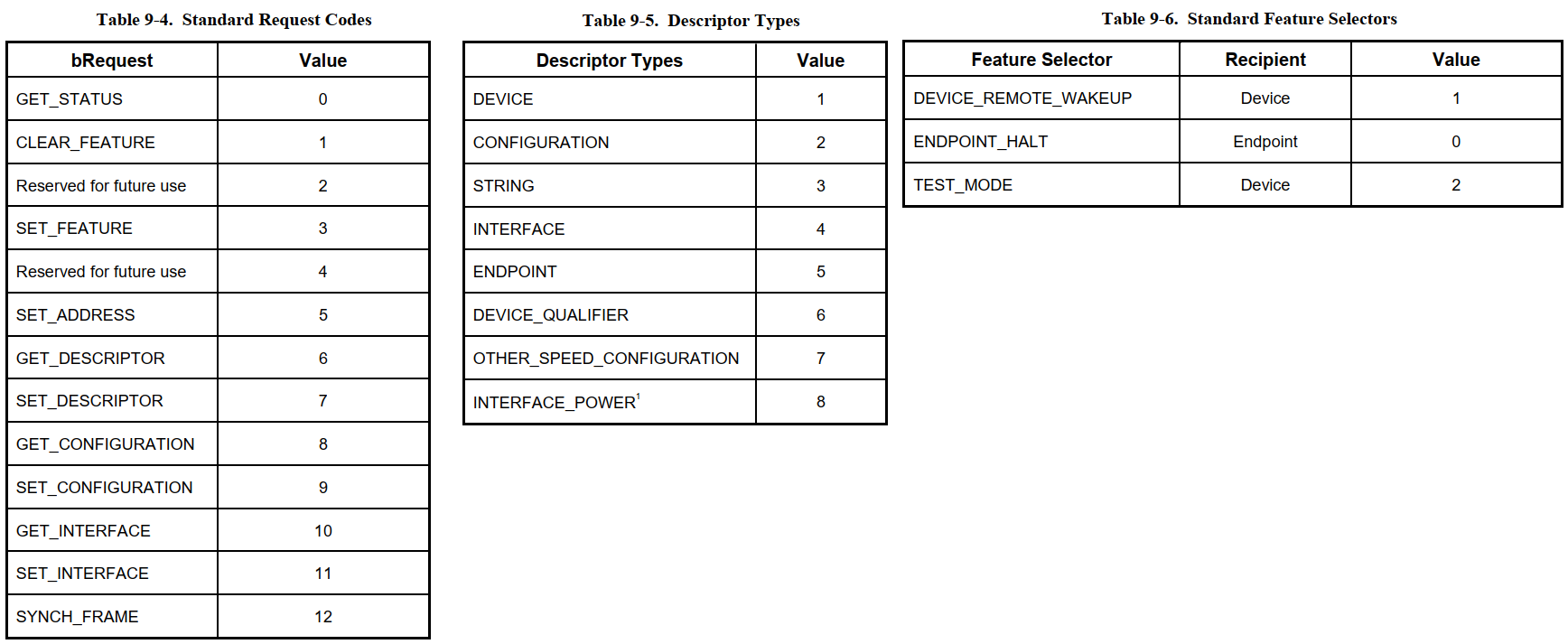

上表中涉及的各类 “宏”（指令常量）有固定的取值规范，是保证不同厂商设备与 Host 互通的核心，具体取值参考下图：

补充：这些宏的取值是 USB 协议统一预定义的标准常量，不同取值对应不同的枚举操作（如 0x06 对应 “读取描述符”，0x05 对应 “设置地址”），是枚举过程中指令互通的基础。

如果想要直观探究枚举过程中 DATA0 数据包的具体格式、宏取值的实际应用，可使用之前提到的 usbprotocolsuite 工具：加载枚举相关的.usb 示例文件，即可可视化查看每一步控制传输的 DATA0 数据包内容，将抽象的协议规范转化为具象的交互数据，加深对枚举过程的理解。

六、总结

1. USB 枚举分 6 个核心状态，从物理连接到配置完成，设备地址从 0 更新为唯一编号；
2. 枚举全程由 Host 主导，依托控制传输完成，SETUP 令牌包仅通知，指令由 DATA0 决定；
3. DATA0 的 Data 字段有固定格式，第 0 字节定方向 / 类别 / 对象，第 1 字节定具体枚举需求。

七、结尾

USB 设备枚举过程是 USB 通信的核心入门流程，吃透状态切换逻辑与控制传输的指令格式，就能真正理解设备从 “物理连接” 到 “功能可用” 的完整过程。枚举过程的每一步都严格遵循协议规范，是理解 USB 标准化通信的绝佳案例。感谢各位的阅读，持续关注本系列笔记，一起深挖 USB 协议细节，夯实嵌入式通信开发的技术功底！
