一、什么是 TSN？

TSN（Time-Sensitive Networking，时间敏感网络） 是 IEEE 802.1 工作组在以太网基础之上定义的一组标准集合，目标是在标准以太网上实现：

• 确定性时延（Deterministic Latency）
• 极低抖动（Ultra-low Jitter）
• 高可靠性（High Reliability）
• 严格的时间同步（Time Synchronization）

一句话概括：

TSN = “让以太网从尽力而为（Best Effort）升级为可预测、可保障的工业级网络”。

在传统以太网中：

• 数据包“谁先来谁先走”
• 延迟和抖动不可控
  这在 工业控制、车载网络、5G前传、音视频实时系统 中是不可接受的。

TSN 的出现，使得 实时控制流、音视频流、普通数据流 能在同一张以太网上可靠共存。

---

二、TSN 的标准体系与整体架构

TSN 并不是一个单一协议，而是 一整套 IEEE 802.1 标准族，主要包括时间同步、调度、流量整形、资源预留、可靠性等能力。

2.1 TSN 核心标准一览

分类	标准	作用说明
时间同步	802.1AS	高精度时间同步（gPTP，亚微秒级）
流量调度	802.1Qbv	基于时间感知的门控调度（Time-Aware Shaper）
流量整形	802.1Qav / Qcr	信用整形 / 异步整形
资源预留	802.1Qat	流量预留协议（SRP）
高可靠	802.1CB	帧复制与消除（FRER）
配置管理	802.1Qcc	集中/分布式配置模型

---

2.2 TSN 典型网络架构

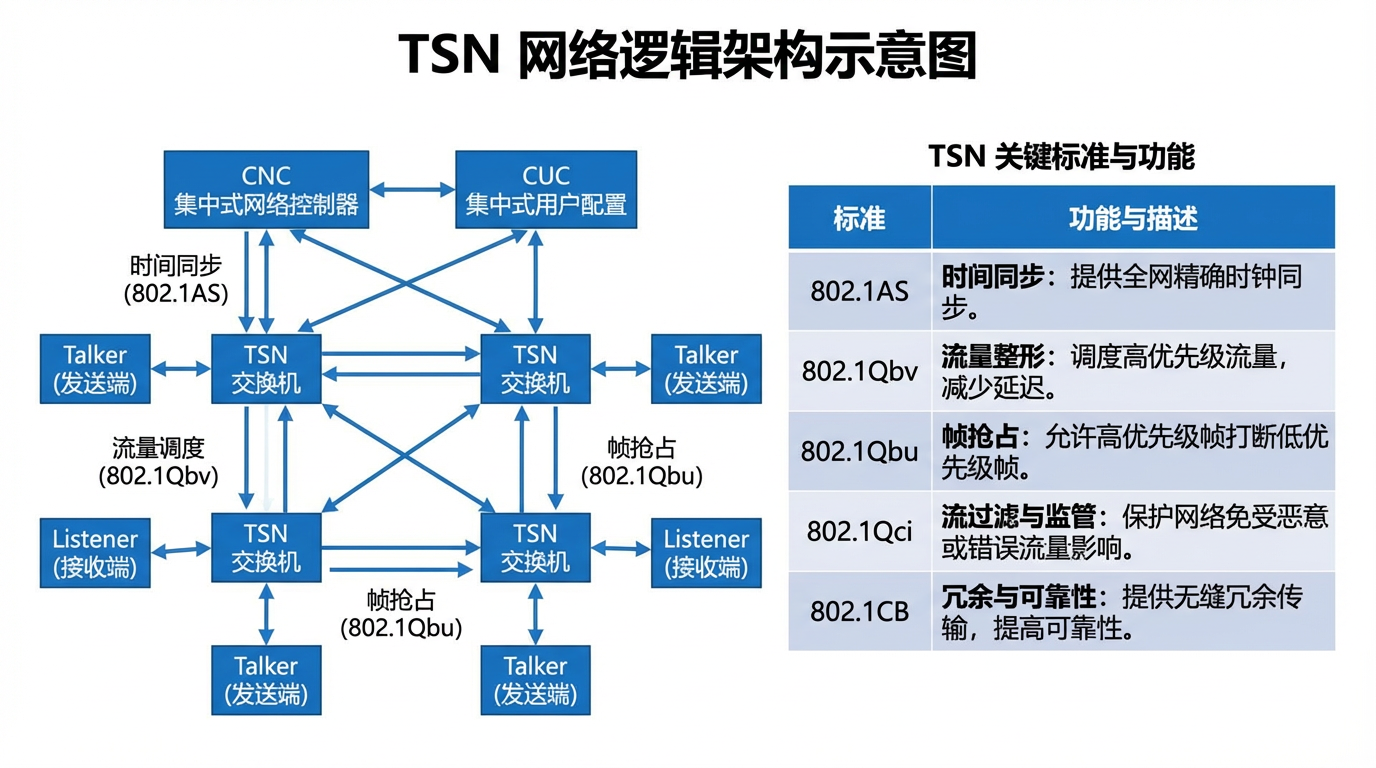

下面是一张 TSN 网络逻辑架构示意图：

一句话理解：

所有设备“看的是同一块表”。

---

3.2 时间感知调度（IEEE 802.1Qbv）

这是 TSN 最核心、最具革命性的能力。

原理：

• 将时间划分为周期性 Time Slot
• 不同业务队列只允许在指定时间窗口发送

效果：

• 控制报文 永远不会被阻塞
• 时延和抖动完全可计算

---

3.3 流量整形与带宽保障

（1）信用整形（802.1Qav）

• 常用于音视频（AVB）
• 限制突发流量对实时业务的影响

（2）异步流量整形（802.1Qcr）

• 不依赖严格时间同步
• 更灵活，适合大规模网络

---

3.4 高可靠传输（IEEE 802.1CB）

在关键业务中，“不丢包”比“快一点”更重要。

802.1CB 的做法：

• 同一帧 多路径复制发送
• 接收端 自动去重

典型指标：

• 支持 99.9999%（六个九）可靠性
• 广泛用于工业安全、车载控制

---

四、TSN 的典型应用场景

4.1 工业自动化（工业以太网统一）

• PLC ↔ 传感器 ↔ 执行器
• 替代 PROFINET、EtherCAT 等专有总线
• 实现 IT/OT 融合

关键词：

工业 4.0、智能制造

---

4.2 车载网络（Automotive TSN）

• ADAS
• 自动驾驶域控制器
• 摄像头 / 雷达 / 控制总线统一承载

---

4.3 音视频与专业媒体（AV over IP）

• 广播电视制作
• 演唱会、体育赛事直播
• 替代 SDI 专线

优势：

• 微秒级同步
• 画面与声音严格对齐

---

4.4 5G / 6G 承载网（前传 / 回传）

TSN 正在与 5G URLLC 深度融合：

• 5G Fronthaul（前传）
• 工业无线控制
• 时间同步对齐 5G 时钟体系

---

五、TSN 的价值总结

维度	传统以太网	TSN
时延	不确定	可预测
抖动	高	极低
可靠性	一般	六个九
网络融合	困难	原生支持
成本	低	略高但可规模化

一句话总结 TSN 的意义：

TSN 让以太网真正进入“实时控制”领域，成为工业、车载、通信网络的统一底座。

六、TSN 在中国的发展现状与趋势

随着工业互联网、智能制造、车联网及通信融合需求的快速增长，TSN 在中国正进入快速发展阶段，市场规模、技术标准体系与产业链建设都在不断推进：

6.1 国家与行业标准推进

• 国内首个 TSN 行业标准《工业互联网 时间敏感网络需求及场景》（YD/T 4134-2022）已由工信部批准发布，明确了 TSN 技术特征、需求及应用场景，可为 TSN 网络规划与优化提供指引，标志着 TSN 在国内产业标准建设上取得实质性进展。(IT之家)

6.2 市场增长迅速

• 中国 TSN 市场正保持高速增长，预计未来几年将持续扩张。一些市场分析显示，中国 TSN 市场规模将在 2025 年达到十亿美元级别，并预计到 2031 年进一步增长，年复合增长率在 20% 以上，是全球增长最快的区域之一。(Future Market Insights)
• 其中，TSN 交换机、芯片等核心设备正逐步国产化，国内企业在 TSN 芯片设计领域占有率显著提升，从 2023 年的 12% 提升到 2025 年接近 30%，但在 PHY 物理层等部分仍依赖进口。(IIM信息)

6.3 产业生态与技术融合推进

• 工业互联网产业联盟（AII）等行业组织开展了“5G+TSN”联合测试床项目，验证了 TSN 与 5G 前传网络融合的技术可行性，推动 TSN 在工业 5G 专网及园区级网络中的应用。(aii-alliance.org)
• 国内制造业及通信厂商（包括大型通信设备商及自动化设备供应商）纷纷推出支持 TSN 的产品和解决方案，用于智能工厂、机器人集群、能源控制等关键业务领域。

6.4 典型应用在中国落地加速

中国的 TSN 应用重点集中在以下几个行业：

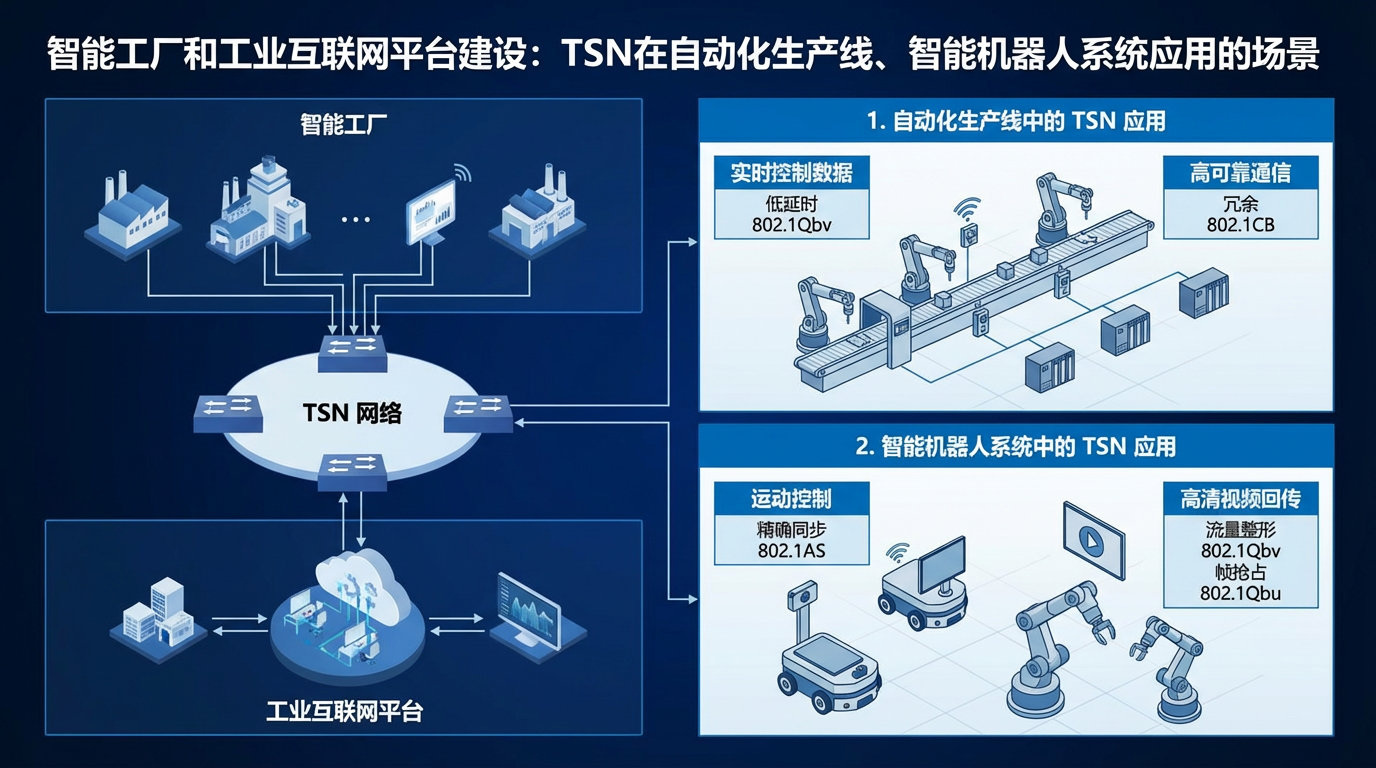

• 智能制造与工业自动化
  伴随“智能工厂”和工业互联网平台建设，TSN 在自动化生产线、智能机器人系统中的确定性通信需求日渐突出。
• 车载网络与新能源汽车
  TSN 被视为构建高带宽、低时延车载以太网的关键技术，搭载在域控制器、摄像头、雷达等子系统之间的实时通信中。
• 能源与轨道交通
  在电力分布系统、轨道交通控制网络中，TSN 的高可靠性与低延迟特性也受到关注。
•

6.5 国内面临的挑战

尽管发展迅速，中国 TSN 产业仍面临一些现实问题：

• 设备互通与生态成熟度不足：TSN 多厂商方案之间的互操作性测试仍需加强，整体生态尚未完全成熟。
• 核心芯片与软硬件平台国产化程度不均衡：部分高端芯片和软件栈对外依赖较强，限制了本地产业链完全自主可控的发展速度。
• 工程落地经验积累不足：TSN 在大规模复杂网络中的配置、管理及性能保障仍属新领域，对工程实践提出较高要求。

七、写在最后

随着 工业互联网、智能汽车、5G/6G、算力网络 的发展，
TSN 不再只是“工业以太网的升级版”，而是：

下一代确定性网络的基础能力。

如果你正在关注：

• 工业 4.0
• 车载以太网
• 5G + 工业控制
• 确定性网络架构设计

那么 TSN 是一项绕不开的关键技术。
