ESP32‑S3 串口：从“能打印日志”到真正用在业务里

刚开始用 ESP32‑S3 的时候，我对串口的理解其实非常“初级”——

能连上串口助手、能看到启动日志，就算会用了。

但真正开始写业务代码、接外设、跑 FreeRTOS 任务之后，我才发现：UART 这东西，看起来简单，用起来细节非常多。

这篇文章不是教科书式的 API 罗列，而是我在 ESP32‑S3 上一步一步把串口用“顺”的过程：

• UART 在 ESP32‑S3 里到底是什么
• ESP‑IDF 推荐的使用顺序
• 为什么一定要装驱动、用缓冲区
• 串口 + FreeRTOS 任务，才是“正确打开方式”

---

一、ESP32‑S3 里的 UART 是什么

UART，全称 Universal Asynchronous Receiver / Transmitter（通用异步收发器）。

在 ESP32‑S3 中：

• 一共有 3 个 UART 控制器

• 每个 UART 都可以独立配置

  • 波特率
  • 数据位
  • 校验位
  • 停止位
  • 流控方式

换句话说：

UART 并不是“固定焊死在某几个 IO 上”的外设，而是一套可以灵活映射到 GPIO 的控制器。

这也是 ESP32 相比很多传统 MCU 非常舒服的一点。
以下有两张图

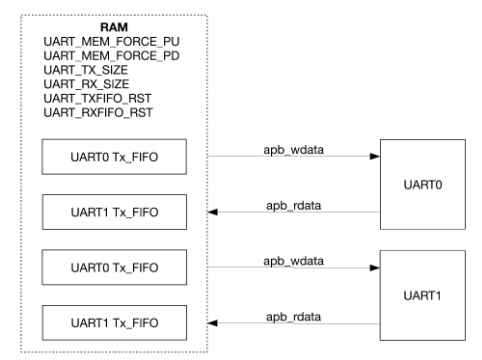

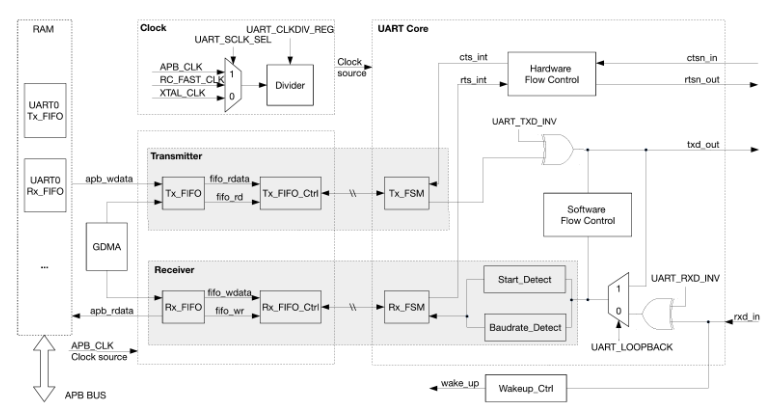

UART架构概述图	UART结构

---

二、ESP‑IDF 中使用 UART 的“官方正确姿势”

在 ESP‑IDF 里，官方把 UART 的使用拆成了非常清晰的三步：

1. 配置串口参数
2. 设置串口管脚
3. 安装驱动程序

这个顺序不是随便定的，而是踩坑踩出来的。

我一开始也试过：

• 不装驱动直接 uart_write_bytes
• 不开缓冲区就想收数据

结果就是：

能跑，但非常不稳定，也完全不适合上业务。

下面按我自己的理解，把这三步重新拆一遍。

---

三、第一步：配置串口参数（一次性 or 分步）

1. 一次性配置（最常用）

这是我现在最推荐、也是最常用的方式。

核心 API：

esp_err_t uart_param_config(uart_port_t uart_num,
                            const uart_config_t *uart_config);

通过 uart_config_t 结构体，把所有参数一次性说明白：

const uart_config_t uart_config = {
    .baud_rate = 115200,
    .data_bits = UART_DATA_8_BITS,
    .parity    = UART_PARITY_DISABLE,
    .stop_bits = UART_STOP_BITS_1,
    .flow_ctrl = UART_HW_FLOWCTRL_DISABLE,
    .source_clk = UART_SCLK_DEFAULT,
};

uart_param_config(UART_NUM_0, &uart_config);

这种方式的好处是：

• 配置是“原子的”，一眼就能看清
• 非常适合博客、示例和工程初始化阶段

2. 分步配置（了解即可）

ESP‑IDF 也提供了：

• 单独设置波特率
• 单独设置数据位
• 单独设置校验方式

配置参数	函数
波特率	uart_set_baudrate()
传输位	调用 uart_set_word_length() 设置 uart_word_length_t
奇偶控制	调用 uart_parity_t 设置 uart_set_parity()
停止位	调用 uart_set_stop_bits() 设置 uart_stop_bits_t
硬件流控模式	调用 uart_set_hw_flow_ctrl() 设置 uart_hw_flowcontrol_t
通信模式	调用 uart_set_mode() 设置 uart_mode_t

这在动态修改参数时会比较有用，但在绝大多数应用里并不常见。

具体可参考官方文档链接：https://docs.espressif.com/projects/esp-idf/zh_CN/v5.4/esp32s3/api-reference/peripherals/uart.html

---

四、第二步：设置串口管脚（ESP32 的灵魂所在）

这是 ESP32‑S3 非常“爽”的一个地方。

在 STM32 里，UART IO 基本是固定的；
但在 ESP32‑S3 中：

UART 的 TX / RX 可以通过软件映射到几乎任意 GPIO。

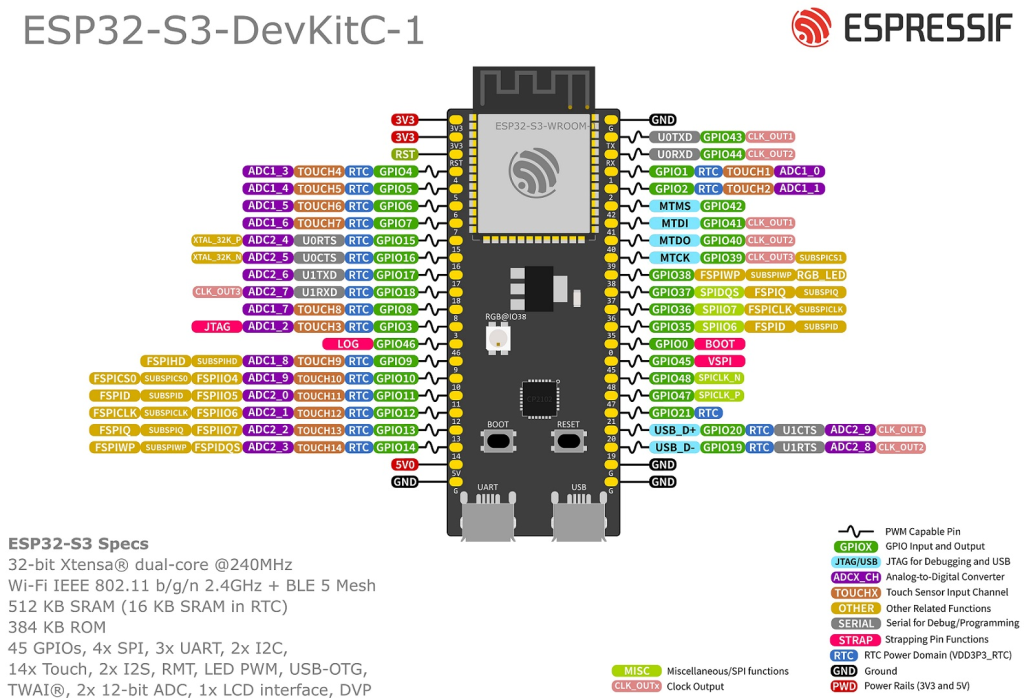

我自己的板子上：

• TX → GPIO43
• RX → GPIO44

API 原型

esp_err_t uart_set_pin(uart_port_t uart_num,
                       int tx_io_num,
                       int rx_io_num,
                       int rts_io_num,
                       int cts_io_num);

使用示例：

uart_set_pin(UART_NUM_0,
             43,
             44,
             UART_PIN_NO_CHANGE,
             UART_PIN_NO_CHANGE);

如果你不用硬件流控，RTS / CTS 直接 UART_PIN_NO_CHANGE 即可。

RTS 和 CTS 是 UART 的硬件流控信号，用于在接收端处理能力不足时，自动通知发送端暂停发送数据，从而避免 RX FIFO 溢出和数据丢失。在 ESP32-S3 中，RTS / CTS 由 UART 硬件自动管理，并通过 GPIO Matrix 映射到任意 GPIO；在大多数低速 STM32 项目中由于引脚成本和速率需求较低，通常不会启用。

---

五、第三步：安装驱动（真正开始“工程化”）

这一点是我踩过坑之后才真正重视的。

uart_driver_install 并不是“可选项”，而是：

一旦你想稳定收发数据，就必须装。

核心能力

• 创建 RX / TX 环形缓冲区
• 管理 UART 中断
• 可选地提供 事件队列（和 FreeRTOS 深度结合）

API 原型

esp_err_t uart_driver_install(uart_port_t uart_num,
                              int rx_buffer_size,
                              int tx_buffer_size,
                              int queue_size,
                              QueueHandle_t *uart_queue,
                              int intr_alloc_flags);

示例用法：

例如：配置接收缓冲区大小为 1024，不使用发送缓冲区，不使用消息队列。
uart_driver_install(UART_NUM_0, 1024, 0, 0, NULL, 0);


例如：配置接收缓冲区大小为 1024，发送缓冲区大小为512，使用消息队列，消息队列大小为10。
QueueHandle_t uart_queue;
uart_driver_install(UART_NUM_0, 1024, 512, 10, &uart_queue, 0);

如果你后面要用 UART 事件队列，那这里就是入口。
使用队列参考：esp-idf/examples/peripherals/uart/uart_events

---

六、串口 + FreeRTOS：我真正开始“用明白”的地方

在 ESP32‑S3 上，我基本不会再用“裸循环”去玩串口了。

正确姿势是：任务化。

我的示例结构

• 一个 发送任务：
  • 每 2 秒往串口发一次数据
• 一个 接收任务：
  • 轮询读取 RX 缓冲区
  • 一旦有数据立即处理

初始化代码（精简版）

#define TXD_PIN (GPIO_NUM_43)
#define RXD_PIN (GPIO_NUM_44)
#define UART_NUM (UART_NUM_1)

void init(void)
{
    const uart_config_t uart_config = {
        .baud_rate = 115200,
        .data_bits = UART_DATA_8_BITS,
        .parity = UART_PARITY_DISABLE,
        .stop_bits = UART_STOP_BITS_1,
        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE,
        .source_clk = UART_SCLK_DEFAULT,
    };

    uart_param_config(UART_NUM, &uart_config);
    uart_set_pin(UART_NUM, TXD_PIN, RXD_PIN,
                 UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
    uart_driver_install(UART_NUM, 2048, 0, 0, NULL, 0);
}

发送任务的核心逻辑

int uart_write_bytes(uart_port_t uart_num, const void* src, size_t size);

从应用层看，这只是一个阻塞式发送 API。
但在 ESP-IDF 内部，它隐含了一套完整的发送路径：

• 数据先被拷贝到 TX FIFO / 驱动缓冲区
• UART 硬件负责逐字节移出
• 必要时通过中断驱动继续发送

你在任务里调用它时，并不需要关心：

• FIFO 是否满
• 发送是否被打断
• 是否需要手动等待发送完成
• 这些复杂度，被 ESP-IDF 吃掉了。

接收任务的核心逻辑

const int rxBytes = uart_read_bytes(UART_NUM,
                                    data,
                                    RX_BUF_SIZE,
                                    1000 / portTICK_PERIOD_MS);

这行代码背后，其实是：

• UART 中断
• 环形缓冲区
• FreeRTOS 时间片

这也是 ESP‑IDF 真正“值钱”的地方。

---

七、关于 UART0、日志口和“冲突”的一点经验

ESP32‑S3 默认：

• UART0 = 日志口

所以你会看到：

• 启动日志
• ESP_LOGI 打印
• 你自己发的数据

全部混在一起。

如果你希望：

• 一个串口只干业务
• 一个串口只打日志

那就果断换 UART1 或 UART2。

#define UART_NUM (UART_NUM_1)

这一改，世界立刻清净。

---

八、写在最后

UART 是一个非常“基础”的外设，但在 ESP32‑S3 + FreeRTOS 的体系里，它绝对不是“玩具”。

当你：

• 用任务拆收发
• 用缓冲区抗抖动
• 用队列解耦 ISR 和业务

你会发现：

串口已经不只是调试工具，而是一个标准、可靠的通信通道。
