摘要：FreeRTOS任务调度机制分析 本文系统阐述了FreeRTOS实时操作系统的任务调度原理。首先介绍了5种任务状态及其转换规则，重点区分了阻塞态与挂起态的核心差异。其次详细说明了Tick时长配置方法，指出1ms是兼顾精度与性能的最佳平衡点。文章深入剖析了5种任务切换触发方式，包括时间片轮转、主动放弃CPU、高优先级抢占等。通过三种典型场景的时序图分析，直观展示了同优先级任务轮转、高优先级任务抢占以及任务延时的调度过程。最后描述了Tick中断处理流程，包括时间基准更新和任务调度执行的关键步骤。本文为开发者理解

目录

一、任务状态：

1.FreeRTOS 任务核心状态（5 种）

2. 阻塞态 vs 挂起态（最易混淆）

3. 就绪态 vs 运行态

4.总结：

二、一个Tick时间多长：

三、任务切换方式：

（1）Tick中断：

（2）任务执行完毕；

（3）任务调用vTaskDelay()/vTaskSuspend()主动放弃 CPU；

（4）任务等待队列 / 信号量 / 事件组等同步对象；

（5）高优先级任务被唤醒（比如中断中调用xSemaphoreGiveFromISR()）。

四、几种常见情况的时间片拆解：

1.只有几个同优先级的任务切换时

2.有优先级高的任务抢占时

3.有延时的情况：

五、任务切换过程：

---

一、任务状态：

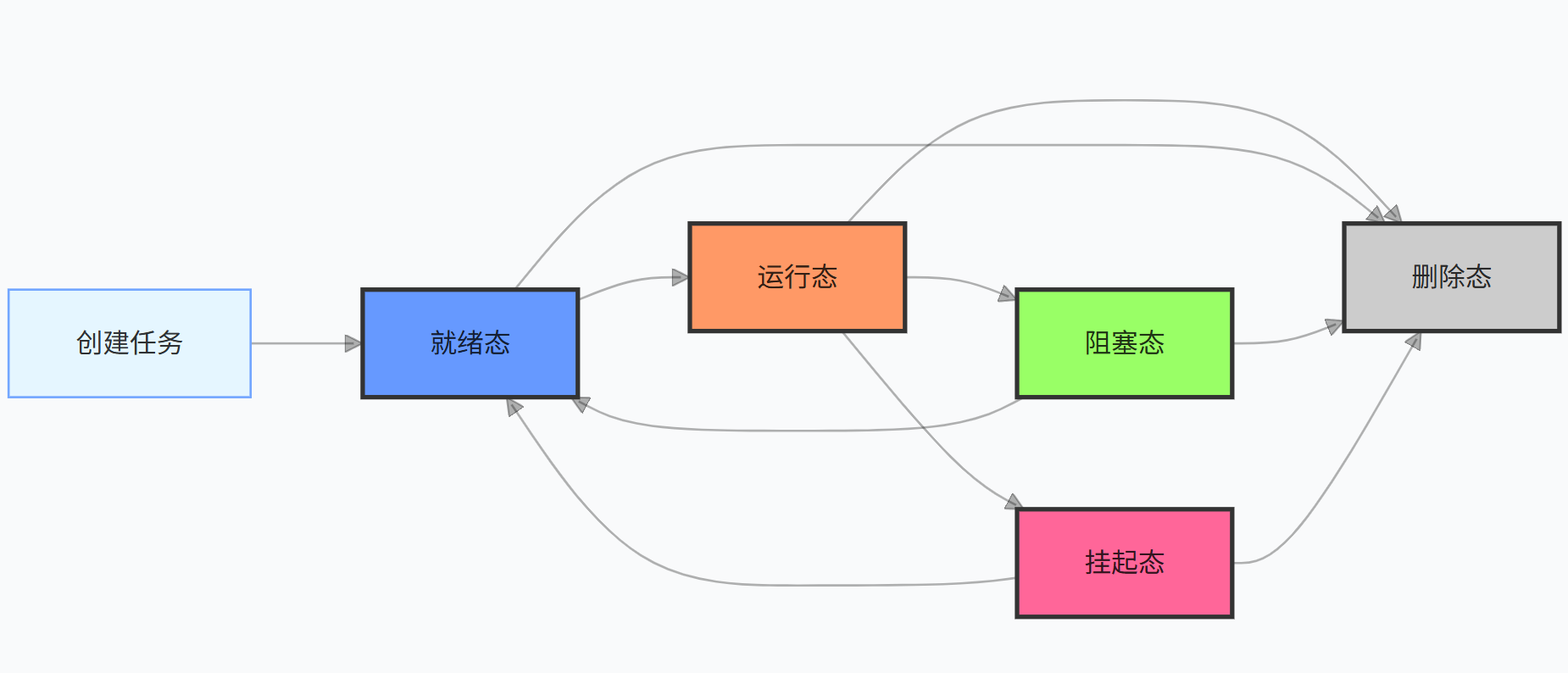

1.FreeRTOS 任务核心状态（5 种）

FreeRTOS 的任务状态可分为 4 种基础状态 + 1 种最终状态，每种状态有明确的进入 / 退出条件，且状态切换完全由调度器或 API 调用触发：

状态名称	核心定义	进入条件（触发方式）	退出条件（恢复方式）
运行态	当前正在 CPU 上执行的任务（单核仅 1 个）	调度器选中该任务（优先级最高的就绪任务）	1. 被更高优先级任务抢占2. 主动放弃 CPU（延时 / 等待）3. 执行完毕 / 被删除
就绪态	任务具备执行条件，但因有更高优先级任务运行，暂时未被调度	1. 任务创建完成2. 延时 / 等待事件到期3. 挂起被解除4. 中断 / 同步对象唤醒	1. 被调度器选中（转为运行态）2. 主动进入阻塞 / 挂起3. 被删除
阻塞态	任务因等待某个事件（延时、队列、信号量等）无法执行，不占用 CPU 资源	1. 调用vTaskDelay()（延时）2. 调用xQueueReceive()（等队列）3. 调用xSemaphoreTake()（等信号量）	1. 等待的事件发生（延时到期 / 收到队列数据）2. 等待超时3. 任务被删除
挂起态	任务被手动挂起，无自动退出机制，完全脱离调度器管理	调用vTaskSuspend()（挂起自身 / 其他任务）	调用vTaskResume()/vTaskResumeFromISR()（手动解除）
删除态	任务执行完毕或被删除，不再参与调度，等待空闲任务清理内存	1. 任务函数执行完毕2. 调用vTaskDelete()

2. 阻塞态 vs 挂起态（最易混淆）

维度	阻塞态	挂起态
触发方式	等待 “事件”（自动触发）	手动调用 API（强制挂起）
退出机制	事件完成 / 超时后自动退出	必须手动调用恢复 API才能退出
资源占用	占用任务控制块（TCB），但不占用 CPU	占用 TCB，完全不参与调度
典型场景	延时 100ms、等待串口数据	临时暂停某个任务（如故障处理）

3. 就绪态 vs 运行态

• 就绪态是 “具备执行资格但没轮到”，运行态是 “正在执行”；
• 就绪态任务会按优先级排队，调度器始终从就绪列表中选优先级最高的任务转为运行态。

4.总结：

• FreeRTOS 任务核心状态为运行态、就绪态、阻塞态、挂起态，删除态是最终状态；
• 状态切换的核心规则：运行态→阻塞态靠延时 / 等待同步对象，阻塞态→就绪态靠事件完成，就绪态→运行态靠调度器（优先级最高）；
• 阻塞态是 “等待事件自动恢复”，挂起态是 “手动挂起、手动恢复”，这是两者最核心的区别；
• 单核 MCU 中运行态永远只有 1 个，就绪态任务按优先级排队等待执行

二、一个Tick时间多长：

FreeRTOS 的 Tick 时长由FreeRTOSConfig.h配置文件中的核心宏 configTICK_RATE_HZ 决定，计算公式如下：

Tick时长（毫秒）= 1000 / configTICK_RATE_HZ

configTICK_RATE_HZ 表示每秒的 Tick 中断次数（Tick 频率），开发者可以根据项目需求调整这个值：

configTICK_RATE_HZ	Tick 时长	适用场景
1000	1ms	大多数常规场景（兼顾精度和开销）
500	2ms	对精度要求不高的场景
100	10ms	低功耗场景（减少 Tick 中断开销）
2000	0.5ms	高精度实时性场景（开销略高）

1ms 是行业内的 “黄金平衡点”：如果 Tick 时长太短（比如 0.1ms），Tick 中断会过于频繁，增加 CPU 负担；如果太长（比如 10ms），任务延时、时间片调度的精度会下降

三、任务切换方式：

（1）Tick中断：

Tick 中断仅检查 “时间片是否用完”：当1ms Tick 中断到来时，调度器会先判断 “当前任务是否已经用完 1ms 时间片”：

默认情况下，时间片的长度等于一个 Tick 的时长，但这不是 “绝对相等” 的铁律 —— 时间片长度以 Tick 为单位，且默认配置为 1 个 Tick，仅在特殊修改内核的场景下才会设为多个 Tick（几乎不用）。

举例：当 Tick 为 1ms，某个任务在执行到 0.2ms 时遇到 Tick 中断，调度器因它未执行满 1ms 时间片而不切换，等下一次 Tick 中断到来时，检查到这个任务总共执行了 1.2ms，不小于一个时间片（这里为1ms），则会切换任务

总结：Tick 中断仅在 “当前任务用完完整时间片 + 有同优先级就绪任务” 时，才会触发同优先级任务切换。新任务会从切换时刻开始，从0开始计时，直到累计执行时间不小于1个时间片。

（2）任务执行完毕；

（3）任务调用vTaskDelay()/vTaskSuspend()主动放弃 CPU；

（4）任务等待队列 / 信号量 / 事件组等同步对象；

（5）高优先级任务被唤醒（比如中断中调用xSemaphoreGiveFromISR()）。

高优先级任务创建后会立即抢占 CPU（打断正在执行的同优先级任务），只要有更高优先级的任务处于 “就绪态”，CPU 就会执行这个高优先级任务，直到高优先级任务退出 “就绪态”（比如阻塞、挂起、结束）

四、几种常见情况的时间片拆解：

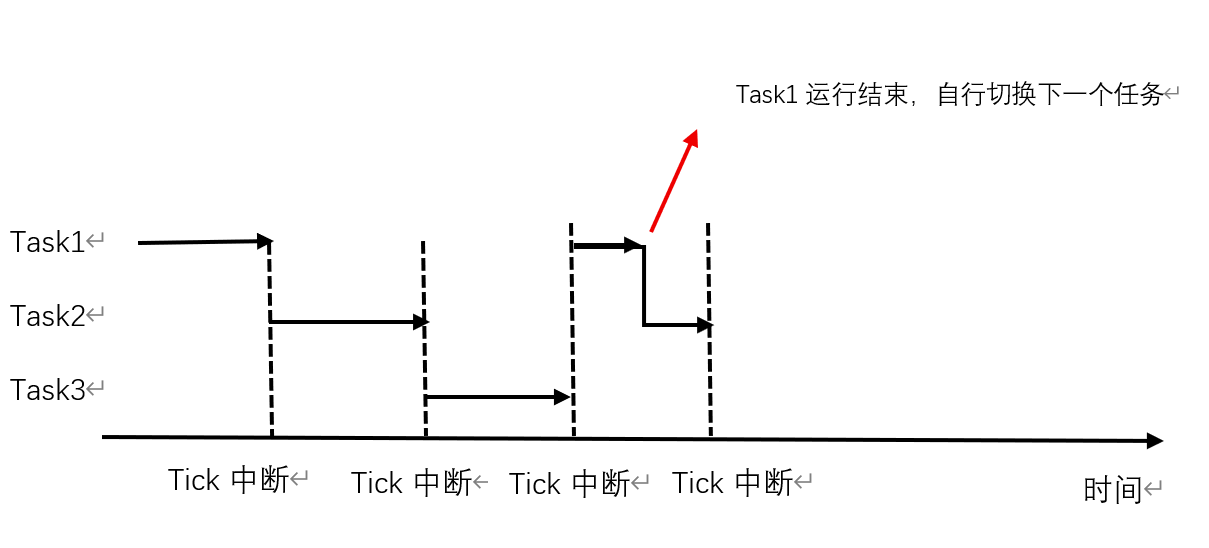

1.只有几个同优先级的任务切换时

如果为三个优先级相同的任务，从Task1，Task2，Task3依次进行时间片流转，直到再次运行Task1时任务提前结束，不到一个时间片的时间，便切换到下一个任务

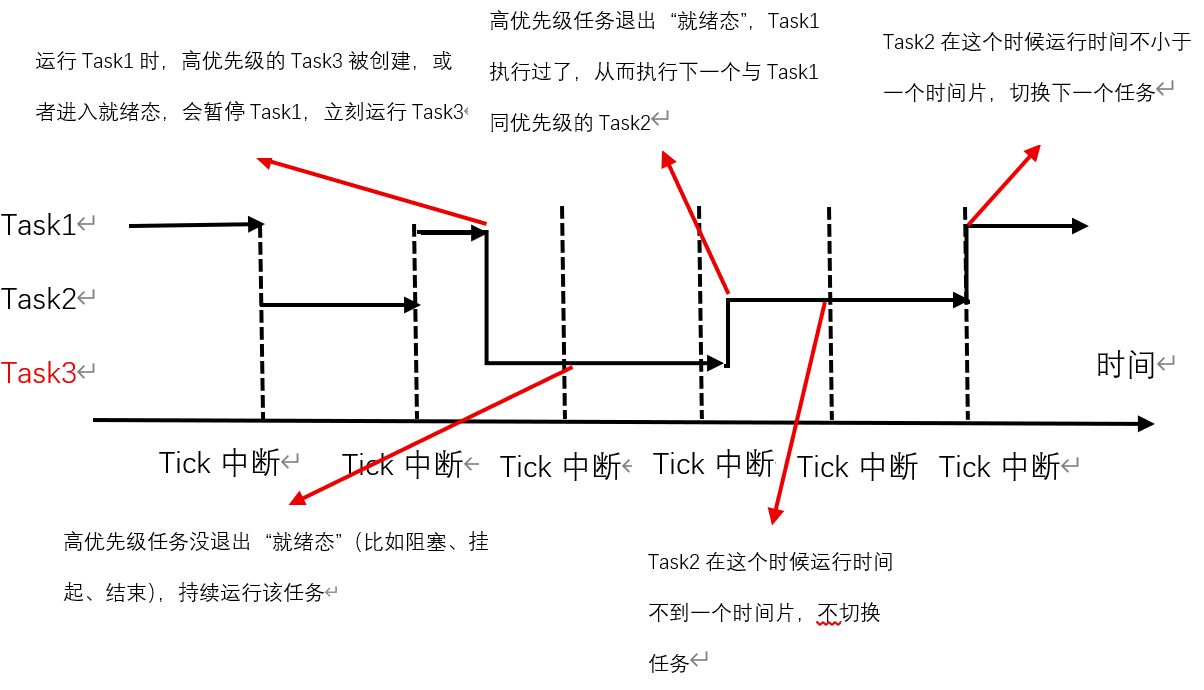

2.有优先级高的任务抢占时

注：这里Task1和Task2优先级相同

图片解释：

（1）此时Task1和Task2为优先级相同的任务，Task3为优先级比Task1和Task2高的任务。

（2）在某次执行Task1时创建或者让优先级更高的Task3进入就绪态，此时立刻执行Task3任务。

（3）因为Task3为高优先级任务，当Task3任务用完完整时间片时，仍然继续执行Task3

（4）直到Task3退出 “就绪态”（比如阻塞、挂起、结束），切换任务，因为Task1执行过了，所以从Task2开始执行。

（5）Task2执行遇到第一个Tick中断时，Task任务并未执行满一个时间片，不切换任务，到第二个Tick中断到来时，当前任务用完完整时间片，且有同优先级就绪任务，所以切换到Task1

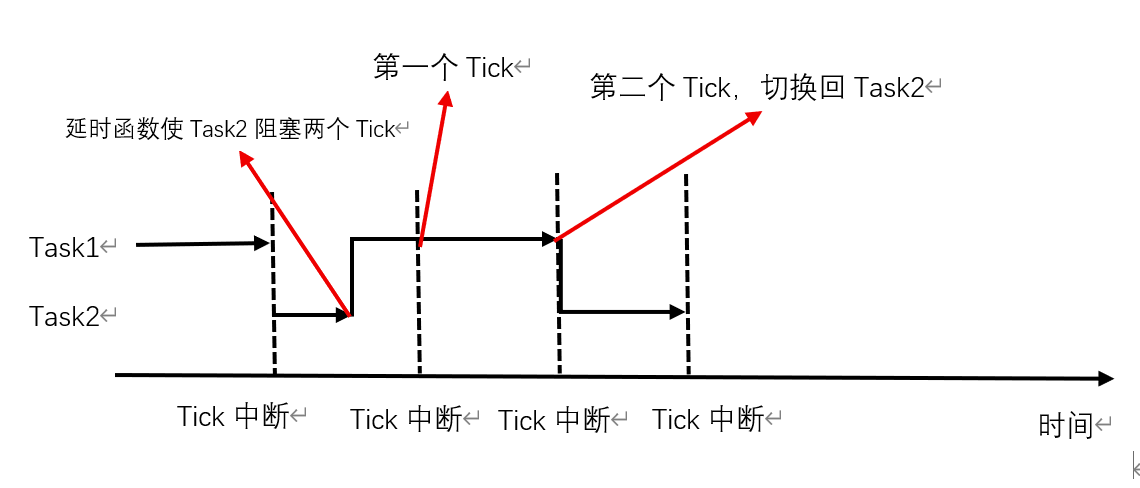

3.有延时的情况：

注：这里Task1和Task2优先级相同

（1）Task2在执行过程中，被vTaskDelay（）/vTaskDelayUntil（）函数延时两个Tick，Task2被放在DelayedTaskList链表，并从新任务调度切换为下一个任务，这里只有Task1

（2）经过两次Tick中断时，Task2回到就绪态，从新任务调度，此时只剩下Task2

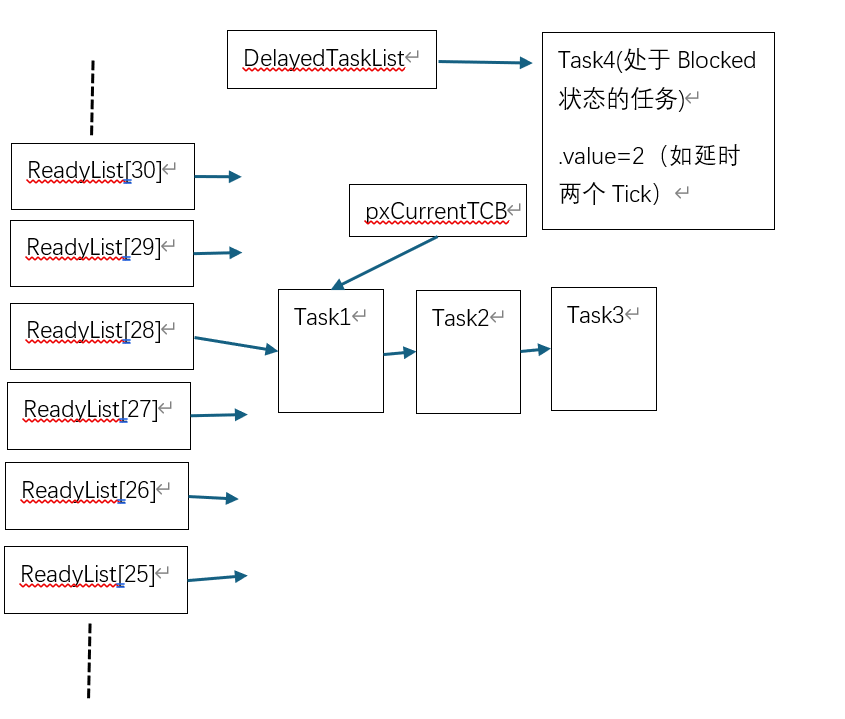

五、任务切换过程：

Tick中断函数处理流程：

a. 时间基准：计数器cnt++；

b. 任务调度执行：

1. 扫描DelayedTaskList链表，将满足恢复条件的任务移回ReadyList；
2. 按优先级从高到低(n从大到小)遍历ReadyList[n]：
   • 定位首个非空任务链表
   • 将pxCurrentTCB指向该链表的下个任务
   • 启动该任务执行

以上图片均为本人结合网上资源进行绘画，如有错误欢迎大家批评指正！
