本文以 STM32F779I-EVAL + DP83848 PHY 为例，介绍如何在 CubeMX / CubeIDE 中添加并配置 NetXDuo，并完成以太网连通性验证。

1 CubeMX 配置

1.1 选择 X-CUBE-AZRTOS-F7 组件

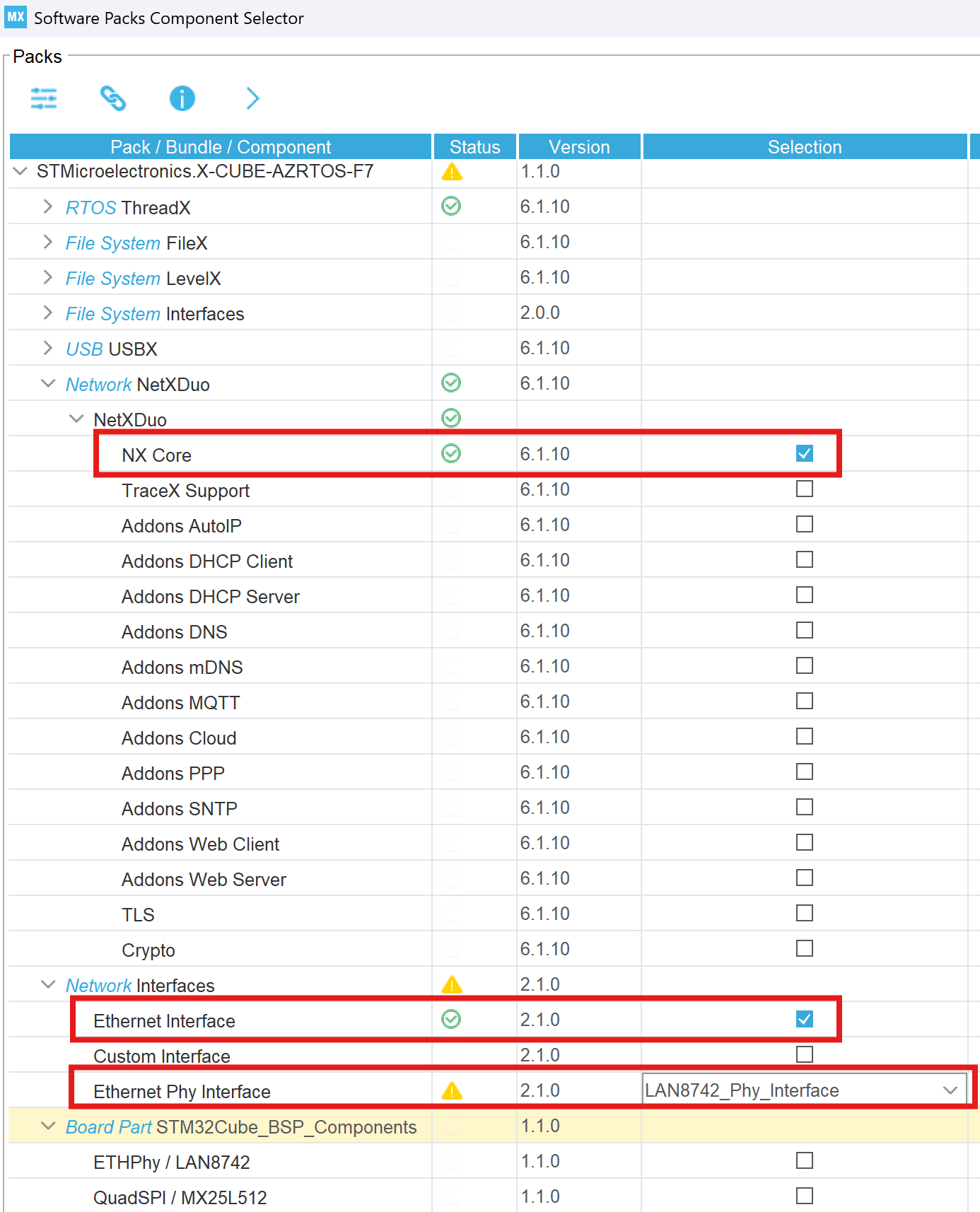

在 Middleware and Software Packs 目录下找到已下载的 X-CUBE-AZRTOS-F7，进入组件选择页面：

勾选 NX Core 和 Ethernet Interface
Ethernet PHY Interface 选择 LAN8742

说明：本文使用的开发板为 STM32F779I-EVAL，板载以太网 PHY 为 DP83848。由于 CubeMX 中没有 DP83848 的选项，这里先选择 LAN8742，后续再手动替换为 DP83848 PHY 驱动。

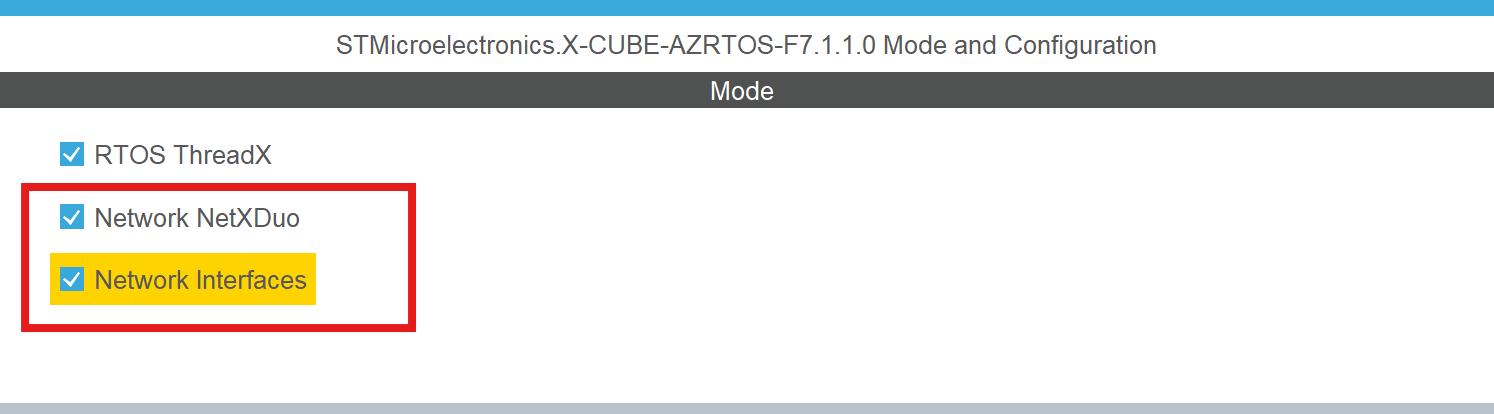

1.2 勾选组件

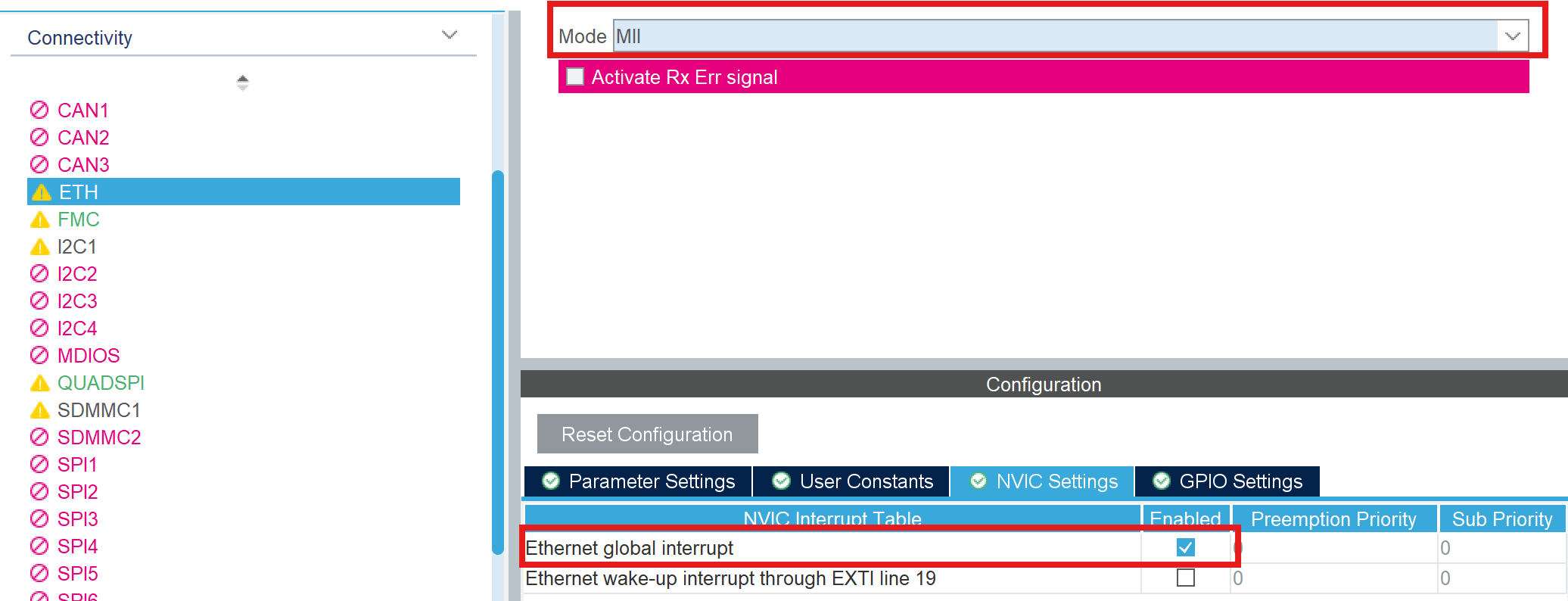

1.3 启用 ETH 外设

启用 ETH 外设
Mode 选择 MII
使能中断 ETH global interrup

1.4 生成代码

完成以上配置后生成工程代码。

2 替换 PHY 驱动（LAN8742 → DP83848）

操作步骤：

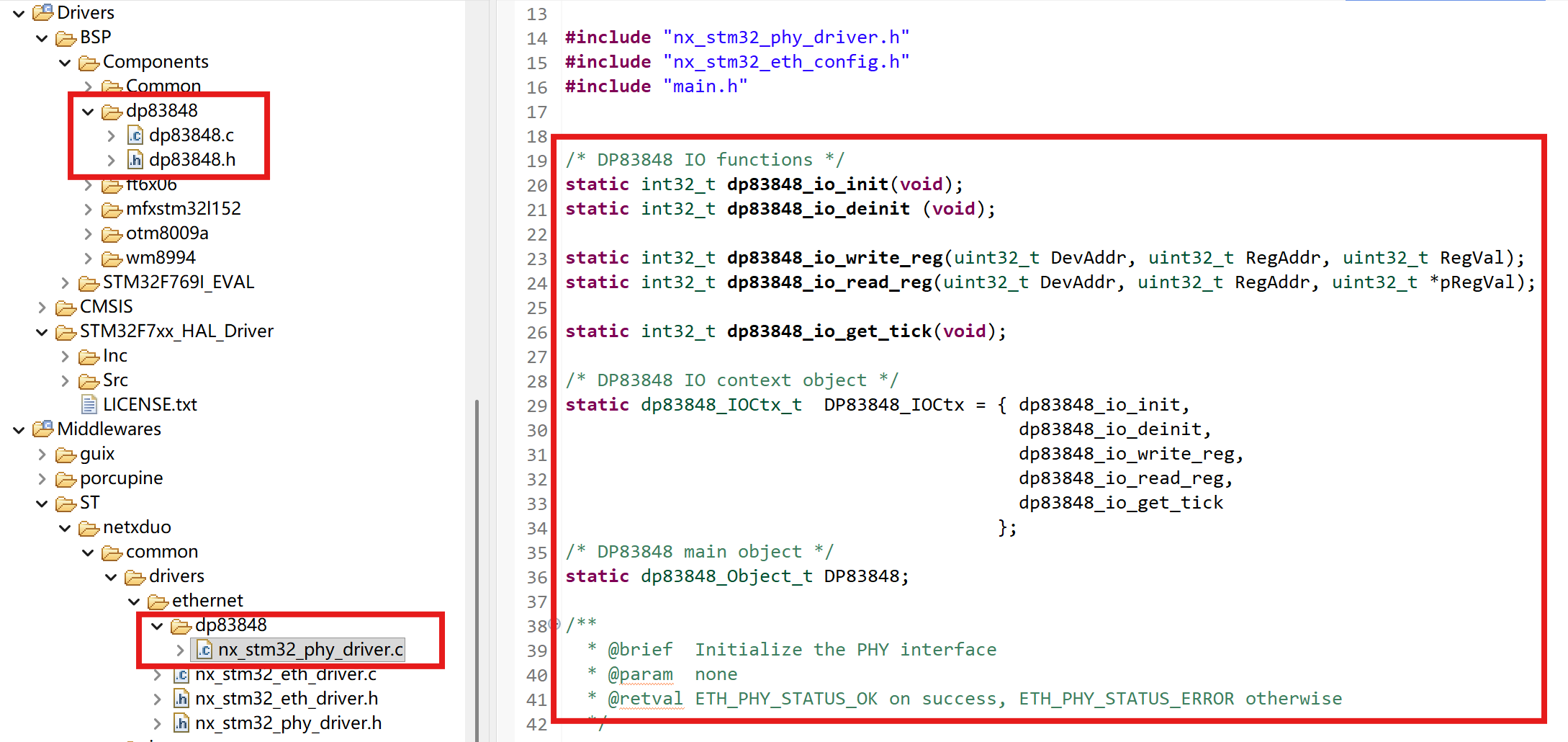

添加 DP83848 BSP 驱动文件
将自动生成的 lan8742 文件夹重命名为 dp83848
修改 nx_stm32_eth_driver.c，将所有 lan8742 相关函数和结构体名称替换为 dp83848

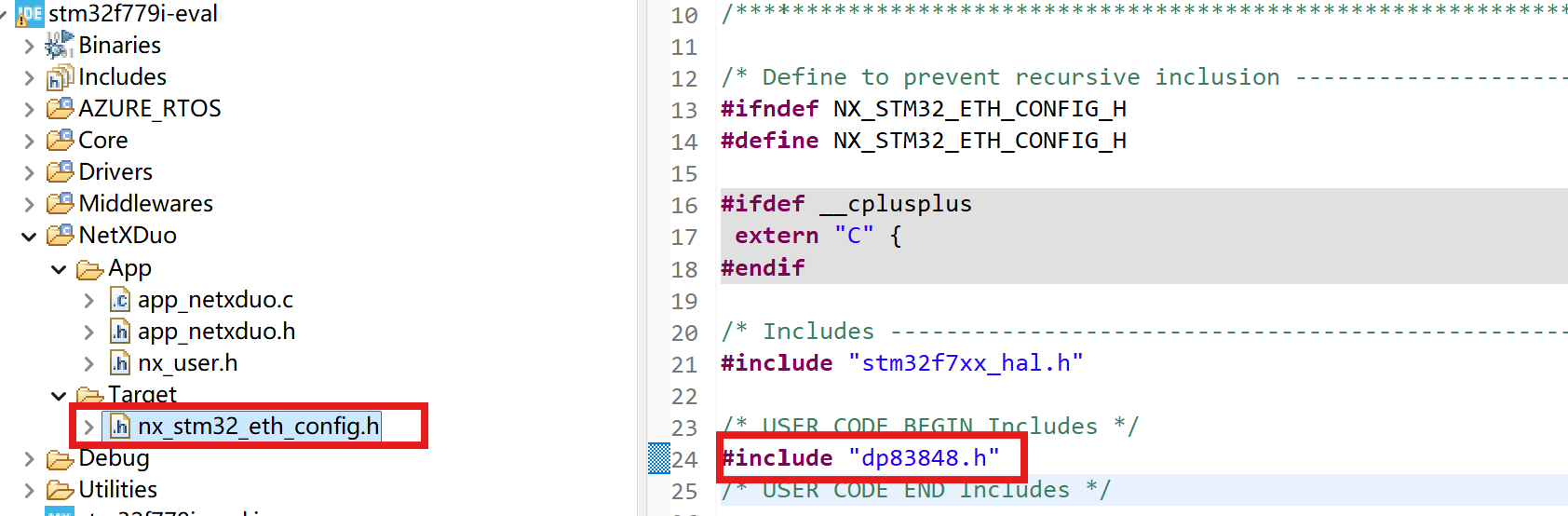

nx_stm32_eth_config.h 中添加 dp83848 头文件引用

3 添加 NetXDuo 初始化代码

3.1 参数与内存定义

#define         CLIENT_ADDRESS       IP_ADDRESS(192,168,32,10)
#define         CLIENT_PACKET_SIZE   (1536)

CHAR            packet_pool_memory[(CLIENT_PACKET_SIZE + 64) * 32];
CHAR            ip_memory[2048];
CHAR            arp_cache_memory[2048];
NX_IP           client_ip;
NX_PACKET_POOL  client_pool;

3.2 NetXDuo 初始化函数

UINT netxduo_setup(TX_BYTE_POOL *byte_pool)
{
    UINT status;

    /* Initialize the NetX system. */
    nx_system_initialize();

    /* Create packet pool. */
    status = nx_packet_pool_create(&client_pool,
                                   "Client Packet Pool",
                                   CLIENT_PACKET_SIZE,
                                   packet_pool_memory,
                                   sizeof(packet_pool_memory));
    if (status)
    {
        return status;
    }

    /* Create IP instance. */
    status = nx_ip_create(&client_ip,
                           "Client IP",
                           CLIENT_ADDRESS,
                           0xFFFFFF00UL,
                           &client_pool,
                           nx_stm32_eth_driver,
                           (void *)ip_memory,
                           sizeof(ip_memory),
                           1);
    if (status)
    {
        return status;
    }

    /* Enable ARP. */
    status = nx_arp_enable(&client_ip,
                            (void *)arp_cache_memory,
                            sizeof(arp_cache_memory));
    if (status)
    {
        return status;
    }

    /* Enable ICMP (ping). */
    status = nx_icmp_enable(&client_ip);
    if (status != NX_SUCCESS)
    {
        return NX_NOT_ENABLED;
    }

    return NX_SUCCESS;
}

4 在 CubeMX 初始化流程中调用

在 CubeMX 生成的 MX_NetXDuo_Init() 中调用 netxduo_setup()：

UINT MX_NetXDuo_Init(VOID *memory_ptr)
{
    TX_BYTE_POOL *byte_pool = (TX_BYTE_POOL *)memory_ptr;

    netxduo_setup(byte_pool);

    return NX_SUCCESS;
}
