一、ADC 基础概念

• ADC (Analog-to-Digital Converter)：模拟到数字转换器。它是一种电子设备或模块，用于将连续变化的模拟信号转换为离散的数字信号，以便数字系统（如微处理器、微控制器等）能够对其进行处理和分析
• 模拟信号：物理世界中连续变化的物理量（如温度、光线、压力等）
• 数字信号：离散的、不连续的信号（计算机处理的0和1）
• 传感器：一种能够探测、感知外部环境信息（如温度、光线、压力、运动等），并将这些信息转换成电信号（通常是电压或电流）的装置或器件

ADC 工作流程：现实世界物理量 → 传感器 → 模拟电压 → ADC → 数字信号 → 数字系统

二、逐次逼近型 ADC

ADC有多种实现方式，其中逐次逼近型ADC在速度和精度间取得了良好平衡：

• 速度：比双积分型 ADC 快得多
• 精度：比 Flash 型 ADC 高得多

逐次逼近型 ADC 的核心是一个比较器（Comparator）和一套 “逐次逼近寄存器（SAR）” 逻辑。它的转换过程像一个 “猜数字游戏”：通过不断折半参考电压，逐步确定输入电压对应的二进制每一位（MSB到LSB）

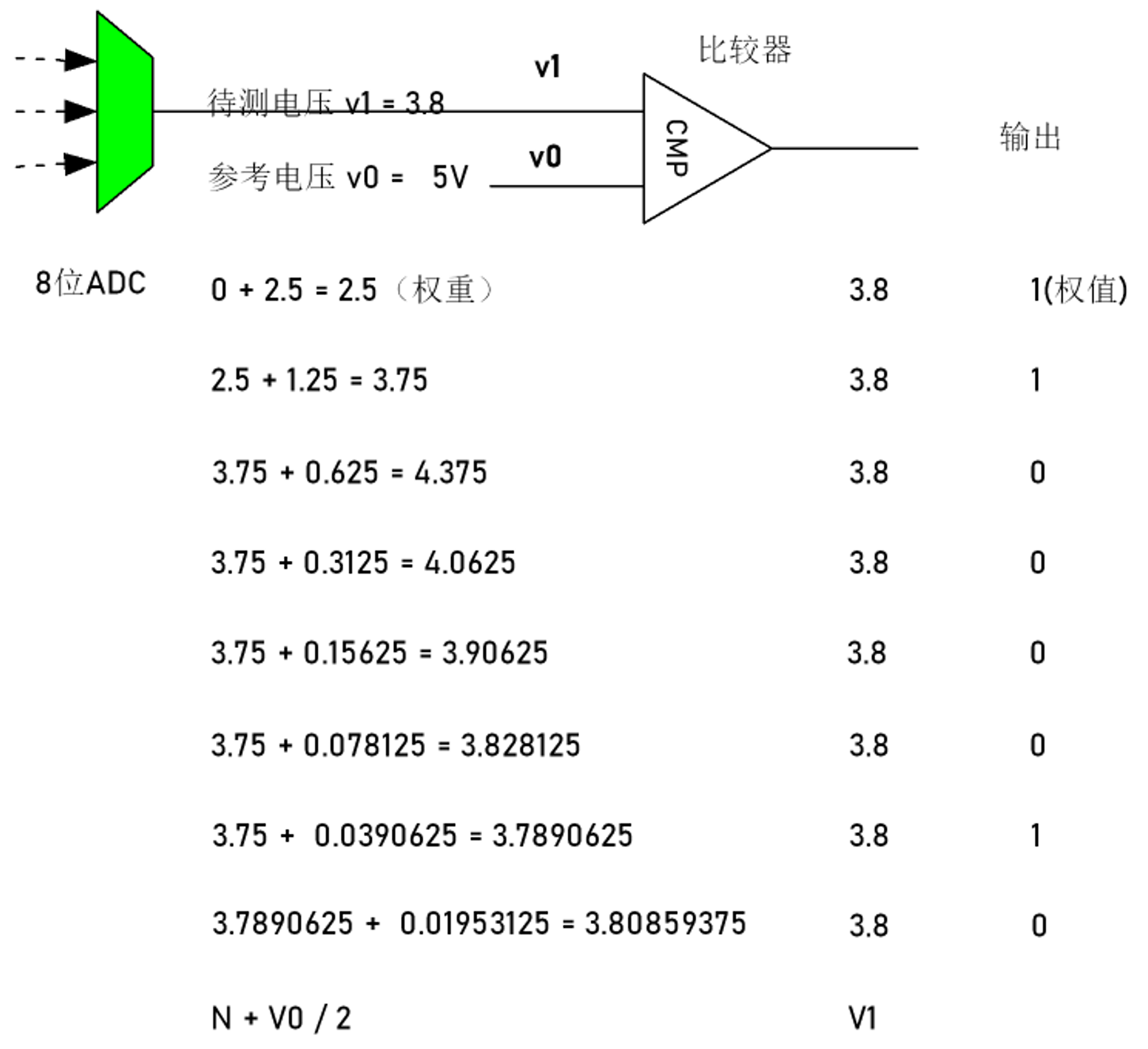

下图以8位ADC为例，展示了将3.8V模拟电压（参考电压5V）转换为数字信号的过程：

1. 初始化：将 8 位数字量的最高位设为 1（其余为 0），对应电压为 5V/2 = 2.5V，与输入模拟电压（如 3.8V）比较；
2. 逐步逼近：

• 2.5V < 3.8V → 保留最高位 1，次高位设为 1，对应电压2.5V + 1.25V = 3.75V；
• 3.75V < 3.8V → 保留次高位 1，第三位设为 1，对应电压3.75V + 0.625V = 4.375V；
• 4.375V > 3.8V → 第三位设为 0，第四位设为 1，对应电压3.75V + 0.3125V = 4.0625V；
• 重复此过程，直到 8 位全部判定完毕

   3.输出结果：最终 8 位数字量为11000100（十六进制 0xC2，十进制 194），换算为实际电压：

1. 实际电压 = (采样值 / 2^ADC位数) × 参考电压
2. 代入得：194 / 256 × 5V = 3.7890625V，与输入 3.8V 高度逼近。

三、关键概念解析

2.1 量程

• 定义：ADC能够测量的输入电压范围
• 决定因素：参考电压
• 注意事项：输入电压超过量程会导致失真（削顶）或损坏器件

2.2 分辨率

• 定义：指ADC的位数
• 常见位数：8位ADC(256级)、10位ADC(1024级)、12位ADC(4096级)、16位ADC(65536级)
• 计算：12位ADC的分辨率 = 3.3V / 4096 ≈ 0.8mV

2.3 精度

• 定义：与测量结果的绝对准确性相关
• 关键指标：偏移误差、增益误差、INL(积分非线性)、DNL(微分非线性)
• 重要提示：高精度ADC价格更高，需根据实际需求选择

2.4 实际应用选择指南

1. 量程选择：确保信号电压范围在ADC量程内
   • 信号太小 → 需先用运放放大
   • 信号太大 → 需用电阻分压
2. 分辨率选择：根据需要的测量精度选择位数
   • 例：锂电池电压(3.0V-4.2V)，12位ADC(4096级)足以满足需求

3.精度考量：对绝对准确性要求高的场合，需研究数据手册中的精度指标

四、IMX6ULL 中的 ADC 模块

4.1 硬件配置

特性	参数
分辨率	12位（0~4095）
通道数	10路（ADC1_IN0 ~ ADC1_IN9）
参考电压	外部引脚ADC_VREFH（通常接3.3V）
时钟源	支持IPG时钟、异步时钟（ADACK）
附加功能	硬件平均、自动校准、比较器、DMA支持

4.2 关键寄存器配置

寄存器名称	核心功能	实战配置（12 位、通道 1）
控制寄存器（ADCx_HC0）	中断使能、采样通道选择	AIEN=0（禁用中断）、ADCH=1（选择 ADC1_IN1）
状态寄存器（ADCx_HS）	转换完成标志位（COCO0）	等待 COCO0=1（表示转换完成）
数据寄存器（ADCx_R0）	存储采样结果	读取低 12 位（CDATA [0~11]），屏蔽高位无效数据
配置寄存器（ADCx_CFG）	分辨率、时钟源、采样时间配置	MODE=10（12 位）、ADICLK=11（异步时钟）
通用控制寄存器（ADCx_GC）	校准启动、时钟使能	CAL=1（启动校准）、ASYNC_CLK_EN=1（时钟使能）
通用状态寄存器（ADCx_GS）	校准失败标志（CALF）	CALF=0（校准成功），失败需写1清零

五、驱动代码实现

5.1 自动校准函数

校准是消除器件固有误差、提升采样精度的关键步骤，必须在初始化时执行：

int adc1_calibration(void)
{
    ADC1->GS |= (1 << 1); // 清零CALF校准失败标志（写1清零）
    ADC1->GC |= (1 << 7); // 置位CAL位，启动校准
    while ((ADC1->GC & (1 << 7)) != 0); // 等待校准完成（CAL位自动清零）
    if ((ADC1->GS & (1 << 1)) != 0)
    {
        return -1; // 校准失败
    } else {
        return 0; // 校准成功
    }
}

关键逻辑：校准过程中需等待 CAL 位清零，校准失败后需重新初始化，避免带误差采样。

5.2 初始化函数

初始化流程包含引脚配置→寄存器配置→校准三大核心步骤：

void adc1_init(void)
{
  // 1. 引脚配置：GPIO1_IO01复用为ADC1_IN1，禁用上拉
  IOMUXC_SetPinMux(IOMUXC_GPIO1_IO01_GPIO1_IO01, 1);  // 复用为ADC模式
  IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01,
                      IOMUXC_SW_PAD_CTL_PAD_PKE(1) |  // 使能引脚保持器
                      IOMUXC_SW_PAD_CTL_PAD_PUE(0)); // 禁用上拉（ADC推荐配置）

  // 2. 寄存器配置：12位分辨率、异步时钟
  ADC1->HC[0] &= ~(1 << 7);  // 禁用转换完成中断
  ADC1->CFG = 0;             // 清空配置寄存器
  ADC1->CFG |= (2 << 2);     // MODE=10 → 12位分辨率
  ADC1->CFG |= (3 << 0);     // ADICLK=11 → 异步时钟（ADACK）
  ADC1->GC = 0;              // 清空通用控制寄存器
  ADC1->GC |= (1 << 0);      // 使能异步时钟输出

  // 3. 启动校准并打印结果
  printf(adc1_calibration() == 0 ? "Calibration OK\n" : "Calibration Failed\n");
}

5.3 采样与电压转换函数

• get_adc_value：触发采样并读取 12 位数字量；
• get_adc_volt：根据核心公式将数字量转换为实际电压。

// 读取ADC采样值（12位，0~4095）
unsigned short get_adc_value(void)
{
  ADC1->HC[0] = 0;              // 清空通道选择
  ADC1->HC[0] |= (1 << 0);      // 选择通道1，触发单次采样
  while ((ADC1->HS & (1 << 0)) == 0);  // 等待转换完成（COCO0=1）
  return ADC1->R[0] & 0xFFF;    // 读取低12位有效数据
}

// 转换为实际电压（参考电压3.3V）
float get_adc_volt(void)
{
  return get_adc_value() * 3.3 / 4096;  // 核心公式
}

5.4 主函数集成测试

main.c 中初始化系统资源后，循环采样并打印电压值，直观验证 ADC 功能：

int main(void)
{
  system_interrupt_init();  // 系统中断初始化
  clock_init();             // 时钟初始化
  beep_init(); led_init();  // 其他外设初始化
  adc1_init();              // ADC初始化

  float adc_volt = 0;
  while (1)
  {
    adc_volt = get_adc_volt();  // 读取电压
    // 格式化打印（保留3位小数）
    int m = (int)(adc_volt * 1000) / 1000;
    int n = (int)(adc_volt * 1000) % 1000;
    printf("ADC Voltage: %d.%03dV\n", m, n);
    delay_ms(10);  // 10ms采样间隔
  }
  return 0;
}

运行结果：串口将持续输出类似 ADC Voltage: 1.234V 的信息，反映传感器的实时电压变化。

六、滤波算法选型与实现

实际应用中，采样信号易受电源纹波、电磁干扰影响，导致数据波动。文档与图片中提到多种滤波算法，以下结合场景选型并实现优化。

6.1 滤波算法对比与选型

滤波算法	核心原理	适用场景	优点	缺点
均值滤波	多次采样取平均值	静态信号（如温度、光线）	实现简单、抑制随机噪声	响应慢、不适合动态信号
卡尔曼滤波	基于概率模型动态修正误差	动态信号（如运动物体速度、电流）	响应快、精度高	公式复杂、参数难调
低通滤波	过滤高频噪声、保留低频信号	电源纹波干扰严重的场景	平滑效果好	高频信号失真
高通滤波	过滤低频噪声、保留高频信号	缓慢漂移的信号（如压力传感器）	抑制漂移	静态信号误差大

6.2 均值滤波优化实现

在 get_adc_value 基础上扩展，采样 10 次取平均值，抑制随机噪声：

// 均值滤波：10次采样取平均
unsigned short get_adc_value_avg(void)
{
  unsigned int sum = 0;
  for (int i = 0; i < 10; i++)
  {
    ADC1->HC[0] = 0;
    ADC1->HC[0] |= (1 << 0);
    while ((ADC1->HS & (1 << 0)) == 0);
    sum += ADC1->R[0] & 0xFFF;
  }
  return sum / 10;  // 返回平均值，降低波动
}

七、总结

        ADC 是嵌入式系统中连接模拟世界和数字世界的关键组件。在 ARM 架构的 IMX6ULL 处理器中，ADC 模块通过寄存器配置和驱动代码实现，可以方便地与各种传感器配合使用。

        掌握 ADC 的使用，对于开发基于 ARM 架构的嵌入式系统至关重要。在物联网、工业控制、智能家居等应用中，ADC 都能发挥重要作用，帮助我们获取和处理各种物理世界的信息。
