复刻马里奥经典问号砖，摇一摇出金币，这波回忆杀满分！

一款基于 ESP32 主控的"马里奥无聊方块"，专为 DIY 爱好者设计

项目简介

本项目是一款复刻经典马里奥问号砖块的互动解压玩具，灵感来源于"Useless Box（无聊盒子）"。当你按下按钮时，盒子会以各种出其不意的方式自己关闭开关——快速、慢速、犹豫、抖动、偷看……每次互动都充满惊喜。

项目基于 ESP32-WROOM 主控，采用 FreeRTOS 实时操作系统，集成 OLED 表情显示、MP3 音效播放和双舵机动作控制，支持 PlatformIO 开发环境。全部硬件设计、3D 模型和固件源码均已开源，适合 DIY 爱好者学习和复刻。

开源地址

平台	链接
个人博客	https://zhcmqtt.top
CSDN博客	https://blog.csdn.net
立创硬件开源	https://x.jlc.com
GitHub项目开源	https://github.com

视频演示

📺 视频作者：B站 @鸿尘客
🔗 视频链接：马里奥无聊方块

---

应用场景

• ESP32 嵌入式项目学习
• 自主编程开发
• 解压玩具

功能特性

功能	描述
双舵机控制	翻盖舵机 (GPIO14) + 推杆舵机 (GPIO12)，支持快开、慢开、抖动、摇摆等动作
OLED 表情	0.96 寸 SSD1306 屏幕，开机 GIF 动画，随机切换多种表情
MP3 音效	串口控制 MP3 模块，支持多音效集随机播放，可自定义上传音频
随机行为	基于 ESP32 硬件随机数，每次触发动作、表情、音效均随机组合
惊喜彩蛋	随机 10-15 次触发后播放特殊惊喜音效
电源管理	4.2V 锂电池供电，集成充电管理芯片，充电红灯/满电绿灯指示
便捷烧录	Micro USB 接口 + 自动下载电路，无需手动配置 IO0/RST
可扩展	预留 WiFi/MQTT 网络功能接口，可二次开发实现远程控制

核心组件

组件	型号/规格	说明
主控芯片	ESP32-WROOM-32	双核 240MHz，支持 WiFi/蓝牙
OLED 显示屏	0.96 寸 SSD1306	I2C 接口，128x64 分辨率
MP3 模块	串口 MP3 播放模块	支持 TF 卡，串口指令控制
舵机	SG90 x 2	翻盖舵机 + 推杆舵机
电池	4.2V 聚合物锂电池	配合板载充电管理电路
触发开关	纽子开关	用户交互输入
USB 接口	Micro USB	充电 + 固件烧录

软件架构

• 开发框架：Arduino + PlatformIO
• 操作系统：FreeRTOS 多任务调度
• 核心库依赖：
  • ESP32Servo - 舵机 PWM 控制
  • U8g2 - OLED 图形驱动
  • ArduinoJson - JSON 数据解析
  • PubSubClient - MQTT 通信（可选）

预览图

PCBA 预览

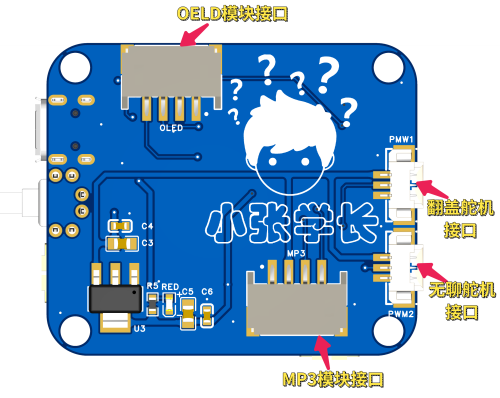

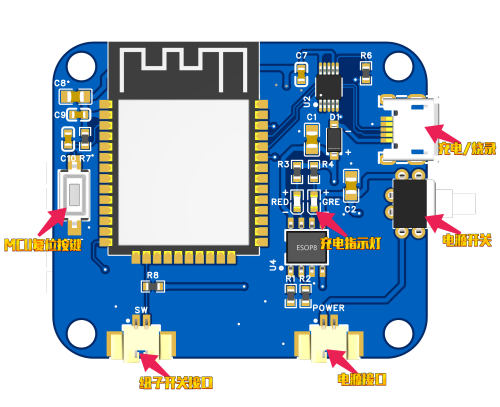

PCBA 正面	PCBA 反面

接线图

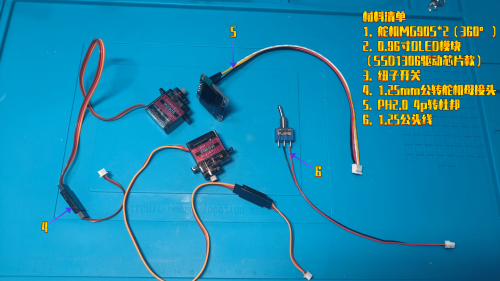

图：配件接线示意图

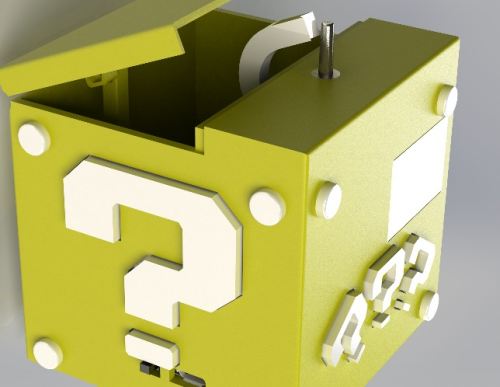

3D 渲染图

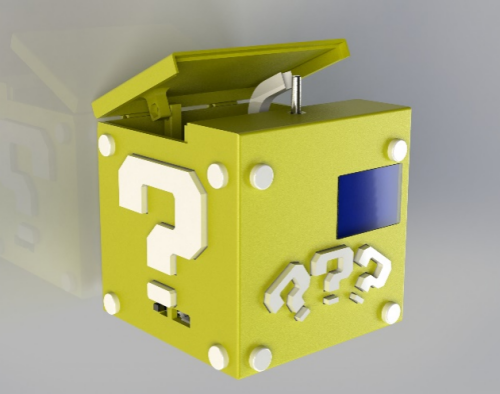

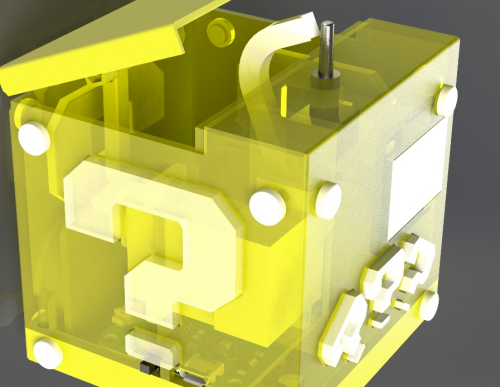

渲染图 1	渲染图 2	渲染图 3

实物图

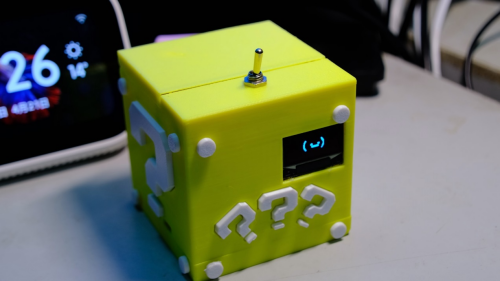

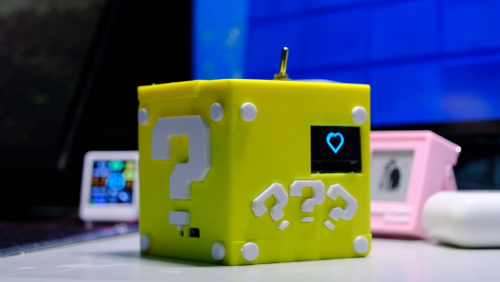

实物展示 1	实物展示 2

项目目录

03_boring_box/
├── 01_UI设计/                # UI 素材资源
│   ├── GIF/                  # GIF 动画素材
│   ├── 舔狗表情/             # OLED 显示表情图片
│   ├── 音效集/               # MP3 音频文件
│   └── 马里奥无聊方块-封面.png
├── 02_三维模型/              # 3D 打印模型文件
│   ├── 3D打印/               # 可直接打印的 STL 文件
│   ├── 外购/                 # 外购配件模型参考
│   ├── 马里奥盒子主体.SLDPRT # 主体外壳
│   ├── 马里奥盒子底座.SLDPRT # 底座
│   ├── 马里奥盖子.SLDPRT     # 顶部翻盖
│   ├── 马里奥问号.SLDPRT     # 问号装饰
│   ├── 马里奥键帽.SLDPRT     # 按键帽
│   ├── 开盖杆.SLDPRT         # 翻盖连杆
│   ├── 无聊杆.SLDPRT         # 无聊舵机连杆
│   └── ...                   # 其他零件
├── 03_采购清单/              # 物料清单
│   ├── BOM.xls               # 元器件清单
│   └── 采购清单.xlsx         # 采购明细表
├── 04_firmware/              # 固件源码
│   ├── Boring_box/           # Arduino 工程源码
│   └── 模块数据手册/         # 芯片及模块数据手册
├── 05_固件烧录/              # 烧录工具及说明
│   ├── firmware_bin/         # 编译好的固件文件
│   ├── flash_download_tool_3.9.6_0.zip  # ESP32 烧录工具
│   └── 烧录必看.docx         # 烧录操作指南
└── readme.md                 # 项目说明文档

使用说明

1. 硬件准备：本模块包含硬件与软件设计，焊接完成后需要烧录程序才能使用
2. 供电方式：模块使用 4.2V 聚合物电池供电，并通过 5V 的 Micro USB 接口充电
3. 3D 打印：提供 3D 模型文件，需要使用 3D 打印技术打印零件并组装
4. 开源资料：PCB、3D 模型、源码全部开源，配件信息请查阅附件

固件烧录

烧录步骤

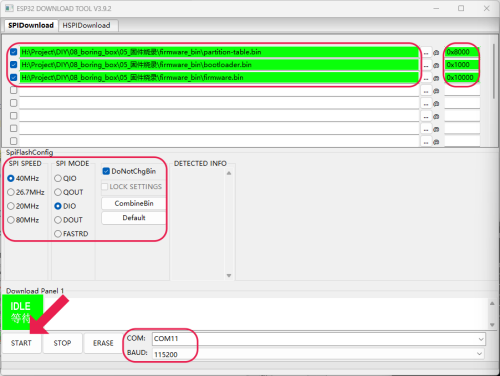

图：Flash 烧录工具参数配置

1. 下载并安装 CH340 驱动，配置 COM 口
2. 确保参数设置正确（可检索 ESP32 芯片 Flash 烧录查看具体步骤）
3. 重要：下载前需要同时连接电池和 USB，MCU 才会正常供电
4. 板载自动下载电路，无需配置 IO0 和 RET 即可实现自动烧录
5. 若出现烧录失败，可尝试降低波特率

⚠️ 注意：单 Micro USB 接口供电时不会经过稳压芯片，因此下载固件前需要同时连接电池和 USB

音频烧录

操作方法

1. 可直连 MP3 模块，通过复制粘贴直接进行音频烧录
2. 个人常用音频上传至 音效集 03
3. 惊喜音效上传至 音效集 02 并改名替换源文件（惊喜音效会随机在 10-15 次内触发）

自定义随机播放数量

若需实现随机播报，需修改源代码中 random_count 总数量并重新烧录代码。

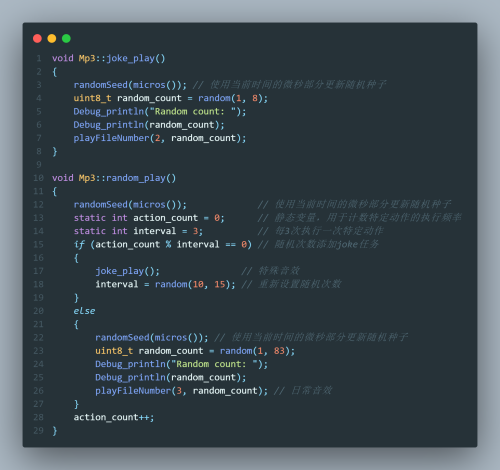

图：random_count 参数修改示例

程序源码提供 MP3 驱动代码，可结合数据手册自行修改

注意事项

项目	说明
接口核对	由于板载接口较多，请务必仔细核对各配件对应的接口
OLED 驱动	采用 SSD1306 芯片，使用其他芯片时需要自行移植代码
3D 打印精度	部分设计采用内置螺纹，需要确保打印机精度满足要求
OLED 固定	内部使用热熔胶固定，如需开孔固定可自行修改模型

装配顺序

为保持外部造型美观，模块主要采用内部固定方式。装配时请按以下顺序操作：

固定电池 → 固定纽子开关 → 固定无聊舵机 → 固定翻盖舵机 → PCB接线 → 底座固定MP3 → 底座固定PCB → 固定底座 → 连接翻盖

开源协议

本项目采用 MIT 协议开源，欢迎 Star 和 Fork！
