文章概要

本文介绍了一个完整的系统资源监控可视化平台的设计与实现过程。该平台采用Python作为后端开发语言，利用psutil库进行系统数据采集，通过Flask框架构建轻量级Web服务，前端则使用HTML5、Bootstrap5和ECharts5实现响应式界面与数据可视化。文章详细阐述了系统监控的核心原理、数据采集机制、历史数据缓存策略、告警系统设计以及前后端交互流程，并提供了完整的代码实现与使用说明。该系统支持CPU、内存、磁盘、网络等多维度监控，具备实时告警、历史趋势分析、数据导出等功能，适配Windows、Linux、macOS多平台环境。

一、引言

在现代IT运维体系中，系统资源监控是保障服务稳定性与性能优化的基础性工作。实时掌握服务器的CPU、内存、磁盘、网络等核心指标，能够有效预防系统故障，及时发现性能瓶颈，为运维决策提供数据支撑。然而，传统的监控方案往往依赖于复杂的商业软件或需要繁琐的配置过程，对于个人开发者或中小型团队而言，学习成本与部署难度较高。

本文所介绍的系统监控大盘正是为解决这一痛点而设计。该方案采用纯Python技术栈，无需依赖外部数据库或复杂的中间件，通过不足500行的代码即可实现一个功能完整的监控系统。项目基于Flask微框架构建Web服务，利用psutil库进行系统数据采集，前端采用Bootstrap5实现响应式布局，借助ECharts5完成数据可视化，形成了一套轻量级、易部署、跨平台的监控解决方案。

该系统不仅涵盖了CPU使用率、内存占用、磁盘空间、网络流量等基础监控指标，还扩展实现了进程管理、智能告警、历史趋势分析、数据导出等高级功能。用户通过浏览器即可访问监控界面，实时查看系统状态，当资源使用率超过预设阈值时系统会自动触发告警提示，帮助用户快速定位问题。同时，系统保留近30分钟的历史数据，通过趋势曲线展示资源变化轨迹，为性能分析提供直观的参考依据。

二、系统监控的技术原理与架构设计

系统监控的核心在于对操作系统底层资源的实时采集与数据处理。在Linux/Unix系统中，内核通过/proc文件系统暴露了进程、CPU、内存等信息，在Windows系统中则通过性能计数器（Performance Counters）和WMI（Windows Management Instrumentation）接口提供系统数据。

直接调用这些底层接口需要处理大量平台差异性问题，而Python的psutil库正是对这些接口进行了高度抽象与封装，提供了统一的跨平台API，使得开发者无需关心底层实现细节即可获取系统信息。

本项目采用经典的前后端分离架构。后端基于Flask框架构建RESTful API服务，负责系统数据的采集、处理与缓存。Flask是一个轻量级的WSGI Web框架，其核心设计哲学是简洁与可扩展，非常适合构建小型到中型的Web应用。

在本项目中，Flask充当数据提供者的角色，通过定义路由endpoint暴露JSON格式的监控数据接口，前端通过HTTP请求获取数据并进行可视化展示。

前端采用经典的HTML+CSS+JavaScript技术栈。Bootstrap5作为CSS框架负责页面布局与样式设计，其响应式栅格系统能够保证在不同屏幕尺寸下的良好显示效果。ECharts5作为数据可视化库，提供了丰富的图表类型与交互功能，本项目使用其折线图组件展示CPU、内存、网络流量的历史趋势，通过平滑曲线与面积填充增强视觉效果。前端通过Fetch API定时请求后端接口，获取最新的监控数据，并使用DOM操作更新页面元素，使用ECharts的setOption方法更新图表，形成实时刷新的动态效果。

在数据流转层面，系统采用了基于内存的缓存策略。后端使用Python标准库中的collections.deque数据结构存储历史数据，该结构是一个双端队列，支持高效的append和pop操作，并可通过maxlen参数限制队列长度。本项目设置历史数据保留360个数据点，按照5秒的采集间隔，恰好对应30分钟的时间窗口。每次采集新数据时，将其追加到队列尾部，当队列满时自动丢弃最旧的数据，这种方式既保证了历史数据的完整性，又避免了内存无限增长的问题。相比于使用关系型数据库或时序数据库，这种内存缓存方案在小规模监控场景下具有更低的复杂度与更高的性能。

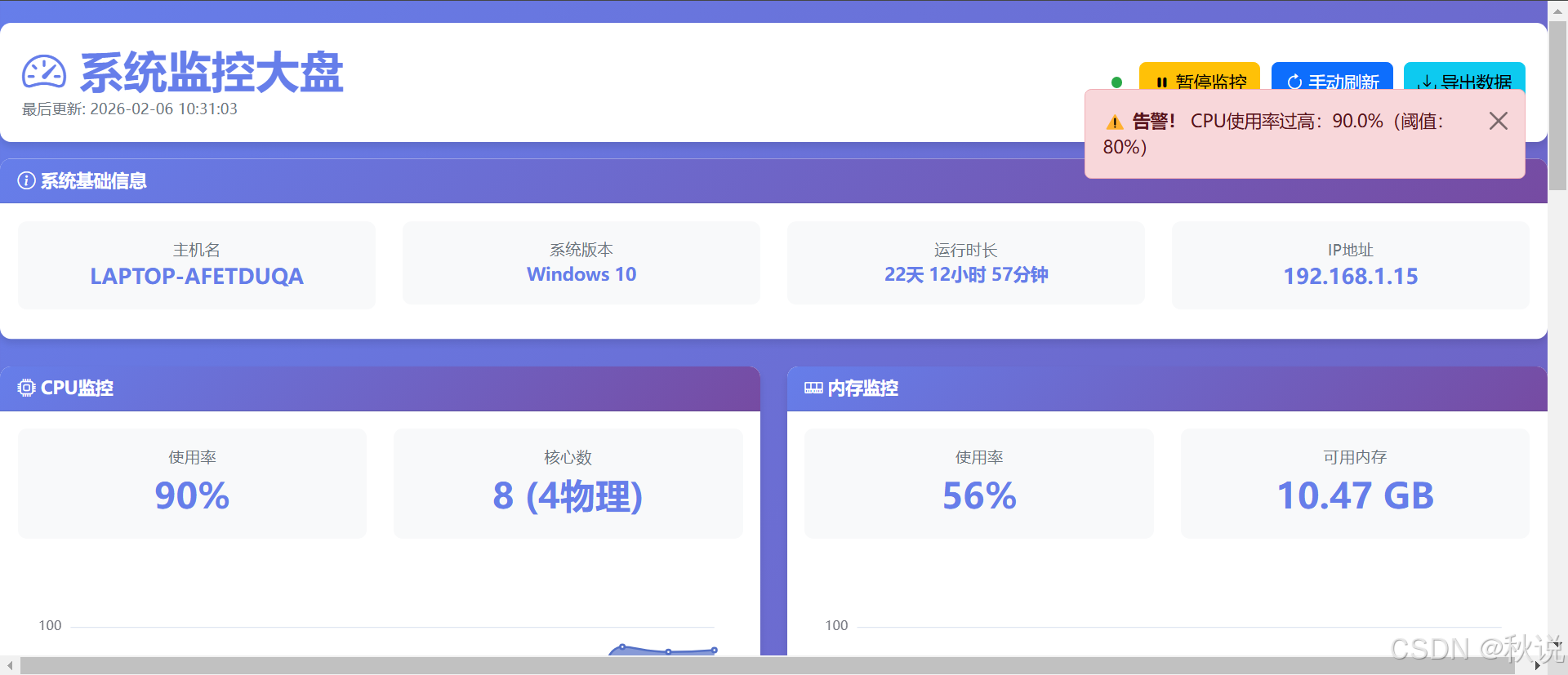

告警系统的设计遵循阈值检测的基本逻辑。在后端定义了CPU、内存、磁盘三类资源的告警阈值，默认设置为80%。每次数据采集完成后，系统会执行check_alerts函数，将当前的资源使用率与阈值进行比较。当某项指标超过阈值时，生成告警对象并添加到响应数据中。前端接收到告警信息后，通过Bootstrap的alert组件在页面右上角显示红色告警框，同时包含详细的告警消息与关闭按钮，实现了醒目的视觉提示与良好的用户体验。这种客户端渲染告警的方式简单高效，适合单用户场景。对于多用户或分布式监控场景，可进一步扩展为WebSocket推送或邮件通知机制。

三、核心功能的技术实现解析

系统数据采集是整个监控平台的基础，其实现依赖于psutil库提供的丰富接口。在CPU监控模块中，通过调用psutil.cpu_percent()方法获取全局CPU使用率，该方法的interval参数指定采样时间间隔，设置为1秒可以获得较为准确的瞬时使用率。psutil.cpu_count()方法用于获取CPU核心数，通过logical参数控制返回逻辑核心数还是物理核心数，这对于超线程技术的CPU尤为重要。在Linux/Unix系统中，psutil.getloadavg()方法可以获取系统负载，返回1分钟、5分钟、15分钟三个时间段的平均负载值，该指标反映了系统中等待CPU资源的进程数量，是判断系统负载的重要依据。对于Windows系统，由于其内核架构差异，不支持负载平均值的概念，因此在代码中使用异常捕获机制进行兼容处理，当调用getloadavg失败时返回0值。

内存监控通过psutil.virtual_memory()方法实现，该方法返回一个包含多个字段的命名元组，包括total（总内存）、available（可用内存）、used（已用内存）、percent（使用率）等核心指标。特别需要注意的是available字段的计算逻辑，它不仅包括free状态的内存，还包括可以被回收的buffer和cache，因此比单纯的free内存更能反映系统的真实可用内存。在Linux系统中，cached字段表示文件系统缓存占用的内存，这部分内存在系统需要时可以被快速释放，属于可用内存的一部分。交换区（swap）的监控通过psutil.swap_memory()方法获取，包括交换区的总容量、已用容量和使用率。当物理内存不足时，操作系统会将部分内存页换出到磁盘交换区，因此交换区使用率的异常增长往往意味着系统内存压力较大。

磁盘监控涉及两个层面的数据采集。首先是分区使用情况的统计，通过psutil.disk_partitions()方法获取所有磁盘分区的挂载点信息，然后针对每个挂载点调用psutil.disk_usage()方法获取容量数据。在实现过程中需要注意异常处理，因为某些系统分区可能因为权限限制或挂载状态异常而无法访问，直接调用会抛出PermissionError或OSError异常，因此需要使用try-except结构捕获并跳过这些分区。磁盘IO统计通过psutil.disk_io_counters()方法实现，该方法返回系统启动以来的累计读写字节数、读写次数等信息。需要注意的是，这些数据是累计值而非速率值，如果需要计算实时的读写速率，需要在两次采样之间计算差值并除以时间间隔。本项目中展示的是累计值，可以反映系统整体的磁盘活动情况。

网络监控通过psutil.net_io_counters()方法实现，通过设置pernic=True参数可以获取每个网卡的独立统计数据。返回的字典中，键为网卡名称，值为包含发送字节数、接收字节数、发送数据包数、接收数据包数等字段的命名元组。与磁盘IO类似，这些数据也是系统启动以来的累计值。在代码实现中，遍历所有网卡统计数据并进行汇总，既保留了单个网卡的详细信息，又计算了全局的总流量，满足不同层面的监控需求。在数据单位转换方面，将字节数除以1024的2次方转换为MB，除以1024的3次方转换为GB，便于用户理解。

进程监控是系统资源分析的重要手段。psutil.process_iter()方法提供了迭代所有进程的能力，通过传递attrs参数可以指定需要获取的进程属性，包括PID、进程名称、CPU使用率、内存使用率等。在迭代过程中需要注意两类异常：NoSuchProcess异常表示进程在迭代过程中已经终止，AccessDenied异常表示当前用户权限不足无法访问该进程信息。在代码中使用嵌套的try-except结构捕获这两类异常并跳过，确保程序的健壮性。收集到所有进程信息后，使用Python的sorted函数按照CPU使用率和内存使用率分别进行降序排序，取前10个进程返回给前端。这种TOP N的展示方式能够快速定位资源占用的热点进程，为性能优化提供线索。

历史数据管理采用滑动窗口机制。在应用初始化阶段，创建三个deque对象分别存储CPU、内存、网络的历史数据，通过maxlen参数限制队列长度为360。每次API接口被调用时，在返回当前数据的同时，将其追加到对应的历史队列中。对于CPU和内存，存储的是时间戳和使用率百分比；对于网络，存储的是时间戳、发送流量和接收流量。在前端渲染图表时，从历史数据队列中提取时间序列和数值序列，ECharts根据这些数据绘制折线图。这种设计使得用户每次刷新页面或切换监控状态时，都能立即看到完整的历史趋势，而不需要等待数据积累。当系统运行时间超过30分钟后，队列保持满载状态，新数据入队时自动淘汰最旧的数据，形成动态的滑动时间窗口。

四、前端交互与可视化技术细节

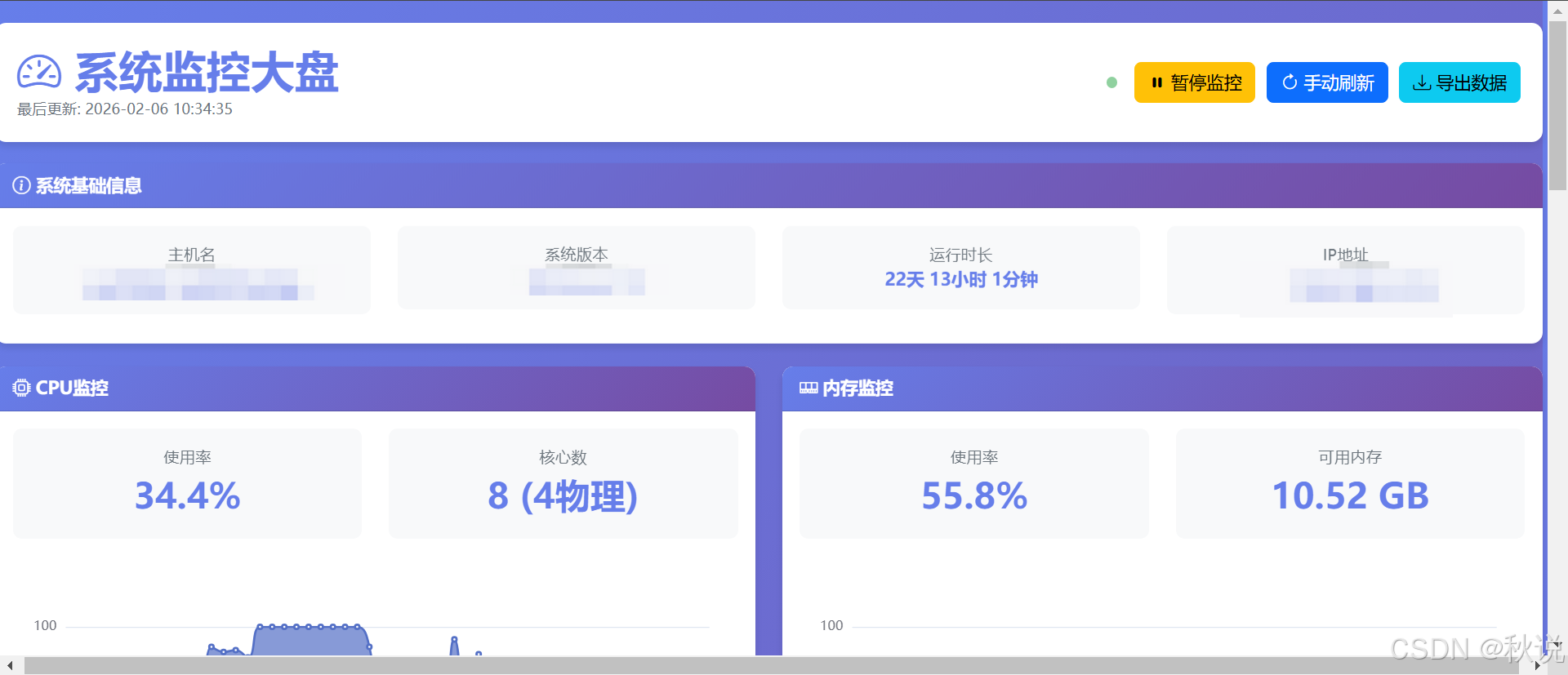

前端交互设计以用户体验为核心，通过明确的状态指示和流畅的操作反馈提升易用性。页面顶部的控制面板包含三个核心按钮：启动监控、手动刷新、导出数据。启动监控按钮采用状态切换设计，初始状态显示"启动监控"，点击后切换为"暂停监控"，同时按钮颜色从绿色变为黄色，状态指示器从黄色变为绿色并产生呼吸动画效果。这种视觉反馈清晰地传达了系统的运行状态。在JavaScript实现层面，使用一个全局布尔变量isRefreshing记录当前状态，通过setInterval函数创建定时器，每5秒调用一次updateData函数获取最新数据。当用户点击暂停按钮时，调用clearInterval清除定时器，停止自动刷新。手动刷新按钮则直接调用updateData函数，实现立即更新的效果，这在调试或紧急查看场景下非常有用。

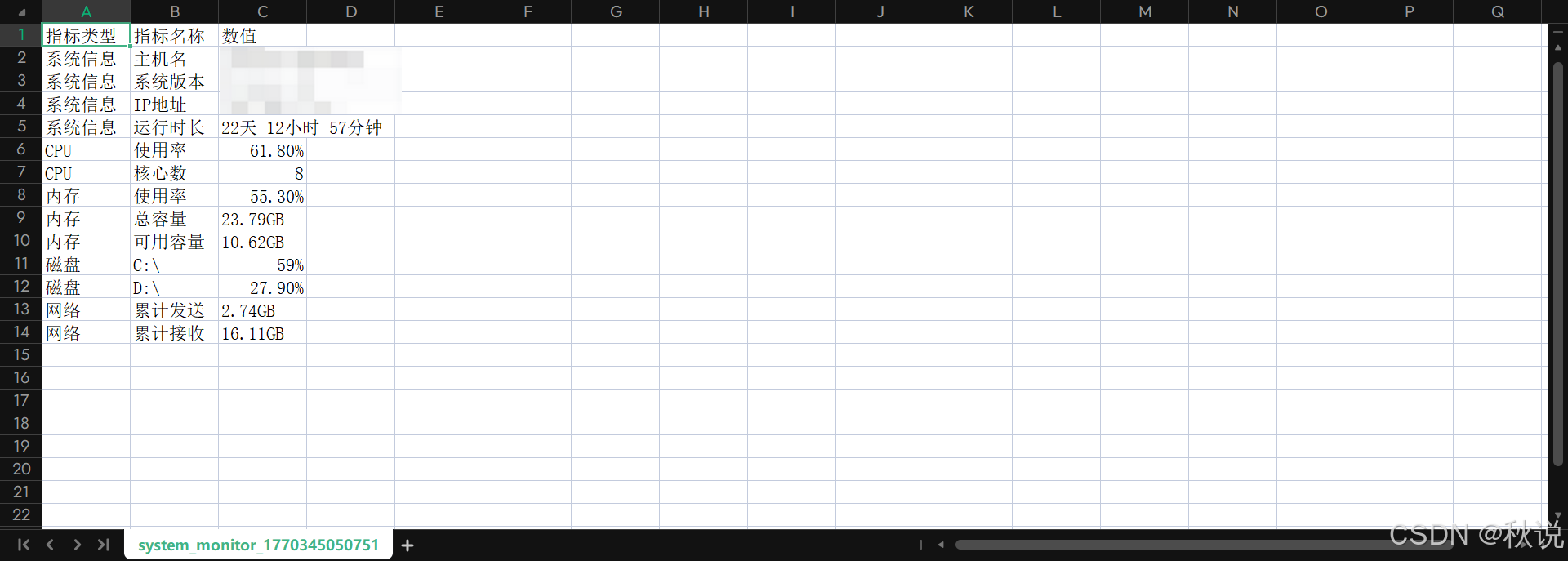

数据导出功能通过纯前端实现，无需后端参与。当用户点击导出按钮时，前端首先发起API请求获取当前的完整监控数据，然后使用字符串拼接的方式构造CSV格式的文本内容。CSV（Comma-Separated Values）是一种通用的表格数据交换格式，几乎所有电子表格软件都支持导入。在生成CSV内容时，第一行为表头，包含"指标类型"、“指标名称”、"数值"三列，后续行依次填入系统信息、CPU信息、内存信息、磁盘信息、网络信息等数据。为了支持中文字符的正确显示，在CSV内容开头添加UTF-8 BOM（Byte Order Mark）标记’\ufeff’。生成的CSV内容通过Blob对象封装为二进制数据，使用URL.createObjectURL方法创建临时下载链接，然后动态创建一个隐藏的a标签，设置其href属性为下载链接，download属性为包含时间戳的文件名，最后触发点击事件启动下载。这种纯前端实现方式避免了服务器端的文件生成与存储，简化了系统架构。

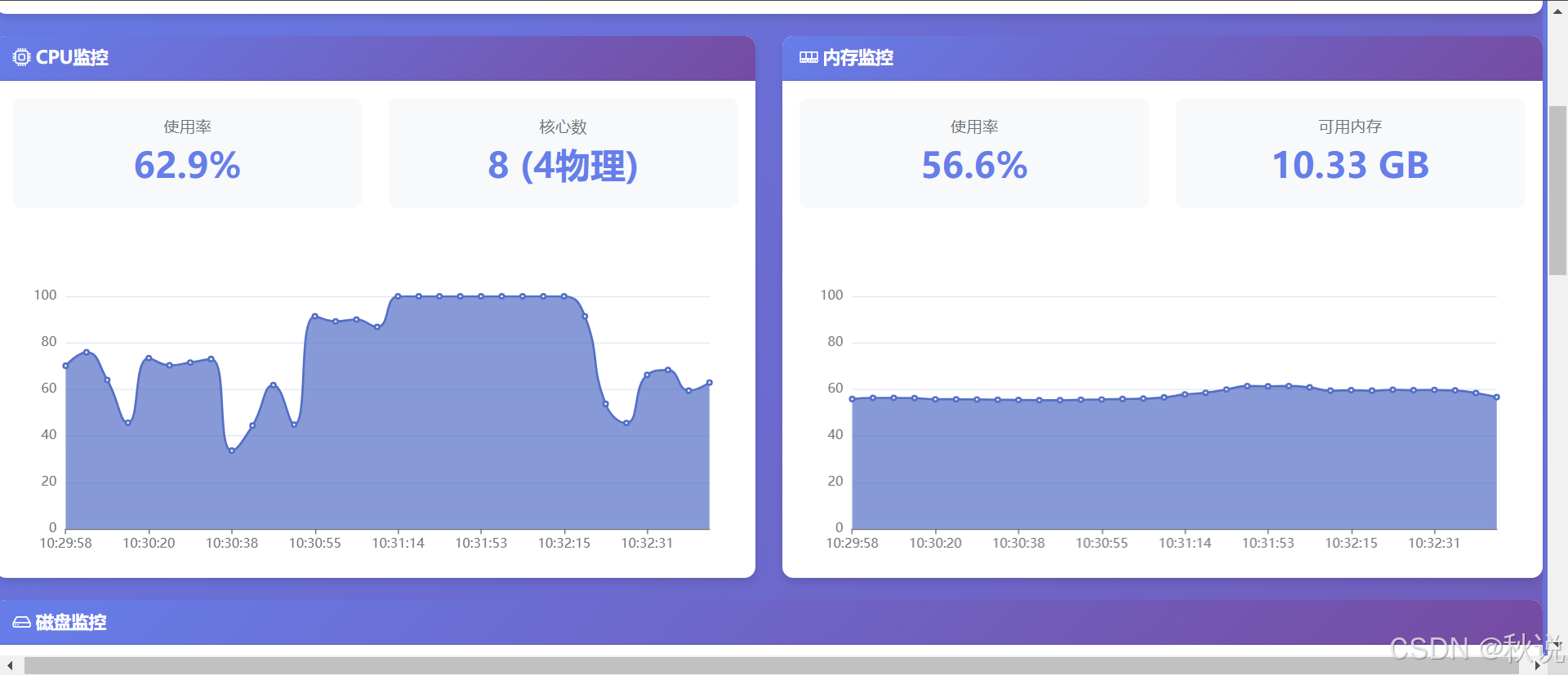

ECharts图表的初始化与更新是前端可视化的关键环节。在页面加载完成后，通过echarts.init方法初始化三个图表实例，分别对应CPU、内存、网络监控。图表的初始配置包括tooltip（提示框）、grid（网格布局）、xAxis（X轴）、yAxis（Y轴）、series（数据系列）等组件。对于CPU和内存图表，使用单条折线表示使用率变化，Y轴最大值固定为100，确保百分比数据的合理展示。折线图的smooth属性设置为true，使曲线更加平滑美观。areaStyle属性启用面积填充，通过渐变色增强视觉层次感。网络流量图表使用双线设计，分别表示发送和接收流量，通过不同颜色区分，Y轴单位为MB。图例（legend）组件放置在图表顶部，用户可以点击图例切换系列的显示与隐藏，增强交互性。

数据更新流程通过异步函数实现。updateData函数使用async/await语法，首先通过fetch API向后端/api/system_data接口发起GET请求，等待响应并解析为JSON对象。解析后的数据包含系统信息、CPU信息、内存信息、磁盘信息、网络信息、进程信息、告警信息、历史数据等多个字段。根据数据结构，使用document.getElementById方法获取页面元素，通过textContent属性更新文本内容。对于磁盘信息和进程信息这类列表型数据，需要动态生成HTML结构。磁盘信息的渲染使用forEach循环遍历分区数组，为每个分区创建一个包含进度条的div元素，根据使用率动态设置进度条颜色（绿色表示正常，黄色表示警告，红色表示危险）。进程信息则通过拼接字符串生成表格行，每行包含进程名称、PID、资源占用率，使用Bootstrap的badge组件美化占用率数值。

历史数据的图表更新通过setOption方法实现。从后端返回的history字段中提取时间序列和数值序列，时间序列通过split方法提取时间字符串的时分秒部分作为X轴标签，数值序列直接作为Y轴数据。调用图表实例的setOption方法，传入包含xAxis.data和series.data的配置对象，ECharts会智能地进行增量更新，只重绘发生变化的部分，保证渲染性能。对于网络流量图表，需要同时更新发送和接收两条曲线，通过数组形式传递多个series配置。值得注意的是，ECharts的setOption方法支持配置合并，不需要每次都传递完整的配置对象，只需传递需要更新的部分即可，这大大简化了代码逻辑。

五、系统部署与运行说明

系统的部署过程经过简化设计，降低了技术门槛。首先需要确保Python环境的安装，建议使用Python 3.8及以上版本，以获得最佳的语言特性支持和库兼容性。

依赖安装通过pip包管理器完成。项目根目录下的requirements.txt文件列出了所有必需的第三方库及其版本号，包括Flask 3.0.0和psutil 5.9.6。执行pip install -r requirements.txt命令，pip会自动下载并安装这些库及其传递依赖。

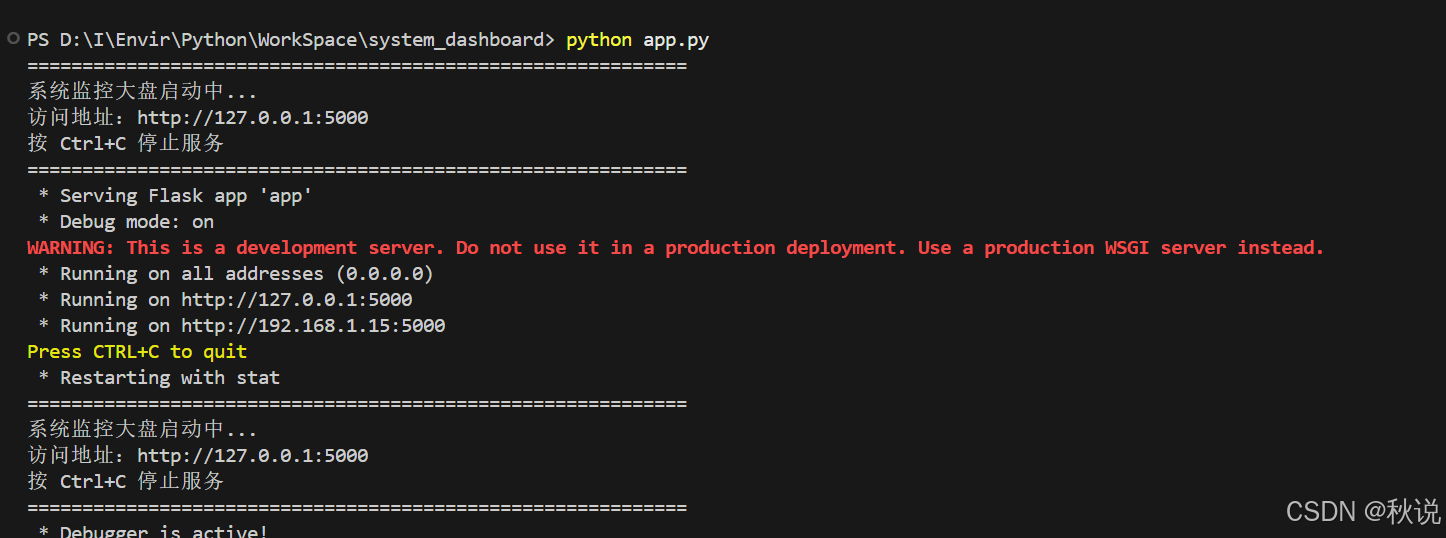

启动服务只需执行python app.py命令。Flask内置了开发服务器，通过app.run()方法启动。在代码中配置了debug=True，启用调试模式，当代码文件发生变化时服务器会自动重启，方便开发调试。host='0.0.0.0’表示监听所有网络接口，既可以通过127.0.0.1本地访问，也可以通过局域网IP远程访问。port=5000指定服务端口号，如果该端口被占用，可以修改为其他未使用的端口。服务启动后，终端会显示启动成功的提示信息和访问地址。

访问界面通过浏览器实现，在地址栏输入http://127.0.0.1:5000即可打开监控页面。

六、总结

本文通过一个完整的系统监控大盘项目，系统性地阐述了从需求分析、架构设计、功能实现到部署运行的全过程。该项目充分展示了Python语言在系统运维领域的强大能力，psutil库的跨平台特性使得代码可以无缝运行于多种操作系统，Flask框架的简洁设计降低了Web开发的复杂度，前端技术栈的成熟生态提供了丰富的可视化方案。通过不到500行的代码，实现了一个功能完整、易于部署、用户友好的监控系统，验证了"小而美"的软件开发理念在实际项目中的可行性。
