摘要：针对STM32串口高波特率下CPU占用率高的问题，提出DMA+空闲中断+消息队列组合方案。DMA负责数据搬运降低CPU负载，空闲中断检测数据包结束，通过消息队列通知任务处理数据。方案实现了硬件自动搬运、实时响应和任务解耦，特别适合FIFO深度较浅的芯片。工作流程包括DMA初始化、自动搬运、空闲中断触发、队列通知和任务处理五个阶段，通过中断服务程序和主任务协同完成高效数据接收与处理。

目录

一、为什么使用这套组合？

二、这个方案的完整工作流

1.准备阶段：

2.数据到来：

3.传输结束：

4.中断触发：

5.任务处理：

三、代码逻辑

1.中断处理函数

2.主任务

---

一、为什么使用这套组合？

方案	痛点
仅用中断 (RXNE)	每收 1 字节进出一次中断，波特率高了 CPU 占用率暴涨（都在干重复活）。
仅用 DMA	DMA 像个机器人，只管搬运。它不知道对方发完了没有，无法实现实时处理。
DMA + 空闲中断 (IDLE)	完美。 数据由 DMA 搬运（省 CPU），对方发完一串后触发空闲中断（保实时性）。
加入消息队列 (RTOS)	解耦。 中断只负责发信号，复杂的数据解析交给低优先级任务，防止阻塞系统。

在硬件 FIFO 深度较浅的芯片（如 STM32F407 ），FIFO 通常是指通过软件实现的环形缓冲区（Ring Buffer）

二、这个方案的完整工作流

在 STM32F407 上，一个典型的接收流程如下：

1.准备阶段：

开辟一个数组作为 DMA 接收区，开启串口的 DMA 传输和 IDLE 中断。

2.数据到来：

数据直接由 DMA 从串口引脚搬运到内存，CPU 此时可以去处理显示屏、电机控制或其他任务，完全不参与搬运。

3.传输结束：

对方停止发送，串口总线空闲超过特定时间，硬件会自动把 SR 寄存器里的 IDLE 位置 1。

4.中断触发：

1. 触发 USARTx_IRQHandler。
2. 在中断里读取 DMA 寄存器，算出这波到底收了多少字节。
3. 发送队列信号：将“数据长度”或“数据就绪标志”塞进队列。

5.任务处理：

主任务收到队列消息，从 DMA 缓冲区（或你拷贝出来的 Ring Buffer）里读取并处理。

当外部数据传入时，每个接收到的字节都会通过 DMA 自动传输到 rx_buffer 缓冲区。DMA 内部配置的 CNDTR 寄存器在每次数据传输完成后自动递减 1。DMA_BufferSize初始值可以自己设置

三、代码逻辑

1.中断处理函数

void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_IDLE) != RESET) {
        // 1. 必须软件清除 IDLE 标志位（F4 的规则是读 SR 再读 DR）
        volatile uint32_t temp;
        temp = USART1->SR;
        temp = USART1->DR;

        // 2. 停止 DMA 搬运，计算收到了多少字节
        // 剩余量 = DMA_GetCurrentMemoryTarget(DMA2_Stream2); // 或是读 CNDTR
        // 接收长度 = 总大小 - 剩余大小
        uint16_t rx_len = RX_BUF_SIZE - DMA_GetCurrDataCounter(DMA2_Stream2);

        // 3. 发送消息队列通知任务
        BaseType_t xHigherPriorityTaskWoken = pdFALSE;
        // 注意：这里我们可以把长度 rx_len 直接发过去
        xQueueSendFromISR(uart_event_queue, &rx_len, &xHigherPriorityTaskWoken);

        // 4. 重置 DMA 计数器，准备迎接下一波
        DMA_Cmd(DMA2_Stream2, DISABLE);
        DMA_SetCurrDataCounter(DMA2_Stream2, RX_BUF_SIZE);
        DMA_Cmd(DMA2_Stream2, ENABLE);

        portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
    }
}

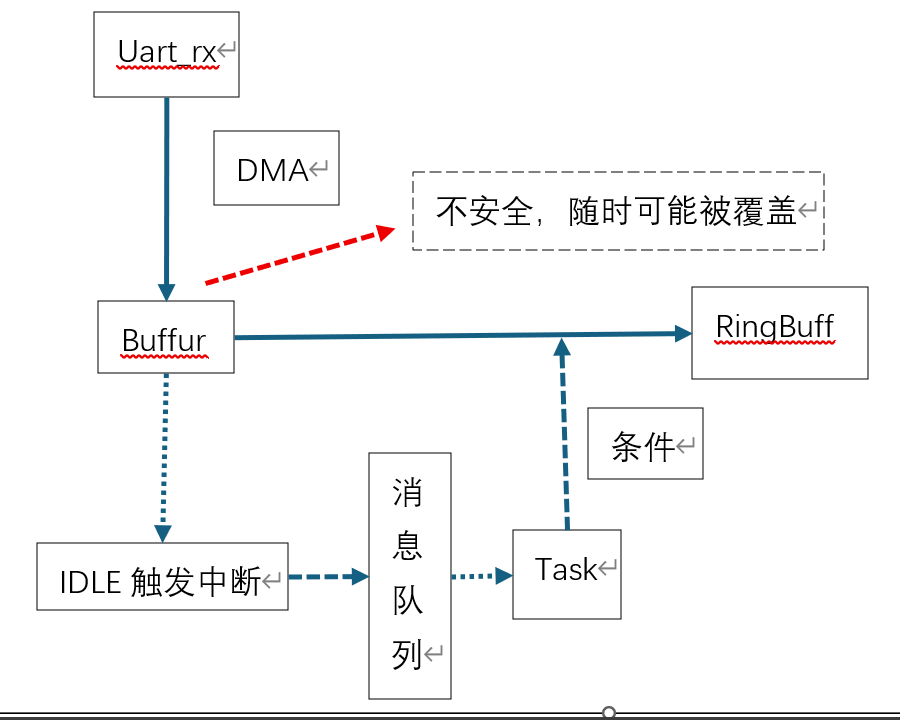

2.主任务

将缓冲区数据存储到比较安全的位置

void vUartTask(void *pvParameters) {
    uint16_t packet_len;
    while(1) {
        // 阻塞等待“门铃”响，拿到的是数据长度
        if (xQueueReceive(uart_event_queue, &packet_len, portMAX_DELAY)) {
            // 直接处理 rx_buffer 里的前 packet_len 个字节
            // 或者将其拷贝到你的 Ring Buffer 进行解析
            Parse_Protocol(rx_buffer, packet_len);
        }
    }
}
