西门子PLC程序大型项目，siemens博途V16 V17版，配方处理程序，多个昆仑通态触摸屏配方，ScL语言，485通讯控制变频器，模拟量压力处理，多个1200cpu处理，称重数据读取。

半夜两点盯着博途V17的工程树发呆，突然意识到这项目要是再不把配方模块理顺了，明天现场调试又得被电工班那帮兄弟怼到自闭。西门子这套生态玩大型项目，配方处理绝对是绕不过的鬼门关。

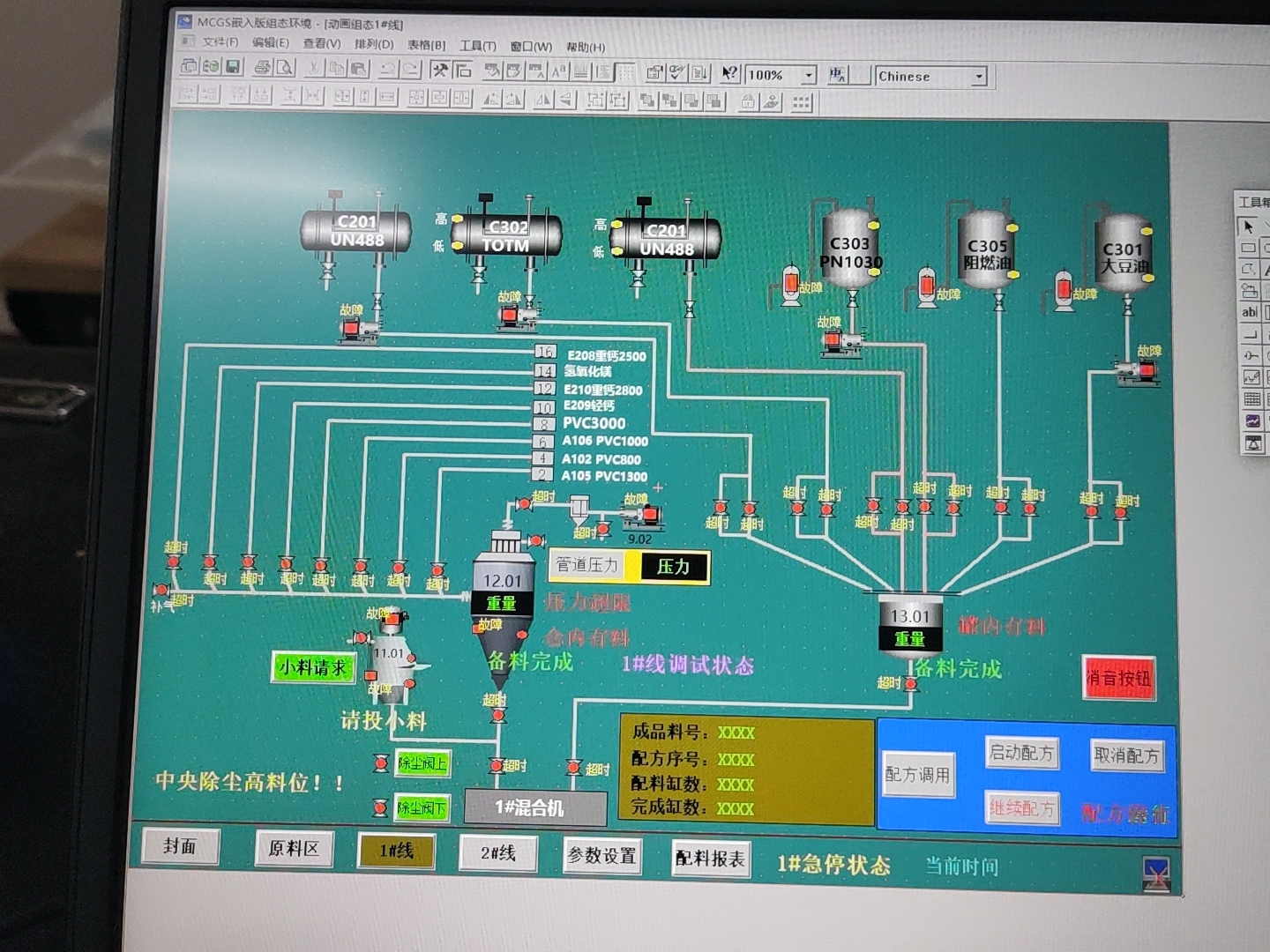

昆仑通态的触摸屏配了六个不同型号，每个屏的配方数据结构还特么长得不一样。这时候就得祭出SCL的骚操作了：

FUNCTION_BLOCK RecipeHandler
VAR
    currentRecipe : ARRAY[1..50] OF REAL; // 50个参数的配方
    hmiMapping : ARRAY[1..6,1..50] OF INT; // 六台触摸屏的地址映射表
END_VAR

METHOD LoadRecipe : BOOL
VAR_INPUT
    hmiID : INT;
END_VAR
VAR
    tempData : ARRAY[1..50] OF REAL;
    i : INT;
BEGIN
    FOR i := 1 TO 50 DO
        tempData[i] := HMI_ReadReal(hmiMapping[hmiID,i]); // 动态地址映射
    END_FOR;

    IF CheckCRC(tempData) THEN
        currentRecipe := tempData;
        RETURN TRUE;
    ENDIF;
END_METHOD

这代码有个坑——不同型号的触摸屏对浮点数的存储格式竟然不一样！有个型号的高字节在前，另一个偏要玩低字节在前。逼得老子在HMI_ReadReal里加了字节逆序处理，这破事折腾了三天才定位到。

说到485控制变频器，西门子的MODBUS库有时候比变频器本身还不靠谱。现场十八台变频器用RS485菊花链，结果发现只要有一台报故障，整个总线就崩。后来改成这结构：

// 通讯故障自动跳转
FOR #i := 1 TO 18 DO
    IF NOT #CommBuffer[#i].Busy THEN
        CASE #step OF
            0:
                MB_MASTER(REQ:=TRUE,
                         UNIT_ADDRESS:=#i,
                         DATA_ADDR:=16#3200,
                         DATA_LEN:=10,
                         DATA_PTR:=@#tempData);
                #step := 10;
            10:
                IF #status.DONE THEN
                    ProcessFrequencyData(#tempData);
                    #step := 0;
                    #i := #i + 1; // 成功才切下一台
                ELSIF #status.ERROR THEN
                    RecordError(#i);
                    #i := #i + 1; // 失败也强行切
                END_IF;
        END_CASE;
        EXIT; // 每次循环只处理一台
    END_IF;
END_FOR;

这逻辑的关键在于强制推进#i计数器，否则遇到故障机就会死循环。有个现场小哥不信邪，非要改成失败重试三次，结果生产线直接卡成PPT——这特么就是实时系统的残酷。

模拟量处理更是个玄学现场。压力传感器的4-20mA信号总带着诡异的毛刺，最后上了移动平均滤波+突变阈值：

VAR
    pressureRaw : ARRAY[0..9] OF REAL; // 10点滑动窗口
    pressureIndex : INT := 0;
    lastValid : REAL := 0.0;
END_VAR

pressureRaw[pressureIndex] := AI_Read(Channel1);
pressureIndex := (pressureIndex + 1) MOD 10;

// 滤波处理
currentPressure := MEAN(pressureRaw);

// 突变保护
IF ABS(currentPressure - lastValid) > 50.0 THEN // 50kPa突变视为异常
    currentPressure := lastValid;
ELSE
    lastValid := currentPressure;
END_IF;

调试时发现个反直觉的现象——有时候平均值反而会放大噪声。后来改成去掉最大值和最小值再求平均，才把曲线捋顺了。

多CPU协同这事，两个1200之间走S7通讯，数据同步得玩心跳包。有次现场断电再上电，主从站数据版本对不上，直接引发产线逻辑混乱。现在改成这德行：

// 主站发送
IF heartbeatCounter MOD 30 == 0 THEN // 每3秒发心跳
    PUT(
        ID := 1,
        ADDR_1 := "DB101".VersionTag,
        ADDR_2 := "DB101".ProductionCounter);
    heartbeatCounter := 0;
END_IF;

// 从站接收
IF heartbeatTimer.Q THEN
    IF localVersion <> remoteVersion THEN
        InitDataSync(); // 版本不一致触发同步
    END_IF;
    heartbeatTimer.IN := FALSE;
END_IF;

称重模块的数据解析才是真·地狱模式。某国产称重仪表的校验算法竟然用CRC16+异或，协议文档写得像天书。最后逆向出来的解析函数长这样：

FUNCTION ParseWeight : REAL
VAR_INPUT
    data : ARRAY[0..7] OF BYTE;
END_VAR
VAR
    crc : WORD;
    sum : WORD := 0;
    i : INT;
BEGIN
    // 国产仪表经典坑：校验值=CRC16结果异或0xFFFF
    crc := (WORD(data[6]) << 8) | data[7];
    FOR i := 0 TO 5 DO
        sum := CalcCRC(data[i], sum);
    END_FOR;

    IF (sum XOR 16#FFFF) = crc THEN
        RETURN (INT(data[4]) << 24) | (INT(data[5]) << 16) |
               (INT(data[2]) << 8)  | INT(data[3]) / 100.0;
    ELSE
        RAISE ChecksumError;
    END_IF;
END_FUNCTION

这代码在现场跑起来后，仪表厂家的人跑来问我们是不是破解了他们的协议。呵，要不是被这破校验算法逼得连续通宵三天，谁特么想当黑客啊！

项目上线那天，十八台变频器同步启动时的电流啸叫像极了胜利的号角。只是当触摸屏终于弹出配方加载成功的绿色弹窗时，恍惚间总觉得那颜色里透着加班咖啡的褐色残影。
