实时时钟（RTC）核心库的高效运行依赖于一系列底层关键技术的协同工作。从硬件抽象层的寄存器配置到软件逻辑中的时间算法处理，其核心在于实现高精度计时与低功耗维持的平衡。将深入探讨RTC预分频器配置、BCD码与二进制时间转换算法、以及跨时钟域同步机制等关键技术，揭示RTC库如何在不同电源模式下保障时间数据的完整性与准确性，为嵌入式系统提供稳固的时间基准。

本文将以通信定位二合一Air780EGH系列核心板为例，分享RTC实时时钟应用示例要点。

一、RTC功能示例demo

本示例使用Air780EGH核心板演示RTC核心库的核心功能，主要包括：

任务一：无网络环境下的RTC功能

设置基准年和时区信息初始化RTC；

通过时间戳设置具体时间后，每秒循环打印基于RTC的本地时间。

任务二：网络授时后的RTC同步

设置基准年和时区信息初始化RTC；

等待基站和NTP授时成功，随后每秒循环打印实时时间和RTC时钟时间。

1.1 示例代码

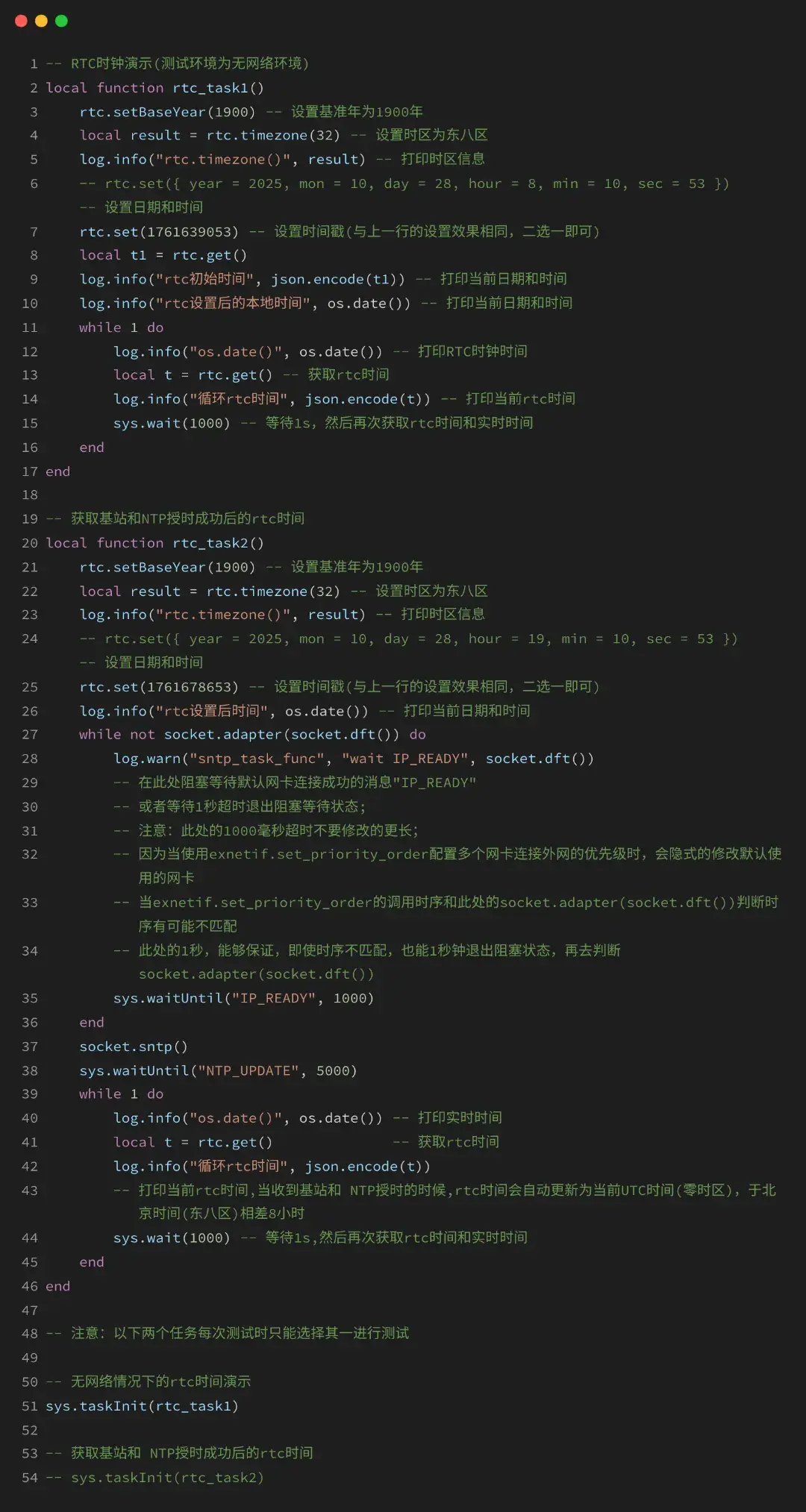

rtc_app.lua核心代码如下，完整demo详见源码仓库最新文件。

1.2 示例功能验证

注意：每次测试时，两个任务只能选择其一进行测试。

1）核心步骤

根据实操教程搭建好硬件环境；

关于SIM卡使用请注意：若连入4G网络通过NTP服务器授时，获取实时时间，需要使用SIM卡；若只需要RTC实时时钟，则不需要SIM卡。

demo脚本代码rtc_app.lua中，按照自己的需求启用对应的task函数；

Luatools烧录内核固件和修改后的demo脚本代码；

将客户端核心板烧录客户端模式代码，并连接到路由器；

烧录成功后，代码会自动运行，打印日志。如果正常运行，会打印NTP时间同步成功、本地时间以及RTC时间等信息。

2）查看日志

通过Luatools工具查看相关日志，如下图示。

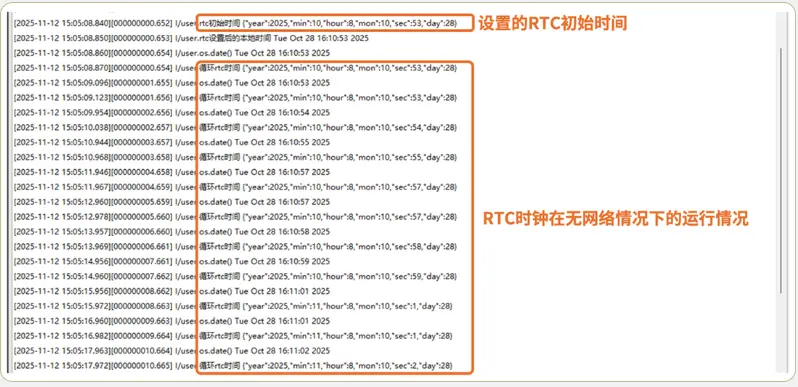

选择运行任务一：

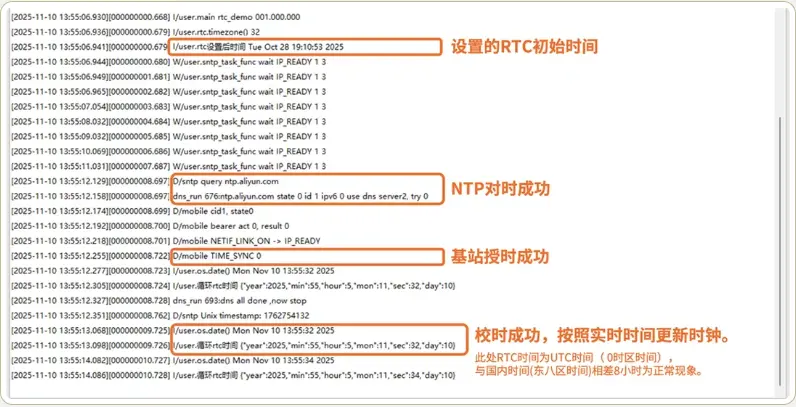

选择运行任务二：

二、相关注意事项

2.1 关于RTC和时区

rtc.set() 只能设置UTC时间（0时区时间)；

rtc.get() 获取的也是UTC时间（0时区时间）。

RTC时间为UTC时间（0时区时间），与国内时间（东八区时间）相差8小时为正常现象。

2.2 网络同步时间和RTC的关系

NTP成功之后，不需要再调用rtc.set设置系统时间，也不要用rtc.get获取时间，而是用os.date() 获取本地时间更为方便。

2.3 硬件工作状态和RTC的关系

硬件完全掉电（vbat断电），再上电（vbat上电）

此种情况上电开机默认时间为:

{"year":36804,"min":0,"hour":0,"mon":15,"sec":0,"day":12}

硬件没有掉电（vbat一直有电），软件关机此种情况上电开机默认时间为实时时间。

硬件没有掉电（vbat 一直有电），软件重启

此种情况上电开机默认时间为：{"year":36804,"min":0,"hour":0,"mon":15,"sec":0,"day":12}

内部硬件看门狗重启

此种情况上电开机默认时间为：

{"year":36804,"min":0,"hour":0,"mon":15,"sec":0,"day":12}
