锂电池等效电路模型二阶RC模型二阶戴维南模型

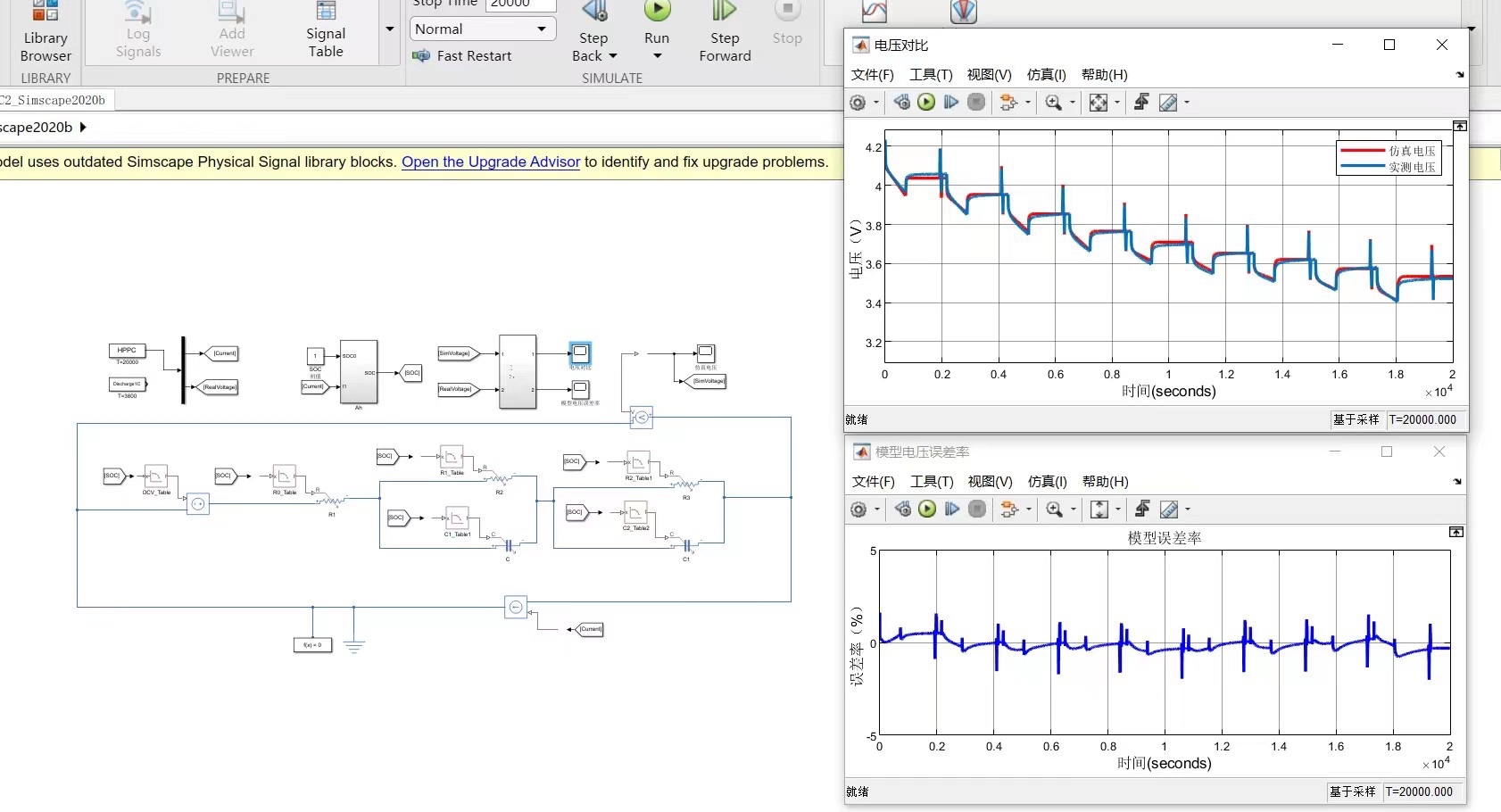

先看模型结构：一个理想电压源（开路电压）串上欧姆电阻，后面接着两个RC并联网络。这两个RC回路分别对应电池的浓差极化和电化学极化现象。用状态方程表示的话可以写成：

dx/dt = Ax + BI

U = OCV - R0I - Cx

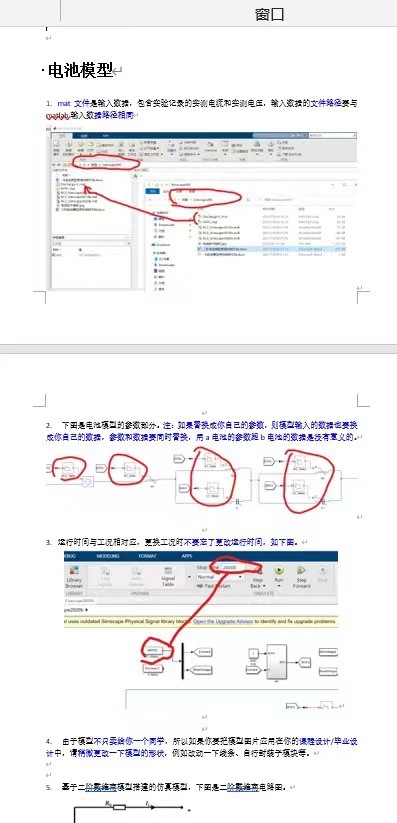

锂电池等效电路模型二阶RC模型二阶戴维南模型

但公式太枯燥，咱们直接上代码更实在。用Python做个仿真试试：

import numpy as np
from scipy.integrate import odeint

# 模型参数
R0 = 0.02  # 欧姆
R1 = 0.01  # 欧姆
C1 = 2000  # 法拉
R2 = 0.005
C2 = 5000
OCV = 3.7  # 开路电压

def battery_model(state, t, I):
    # 状态变量：V1, V2
    dV1 = -state[0]/(R1*C1) + I/C1
    dV2 = -state[1]/(R2*C2) + I/C2
    return [dV1, dV2]

# 仿真设置
t = np.linspace(0, 3600, 1000)  # 1小时仿真
current = np.concatenate([5*np.ones(500), -5*np.ones(500)])  # 充放电切换

states = odeint(battery_model, [0,0], t, args=(current,))
terminal_voltage = OCV - R0*current - states[:,0] - states[:,1]

这段代码用了SciPy的微分方程求解器，但实际嵌入式系统里可能用不起这么高级的库。咱们再手撸个欧拉法实现：

class BatterySimulator:
    def __init__(self):
        self.V1 = 0.0
        self.V2 = 0.0

    def step(self, I, dt):
        # 手动迭代更接近嵌入式实现
        self.V1 += (-self.V1/(R1*C1) + I/C1) * dt
        self.V2 += (-self.V2/(R2*C2) + I/C2) * dt
        return OCV - R0*I - self.V1 - self.V2

# 使用时序循环更清晰
sim = BatterySimulator()
voltage = []
for i, t in enumerate(t):
    v = sim.step(current[i], 3.6)  # 3.6秒步长
    voltage.append(v)

两段代码对比着看很有意思：前者的odeint用了自适应步长，适合离线仿真；后者固定步长更适合实时系统。注意RC时间常数（R1C1=20秒，R2C2=25秒）会影响步长选择——别超过最小时间常数的1/10。

参数辨识才是真正的魔鬼。实验室里拿到的脉冲放电曲线得这样处理：

# 假设有实测的放电电压数据
from scipy.optimize import minimize

def loss_function(params, voltage_data, current):
    global R0, R1, C1, R2, C2
    R0, R1, R2, C1, C2 = params
    sim_voltage = simulate_battery(current)  # 复用之前的仿真代码
    return np.sum((sim_voltage - voltage_data)**2)

initial_guess = [0.03, 0.015, 0.01, 1500, 3000]
result = minimize(loss_function, initial_guess, args=(measured_voltage, current))

优化算法可能会在局部最优打转，这时候加些物理约束很重要，比如所有电阻电容必须为正数。实际项目里还需要考虑温度补偿，那参数就变成三维查找表了。

最后说点真心话：二阶模型在多数BMS场景够用了，但千万别迷信模型精度。老化后的参数漂移能让你怀疑人生，这时候还是得靠卡尔曼滤波这类状态估计来续命。不过这就是另一个故事了...
