在学韦东山老师的freertos，卡在了汇编中cpu的寄存器和task的栈的交互流程，为了避免以后忘记所著。


一、堆和栈

堆（了解不全）：向上生长

在程序中通过malloc或者vector，调用堆空间。堆会导致内存泄漏，内存碎片化。原因有3：

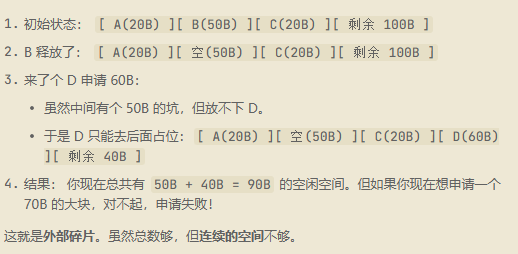

1.外部碎片

堆用于分配不定长空间，且在不再使用的时候需要释放，这导致了原先紧凑分配的空间，在不同长度的空间被释放后，变得碎片化。

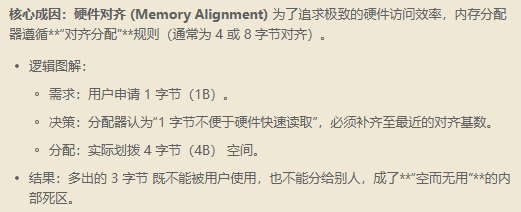

2.内部碎片

为了硬件的访问效率，内存分配器遵循*对齐*分配的规则。不足4/8byte的空间也会被分配4/8byte空间，这样的对齐能便于硬件的数据访问---每次加一个4/8个byte就可以访问到下一个数据这导致了空而无用。

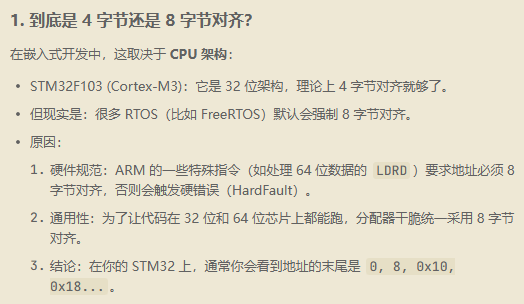

补：4/8字节对齐

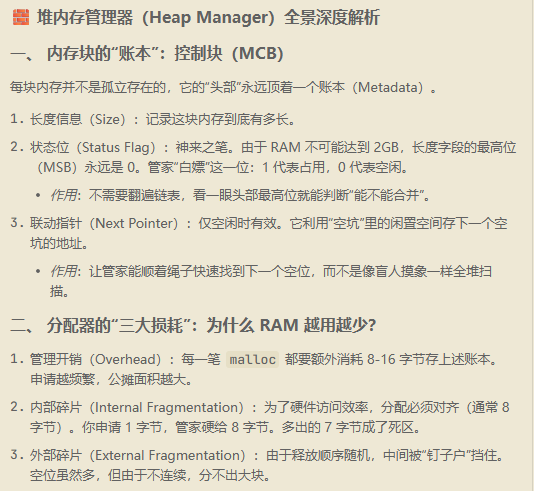

3.管理开销

要管理堆，不仅需要知道地址，还需要长度，以及管理状态。

这就需要额外的空间去堆的信息，以便于后续释放堆的时候知道哪些空间属于这个堆，有没有被占用/释放，但这也就导致了实际分配的堆空间大于预期的堆空间。

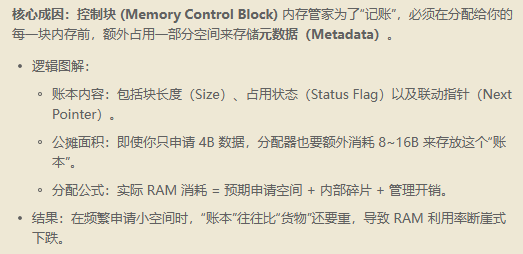

这个额外的空间称为控制块，用于释放堆时由堆管理器进行访问，来检查应该收回空间，而状态位则用于在空间被收回时，检索它周围的空间是否也可以被收回。

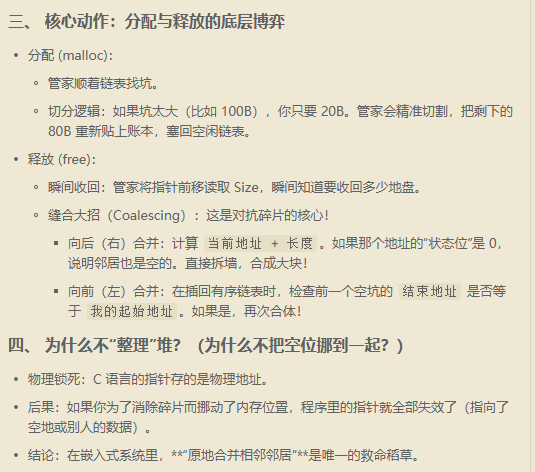

补：内存分配器的工作

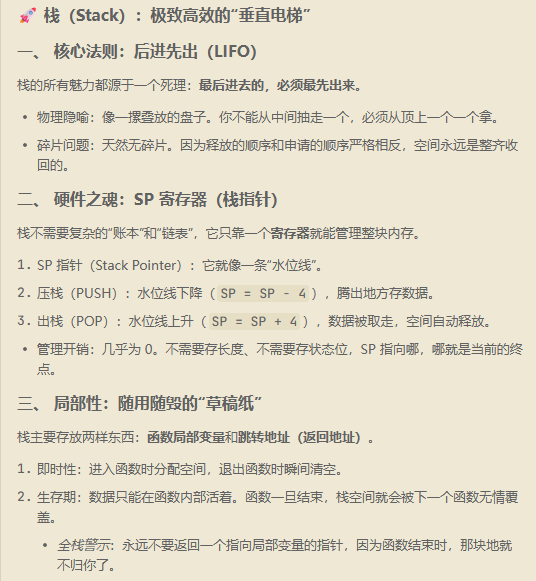

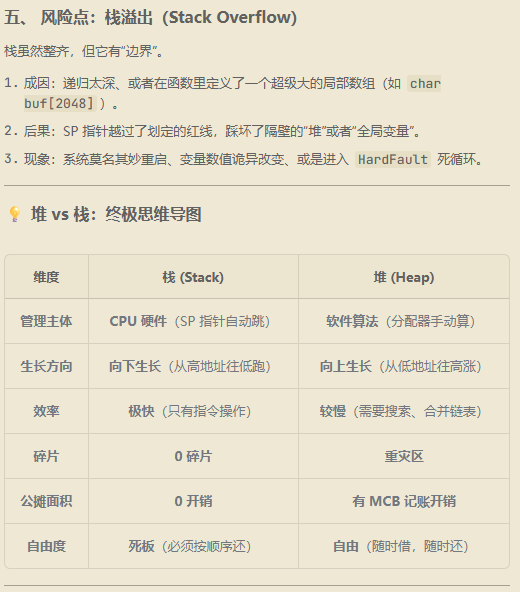

栈：向下生长

栈的LIFO（后进先出）机制导致了它不会有碎片化的空间。

举例来说就是中断嵌套，最高等级的中断函数完成了，次一级的才会继续运行，可以知道最高等级的中断一定是最后面触发的，但他是最先被完成释放了空间的。

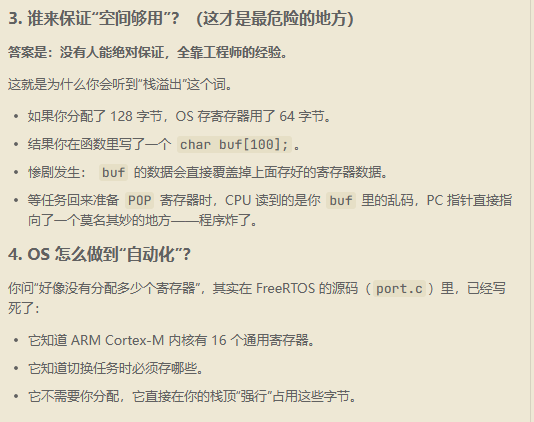

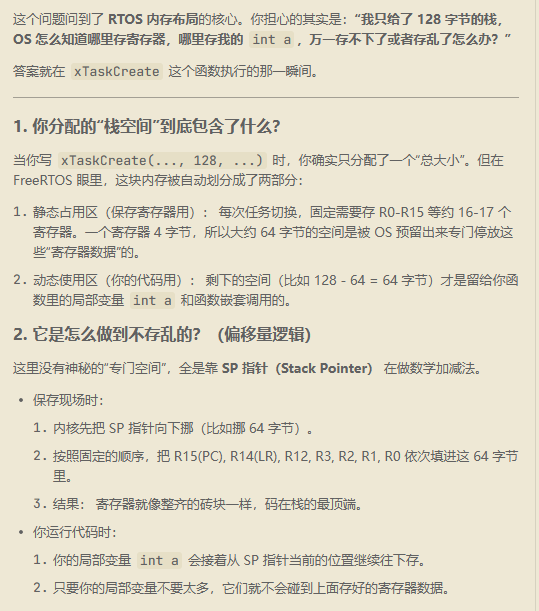

栈只是一个内存块，不存在寄存器，寄存器只存在于cpu，只是在分配空间的时候，内核自动划分了用于存储寄存器值的空间。

 二、栈和CPU的交互：汇编为例

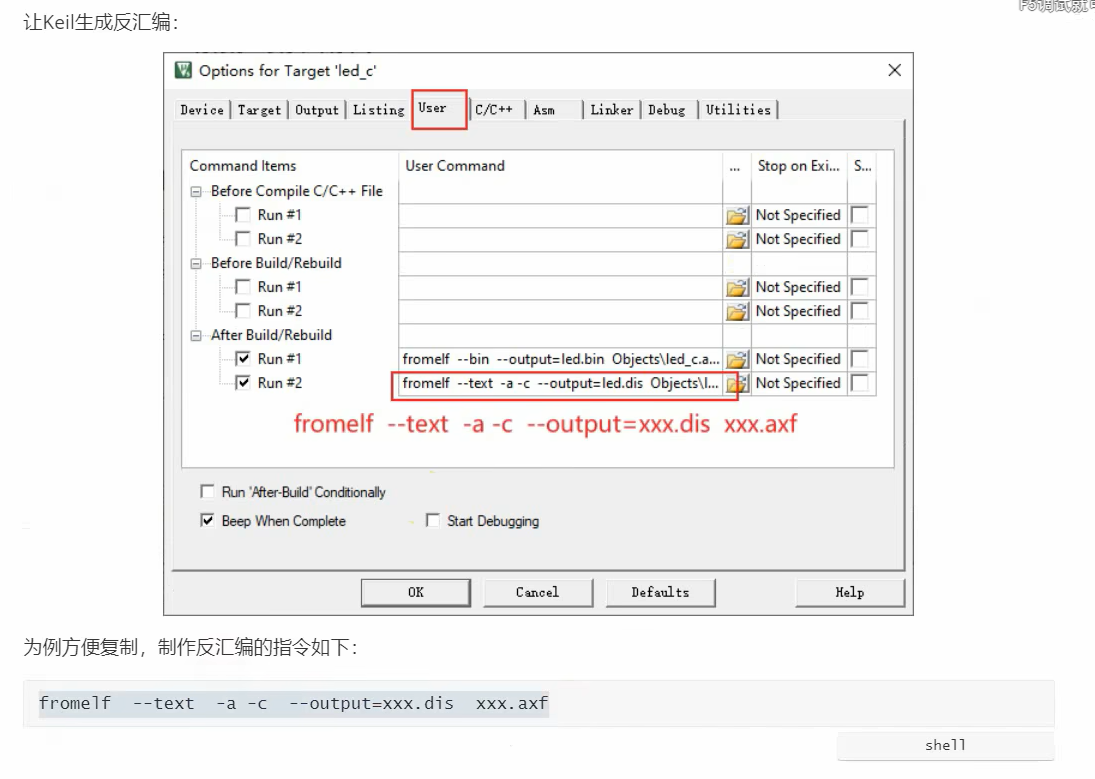

1.在单片机中，以keil5做例。keil5的魔法棒就相当于界面化的命令行，在特定位置给出指令就可以实现指定操作。

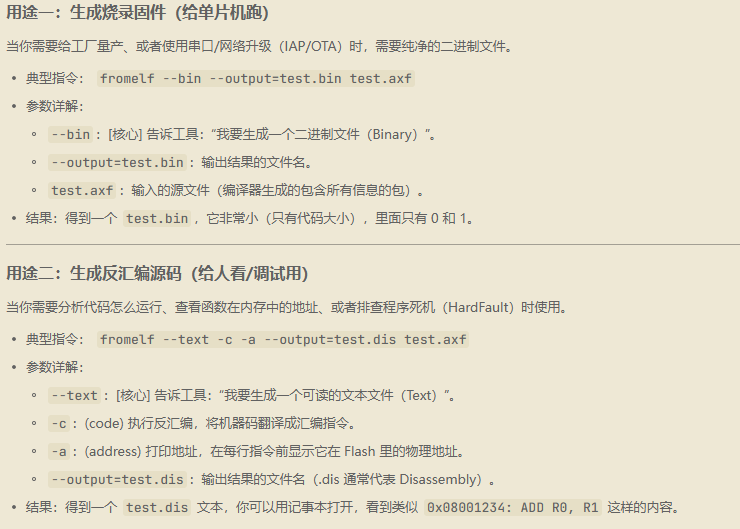

以**fromelf --bin --output=test.bin test.axf**这条反汇编指令来说，在编译和重新编译前

- --text ：指定输出格式为 纯文本 （如果不加这个，默认输出可能是二进制）。
- -c ：(code) 执行反汇编 。将机器码（0101）翻译回汇编代码（LDR/STR）。
- -a ：(address) 显示地址 。在每一行汇编前面加上它在 Flash 中的物理地址。
- --output=test.dis ：指定生成的 结果文件名 （.dis 是常用后缀，意为 Disassembly）。
- test.axf ： 输入源文件 。它是编译器生成的“大包”，包含机器码、符号表、调试信息等。
- test.axf ： 含金量最高 。它是 ELF 格式，包含了代码地址、函数名、甚至对应的 C 语言行号。 fromelf 必须读取它才能还原出有意义的信息。
- test.bin ： 最纯净 。只有原始的机器码，没有地址和函数名信息。它是直接“拍”进 Flash 运行的固件。

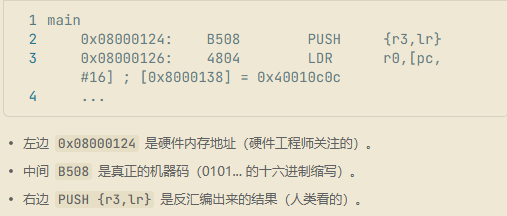

主要用途是生成反汇编码输出到文本文件中：

fromelf --text -a -c --output=./Output/工程名.dis ./Objects/工程名.axf

fromelf：

2.前置：栈只是一个内存块，不存在寄存器，寄存器只存在于cpu，只是在分配空间的时候，内核自动划分了用于存储寄存器值的空间。

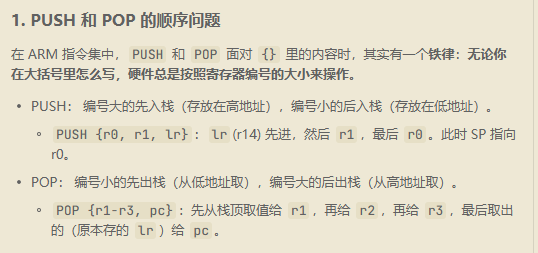

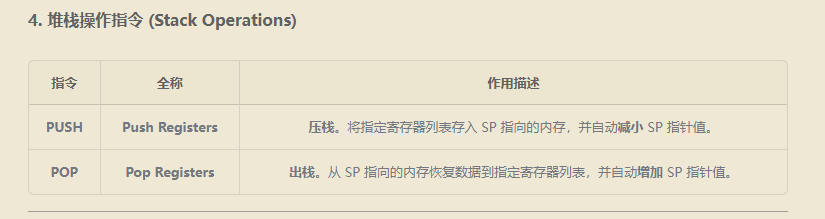

3.PUSH和POP的操作顺序并不同：

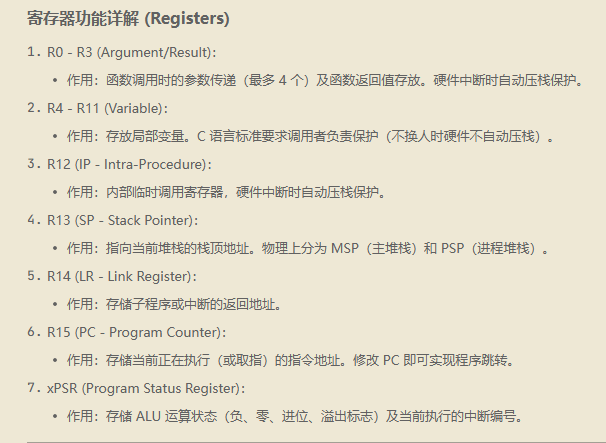

4.寄存器：

- PC (Program Counter) ： 执行坐标 。指向下一条要执行的指令地址。
- SP (Stack Pointer) ： 栈指针 。指向 RAM 中栈顶的位置，随 PUSH/POP 自动加减。
- LR (Link Register) ：记录函数跳转前的断点， return 本质就是把 LR 给 PC。
- xPSR ： 记录计算结果的状态（如：是否为0、是否为负、是否有进位）。

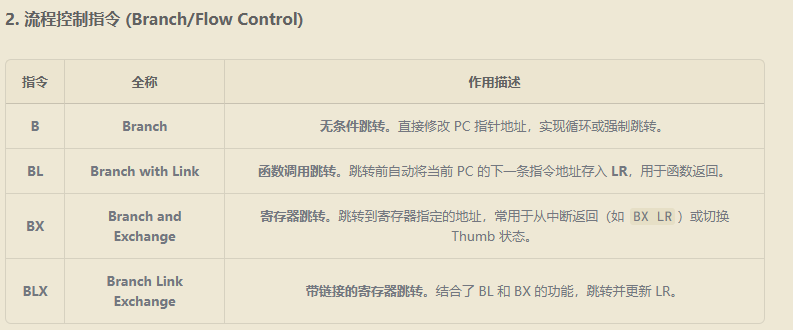

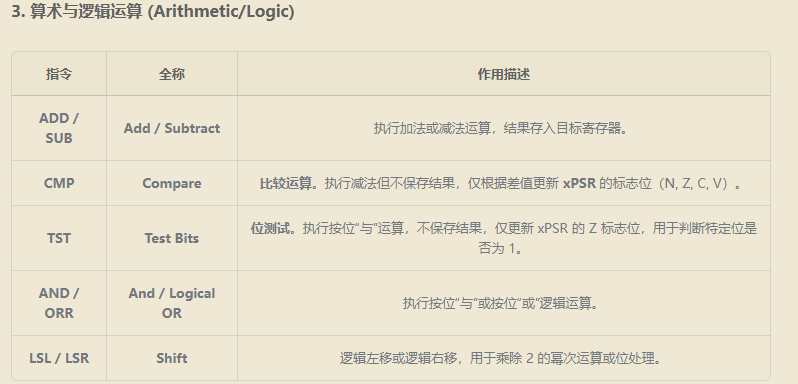

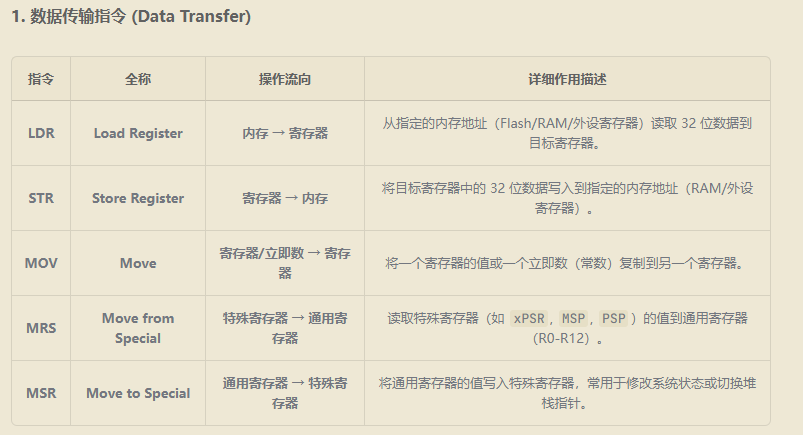

5.汇编指令：

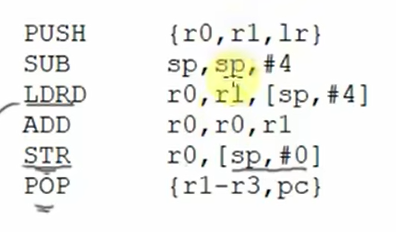

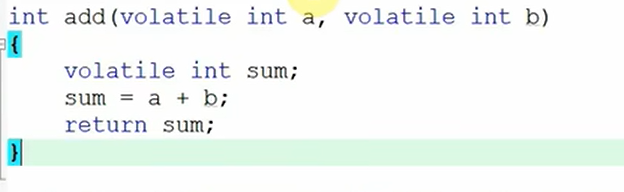

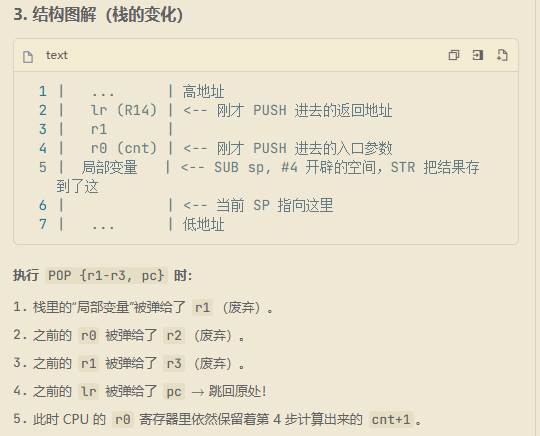

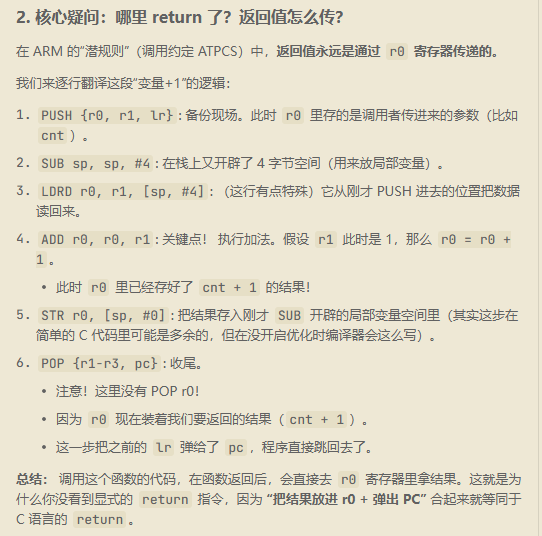

6.实例：加法运算后return，这里传参是（cnt，1）

三、栈和中断的交互：

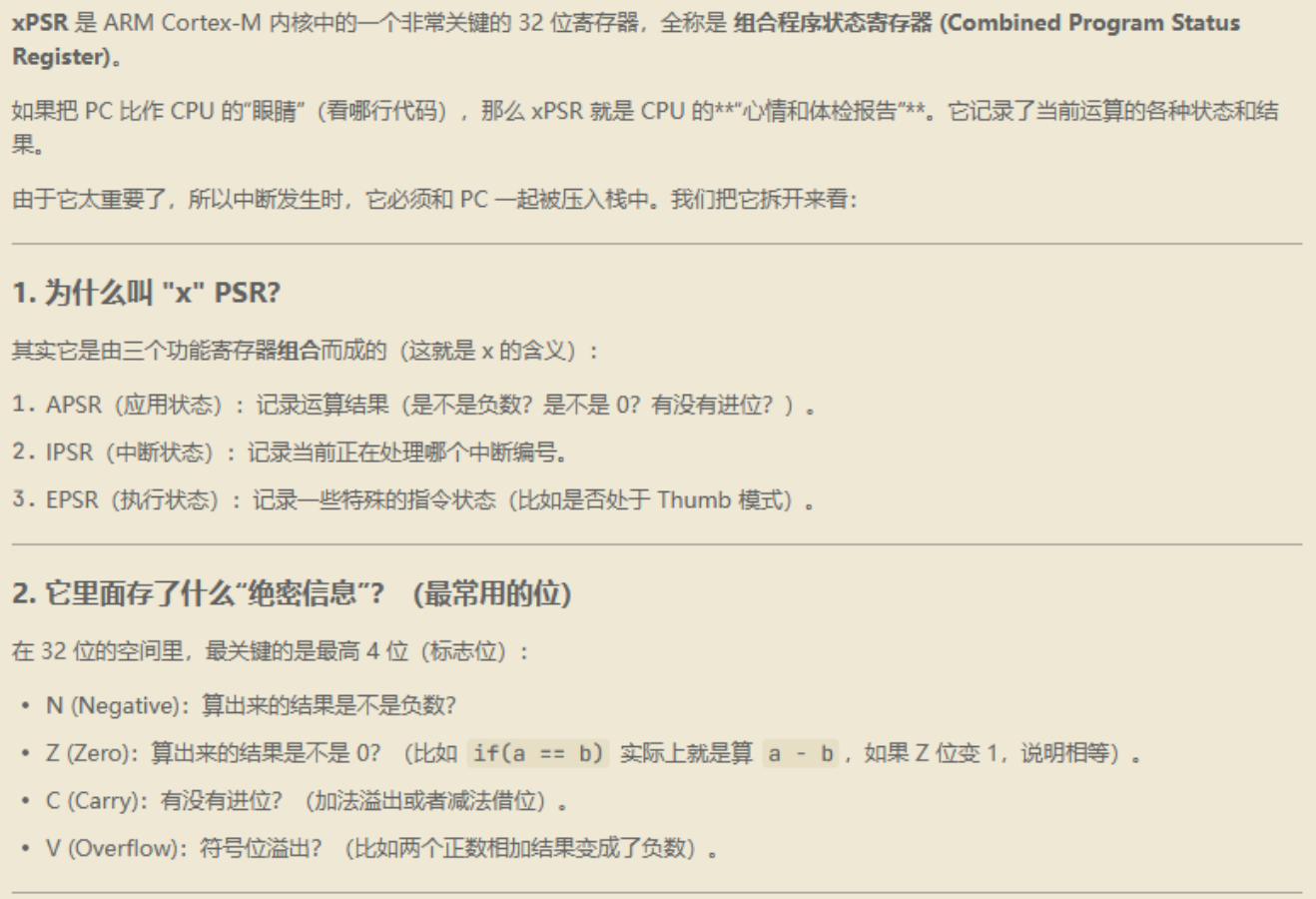

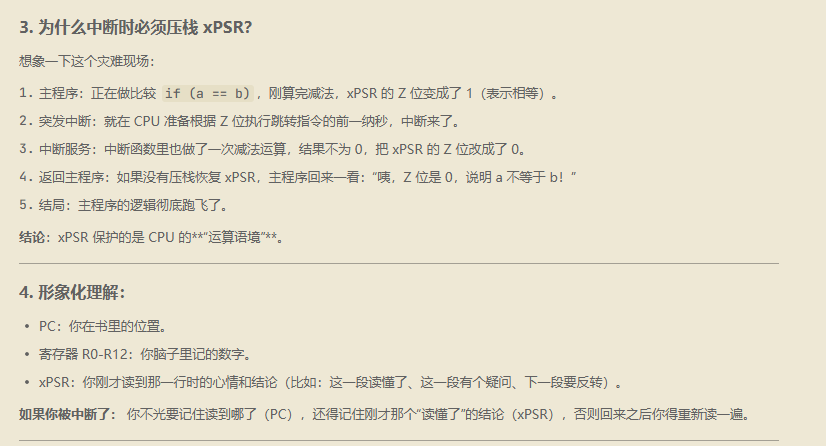

xPSR：状态寄存器，用于记录压栈时的计算、判断语句等的结果或者数据，以便恢复现场的时候直接知道结果。

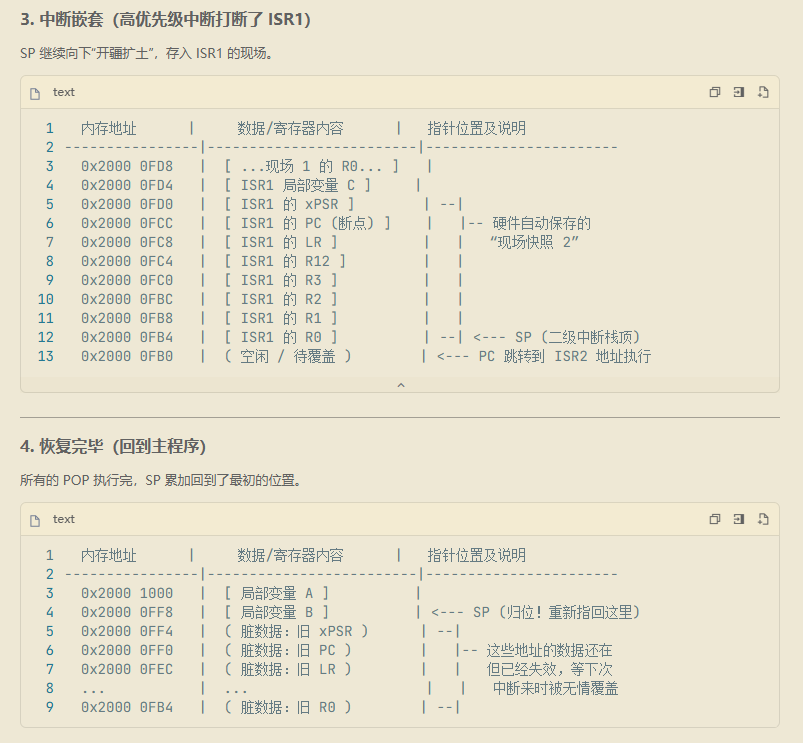

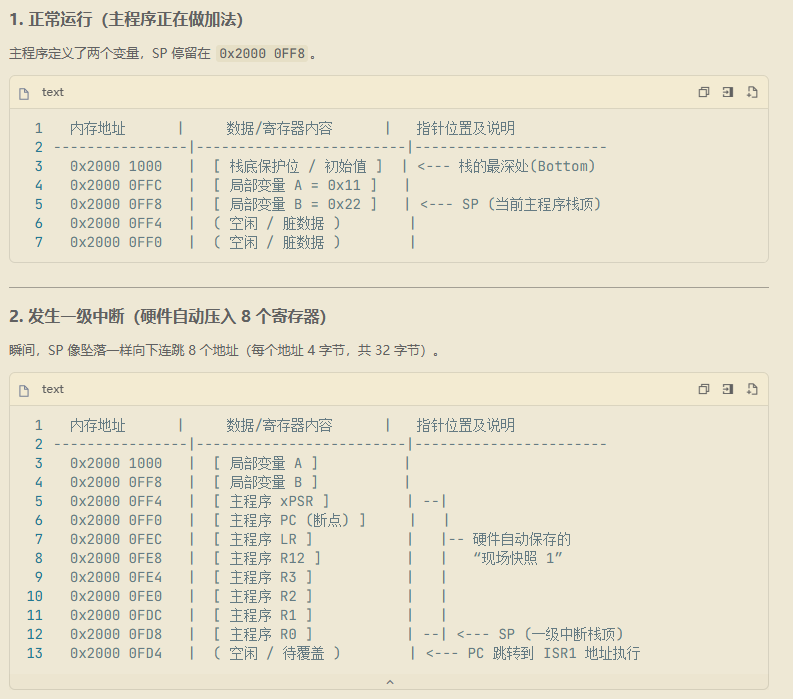

SP在触发中断时的工作：直接走到当前的栈顶进行push操作，然后在push最后一个寄存器r0后，pc开始执行中断服务函数
