大家在使用keil等IDE进行烧录调试的时候，是否有思考过烧录进mcu的是什么东西呢，或者使用串口烧录又是什么格式呢？

如果想要理解底层驱动开发、IAP升级等，理解嵌入式系统的工具链与编译原理必不可少。

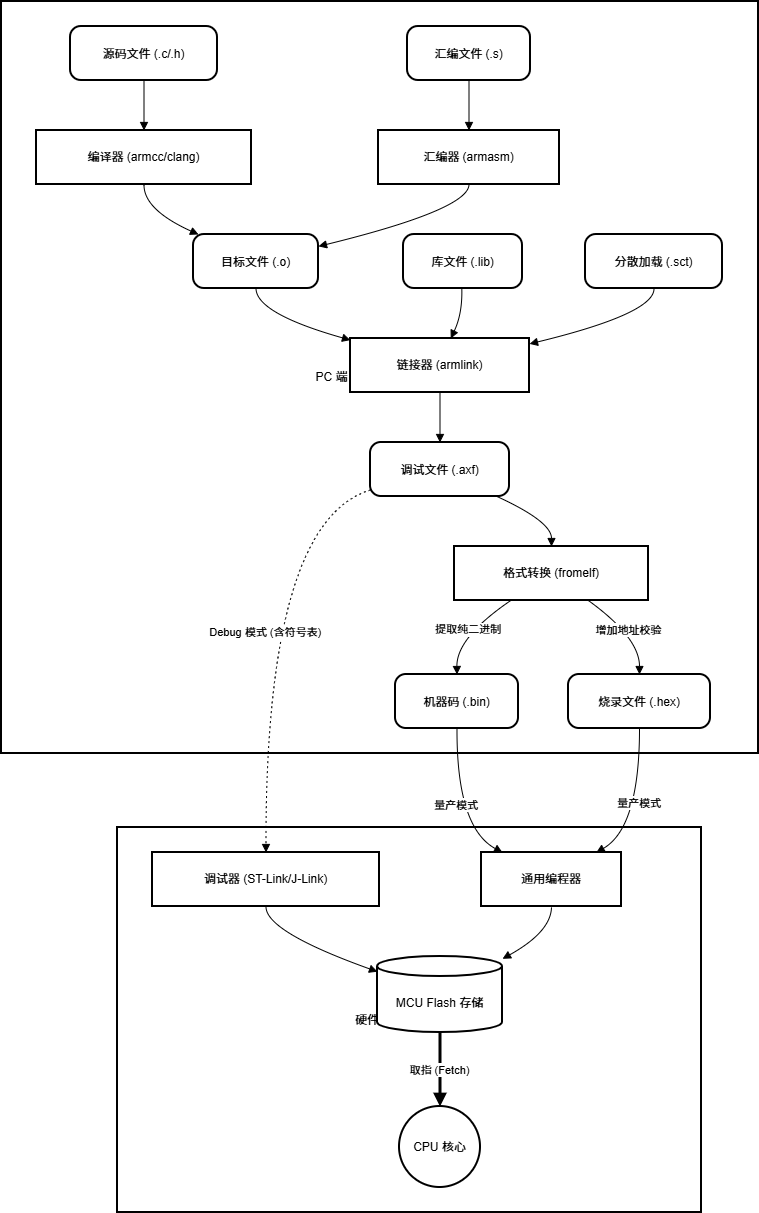

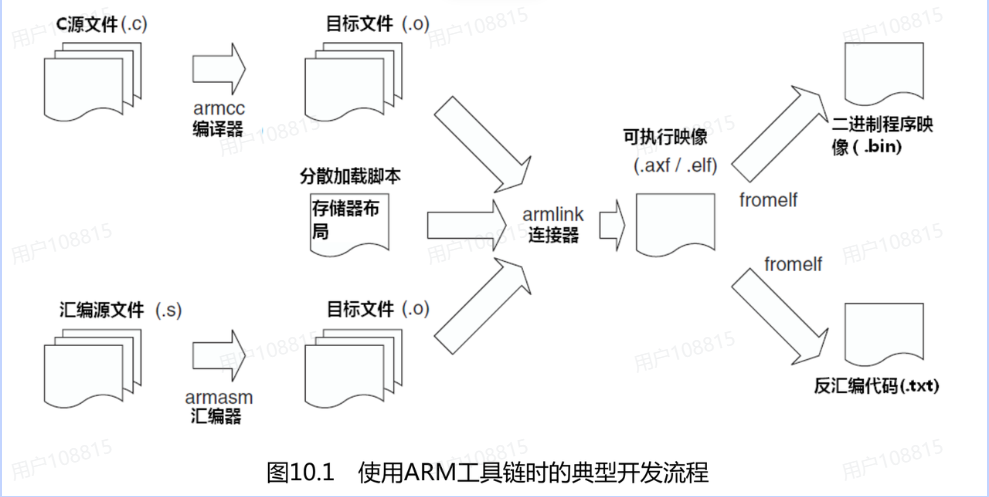

实际上在编写的c代码变为可烧录的机器码之前，经历很多步骤，以下是ARM架构的编译工具链流程图

为了更形象的展示实际导向，我直接用keil来演示步骤

.c -< .o

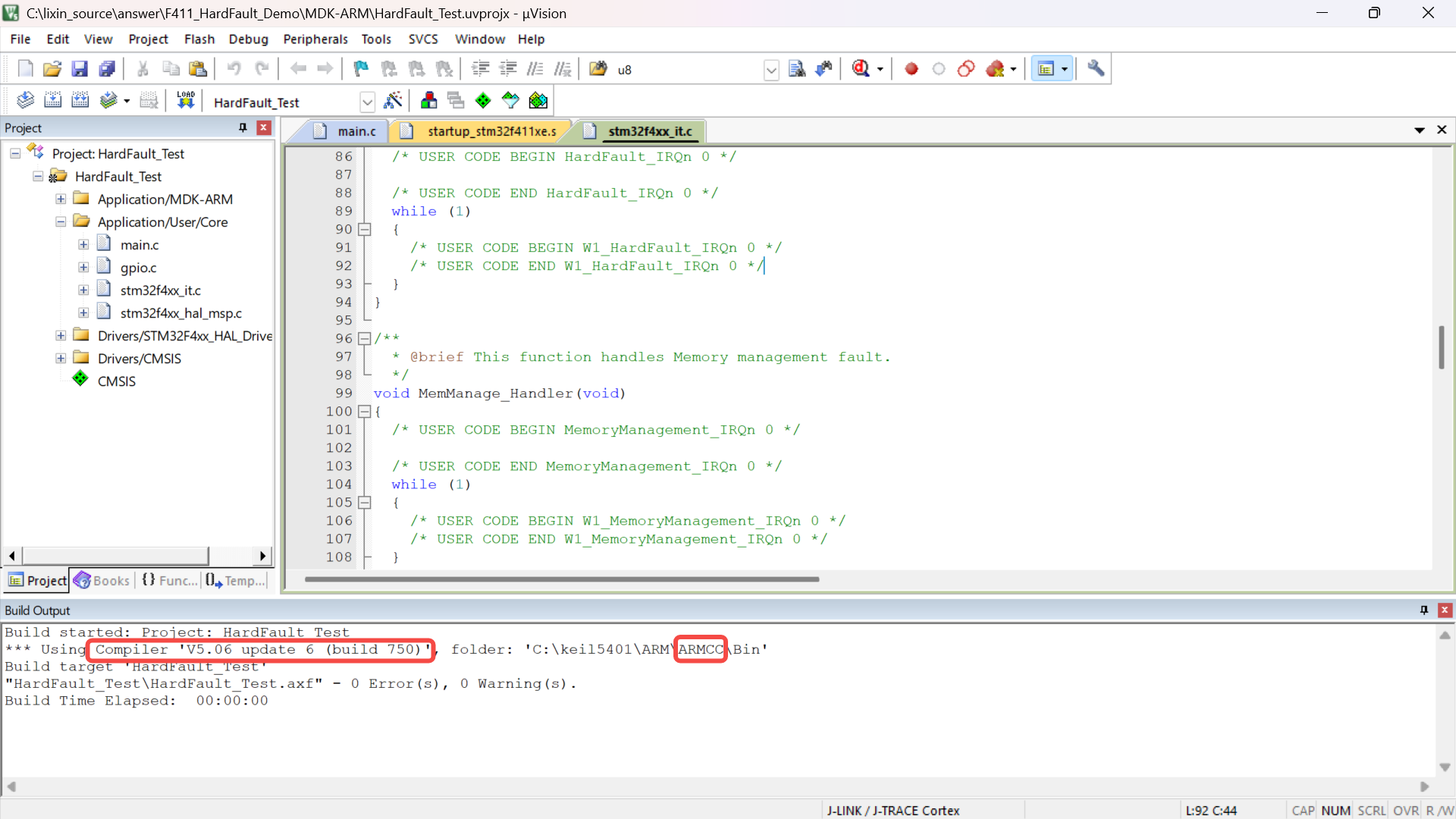

使用keil开发时，当你按下Build键，经常会看到如下的信息

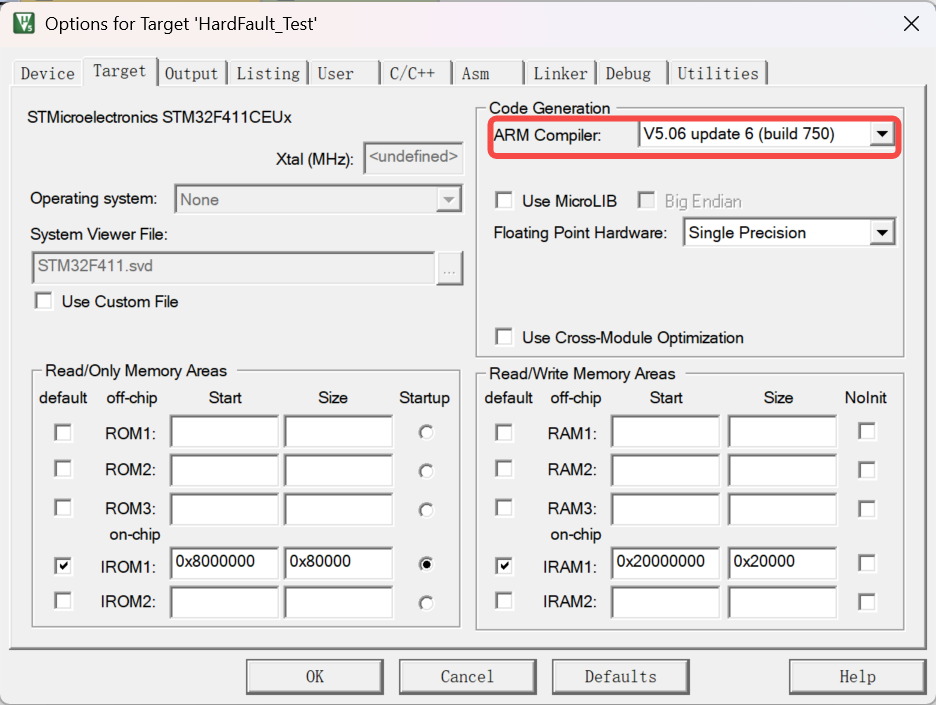

其中Using Compiler表示你使用的工具链，也可以在魔术棒中查看；后面的armcc则表示实际把你编写的源文件（.c、.h）编译为目标文件（.o）

而汇编文件（.s），例如startup文件则是通过armasm汇编器，变成目标文件（.o）

.o -< .axf、elf

至此，出现了第一个关键信息即axf文件，那么先简单介绍一下什么是axf、elf文件。

从技术底层来看，.axf (ARM Executable Format) 和 .elf (Executable and Linkable Format) 通常都是基于 ELF 标准构建的可执行链接格式文件。其生成主要目的就是可执行的文件，而.axf文件是特殊的elf文件，其本质上也是elf文件，由ARM工具链生成的，主要强调用于ARM处理器的elf文件。

此时.o文件要和.sct文件共同连接变为.axf文件

那么什么是.sct文件呢

.sct文件实际上分散加载文件，链接器根据这个文件的配置来分配各个节区的地址空间,并且生成分散加载代码,因此我们只要修改分散加载文件,链接器就能自动帮我们确定代码、变量等这些内容在内存中(Flash和RAM上)的地址。

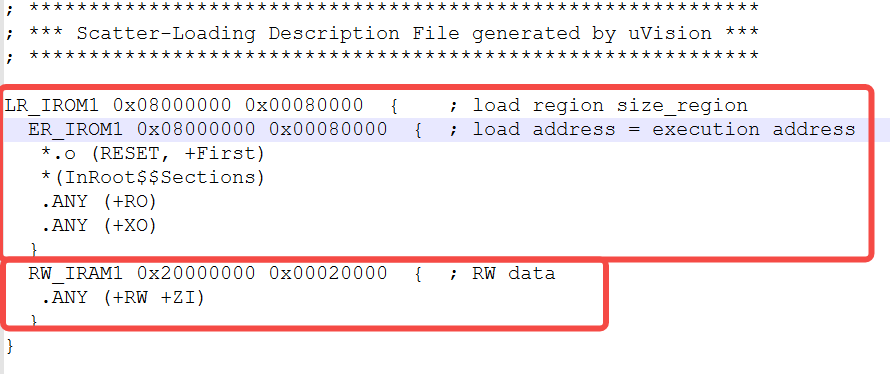

该文件中一般都是类似这样的格式，可以自己编写，方便代码储存，如图所示，上部分是FLASH中的数据分配起始地址的整体范围（可以在keil中更改），下部分是SRAM中的数据分配起始地址的整体范围（可以在keil中更改），具体FLASH和SRAM大小需要根据mcu的格局分配。

如何测试呢？

注意先包含一个自己的.sct文件的路径，可以直接复制工程本身的.sct文件，类似我这样写。

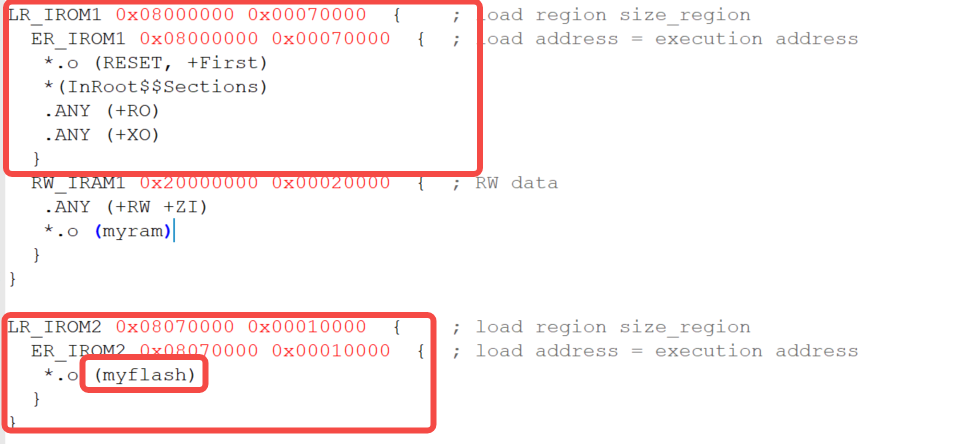

然后可以简单写两个打印不同log的函数来区分，然后用来定义该函数的范围

__attribute__ ((used, section ("myflash")))

注意！！！调用该函数一定要用volatile关键字，不然会编译器优化，不会每一次访问变量都去对于存储介质中访问。

最后通过RTOS的任务调度中你就会看到这两个不同介质中的函数，打印不同的log信息，至此说明你自己写的.sct文件成功运行。

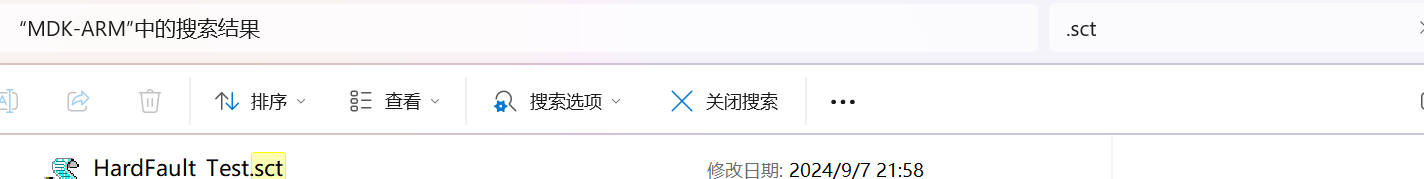

工程本身.sct文件其一般在MDK-ARM中。

继续编译流程，然后.o文件和.sct文件就会通过armlink链接器连接在一起，就生成了我们通过keil平台用烧录器直接烧录调试的.axf文件。

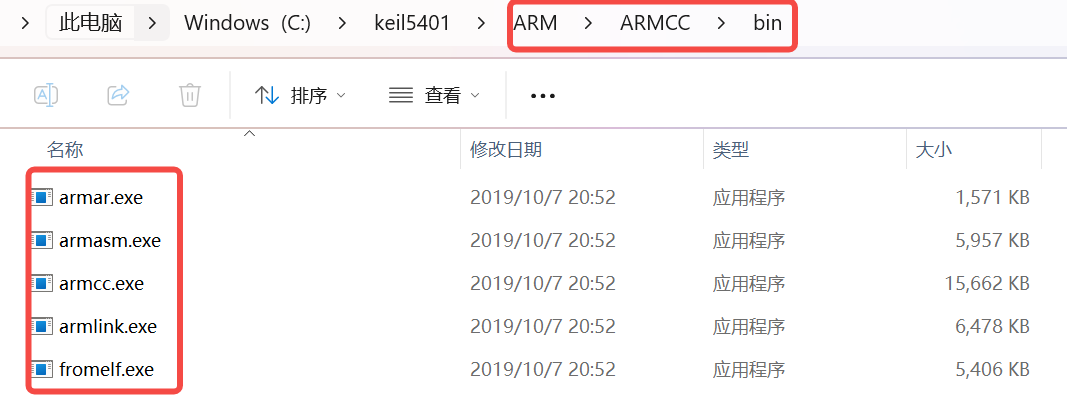

到此，大家都已经初步了解了ARM架构编译原理了，如果对这些感兴趣可以深入了解这些工具是如何工作的，这些工具都生存在以下目录中，且大家还可以深入了解每个阶段做了什么事情、什么文件参与。

.axf、elf -< .bin、hex

这些可执行镜像文件通过fromelf工具生成bin、hex文件，而此时这些包含文件头、代码段与数据段、重定位信息、符号表、调试信息等的axf文件就变为了冰凉的机器码bin文件，所以由于bin文件是纯数据流，纯粹的机器码，所以文件大小大大减少，更适合IAP升级的固件包，但是也因为符号、调试信息的缺失，无法逆向还原。

结论，平常我们直接烧录调试的时候都是使用的.axf、.elf文件，只是因为编译器的不同，部分区分，如果要使用Bootloader进行串口、远程OTA升级，就需要更小的bin、hex文件。以下给出更为详细的流程图。

最后通过该文章希望能帮到读者，此文章只是初步探讨编译原理、实际应用，欢迎指出不足和更深入讨论。
