Tips：本节分为上、下两篇讲述，可通过专栏查找到对应文章。

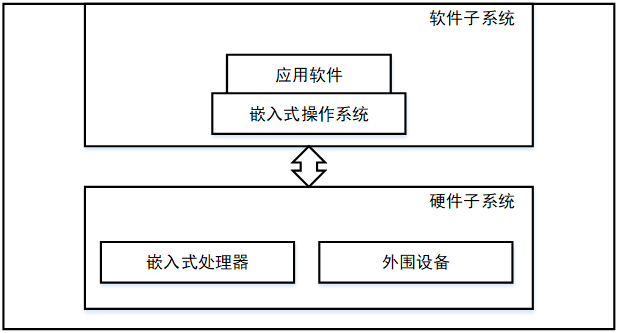

        一个嵌入式系统就是一个硬件和软件的集合体，它包括硬件子系统、软件子系统两部分。

• 硬件子系统：包含以嵌入式处理器的SOC为核心，集成存储器、系统专用的输入/输出设备。

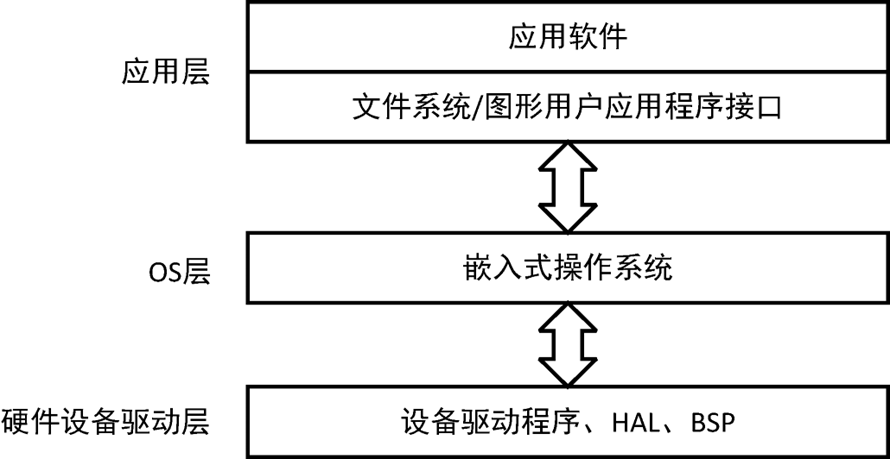

• 软件子系统：嵌入式操作系统和应用软件是整个系统的控制核心，它们控制整个系统的运行，提供人机交互的信息等；初始化代码、设备驱动程序、嵌入式操作系统、应用软件及文件系统/图形用户API（应用程序接口）等有机地结合在一起，形成系统特定的一体化软件。

1、嵌入式系统硬件平台

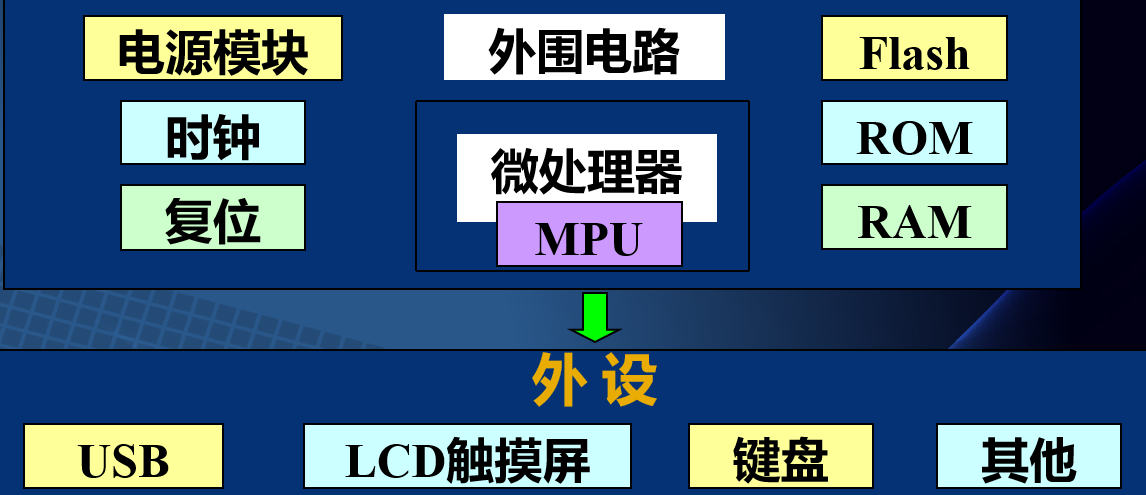

        嵌入式系统硬件平台以一颗嵌入式处理器（通常体现为MCU或SoC）为核心，通过内外部总线技术进行互连和扩展。其硬件架构通常可划分为以下三个层次，共同构成最小运行系统及功能扩展：

（1）核心控制层：以SoC（片上系统） 或微控制器为核心，集成中央处理单元（CPU）、内部存储器（如Cache、SRAM）、定时器以及常用外设控制器（如GPIO、内部总线）等，是整个系统的运算与控制中心。

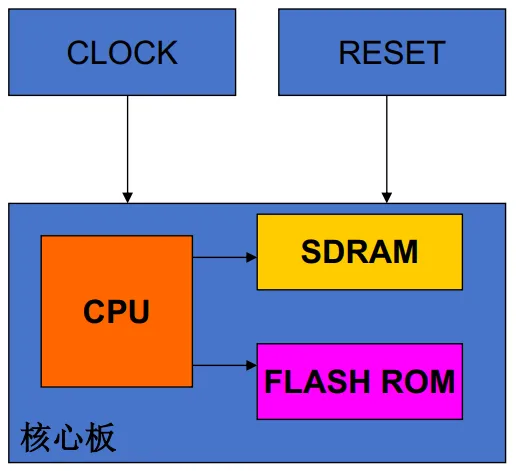

（2）最小系统层（必要外围电路）：这是维持核心处理器稳定运行所必需的支撑电路，主要包括电源管理模块、时钟电路、复位电路以及调试接口（如JTAG/SWD）。该层确保处理器获得纯净电源、准确时钟和可靠的启动与调试环境。

（3）外部扩展层（外部设备与接口）：根据具体应用需求，通过外部总线挂载的各种功能设备与模块。主要包括：

• 存储设备：如外部SDRAM（DRAM）、NAND/NOR Flash等，用于扩展程序与数据存储空间。
• 通信接口模块：如UART（常外接RS-232/485收发器）、I2C、SPI、以太网（PHY芯片）、CAN收发器等，实现系统与外部设备或网络的通信。
• 人机交互设备：如LCD显示屏、触摸屏、按键等。
• 特定功能模块：各类传感器（如温湿度、加速度传感器）、执行器以及其他专用采集与控制模块。

        嵌入式系统硬件平台通过分层设计，实现了从核心控制到外围功能扩展的有机整合，以满足特定嵌入式应用的可靠性、实时性与专用性要求。

2、硬件抽象层（硬件设备驱动层）

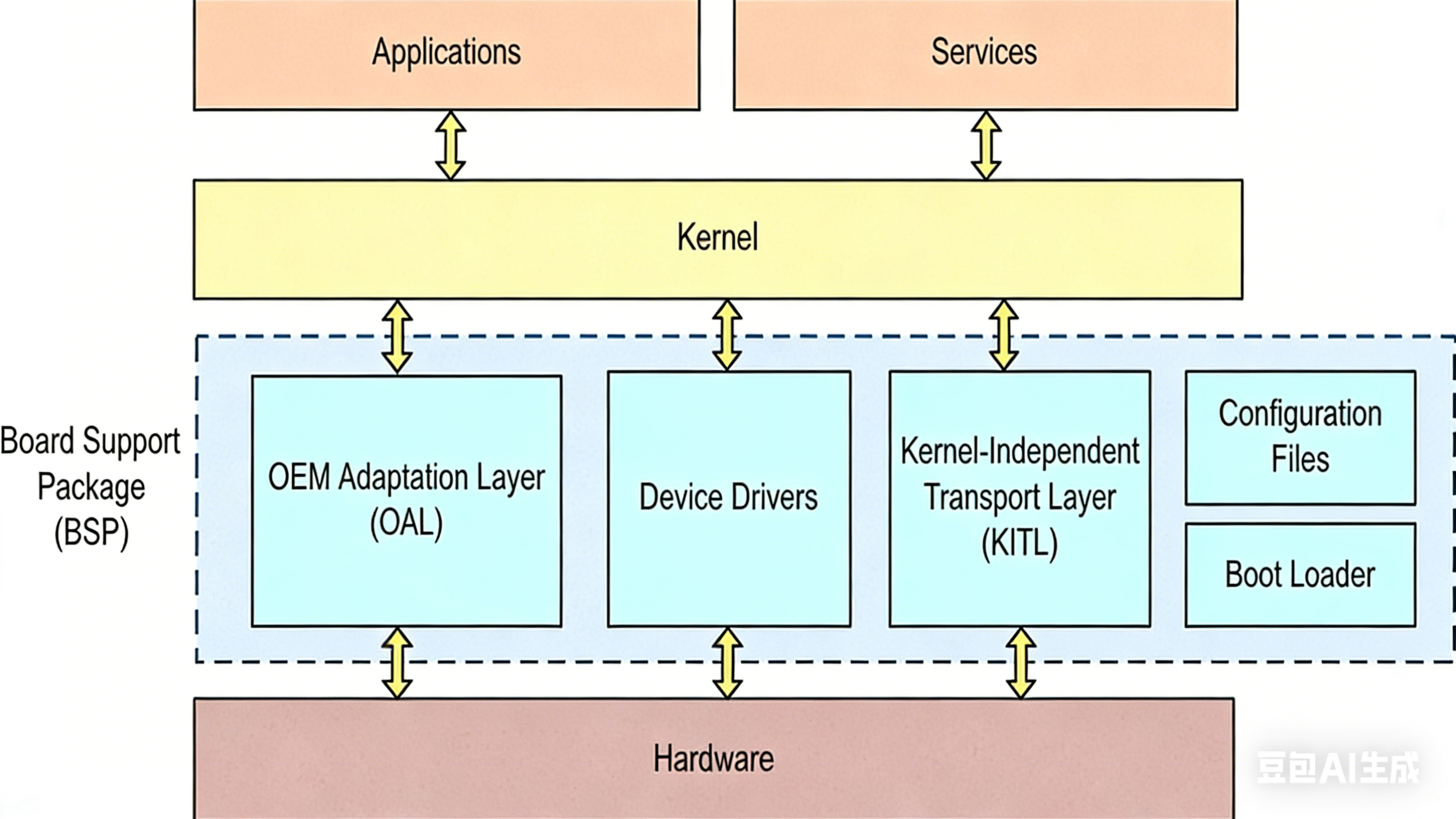

        硬件抽象层（Hardware Abstraction Layer，HAL），也称板级支持包（Board Support Package，BSP），是连接硬件与软件系统的中间层。它通过特定的上层接口与操作系统交互，为操作系统提供底层硬件信息，并根据系统需求直接操作硬件设备。

        该层的核心作用是将系统的上层软件与底层硬件分离，使驱底层动程序的设计与具体硬件无关，开发人员无需了解硬件细节，仅基于BSP提供的标准化接口即可进行开发。其功能通常包括硬件初始化、数据输入/输出管理、外设配置、电源控制等，从而实现软硬件的灵活适配与高效协作。

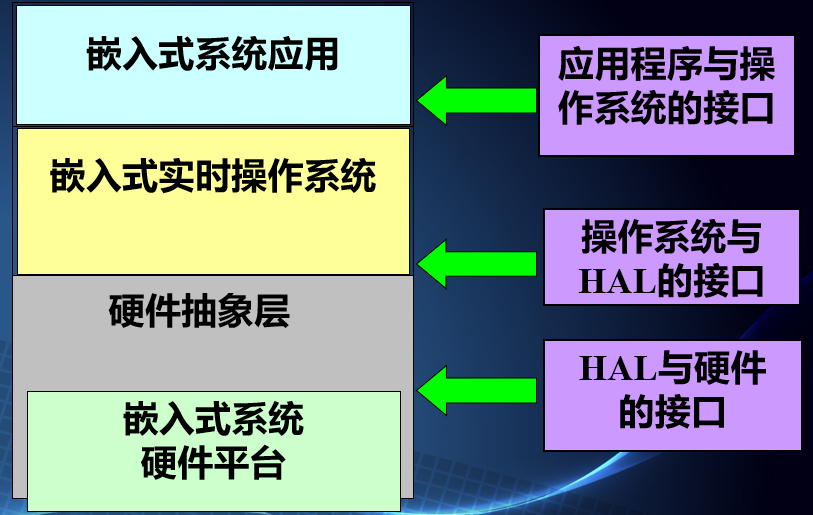

        HAL通过HAL接口向操作系统以及应用程序提供对硬件进行抽象后的服务。当操作系统或应用程序调用硬件抽象层的应用程序编程接口（API）进行设计时，只要API能够在下层硬件平台上实现，那么操作系统和应用程序的代码就可以移植。

        例如，对应同一个CPU来说，要实现同样的功能，VxWorks的BSP和Linux的BSP的写法和接口定义却完全不同。因此，BSP一定要按照具体操作系统BSP的定义形式来写，这样才能与上层操作系统保持正确的接口，以支持上层操作系统。BSP隔离了所支持的嵌入式操作系统与底层硬件平台之间的相关性，使嵌入式操作系统能够与BPS所支持的硬件平台通用，从而实现嵌入式操作系统的可移植性、跨平台性、通用性、复用性。
