GPIO控制|独立按键

一、模块功能

• 实现独立按键的单击、双击、长按等多事件识别
• 提供软件消抖，避免机械按键抖动导致的误触发
• 作为底层驱动，为菜单切换、参数调节等上层功能提供输入接口

二、工作原理

• 核心实现原理

当跳线帽连接 CON3 的 2 和 3 引脚时，独立按键模式被激活。此时，S4、S5、S6、S7 等独立按键的一端通过跳线连接到 GND，另一端则分别连接到单片机的 P30、P31、P32、P33 引脚。

在未按下按键时，这些引脚通过内部上拉电阻保持为高电平；当任意一个独立按键被按下时，对应的引脚会被直接拉低到低电平。单片机通过检测这些引脚的电平变化，即可判断按键是否被按下，从而实现按键信号的识别与数据传输。

三、硬件配置

跳线帽连接 CON3 的 2 和 3 引脚。

四、完整代码实现

底层驱动

#include <key.h>

unsigned char Key_Read_BTN(void)   //独立按键
{
	if(P33 == 0)
		return 4;
	else if(P32 == 0)
		return 5;
	else if(P31 == 0)
		return 6;
	else if(P30 == 0)
		return 7;
	else
		return 0;
}

头文件声明

#include <STC15F2K60S2.H>

unsigned char Key_Read_BTN(void);

调用

#include <STC15F2K60S2.H>
#include <key.h>

//Key
unsigned char Key_Val = 0, Key_Val_Old = 0;

//Function
void Key_Proc(void);

void main(void)
{
	while(1)
	{
		Key_Proc();
	}
}

void Key_Proc(void)
{
	Key_Val = Key_Read_BTN();//读取按键值

	if(Key_Val == Key_Val_Old) //消抖（边沿检测）防止按一次按键 执行多次相关语句
		return;
	switch(Key_Val)
	{
		case 4://如果按键值为4时......

			break;
		case 5://如果按键值为5时......

			break;
		case 6://如果按键值为6时......

			break;
		default:
			break;
	}
	Key_Val_Old=Key_Val;//记录当前按键值
}

---

 GPIO控制|矩阵按键

一、模块功能

• 实现矩阵按键的单击、双击、长按等多事件识别
• 提供软件消抖，避免机械按键抖动导致的误触发
• 作为底层驱动，为菜单切换、参数调节等上层功能提供输入接口

二、工作原理

• 核心实现原理

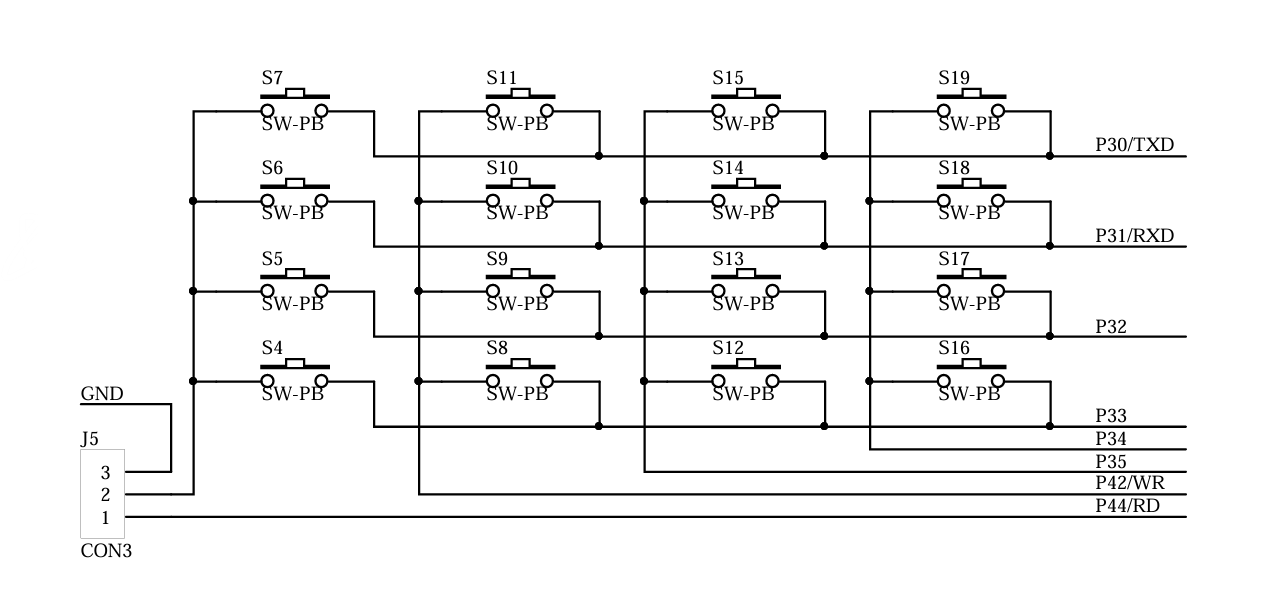

当跳线帽连接 CON3 的 1 和 2 引脚时，独立按键模式关闭，矩阵键盘模式被激活。

此时，电路构成标准的4×4 矩阵键盘：

1. 行列定义：P30、P31、P32、P33 引脚作为列线，P34、P35、P42、P44 引脚作为行线。
2. 扫描逻辑：按键 S4~S19 跨接在行线与列线之间。单片机通过行列扫描法（逐行置低，逐列检测）来确定具体是哪一个按键被按下。
3. 电平变化：未按下时，所有引脚通过内部上拉电阻保持高电平；当某按键按下时，对应的行线与列线导通，单片机检测到列线电平被拉低，从而定位按键位置。

三、硬件配置

• 跳线配置：将跳线帽连接 CON3 的 1 和 2 引脚，切断独立按键的 GND 通路，启用矩阵扫描电路。
• 引脚复用说明：
  • 行线涉及 P42 (WR) 和 P44 (RD)，需注意这两个引脚在 STC15 单片机中为复用功能，编程时需直接操作寄存器或定义为普通 IO 口使用。
  • 列线保持 P30~P33 不变。

四、完整代码实现

底层驱动

#include <key.h>

unsigned char Key_Read_KBN(void)  //矩阵按键
{
	unsigned char temp = 0;
	// 第 1 行扫描（P44=0，其余行线置 1）
	P44 = 0;P42 = 1;P35 = 1;P34 = 1;
	if (P33 == 0) temp = 4;
	if (P32 == 0) temp = 5;
	if (P31 == 0) temp = 6;
	if (P30 == 0) temp = 7;
	// 第 2 行扫描（P42=0，其余行线置 1）
	P44 = 1;P42 = 0;P35 = 1;P34 = 1;
	if (P33 == 0) temp = 8;
	if (P32 == 0) temp = 9;
	if (P31 == 0) temp = 10;
	if (P30 == 0) temp = 11;
	// 第 3 行扫描（P35=0，其余行线置 1）
	P44 = 1;P42 = 1;P35 = 0;P34 = 1;
	if (P33 == 0) temp = 12;
	if (P32 == 0) temp = 13;
	if (P31 == 0) temp = 14;
	if (P30 == 0) temp = 15;
	// 第 4 行扫描（P34=0，其余行线置 1）
	P44 = 1;P42 = 1;P35 = 1;P34 = 0;
	if (P33 == 0) temp = 16;
	if (P32 == 0) temp = 17;
	if (P31 == 0) temp = 18;
	if (P30 == 0) temp = 19;
	return temp;
}

头文件声明

#include <STC15F2K60S2.H>

unsigned char Key_Read_KBD(void);

调用

#include <STC15F2K60S2.H>
#include <key.h>

//Key
unsigned char Key_Val = 0, Key_Val_Old = 0;

//Function
void Key_Proc(void);

void main(void)
{
	while(1)
	{
		Key_Proc();
	}
}

void Key_Proc(void)
{
	Key_Val = Key_Read_KBD();//读取按键值

	if(Key_Val == Key_Val_Old) //消抖（边沿检测）防止按一次按键 执行多次相关语句
		return;
	switch(Key_Val)
	{
		case 4://如果按键值为4时......

			break;
		case 5://如果按键值为5时......

			break;
		case 6://如果按键值为6时......

			break;
		default:
			break;
	}
	Key_Val_Old=Key_Val;//记录当前按键值
}

五、调试经验

1. 消抖处理：原始代码未包含消抖，在竞赛中建议在Key_Read_BTN函数中加入约 10ms 的软件延时，或使用定时器中断进行消抖，以避免机械按键抖动导致的误触发。
2. 状态机思想：使用key_val和key_val_old进行边沿检测，是蓝桥杯竞赛中处理按键的标准技巧，能有效防止按键长按导致的多次触发。
3. 模块化封装：将按键驱动封装在独立的key.c和key.h文件中，便于在不同题目中快速复用，是提升竞赛编码效率的关键。

---

GPIO|数码管显示

一、模块功能

• 实现 0~9、A~F 等字符在数码管上的静态显示。
• 作为基础显示模块，为传感器数据、系统状态等信息提供直观输出。
• 采用静态驱动方式，显示稳定无闪烁，适合单管或少量数码管场景。

二、工作原理

• 段码驱动：

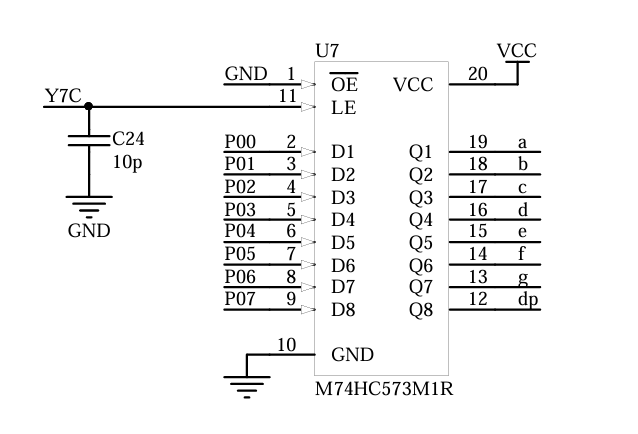

  • 单片机通过 P0 口 输出段码（a~g、dp），段码经过 74HC573（U7）锁存器 锁存后，驱动所有数码管的段引脚。

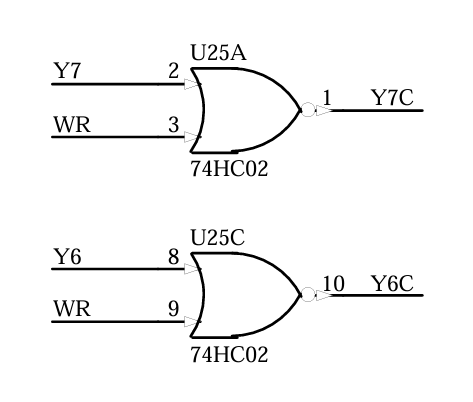

  • 锁存器的 LE 引脚由 Y7C 信号控制，该信号由 74HC02（U25A） 或门产生，用于锁存段码数据。

• 位选控制：

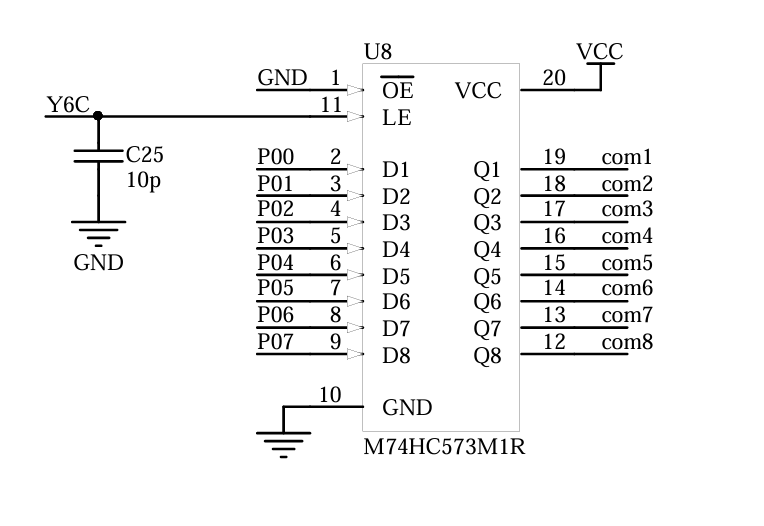

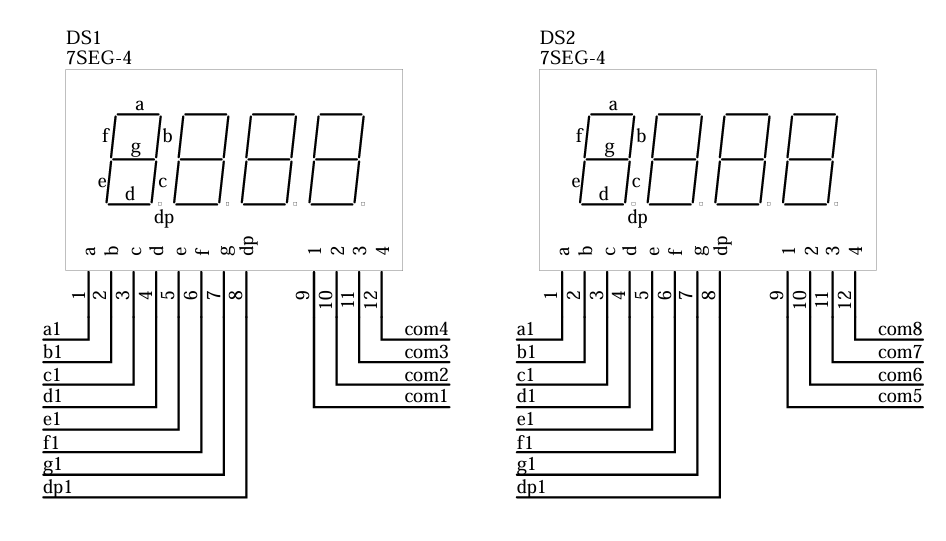

  • 在静态模式下，我们通过 74HC573（U8）锁存器 输出位选信号，将所有数码管的公共端（com1~com8）全部拉低（共阳数码管）。
  • 这样一来，所有数码管的段引脚都被同时驱动，它们会显示完全相同的数字，实现 “静态显示”。

三、硬件配置

1. 段选控制：

   • 数据端口：P0 口（P0.0~P0.7），用于输出段码。

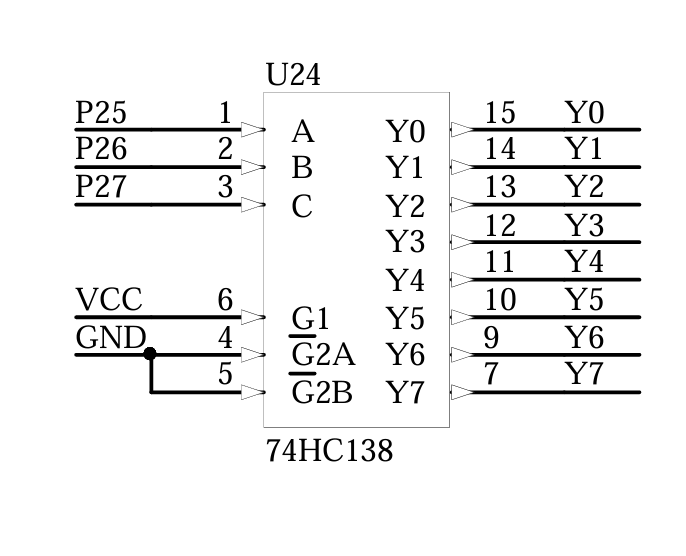

   • 锁存控制：Y7C 信号，由 74HC138 译码器的 Y7 输出与 WR 信号经过或门产生。
   • 操作流程：向 P0 口写入段码 → 拉低 Y7C → 短暂延时 → 拉高 Y7C，完成段码锁存。

2. 位选控制：

   • 数据端口：P0 口（P0.0~P0.7），用于输出位选信号。
   • 锁存控制：Y6C 信号，由 74HC138 译码器的 Y6 输出与 WR 信号经过或门产生。
   • 静态模式操作：向 P0 口写入 0x00（将所有 com 端拉低）→ 拉低 Y6C → 短暂延时 → 拉高 Y6C，完成位选锁存。此时所有数码管常亮。

3. 常见问题：

   • 所有数码管显示相同数字：这是静态模式的正常现象，若需显示不同数字，需切换到动态扫描模式。
   • 数码管不亮：检查段码输出是否正确，锁存器是否使能，公共端是否全部拉低。
   • 显示乱码：段码表定义错误，或段选与位选控制混淆。

四、完整代码实现

单一位静态显示

• 底层驱动层

#include <seg.h>

unsigned char seg_D[] =
{
    0xC0, // 0: 0b11000000
    0xF9, // 1: 0b11111001
    0xA4, // 2: 0b10100100
    0xB0, // 3: 0b10110000
    0x99, // 4: 0b10011001
    0x92, // 5: 0b10010010
    0x82, // 6: 0b10000010
    0xF8, // 7: 0b11111000
    0x80, // 8: 0b10000000
    0x90, // 9: 0b10010000
    0xFF  // 熄灭
};
unsigned char seg_W[] =
{
    0x01, // 第1位
    0x02, // 第2位
    0x04, // 第3位
    0x08, // 第4位
    0x10, // 第5位
    0x20, // 第6位
    0x40, // 第7位
    0x80  // 第8位
};
//数码管显示函数
void SEG_Disp(unsigned char D, unsigned char W, bit point)
{
    // 消隐：关闭所有段，避免鬼影
    P0 = 0xff;
    P2 = (P2 & 0x1f)|0xe0;
    P2 = P2 & 0x1f;

    P0 = seg_W[W];
    P2 = (P2 & 0x1f)|0xc0;
    P2 = P2 & 0x1f;

    P0 = seg_D[D];
    if(point)
    {    P0 &= 0x7F;    } // 共阳极小数点是拉低电平，所以与0x7F清除最高位
    P2 = (P2 & 0x1f)|0xe0;
    P2 = P2 & 0x1f;
}

• 头文件声明

#include <STC15F2K60S2.H>

void Seg_Disp(unsigned char D, unsigned char W, bit point);

• 调用

#include <STC15F2K60S2.H>
#include <seg.h>

void main(void)
{
    Seg_Disp(1,1,0);
	while(1)
	{

	}
}

五、调试经验

1. 锁存器操作：务必确保 P2 口的锁存操作（0xc0和0xe0）顺序正确，先锁存位选，再锁存段码，避免显示瞬间乱码。
2. 段码表核对：确认使用的是共阳数码管段码表，共阴和共阳的段码是反相的，使用前务必确认。
3. 位选范围：注意seg_W数组的索引是 0~7，对应第 1~8 位数码管，调用时不要超出范围。

六、应试要点

1. 高频考点：
   • 数码管静态 / 动态显示的切换。
   • 段码表和位选表的正确使用。
   • 锁存器的操作时序。
2. 必记知识点：
   • 共阳数码管段码表：0~9 对应0xC0~0x90。
   • 锁存器控制：0xc0控制位选，0xe0控制段选。
3. 解题思路：
   • 静态显示：适合显示固定数字，调用一次Seg_Disp即可持续显示。
   • 动态显示：在定时器中断中循环调用Seg_Disp，依次点亮每一位数码管。

---
