嵌入式架构师的 What-If 设计法

很多时候，我们的设备在客户现场跑了半年一直安然无恙，直到某天一次微小的 OTA 升级，或者一次电网波动导致的瞬间复位，设备就彻底“变砖”了。表象是“突然出现的故障”，但如果你剖开底层逻辑，本质只有一个：在设计阶段，你从未推演过极端假设。

初级开发者盯着需求文档问：“这代码怎么写？”
成熟的架构师盯着系统问：“如果明年需求翻倍、资源收缩、传感器持续灌入乱序数据，系统还能不能活下来？”

今天，我们不谈枯燥的理论，直接切入嵌入式高阶心法——What-If 设计法。这是一套结构化的工程推演体系，教你如何在代码敲下之前，系统性扫描未来一年的潜在致死 Bug。

---

一、核心原理：What-If 不是杞人忧天，而是工程自证

在嵌入式系统工程语境中，What-If 属于条件扰动推演。它和汽车工业的 FMEA（失效模式与影响分析）同源，但更轻量、更聚焦于软件架构的日常演进。

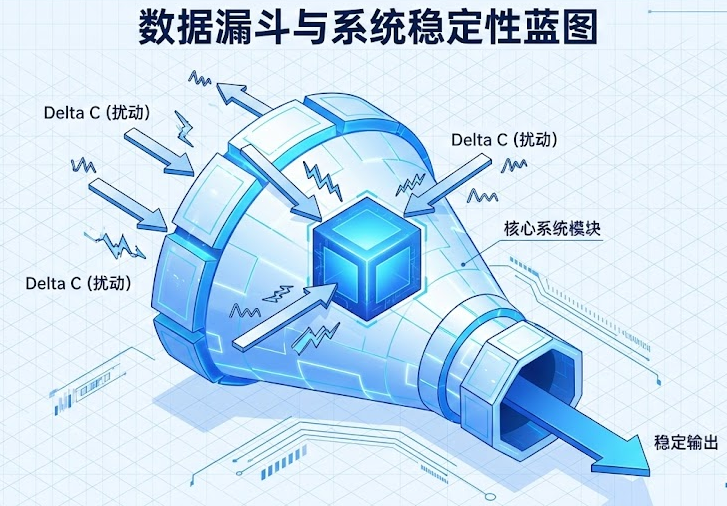

如果把你的系统定义为 $S$，引入一个未来的变化或异常条件 $\Delta C$，我们需要推演系统响应 $F(S|\Delta C)$ 是否还能满足底线目标 $G$。

嵌入式系统有三大先天枷锁：资源刚性（Flash/RAM 定死）、实时约束、现场极难调试。这意味着一旦架构存在缺陷，时间会成为最残忍的放大器。一年后的 Bug，几乎全来自：版本迭代、业务蔓延、以及极端边界输入的随机组合。What-If 设计法的本质，就是假装这些灾难已经发生。

---

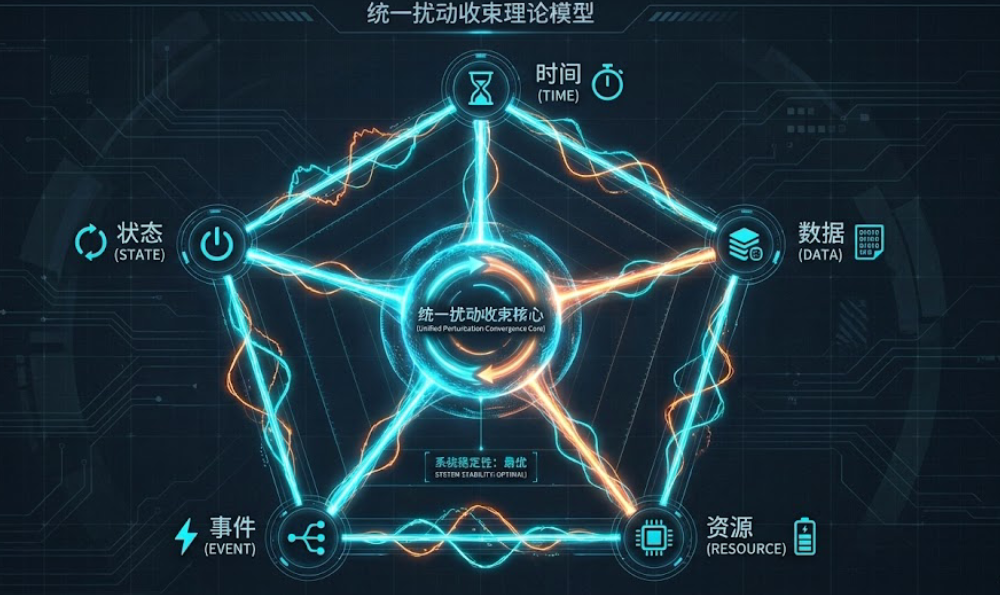

二、架构升维：What-If 的统一扰动收束模型

在陷入具体的业务泥潭前，我们需要将所有试图摧毁系统的外力，收束为结构化的理论模型。无论现场环境多么诡异（强磁干扰、网络风暴），在架构视角下，皆可归类为以下五类核心扰动：时间、数据、资源、事件、状态。

2.1 时序与数据维度：调度与存储的基石

时序扰动 (Timing Perturbation)：表象为任务超时、中断风暴。对抗目标是系统的可调度性。解法是剥离耗时阻塞逻辑，引入优先级继承机制，确保最坏执行时间（WCET）始终有界。

数据一致性扰动 (Data Consistency Perturbation)：表象为 Flash 写入断电、OTA 撕裂。对抗目标是存储的原子性。解法是强制引入 A/B 分区策略与基于 Magic Word 的原子提交语义。

2.2 资源与事件维度：弹性与幂等的博弈

资源退化扰动 (Resource Degradation Perturbation)：表象为内存碎片化、句柄耗尽。对抗目标是系统的弹性边界。必须设计降级策略（Graceful Degradation），资源告急时主动断开非核心任务。

事件一致性扰动 (Event Consistency Perturbation)：表象为按键抖动、总线重传风暴。对抗目标是业务的幂等性。事件处理必须自带序列号，确保重复执行不破坏最终状态。

2.3 状态收敛维度：架构的终极防线

状态收敛性扰动 (State Convergence Perturbation)：表象为系统卡死、死锁。对抗目标是状态机的可达性。绝对禁止无条件挂起，所有状态转移必须配备超时隔离通道。

三、相关实战：六大高频场景的推演矩阵

下面我们将系统拆解为六个维度，进行深度的极限施压。

3.1 时序扰动：RTOS 调度链条的“蝴蝶效应”

核心痛点直击：当 ISR 阻塞 500us
如果你的 BLE 协议栈突然占用 CPU 过长，或者某个低优先级任务持有了看门狗互斥锁被抢占（优先级反转），你的设备会在毫无征兆的情况下疯狂重启。

推演路径：

1. 调度链条是否会因为单一节点超时而全盘阻塞？
2. 看门狗的喂狗策略是“自嗨式”的，还是“全链路校验”的？

生产级对策：必须引入 WCET（最坏执行时间）估算，严禁在 ISR 中执行长逻辑，并在核心任务中强制加入超时守护状态。

3.2 生产级代码实现：防御性任务调度

拒绝零散的片段，下面展示一个带有完整 What-If 防御机制的 RTOS 任务模型（基于 C/FreeRTOS）。这段代码不仅实现了业务，还提前防范了队列死锁、外设卡死、非法参数三种未来可能出现的致命异常。

/*
 * @brief 带有完全 What-If 防御机制的传感器处理任务
 * @note 应对推演场景：
 * 1. What-If 队列一直满导致阻塞？ -> 绝对超时+降级处理
 * 2. What-If 硬件I2C总线死锁挂起？ -> 硬件状态机隔离与复位机制
 * 3. What-If 收到未定义的野状态指令？ -> 默认进入 Safe Mode 并记录日志
 */

#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"

// 定义硬件健康看门狗标志位掩码
#define SENSOR_TASK_HEALTH_BIT (1 << 2)

typedef struct {
    uint8_t  cmd_type;
    uint32_t payload;
    uint16_t crc16;     // 必须包含完整性校验
} SensorMsg_t;

void vSensorProcessTask(void *pvParameters) {
    SensorMsg_t rxMsg;
    TickType_t xLastWakeTime = xTaskGetTickCount();
    const TickType_t xMaxBlockTime = pdMS_TO_TICKS(500); // 绝对超时警戒线

    for(;;) {
        // 1. 【防堵塞防御】: 绝生死等(portMAX_DELAY)，必须带有超时机制
        if(xQueueReceive(xSensorQueue, &rxMsg, xMaxBlockTime) == pdPASS) {

            // 2. 【脏数据防御】: 假定上游内存越界或遭到篡改，强制校验
            if(CalculateCRC(&rxMsg) != rxMsg.crc16) {
                LogError("SensorTask: Payload CRC Invalid!");
                continue; // 抛弃脏数据，防止状态机错乱
            }

            // 3. 【状态机防御】: 永远不要相信 input 的合法性
            switch(rxMsg.cmd_type) {
                case CMD_READ_DATA:
                    // 4. 【外设死锁防御】: 读传感器时可能遇上 I2C 死锁
                    if(ReadSensorHardware() == HAL_TIMEOUT) {
                        ResetI2CBus(); // 主动恢复外设，而不是干等
                    }
                    break;
                case CMD_CALIBRATE:
                    ProcessCalibration(rxMsg.payload);
                    break;
                default:
                    // 【What-If 终极防线】: 处理未知的未来拓展指令
                    EnterSafeMode();
                    break;
            }
        } else {
            // 超时处理：说明上游任务挂了，或者队列满载崩溃
            // 此时必须执行降级逻辑，而不是默默无闻
            LogWarning("SensorTask: Queue Starvation!");
        }

        // 5. 【系统级防御】: 向全局看门狗报告当前任务处于健康状态
        // 只有成功走完一次 Loop 且未卡死，才允许喂狗
        ReportSystemHealth(SENSOR_TASK_HEALTH_BIT);

        // 保证任务周期稳定性，防止抖动
        vTaskDelayUntil(&xLastWakeTime, pdMS_TO_TICKS(10));
    }
}

建议采用多任务健康位聚合 + 统一看门狗决策机制，避免单任务自嗨式喂狗。

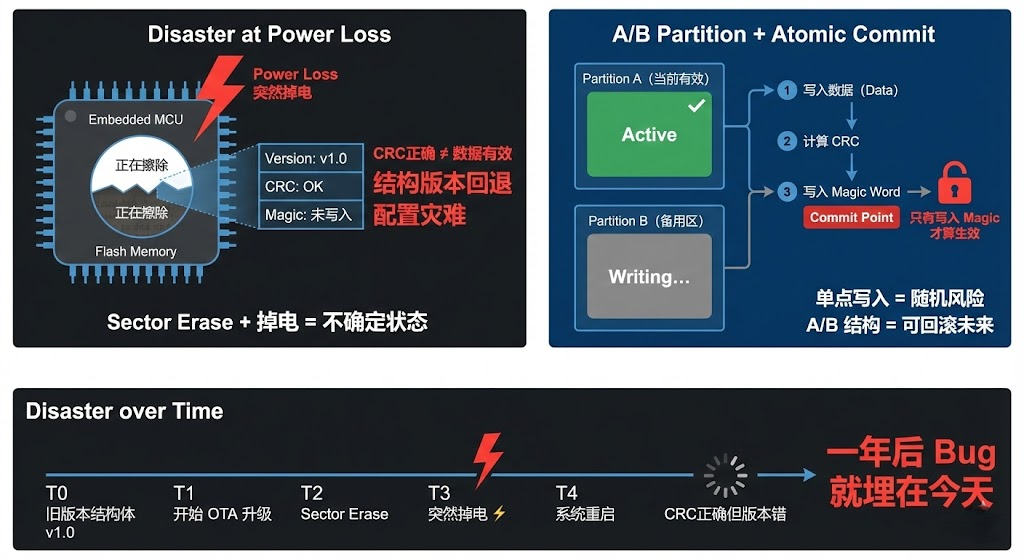

3.3 存储系统扰动：Flash 磨损与掉电的致命一击

致命瞬间：Sector Erase 时的突然掉电
如果你使用内部 Flash 或 EEPROM 存储关键参数（Settings / KV），必须问自己：如果断电恰好发生在擦除扇区的那一瞬间怎么办？如果 CRC 校验正确，但结构体版本已经是一年前的老版本怎么办？（CRC 校验的只是数据一致性，不负责版本合法性。）

架构解法：原子提交与 A/B 结构
单分区覆盖式写入在掉电场景下风险极高，应避免。必须设计双分区（A/B 分区）或追加写入机制。写入策略必须符合原子提交语义：先写数据 -> 再算 CRC -> 最后一步才写入 Magic Word（有效标记）。否则一年后 OTA 升级必定发生配置灾难。

3.4 资源退化：系统的“弹性测试”

内存与 CPU 压榨测试
问自己：RAM 减少 20% 会发生什么？CPU 占用峰值飙升至 80% 会怎样？Flash 仅剩 5% 时系统还能启动吗？
如果系统直接崩溃，说明架构已经处于不稳定的临界态。一个健康的架构应当具备**“性能退化但功能可运行” (Graceful Degradation)** 的能力。比如，内存不足时，主动降低日志缓存大小或丢弃非核心高频事件。

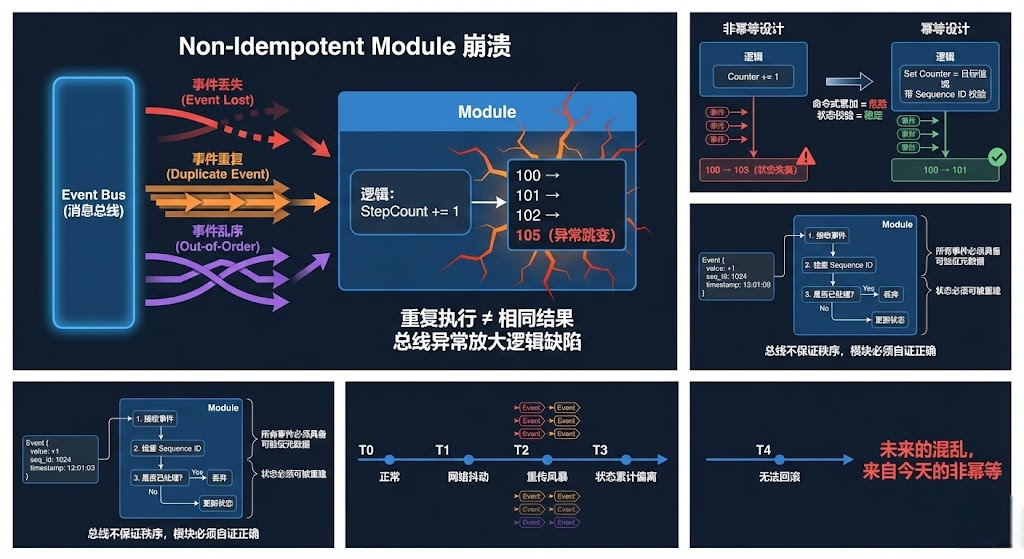

3.5 事件流异常：乱序与重复的灾难

非幂等模块的崩溃
在事件驱动（Event-Driven）或消息总线架构中，必须验证三种极端情况：事件丢失、事件重复、事件乱序。
如果你的业务模块不是幂等的（即多次执行同一指令会导致结果不同，比如“累计增加步数”），一旦总线受干扰出现重传风暴，未来状态必然错乱。安全原则：所有事件处理必须具备状态自校验能力，附带 Sequence ID 或时间戳。

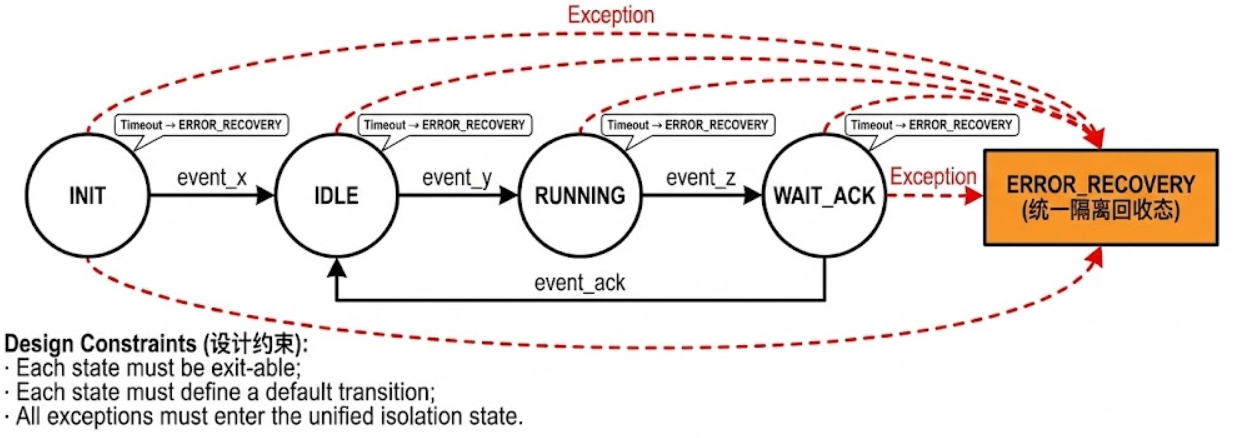

3.6 状态机的“黑洞”与超时隔离

避免死状态与非法跳转
绝大多数由于业务逻辑导致的产品“死机”，本质都是状态机设计缺陷。
推演法则：

1. 是否存在无法退出的“死状态”？（每个状态都必须有超时出口！）
2. 是否存在未覆盖的非法状态跳转？（必须有 Default 兜底！）
3. 发生错误时，是否有统一的隔离回收态 (Error Recovery State)？

---

四、进阶心法：在项目中落地 What-If 矩阵

不要把 What-If 留在脑子里，必须让它变成团队设计的强制约束。我强烈建议在你的《详细设计说明书》中，固定加入一个章节：What-If Stress Matrix (条件扰动压力矩阵)。

4.1 制定团队专属的推演表格

业务模块	假设扰动 (ΔC)	影响路径分析	最终系统结果	架构保护机制
持久化存储	写入参数时瞬间断电	Flash 扇区数据损坏	核心参数丢失，系统启动失败报错	启用 A/B 双备份，引入原子写入与参数回退函数
网络通信	现场丢包率高达 30%	协议层触发重传风暴	CPU 占用飙高，核心控制任务被饿死	实施重传限流，网络任务优先级下调
马达控制	调度优先级配置反转	低优先级持有锁，高优先级挂起	看门狗无法及时喂狗，触发硬件复位	采用优先级继承机制 (Mutex)，限定锁的持有超时时间

4.2 流程卡点与评审机制

这个表格填写的本身，就是强迫你画出完整的因果链条。在 Code Review 时，不要只看代码规范，重点审查这套矩阵中的防御机制是否真正落地。

---

五、避坑指南 (The Gotchas)

对于刚开始尝试结构化防御的新手，最容易踩进这几个坑：

1. 防御过度导致系统极度臃肿：不需要对每一个变量都做 What-If。将推演精力集中在跨模块边界、硬件交互层、以及持久化存储层。内部高内聚的纯逻辑函数，用简单的 Assert 断言即可。
2. 掩盖错误而不是暴露错误：异常处理不等于“把错误吃掉”。如果在推演中发现非法状态，应该让系统以安全受控的方式复位或降级，并记录离线日志，而不是假装什么都没发生继续运行（这会带来更可怕的“静默故障”）。

---

六、文章总结

What-If 设计法绝不是悲观主义，而是一种工程级别的自证机制。

普通开发者追求的是“功能实现”，而真正的系统架构师追求的是系统在面对未知扰动时，依然能够收敛并存活。当你能底气十足地回答这六大类场景中的所有“如果”，你的嵌入式系统才真正进入了工业级的可控状态。

你目前的嵌入式项目中，最让你提心吊胆的“历史遗留 Bug”是哪一种？你遇到过哪些在实验室测不出来，一到现场就必现的灵异事件？
欢迎在评论区留言分享你的“受苦”经历，我会挑选最典型的场景，在下一篇文章中为你拆解底层防御代码！如果这篇文章击中了你的痛点，别忘了点赞、收藏，并点亮文章底部的【投票】按钮。

---
