一、 基础原理

定时器的通用实现逻辑，这是理解 FreeRTOS 的前提：

• 硬件基础：硬件定时器每隔 1ms 产生一次 SysTick 中断（FreeRTOS 的系统节拍中断），中断里会累加一个全局计数值xTickCount（你笔记里的 “tik com x tik/Count”）。
• 软件定时器结构体：每个软件定时器对应一个结构体，核心成员：

typedef struct tmrTimerControl
{
    const char * pcTimerName;                   /* 定时器名称（仅用于调试）*/
    ListItem_t xTimerListItem;                  /* 定时器链表节点（核心字段）*/
    TickType_t xTimerPeriodInTicks;             /* 定时器周期（单位：系统节拍 Tick）*/
    void * pvTimerID;                           /* 定时器唯一标识 ID*/
    TimerCallbackFunction_t pxCallbackFunction; /* 定时器超时回调函数指针*/
    #if ( configUSE_TRACE_FACILITY == 1 )
        UBaseType_t uxTimerNumber;              /* 定时器追踪编号（仅启用追踪功能时生效）*/
    #endif
    uint8_t ucStatus;                           /**< 定时器状态位（8 位位图，存储多个状态标识）
                                                     - 包含的核心状态：
                                                     1. 内存分配方式（静态分配/动态分配）；
                                                     2. 定时器激活状态（是否处于运行中）；
                                                     3. 其他内部管理状态（如是否等待删除） */
} xTIMER;

超时时间：比如设置 100ms，就是xTickCount + 100（记为xExpireTime），当xTickCount累加到这个值时触发回调；

定时器链表：所有定时器通过xTimerListItem挂到一个链表中，且链表按xExpireTime从小到大排序。

• 如果不排序，每次中断都要遍历所有定时器判断是否超时；排序后只需要检查链表第一个节点（最早超时的定时器），效率极高。

二、FreeRTOS定时中断与传统RTOS的差异

1 传统做法（直接在中断中处理）

• 流程：Tick 中断发生 -> 遍历定时器链表 -> 发现超时 -> 直接调用回调函数。
• 缺点：
  • 如果回调函数执行时间长，会长时间占用中断上下文，导致其他高优先级中断无法响应，破坏系统的实时性。
  • 中断上下文中不能调用某些阻塞 API（如信号量、队列接收等），限制了回调函数的功能。

2 FreeRTOS 的做法（守护任务/daemon Task 机制）

FreeRTOS 为了保证中断的快速退出和提高灵活性，采用了“委托”机制。

• 核心组件：
  1. 定时器命令队列 (xTimerQueue)：用于接收创建、启动、停止、修改周期等命令。
  2. 定时器守护任务 (prvTimerTask)：一个优先级较高的独立任务，专门负责处理定时器逻辑。
• 工作流程：
  1. Tick 中断中：仅负责两件事——① 更新全局计数值 xTickCount；② 触发系统任务调度。关键点：Tick 中断不检查定时器链表、不判断定时器是否超时、也不向 xTimerQueue 发送任何消息，中断会快速退出。
  2. 守护任务中（优先级由configTIMER_TASK_PRIORITY决定）：
     1. 主动计算定时器链表中“下一个最早超时的时间”，然后阻塞等待 xTimerQueue 消息（阻塞超时时间 = 计算出的超时差值）；

     2. 被唤醒的两种情况：

        情况1：收到用户操作（启动/停止/修改定时器）的命令消息（来自 xTimerQueue）；

        情况2：阻塞等待超时（无新命令，且链表头定时器的超时时间已到）；

     3. 若因“阻塞超时”唤醒：主动遍历定时器链表，处理所有超时的定时器，在任务上下文中执行回调函数；

     4. 若因“收到命令”唤醒：处理命令（如插入/移除定时器链表节点），然后重新计算超时时间，再次阻塞等待。

• 优点：
  • 中断极快退出，系统实时性高。
  • 回调函数运行在任务上下文中，可以使用所有 FreeRTOS API（包括阻塞调用）。
  • 可以通过配置 configTIMER_TASK_PRIORITY 灵活控制定时器处理的优先级。
• 缺点：多了队列 / 任务的开销

总结一下就是：

FreeRTOS 定时器设计的核心规则 ——所有对定时器的操作（启动 / 停止 / 删除 / 修改周期）都不是直接生效，而是通过向队列发消息，由守护任务统一处理。

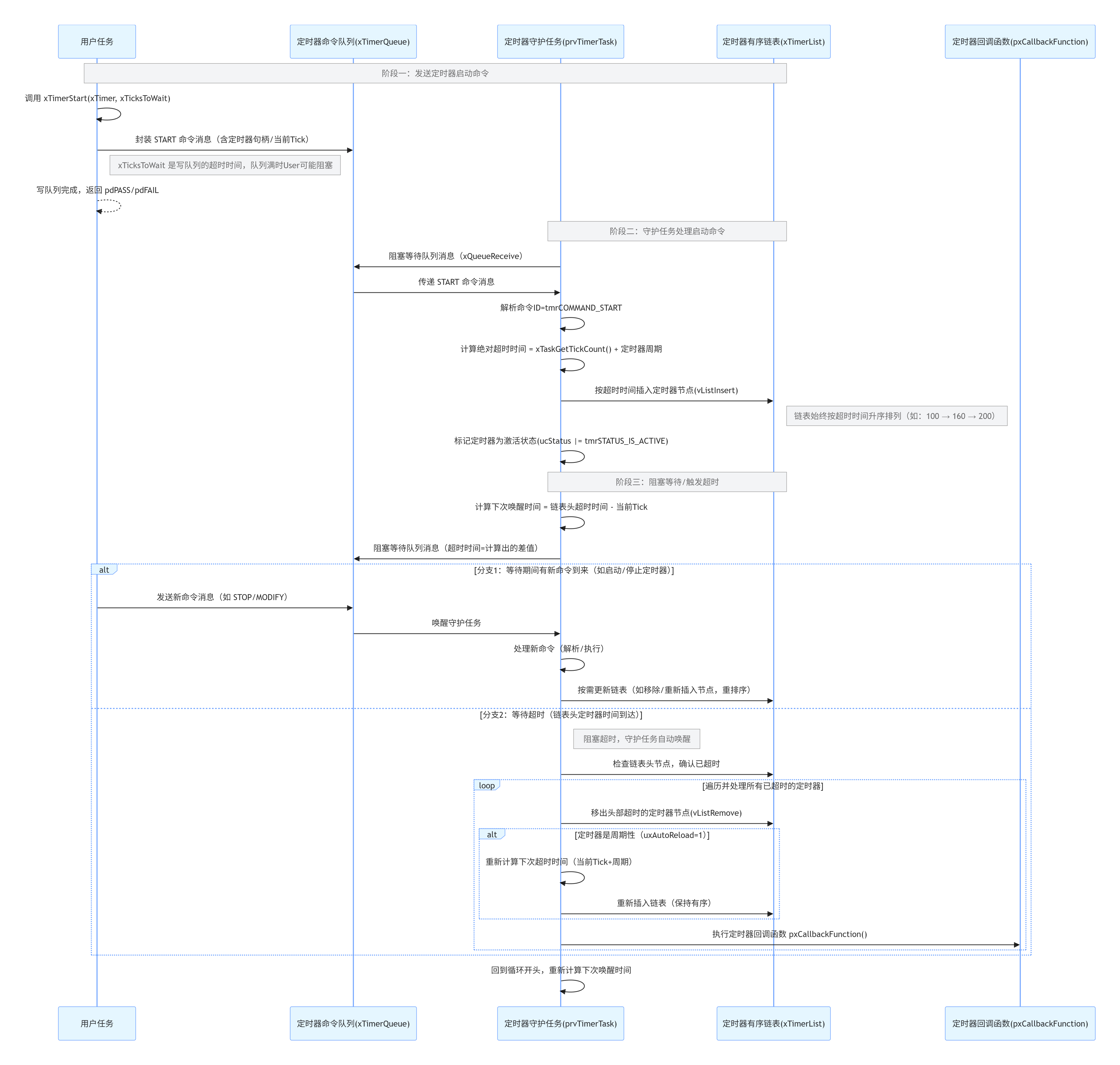

三，定时任务流程

底层函数基本都是适用 xTimerGenericCommand

步骤	阶段	执行者	核心动作	定时器状态	是否在链表中？	备注
1	创建	用户任务	xTimerCreate 分配内存，初始化结构体	未激活 (Inactive)	❌ 否	此时只是个空壳对象
2	发送命令	用户任务	xTimerStart 仅发送消息到队列	未激活 (Inactive)	❌ 否	关键点： 函数返回时，定时器仍不在链表中！
3	处理命令	守护任务	prvProcessReceivedCommands 读取队列消息，执行插入操作	激活 (Active)	✅ 是	此刻才真正进入有序链表，开始计时
4	运行/触发	守护任务	prvProcessExpiredTimers 检查时间，执行回调	运行中	✅ 是	周期性定时器会在此步重新计算时间并重插链表
5	停止	用户任务	xTimerStop 发送停止消息到队列	未激活 (Inactive)	❌ 否 (稍后移除)	同启动，需等守护任务读到消息后才从链表移除

1.定时任务启动函数

#define xTimerStart( xTimer, xTicksToWait ) \
    xTimerGenericCommand( ( xTimer ), tmrCOMMAND_START, ( xTaskGetTickCount() ), NULL, ( xTicksToWait ) )

可以看到，启动操作不是同步完成的，而是异步的。它只是通过队列发个消息给守护任务说“我要启动”。如果队列满了，调用者可以选择阻塞等待队列有空位。

以下为xTimerGenericCommand的一部分：
判断调用来源：是任务上下文 还是 中断上下文？
        if( xCommandID < tmrFIRST_FROM_ISR_COMMAND )
        {
            // --- 任务上下文 (如 xTimerStart) ---

            // 检查调度器是否正在运行
            if( xTaskGetSchedulerState() == taskSCHEDULER_RUNNING )
            {
                // 正常发送：如果队列满，根据 xTicksToWait 决定是否阻塞
                xReturn = xQueueSendToBack( xTimerQueue, &xMessage, xTicksToWait );
            }
            else
            {
                // 调度器未运行（如在 main 函数刚启动时）：不能阻塞，立即发送或失败
                xReturn = xQueueSendToBack( xTimerQueue, &xMessage, tmrNO_DELAY );
            }
        }
        else
        {
            // --- 中断上下文 (如 xTimerStartFromISR) ---
            // 使用中断安全的发送函数
            xReturn = xQueueSendToBackFromISR( xTimerQueue, &xMessage, pxHigherPriorityTaskWoken );
        }

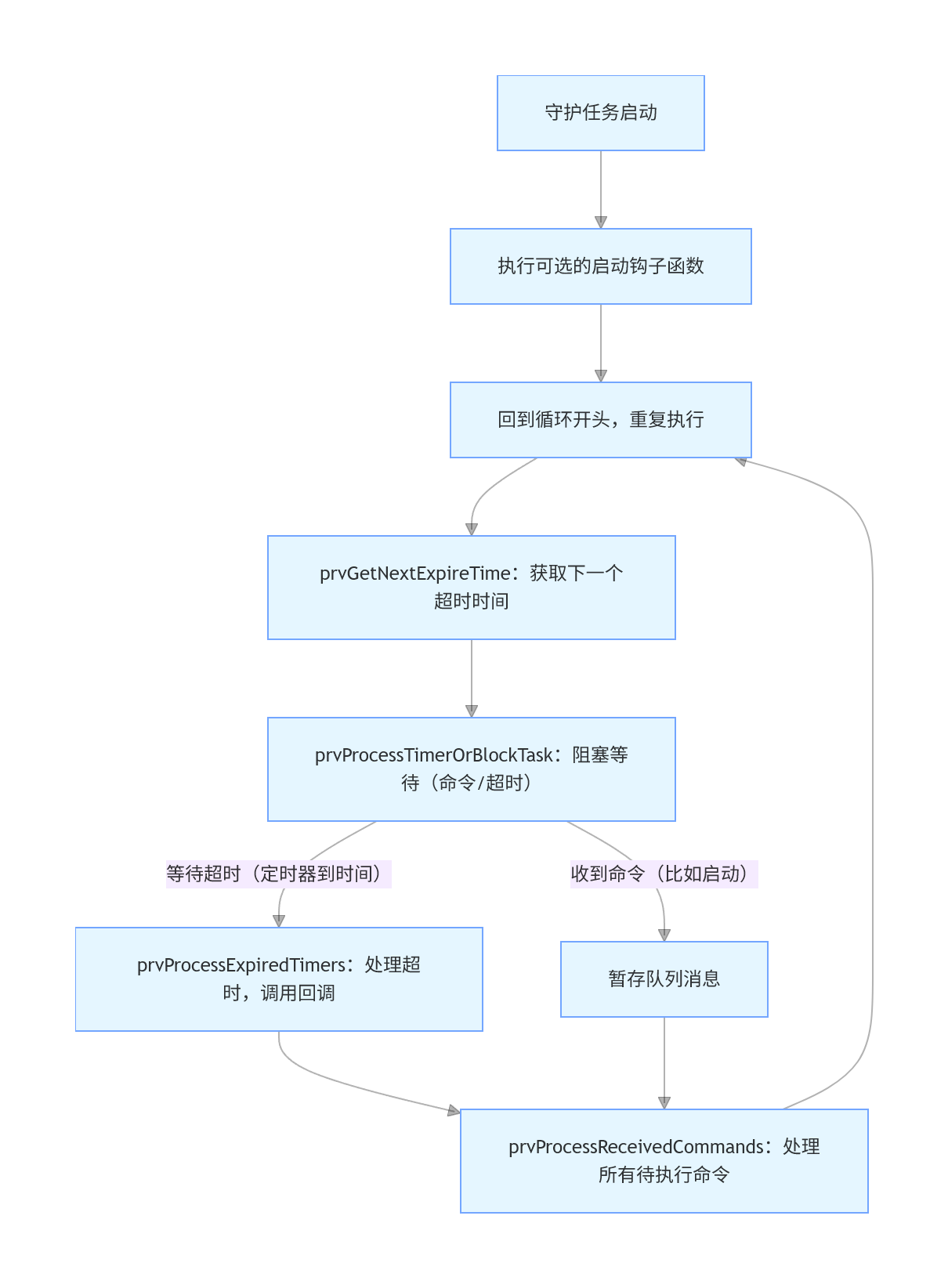

2.守护任务

static portTASK_FUNCTION( prvTimerTask, pvParameters )
{
    TickType_t xNextExpireTime;    // 存储链表中“下一个最早超时的定时器时间”
    BaseType_t xListWasEmpty;      // 标记定时器链表是否为空

    /* Just to avoid compiler warnings. */
    ( void ) pvParameters;         // 屏蔽参数未使用的编译警告（任务参数无意义）

    #if ( configUSE_DAEMON_TASK_STARTUP_HOOK == 1 )
        {
            extern void vApplicationDaemonTaskStartupHook( void );

            /* 应用层钩子函数：守护任务启动时执行（可选）
             * 用途：开发者可以在守护任务启动后、正式工作前执行初始化逻辑
             * 比如初始化定时器相关的硬件/全局变量 */
            vApplicationDaemonTaskStartupHook();
        }
    #endif /* configUSE_DAEMON_TASK_STARTUP_HOOK */

    // 死循环：守护任务的核心（任务一旦启动，永远运行）
    for( ; ; )
    {
        /* 步骤1：查询定时器链表，获取关键信息
         * 1. 检查定时器链表（xTimerList）是否为空 → 结果存入xListWasEmpty
         * 2. 如果链表非空，计算“下一个最早超时的定时器时间” → 存入xNextExpireTime
         * （链表已按超时时间排序，只需取第一个节点的超时时间） */
        xNextExpireTime = prvGetNextExpireTime( &xListWasEmpty );

        /* 步骤2：核心逻辑——阻塞等待/处理超时
         * 作用：
         * 1. 如果链表为空 → 阻塞等待xTimerQueue的命令（启动/停止等）；
         * 2. 如果链表非空 → 阻塞等待“xNextExpireTime时间” 或 “xTimerQueue有命令”（二者满足其一就唤醒）；
         * 3. 如果等待超时（即xNextExpireTime到了）→ 立即处理已超时的定时器（调用回调函数）；
         * 这就是你之前问的“精华逻辑”：既等命令，又等超时，二选一唤醒 */
        prvProcessTimerOrBlockTask( xNextExpireTime, xListWasEmpty );

        /* 步骤3：处理命令队列中的所有待执行命令
         * 包括：启动定时器（插入链表）、停止定时器（移除链表）、修改周期、删除定时器等
         * 你之前问的“启动定时器时插入链表”，就是在这个函数里执行的！ */
        prvProcessReceivedCommands();
    }
}

关键数据结构：有序链表

• 存储方式：所有激活的定时器挂载在同一个双向链表 (xActiveTimerList) 中。
• 排序规则：严格按照绝对超时时间 (ExpireTime) 从小到大排序。
• 优化效果：
  • 链表头永远是最早过期的定时器。
  • 检查超时无需遍历全表，只需看头节点 ( O(1)O(1) 复杂度)。

注意注意：prvProcessReceivedCommands中也实现了处理ISR任务通知中的队列消息

四、定时任务总结
