很多工作多年的嵌入式攻城狮都没明白FreeRTOS 调度器的原理。你要明白：调度器是整个 RTOS 的核心，决定"谁在跑、什么时候换人"。今天就来展开说说！

1. FreeRTOS调度器

调度器持续监控所有任务状态（就绪 / 运行 / 阻塞），从就绪链表中选优先级最高的任务占用 CPU，状态变化时触发切换。

FreeRTOS 默认两种策略并行工作：

• 抢占式调度：不同优先级之间，高优先级随时抢占，不管低优先级跑没跑完

• 时间片轮转：同优先级之间，每人轮流跑一个时间片（默认 1ms）

核心原则：优先级高于时间片。

这两种行为由 FreeRTOSConfig.h 中的两个宏独立控制：

/* FreeRTOSConfig.h */
#define configUSE_PREEMPTION    1   /* 1=抢占式，0=合作式（任务必须主动让步） */
#define configUSE_TIME_SLICING  1   /* 1=同优先级时间片轮转，0=关闭轮转 */

两个宏都开启才是默认的"抢占 + 时间片"模式；关掉 configUSE_PREEMPTION 则退化为合作式调度，任务必须调用 taskYIELD() 才切换。

2. 时钟节拍（SysTick）

SysTick 是调度器的心跳，默认 1000Hz（每 1ms 中断一次）。每次中断主要做两件事：tick 计数 +1 并检查阻塞任务，然后决定是否需要上下文切换切换：

xTaskIncrementTick() 内部除了唤醒延时到期任务，还包含时间片轮转判断逻辑——如果当前优先级就绪链表里还有其他任务，则返回 pdTRUE，触发切换：

这段代码说明：时间片轮转不是一个独立机制，它内嵌在 xTaskIncrementTick() 里，每次 SysTick 中断都会顺带判断。

3. 抢占式调度

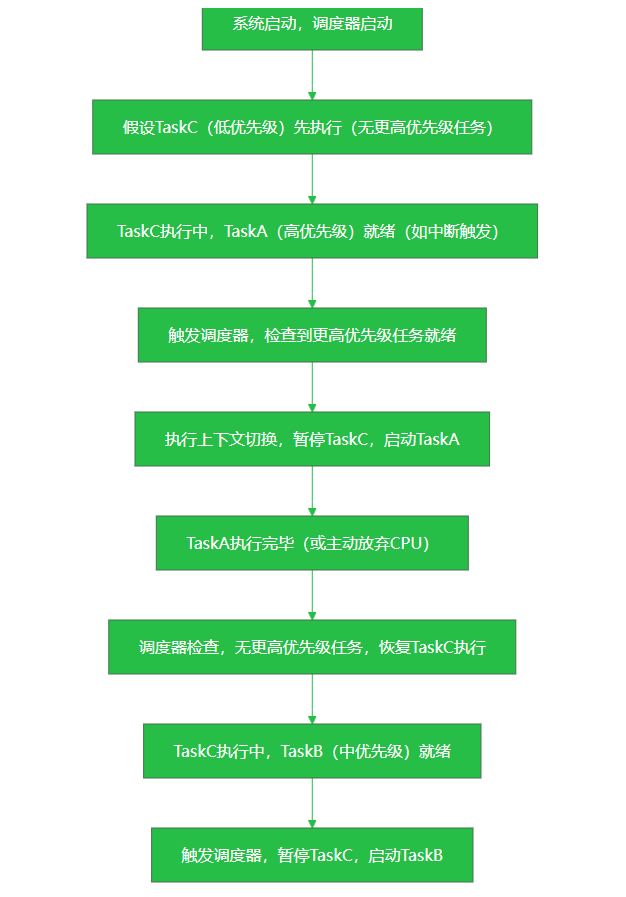

3.1 运行流程

假设系统中有3个任务，优先级：TaskA（高，优先级3）、TaskB（中，优先级2）、TaskC（低，优先级1）

3.2 调度触发时机

调度触发点/调度点	说明
SysTick 中断	最常见，每 1ms 检查一次
任务主动阻塞	vTaskDelay() 、xQueueReceive() 等
任务创建 / 删除 / 改优先级	状态变化，重新调度
ISR 中唤醒高优先级任务	中断退出后触发

在 ISR 里唤醒任务后，需用 portYIELD_FROM_ISR() 通知调度器，不然即便唤醒了高优先级任务，也要等下一个 SysTick 才切换：

3.3 核心源码

vTaskSwitchContext() 的核心是 taskSELECT_HIGHEST_PRIORITY_TASK() 宏，展开后等效逻辑如下：

vTaskStartScheduler() 启动时做四件事：创建空闲任务 → 关中断 → 置 xSchedulerRunning = pdTRUE → 调用 xPortStartScheduler()（内部启动 SysTick 并切换到第一个任务）。

空闲任务不可缺：所有用户任务阻塞时 CPU 有任务可跑，同时负责回收被删除任务的 TCB 和栈资源。

4. 时间片轮转

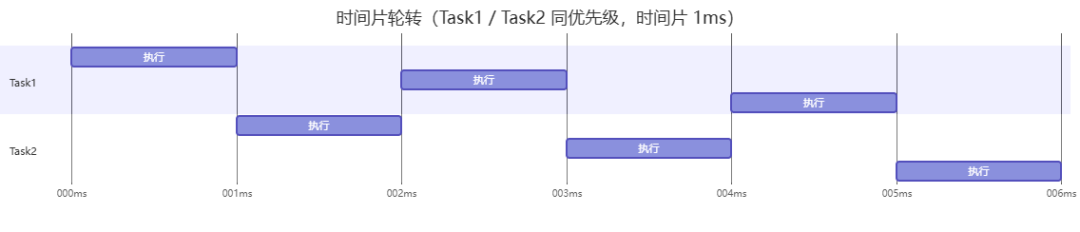

4.1 运行流程

同优先级任务按就绪链表顺序轮流跑，每人一个时间片，用完切下一个：

4.2 配置与注意事项

#define configTICK_RATE_HZ  1000UL   /* 时间片 = 1ms；改成 500 则为 2ms */

/* 延时必须用宏换算，不能写死 tick 数 */
vTaskDelay(pdMS_TO_TICKS(100));

时间片大小的取舍：太小 → 切换频繁，上下文保存/恢复的 CPU 开销上升；太大 → 同优先级任务响应延迟增大，按实际场景平衡。

5. 上下文切换

无论哪种调度触发，最终都走上下文切换，三步完成：

PendSV 优先级设为最低，目的是让所有业务中断先处理完，再做任务切换，不影响中断实时性。

PendSV_Handler 汇编实现的核心逻辑（ARM Cortex-M3 精简版）：

6. 常见QA

Q：抢占式调度和时间片轮转的区别？A：抢占式针对不同优先级，高优先级随时抢；时间片轮转针对同优先级，按时间片顺序切换。两者同时工作，优先级优先。

Q：为什么上下文切换用 PendSV 而不直接在 SysTick 里切？A：SysTick 优先级比外部中断高，若直接切换会打断正在处理的中断。PendSV 优先级最低，所有中断处理完后才执行切换，保证中断实时性。

Q：空闲任务有什么用？能删掉吗？A：不能删。空闲任务负责回收被删除任务的 TCB 和栈内存，所有用户任务全部阻塞时 CPU 也有任务可跑，避免调度器无任务可选。

7. 常见问题

坑1：改了 configTICK_RATE_HZ，延时写死 tick 数频率从 1000Hz 改成 500Hz，vTaskDelay(1000) 实际延时变 2 秒。统一换成 pdMS_TO_TICKS() 即可避免。

坑2：高优先级任务死循环不让步高优先级任务循环体没有任何阻塞调用，低优先级任务永远抢不到 CPU，系统假死。高优先级任务循环里需要加阻塞操作，如vTaskDelay，主动释放，低优先级任务有机会运行

坑3：同优先级任务操作共享资源时间片轮转是"轮流"，任意时刻只有一个任务在跑，共享资源照样需要加互斥锁，别因为"优先级一样"就省掉保护。

你在项目里遇到过调度相关的问题吗？评论区聊聊。
