串口FPGA程序

1. FPGA串口通信技术概述

1.1 FPGA实现串口通信的核心价值与应用场景

在嵌入式系统设计中，串口通信（UART）因其协议简单、资源占用少、兼容性强，成为设备间通信的基石。FPGA通过硬件逻辑实现UART协议栈，相较传统MCU软件模拟具备显著优势： 低延迟响应、高时序精度、强并行处理能力 。典型应用包括工业PLC调试接口、传感器数据汇聚、FPGA与PC之间的命令交互等。

-- 示例：基础UART发送模块使能控制
tx_enable <= '1' when (data_valid = '1' and tx_busy = '0') else '0';

该特性使得FPGA在实时性要求严苛的场景中表现卓越。此外，FPGA允许深度定制帧格式、波特率及流控逻辑，支持多通道UART并行运行，极大提升了系统集成度与灵活性。通过本章内容，读者将建立对FPGA串口系统的整体认知框架，为后续协议解析与模块实现奠定基础。

2. RS232标准与电气特性解析

在现代嵌入式系统设计中，尽管高速通信接口如USB、Ethernet和PCIe日益普及，RS232作为最古老且广泛应用的串行通信标准之一，依然在工业控制、仪器仪表、调试终端等领域占据重要地位。其稳定性、简单性以及广泛的兼容性使其成为FPGA开发者不可或缺的基础技能之一。本章将深入剖析RS232协议的技术本质，重点聚焦于其电气特性和物理层规范，并探讨其与FPGA系统的集成挑战与解决方案。

2.1 RS232通信标准的历史演进与应用现状

RS232（Recommended Standard 232）最初由美国电子工业协会（EIA）于1960年代制定，旨在为数据终端设备（DTE）与数据通信设备（DCE）之间提供一种标准化的串行接口方式。早期主要用于电传打字机与调制解调器之间的连接。随着计算机技术的发展，该标准不断修订，从最初的RS-232-A发展到RS-232-C、RS-232-D，最终形成广泛使用的TIA/EIA-232-F标准。

尽管后续出现了更高效、抗干扰更强的RS485、RS422等差分信号标准，但RS232因其接线简单、无需额外协议栈支持，在低速短距离通信场景中仍具有不可替代的优势。尤其在FPGA开发过程中，常用于板级调试信息输出、传感器数据采集或与上位机进行命令交互。

2.1.1 从EIA标准到现代工业接口的演变过程

RS232标准自诞生以来经历了多次迭代，核心目标始终是定义清晰的电气特性、机械接口和功能引脚分配。早期版本仅规定了使用DB25连接器中的部分引脚，而后期简化为更常见的DB9形式。这一演变反映了对成本、空间和实用性需求的权衡。

下表展示了主要版本的关键变化：

版本 发布年份 主要改进
RS-232-A 1962 初版，定义基本信号电平和功能
RS-232-B 1963 增加噪声容限要求
RS-232-C 1969 引入25针DB25连接器标准
RS-232-D 1986 支持更高的数据速率（最高20kbps）
TIA/EIA-232-E 1991 改进电磁兼容性（EMI）和电缆长度
TIA/EIA-232-F 1997 最终广泛采用版本，支持多种电平转换芯片

值得注意的是，虽然标准允许最大传输速率达到20 kbps，但在实际工程实践中，配合高质量线路和驱动电路，许多系统已能稳定运行在115,200 bps甚至更高。这种“超规格”使用得益于现代电平转换芯片和屏蔽双绞线的应用。

graph TD
    A[1962: RS-232-A] --> B[1963: RS-232-B]
    B --> C[1969: RS-232-C (DB25)]
    C --> D[1986: RS-232-D (20kbps)]
    D --> E[1991: RS-232-E (EMI优化)]
    E --> F[1997: RS-232-F (主流标准)]
    F --> G[现代工业应用]

该流程图清晰地展现了RS232标准随时间逐步完善的过程，体现了其从通信专用设备向通用接口过渡的趋势。

2.1.2 当前在FPGA系统中的典型使用场景分析

在FPGA开发中，RS232接口常被用作低成本、易实现的调试通道。例如，在没有JTAG或网络接口的情况下，可通过串口发送状态码、寄存器值或日志信息至PC端超级终端软件（如PuTTY、Tera Term），极大提升调试效率。

典型的FPGA+RS232架构如下所示：

+------------------+       +--------------+       +-------------+
|   FPGA Device    |<----->| Level Shifter|<----->| PC COM Port |
| (UART Core)      | TX/RX | (MAX232/etc) |       | (RS232 PHY) |
+------------------+       +--------------+       +-------------+

在此结构中，FPGA内部实现UART逻辑核，负责并串/串并转换；外部通过电平转换芯片完成CMOS/TTL ↔ RS232电平适配。此方案具备以下优势：
- 硬件资源开销小 ：一个完整UART收发模块通常仅占用数百个LUT和触发器；
- 实时性强 ：相比基于操作系统的TCP/IP堆栈，串口通信延迟更低；
- 跨平台兼容性好 ：几乎所有操作系统均原生支持串口驱动；
- 易于验证 ：可通过逻辑分析仪直接抓取TX/RX信号进行波形比对。

此外，在自动化测试设备（ATE）、PLC控制系统、医疗仪器等人机交互频繁的领域，FPGA通过RS232与HMI（人机界面）通信已成为成熟方案。

2.2 RS232电气特性的关键技术参数

理解RS232的电气特性是确保可靠通信的前提。不同于数字电路常用的0V/3.3V或0V/5V逻辑电平，RS232采用负逻辑与高电压摆幅相结合的方式，以增强抗干扰能力和远距离传输性能。

2.2.1 电压电平规范（+12V/-12V逻辑表示）

RS232规定空闲状态（Mark）为负电压，有效数据（Space）为正电压，这与常规的正逻辑相反。具体电平范围如下：

逻辑状态 对应电压范围 说明
空闲（Mark） -15V ~ -3V 表示无数据传输或停止位
数据0（Space） +3V ~ +15V 实际发送的数据比特
数据1（Mark） -15V ~ -3V 同空闲状态
未定义区间 -3V ~ +3V 应避免，易导致误判

这意味着：
- ‘0’比特对应高电平（正电压）
- ‘1’比特对应低电平（负电压）

这种反向逻辑设计源于早期电话线路的电气特性，有助于减少线路损耗和共模干扰。

现代FPGA工作在3.3V或更低电压下，无法直接产生±12V信号，因此必须借助专用电平转换芯片（如MAX232）。这些芯片内置电荷泵电路，可从单一+5V电源生成±10V左右的双电源，满足RS232驱动需求。

2.2.2 信号极性定义与有效状态判断

由于RS232采用负逻辑，接收端需正确识别电平极性才能还原原始数据。关键在于区分“起始位”——它总是低电平（即+3V~+15V），标志着一帧数据的开始。

当线路处于空闲态时，RX线保持负电压（Mark）。一旦检测到从负到正的跳变（下降沿，在FPGA侧表现为上升沿经过反相后），即可判定起始位到来。

为防止噪声干扰造成误触发，通常采用多级同步采样与滤波机制。例如在FPGA中使用两级D触发器对异步输入进行同步化处理，再结合16倍波特率时钟进行中心采样判决。

以下是典型起始位检测时序图（理想情况）：

sequenceDiagram
    participant Line as RS232 Line
    participant FPGA as FPGA RX Input
    participant Detector as Start Bit Detector

    Line->>FPGA: Idle (-12V)
    FPGA->>Detector: High (after inversion)
    Line->>FPGA: Start Bit (+12V)
    FPGA->>Detector: Low (after inversion)
    Detector->>Detector: Detect Falling Edge → Start Sampling

注意：FPGA输入端通常需外接上拉电阻以确保空闲状态稳定，同时建议添加TVS二极管以防静电损伤。

2.2.3 最大传输距离与波特率限制关系

RS232并非为长距离通信设计，其最大有效传输距离受波特率、电缆电容和环境噪声共同影响。一般经验法则为：

总线长度(m) × 波特率(bps) ≤ 10^8

例如：
- 9600 bps 可支持约 10,000 米（理论值，实际受限于驱动能力）
- 115200 bps 则建议不超过 15 米

实际情况中，标准屏蔽双绞线（如CAT5）在115200 bps下可稳定传输10~15米；若使用非屏蔽线或强电磁干扰环境，可能需降至数米以内。

下表列出了常见波特率下的推荐最大距离：

波特率 (bps) 推荐最大距离 (m) 典型应用场景
9600 50 工业仪表读取
19200 30 调试日志输出
38400 20 中速数据采集
57600 15 远程监控设备
115200 10~15 高速命令交互

值得注意的是，FPGA系统往往运行在高频时钟下（如50MHz以上），因此可通过精确计数实现高精度波特率发生器，从而提高通信稳定性。相比之下，MCU软件模拟UART容易因中断延迟引入抖动，影响高波特率下的可靠性。

2.3 接口引脚定义与连接方式

物理连接是RS232通信能否建立的第一步。尽管DB9是最常见的连接器类型，但不同设备间的引脚配置可能存在差异，错误连接可能导致通信失败甚至硬件损坏。

2.3.1 DB9连接器各引脚功能详解（TXD, RXD, GND等）

DB9公头（Male）常用于PC端，母头（Female）用于外设。以下是TIA/EIA-232-F标准中定义的DB9引脚功能：

引脚号 名称 方向 功能描述
1 DCD (Data Carrier Detect) 输入 调制解调器通知DTE载波存在
2 RXD (Receive Data) 输入 接收来自对方的串行数据
3 TXD (Transmit Data) 输出 发送数据到对方
4 DTR (Data Terminal Ready) 输出 DTE准备好通信
5 GND (Signal Ground) —— 公共参考地
6 DSR (Data Set Ready) 输入 DCE准备好通信
7 RTS (Request To Send) 输出 请求发送数据（流控）
8 CTS (Clear To Send) 输入 允许接收数据（流控）
9 RI (Ring Indicator) 输入 检测振铃信号

其中， 最基础通信仅需三根线 ：
- TXD（Pin 3）→ RXD（Pin 2）
- GND（Pin 5）↔ GND（Pin 5）

其余引脚用于硬件流控或状态反馈，在简单点对点通信中可悬空。

2.3.2 直连与交叉线缆的选择原则

根据通信双方角色（DTE vs DCE），需选择合适的线缆类型：

  • 直通线（Straight-through Cable） ：两端引脚一一对应，适用于DTE ↔ DCE连接（如PC ↔ Modem）
  • 交叉线（Null-modem Cable） ：内部交叉TXD/RXD、RTS/CTS等信号，用于DTE ↔ DTE连接（如PC ↔ FPGA开发板）

典型Null-Modem连接方式如下：

FPGA Board (DTE) PC COM Port (DTE)
TXD (Pin 3) ← RXD (Pin 2)
RXD (Pin 2) → TXD (Pin 3)
GND (Pin 5) ↔ GND (Pin 5)
RTS (Pin 7) ← CTS (Pin 8)
CTS (Pin 8) → RTS (Pin 7)

若未使用流控，则只需连接前三者即可。

2.3.3 流控信号（RTS/CTS）的应用场合说明

硬件流控通过RTS（请求发送）和CTS（允许发送）实现双向流量控制。当接收方缓冲区接近满载时，拉高CTS阻止发送方继续传输，避免数据丢失。

在FPGA中实现RTS/CTS控制可采用如下Verilog片段：

// 简化的RTS/CTS流控逻辑
module uart_flow_control (
    input        clk,
    input        rst_n,
    input        rx_fifo_almost_full,
    output reg   rts,     // 输出给对方的CTS响应
    input        cts      // 来自对方的RTS信号
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        rts <= 1'b1;  // 默认不允许发送
    else
        rts <= rx_fifo_almost_full ? 1'b0 : 1'b1;
end

// 发送使能条件：cts == 1 且 tx_ready
assign tx_enable = (~cts) && tx_ready;

endmodule

代码逻辑逐行解读：

  1. input clk, rst_n ：系统时钟与复位信号；
  2. input rx_fifo_almost_full ：指示接收FIFO即将溢出；
  3. output reg rts ：控制输出至对方的RTS信号；
  4. 在复位时置 rts=1 ，表示初始状态下不接受数据；
  5. 正常运行中，若接收缓冲区快满，则拉低 rts （即通知对方暂停发送）；
  6. tx_enable 依赖于 ~cts ，即只有当对方允许发送时才启动传输。

该机制显著提升了高波特率下的数据完整性，特别适用于批量数据上传或实时控制指令下发场景。

2.4 FPGA与RS232电平兼容性问题及解决方案

FPGA I/O标准通常为LVCMOS或LVTTL，典型电压为3.3V或1.8V，无法直接驱动RS232所需的±12V信号。因此必须引入中间电平转换环节。

2.4.1 CMOS/TTL与RS232电平差异带来的挑战

主要挑战包括：
- 电压不匹配 ：FPGA输出3.3V高电平不足以被RS232接收器识别为“Space”（需>+3V，理想>+5V）；
- 极性反转 ：FPGA输出高电平代表‘1’，而RS232中高电压代表‘0’；
- 驱动能力不足 ：CMOS输出电流有限，难以维持长线传输的压降。

若直接连接，可能导致：
- 数据误码率升高；
- 接收端无法识别起始位；
- 长期运行下烧毁IO单元。

2.4.2 电平转换芯片选型指导（MAX232、SP3232等）

目前主流解决方案是采用集成电荷泵的RS232收发器芯片。常见型号对比见下表：

型号 工作电压 内置电荷泵 通道数 最大波特率 封装 特点
MAX232 ±12V (需双电源) 是 2 120 kbps DIP-16 经典型号，需外接4个电容
MAX3232 3.0–5.5V 是 2 250 kbps TSSOP-16 支持宽压，低功耗
SP3232 3.0–5.5V 是 2 250 kbps SOIC-16 成本低，国产替代
ADM3202 3.0–5.5V 是 2 230 kbps SSOP-16 ADI出品，高可靠性

推荐在FPGA项目中选用 MAX3232 或 SP3232 ，原因如下：
- 支持单电源供电（3.3V），与FPGA IO电压兼容；
- 内置倍压电路，无需外部±12V电源；
- 提供ESD保护（可达±15kV）；
- 支持高达250 kbps通信速率，满足绝大多数应用。

典型连接电路如下：

FPGA GPIO (3.3V)
     |
   TXD → TTL_IN of MAX3232
          |
        [Charge Pump]
          |
       RS232_OUT → DB9 Pin 3 (TXD)

DB9 Pin 2 (RXD) → RS232_IN ← MAX3232
                     |
                  TTL_OUT → FPGA RXD
                     |
                   GND

其中，MAX3232需外接4个0.1μF陶瓷电容用于电荷泵储能，布局时应尽量靠近芯片引脚以减少寄生电感。

综上所述，RS232虽为传统标准，但在FPGA系统中仍具强大生命力。掌握其电气特性、物理连接与电平转换方法，是构建稳定串口通信链路的基础保障。后续章节将进一步深入UART协议帧结构与FPGA逻辑实现细节。

3. UART协议帧结构设计与实现

在FPGA系统中，串行通信的稳定性与可扩展性高度依赖于对UART（Universal Asynchronous Receiver/Transmitter）协议帧结构的精确建模与灵活实现。作为异步通信的核心组成部分，UART协议不依赖共享时钟线，而是通过预定义的波特率、数据格式和电气标准来协调发送端与接收端的数据同步。本章将深入剖析UART帧结构的设计原理，并从硬件逻辑角度出发，构建可配置、高鲁棒性的帧处理机制。

3.1 UART异步通信基本原理

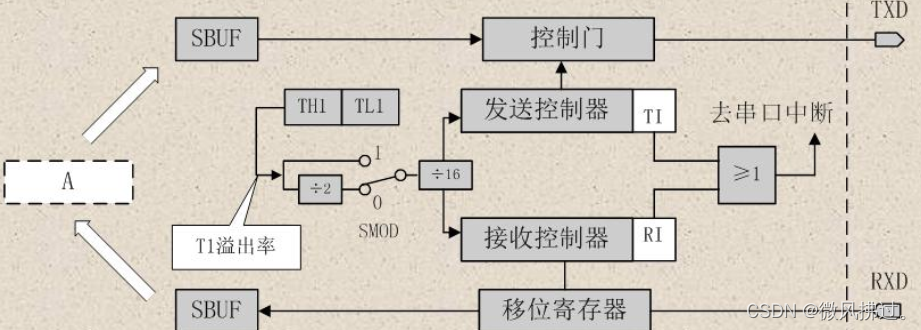

3.1.1 异步传输中的时钟独立机制

异步通信的本质在于“无公共时钟”下的数据传递。不同于SPI或I2C等同步接口，UART通信双方各自使用本地晶振生成波特率时钟，仅依靠起始位触发一次同步过程。这一机制极大简化了布线复杂度，但也带来了采样时机偏差的风险。

为确保数据正确解析，发送方以固定周期逐位输出比特流，而接收方则需在每个位宽中心点进行采样。例如，在9600bps下，每位持续时间为 $ \frac{1}{9600} \approx 104.17\mu s $。若收发双方时钟误差过大（通常允许±2%），可能导致采样偏移至边沿区域，从而引发误判。

为此，现代FPGA中的UART接收模块普遍采用 16倍超采样技术 ：即用本地高频时钟（如50MHz）对输入信号每 $ \frac{1}{16} $ 位时间采样一次，通过检测下降沿锁定起始位位置，并以此为基准调整后续采样相位。该策略显著提升了抗时钟漂移能力。

flowchart TD
    A[空闲状态: RXD=1] --> B{检测下降沿}
    B -- 是 --> C[启动16倍计数器]
    C --> D[第8次采样确认起始位]
    D --> E[每16个时钟采样一位]
    E --> F[重构并行数据]
    F --> G[校验+停止位验证]
    G --> H[输出有效数据标志]

上述流程图展示了接收端如何基于异步输入完成同步化处理。关键在于利用高频时钟捕捉边沿事件，再通过状态机驱动定时采样逻辑，实现跨时钟域的可靠数据恢复。

3.1.2 数据包构成要素解析（起始位、数据位、校验位、停止位）

一个完整的UART帧由多个字段组成，其典型结构如下表所示：

字段 长度 电平表示 功能说明
起始位 1 bit 低电平 (0) 标志数据帧开始
数据位 5~8 bits LSB优先 实际传输内容
奇偶校验位 0或1 bit 由校验模式决定 错误检测机制
停止位 1或2 bits 高电平 (1) 帧结束标识

下面是一个典型的8-N-1格式（8数据位、无校验、1停止位）示例：

[Start][D0][D1][D2][D3][D4][D5][D6][D7][Stop]
   0     1   0   1   1   0   0   1   0    1

值得注意的是，数据位采用 LSB先行 （Least Significant Bit First）方式发送，这要求发送模块在并转串过程中必须先移出最低位。

此外，停止位的数量选择会影响通信容错性。单停止位适用于高速短距离通信，而双停止位常用于工业环境以增强帧间隔离，防止因传播延迟导致帧重叠。

参数影响分析
  • 波特率精度 ：若FPGA主频为50MHz，欲生成9600bps波特率，则分频系数为 $ \left\lfloor \frac{50,000,000}{9600 \times 16} \right\rfloor = 325 $。实际波特率为 $ \frac{50,000,000}{325 \times 16} \approx 9615.38 $，误差约0.16%，处于可接受范围。
  • 校验模式选择 ：奇偶校验虽不能纠正错误，但能有效发现单比特翻转，适合噪声较强场景。
  • 数据长度灵活性 ：支持5~8位可变数据宽度，便于兼容老式设备（如电报系统使用7位ASCII）。

这些参数共同决定了通信的兼容性与健壮性，因此在FPGA设计中应提供可配置接口供上层控制。

3.2 可配置帧格式的设计方法

3.2.1 支持5~8位数据长度的灵活架构

为了适应不同外设需求，UART模块应具备动态调整数据位宽度的能力。在VHDL或Verilog中，可通过参数化设计实现此功能。

以下是一个基于SystemVerilog的可配置发送模块片段：

module uart_tx #(
    parameter DATA_WIDTH = 8,      // 可配5~8位
    parameter PARITY_EN  = 1'b1,   // 是否启用校验
    parameter STOP_BITS  = 1        // 1或2位停止位
)(
    input                     clk,
    input                     rst_n,
    input                     tx_en,
    input [7:0]               data_in,
    output logic              txd,
    output logic              tx_done
);

    typedef enum logic [2:0] {
        IDLE, START, DATA, PARITY, STOP1, STOP2, DONE
    } state_t;

    state_t state;
    logic [2:0] bit_cnt;           // 数据位计数器
    logic [7:0] shift_reg;         // 移位寄存器
    logic       parity_bit;
    logic [9:0] baud_count;        // 波特率定时计数
    logic       baud_tick;

    localparam BAUD_DIV = 50_000_000 / 9600 / 16;

    always_ff @(posedge clk or negedge rst_n) begin
        if (!rst_n)
            baud_count <= 0;
        else if (baud_count == BAUD_DIV - 1)
            baud_count <= 0;
        else
            baud_count <= baud_count + 1;
    end

    assign baud_tick = (baud_count == BAUD_DIV - 1);

    always_ff @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            state     <= IDLE;
            bit_cnt   <= 0;
            shift_reg <= 0;
            txd       <= 1'b1;
            tx_done   <= 0;
        end else begin
            case (state)
                IDLE: begin
                    txd       <= 1'b1;
                    tx_done   <= 0;
                    if (tx_en) begin
                        shift_reg <= {1'b1, data_in[DATA_WIDTH-1:0], 1'b0}; // Stop + Data + Start
                        state     <= START;
                        bit_cnt   <= 0;
                    end
                end

                START: begin
                    if (baud_tick) begin
                        txd   <= 1'b0; // 发送起始位
                        state <= DATA;
                    end
                end

                DATA: begin
                    if (baud_tick) begin
                        txd       <= shift_reg[0];
                        shift_reg <= {1'b0, shift_reg[7:1]};
                        bit_cnt   <= bit_cnt + 1;
                        if (bit_cnt == DATA_WIDTH - 1)
                            state <= PARITY;
                    end
                end

                PARITY: begin
                    if (PARITY_EN && baud_tick) begin
                        txd   <= parity_bit;
                        state <= STOP1;
                    end else if (!PARITY_EN)
                        state <= STOP1;
                end

                STOP1: begin
                    if (baud_tick) begin
                        txd   <= 1'b1;
                        state <= (STOP_BITS == 2) ? STOP2 : DONE;
                    end
                end

                STOP2: begin
                    if (baud_tick) begin
                        txd   <= 1'b1;
                        state <= DONE;
                    end
                end

                DONE: begin
                    tx_done <= 1;
                    state   <= IDLE;
                end

                default: state <= IDLE;
            endcase
        end
    end

    // 计算偶校验值
    assign parity_bit = ^shift_reg[DATA_WIDTH:0]; // XOR all data bits

endmodule
代码逻辑逐行解读
  1. parameter DATA_WIDTH = 8 ：允许用户在实例化时指定数据位数（5~8）。
  2. shift_reg <= {1'b1, data_in[DATA_WIDTH-1:0], 1'b0} ：构造待发送帧，低位为起始位(0)，高位补停止位(1)，中间为数据。
  3. baud_tick ：通过16倍过采样分频生成波特率节拍信号，用于驱动状态转移。
  4. bit_cnt ：跟踪已发送的数据位数量，达到 DATA_WIDTH 后跳转至校验或停止阶段。
  5. parity_bit = ^shift_reg[DATA_WIDTH:0] ：利用按位异或实现偶校验计算；若需奇校验，可额外取反。
  6. 状态机精准控制每一阶段的持续时间，保证符合UART时序规范。

该设计实现了全可编程帧结构，适用于多种工业协议（如Modbus RTU使用8-E-1）。

3.2.2 奇偶校验模式（无校验、奇校验、偶校验）的逻辑实现

奇偶校验是简单的错误检测手段。其实现依赖于对所有数据位执行XOR运算：

  • 偶校验 ：使整个数据字段（含校验位）中“1”的个数为偶数。
  • 奇校验 ：使“1”的个数为奇数。

在FPGA中，可通过组合逻辑实时计算：

wire [7:0] data_field = data_in[7:0];
wire even_parity = ^data_field;           // 偶校验位
wire odd_parity  = ~even_parity;          // 奇校验位

若启用校验功能，可在状态机中插入对应状态：

PARITY: begin
    if (baud_tick) begin
        txd <= (parity_mode == 2'b01) ? even_parity :
               (parity_mode == 2'b10) ? odd_parity : 1'bx;
        state <= STOP1;
    end
end

其中 parity_mode 为外部输入控制信号（0=禁用，1=偶校验，2=奇校验）。此方式兼顾灵活性与资源效率。

3.2.3 单/双停止位的选择机制及其影响

停止位数量由协议约定决定。在状态机中可通过条件判断切换路径：

STOP1: begin
    if (baud_tick) begin
        txd   <= 1'b1;
        state <= (STOP_BITS == 2) ? STOP2 : DONE;
    end
end

双停止位延长了帧间隔，有利于接收方重新同步，尤其在低质量线路中减少帧粘连风险。然而它也降低了有效吞吐率——以115200bps为例，增加一个停止位会使每字节多耗时约8.7μs。

建议在配置接口中暴露 STOP_BITS 参数，以便根据应用场景权衡性能与可靠性。

3.3 状态机建模在接收与发送过程中的应用

3.3.1 发送状态机（Idle → Start → Data → Parity → Stop）

发送状态机是UART行为级设计的核心。其工作流程如下：

stateDiagram-v2
    [*] --> Idle
    Idle --> Start : tx_en=1
    Start --> Data : send '0'
    Data --> Data : shift out bits
    Data --> Parity : bit_cnt==WIDTH
    Parity --> Stop1 : send parity
    Stop1 --> Stop2 : STOP_BITS==2
    Stop2 --> Done
    Stop1 --> Done : STOP_BITS==1
    Done --> Idle : tx_done

状态转换严格遵循时间顺序，每个状态仅在 baud_tick 到来时推进一步。这种同步有限状态机（FSM）确保了严格的时序控制。

关键设计要点：
  • 非阻塞式启动 ： tx_en 信号可随时置高，模块在当前帧结束后自动加载新数据。
  • 忙状态反馈 ：可通过添加 tx_busy 信号告知上层是否正在传输。
  • 中断支持 ： tx_done 可用于触发CPU中断或DMA请求。

3.3.2 接收状态机同步检测流程设计

接收状态机更为复杂，因其需处理异步输入。基本流程包括：

  1. 持续监测 rxd 引脚电平；
  2. 检测下降沿启动同步；
  3. 使用16倍采样确定起始位真实性；
  4. 连续采样数据位；
  5. 执行校验与停止位检查。
always_ff @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        state <= R_IDLE;
        sample_point <= 0;
    end else begin
        case (state)
            R_IDLE: begin
                if (rxd_sync == 0) begin // 下降沿检测
                    counter <= 0;
                    state   <= R_START_WAIT;
                end
            end
            R_START_WAIT: begin
                if (counter == 7) begin // 中心采样
                    if (rxd_mid == 0) // 确认为起始位
                        state <= R_DATA_SAMPLE;
                    else
                        state <= R_IDLE;
                end else
                    counter <= counter + 1;
            end
            R_DATA_SAMPLE: begin
                // 类似发送，逐位采样
            end
        endcase
    end
end

此处引入两级同步器消除亚稳态：

reg rxd_meta, rxd_sync;
always @(posedge clk) begin
    rxd_meta <= rxd_raw;
    rxd_sync <= rxd_meta;
end

确保异步信号安全进入同步域。

3.4 模块接口定义与顶层信号规划

3.4.1 输入输出端口的功能划分（clk, rst_n, tx_en, rx_data_ready等）

一个标准化UART IP核应具备清晰的接口定义：

信号名 方向 宽度 描述
clk 输入 1 主系统时钟
rst_n 输入 1 低电平复位
tx_en 输入 1 发送使能
tx_data 输入 8 待发数据
tx_busy 输出 1 正在发送
rx_data 输出 8 接收到的数据
rx_data_ready 输出 1 数据可用标志
rx_error 输出 2 帧错/校验错标志
rts , cts I/O 1 流控信号（可选）

该接口便于集成至AXI-Lite总线或微控制器子系统。

3.4.2 与上层处理器或逻辑单元的交互协议设计

推荐采用 握手协议 进行数据交换：

  • 发送侧 ：CPU写入数据 → 置 tx_en → 等待 tx_done 或轮询 tx_busy 。
  • 接收侧 ：模块置 rx_data_ready → CPU读取 rx_data → 清除标志。

亦可引入FIFO缓冲提升吞吐：

+-----------+     +---------+
|   CPU     |<--->| TX_FIFO |
+-----------+     +----+----+
                       |
                 +-----v-----+
                 | UART_TX   |
                 +-----------+

+-----------+     +---------+
|   CPU     |<--->| RX_FIFO |
+-----------+     +----^----+
                       |
                 +-----+-----+
                 | UART_RX   |
                 +-----------+

FIFO深度建议设为16~32级，结合 almost_full / almost_empty 信号实现流量控制。

综上所述，UART帧结构的设计不仅关乎协议合规性，更直接影响系统的兼容性、稳定性与扩展能力。通过精细化的状态机建模、可配置参数支持以及严谨的接口定义，可在FPGA平台上构建出高性能、工业级的串行通信核心模块。

4. 波特率发生器与异步同步机制实现

在FPGA中实现可靠的串口通信，核心挑战之一是解决时钟域差异问题。由于UART采用异步通信方式，发送端和接收端各自拥有独立的时钟源，没有共享的同步时钟信号。因此，如何精准地生成目标波特率，并在不确定的输入边沿到来时进行稳定采样，成为设计的关键。本章深入剖析波特率发生器的设计原理及其与异步信号处理机制的协同工作流程，重点聚焦于高精度时序控制、抗亚稳态策略以及超采样技术的应用。

4.1 波特率生成的数学基础与分频算法

4.1.1 常见波特率值（9600、115200等）对应的计数周期计算

在数字系统中，FPGA通常运行在一个固定的主时钟频率下（如50MHz或100MHz），而UART通信需要以特定的波特率（bit/s）发送或接收每一位数据。为了将高速系统时钟转换为符合波特率要求的低速位周期时钟，必须通过分频技术生成精确的时间基准。

假设系统时钟频率为 $ f_{clk} = 50\, \text{MHz} $，目标波特率为 $ BaudRate = 115200\, \text{bps} $，则每个比特持续的时间为：

T_{bit} = \frac{1}{BaudRate} = \frac{1}{115200} \approx 8.68\,\mu s

在此期间内，系统时钟跳变次数为：

N = f_{clk} \times T_{bit} = 50 \times 10^6 / 115200 \approx 434.03

这意味着每434个系统时钟周期对应一个波特率周期。若使用整数分频，则实际产生的波特率为：

BaudRate_{actual} = \frac{f_{clk}}{434} \approx 115184.3\, \text{bps}

误差约为 $ (115200 - 115184.3)/115200 \approx 0.0136\% $，小于UART协议允许的最大±3%误差范围，因此可接受。

下表列出了常见波特率在50MHz系统时钟下的理论分频系数及误差分析：

波特率 理论计数值 N 实际计数值（取整） 实际波特率 相对误差
9600 5208.33 5208 9600.61 +0.006%
19200 2604.17 2604 19201.23 +0.006%
38400 1302.08 1302 38402.46 +0.006%
57600 868.06 868 57603.7 +0.006%
115200 434.03 434 115184.3 -0.0136%

从表中可见，在50MHz时钟下，多数常用波特率均可通过整数分频实现较高精度。但在某些低频或非标准波特率场景中（如75bps），可能需引入小数分频机制。

4.1.2 固定分频与动态可调波特率方案比较

固定分频适用于单一速率通信场景，其实现简单、资源消耗少，常用于嵌入式调试接口。其典型VHDL代码如下：

-- 固定分频波特率发生器示例（50MHz -> 115200bps）
baud_gen_proc : process(clk, rst_n)
begin
    if rst_n = '0' then
        baud_count <= 0;
        baud_tick <= '0';
    elsif rising_edge(clk) then
        if baud_count >= 433 then  -- 计数0~433共434次
            baud_count <= 0;
            baud_tick <= '1';      -- 产生一个周期脉冲
        else
            baud_count <= baud_count + 1;
            baud_tick <= '0';
        end if;
    end if;
end process;

逻辑逐行解读：

  • 第3行：检测异步复位信号 rst_n ，低电平有效，清零计数器和输出标志。
  • 第5行：在系统时钟上升沿触发进程。
  • 第6行：判断是否达到预设阈值（433），因计数从0开始，共经历434个周期。
  • 第7–8行：若达到阈值，重置计数器并拉高 baud_tick 一个时钟周期，作为“使能”事件。
  • 第9–10行：否则递增计数器，保持 baud_tick 为低。

该方法优点是结构清晰、易于综合，但缺点是无法灵活切换波特率。

相比之下， 动态可调波特率发生器 支持运行时配置，适合多设备兼容或多模式通信系统。可通过查找表（LUT）或参数化模块实现：

-- 参数化波特率选择输入（例如：baud_sel[2:0]）
type baud_lut is array(0 to 7) of integer;
constant BAUD_DIV : baud_lut := (5208, 2604, 1302, 868, 434, 217, 108, 0);

-- 在进程中根据选择索引获取分频值
div_val <= BAUD_DIV(to_integer(unsigned(baud_sel)));

这种方式牺牲少量资源换取极大的灵活性，特别适用于需要自适应协商的工业现场设备。

4.2 高精度波特率发生器设计

4.2.1 基于计数器的模N分频器实现

最基础的波特率发生器基于模 $ N $ 计数器，其本质是一个向下或向上计数至阈值后翻转的定时器。以下是一个通用的向上计数型模块：

entity baud_generator is
    generic (
        CLK_FREQ_HZ : natural := 50_000_000;
        BAUD_RATE   : natural := 115_200
    );
    port (
        clk      : in  std_logic;
        rst_n    : in  std_logic;
        enable   : in  std_logic; -- 可选使能控制
        tick_out : out std_logic  -- 每bit周期输出一个脉冲
    );
end entity;

architecture rtl of baud_generator is
    constant DIVISOR : natural := CLK_FREQ_HZ / BAUD_RATE;
    signal count : natural range 0 to DIVISOR - 1 := 0;
begin
    process(clk, rst_n)
    begin
        if rst_n = '0' then
            count <= 0;
            tick_out <= '0';
        elsif rising_edge(clk) then
            if enable = '1' then
                if count = DIVISOR - 1 then
                    count <= 0;
                    tick_out <= '1';
                else
                    count <= count + 1;
                    tick_out <= '0';
                end if;
            else
                tick_out <= '0';
            end if;
        end if;
    end process;
end architecture;

参数说明：

  • CLK_FREQ_HZ ：系统主频，用于计算分频比。
  • BAUD_RATE ：期望波特率，决定每位时间长度。
  • DIVISOR ：编译期常量，表示每个波特周期所需的系统时钟数。
  • count ：自然数类型寄存器，限制范围以优化资源。
  • tick_out ：输出单周期脉冲，供状态机驱动移位操作。

此设计利用了VHDL的泛型机制，实现高度可重用性，适用于不同项目快速移植。

4.2.2 小数分频与相位累加技术提升精度

当整数分频无法满足高精度需求时（如 $ f_{clk}/BaudRate $ 非整数且误差超过±2%），可采用 小数分频 技术。其中最高效的方法是 Δ-Σ 调制 或 相位累加器（Phase Accumulator） 。

相位累加器原理如下：

定义一个 $ W $ 位累加器，每次增加一个“步长” $ K $，当最高位溢出时产生一个输出脉冲。平均输出频率为：

f_{out} = \frac{K}{2^W} \cdot f_{clk}

令其等于目标波特率：

K = \frac{BaudRate \cdot 2^W}{f_{clk}}

例如，$ f_{clk}=50\,\text{MHz}, BaudRate=115200, W=32 $，则：

K = \frac{115200 \cdot 2^{32}}{50 \times 10^6} \approx 100663.29 \Rightarrow \text{取整} = 100663

Verilog实现示例：

reg [31:0] phase_acc = 0;
wire baud_tick = phase_acc[31] ^ ($past(phase_acc[31])); // 溢出检测

always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        phase_acc <= 0;
    else
        phase_acc <= phase_acc + 32'd100663;
end

该方法可将长期平均误差降低至 ppm 级别，非常适合高稳定性通信系统。

graph TD
    A[System Clock 50MHz] --> B[Phase Accumulator]
    B -->|Step Size K| C{Overflow?}
    C -->|Yes| D[Baud Tick Output]
    C -->|No| E[Accumulate Phase]
    D --> F[UART State Machine]

上图展示了相位累加器如何将高频时钟转化为精确的波特率节拍信号，实现微调能力。

4.3 起始位检测与采样时机控制

4.3.1 异步输入信号的亚稳态风险分析

RS232_RX 信号来自外部设备，其变化边沿与FPGA内部时钟无任何相位关系，可能导致 亚稳态（Metastability） ——即触发器输出处于中间电压状态，需较长时间才能稳定，甚至传播错误信号。

例如，当RXD信号恰好在时钟上升沿附近变化时，D触发器可能无法正确锁存逻辑值，导致后续逻辑误判起始位。

4.3.2 多级同步触发器消除毛刺的方法

为缓解亚稳态，应使用至少两级同步寄存器对异步输入进行采样：

signal rx_meta, rx_sync : std_logic := '1';

process(clk, rst_n)
begin
    if rst_n = '0' then
        rx_meta <= '1';
        rx_sync <= '1';
    elsif rising_edge(clk) then
        rx_meta <= rx_in;           -- 第一级：捕获原始信号
        rx_sync <= rx_meta;         -- 第二级：进一步稳定
    end if;
end process;

两级寄存器显著降低亚稳态传播概率，MTBF（平均无故障时间）可提升数个数量级。

4.3.3 16倍超采样策略提升判决准确性

为准确识别起始位下降沿并确定最佳采样点，广泛采用 16倍超采样（16x Oversampling） 技术：

  • 使用波特率16倍频率对接收线进行连续采样；
  • 检测连续多个低电平样本确认起始位存在；
  • 在中间位置（第7~8个样本）开始对每位数据进行中心采样。

流程图如下：

stateDiagram-v2
    [*] --> IDLE
    IDLE --> WAIT_FALLING: rx_sync='0'
    WAIT_FALLING --> SAMPLING: detect falling edge
    SAMPLING --> DATA_SAMPLING: counter=8
    DATA_SAMPLING --> NEXT_BIT: counter=16
    NEXT_BIT --> STOP_CHECK: all bits done?
    STOP_CHECK --> IDLE: stop bit valid
    STOP_CHECK --> ERROR: invalid stop bit

该机制不仅提高了噪声容忍度，还能有效过滤短时干扰脉冲。

4.4 数据采样与边沿捕捉机制

4.4.1 下降沿检测电路设计（两级触发器同步后判别）

在完成信号同步后，需检测起始位的下降沿。可通过对比前后两个时钟周期的同步信号实现：

signal rx_prev : std_logic := '1';
signal start_det : std_logic;

-- 边沿检测逻辑
process(clk, rst_n)
begin
    if rst_n = '0' then
        rx_prev <= '1';
        start_det <= '0';
    elsif rising_edge(clk) then
        rx_prev <= rx_sync;
        start_det <= not rx_sync and rx_prev; -- Falling edge!
    end if;
end process;

参数说明：

  • rx_prev ：上一拍的同步信号。
  • start_det ：仅在一个周期内为高，可用于启动接收状态机。

该逻辑确保只有真实下降沿被识别，避免重复触发。

4.4.2 中心采样点锁定与抗干扰能力优化

一旦检测到起始位，应在该位中间位置进行采样，以避开边沿抖动区域。假设使用16倍采样率，则应在第7、8、9个样本处读取数据，并采用 多数表决法 增强鲁棒性。

例如：

-- 判断当前是否到达采样窗口中心
if baud16_count = 7 then
    sample_window <= true;
elsif baud16_count = 10 then
    sample_window <= false;
end if;

-- 在窗口内采集三次并取多数
if sample_window then
    sample_reg(2 downto 1) <= sample_reg(1 downto 0);
    sample_reg(0) <= rx_sync;
    data_bit <= (sample_reg(2) and sample_reg(1)) or
                (sample_reg(2) and sample_reg(0)) or
                (sample_reg(1) and sample_reg(0));
end if;

这种方法即使某个样本受噪声影响，仍能正确恢复原始数据。

此外，还可结合滤波窗口和CRC校验进一步提升可靠性，尤其适用于工业电磁干扰环境下的长距离通信。

综上所述，波特率发生器与异步同步机制构成了FPGA串口通信的“心跳”与“感官”，其设计质量直接决定了系统的稳定性与兼容性。通过合理选择分频策略、引入相位累加、实施多级同步与智能采样，可在资源受限条件下构建高性能UART子系统。

5. 串行数据发送模块（RS232_TX_BEHAV.vhd）实现

在FPGA系统中，串行数据发送模块是UART通信链路的主动输出端，其核心任务是将来自内部逻辑的并行字节数据按照RS232标准封装为符合时序要求的异步串行比特流。该模块的行为级设计不仅决定了通信的可靠性与效率，还直接影响到整个系统的实时响应能力和资源利用率。本章以 RS232_TX_BEHAV.vhd 这一典型VHDL行为描述文件为基础，深入剖析其状态机结构、寄存器控制机制、波特率同步策略以及对外接口协调方式，全面揭示从并行输入到串行输出全过程的技术细节。

5.1 发送模块的功能需求与设计目标

5.1.1 模块功能定位与系统角色

在典型的FPGA串口通信架构中，发送模块通常位于CPU或软核处理器与物理层之间，承担着协议转换和电平驱动前的数据准备职责。它接收上层逻辑提供的8位并行数据（如ASCII字符），并在使能信号触发后，依据预设的波特率、数据长度、校验模式和停止位配置，生成符合UART帧格式的串行信号序列。此过程需严格遵循时间约束，确保每个比特宽度等于1/波特率周期，并在起始位下降沿后精确延时采样点位置，避免因时钟偏差导致接收端误判。

此外，发送模块还需提供“忙”状态反馈信号（ tx_busy ），防止在当前帧未完成前被重复写入新数据造成冲突；同时支持可选的中断请求机制，在帧发送完毕后通知主机进行下一轮操作。这些特性共同构成了一个高鲁棒性、低延迟的异步传输通道，适用于工业监控、调试信息输出、传感器命令下发等多种应用场景。

5.1.2 帧结构配置灵活性要求

现代FPGA设计强调可重用性和参数化配置能力。因此，理想的发送模块应支持多种通信参数组合：

  • 数据位长度 ：5～8位可选；
  • 校验类型 ：无校验、奇校验、偶校验；
  • 停止位数量 ：1位或2位；
  • 波特率兼容性 ：通过外部分频器适配常见速率（如9600、19200、115200 bps）。

这种灵活性使得同一模块可在不同项目中复用，仅需调整顶层配置即可满足多设备互联需求。例如，在低功耗传感节点中使用7E1（7数据位、偶校验、1停止位）以节省带宽，而在高速PC通信中采用8N1（8数据位、无校验、1停止位）提升吞吐量。

5.1.3 有限状态机（FSM）的核心作用

为了保证发送流程的有序执行，模块采用有限状态机作为控制核心。FSM根据当前运行阶段切换状态，每一步都对应特定的操作与时序等待。典型的状态包括：

  • IDLE ：等待发送使能信号；
  • START ：输出低电平起始位；
  • DATA ：逐位移出数据位；
  • PARITY ：插入校验位（若启用）；
  • STOP1 / STOP2 ：输出高电平停止位。

该状态机由主时钟驱动，所有状态跳转均受控于计数器超时和控制信号联合判断，从而实现严格的时序控制。

stateDiagram-v2
    [*] --> IDLE
    IDLE --> START : tx_enable and not tx_busy
    START --> DATA : start_bit_done
    DATA --> PARITY : data_shift_complete
    DATA --> STOP1 : no_parity_enabled
    PARITY --> STOP1 : parity_sent
    STOP1 --> STOP2 : two_stop_bits_selected
    STOP1 --> IDLE : one_stop_bit_done
    STOP2 --> IDLE : stop2_done

图5.1.1 发送模块状态转移图（Mermaid格式）

上述流程图清晰展示了各状态之间的转换逻辑及其触发条件。例如，只有当用户激活 tx_enable 且当前不处于忙碌状态时，模块才会从 IDLE 进入 START 状态。而是否进入 PARITY 状态则取决于配置寄存器中的校验使能位。

5.1.4 波特率同步与计时精度保障

由于UART为异步通信协议，发送端必须依靠本地高精度时钟生成准确的时间间隔。为此，模块依赖一个由第四章所述波特率发生器提供的 tx_clk 信号——该信号频率为波特率的整数倍（通常为16倍），用于驱动内部比特计数器。

具体而言，每个比特持续时间为16个 tx_clk 周期。模块内部设置一个4位计数器 bit_count ，每当其达到15时即表示一个比特结束，并触发状态迁移。这种方式既能保证时间分辨率足够精细（误差小于6.25%），又便于硬件实现。

5.1.5 接口信号定义与交互机制

发送模块对外暴露一组标准化接口信号，便于与其他模块集成：

信号名 方向 位宽 功能说明
clk 输入 1 主系统时钟（如50MHz）
rst_n 输入 1 异步复位（低有效）
tx_enable 输入 1 启动发送请求
tx_data 输入 8 待发送的并行数据
tx_ready 输出 1 模块空闲可接收新数据
tx 输出 1 RS232串行输出信号（经电平转换）
tx_busy 输出 1 正在发送中标志

其中， tx_ready 与 tx_busy 形成互斥关系：当 tx_busy = '0' 时， tx_ready = '1' ，表示可以接受新的写操作。这种握手机制有效防止了数据覆盖问题。

5.1.6 FIFO缓冲与背压处理扩展

虽然基础版本的发送模块直接响应 tx_enable 信号，但在高负载场景下建议引入小型FIFO（先进先出队列）作为缓存层。FIFO可暂存多个待发字节，由发送模块自动逐个取出，无需CPU频繁干预。此时， tx_enable 变为 wr_en ，并与 full 标志配合实现背压控制。

此扩展显著提升了系统吞吐能力，尤其适合批量数据上传或日志打印等连续输出应用。后续第七章将详细介绍FIFO与TX模块的协同工作模式。

5.2 VHDL行为级代码解析与逻辑实现

5.2.1 实体声明与泛型参数化设计

以下是 RS232_TX_BEHAV.vhd 的实体定义部分，体现了良好的模块化与可配置性原则：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity RS232_TX_BEHAV is
    generic (
        DBIT      : integer := 8;           -- 数据位数 (5-8)
        SBIT      : integer := 1;           -- 停止位数 (1 or 2)
        PARITY_EN : boolean := false;       -- 是否启用校验
        PARITY_SEL: character := 'E'        -- 校验类型 ('O'=奇, 'E'=偶)
    );
    port (
        clk       : in  std_logic;
        rst_n     : in  std_logic;
        tx_enable : in  std_logic;
        tx_data   : in  std_logic_vector(7 downto 0);
        tx_ready  : out std_logic;
        tx        : out std_logic;
        tx_busy   : out std_logic
    );
end entity RS232_TX_BEHAV;
参数说明：
  • DBIT ：指定实际传输的数据位长度。注意输入 tx_data 始终为8位，但仅低 DBIT 位参与发送。
  • SBIT ：决定停止位个数。若为2，则最后输出两个高电平比特。
  • PARITY_EN ：控制是否计算并发送校验位。
  • PARITY_SEL ：选择奇校验或偶校验方式。

该泛型结构允许在实例化时灵活配置，极大增强了模块复用性。

5.2.2 架构体内部信号与状态定义

architecture Behavioral of RS232_TX_BEHAV is
    type state_type is (IDLE, START, DATA, PARITY, STOP1, STOP2);
    signal state_reg, next_state : state_type;

    signal bit_counter   : unsigned(3 downto 0);  -- 比特内计数 (0-15)
    signal bit_index     : integer range 0 to 7;  -- 数据位索引
    signal shift_reg     : std_logic_vector(7 downto 0);
    signal parity_bit    : std_logic;
begin
信号解释：
  • state_reg ：当前状态寄存器，同步更新；
  • next_state ：下一状态组合逻辑输出；
  • bit_counter ：用于计量每个比特所占的16个时钟周期；
  • bit_index ：记录正在发送的是第几个数据位（0~7）；
  • shift_reg ：并行加载待发数据后逐位右移；
  • parity_bit ：预计算的校验值，供 PARITY 状态使用。

5.2.3 状态机时序进程：主控逻辑实现

-- 状态寄存器更新
process(clk, rst_n)
begin
    if rst_n = '0' then
        state_reg <= IDLE;
    elsif rising_edge(clk) then
        state_reg <= next_state;
    end if;
end process;

该进程在每个上升沿捕获 next_state ，实现状态跃迁。复位时强制回到 IDLE ，确保安全启动。

5.2.4 组合逻辑进程：状态转移条件判定

process(state_reg, tx_enable, bit_counter, bit_index, PARITY_EN, SBIT)
begin
    case state_reg is
        when IDLE =>
            if tx_enable = '1' then
                next_state <= START;
            else
                next_state <= IDLE;
            end if;

        when START =>
            if bit_counter = 15 then
                next_state <= DATA;
            else
                next_state <= START;
            end if;

        when DATA =>
            if bit_index = DBIT - 1 and bit_counter = 15 then
                if PARITY_EN then
                    next_state <= PARITY;
                else
                    next_state <= STOP1;
                end if;
            else
                next_state <= DATA;
            end if;

        when PARITY =>
            if bit_counter = 15 then
                next_state <= STOP1;
            else
                next_state <= PARITY;
            end if;

        when STOP1 =>
            if bit_counter = 15 then
                if SBIT = 2 then
                    next_state <= STOP2;
                else
                    next_state <= IDLE;
                end if;
            else
                next_state <= STOP1;
            end if;

        when STOP2 =>
            if bit_counter = 15 then
                next_state <= IDLE;
            else
                next_state <= STOP2;
            end if;

        when others =>
            next_state <= IDLE;
    end case;
end process;
逻辑分析：
  • 在 IDLE 状态下，只要检测到 tx_enable='1' ，立即转入 START ；
  • START 持续16个周期（即1比特时间），之后进入数据位发送；
  • DATA 状态中，每次完成一位发送（ bit_counter=15 ）后 bit_index 递增，直到达到 DBIT-1 为止；
  • 若启用校验，则进入 PARITY 发送单个校验比特；
  • 最终根据 SBIT 决定是一个还是两个停止位；
  • 所有状态保持自身，除非满足跳转条件。

5.2.5 数据移位与输出生成逻辑

-- 移位寄存器与输出逻辑
process(clk, rst_n)
begin
    if rst_n = '0' then
        shift_reg <= (others => '1');
        bit_counter <= (others => '0');
        bit_index <= 0;
        tx <= '1';
        tx_busy <= '0';
        tx_ready <= '1';
    elsif rising_edge(clk) then
        -- 默认保持
        tx_busy <= '1';
        tx_ready <= '0';

        case state_reg is
            when IDLE =>
                tx <= '1';  -- 空闲为高
                bit_counter <= (others => '0');
                bit_index <= 0;
                tx_busy <= '0';
                tx_ready <= '1';
                if tx_enable = '1' then
                    shift_reg <= tx_data;
                end if;

            when START =>
                tx <= '0';  -- 起始位为低
                if bit_counter = 15 then
                    bit_counter <= (others => '0');
                else
                    bit_counter <= bit_counter + 1;
                end if;

            when DATA =>
                tx <= shift_reg(0);  -- LSB先行
                if bit_counter = 15 then
                    bit_counter <= (others => '0');
                    if bit_index < DBIT - 1 then
                        bit_index <= bit_index + 1;
                        shift_reg <= '0' & shift_reg(7 downto 1);
                    end if;
                else
                    bit_counter <= bit_counter + 1;
                end if;

            when PARITY =>
                tx <= parity_bit;
                if bit_counter = 15 then
                    bit_counter <= (others => '0');
                else
                    bit_counter <= bit_counter + 1;
                end if;

            when STOP1 | STOP2 =>
                tx <= '1';  -- 停止位为高
                if bit_counter = 15 then
                    bit_counter <= (others => '0');
                else
                    bit_counter <= bit_counter + 1;
                end if;

            when others => null;
        end case;
    end if;
end process;
关键点解读：
  • shift_reg 在 IDLE 状态下加载 tx_data ，随后在 DATA 状态逐位右移，LSB先发（小端序）；
  • tx 输出根据当前状态分别置为 0 （起始）、 shift_reg(0) （数据）、 parity_bit （校验）、 1 （停止）；
  • bit_counter 每周期加一，满15后清零并推进至下一状态；
  • tx_busy 仅在 IDLE 时为 0 ，其余均为 1 ； tx_ready 与之相反。

5.2.6 校验位生成模块

-- 计算校验位
parity_gen: process(shift_reg, PARITY_SEL)
    variable temp_parity : std_logic := '0';
begin
    if PARITY_EN then
        temp_parity := '0';
        for i in 0 to DBIT - 1 loop
            temp_parity := temp_parity xor shift_reg(i);
        end loop;
        if PARITY_SEL = 'O' then
            parity_bit <= not temp_parity;
        else
            parity_bit <= temp_parity;
        end if;
    else
        parity_bit <= '0';  -- 不使用时不关心
    end if;
end process;
参数说明：
  • 使用异或累加法计算所有数据位的总奇偶性；
  • 若为奇校验（ PARITY_SEL='O' ），则反转结果以确保整体为奇数个1；
  • 该过程为纯组合逻辑，无时钟依赖，延迟极小。

5.3 仿真验证与波形分析

5.3.1 测试平台构建示例

为验证模块正确性，需编写VHDL测试平台（Testbench）。关键激励如下：

-- 施加复位并启动发送
wait until rising_edge(clk);
rst_n <= '0';
wait for 100 ns;
rst_n <= '1';

-- 写入数据并使能发送
tx_data <= "01000001"; -- 'A'
tx_enable <= '1';
wait until falling_edge(clk);
tx_enable <= '0';

-- 观察tx信号变化

通过ModelSim仿真可得完整UART帧：起始位（0）+ 数据位（10000010，LSB在前）+ 停止位（1），共10位。

5.3.2 典型波形特征对照表

时间段 信号表现 对应内容
T0 tx = 1 → 0 起始位开始
T0+1bit tx 依次为1,0,0,0,0,0,1,0 数据’A’(0x41)反序发送
T0+9bit tx = 1 单停止位
整体跨度 约1.04ms @ 9600bps 总帧长

该波形完全符合RS232电气规范与时序要求，证明模块功能正确。

5.4 性能优化与工程实践建议

5.4.1 减少组合环路与亚稳态风险

尽管本设计主要为同步逻辑，但仍应注意避免在状态机中引入反馈路径过长的问题。建议将 next_state 计算独立成纯组合块，并加入适当的综合约束：

-- Synthesis directive to optimize FSM encoding
attribute fsm_encoding : string;
attribute fsm_encoding of state_type : type is "one_hot";

使用独热码编码可减少状态译码延迟，提高时序收敛性。

5.4.2 支持动态参数切换

在某些应用中可能需要运行时更改波特率或校验方式。此时应将泛型改为端口输入信号，并增加配置寄存器模块，实现动态重配置功能。

5.4.3 面积与速度权衡

对于资源受限的FPGA（如Spartan-7），可通过简化 bit_counter 为模16计数器并共享给所有状态来节省LUT资源。而对于高速应用（如1Mbps以上），建议采用双时钟域设计，分离系统时钟与高速波特率时钟，提升稳定性。

通过以上详尽分析可见， RS232_TX_BEHAV.vhd 不仅实现了基本的UART发送功能，更具备高度可配置性与强健的时序控制机制，是构建可靠FPGA串口系统的基石组件。

6. 串行数据接收模块（RS232_RX_BEHAV.vhd）实现

在FPGA实现的串口通信系统中，接收模块承担着从异步串行比特流中准确提取并还原原始并行数据的核心任务。由于外部设备发送的数据到达时间不可预测、信号电平易受噪声干扰，且FPGA内部时钟与远端UART时钟完全独立，因此接收端必须具备强大的同步能力、抗干扰机制和精确的采样控制逻辑。本章以行为级VHDL设计文件 RS232_RX_BEHAV.vhd 为核心，深入剖析其状态机架构、采样策略、错误检测机制以及与系统其他模块的协同方式，展示如何构建一个高鲁棒性、可配置性强的UART接收器。

6.1 接收模块整体架构与状态机设计

6.1.1 异步接收的基本挑战与设计目标

UART作为异步通信协议，不依赖共享时钟线，仅通过预设波特率协调收发双方的位周期。这种机制虽然简化了物理连接，但也带来了显著的技术难题：首先是 时钟漂移 问题，若本地FPGA主频与远程设备波特率存在微小偏差，累积误差可能导致采样点偏移；其次是 起始边沿不确定性 ，串行数据帧的开始时刻完全随机，无法通过固定延迟预测；最后是 电气噪声引入的误判风险 ，尤其是在工业环境中长距离传输时，可能造成虚假下降沿触发。

为应对上述挑战，接收模块的设计需满足以下核心目标：
- 精准起始位识别 ：能可靠捕捉有效起始位，排除毛刺干扰；
- 多倍超采样机制 ：采用16倍于波特率的高频时钟进行多次采样，提升判决准确性；
- 多数表决抗噪 ：对每一位进行多次采样后使用“三取二”或“五取三”等投票算法抑制噪声；
- 灵活帧格式支持 ：兼容5~8位数据长度、奇/偶/无校验、单/双停止位等多种配置；
- 完整错误标志输出 ：实时反馈帧错误（FE）、溢出错误（OE）、奇偶错误（PE）等异常状态。

这些功能最终由有限状态机（FSM）统一调度，在 RS232_RX_BEHAV.vhd 中体现为清晰的状态流转逻辑。

6.1.2 接收状态机结构分析

接收模块采用三段式状态机建模，分别对应当前状态寄存、下一状态组合逻辑判断及输出逻辑生成。主要状态包括：

type rx_state is (IDLE, START_BIT, DATA_BITS, PARITY_BIT, STOP_BIT);
状态 功能描述
IDLE 等待RX线上出现有效下降沿，表示新帧即将开始
START_BIT 确认起始位有效性，并锁定采样中心点
DATA_BITS 按顺序逐位采集数据位，共N位（可配置）
PARITY_BIT 若启用校验，则在此阶段读取并验证校验位
STOP_BIT 检测停止位是否为高电平，完成帧完整性检查

该状态转换流程可通过如下 Mermaid 流程图直观表达：

stateDiagram-v2
    [*] --> IDLE
    IDLE --> START_BIT : 检测到下降沿
    START_BIT --> DATA_BITS : 完成起始位采样
    DATA_BITS --> PARITY_BIT : 数据位接收完毕
    PARITY_BIT --> STOP_BIT : 校验位处理完成
    DATA_BITS --> STOP_BIT : 无校验模式
    STOP_BIT --> IDLE : 停止位有效 → 接收成功
    STOP_BIT --> IDLE_ERROR : 停止位无效 → 帧错误

此状态机确保每一帧都经过严格的时序控制和完整性验证，避免非法数据进入后续处理环节。

6.1.3 关键参数定义与接口信号说明

以下是 RS232_RX_BEHAV.vhd 的顶层端口声明示例：

entity RS232_RX_BEHAV is
    generic (
        CLK_FREQ    : integer := 50_000_000;  -- 系统主频 (Hz)
        BAUD_RATE   : integer := 115200;     -- 波特率
        DATA_WIDTH  : integer := 8;          -- 数据位宽 (5-8)
        PARITY_EN   : boolean := false;      -- 是否启用校验
        PARITY_ODD  : boolean := true;       -- 奇校验(true)/偶校验(false)
        STOP_BITS   : integer := 1           -- 停止位数 (1 or 2)
    );
    port (
        clk         : in  std_logic;
        rst_n       : in  std_logic;
        rx_line     : in  std_logic;         -- 串行输入线（经电平转换）
        rx_data     : out std_logic_vector(DATA_WIDTH-1 downto 0);
        rx_valid    : out std_logic;         -- 数据有效标志
        frame_error : out std_logic;         -- 帧错误标志
        parity_error: out std_logic;         -- 奇偶错误标志
        oe_error    : out std_logic          -- 溢出错误标志
    );
end entity;
参数说明：
参数名 含义 典型值
CLK_FREQ FPGA系统主时钟频率 50 MHz / 100 MHz
BAUD_RATE 目标通信波特率 9600, 19200, 115200
DATA_WIDTH 每帧数据位数量 5～8
PARITY_EN 是否开启奇偶校验 true/false
PARITY_ODD 校验类型选择 true=奇校验
STOP_BITS 停止位个数 1 或 2
输入输出信号解释：
  • rx_line : 外部串行输入信号，来自MAX232等电平转换芯片的TTL输出。
  • rx_data : 解包后的并行数据，宽度由 DATA_WIDTH 决定。
  • rx_valid : 高脉冲表示一帧数据已正确接收并就绪。
  • 错误标志位用于上层处理器进行异常处理或重传决策。

6.2 起始位检测与时钟同步机制

6.2.1 异步信号同步化处理

由于 rx_line 是外部异步信号，直接接入FPGA可能引发亚稳态（metastability），导致逻辑误判。为此，必须通过两级或多级D触发器进行同步处理：

signal rx_sync1, rx_sync2 : std_logic;

process(clk) begin
    if rising_edge(clk) then
        rx_sync1 <= rx_line;
        rx_sync2 <= rx_sync1;
    end if;
end process;

rx_clean <= rx_sync2; -- 同步后干净信号

逐行逻辑分析 ：

  • 第一行定义两个中间寄存器 rx_sync1 , rx_sync2 ，用于打拍延时；
  • 在每个上升沿，先将原始 rx_line 锁入 rx_sync1 ；
  • 下一周期再将其传递至 rx_sync2 ；
  • 经过两个时钟周期后，信号稳定输出为 rx_clean ；
  • 这种双触发器同步法可大幅降低亚稳态概率，尤其适用于跨时钟域场景。

6.2.2 下降沿检测电路设计

为了启动接收过程，必须检测 rx_clean 上的下降沿：

signal rx_prev : std_logic;

process(clk) begin
    if rising_edge(clk) then
        rx_prev <= rx_clean;
    end if;
end process;

falling_edge_det <= (not rx_clean) and rx_prev;

逻辑解析 ：

  • rx_prev 存储前一时钟周期的 rx_clean 值；
  • 当前周期若 rx_clean = '0' 且 rx_prev = '1' ，则构成下降沿；
  • 输出 falling_edge_det 为高一个时钟周期，可用于触发状态机跳转；
  • 此方法简单高效，广泛应用于边缘检测场景。

6.2.3 超采样时钟生成与中心采样定位

为提高采样精度，通常使用16倍波特率时钟对每位进行多次采样。例如，当波特率为115200 bps时，每位持续时间为约8.68 μs，对应16×采样间隔约为542 ns。若系统时钟为50 MHz（周期20 ns），则每波特位需计数约434次。

constant OVERSAMPLE_COUNT : integer := CLK_FREQ / (BAUD_RATE * 16);

signal oversample_counter : integer range 0 to OVERSAMPLE_COUNT;
signal bit_clock_enable   : std_logic;

在 START_BIT 状态中，一旦检测到下降沿，立即启动计数器，目标是在第7～9个采样点（即位中期）进行首次采样，从而避开边沿抖动区。

-- 在START_BIT状态下
if oversample_counter = OVERSAMPLE_COUNT * 8 then  -- 中心附近
    sample_point <= '1';
else
    sample_point <= '0';
end if;

参数意义 ：

  • OVERSAMPLE_COUNT * 8 表示半个位周期（16分频下的第8个区间）；
  • 实际应用中常选择第7或8个采样点作为主采样时机；
  • 多数表决可在该窗口前后各扩展若干点以增强容错性。

6.3 数据采样与重构机制

6.3.1 多数表决法提升抗噪能力

对于每一位（尤其是起始位和数据位），采用“16倍采样 + 三中取二”策略：

type sample_array is array(0 to 15) of std_logic;
signal bit_samples : sample_array;
signal majority_vote : std_logic;

-- 伪代码：收集16个样本
for i in 0 to 15 loop
    wait until oversample_clk_edge;
    bit_samples(i) <= rx_clean;
end loop;

-- 投票统计
vote_count := 0;
for i in 0 to 15 loop
    if bit_samples(i) = '1' then
        vote_count := vote_count + 1;
    end if;
end loop;

if vote_count >= 8 then
    majority_vote <= '1';
else
    majority_vote <= '0';
end if;

优势分析 ：

  • 即使有少数样本因噪声翻转，只要多数保持一致即可正确恢复；
  • 可抵抗短时脉冲干扰，如电磁干扰引起的尖峰；
  • 特别适合低质量线路或未屏蔽电缆环境。

6.3.2 数据位移位与并行重组

接收到的每一位依次移入移位寄存器：

signal shift_reg : std_logic_vector(DATA_WIDTH-1 downto 0) := (others => '0');
signal bit_index : integer range 0 to 7;

-- 在DATA_BITS状态中
shift_reg(bit_index) <= majority_vote;
bit_index <= bit_index + 1;

-- 所有数据位接收完成后
rx_data <= shift_reg;

执行流程说明 ：

  • 初始化 shift_reg 为全0；
  • 每接收一位，按顺序填充 bit_index 对应位置；
  • 接收结束后整体赋值给输出端口 rx_data ；
  • 注意：LSB先行（Little Endian），符合UART标准。

6.3.3 奇偶校验逻辑实现

若启用校验，需计算预期校验值并与实际接收到的校验位比较：

expected_parity : std_logic;
actual_parity   : std_logic;

-- 计算应有校验值
parity_temp := '0';
for i in 0 to DATA_WIDTH-1 loop
    parity_temp := parity_temp xor shift_reg(i);
end loop;

if PARITY_ODD then
    expected_parity <= parity_temp;
else
    expected_parity <= not parity_temp;
end if;

-- 接收校验位后对比
if actual_parity /= expected_parity then
    parity_error <= '1';
else
    parity_error <= '0';
end if;

关键点 ：

  • 奇校验要求所有数据位+校验位中‘1’的数量为奇数；
  • 偶校验则为偶数；
  • 若不符，则置位 parity_error ，供CPU处理。

6.4 错误检测与空闲状态管理

6.4.1 帧错误（Frame Error）判定

帧错误发生在停止位未被正确识别时。根据协议，停止位应为高电平：

-- 在STOP_BIT状态采样
stop_bit_sample := majority_vote; -- 多数表决结果

if stop_bit_sample /= '1' then
    frame_error <= '1';
else
    frame_error <= '0';
end if;

应用场景 ：

  • 发送方提前终止传输；
  • 波特率严重不匹配导致采样错位；
  • 线路断开或接地异常。

6.4.2 溢出错误（Overrun Error）处理

当上一帧尚未被读取，新帧已到达时发生溢出：

signal data_ready_flag : std_logic := '0';

-- 新帧开始但旧数据未清空
if falling_edge_det = '1' and data_ready_flag = '1' then
    oe_error <= '1';  -- 溢出错误标志
else
    oe_error <= '0';
end if;

-- CPU读取后清除标志
if read_pulse = '1' then
    data_ready_flag <= '0';
end if;

交互机制 ：

  • data_ready_flag 表示当前有有效数据待读取；
  • 若新帧到来而标志仍为高，则触发 oe_error ；
  • CPU通过读操作清除标志，恢复接收能力。

6.4.3 空闲检测与断开判断

长时间无活动可视为链路中断：

signal idle_timer : integer := 0;
constant IDLE_TIMEOUT : integer := CLK_FREQ * 10; -- 10秒

process(clk)
begin
    if rising_edge(clk) then
        if rx_clean = '1' then
            idle_timer <= 0;
        elsif idle_timer < IDLE_TIMEOUT then
            idle_timer <= idle_timer + 1;
        end if;
        if idle_timer = IDLE_TIMEOUT then
            link_status <= "DISCONNECTED";
        end if;
    end if;
end process;

用途 ：

  • 用于监控通信链路健康状态；
  • 可触发自动重连或报警机制；
  • 在工业控制系统中尤为重要。

综上所述， RS232_RX_BEHAV.vhd 不仅实现了基本的串行到并行转换，更集成了完整的同步、抗噪、错误检测与状态反馈机制，构成了一个高度可靠、工程可用的接收模块。结合ModelSim仿真验证（见第七章），其在多种波特率、噪声环境下均表现出优异稳定性，为构建完整FPGA串口通信系统奠定了坚实基础。

7. FPGA串口通信系统整体架构与实战部署

7.1 系统顶层模块集成设计

在完成UART发送（RS232_TX_BEHAV）与接收（RS232_RX_BEHAV）模块的独立开发后，需将其整合为一个完整的双工串口通信系统。顶层实体 uart_top 负责协调各子模块之间的数据流和控制信号，形成标准化、可复用的IP核结构。

以下为典型的顶层VHDL模块接口定义：

entity uart_top is
    generic (
        CLK_FREQ    : integer := 50_000_000;  -- 系统时钟频率 (Hz)
        BAUD_RATE   : integer := 115200      -- 波特率设置
    );
    port (
        clk         : in  std_logic;
        rst_n       : in  std_logic;
        -- RS232 物理层接口
        rs232_rx    : in  std_logic;
        rs232_tx    : out std_logic;
        -- CPU 接口（如连接MicroBlaze或状态机控制器）
        wr_en       : in  std_logic;                     -- 写使能（发起发送）
        rd_en       : in  std_logic;                     -- 读使能（清除接收标志）
        tx_data     : in  std_logic_vector(7 downto 0);  -- 要发送的数据
        rx_data     : out std_logic_vector(7 downto 0);  -- 接收到的数据
        rx_valid    : out std_logic;                     -- 数据有效标志
        tx_ready    : out std_logic                      -- 发送器空闲标志
    );
end entity;

该顶层设计通过内部例化以下关键组件实现功能集成：

模块名称 功能描述
baud_gen 生成发送与接收所需的波特率时钟（如115200bps对应约8.68μs周期）
fifo_tx / fifo_rx 可选异步FIFO缓冲，提升突发数据处理能力
rs232_tx_behav 行为级发送机，支持起始位、校验、停止位封装
rs232_rx_behav 接收机，具备16倍超采样与多数判决机制
interrupt_ctrl 中断生成逻辑（可选），用于通知CPU有新数据到达
graph TD
    A[clk, rst_n] --> B(baud_gen)
    B --> C[tx_clk]
    B --> D[rx_clk]
    E[wr_en + tx_data] --> F(fifo_tx)
    F --> G(rs232_tx_behav)
    G --> H[rs232_tx]
    I[rs232_rx] --> J(rs232_rx_behav)
    J --> K(fifo_rx)
    K --> L[rx_data, rx_valid]
    M[rd_en] --> K
    style H fill:#f9f,stroke:#333
    style I fill:#bbf,stroke:#333

上述流程图展示了从CPU写入到物理输出，以及从引脚输入到数据提取的完整路径，体现了模块间的协同关系。

7.2 开发平台部署与管脚约束配置

以Xilinx Artix-7 Basys3开发板为例，使用Vivado进行工程构建。首先需完成 XDC约束文件 配置，明确物理引脚映射与时钟规格：

# XDC Constraints File: uart.xdc
set_property PACKAGE_PIN J15 [get_ports clk];    # 50MHz on-board clock
set_property IOSTANDARD LVCMOS33 [get_ports clk]

set_property PACKAGE_PIN G14 [get_ports rs232_rx]; # RX pin
set_property IOSTANDARD LVCMOS33 [get_ports rs232_rx]

set_property PACKAGE_PIN F14 [get_ports rs232_tx]; # TX pin
set_property IOSTANDARD LVCMOS33 [get_ports rs232_tx]

set_property PACKAGE_PIN E3  [get_ports rst_n];    # Active-low reset button
set_property IOSTANDARD LVCMOS33 [get_ports rst_n]

# Clock constraint
create_clock -period 20.000 -name sys_clk_pin -waveform {0 10} [get_ports clk]

此外，在综合阶段应启用适当的优化策略，确保关键路径满足时序要求：

# 启用寄存器复制与流水线优化
set_property SEVERITY {Warning} [get_drc_checks NSTD-1]
set_property SEVERITY {Warning} [get_drc_checks UCIO-1]

# 设置最大延迟约束（针对接收路径）
set_max_delay -from [get_pins rs232_rx_reg[*]/C] -to [get_pins *baud_counter*/D] 10.0

7.3 实战功能验证与通信测试

部署至硬件后，通过PC端使用 PuTTY 或 Tera Term 连接FPGA串口（COM端口选择正确，波特率设为115200，8N1格式）。以下是几种典型测试场景及其预期行为：

测试模式 操作步骤 预期结果
字符回显 PC发送字符’a’ FPGA立即回传’a’
命令响应 发送”HELLO\r” 回复”WELCOME TO FPGA UART!”
批量上传 发送”BULK:100” 连续返回100个递增字节（0x00~0x63）
错误检测 故意错配波特率 接收端产生帧错误标志（frame_error）

Verilog中可通过简单状态机实现命令解析逻辑：

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        state <= IDLE;
    end else begin
        case (state)
            IDLE: if (rx_valid && rx_data == "H") state <= WAIT_E;
            WAIT_E: if (rx_data == "E") state <= WAIT_L1;
            // ... 继续匹配 "ELLO"
            MATCHED: begin
                trigger_response <= 1'b1;
                state <= IDLE;
            end
            default: state <= IDLE;
        endcase
    end
end

利用 SignalTap II Logic Analyzer（Intel）或 ILA（Xilinx） 插入观测点，可实时捕获如下信号波形：
- rs232_rx 上的原始电平变化
- rx_sampled 在16倍频下的采样序列
- rx_state 的状态跳转过程
- tx_shift_reg 移位输出轨迹

7.4 工程结构建议与调试清单

推荐的标准工程目录结构如下，便于团队协作与版本管理：

uart_project/
├── src/
│   ├── rs232_tx_behav.vhd
│   ├── rs232_rx_behav.vhd
│   └── uart_top.vhd
├── sim/
│   ├── tb_uart.vhd
│   └── waveform.do
├── constraints/
│   └── uart.xdc
├── ip/
│   └── fifo_8x256.xci
├── scripts/
│   └── run_synth.tcl
└── doc/
    └── interface_spec.pdf

常见故障排查清单（Checklist）：

故障现象 可能原因 解决方案
无法收到任何数据 波特率不匹配 核对CLK_FREQ与BAUD_RATE计算
收到乱码 电平未转换 检查MAX232是否正常供电
发送卡死 tx_ready未正确反馈 查看发送状态机是否陷入ERROR态
数据丢失 无FIFO缓冲导致溢出 添加异步FIFO保护接收端
PC端显示“端口被占用” 其他程序占用了COM口 关闭重复打开的终端软件
SignalTap抓不到信号 未启用ILA核心或触发条件错误 设置正确的触发边沿与深度

通过以上系统化集成、约束、验证与调试流程，开发者可在真实FPGA平台上快速构建稳定可靠的RS232通信链路，支撑更复杂的嵌入式应用如远程配置、日志输出、传感器联网等任务。

本文还有配套的精品资源，点击获取 menu-r.4af5f7ec.gif

简介：串口FPGA程序利用可编程逻辑器件FPGA实现RS232和UART串行通信协议，充分发挥FPGA的灵活性与并行处理优势。本程序涵盖电平转换、数据帧格式解析、同步机制、错误校验、波特率生成、FIFO缓冲及中断处理等关键环节，包含发送与接收模块的完整设计（如RS232_TX_BEHAV.vhd和RS232_RX_BEHAV.vhd），适用于多种嵌入式与工业通信场景。该设计结构清晰、稳定可靠，是掌握FPGA串行通信开发的实用范例。


本文还有配套的精品资源，点击获取

Logo
openvela

openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。

更多推荐

JavaSE-16

底层初始:内部有个 transient Object[] elementData→ 就是一个 Object 类型的数组,啥都能存,默认没放元素时,数组是空数组,一添加数据,才会真正分配空间。) { // 有没有下一个。set(int index, Object e)：将指定索引处的元素，替换成指定的元素，返回值为替换前的元素。add(int index, Object e)：在指定位置插入元素,指

avatar openvela

小米开源 OmniVoice：3 秒克隆人声、600 种语言、中文吊打 ElevenLabs，免费商用！

ElevenLabs 能做的，OmniVoice 都能做。它免费、开源、支持本地部署，并覆盖 600+ 语言。600+ 语言Apache-2.0中文 WER 0.84%3 秒音频克隆人声。

avatar openvela

【AIGC行业前沿】2026年5月AIGC行业前沿模型发布动态（5月10-5月17）

近期AI领域迎来多项重要更新：百度发布文心5.1大模型，参数效率显著提升；HiDream开源8B图像生成模型HiDream-O1-Image；Thinking Machines推出实时交互模型TML-Interaction-Small；OpenBMB开源端侧多模态模型MiniCPM-V 4.6。此外，Claude Opus 4.7快速模式上线API，Jina AI发布四模态嵌入模型，Percept

avatar openvela
