一文看懂 | 奥尔特云DH-MQTT18智能AI摄像机
DH-MQTT18智能AI摄像机是一款基于ASR1606IoT平台的4G全网通智能视频监控设备，专为动环监控场景设计。设备集成摄像头采集、视频流上传、传感器数据采集与MQTT上报功能，支持远程实时监控与数据管理。
一、产品
DH-MQTT18智能AI摄像机是一款基于ASR1606IoT平台的4G全网通智能视频监控设备，专为动环监控场景设计。设备集成摄像头采集、视频流上传、传感器数据采集与MQTT上报功能，支持远程实时监控与数据管理。
二、核心亮点
- 4G CAT1全网通，通电上网，扫码直接添加
- MJPEG视频流实时上传云端，支持远程实时预览
- MQTT多链路数据上报，传感器数据实时监控
- 支持语音对讲，远程喊话
- 支持OTA远程固件升级
- 支持512GBTF卡本地存储
三、产品特性
|
特性 |
说明 |
|
图像传感器 |
30万像素高清摄像头，支持VGA(640×480)分辨率 |
|
视频编码 |
MJPEG编码，支持JPEG质量1-100可调 |
|
视频帧率 |
4G网络：15fps；本地预览：3fps |
|
网络制式 |
4G CAT1全网通，支持移动/联通/电信 |
|
通信协议 |
HTTP、MQTT、Modbus 、RTU、TCP/IP |
|
双向对讲 |
支持拾音与双向语音对讲，板载 8Ω 2W功放 |
|
数据上报 |
支持温湿度、电流、光照度等多传感器数据采集与上报 |
|
云台控制 |
支持水平/垂直双轴云台电机驱动 |
|
本地存储 |
支持 512GB TF 卡存储 |
|
OTA升级 |
支持远程固件升级 |
|
补光照明 |
支持红外灯/白光灯双光源补光 |
|
人体感应 |
支持人体红外传感器/毫米波雷达 |

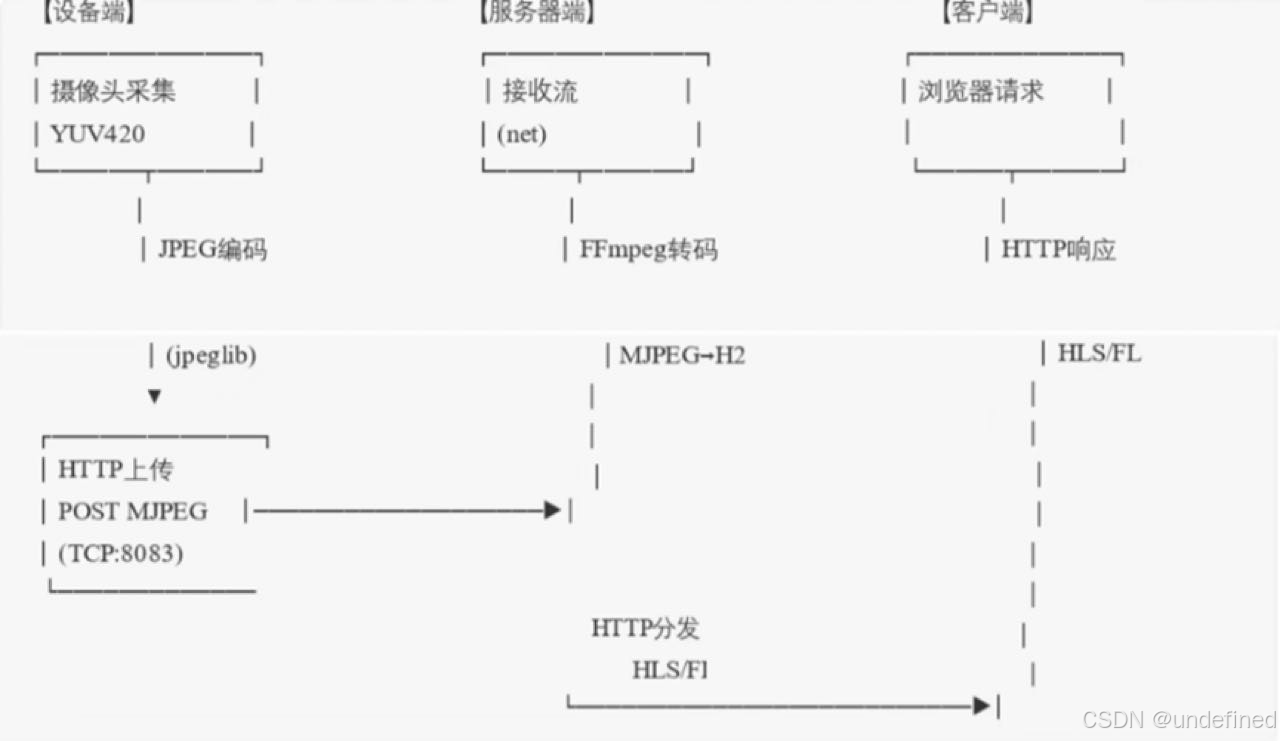

四、产品架构
五、产品功能
5.1视频功能
|
功能 |
说明 |
|
视频采集 |
摄像头采集YUV420数据，JPEG编码输出 |
|
视频上传 |
通过 HTTP POST将MJPEG流实时上传至云端服务器 |
|
本地预览 |
支持本地HTTP MJPEG流服务（可配置开关） |
|
分辨率 |
VGA (640×480) |
|
帧率控制 |
上传帧率可配置，默认15fps |
|
断线重连 |
内置网络断线重连机制，默认5秒间隔 |
5.2网络功能
|
功能 |
说明 |
|
4G网络 |
LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 |
|
网络协议 |
TCP/IP、HTTP、MQTT、NTP、DHCP、DNS |
|
MQTT链路 |
支持三链路MQTT连接，数据同步上报 |
|
P2P穿透 |
支持P2P直连，无需公IP |
|
远程监控 |
支持手机 APP（iOS/Android）、电脑远程监控 |
5.3传感器
|
功能 |
说明 |
|
温湿度采集 |
通过Modbus RTU 读取温湿度传感器 |
|
电流采集 |
支持8路电流检测，带校准功能 |
|
光照度采集 |
支持光照度传感器数据读取 |
|
继电器控制 |
支持2路继电器输出控制 |
|
RS485通信 |
支持RS485工业总线通信 |
|
GPIO扩展 |
支持多路GPIO输入输出 |
5.4音频功能
|
功能 |
说明 |
|
音频输入 |
板载麦克风，支持环境音采集 |
|
音频输出 |
板载功放，8Ω 2W扬声器输出 |
|
双向对讲 |
支持远程双向语音对讲 |
5.5智能功能
|
功能 |
说明 |
|
OTA升级 |
支持远程固件升级，升级失败自动回滚 |
|
自动校时 |
支持NTP网络对时 |
|
状态指示 |
LED状态指示灯，显示网络/运行状态 |
|
远程配置 |
支持通过MQTT下发配置参数 |
|
断线保护 |
4G掉线自动重连保护机制 |

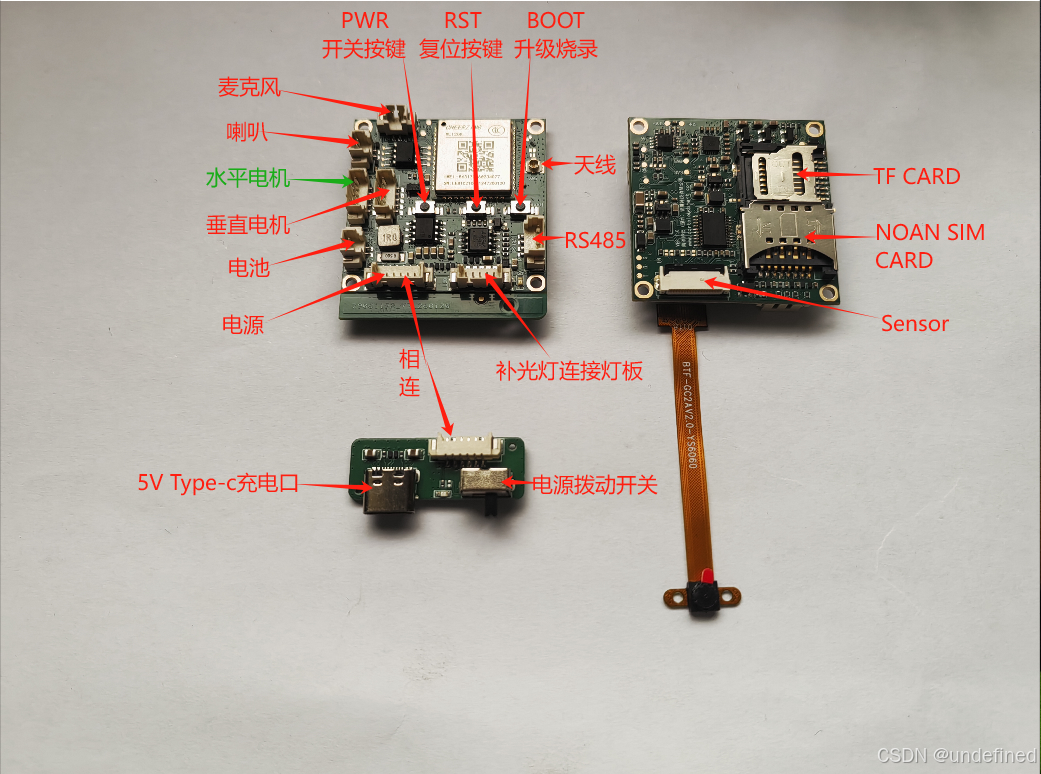

六、硬件接口
6.1主板接口
|
接口类型 |
说明 |
|
电源输入 |
5V 2A Type-C接口，支持数据通讯 |
|
电池接口 |
5000mAh锂电池插座式接口 |
|
摄像头接口 |
SPI/CSI摄像头模组接口 |
|
SIM/TF卡槽 |
双层连体二合一SIM卡+TF卡槽 |
|
音频接口 |
麦克风输入、扬声器输出 |
|
云台电机 |
水平电机、垂直电机驱动接口 |
|
补光灯接口 |
红外灯/白光灯 PWM控制接口 |
|
RS485接口 |
A/B差分信号接口 |
|
GPIO接口 |
多路通用输入输出接口 |
|
复位按键 |
RST硬件复位按键 |
|
天线接口 |
4G外置天线接口 |
6.2拓展板接口
|
接口类型 |
说明 |
|
TF Card |
MicroSD卡槽，支持512GB |
|
Nano SIM Card |
4G物联网SIM卡槽 |
|
Sensor FPC |
传感器模组FPC接口 |
七、技术规格
7.1视频规格
|
项目 |
规格 |
|
编码格式 |
MJPEG (JPEG) |
|
分辨率 |
640×480 (VGA) |
|
帧率 |
15fps (4G上传) / 3fps (本地预览) |
|
JPEG质量 |
1-100可调 |
|
帧缓冲 |
640KB |
7.2网络规格
|
项目 |
规格 |
|
网络制式 |
4G LTE CAT1 |
|
频段-FDD |
B1/B3/B5/B8 |
|
频段-TDD |
B34/B38/B39/B40/B41 |
|
协议支持 |
TCP/IP、HTTP、MQTT、NTP、DHCP、DNS |
|
服务器端口 |
HTTP: 8083 / MQTT: 1883 |
7.3平台规格
|
项目 |
规格 |
|
主控芯片 |
ASR1606 |
|
SDK |
KingSDK V2 |
|
平台 |
ASRprj |
|
项目型号 |
DH-OORT-MQTT18 |
|
软件版本 |
20240425001 |
7.4电源规格
|
项目 |
规格 |
|
输入电压 |
DC 5V |
|
输入电流 |
2A (Max) |
|
电池容量 |
5000mAh (选配) |
|
充电接口 |
Type-C |
7.5环境规格
|
项目 |
规格 |
|
工作温度 |
-30℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
10%~90% RH (无凝结) |
|
防护等级 |
IP66 (选配) |
八、接线说明

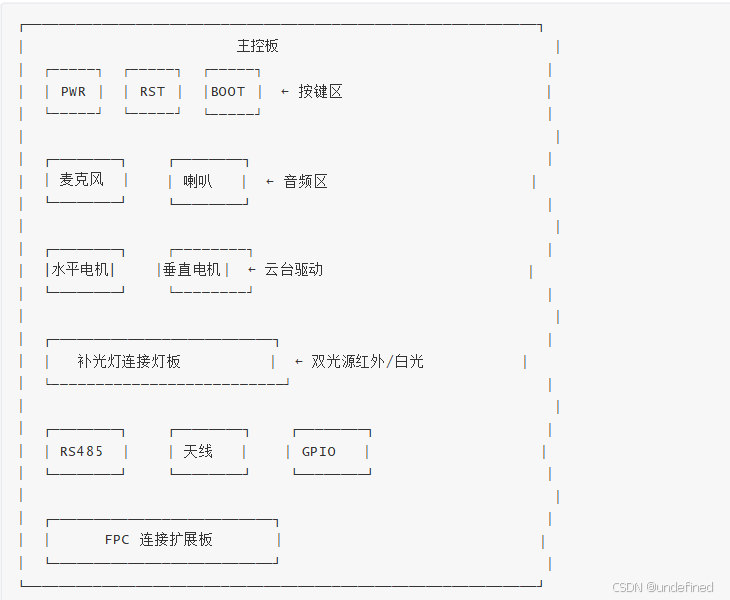

8.1主板接线图

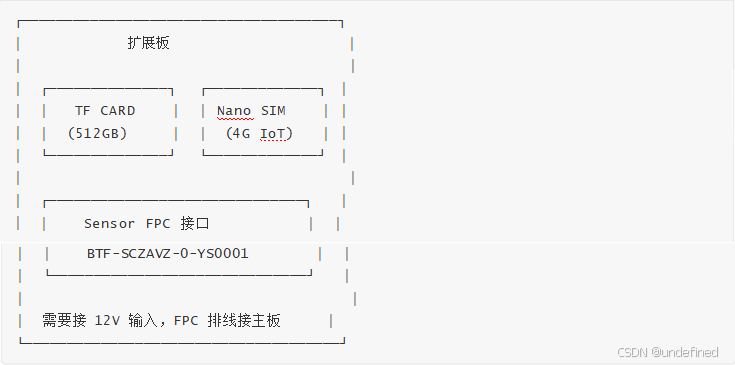

8.2拓展板接线图
九、应用场景
- 动环监控系统
- 智能仓储管理
- 远程设备巡检
- 安防监控
- 工业物联网数据采集
十、软件版本
|
字段 |
值 |
|
项目型号 |
DH-OORT-MQTT18 |
|
软件版本 |
20240425001 |
|
平台 |
ASR1606 /ASRprj |
|
SDK |
KingSDK V2 |
|
编译脚本 |
build_device.bat |
十一、包装清单
|
项目 |
数量 |
|
DH-MQTT18 智能AI摄像机 |
1 台 |
|
Type-C 电源线 |
1 条 |
|
4G 天线 |
1 根 |
|
安装支架 |
1 套 |
|
产品说明书 |
1 份 |
