你有没有过这样的经历？正在赶项目、存数据时，市电突然中断，屏幕瞬间变黑——但服务器、电脑却能平稳衔接，继续正常运行。

这背后，全靠UPS不间断电源的“默默守护”。而支撑UPS精准响应、稳定工作的核心，正是它的“大脑”——嵌入式固件。

今天，我们就来拆解一套商用UPS的真实固件源码，看看这个“电力守护者”的软件架构，是如何在极度有限的资源下，实现全方位的电力管理的。

文章来源于微信公众号：光储能源站

一、写在前面：资源受限下的极致设计

我们拆解的这套固件，来自XXX的在线式UPS，运行在一颗极其“朴素”的16位单片机上——Renesas R8C/2D，仅拥有64KB Flash（相当于一张老式软盘的容量）、5KB RAM（不到手机内存的千万分之一）。

就是在这样苛刻的资源限制下，它要同时完成6大核心任务：

• ⚡ 逆变器输出控制（电压、频率、相位同步，保证供电稳定）
• 🔋 电池充放电管理（延长电池寿命，精准把控电量）
• 🛡️ 多重保护逻辑（过压、欠压、过流等，避免设备损坏）
• 📺 LCD/LED面板显示（实时反馈UPS工作状态）
• 📡 RS232/SNMP通信协议（支持本地+网络监控）
• ⏱️ 实时任务调度（多个任务有序协作，不卡顿、不遗漏）

看似不可能完成的任务，答案就藏在它的软件架构里。

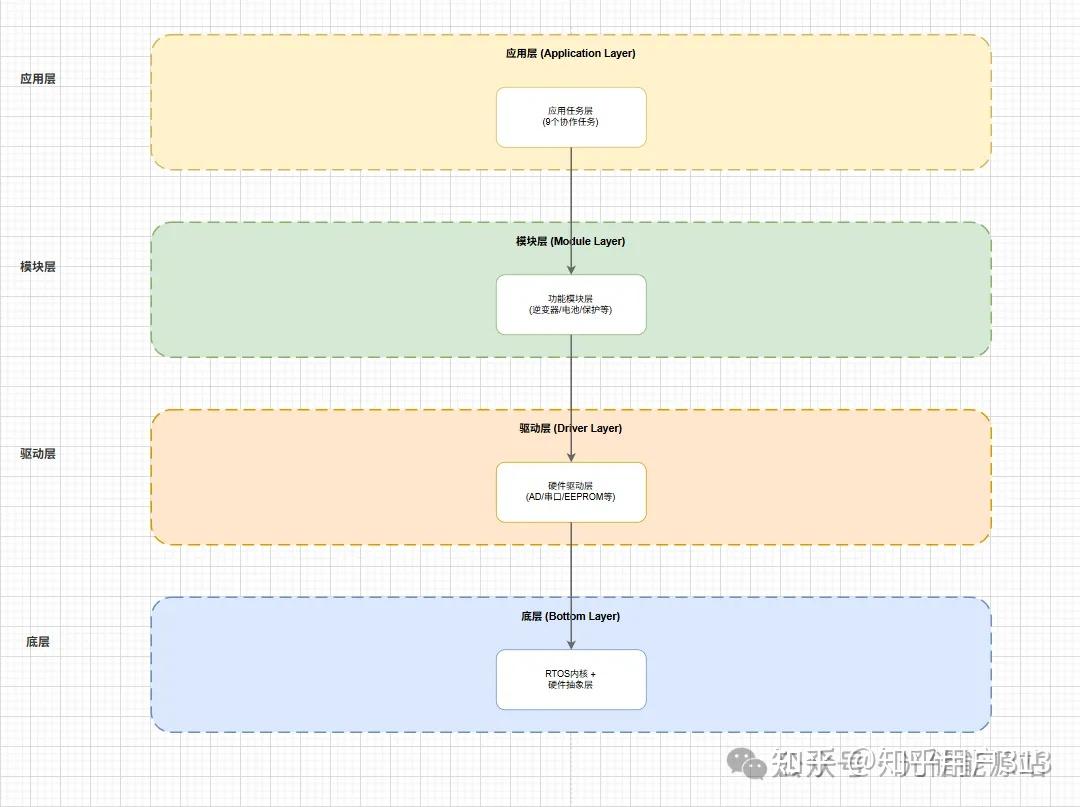

二、整体架构：四层金字塔，各司其职不混乱

这套软件的架构就像一座金字塔，从底到顶分为四层，每层职责清晰、层层调用，既保证了解耦，又提升了可维护性。

这种分层设计的优势，用一张表就能看明白：

优势	说明
解耦	上层不关心底层实现，底层变化不影响上层（比如换单片机，只需修改驱动层）
复用	驱动层和模块层可直接移植到其他UPS项目，减少重复开发
测试	每层可独立测试，出现问题能快速定位（比如显示异常，直接查驱动层）
维护	新人接手时，按层理解即可，无需通读全部代码

三、底层：自研RTOS内核，极致精简才够用

3.1 为什么不直接用FreeRTOS？

很多嵌入式开发者会问：市面上有FreeRTOS、μC/OS等成熟内核，为什么还要自己写？

答案很简单：资源不够用。

这颗MCU只有5KB RAM，而FreeRTOS光内核本身就要占用几KB，再加上任务栈、变量，根本不够用。于是工程师们量身定制了一个极简RTOS内核，整个内核只有4个文件，不到500行代码！

它的核心数据结构——任务控制块（TCB），也精简到了极致：

// 核心数据结构：任务控制块
typedef struct{
    OS_STK  *OSTCBStkPtr;       // 栈指针（任务切换的关键）
    INT16U   TimerPeriod;       // 定时器周期
    INT16U   TimerCnt;          // 定时器计数
    TASK_EVENT OSEvent;         // 事件标志
    TASK_EVENT OSEventBitMask;  // 事件掩码
} OS_TCB;

3.2 优先级查找：O(1)的效率魔法

任务调度的核心问题是：在多个就绪任务中，谁先占用CPU？

传统做法是遍历所有任务找最高优先级，时间复杂度是O(n)——任务越多，响应越慢。但这个自研内核用了一个巧妙的查表法，直接把时间复杂度降到O(1)。

// 优先级查找表：输入4位值，输出最低位1的位置
const INT8U OSUnMapTbl[16] = {
    255, 0, 1, 0,    // 0000→无, 0001→0, 0010→1, 0011→0
    2  , 0, 1, 0,    // 0100→2, 0101→0, 0110→1, 0111→0
    3  , 0, 1, 0,    // ...
    2  , 0, 1, 0
};

// 就绪表是一个16位整数，每一位代表一个任务是否就绪
// 例如：OSRdyMap = 0x0022 = 0b00100010
//       表示优先级1和5的任务就绪，应选择优先级1

INT8U OSFindHighPrio(void) {
    if(OSRdyMap & 0x000F)  // 检查优先级0-3
        return OSUnMapTbl[OSRdyMap & 0x000F];
    else if(OSRdyMap & 0x00F0)  // 检查优先级4-7
        return OSUnMapTbl[(OSRdyMap>>4) & 0x000F] + 4;
    // ...以此类推
}

一次查表，就能直接找到最高优先级的任务，哪怕有16个任务，响应速度也不会变慢——这就是嵌入式开发中“极致优化”的体现。

四、驱动层：硬件的“翻译官”，移植起来超简单

驱动层的核心职责，就是把复杂的硬件操作（比如操作LCD、读取AD值），封装成简单的函数接口，让上层软件不用关心硬件细节。

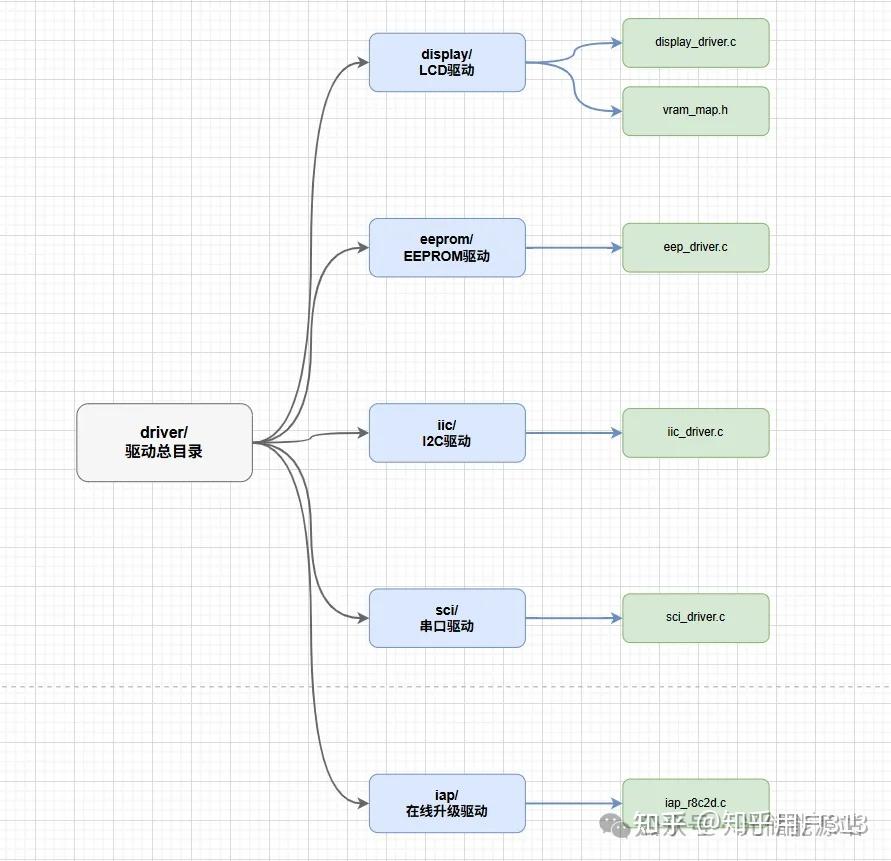

4.1 驱动目录结构

4.2 驱动设计模式：三文件分离

每个驱动都遵循“配置-端口-实现”的三文件分离模式，这也是它能快速移植的关键。以EEPROM驱动为例：

// 1. 配置文件：定义硬件参数（eep_config.h）
#define EEPROM_PAGE_SIZE    64
#define EEPROM_ADDR         0xA0

// 2. 硬件端口映射：定义引脚（eep_hard_ports.h）
#define EEPROM_SCL_PIN      P3_0
#define EEPROM_SDA_PIN      P3_1

// 3. 驱动实现：提供接口函数（eep_driver.c）
void EEPROM_Init(void);
void EEPROM_Write(INT16U addr, INT8U *data, INT16U len);
void EEPROM_Read(INT16U addr, INT8U *data, INT16U len);

如果要把这套驱动移植到另一颗单片机，只需修改“硬件端口映射”文件，不用动核心的读写逻辑——极大降低了移植成本。

五、模块层：UPS的“智能核心”，算法都在这里

模块层是整个系统的“大脑中枢”，包含了UPS所有的“智能决策”，比如逆变器如何调节电压、电池如何充电、出现故障如何保护。

5.1 模块划分：各司其职，互不干扰

模块	文件	核心职责
逆变器	module_inverter.c	输出电压调节、频率控制、相位同步
电池	module_battery.c	充电控制、容量计算、状态监测
母线	module_bus.c	直流母线电压控制
旁路	module_bypass.c	旁路切换逻辑（市电异常时快速切换）
其他模块	市电/负载/输出/保护/ECO	市电检测、负载计算、故障保护、节能模式

5.2 模块设计原则：高内聚、低耦合

每个模块都遵循“自己的事自己做，不插手别人的事”的原则，模块之间只通过接口函数通信，绝不直接访问对方的变量。以逆变器模块为例：

// 模块内部结构（module_inverter.c）

// 1. 私有参数（只能本模块访问，对外隐藏）
static INT16U wInverterVoltHigh;    // 过压阈值
static INT16U wInverterVoltLow;     // 欠压阈值

// 2. 输出变量（供其他模块读取，不能直接修改）
INT16U wRInverterVoltNew;           // 实时输出电压

// 3. 功能函数（内部实现，对外隐藏）
static void sRInverterVoltRegu(...) // PI电压调节器
{
    // 增量式PI算法，实现电压精准控制
    dwDelt = ((wRKp + wRKi) * wRVoltError - wRKp * wRVoltError0) >> 14;
    wRNewSinAmp += dwDelt;
}

// 4. 接口函数（对外暴露，供其他模块调用）
INT16U swGetRInverterVoltNew(void)  // 获取实时电压
{
    return wRInverterVoltNew;
}

void sSetInverterVoltSet(INT16U volt)  // 设置目标电压
{
    wInverterVoltSet = volt;
}

这种设计的好处是：如果逆变器的控制算法需要修改，只需改动本模块，不会影响电池、保护等其他模块——后期维护起来极其方便。

5.3 逆变器控制：双PI参数的“智慧调节”

逆变器的核心是电压调节，既要快速响应电压变化，又要保证输出稳定。这套固件用了“双PI参数”的设计，完美解决了这个问题：

void sRInverterVoltRegu(INT16U wRTrackVolt, ...)
{
    // 计算目标电压与实际电压的误差
    wRVoltError = wRTrackVolt - wRInverterVoltNew;

    // 关键：根据误差大小切换PI参数
    if(wRVoltError >= wRErrorLimit) {
        // 误差大（比如市电突然中断）：用快速响应参数
        wRKp = wRKp2;  // 较大的比例系数，快速拉近误差
        wRKi = wRKi2;  // 较大的积分系数，加快响应速度
    } else {
        // 误差小（电压接近稳定）：用精细调节参数
        wRKp = wRKp1;  // 较小的比例系数，避免波动
        wRKi = wRKi1;  // 较小的积分系数，精准稳定
    }

    // 增量式PI计算，调整正弦波幅值（控制输出电压）
    dwDelt = ((wRKp + wRKi) * wRVoltError - wRKp * wRVoltError0) >> 14;
    wRNewSinAmp += dwDelt;
}

简单说：误差大时“猛踩油门”，快速响应；误差小时“轻踩刹车”，精准稳定——这就是UPS输出电压能保持平稳的核心原因。

六、任务层：九大任务协作，有序不混乱

模块层提供了核心算法，而任务层则负责调度这些算法，让它们在合适的时间执行。系统共有9个任务，按优先级从高到低排列，确保关键任务优先执行。

6.1 任务全景图

优先级	任务名	周期	核心职责
0（最高）	sTaskModeSwitch	1秒	UPS模式切换（市电↔电池↔旁路）
1	sTaskOnOff	1秒	开关机控制，保障设备安全启停
2	sTaskUtility	4毫秒	市电质量检测（电压、频率是否正常）
3	sTaskPanel	500毫秒	LCD/LED面板显示更新，反馈工作状态
4	sTaskOutput	10毫秒	输出电压控制，调用逆变器模块算法
5	sTaskMisc	4毫秒	风扇、温度等杂项控制，保障设备散热
6	sTaskUart1	10毫秒	SNMP网络通信，支持远程监控
7	sTaskSavePara	1秒	参数保存到EEPROM，防止断电丢失
8（最低）	sTaskUart0	事件驱动	RS232本地通信，支持本地调试

6.2 任务的工作方式：无限循环+事件驱动

每个任务都是一个无限循环，不会主动退出，而是通过“等待事件”来触发执行——这样既能保证实时性，又能节省CPU资源。以模式切换任务为例：

void sTaskModeSwitch(void)
{
    while(1) {
        // 等待定时器事件（每1秒触发一次）
        OSMaskEventPend(OS_EVENTID_TIMER);

        // 执行模式切换逻辑
        if(市电正常 && 当前是电池模式) {
            切换到市电模式(); // 市电恢复，切换回市电供电
        }
        else if(市电异常 && 当前是市电模式) {
            切换到电池模式(); // 市电中断，切换到电池供电
        }

        // 任务结束，自动让出CPU，给其他任务执行
    }
}

6.3 任务间通信：事件标志“握手”

任务之间不会直接调用，而是通过“事件标志”来通信，这样能最大限度降低耦合。比如市电检测任务发现市电异常，会通知模式切换任务：

// 任务A：市电检测任务（sTaskUtility）
void sTaskUtility(void)
{
    while(1) {
        OSMaskEventPend(OS_EVENTID_TIMER); // 每4毫秒检测一次

        if(检测到市电异常()) {
            // 发送“市电异常”事件，通知模式切换任务
            OSEventSend(PRIO_MODE_SWITCH, OS_EVENTID_UTILITY_FAIL);
        }
    }
}

// 任务B：模式切换任务（sTaskModeSwitch）
void sTaskModeSwitch(void)
{
    while(1) {
        // 等待定时器事件 或 市电异常事件
        event = OSMaskEventPend(OS_EVENTID_TIMER | OS_EVENTID_UTILITY_FAIL);

        if(event & OS_EVENTID_UTILITY_FAIL) {
            切换到电池模式(); // 收到事件，立即执行切换
        }
    }
}

七、中断服务程序：实时响应的“紧急通道”

有些事情必须“立即响应”，不能等任务轮询——比如AD采样、PWM生成，这就是中断的职责。中断就像一条“紧急通道”，一旦触发，CPU会暂停当前任务，优先执行中断程序。

7.1 核心中断列表

中断	触发时机	核心职责
isr_sine_point.c	每个PWM周期	AD采样、正弦波生成（最核心的中断）
isr_zero_cross.c	过零点	频率/相位测量，保证输出与市电同步
isr_uart.c	串口收发	通信数据缓冲，避免数据丢失
isr_500us_tick.c	每500μs	系统滴答、任务调度，保证任务周期准确

7.2 中断与任务的配合：快慢分离

中断负责“快速采集、快速响应”，任务负责“慢速处理、逻辑决策”，两者配合，既保证了实时性，又避免了CPU资源浪费：

// 中断：快速采集（必须快，不能占用太多时间）
void isr_sine_point(void)
{
    // 读取AD值（电压、电流），快速完成
    wInvVoltAD = ADC_read();
    wInvCurrAD = ADC_read();

    // 生成PWM信号，控制逆变器输出
    PWM_update(wSinTable[wIndex]);
}

// 任务：慢速处理（可以稍慢，负责算法逻辑）
void sTaskOutput(void)
{
    while(1) {
        OSMaskEventPend(OS_EVENTID_TIMER); // 每10毫秒执行一次

        // 电压调节算法（调用模块层函数）
        sRInverterVoltRegu(wTargetVolt, ...);
    }
}

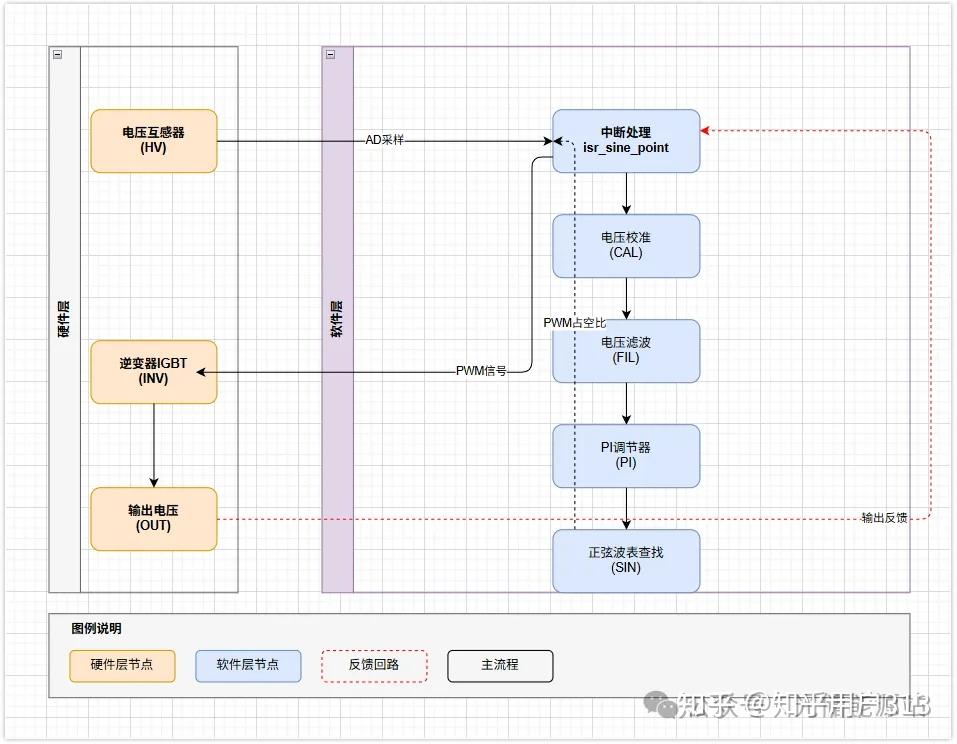

八、数据流：从AD采样到PWM输出的完整闭环

我们可以追踪一个完整的控制闭环，看看UPS是如何精准控制输出电压的——整个闭环在几十微秒内完成，确保电压稳定：

九、通信协议：UPS的“对外语言”

UPS需要与外界通信——接受监控、配置参数，甚至远程关机，这就需要一套标准的通信协议。

9.1 VPCP协议：UPS的核心通信协议

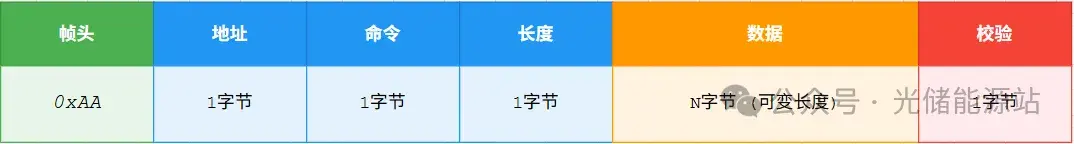

这套固件实现了自定义的VPCP协议，帧结构清晰，便于解析：

常用命令也很简洁，比如：

#define CMD_GET_STATUS      0x01    // 获取UPS工作状态
#define CMD_GET_VOLTAGE     0x02    // 获取输出电压
#define CMD_SET_VOLTAGE     0x03    // 设置目标电压
#define CMD_SHUTDOWN        0x04    // 远程关机命令

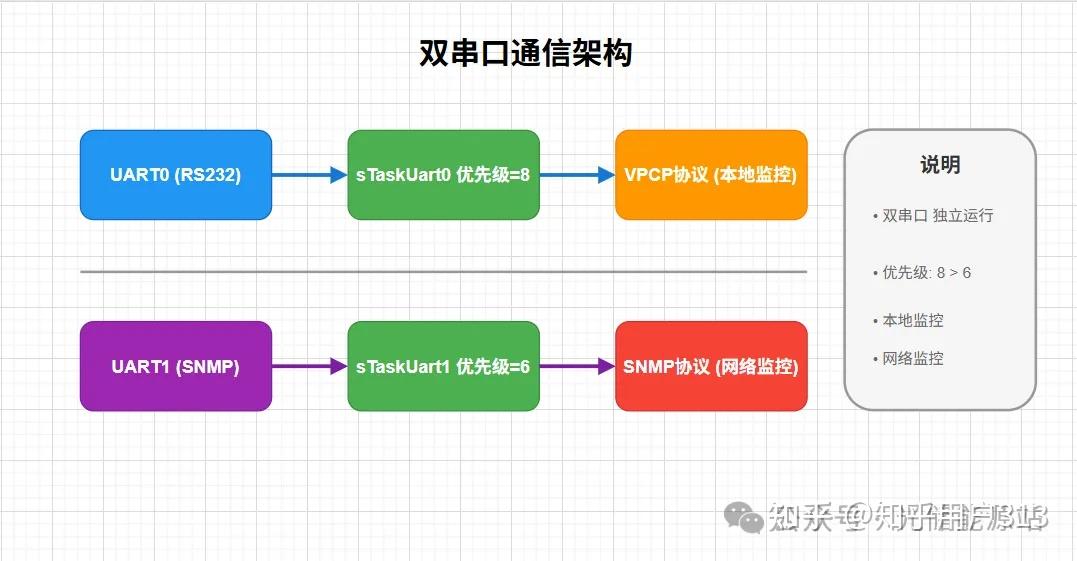

9.2 双串口设计：本地+网络双监控

系统设计了两个串口，分别负责本地和网络监控，满足不同场景需求：

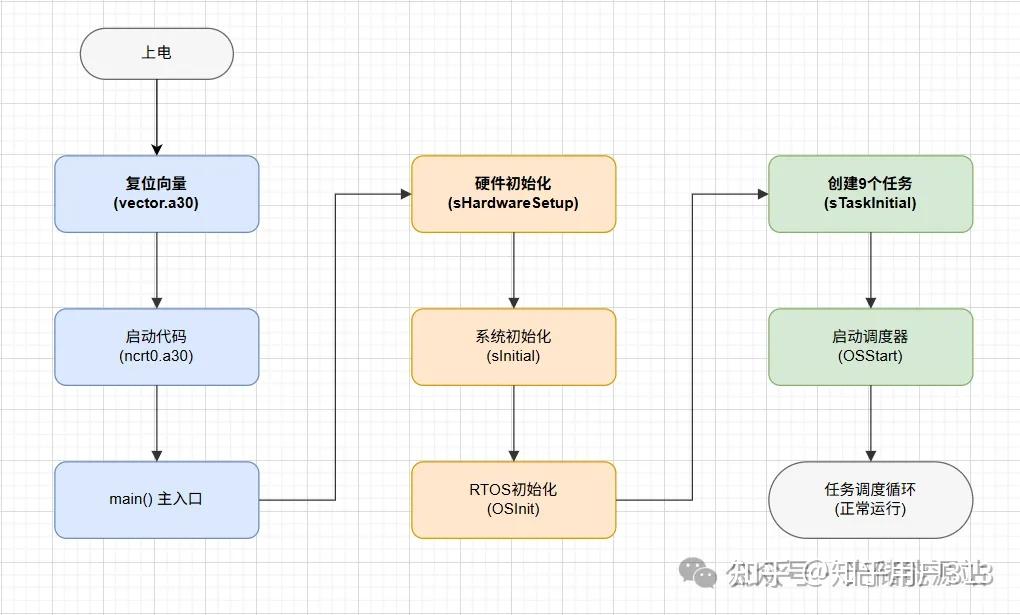

十、启动流程：从上电到运行，一步都不能少

UPS上电后，不是直接进入工作状态，而是要经过一系列初始化流程，确保系统稳定启动：

十一、设计亮点总结：极致优化，稳字当头

这套固件最让人佩服的，不是复杂的算法，而是在资源极度受限的情况下，做到了“极致优化”和“稳定可靠”，总结下来有三大亮点：

11.1 资源优化：每1字节都用在刀刃上

优化点	手法	效果
RTOS内核	自研极简版，仅保留核心功能	仅占几百字节，节省大量RAM
任务栈	静态分配，共享空间	所有任务栈总共仅1.5KB
优先级查找	查表法	时间复杂度O(1)，响应更快
常量存储	放在Flash中，不占用RAM	最大化节省宝贵的RAM资源

11.2 可靠性设计：多重保障，杜绝故障

• 看门狗：防止程序跑飞，出现异常自动复位
• 参数校验：读取EEPROM数据时，验证有效性，避免错误参数导致故障
• 多重保护：涵盖过压、欠压、过流、短路、过温等，全方位保护UPS和负载
• 故障记录：自动记录历史故障，便于后期诊断和维护

11.3 可维护性设计：分工清晰，便于迭代

• 分层架构：四层结构，职责清晰，新人易上手
• 模块化：高内聚、低耦合，修改一个模块不影响其他模块
• 接口封装：隐藏底层实现细节，上层调用更简单
• 配置分离：参数集中管理，修改参数无需改动核心代码

十二、写在最后

拆解完这套UPS固件，我最大的感受是：好的嵌入式软件，从来不是“炫技”，而是“务实”。

没有华丽的框架，没有复杂的设计模式，只有几百行精简的内核、清晰的分层架构、精准的算法优化——工程师们用最朴素的代码，在极其有限的资源下，实现了稳定可靠的电力保护功能。
