业物联网IoT物联平台致力于推动制造业数字化转型，其建设方案涵盖多方面内容，具备多种功能与应用场景。

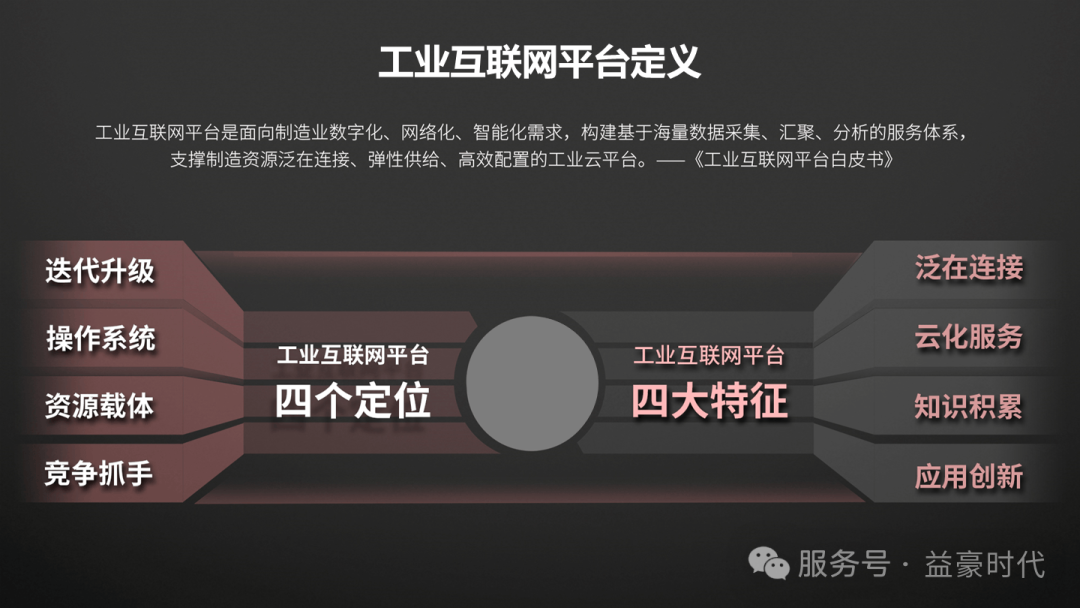

工业互联网平台是面向制造业数字化等需求，构建基于海量数据采集等服务体系的工业云平台，具有泛在连接、迭代升级、云化服务、应用创新等特征，是资源载体、知识积累、竞争抓手和应用创新的重要支撑

工业物联网(IIoT)物联平台建设方案

一、概述与痛点分析

工业物联网平台是工业4.0的核心基础设施，通过将设备、系统和人连接起来，实现数据驱动的智能制造。然而，企业在建设IIoT平台时普遍面临以下挑战：

痛点	表现	影响
设备协议碎片化	Modbus、OPC UA、Profinet、私有协议并存	接入复杂，改造成本高
数据孤岛严重	机电、能源、工业系统各自为政	无法形成全域视角
网络与实时性矛盾	海量数据上传导致带宽瓶颈	云端延迟高，无法满足实时控制
远程管理困难	设备假死难发现、升级易变砖	运维成本高，风险大
扩展性不足	系统"焊死"，难以适配新技术	2-3年即成技术负债

二、总体架构设计

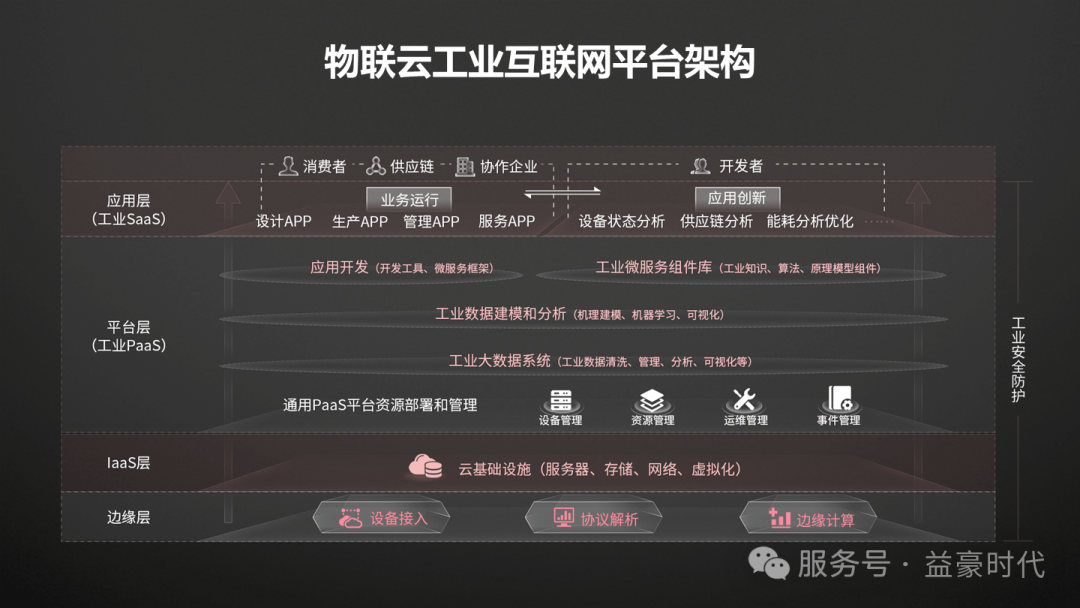

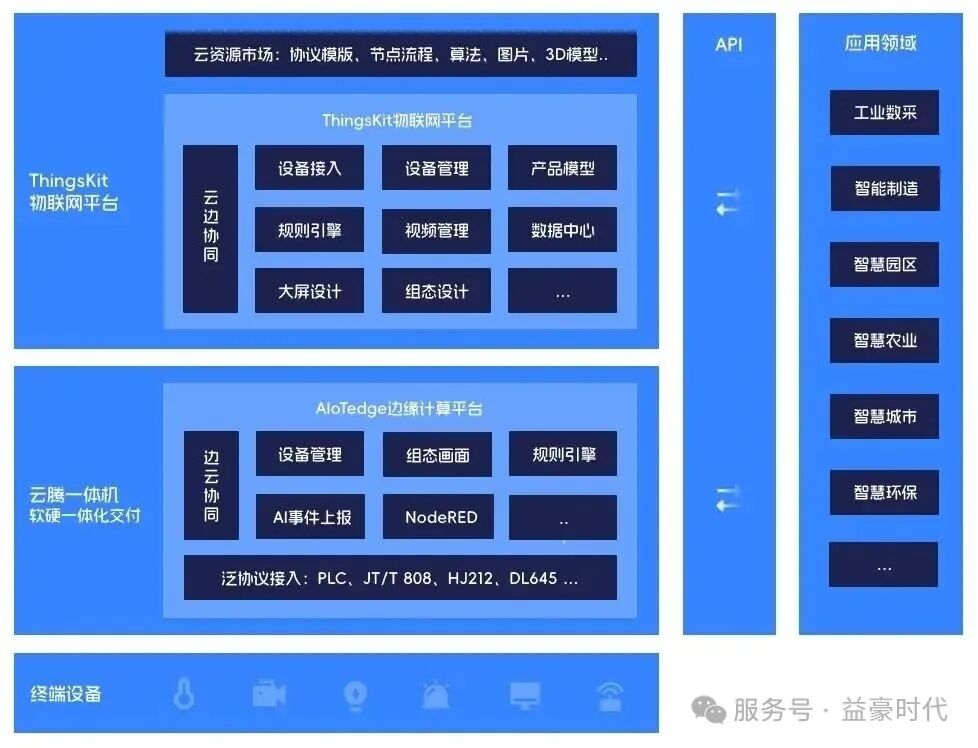

工业物联网平台采用云边端三层协同架构，实现从数据采集到智能决策的全链路闭环。

架构层级	主要功能	部署位置	硬件配置建议
设备层	数据采集、本地控制	生产现场	PLC、传感器、工控机、智能仪表
边缘层	协议转换、数据预处理、实时决策	车间机房	边缘服务器（8核16G+）、工业网关
云端层	大数据分析、AI训练、业务应用	公有云/私有云	弹性计算资源、时序数据库

2.1 边缘层的核心价值

边缘节点是IIoT平台的关键组成部分，承担以下功能：

• 数据过滤压缩：原始数据量巨大（如1kHz振动采样一天86GB），边缘端做FFT变换后只上传特征值，数据量减少99%-1

• 实时控制：毫秒级响应的控制逻辑在边缘执行，不依赖云端-1

• 断网自治：云端连接中断时，生产仍可继续-1

• 协议转换：统一Modbus、OPC UA、Profinet等工业协议-4

三、核心功能模块

3.1 设备接入与协议适配

设备接入能力是平台的基础，需支持：

• 多协议支持：MQTT、CoAP、Modbus、OPC UA、BACnet、DL/T645、LoRaWAN等100+工业协议-2

• 私有协议定制：通过开放式编解码器或脚本接入专有协议设备-5

• 驱动库积累：建立12000+驱动库适配各类设备-2

协议抽象层设计是关键的解耦策略：

• 上层应用（MES/云端）不直接依赖底层设备协议

• 边缘网关将S7、MC、Modbus等统一转化为MQTT或OPC UA-4

• 应用开发者面向MQTT编程，底层设备更换对上层零影响-4

3.2 设备管理功能

3.2.1 设备状态监控

采用多维度的健康检查机制，避免"假死"问题：

检查项	检查周期	异常判定标准	处理措施
网络心跳	30秒	连续3次超时	告警，尝试重连
业务心跳	60秒	数据更新停滞	远程重启服务
资源监控	5分钟	CPU>90%或内存>85%	性能告警
日志分析	实时	Error级别日志	自动处理

3.2.2 远程固件升级(OTA)

安全可靠的OTA机制是远程运维的核心：

• 双分区设计：A/B分区轮流升级，解决断电变砖问题

• 差分升级：只传输变化部分，节省带宽

• 灰度发布：先升级5%设备，观察24小时再全量

• 回滚机制：保留最近3个版本，随时可回退

• 升级时间窗：只在维护窗口期升级，避免影响生产

3.2.3 远程调试

自研基于WebRTC的远程调试工具，支持：

• 端到端加密

• 远程Shell、文件传输、屏幕共享

• 操作审计日志

• 会话录制与回放

3.3 数据标准化与物模型

3.3.1 统一数据模型

解决不同设备数据格式不一致的问题：

数据类型	标准格式	单位	示例	备注
温度	Float32	℃	25.5	统一转换
压力	Float32	kPa	101.3	统一转换
开关量	Boolean	-	true/false	0/1映射
时间戳	ISO8601	-	2024-01-20T10:30:00Z	UTC时间
设备状态	Enum	-	RUNNING/STOPPED/ERROR	预定义

3.3.2 设备描述文件

通过设备描述文件简化新设备接入：

新设备接入只需10分钟配置，无需编码。

3.4 数据采集与处理

3.4.1 采集模式

平台需支持多种数据采集模式：

• 实时采集：高频率数据（如振动、电流）

• 定时采集：周期性上报（如每小时能耗）

• 变化上报：数值变化超过阈值时上报，减少冗余

3.4.2 边缘数据处理

在边缘端进行数据预处理：

• 数据清洗：过滤无效数据、剔除异常值

• 数据聚合：计算均值、最大值、最小值等统计值

• 数据压缩：JSON转MessagePack，体积减少40%

• 本地缓存：重复查询走边缘缓存

3.5 消息通信与路由

3.5.1 协议选择

协议	实时性	可靠性	带宽占用	适用场景
MQTT	中	高	低	状态上报、远程控制
CoAP	高	中	极低	资源受限设备
WebSocket	高	中	中	实时监控界面
gRPC	高	高	低	微服务间通信

推荐采用MQTT+WebSocket混合方案：

• MQTT用于设备数据上报和控制指令下发

• WebSocket用于浏览器实时监控

3.5.2 消息路由设计

采用分级路由减轻Broker压力：

• 边缘Broker：每个车间一个，负责本地设备

• 网关Broker：每个工厂一个，汇聚边缘数据

• 云端Broker：全局唯一，处理跨厂区通信

Topic规划示例：

3.6 规则引擎与场景联动

平台内置规则引擎，支持：

• 数据清洗：过滤、聚合、去重

• 函数计算：脚本方式编写业务逻辑

• 场景联动：数据防抖、条件触发、定时触发

• 跨系统联动："设备事件→工单→通知→视频回溯"

数据转发支持MQTT Broker、Kafka、Pulsar、JDBC等目的地，具备断点续传功能。

3.7 可视化与组态

• 组件库：9大类1000+个工业数据展现组件

• 组态绘制：基于SVG的管路图绘制组件

• 多种数据源：设备实时数据、历史数据、关系库数据集、Restful接口

• 渲染支持：2D、2.5D、3D素材渲染

• 实时性：数据秒级展现

3.8 安全体系

安全维度	措施
设备认证	设备与平台双向认证、TLS1.2、HMAC鉴权
数据加密	国密SM2/SM3/SM4支持
访问控制	多租户、多角色权限体系
审计日志	全链路操作审计
信创支持	国产CPU、OS、DB、中间件适配

四、实施路径

4.1 六步实施法

步骤	工作内容	产出
1. 明确问题	确定业务痛点（如减少巡检、预测维护）	清晰的目标定义
2. 硬件选型	选择传感器、边缘网关（支持Modbus、CAN、5G/4G）	硬件清单
3. 边缘配置	配置数据采集、边缘处理逻辑	边缘数据流
4. 云平台连接	选择云平台，配置MQTT数据上报	云边通信
5. 可视化分析	搭建仪表盘、设置告警	监控界面
6. 测试迭代	测试验证、优化、规模化部署	成熟系统

4.2 性能优化目标

优化指标	优化前	优化后	关键措施
消息延迟	500ms	50ms	边缘处理+就近路由
带宽占用	100Mbps	30Mbps	数据压缩+变化上报
并发连接	500	5000	连接池+负载均衡
数据查询	3s	200ms	时序数据库+索引优化

五、关键技术趋势

5.1 统一命名空间(UNS)

UNS是一种革命性的数据架构思想：

• 单一事实来源：汇聚企业所有实时数据

• 业务语义组织：按企业/区域/工厂/产线/设备/测点分层

• 事件驱动：基于MQTT实时流动

• 解耦生产者与消费者：设备与上层应用独立接入

5.2 AI与大模型融合

应用场景	实现方式
预测性维护	LLM辅助故障诊断、剩余寿命预测-
智能排产	LLM理解订单约束，动态优化排产-
数字孪生	自然语言查询孪生状态，解释仿真结果
智能问答	运维人员自然语言查询设备状态-

5.3 边缘AI能力

• 容器化部署：Docker支持功能隔离和灵活扩展

• NPU算力预留：为机器视觉、预测性维护做准备

• 边缘推理：在数据源头进行初步智能分析-
