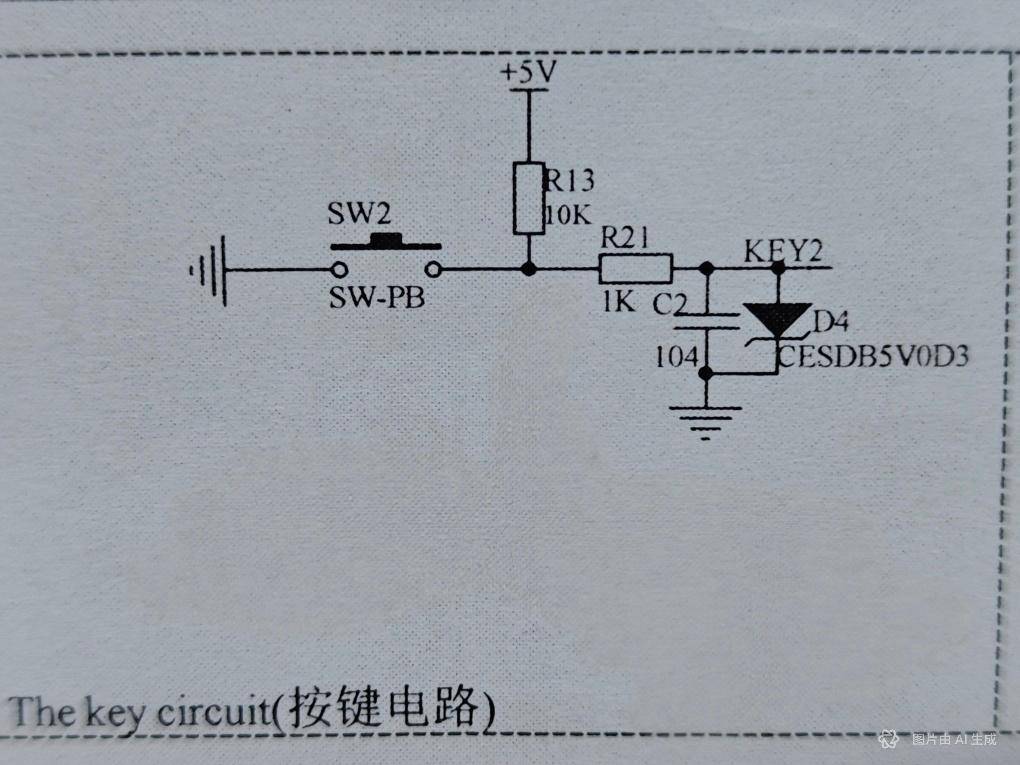

一、电路整体概述

这是一款上拉式、低电平触发的机械按键输入电路，是嵌入式系统人机交互的核心标配电路，广泛用于按键触发、参数设置、模式切换、开关机等场景。

• 核心功能：将用户按下 / 松开机械按键的物理动作，转换为单片机 / 控制器可识别的稳定高低电平信号，同时解决机械按键的抖动、静电击穿、IO 口误触发 / 烧毁三大核心问题。
• 核心设计亮点：电路集成了电平上拉、硬件消抖、IO 限流保护、ESD 静电防护四大核心功能，仅用 5 个基础元器件就实现了高可靠性的开关量输入，兼顾成本与稳定性。
• 电路核心架构：分为 4 个核心部分 ——输入执行器件（机械按键）、电平设定器件（上拉电阻）、硬件消抖器件（RC 滤波电路）、保护器件（限流电阻 + TVS 管）。

二、电路中每个元器件的功能详解

1. SW2 轻触机械按键（SW-PB）

• 核心功能：电路的核心输入器件，是用户与系统交互的接口，通过按下 / 松开的物理动作，控制线路的通断，实现电平信号的切换。
• 器件特性：这是最常用的直插 / 贴片轻触开关，属于无源机械器件，按下时内部弹片接触，线路导通；松开时弹片分离，线路断开。
• 关键特性补充：机械按键存在固有缺陷 ——抖动。按下和松开的瞬间，金属弹片会发生毫秒级（通常 5~20ms）的弹性震颤，导致线路出现频繁的通断跳变，若不做处理，单片机会识别为多次按键触发，造成误操作，这也是电路需要消抖设计的核心原因。

2. R13 10KΩ 上拉电阻

• 核心功能：设定按键的默认电平，同时实现电源限流，避免短路风险，是决定按键触发逻辑的核心器件。
• 工作原理：
  1. 按键松开的常态下，+5V 电源通过 R13 将后端线路的电平稳定上拉至 + 5V，让单片机 KEY2 引脚默认检测到高电平，定义为「按键未按下」状态；
  2. 按键按下时，线路通过按键直接接地，R13 起到限流作用，避免 + 5V 电源直接对地短路，防止电源过载烧毁。
• 选型补充：10KΩ 是上拉电阻的行业通用选型，完美平衡功耗与抗干扰能力。阻值过小，静态功耗会大幅增加；阻值过大，线路会处于高阻态，极易受到空间电磁干扰，出现电平跳变、误触发的问题。

3. R21 1KΩ 限流电阻

• 核心功能：三重防护核心器件，同时承担 IO 口保护、限流、RC 消抖的核心作用，是新手最容易省略、但绝对不能省的关键器件。
• 核心作用拆解：
  1. 单片机 IO 口短路保护：若单片机程序出错，将 KEY2 引脚误配置为推挽输出高电平，此时按下按键，线路直接接地，R21 会限制流入 IO 口的电流，避免 IO 口直接对地短路、瞬间大电流烧毁单片机引脚；
  2. RC 硬件消抖组成部分：与电容 C2 组成 RC 低通滤波电路，是硬件消抖的核心架构，滤除机械按键的抖动毛刺与高频电磁干扰；
  3. ESD 防护辅助限流：当静电脉冲引入线路时，R21 会限制瞬时峰值电流，配合 TVS 管与电容，进一步提升静电防护效果，降低后端器件的冲击压力。

4. C2 104 陶瓷电容（0.1μF）

• 核心功能：硬件消抖核心器件，与 R21 组成 RC 低通滤波电路，同时辅助静电防护，平滑电平变化。
• 工作原理：
  1. 消抖滤波：机械按键的抖动是高频的通断毛刺，而 RC 低通滤波电路可以滤除高频干扰信号，仅允许缓慢变化的电平通过。电路的时间常数 τ=R×C，本电路中充电时间常数 τ=(R13+R21)×C2=11KΩ×0.1μF=1.1ms，可有效滤除微秒级的抖动毛刺，让 KEY2 引脚的电平平滑升降，避免单片机误识别；
  2. 静电脉冲吸收：当线路引入瞬时静电高压时，电容 C2 可快速吸收脉冲能量，将瞬时高压泄放到地，降低对后端单片机 IO 口的冲击；
  3. 电平稳定：常态下 C2 充电至 5V，可有效吸收空间电磁干扰，避免线路出现杂波导致的电平跳变，提升按键检测的稳定性。
• 选型补充：若想要更强的硬件消抖效果，可将 C2 更换为 1μF（105）电容，此时时间常数提升至 11ms，可覆盖绝大多数机械按键的抖动周期，甚至无需额外做软件消抖；但容值过大会导致按键响应速度变慢，需根据产品需求平衡响应速度与消抖效果。

5. D4 CESDB5V0D3 TVS 瞬态抑制二极管

• 核心功能：ESD 静电防护核心器件，纳秒级响应过压钳位，保护单片机 IO 口不被静电击穿，是产品量产过静电测试的关键器件。
• 器件特性：CESDB5V0D3 是 5V 单向 TVS 管，专为 5V 系统的 IO 口保护设计，核心特性是纳秒级快速响应，瞬时大电流泄放能力。
• 工作原理：
  1. 常态下，KEY2 引脚电平为 0~5V，低于 TVS 管的反向击穿电压，D4 处于截止状态，对电路正常工作无任何影响；
  2. 当人体触摸按键、线路引入静电时，会产生几千甚至上万伏的瞬时高压脉冲，此时 D4 会在纳秒级内反向击穿导通，将高压脉冲快速泄放到地，同时将线路电压钳位在单片机 IO 口可承受的安全范围内，彻底避免高压击穿 IO 口的内部半导体结构，造成单片机永久性损坏。

三、电路完整工作过程详解

1. 常态：按键未按下（松开状态）

1. 机械按键 SW2 处于断开状态，线路无对地通路；
2. +5V 电源通过 R13 上拉电阻，经 R21 将 KEY2 引脚的电平稳定拉至 + 5V，同时电容 C2 充电至 5V；
3. 单片机 KEY2 引脚检测到稳定的高电平，识别为「按键未按下」状态；
4. TVS 管 D4 两端电压为 5V，低于击穿电压，处于截止状态，不影响电路正常工作。

2. 触发：按键按下状态

1. 用户按下 SW2，按键内部弹片接触，线路通过按键直接对地导通；
2. R13 下端被拉至接近 0V，电流经 R13 限流，不会造成电源对地短路；
3. 电容 C2 上储存的电荷，通过 R21 和按键对地放电，RC 滤波电路滤除按键按下瞬间弹片产生的高频抖动毛刺，让 KEY2 引脚的电平平滑、无跳变地从 5V 降至 0V；
4. 最终 KEY2 引脚稳定在低电平，单片机检测到持续稳定的低电平，识别为「按键按下」，执行对应的按键逻辑；
5. 此过程中若有静电引入，TVS 管 D4 会瞬间导通泄放高压，保护单片机 IO 口。

3. 释放：按键松开复位

1. 用户松开 SW2，按键内部弹片分离，对地通路断开；
2. +5V 电源再次通过 R13、R21 给电容 C2 充电，RC 电路滤除松开瞬间的机械抖动毛刺，让 KEY2 引脚的电平平滑地从 0V 上升至 5V；
3. 单片机检测到电平回到稳定的高电平，识别为「按键松开」，完成一次完整的按键触发流程。

四、电路设计核心要点与拓展说明

1. 电平兼容性：本电路为 5V 系统设计，可直接兼容 3.3V 单片机系统，仅需将 + 5V 电源更换为 3.3V，所有电阻、电容、TVS 管参数无需修改，即可正常工作。
2. 触发逻辑切换：本电路为「上拉式、低电平有效」，是行业最通用的设计；若需要高电平有效，可改为下拉式设计 —— 将 R13 改为接地，按键一端接 + 5V，其余电路不变，即可实现按下输出高电平、松开输出低电平的逻辑。
3. 软硬件消抖配合：本电路的 RC 硬件消抖可大幅降低软件设计压力，量产产品中建议硬件消抖 + 软件消抖配合使用（软件延时 10~20ms 后二次检测电平），可彻底杜绝抖动误触发，适配各种工况的机械按键。
4. 多按键电路拓展：若需要设计多个按键，每个按键可复用本电路架构，仅需共用 + 5V 与地，TVS 管可更换为多通道 ESD 阵列芯片，简化电路、降低成本。
5. 常见设计误区避坑：
   • 严禁省略 R21 限流电阻，否则极易出现单片机 IO 口误配置烧毁的问题；
   • 量产产品严禁省略 TVS 管，否则无法通过静电测试，产品在使用中极易出现单片机死机、IO 口击穿的问题；
   • 消抖电容容值不可过大，否则会导致按键响应延迟，甚至出现短按无法识别的问题。
