FreeRTOS内部机制（二）

FreeRTOS内部机制（二）

3.队列(Queue)

在这里插入图片描述

3.1队列的核心：关中断、环形缓冲区、链表

3.1.1怎么互斥访问数据

简单粗暴：关中断！！！

在这里插入图片描述

3.1.2 怎么传递数据？

使用环形缓冲区

在这里插入图片描述

注意：pcTail指向队列存储区域的最后一个字节的下一个字节

3.1.3 怎么休眠/唤醒

有两个链表：

写队列不成功而挂起
读队列不成功而挂起

在这里插入图片描述

3.2操作示例

3.2.1创建队列

创建流程：

xQueueGenericCreate
    /*1.计算环形缓冲区大小*/
    xQueueSizeInBytes = ( size_t )( uxQueueLength * uxItemSize );
	/*2.申请空间：环形缓冲区大小+sizeof(Queue_t)*/
    pxNewQueue=(Queue_t*) pvPortMalloc( sizeof( Queue_t )+xQueueSizeInBytes);
	->prvInitialiseNewQueue
        /*初始化队列成员*/
        pxNewQueue->pcHead = ( int8_t * ) pucQueueStorage;
		pxNewQueue->uxLength = uxQueueLength;
		...

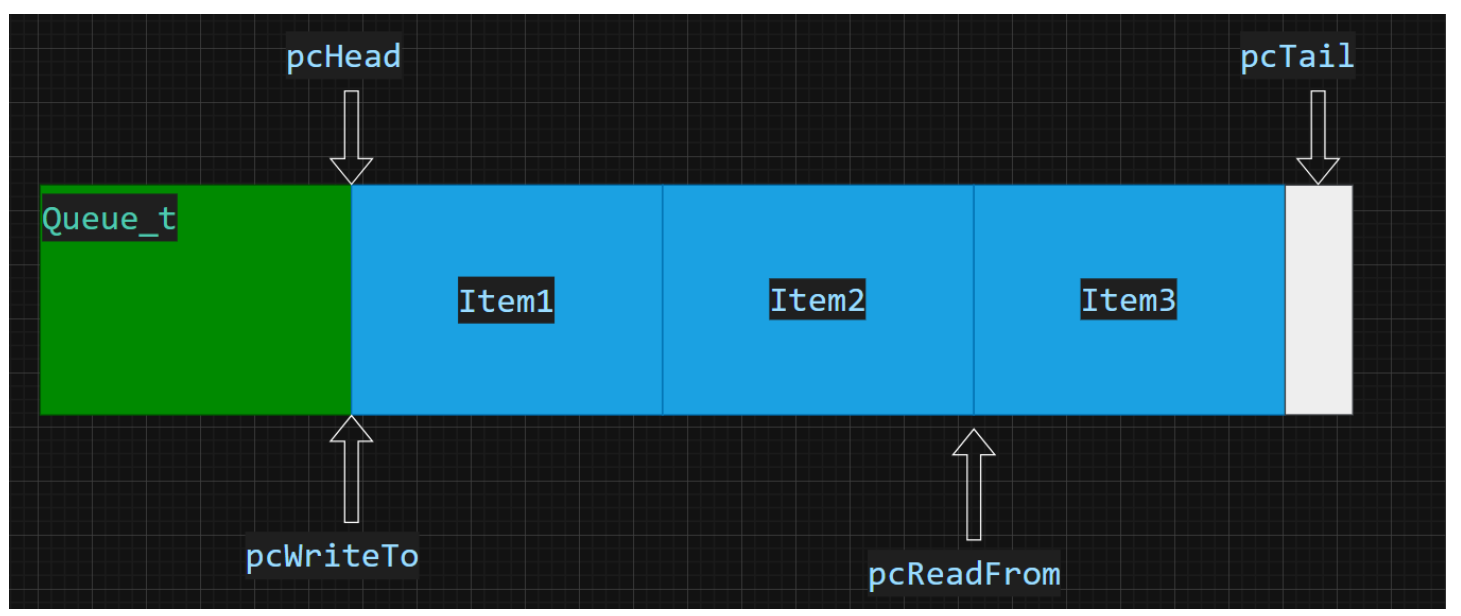

图示：

在这里插入图片描述

问：为什么pcReadFrom指向最后一个元素？

答：在xQueueReceive()函数中，pcReadFrom先向后移，如果出界再回绕，最后读！

prvCopyDataFromQueue
    ->prvCopyDataFromQueue
    	pxQueue->u.pcReadFrom += pxQueue->uxItemSize;//先移动
		if( pxQueue->u.pcReadFrom >= pxQueue->pcTail )
		{
			pxQueue->u.pcReadFrom = pxQueue->pcHead;
		}

3.2.2读队列

读队列基本流程：

taskENTER_CRITICAL();//关中断
	/*环形缓冲区内有数据*/
	if( uxMessagesWaiting > ( UBaseType_t ) 0 )
    {
        /*拷贝数据*/
        prvCopyDataFromQueue( pxQueue, pvBuffer );
        /*有效数据个数减1*/
        pxQueue->uxMessagesWaiting = uxMessagesWaiting - ( UBaseType_t ) 1;
        /*唤醒向队列发送数据的任务*/
        xTaskRemoveFromEventList(&(pxQueue->xTasksWaitingToSend));
        /*开中断并返回成功*/
        taskEXIT_CRITICAL();
		return pdPASS;
    }
	/*环形缓冲区内没数据*/
	else
    {
        /*不愿意等待，直接返回*/
        if( xTicksToWait == ( TickType_t ) 0 )
		{
			return errQUEUE_EMPTY;
		}
        /*愿意等待，将自己挂入等待发送链表，然后休眠*/
        else
        {
            vTaskPlaceOnEventList( &( pxQueue->xTasksWaitingToReceive ), xTicksToWait );
            portYIELD_WITHIN_API();
        }
    }

3.2.3写队列

写队列基本流程与读队列基本流程大致相似，我们在此不做过多赘述，而是讨论如下问题：一个任务写队列时，如果队列已经满了，它会被挂起，何时被唤醒？

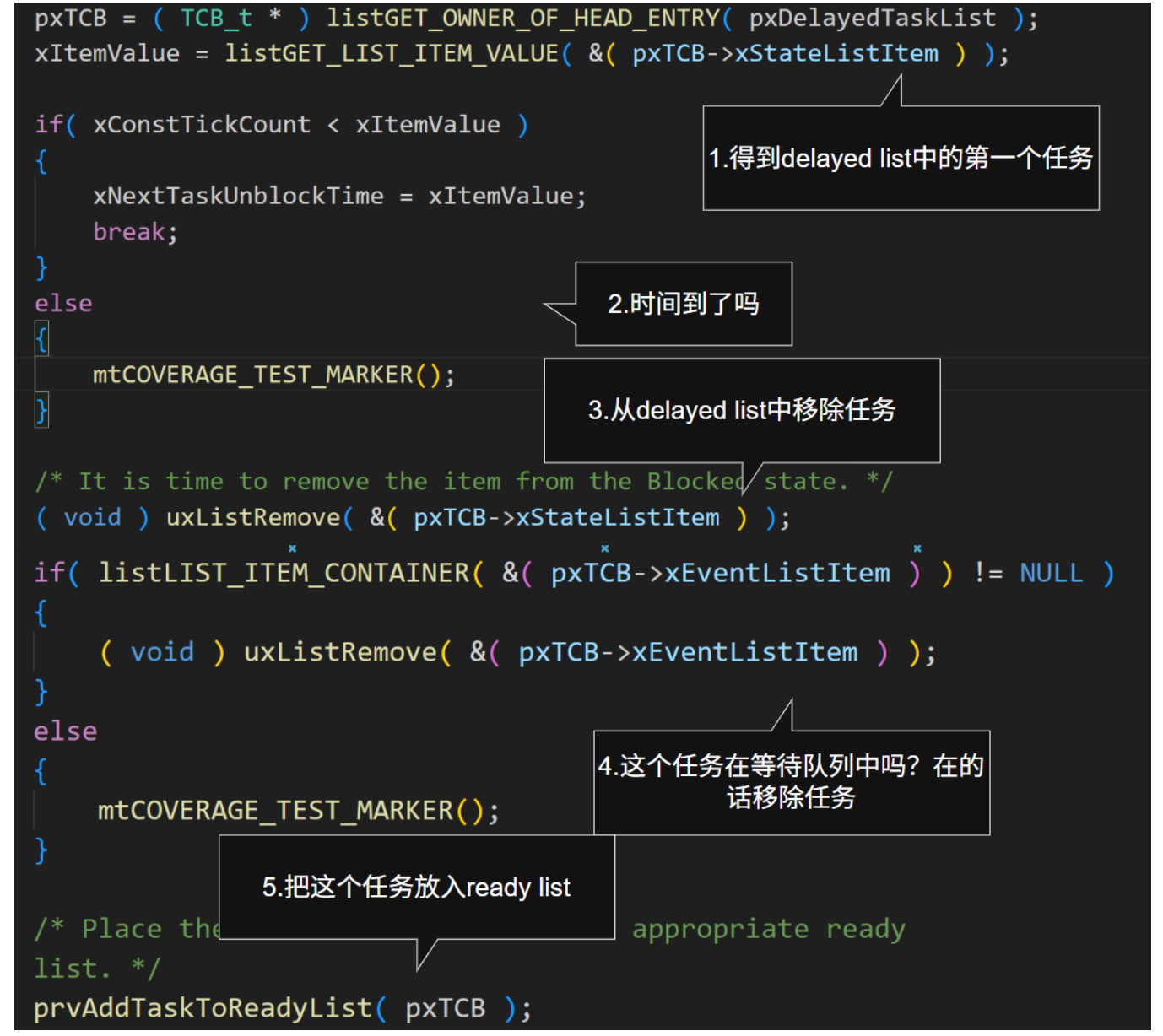

超时：
- 任务写队列不成功时，它会被挂起：从ready list移到delayed list中
- 在delayed list中，按照"超时时间"排序
- 系统Tick中断不断发生，在Tick中断里判断delayed list中的任务时间到没？时间到后就唤醒它

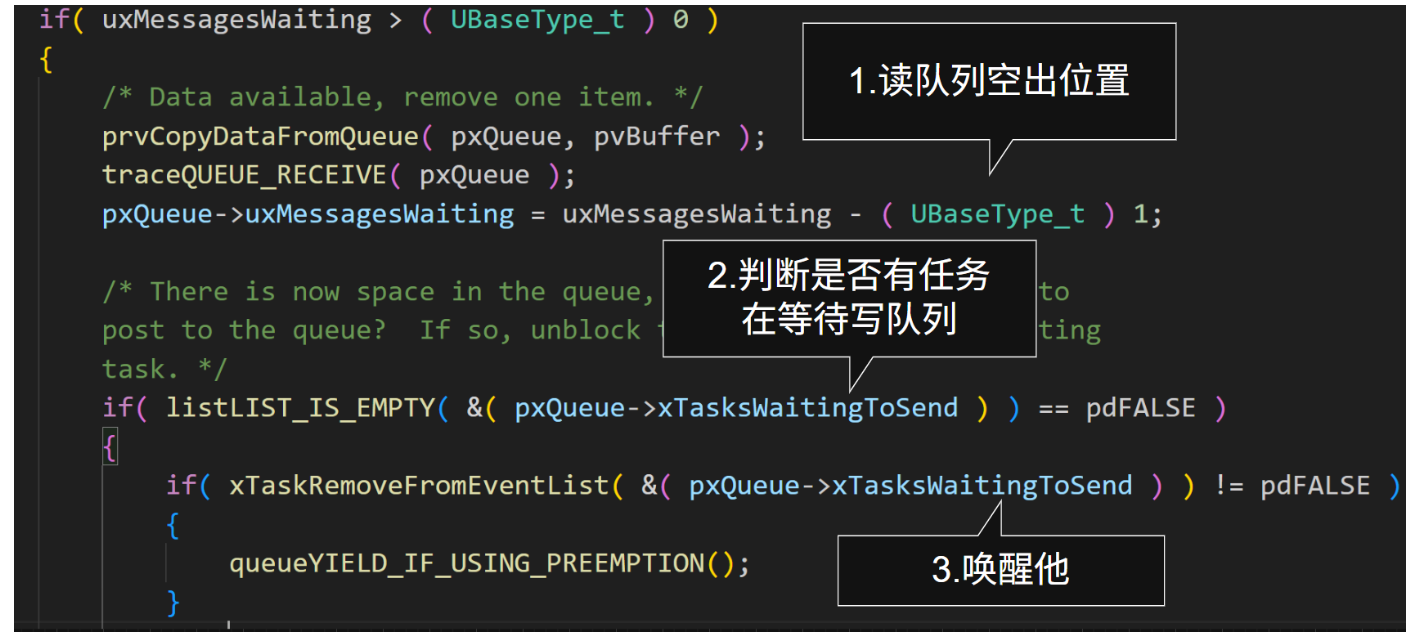

别的任务读队列:

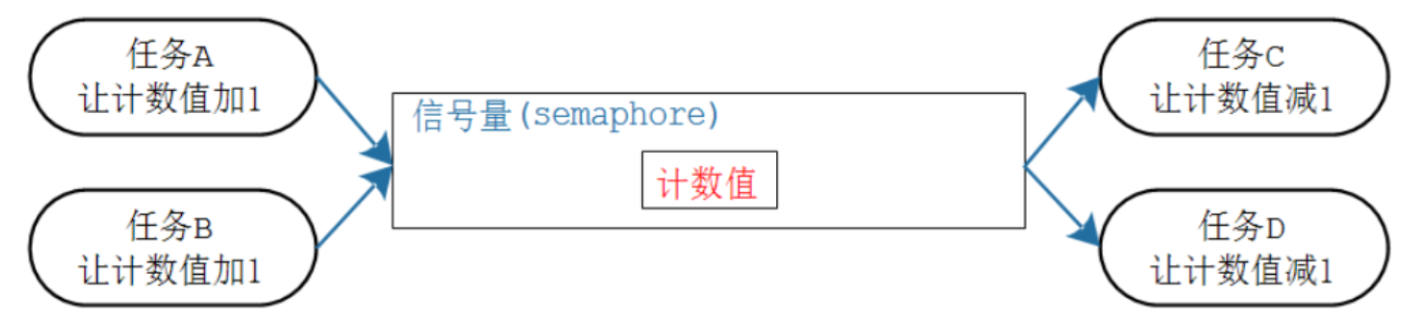

4.信号量(semaphore)

在这里插入图片描述

信号量就是特殊的队列
队列里使用环形缓冲区存放数据
信号量里只记录计数值

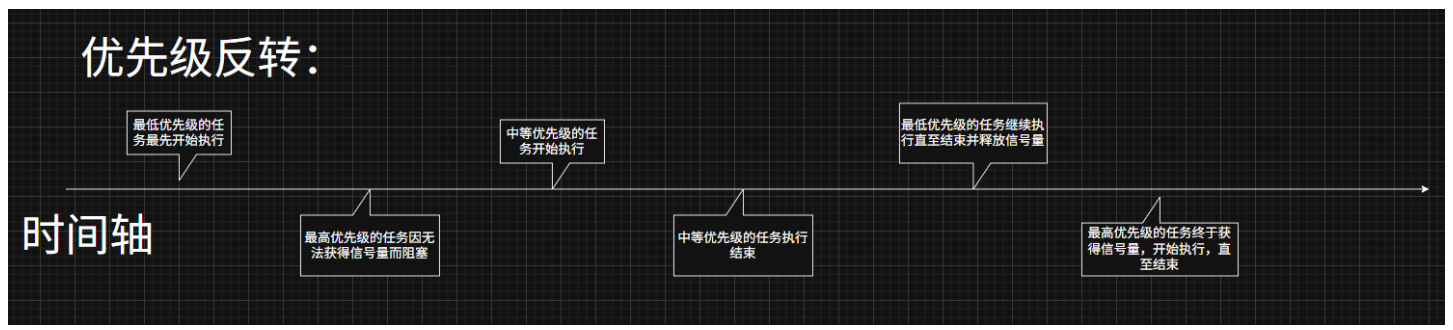

4.1优先级反转

我们假设一个场景：现在有三个任务，分别是TaskA, TaskB, TaskC，他们的优先级情况是Priority A>PriorityB>PriorityC；TaskA与TaskC需要用到信号量，而TaskB却不需要，因为某种原因，Task C最先运行,当TaskA准备就绪时，因为它无法获取信号量便阻塞在那里，此时TaskB也准备就绪，因为TaskB的优先级大于TaskC, 所以TaskB开始运行。此时就出现了优先级反转的情况—中等优先级的任务反而先运行完，最高优先级的任务无法得到实时性保障，这违反了“高优先级任务应优先于低优先级任务执行”的实时性原则

在这里插入图片描述

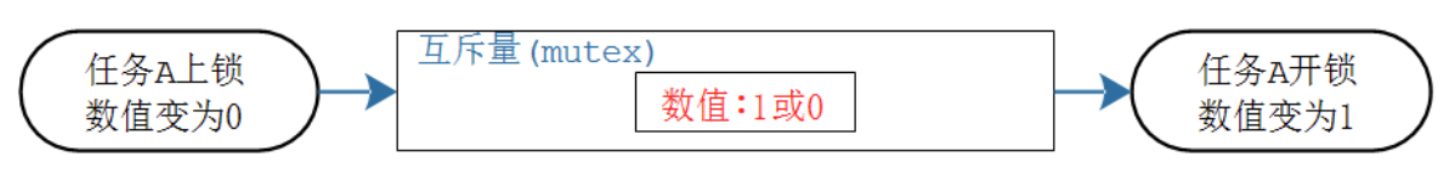

5. 互斥量(mutex)

在这里插入图片描述

互斥量就是特殊的队列
互斥量更是特殊的信号量
互斥量实现了优先级继承

5.1优先级继承

互斥量实现了优先级继承，解决了信号量优先级翻转的问题

优先级继承 (Priority Inheritance) 是实时操作系统（RTOS）中解决优先级反转问题的核心算法机制；当高优先级任务试图获取一个被低优先级任务持有的互斥量（Mutex）时，内核会临时提升低优先级任务的优先级，使其与等待该锁的最高优先级任务相同

目的：防止中等优先级任务抢占低优先级任务，从而让低优先级任务能尽快执行完临界区代码、释放锁，最终让高优先级任务尽早运行

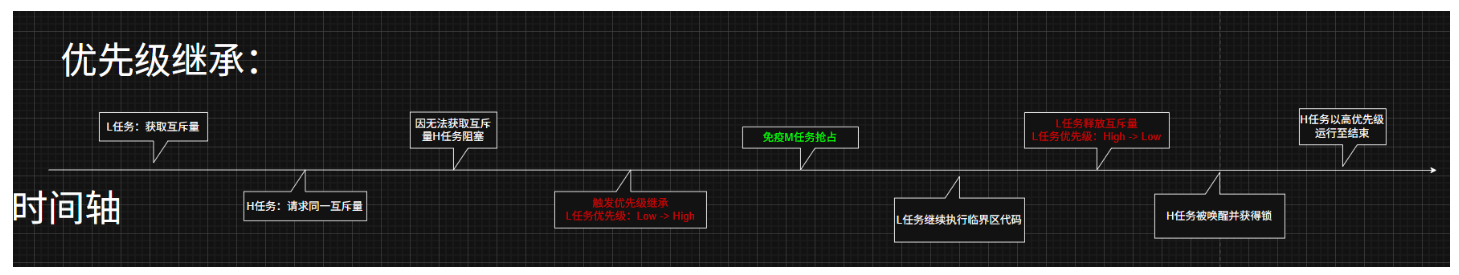

在下列的图示中，L任务代表低优先级任务、M任务代表中优先级任务、H任务代表高优先级任务

在这里插入图片描述
