FreeRTOS内部机制（三）

7. 任务通知(Task Notification)

使用队列、信号量、互斥量、事件组等机制时，步骤都是这样的：

• 创建对象
• 写/Give
• 读/Take

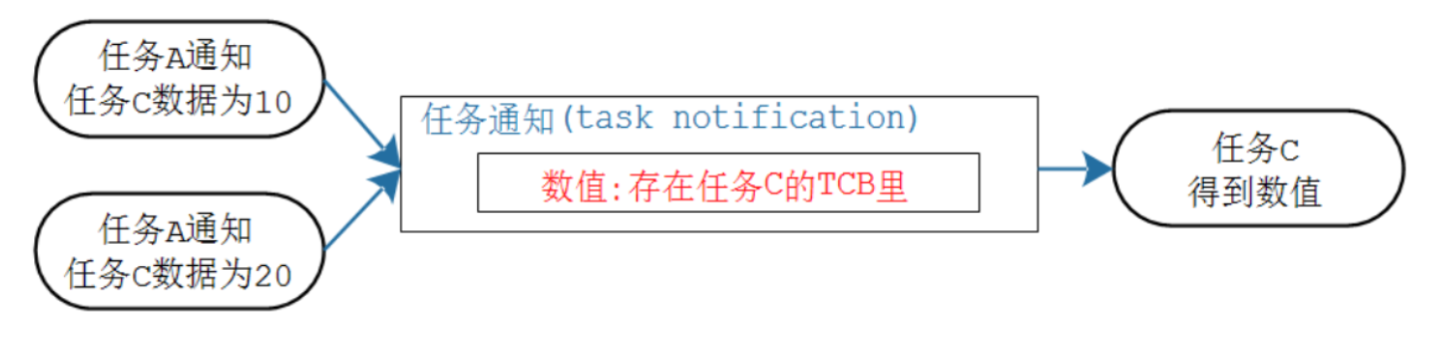

对于任务通知，不需要"创建对象"，因为要操作的对象就在TCB里：

任务通知 (Task Notifications) 是一种轻量级、高速的机制，用于替代二值信号量、计数信号量、事件组和队列（在单数据传递场景下）。它直接操作 TCB（任务控制块）中的 ulNotifiedValue 和 eNotifyState，无需额外的内核对象，因此速度最快且节省 RAM

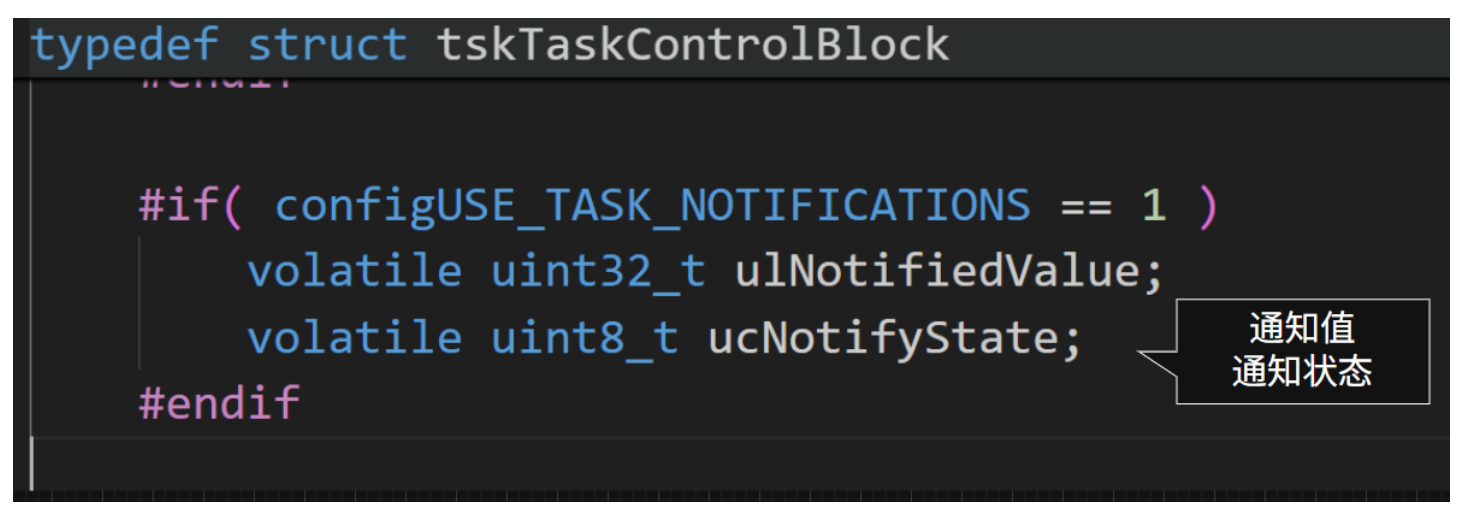

7.1 任务核心: 通知状态、通知值

7.1.1 通知状态

一个任务的"通知状态"有三种：

• taskNOT_WAITING_NOTIFICATION：任务没有在等待通知
• taskWAITING_NOTIFICATION：任务在等待通知
• taskNOTIFICATION_RECEIVED：任务接收到了通知，也被称为 pending(有数据了，待处理)

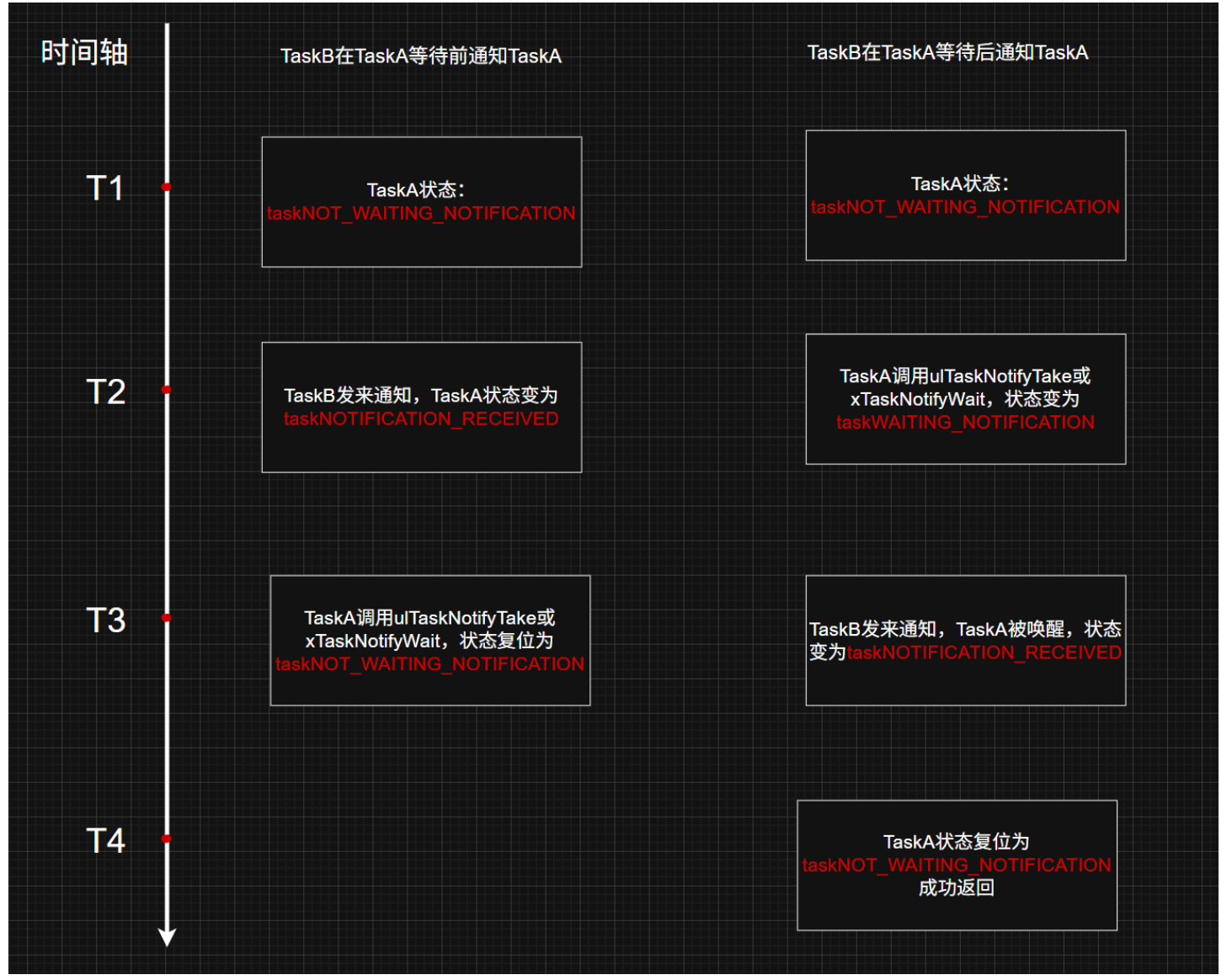

一个任务想等待别人发来通知，可以调用ulTaskNotifyTake 或xTaskNotifyWait ：

• 可能别人早就发来通知："通知状态"为taskNOTIFICATION_RECEIVED，那么函数立刻返回
• 可能别人还没发来通知：这些函数把"通知状态"从taskNOT_WAITING_NOTIFICATION改为taskWAITING_NOTIFICATION，然后休眠

别的任务可以使用xTaskNotifyGive或xTaskNotify 给某个任务发通知：

• 会马上唤醒对方
• 无条件唤醒对方，不管对方期待什么数据

7.1.2 通知值

一个整数，调用xTaskNotifyGive或xTaskNotify 时，传入不同的参数可以去设置这个数值：

• 不改变它的数值，只想唤醒任务
• 增加1
• 设置为某个数

8.软件定时器

8.1软件定时器核心：硬件定时器+链表+守护任务

8.1.1 硬件定时器

FreeRTOS 必须依赖一个硬件定时器（通常是 Cortex-M 的 SysTick 系统滴答定时器）

它做的唯一一件事：每隔固定时间产生一次中断 → 让系统时钟 +1

SysTick_Handler
    ->xPortSysTickHandler
    	->xTaskIncrementTick
    		const TickType_t xConstTickCount = xTickCount + ( TickType_t ) 1;

8.1.2 定时器列表

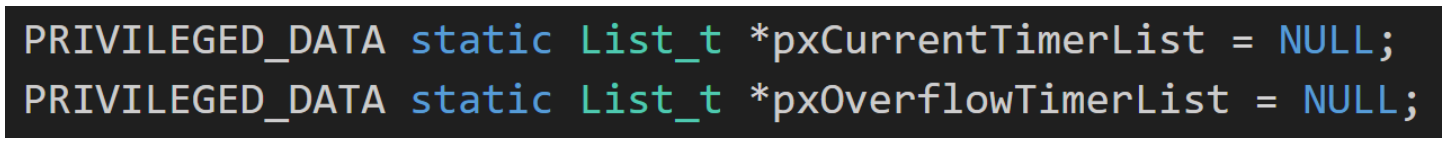

FreeRTOS 内核会维护两个双向链表（）：

• pxCurrentTimerList 当前到期链表：当前时钟周期内会到期的定时器
• pxOverflowTimerList 溢出链表：下一个时钟周期（溢出后） 才会到期的定时器

每当硬件滴答中断触发一次：

1. xTickCount +1
2. 内核检查有没有定时器到期
3. 如果有，就把这个定时器的回调函数命令发送到「定时器队列」

注意：中断里只发命令，不执行回调！

问：定时器列表为什么有两个？

答：系统时钟是会溢出的，FreeRTOS 有一个全局变量：volatile TickType_t xTickCount，每次硬件定时器中断 +1，如果是 32 位：最大到 0xFFFFFFFF，加满后会溢出回 0；如果一个定时器的超时时间跨越了溢出点，内核怎么判断它有没有到期？用两个列表分开存放！

对于pxCurrentTimerList，要进行的操作是：

• 内核每一个 tick 都会检查这个列表
• 找到最近要到期的定时器
• 时间一到 → 移入定时器队列 → 执行回调

对于pxOverflowTimerList，要进行的操作是：

• 正常情况下不检查
• 只有当 xTickCount 溢出归 0 时
• 才把 整个溢出列表 直接替换给 Current

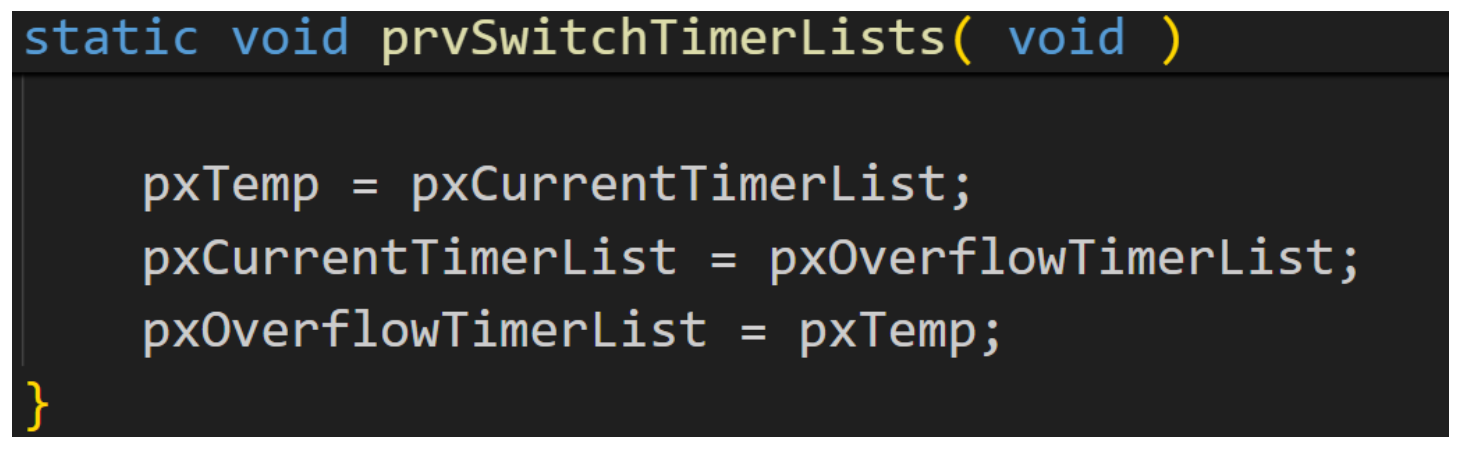

当系统时钟溢出（xTickCount 从最大值 → 0）执行一次切换动作：

1. 把 Current 清空
2. 把 Overflow 的所有定时器 全部移动到 Current
3. 重置 Overflow 为空

8.1.3 守护任务

FreeRTOS 会自动创建一个系统任务，它的工作：

1. 阻塞等待「定时器队列」的命令
2. 收到命令 → 找到对应定时器
3. 执行定时器回调函数
4. 如果是周期定时器 → 重新挂载到链表

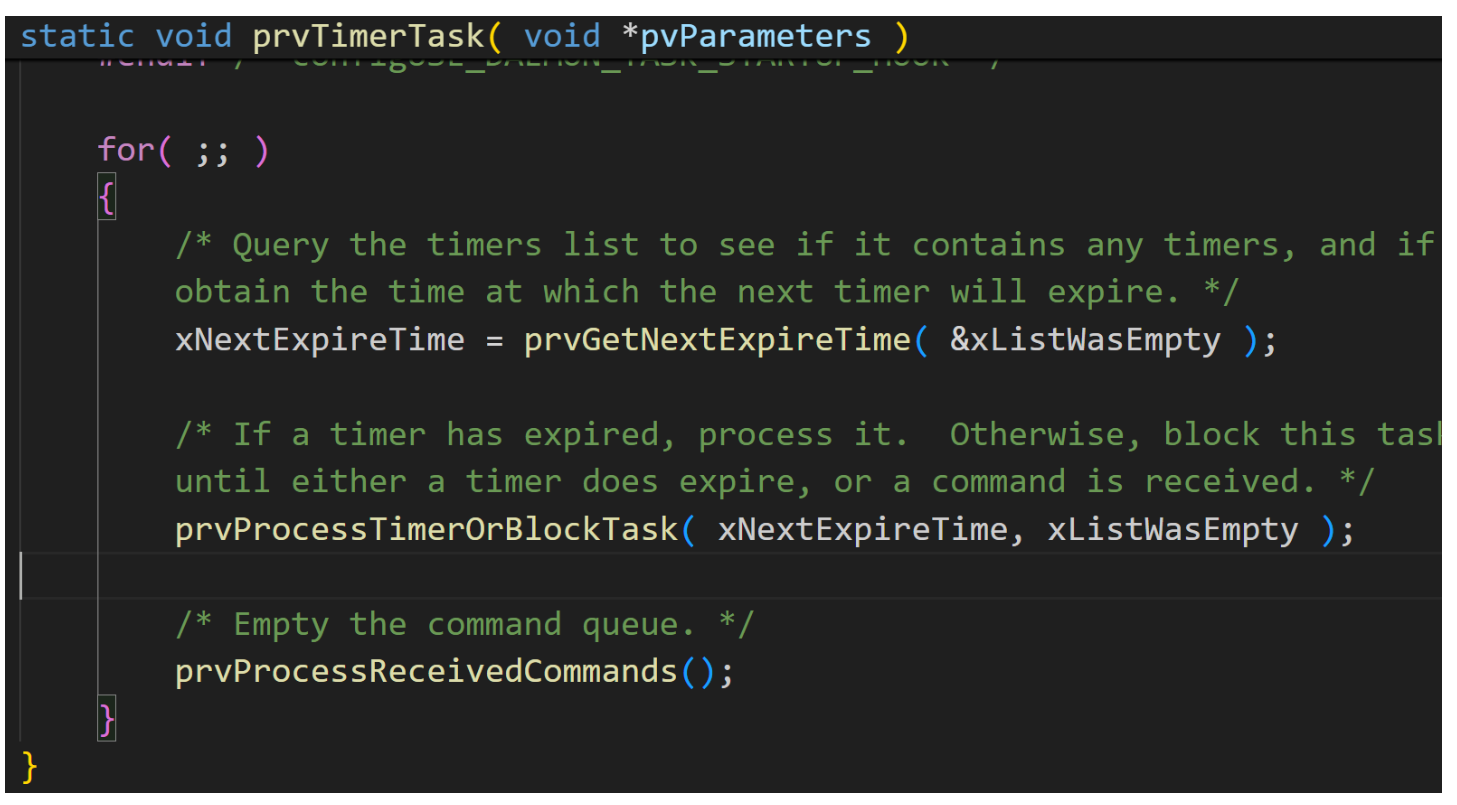

FreeRTOS 定时器守护任务的主循环由两个关键函数构成：

1. prvProcessTimerOrBlockTask：负责等待事件，要么等定时器到期，要么等命令到来，无任务时阻塞休眠，不占用 CPU 资源
2. prvProcessReceivedCommands：负责处理命令，被唤醒后一次性处理所有定时器控制命令

8.2 软件定时器流程

应用层
  xTimerCreate() → 创建定时器（休眠）
  xTimerStart()  → 发命令 → xTimerQueue

内核层（守护任务）
  阻塞等待 Queue
  ↓
  收到命令
  ↓
  插入定时器到 Current / Overflow 链表

9.中断

9.1两套API

在学习队列、信号量、互斥量时，我们会发现会有两套API，一套是普通的，另一套会有FromISR后缀，我们将队列作为示例来讲解：

xQueueSend( xQueue, pvItemToQueue, xTicksToWait )
xQueueSendFromISR( xQueue, pvItemToQueue, pxHigherPriorityTaskWoken )

首先，为什么要有两套API？

中断上下文不能阻塞，必须专用 API

FreeRTOS 的很多 API（如 xQueueSend()）内部会：

• 等待队列空闲
• 挂起任务
• 进入死循环等待

但是！中断里不能等！

• 中断必须快进快出
• 中断没有任务调度的概念
• 一旦阻塞 = 系统死机 / 卡死

所以，中断绝对不能直接调用任务级 API

那pxHigherPriorityTaskWoken的作用是什么呢？

首先要知道的是：中断执行时，任务调度器是暂停的，而且中断里不能直接调用任务切换，因为假如下一时刻有一个优先级更高的任务在中断中被唤醒，那么任务切换会一直进行下去，操作系统的实时性得不到保障，因此在中断即将结束时，需要判断：要不要切换去执行更高优先级任务，pxHigherPriorityTaskWoken将相当于一个标志位，用来标记是否唤醒了更高优先级的任务

// 1. 定义变量，初始化为 pdFALSE
BaseType_t xHigherPriorityTaskWoken = pdFALSE;

// 2. 调用中断API，把地址传进去
xQueueSendFromISR( xQueue, pvItemToQueue, &xHigherPriorityTaskWoken );

// 3. 内核内部逻辑：
//    如果这个操作唤醒了一个更高优先级任务
//    内核会自动把 xHigherPriorityTaskWoken 设为 pdTRUE

// 4. 最后判断：需要切换就切换
portYIELD_FROM_ISR( xHigherPriorityTaskWoken );

9.2 两类中断

FreeRTOS 把 MCU 硬件中断分成两类，唯一区别是：能不能调用 FreeRTOS 的 API（FromISR）

• 可管理中断（受控中断）

  ​ → 可以调用 FreeRTOS FromISR API

• 不可管理中断（不受控中断）

  ​ → 绝对不能调用任何 FreeRTOS API

1. 可管理中断（FreeRTOS 能管的）

• 优先级 低于或等于 configMAX_SYSCALL_INTERRUPT_PRIORITY
• FreeRTOS 会临时屏蔽这类中断（进入临界区时）
• 可以安全调用 FromISR 系列 API

**用途：**普通外设中断（串口、定时器、GPIO、SPI、I2C 等）

需要和任务交互、发信号、发队列、启动定时器

---

2. 不可管理中断（FreeRTOS 管不了的）

• 优先级 高于 configMAX_SYSCALL_INTERRUPT_PRIORITY
• FreeRTOS 永远不会屏蔽这类中断（即使临界区也不屏蔽）
• 绝对不能调用任何 FreeRTOS API
• 执行速度最快、最实时

**用途：**超高实时性要求场景：电机驱动、高精度采样、紧急保护中断等

#define configMAX_SYSCALL_INTERRUPT_PRIORITY 	5

通过配置这个宏，我们可以区别两类中断

• 优先级 0 ~ 4：不可管理中断（最高优先级）
• 优先级 5 ~ 15：可管理中断

9.3 优先级

即使最低优先级的中断也可以打断优先级最高的任务
