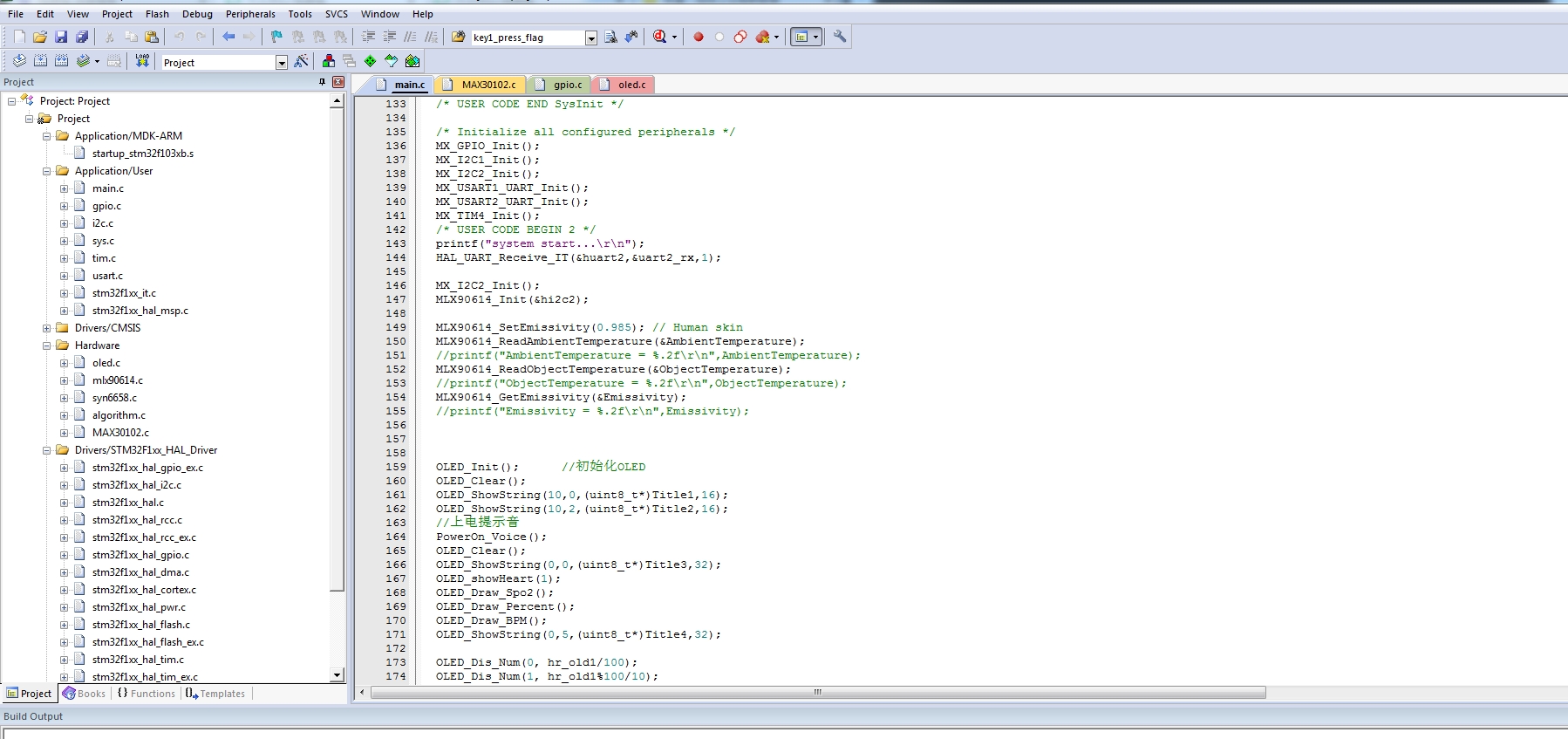

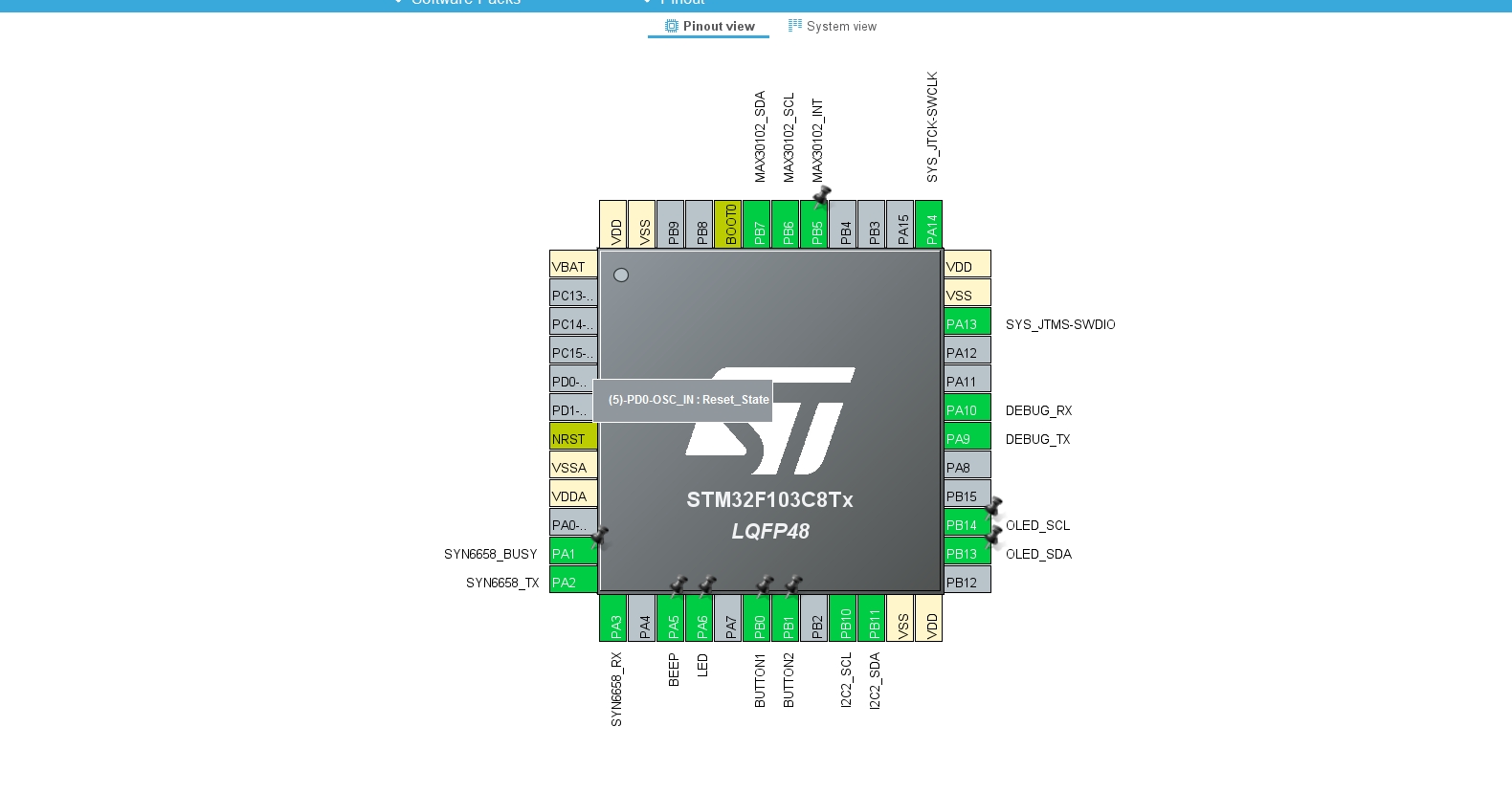

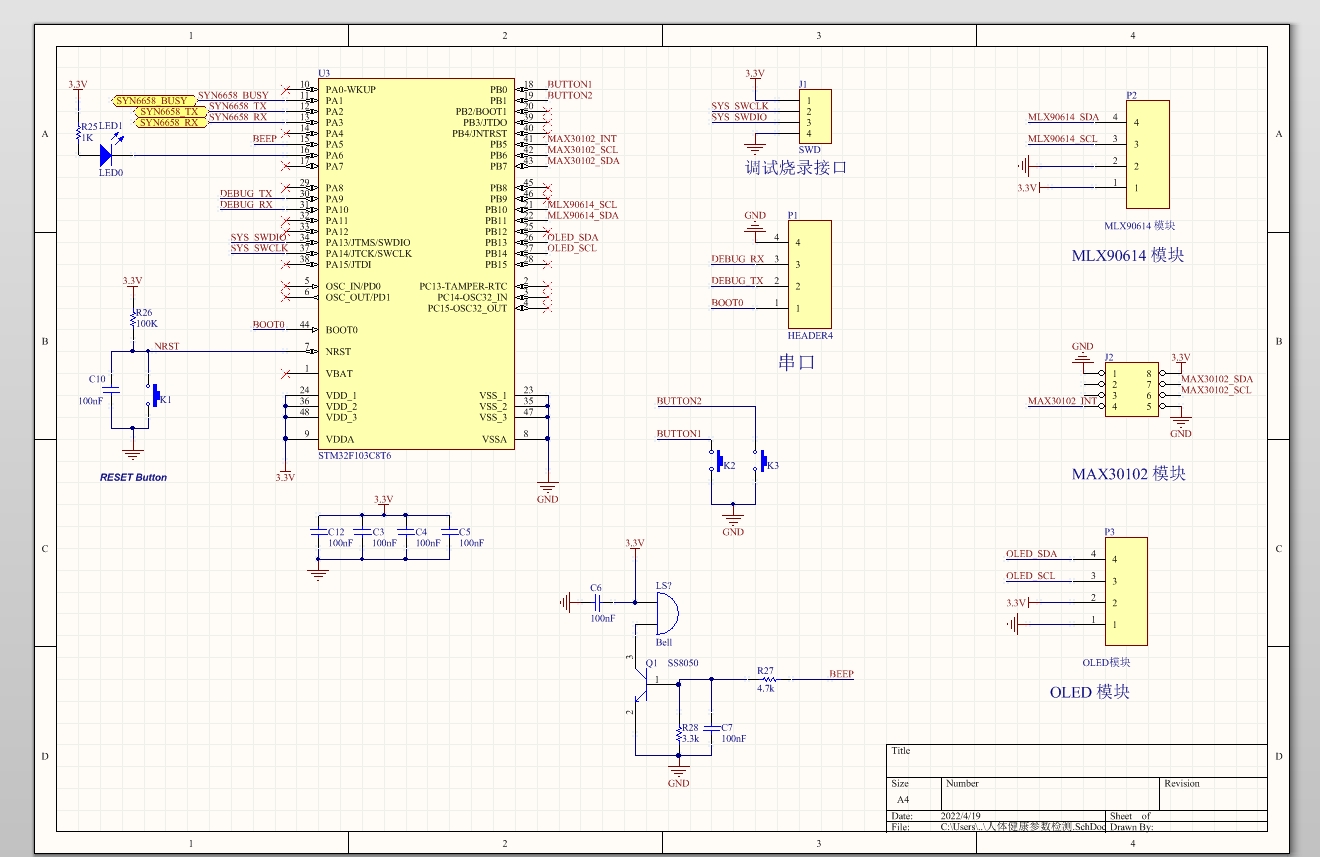

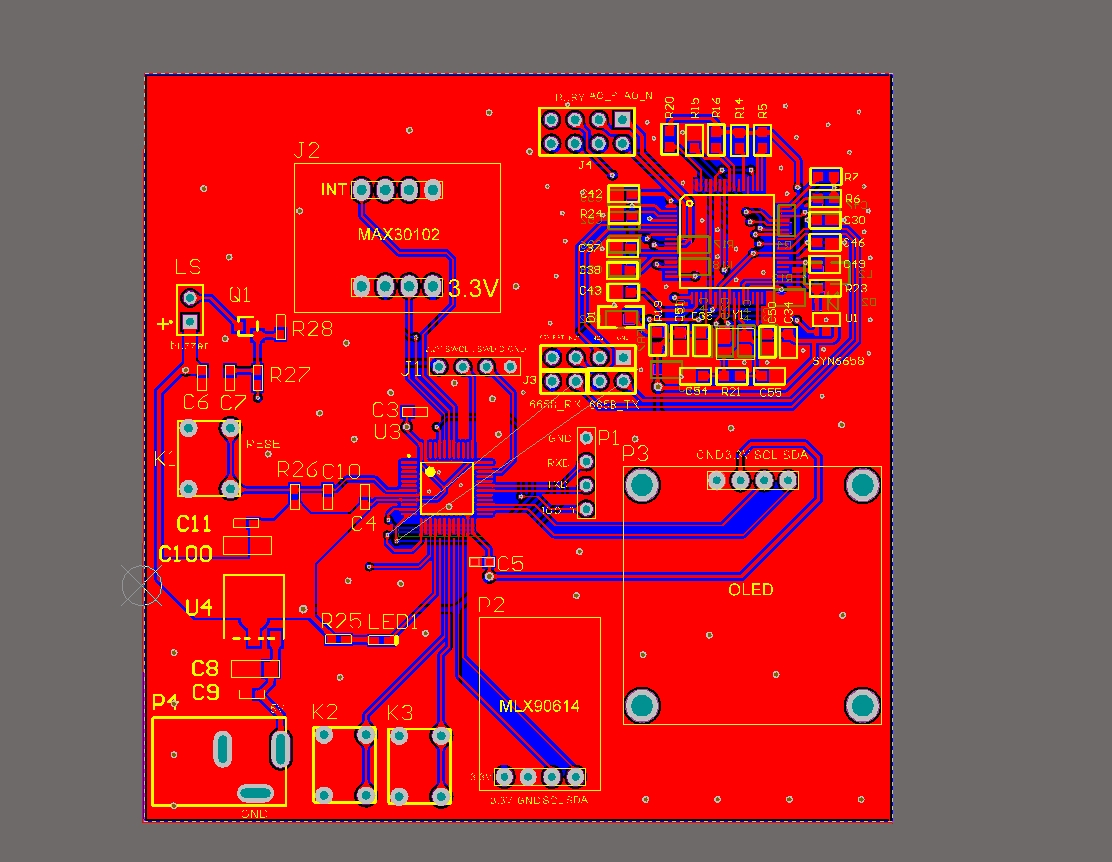

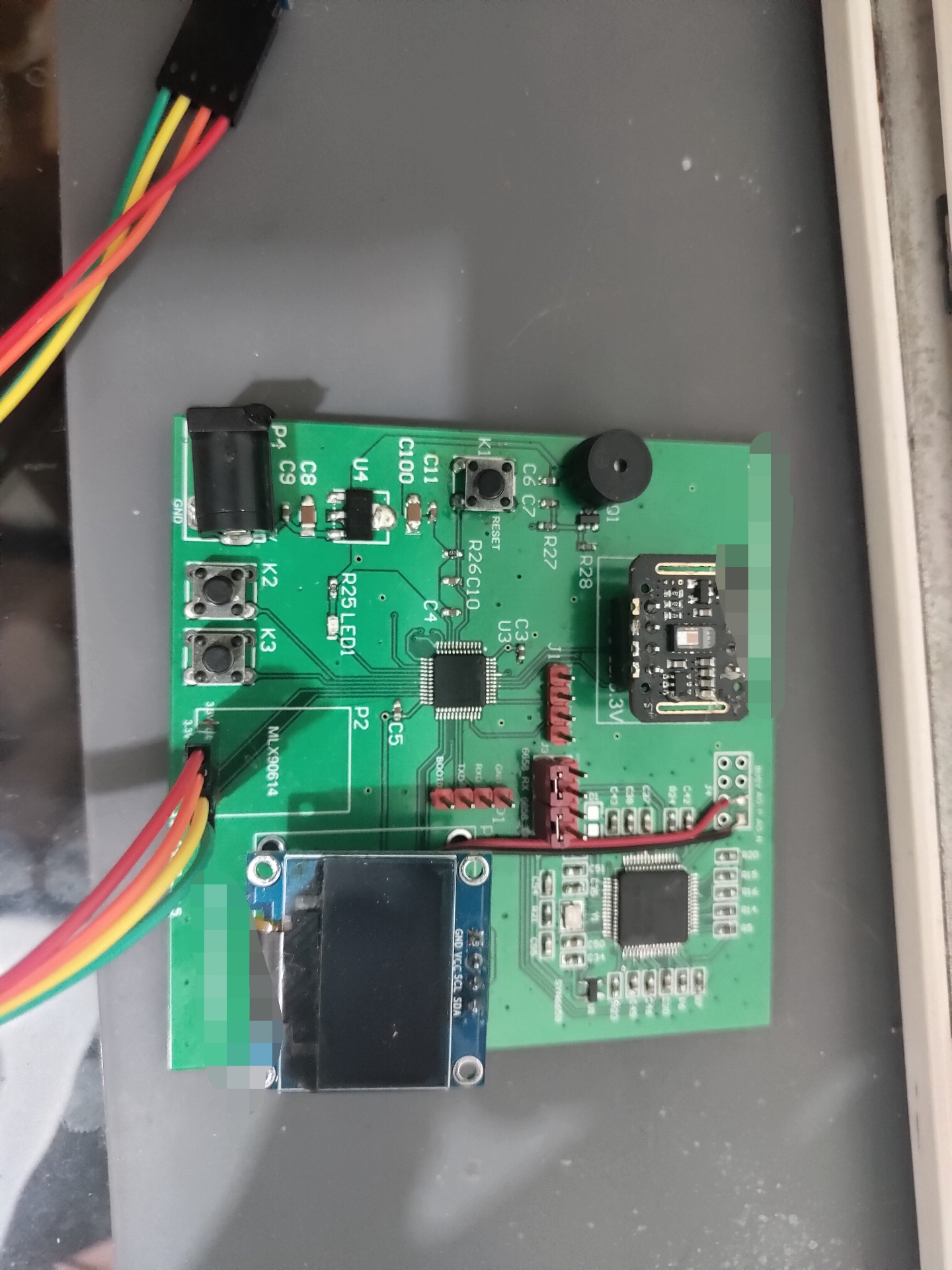

基于stm32人体健康监测系统，包含pcb （心率，血氧，体温，语音播报，报警） 本设计采用STM32F103C8T6作为主控 使用MAX30102采集心率和血氧值 使用MLX90614测量体温 OLED显示当前信息 语音播报使用SYN6658芯片，外围自己搭建,播放当前温度、心率、血氧 两个按键一个蜂鸣器警报，当体温、心率、血氧异常发出警报 资料包括源码，原理图，pcb，bom清单，都是原始文件

在嵌入式信号处理应用中，数学运算是构建复杂算法的基础。STM32的CMSIS-DSP库提供了一系列高度优化的基础数学函数，专门为Cortex-M系列处理器设计。这些函数涵盖了从基本的向量运算到复杂的滤波和变换操作，为嵌入式开发者提供了强大的数学计算能力。

函数库架构与设计理念

CMSIS-DSP库的基础数学函数模块采用统一的架构设计，针对不同的数据精度需求提供了多套API接口。整个库的设计充分考虑了嵌入式系统的资源约束和实时性要求，在代码大小和执行效率之间取得了良好平衡。

数据类型支持

库函数支持多种定点数和浮点数格式：

• 浮点类型：float32_t - 单精度浮点数，提供最大的动态范围
• 定点类型：
• q7_t - 8位定点数，适合存储密集型应用
• q15_t - 16位定点数，平衡精度和性能
• q31_t - 32位定点数，提供高精度计算

处理器优化策略

库函数针对不同的Cortex-M内核进行了专门优化：

#ifndef ARM_MATH_CM0_FAMILY
/* Cortex-M4/M3优化代码路径 */
// 使用SIMD指令和循环展开
#else
/* Cortex-M0兼容代码路径 */
// 简化实现保证兼容性
#endif

这种双路径设计确保了代码在高端和低端Cortex-M处理器上都能获得最佳性能。

核心功能模块详解

1. 向量绝对值运算

绝对值函数家族将输入向量的每个元素转换为其绝对值，支持所有数据类型：

void arm_abs_f32(float32_t *pSrc, float32_t *pDst, uint32_t blockSize);
void arm_abs_q15(q15_t *pSrc, q15_t *pDst, uint32_t blockSize);
// ... 其他数据类型的类似函数

技术特点：

• 支持原地运算（输入输出缓冲区可相同）
• 定点版本使用饱和算术处理边界情况
• 针对不同处理器架构优化循环结构

2. 向量算术运算

基础算术运算包括加法、减法、乘法和缩放操作，形成信号处理的构建块：

向量加法

void arm_add_f32(float32_t *pSrcA, float32_t *pSrcB, float32_t *pDst, uint32_t blockSize);

实现元素级加法：pDst[n] = pSrcA[n] + pSrcB[n]

向量乘法

void arm_mult_f32(float32_t *pSrcA, float32_t *pSrcB, float32_t *pDst, uint32_t blockSize);

实现元素级乘法：pDst[n] = pSrcA[n] * pSrcB[n]

向量缩放

void arm_scale_f32(float32_t *pSrc, float32_t scale, float32_t *pDst, uint32_t blockSize);

实现向量与标量的乘法：pDst[n] = pSrc[n] * scale

定点数缩放的特殊性：

基于stm32人体健康监测系统，包含pcb （心率，血氧，体温，语音播报，报警） 本设计采用STM32F103C8T6作为主控 使用MAX30102采集心率和血氧值 使用MLX90614测量体温 OLED显示当前信息 语音播报使用SYN6658芯片，外围自己搭建,播放当前温度、心率、血氧 两个按键一个蜂鸣器警报，当体温、心率、血氧异常发出警报 资料包括源码，原理图，pcb，bom清单，都是原始文件

定点版本的缩放操作使用分数乘法和算术位移的组合：

void arm_scale_q15(q15_t *pSrc, q15_t scaleFract, int8_t shift, q15_t *pDst, uint32_t blockSize);

总体缩放因子为：scale = scaleFract * 2^shift

3. 点积运算

点积函数计算两个向量的内积，在滤波器和相关器设计中至关重要：

void arm_dot_prod_f32(float32_t *pSrcA, float32_t *pSrcB, uint32_t blockSize, float32_t *result);

数学表达式：sum = pSrcA[0]pSrcB[0] + pSrcA[1]pSrcB[1] + ... + pSrcA[blockSize-1]*pSrcB[blockSize-1]

定点实现细节：

• Q15格式：中间结果使用64位累加器防止溢出
• Q31格式：通过右移操作管理数据精度
• 所有实现都经过优化以减少累积误差

4. 位移和位操作

位移函数提供对定点数的位级控制，用于动态范围调整和定标操作：

void arm_shift_q15(q15_t *pSrc, int8_t shiftBits, q15_t *pDst, uint32_t blockSize);

特性：

• 正位移值表示左移，负值表示右移
• 使用饱和算术防止溢出
• 保持数据精度和符号完整性

性能优化技术

循环展开策略

库函数广泛使用循环展开技术来提升性能：

/* 4路循环展开 */
blkCnt = blockSize >> 2u;  /* 除以4 */
while(blkCnt > 0u) {
    /* 处理4个元素 */
    // ... 并行处理代码
    blkCnt--;
}

/* 处理剩余元素 */
blkCnt = blockSize % 0x4u;
while(blkCnt > 0u) {
    /* 处理单个元素 */
    // ...
    blkCnt--;
}

SIMD指令利用

在Cortex-M4/M3处理器上，函数使用SIMD（单指令多数据）指令并行处理多个数据元素：

/* 使用SIMD指令同时处理两个Q15数据 */
*__SIMD32(pDst)++ = __QADD16(*__SIMD32(pSrcA)++, *__SIMD32(pSrcB)++);

饱和算术应用

所有定点运算都使用饱和算术来防止溢出和保持信号完整性：

/* Q15格式饱和加法 */
*pDst++ = (q15_t) __SSAT(((q31_t) *pSrcA++ + *pSrcB++), 16);

应用场景分析

数字滤波器实现

基础数学函数是FIR、IIR等数字滤波器的核心构建块。点积运算用于卷积计算，而加法和乘法用于差分方程的实现。

信号调理

偏移和缩放函数用于信号归一化和定标，绝对值函数用于包络检测，位移操作用于动态范围调整。

矩阵运算

虽然本文聚焦向量运算，但这些基础函数也是矩阵加法和乘法的基础，在更复杂的线性代数运算中发挥重要作用。

使用最佳实践

1. 内存对齐：确保输入输出缓冲区32位对齐以获得最佳性能
2. 数据类型选择：根据应用精度要求和处理器能力选择合适的数据类型
3. 溢出预防：理解各数据类型的范围并适当使用缩放操作
4. 性能权衡：在代码大小和执行速度之间根据应用需求做出合适选择

总结

STM32 CMSIS-DSP库的基础数学函数为嵌入式信号处理提供了坚实的技术基础。通过高度优化的实现、多数据类型支持和处理器特定优化，这些函数使得在资源受限的嵌入式系统上实现复杂的数字信号处理算法成为可能。理解这些基础构建块的特性、限制和最佳使用方式，是开发高效、可靠的嵌入式信号处理应用的关键。

无论是简单的信号调理还是复杂的滤波算法，这些经过严格测试和优化的数学函数都能提供可靠的性能和精确的结果，大大降低了嵌入式DSP应用的开发门槛和风险。
