你有没有想过一个问题：RS232串口，需要±10V左右的电压才能工作。逻辑“1”要-3V到-15V，逻辑“0”要+3V到+15V。可STM32只有3.3V。3.3V，怎么变出-10V？有人说：用DC-DC，用电感，用变压器。可MAX232这颗芯片，没有电感，没有变压器，只用几个电容——就把3.3V变成了+10V和-10V。

这不是魔术，是电荷泵。那个“无中生有”的MAX232MAX232是一颗经典的RS232电平转换芯片。它的供电只有3.3V或5V。但它却能输出：

• +10V（比电源电压还高）
• -10V（比地还低，负电压）

它怎么做到的？答案是：用电容，代替电感。电容可以储能，可以充电，可以放电。如果让电容在几个不同的状态之间来回切换——就能把电压“泵”上去，或者“抽”下来。这就是电荷泵的基本原理。电压如何“泵”上去？先看怎么把3.3V变成+10V。MAX232内部有一套倍压电路，分三步：

第一步：充电，把第一个电容（C1）接到3.3V和地之间。C1充电，两端电压变成3.3V。

第二步：切换，用一个电子开关，把C1的正极从3.3V断开，接到第二个电容（C2）的正极；把C1的负极从地断开，接到3.3V。

第三步：泵升，现在，C1的负极是+3.3V，正极是C1上存的3.3V加上这个3.3V——。C1正极的电压，变成了6.6V！这个6.6V给C2充电，C2两端电压变成6.6V。然后重复这个过程：

再对C1充电，再把C1叠到C2上——C2的电压变成9.9V，约等于+10V。这就是“倍压整流”的原理。用电容和开关，把电压一级一级“泵”上去。电压如何“抽”成负的？再看怎么从3.3V变出-10V。MAX232内部还有一套负压电路，原理类似但相反：

第一步：充电，把第一个电容（C3）接到3.3V和地之间，充到3.3V。

第二步：反接，用一个电子开关，把C3的正极从3.3V断开，接到地；把C3的负极从地断开，接到输出端。

第三步：抽负，现在，C3的正极是0V，负极是它存的3.3V——所以C3的负极，电压是-3.3V！这个-3.3V给输出电容C4充电。重复几次，C4的电压就变成了-10V。

这就是“负压转换”的原理。把电容正接充电，反接放电，就能得到负电压。那个“电子开关”是什么？整个过程里，最关键的是那些“电子开关”。MAX232内部有几十个MOSFET，组成一个复杂的开关网络。它们在芯片内部一个叫振荡器的驱动下，高速切换——每秒几万次。充电、切换、泵升、再充电、再切换、再泵升……肉眼看不到的高速动作，把电压一步一步“泵”上去。

没有机械运动，只有电子在电容之间“跳来跳去”。为什么不用电感？有人问：DC-DC用电感效率更高，为什么MAX232偏要用电容？因为电感贵、体积大、有电磁干扰。

• 电感需要磁芯，成本高
• 电感会辐射磁场，干扰周围电路
• 电感有饱和风险，设计复杂
• 电感不能集成到芯片内部

而电容呢？

• 便宜
• 体积小
• 无磁场干扰
• 可以集成到芯片内部

MAX232只用几个外接电容，就把所有“麻烦”的部件都放到了芯片外面。用电容的“笨办法”，换来了简单、可靠、低成本。这就是工程上的取舍智慧。

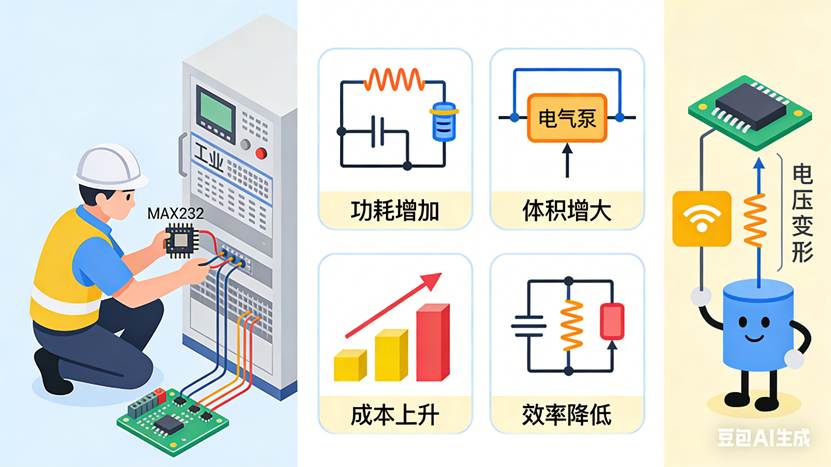

一个真实的“救场”案例，我有个朋友做一款工业控制器，需要和一台老设备通信。老设备是RS232接口，需要±12V。他的板子是3.3V系统，本来想用DC-DC模块升压。结果采购说：DC-DC模块缺货，交期两个月。他翻出MAX232，搭了几个电容——3.3V进去，±10V出来。老设备认这个电压，通信正常。一个几毛钱的芯片，救了两个月的交期。电荷泵的“代价”电荷泵虽好，也有代价。

代价一：电流驱动能力弱，MAX232的输出电流只有几十mA，带不动重负载。

代价二：有纹波，电容充放电，输出电压会有波动，需要大电容滤波。

代价三：效率不如电感，电荷泵的效率一般在70%-80%，而电感DC-DC能做到90%以上。

代价四：倍压倍数有限，倍压太多，电容耐压不够，开关管也受不了。

所以MAX232只做2倍压、3倍压，不追求更高。任何技术，都有适用范围。这个故事给我们的启示：为什么3.3V能变出-10V？因为电荷泵用了一种巧妙的思路：把电容当成“电荷的容器”，通过开关切换，让电荷在不同容器之间转移，实现电压的变换。这不是魔法，是基尔霍夫电压定律的应用。没有电感，没有变压器，只用几个电容——就把电压“泵”上去，“抽”下来。用简单的元件，实现复杂的功能。这就是模拟电路的魅力。

写在最后下次你再看到MAX232的时候，别只把它当成一个“电平转换芯片”。想一想它内部发生了什么：

• 电容在高速充电、放电
• 开关在快速切换、重组
• 电压在一级一级泵升
• 电子在芯片里“跳来跳去”

那个小小的芯片，藏着一场看不见的“电子运动会”。它告诉我们：有时候，最巧妙的解决方案，不是用最先进的器件——而是用最简单的东西，做最聪明的事。
