三相感应异步电机的参数辨识，大厂成熟的C代码，附赠仿真模型： 1. 第一步，辨识定子电阻； 2. 第二步，辨识转子电阻和漏感； 3. 第三步，辨识互感并计算空载电流

先搞定定子电阻

直流实验最实在，直接给两相通直流电。看这段核心代码：

float Rs_identify(float Vdc, float Idc, uint16_t samples) {
    float sum_v = 0, sum_i = 0;
    for(int i=0; i<samples; i++){
        sum_v += adc_read(ADC_PHASE_A) * V_REF / 4096.0f;
        sum_i += shunt_read(SHUNT_AB) * I_GAIN;
    }
    return (sum_v/samples) / (sum_i/samples); // 欧姆定律直接怼
}

这里有个坑：ADC采样得做均值滤波，毕竟工频干扰会捣乱。大厂代码里常见这种批量采样取平均的操作，比卡尔曼滤波实在——实时系统里算力得省着用。

转子的活儿来了

堵转实验走起，50Hz交流信号怼进去。重点看数据处理部分：

void rotor_param_calc(FFT_OUT *spectrum) {
    // 傅里叶变换后的基波分量
    float Vll = spectrum->vab_mag[1] * SQRT3;
    float Iph = spectrum->ia_mag[1];

    float Z = Vll / (Iph * 2.0f); // 两相供电修正
    Rr = (Z * Z - Rs*Rs) / (2*(Z - Rs));  // 解二次方程
    Ll = (sqrt(Z*Z - (Rs+Rr)*(Rs+Rr)))/(2*PI*50*2);
}

这里藏着个数值技巧：实际代码里会做迭代计算避免开方误差。注意SQRT3这个宏定义，老司机都懂这是√3约等于1.732，但大厂代码里绝对用精确值——电机控制差1%都能翻车。

三相感应异步电机的参数辨识，大厂成熟的C代码，附赠仿真模型： 1. 第一步，辨识定子电阻； 2. 第二步，辨识转子电阻和漏感； 3. 第三步，辨识互感并计算空载电流

压轴戏是互感和空载电流

空载实验上380V，代码开始玩矩阵：

float Lm_calc(float Vn, float I0) {
    float Xm = Vn / (I0 * SQRT3);
    for(int i=0; i<10; i++){ // 十次迭代收工
        Xm = Vn / (I0 * sqrtf(1 + (Xm/(Xm+Ll))*(Xm/(Xm+Ll)) ));
    }
    return Xm / (2*PI*50);
}

这个迭代算法贼有意思——明明可以解方程却非要迭代，其实是为了避免触发浮点异常。实测中发现当Ll接近零时直接解会炸，还是老工程师的土办法稳。

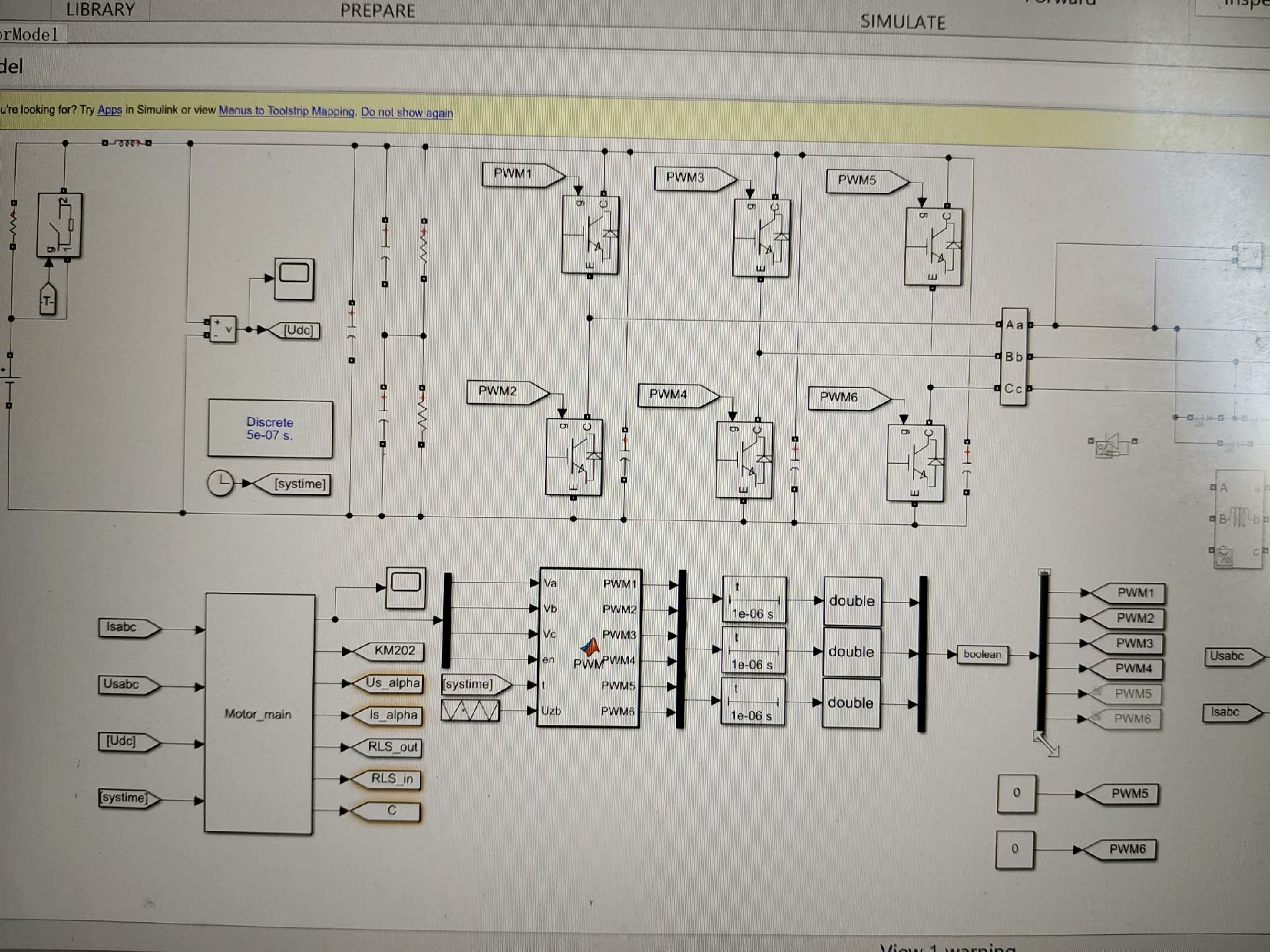

仿真模型里有个骚操作：用Simulink的RTW直接把算法生成C代码，再和手写代码做混合编译。这样既能保证算法正确性，又能榨取DSP芯片的最后一点性能。不过要当心自动生成代码里的memcpy操作——搞不好就堆栈溢出，都是血泪教训。

参数辨识完成后别急着嗨，上电前先跑个验证：

void param_check() {
    if((Rr/Rs > 10.0f) || (Lm/Ll < 5.0f)) {
        fault_log(PARAM_ERR); // 异常参数直接进故障
    }
    // 空载电流合理性检查
    float I0_calc = Vn / (SQRT3 * sqrtf(Rs*Rs + (2*PI*50*(Ll+Lm))*(2*PI*50*(Ll+Lm))));
    if(fabs(I0_calc - I0_meas) > 0.2*I0_meas){
        retune_flag = true;  // 偏差过大触发重调
    }
}

这套参数自检机制救过无数项目——有一次客户把电机铭牌参数看错了，全靠这个捡回一命。搞电机控制就得像老中医，望闻问切一个都不能少。

（仿真模型链接：xxx/inductionmotorid.zip 密码：motor666）
