从零到真机可跑的完整流程：硬件选型 → 环境部署 → 模型推理 → 机械臂对接（含 ROS 2 示例）→ 闭环控制。全程基于小米开源的 Xiaomi-Robotics-0（VLA）。

一、先搞清楚：VLA 输出什么？怎么控制机械臂？

小米 VLA 是端到端：图像 + 语言 → 动作序列。

输入：单目 / 双目 / RGB-D 图像 + 中文指令（如 “抓起杯子”）
输出：连续动作 chunk（通常是：末端 6D 位姿 + 夹爪开合，7 维向量）
控制频率：约 30Hz（80ms / 帧），消费级 GPU 可实时跑

所以流程是：

相机拍照 → VLA 推理 → 得到目标点位姿 → 发给机械臂控制器 → 运动执行

三、部署 VLA 模型（Ubuntu 22.04 示例）
1）拉取官方代码

git
clone https://github.com/XiaomiRobotics/Xiaomi-Robotics-0
cd
Xiaomi-Robotics-0
2）创建虚拟环境 & 安装依赖
bash

conda create -n mibot python=3.12
conda activate mibot

# 安装PyTorch（必须匹配CUDA）
pip
install torch==2.8.0 torchvision==0.23.0 torchaudio==2.8
.0 --index-url https://download.pytorch.org/whl/cu128

pip
install transformers==4.57
.1
pip
install flash-attn==2.8
.3 --no-build-isolation
pip
install -r
requirements.txt

3）下载权重（自动）
bash

python scripts/download_weights.py

• 权重约 4.2GB，自动存到 weights/
4）本地推理测试（图像 + 文字 → 动作）
python

import
torch
import
cv2
from models import
XiaomiRoboticsVLA
from utils import process_image,
decode_robot_action

device
= "cuda" if torch.cuda.is_available() else "cpu"

# 加载模型
model
= XiaomiRoboticsVLA.from_pretrained("weights/xiaomi_robotics_0_lite").to(device)
model
.eval()

# 读一张场景图
= cv2.imread("demo.jpg")
img_tensor
= process_image(img).to(device)

# 指令
instruction
= "把红色杯子拿到左边"

# 推理
with torch.no_grad():
action_chunk
= model(img_tensor, instruction) # shape: (T, 7)

# 解码成机械臂可执行指令
cmd
= decode_robot_action(action_chunk)
print("输出动作序列：", cmd)

你会得到类似：
plaintext

[[x0,y0,z0,rx0,ry0,rz0,g0],
[x1,y1,z1,rx1,ry1,rz1,g1],
...]

每一行是一帧末端位姿 + 夹爪状态。

四、对接机械臂（ROS 2 为例）
核心：把 VLA 输出的 7 维动作，转成 ROS 2 的目标位姿并发送给机械臂。
1）假设你的机械臂用 ROS 2 + MoveIt2
• 话题：/arm_controller/follow_joint_trajectory 或 /target_pose
• 消息类型：geometry_msgs/PoseStamped + std_msgs/Float32（夹爪）
2）写一个简单 bridge 节点（Python）
python

运行

import
rclpy
from rclpy.node import
Node
from geometry_msgs.msg import
PoseStamped
from std_msgs.msg import
Float32
import
torch
from models import
XiaomiRoboticsVLA
from utils import
process_image

class VLAToRobot(Node):
def __init__(self):
super().__init__('vla_to_robot')
self
.pose_pub = self.create_publisher(PoseStamped, '/target_pose', 10)
self
.gripper_pub = self.create_publisher(Float32, '/gripper_cmd', 10)

# 加载VLA
self
.device = "cuda"
self
.model = XiaomiRoboticsVLA.from_pretrained("weights/xiaomi_robotics_0_lite").to(self.device)
self
.model.eval()

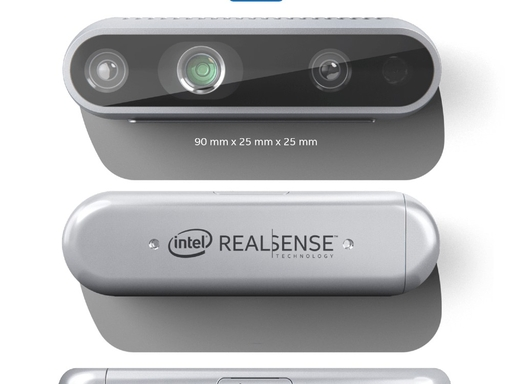

# 相机订阅（RealSense示例）
self
.create_subscription(Image, '/camera/color/image_raw', self.image_cb, 10)
self
.img = None
self
.instruction = "抓起桌上的杯子"

def image_cb(self, msg):
self
.img =
msg
self
.run_vla()

def run_vla(self):
if self.img is None:
return
# 图像预处理
img_tensor
= process_image(self.img).to(self.device)
with torch.no_grad():
action
= self.model(img_tensor, self.instruction)[0] # 取第一帧
# action: [x,y,z,rx,ry,rz,g]
x
,y,z,rx,ry,rz,g =
action
# 发位姿
pose
= PoseStamped()
pose
.header.frame_id = "base_link"
pose
.pose.position.x =
x
pose
.pose.position.y =
y
pose
.pose.position.z =
z
pose
.pose.orientation.x =
rx
pose
.pose.orientation.y =
ry
pose
.pose.orientation.z =
rz
pose
.pose.orientation.w = 1.0 # 简化
self
.pose_pub.publish(pose)
# 发夹爪
self
.gripper_pub.publish(Float32(data=float(g)))

def main():
rclpy
.init()
node
= VLAToRobot()
rclpy
.spin(node)

if __name__ == "__main__":
main
()

3）关键注意点
• 坐标对齐：VLA 输出是归一化 / 相对坐标，必须标定相机与机械臂基座的外参（手眼标定），否则会抓空。
• 动作平滑：VLA 一次输出一整段 chunk（如 10 帧），逐帧发送 + 插补，避免抖动。
• 安全限位：一定要加关节限位、碰撞检测、急停。

五、完整闭环流程（跑起来）
1. 启动机械臂 ROS 2 驱动 + MoveIt2
2. 启动 RealSense 相机节点
3. 启动 VLA bridge 节点
4. 对着场景说 / 输入指令：“把杯子放到盘子里”
5. 相机实时画面 → VLA 推理 → 输出末端轨迹 → 机械臂执行

六、常见坑 & 避坑
• ❌ 直接用原始输出：VLA 输出是相对 / 归一化坐标，必须手眼标定转成机械臂坐标系。
• ❌ 单相机无深度：尽量用RGB-D / 双目，否则 3D 空间不准，抓不准。
• ❌ 指令太模糊：要用具体动词 + 明确物体，如 “把红色杯子移到右边 5cm”，别用 “处理一下”。

七、下一步（你可以直接做）
1. 先在电脑上跑通单张图→动作的 demo（第三节）
2. 用 ** 仿真环境（如 PyBullet/Isaac Sim）** 对接 VLA，先在模拟器里动起来
3. 再上真实机械臂，先做手眼标定，再跑抓取任务
