本篇主要为理论知识部分的内容，如有问题，望指正！

正文

1.ADC简介

• ADC（Analog-Digital Converter）模拟-数字转换器

• ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁

• 12位逐次逼近型ADC，1us转换时间

• 输入电压范围：0—3.3V，转换结果范围：0~4095

• 18个输入通道，可测量16个外部和2个内部信号源（内部温度传感器和内部参考电压—1.2V左右的基准电压，不随外部供电电压变化而变化）

• 规则组和注入组两个转换单元

• 模拟看门狗自动监测输入电压范围

• STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道

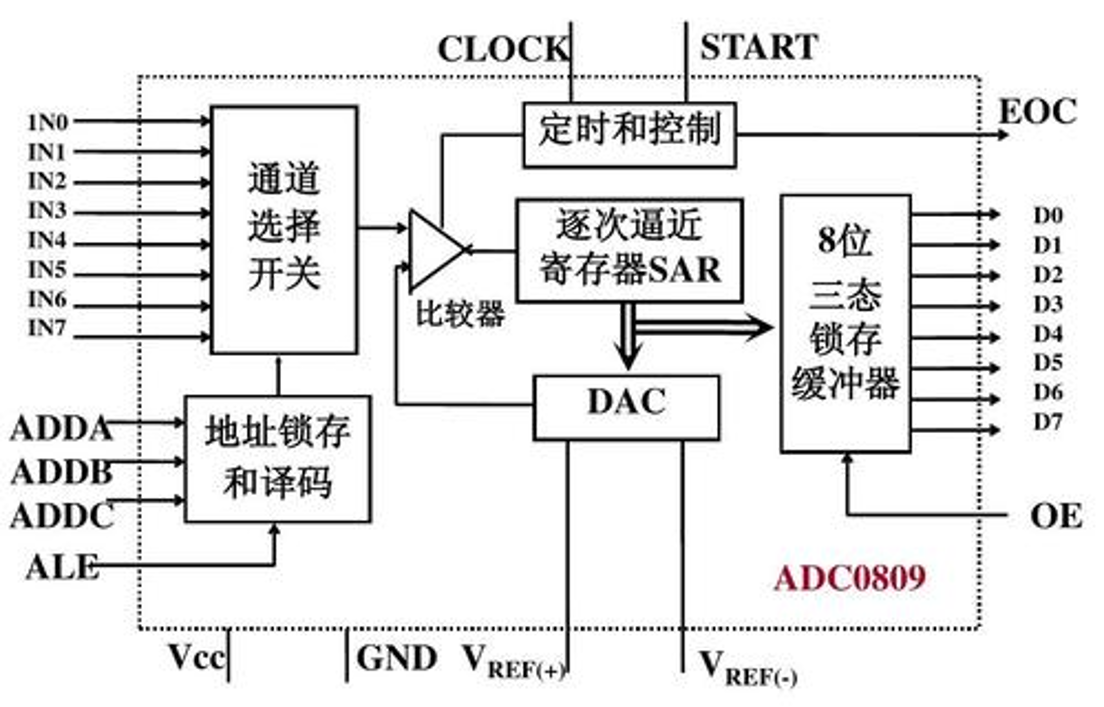

2.逐次逼近型ADC（单独的一个芯片）

3.STM32中的ADC框图

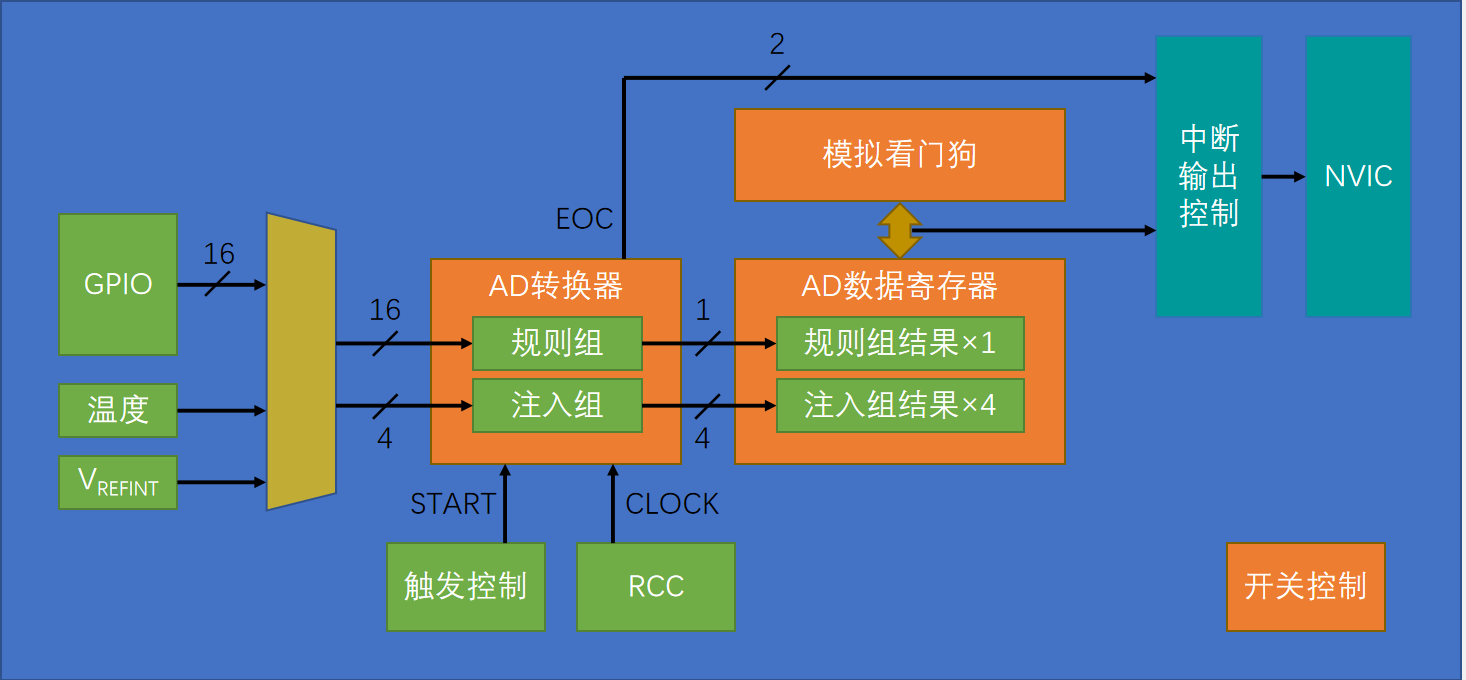

4.ADC基本结构图

5.输入通道

实验所用芯片没有PC通道。

通道	ADC1	ADC2
通道0	PA0	PA0
通道1	PA1	PA1
通道2	PA2	PA2
通道3	PA3	PA3
通道4	PA4	PA4
通道5	PA5	PA5
通道6	PA6	PA6
通道7	PA7	PA7
通道8	PB0	PB0
通道9	PB1	PB1
通道10	PC0	PC0
通道11	PC1	PC1
通道12	PC2	PC2
通道13	PC3	PC3
通道14	PC4	PC4
通道15	PC5	PC5
通道16	温度传感器
通道17	内部参考电压

6.转换模式

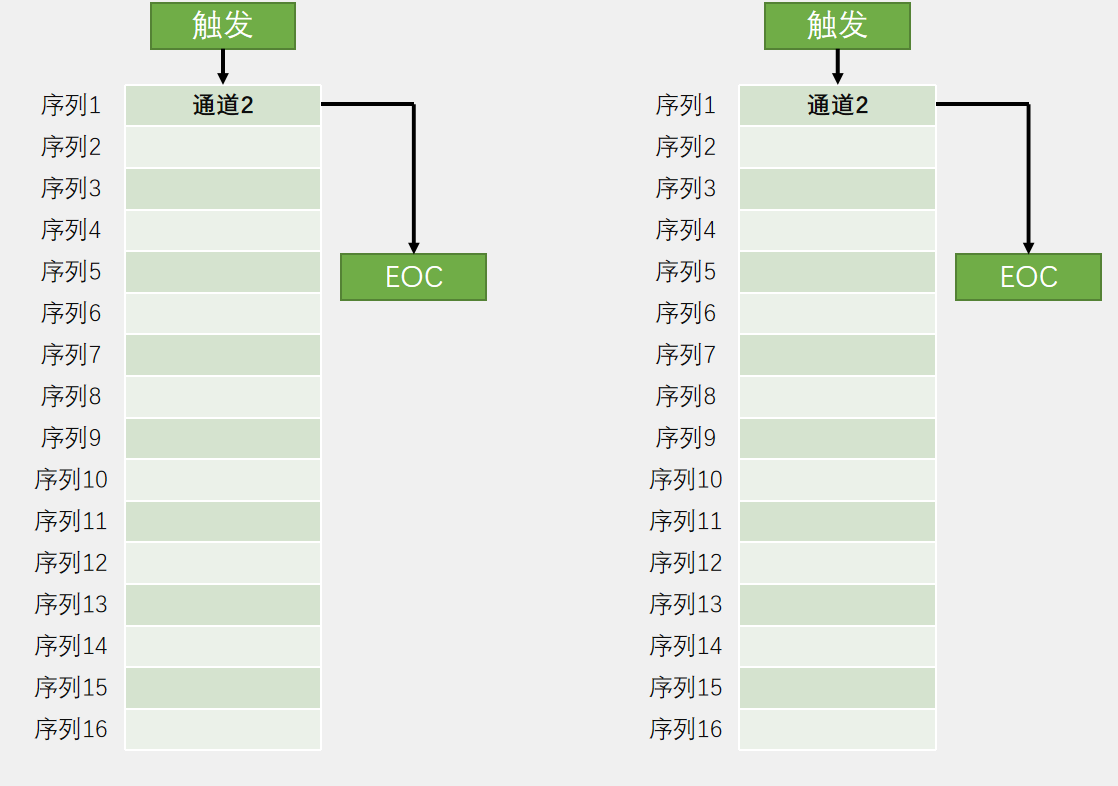

①单次转换，非扫描模式

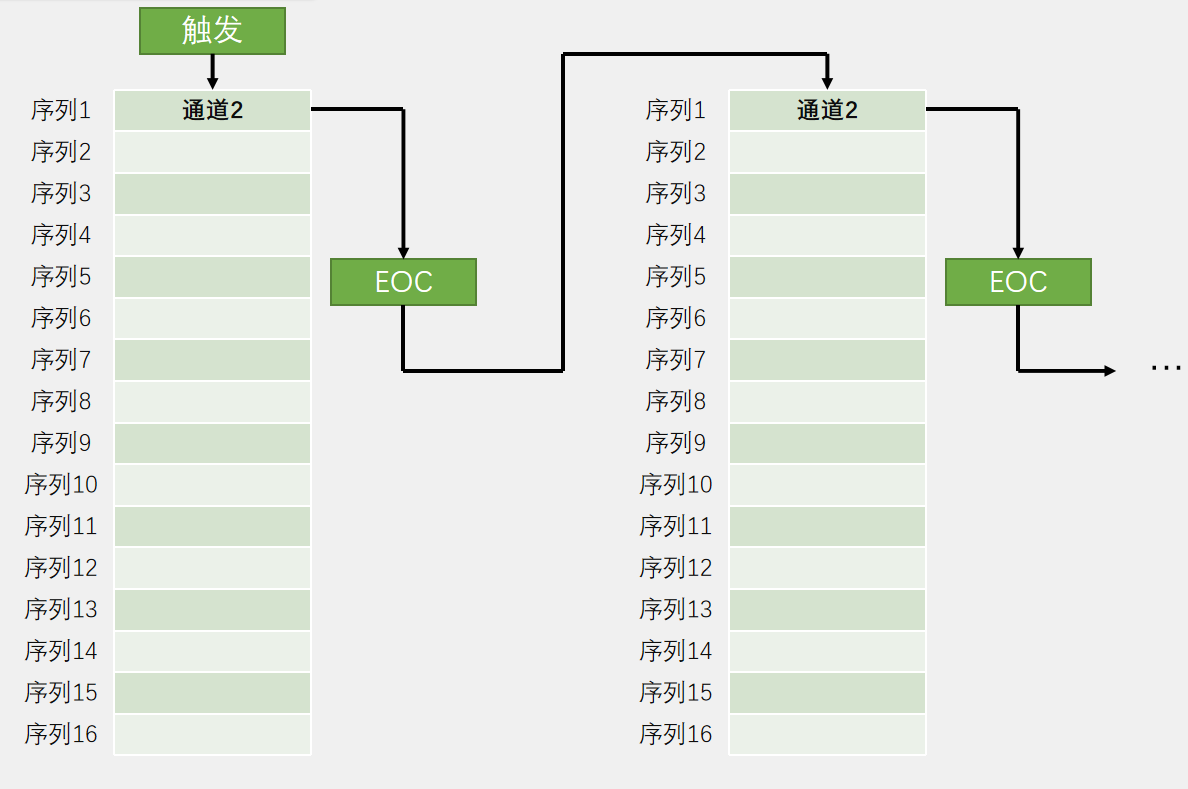

②连续转换，非扫描模式

③单次转换，扫描模式

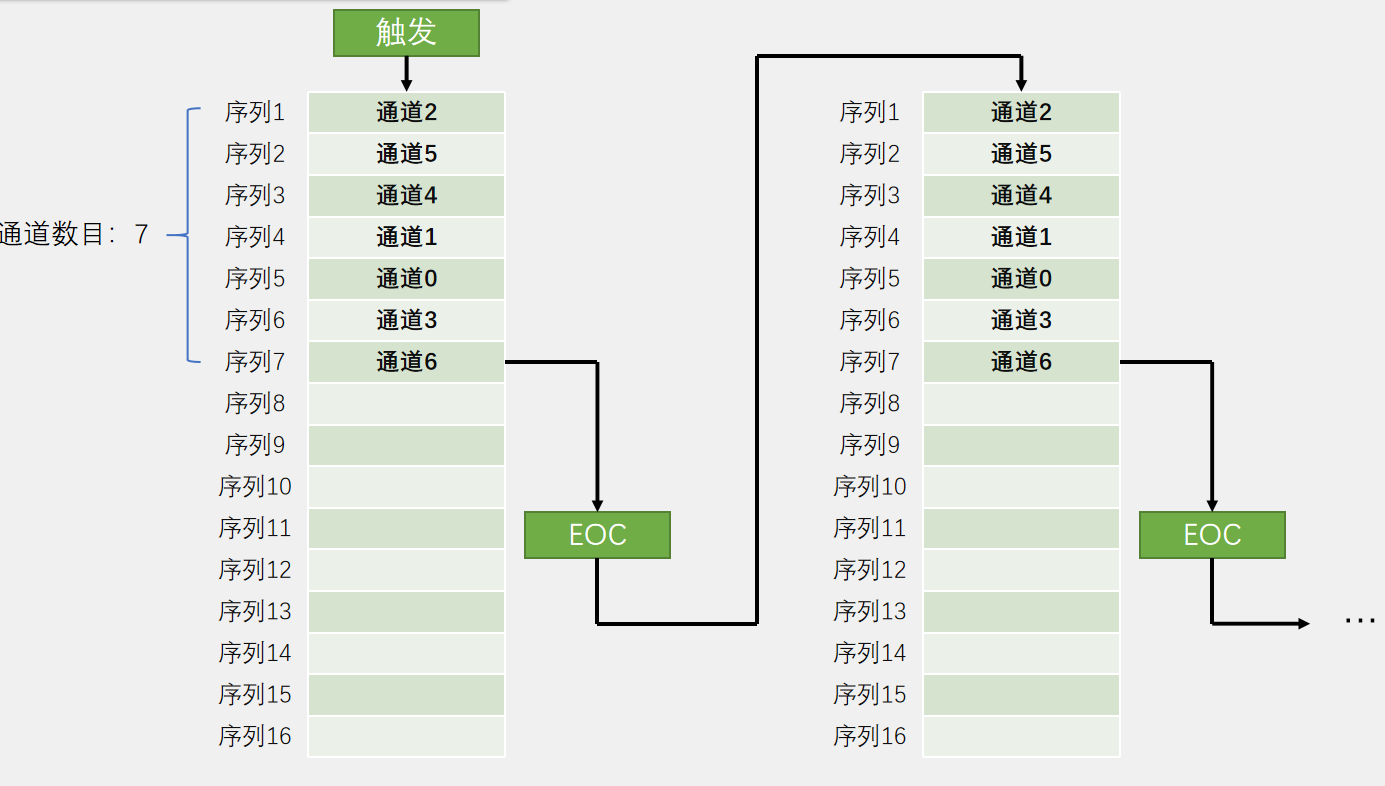

④连续转换，扫描模式

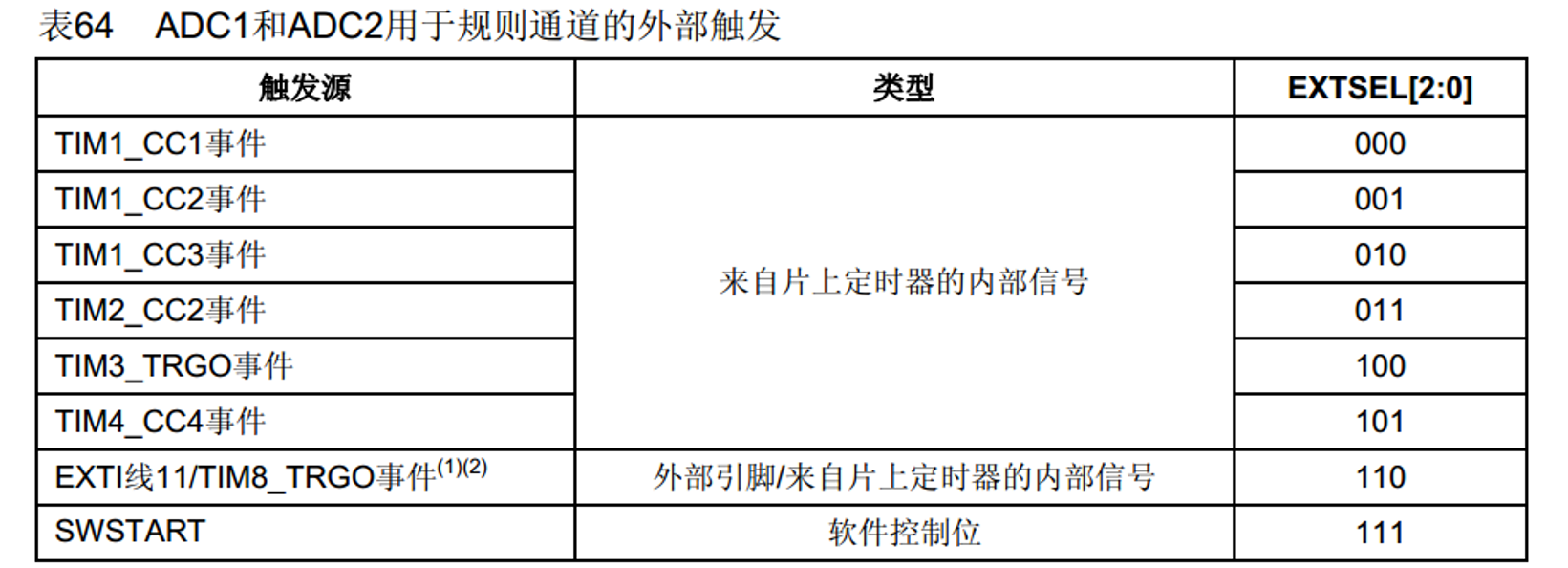

7.触发控制

8.转换时间

• AD转换的步骤：采样，保持，量化，编码

• STM32 ADC的总转换时间为： TCONV = 采样时间 + 12.5个ADC周期

• 例如：当ADCCLK=14MHz，采样时间为1.5个ADC周期 TCONV = 1.5 + 12.5 = 14个ADC周期 = 1μs

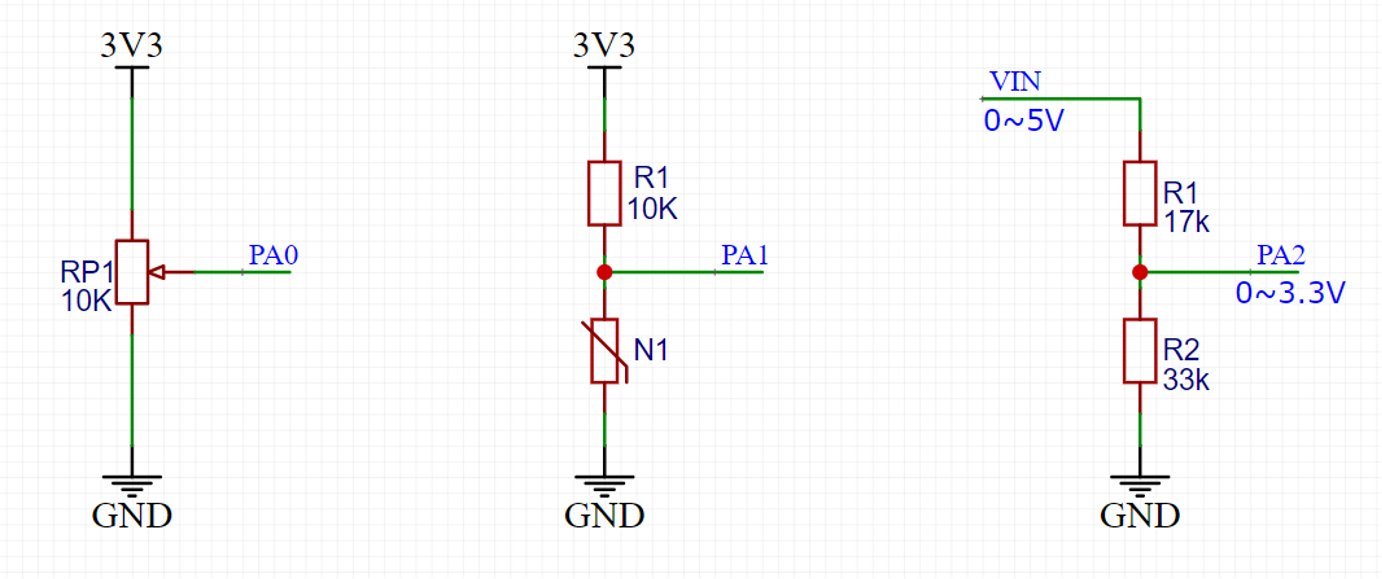

9.硬件电路

还会持续更新哒~~
