一、LoRa基础知识

1. LoRa是什么？

LoRa是一种低功耗远距离无线通信技术，名称源自"Long Range"（远距离）。它是一种物理层调制技术，采用扩频调制方式，具有远距离传输、低功耗和抗干扰能力强的特点，特别适合物联网应用。

2. LoRa与LoRaWAN的区别

LoRa：物理层调制技术，定义了无线电波如何调制和解调

LoRaWAN：建立在LoRa物理层之上的网络协议，定义了网络架构、设备类型、安全机制和通信协议

3. LoRa的主要特点

远距离传输：在郊区可达15km，城市环境可达2-5km

低功耗：终端设备电池可工作数年

低数据率：0.3kbps至50kbps

高灵敏度：接收灵敏度可达-148dBm

强抗干扰能力：采用扩频技术，抗干扰性能好

低成本：相比蜂窝网络等其他技术成本更低

二、LoRa技术原理

1. LoRa调制技术原理

LoRa采用CSS（Chirp Spread Spectrum，线性调频扩频）调制技术：

信号在整个频带内以线性方式变化频率（上升或下降）

通过不同的扩频因子（SF）调整数据率和传输距离

扩频因子越大，传输距离越远，但数据率越低

2. 扩频因子（SF）的作用

定义：扩频因子决定了每个符号传输的比特数，范围通常为SF7-SF12

影响： SF越大，传输距离越远，但数据率越低SF越小，传输距离越近，但数据率越高每增加一个SF值，链路预算增加约2.5dBSF12的数据率约为SF7的1/32

3. 带宽（BW）和编码率（CR）

带宽：LoRa常用带宽为125kHz、250kHz和500kHz 带宽越大，数据率越高，但灵敏度降低带宽越小，数据率越低，但灵敏度提高

编码率：LoRa使用前向纠错编码，编码率为4/5、4/6、4/7、4/8 编码率越高，抗干扰能力越强，但有效数据率降低

三、LoRa硬件与接口

1. 常见的LoRa芯片和模块

芯片： Semtech SX1272/76/77/78/79系列STM32WL系列（集成LoRa收发器的MCU）

模块： E32系列（艾伯维）RHF76系列（瑞兴恒方）SX1278/SX1276模块RAK811/RAK4200系列

2. LoRa模块与MCU的接口方式

SPI接口：最常用的接口方式，高速通信

UART接口：部分模块提供AT指令集，通过串口控制

I2C接口：少数模块支持

GPIO接口：用于中断、复位等控制信号

3. LoRa模块的典型引脚定义

SPI接口：MOSI、MISO、SCK、NSS（片选）

控制引脚： RESET：复位引脚DIO0-DIO5：数字IO，用于中断和状态指示BUSY：忙状态指示（部分模块）

RF相关： ANT：天线接口RF_SWITCH：TX/RX切换（部分模块）

四、LoRa通信参数配置

1. 关键通信参数

载波频率：根据区域不同，常用433MHz、868MHz、915MHz等

空中速率：也称为空中数据速率或无线数据速率，指的是Lora系统在无线空中接口上实现的传输速率，这个速率是指在LoRa通信中，数据以多快的速度通过空中从一个设备传输到另一个设备。空中速率受多种因素影响，包括扩频因子（Spreading Factor, SF）、带宽（Bandwidth）、编码率（Coding Rate）等。

扩频因子（SF）：是LORA传输中最重要的关键参数，影响着LORA信号的传输范围、速率和能耗通常SF7-SF12

带宽（BW）：125kHz、250kHz、500kHz

编码率（CR）：4/5、4/6、4/7、4/8    数据冗余度的级别，相当于位填充，连续几个添加一个值

发射功率：通常可调范围为2-20dBm

前导码长度：影响同步时间和可靠性，，，

LoRa数据包中的前导码（Preamble）是LoRa通信协议中非常重要的一个组成部分。前导码位于数据包的开始部分，是一系列预定义的模式，用于帮助接收器准确地同步到发送方的信号。

前导码的长度可以根据通信需求进行配置。长的前导码可以提高接收器同步的准确性，特别是在信号弱或环境噪声大的情况下。然而，过长的前导码可能会增加整个数据包的传输时间，从而影响通信的效率。+

同步字（Sync Word）

LoRa通信中的同步字（Sync Word）是用来区分和识别特定LoRa网络的一种机制。它是一个预定义的字节序列，用于帮助LoRa接收器区分目标网络的信号和其他LoRa信号或背景噪声。在LoRa通信中，同步字对于确保数据包的正确识别和网络的隔离非常重要。

同步字的值通常可以自定义，允许用户根据需求设置不同的值以创建独立的LoRa网络。所有在同一个LoRa网络中的设备应该使用相同的同步字。

2. 参数选择的权衡

距离vs功耗： 增大SF和发射功率可增加距离，但会增加功耗降低数据率可提高灵敏度，但传输时间变长

数据率vs可靠性： 高数据率（低SF）适合短距离大数据量场景低数据率（高SF）适合远距离小数据量场景

1. LoRa模块的基本操作流程

片选使能；

发送数据；

接收数据；

片选失效；

模块LLCC88

最终Lora调制模式下发送和接收到数据的帧格式

Preamble（前导码:同步字在这里面）+Header（代表数据相关的信息   显示模式下有效）+CRC(控制PayLoad有没有校验位)  +PayLoad() +PayLoad CRC

写在后面：

编写代码问题：Lora模块的编写可以参照现有模块官方库的文件进行编写

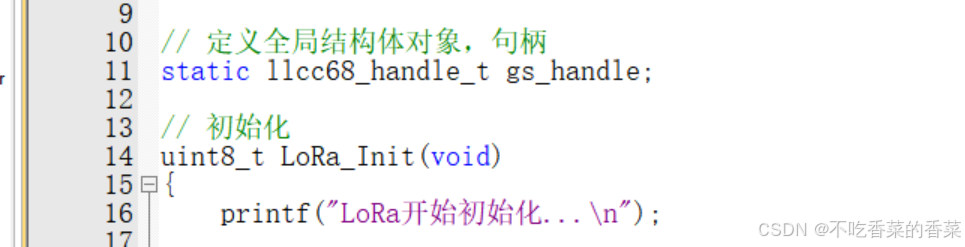

初始化直接使用官方库的函数

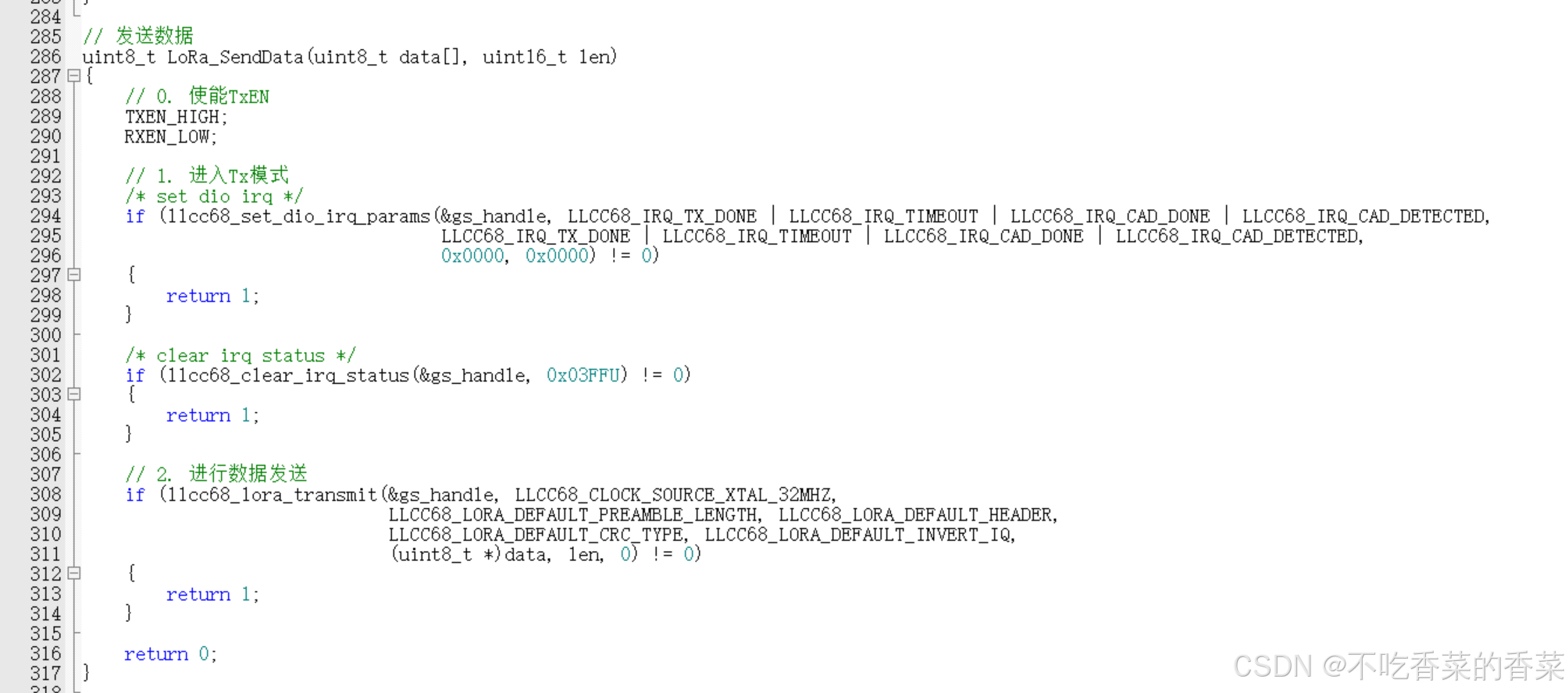

发送数据：

遇到的问题：句柄是对象生成时程序指定的，属性是只读的，程序员不能修改句柄

通过句柄，程序员只能调用系统提供的服务，不能像使用指针那样，做其他的事。
