·引言

  STM32单片机是嵌入式开发中的主流硬件平台，应STM32嵌入式开发入门需求，本文章将采用Windows11系统，详细展示如何使用STM32CubeMX与MDK-ARM（Keil5）工程软件对STM32开发板接口进行环境配置，并演示STM32单片机开发的入门项目：LED点灯实验。

  声明：本文章仅用于教学内容，不做任何商业活动。

  本文章使用的软硬工具如下：（LED点灯实验所需）

  软件：1·编译器(IDE)：Keil5（MDK-ARM）

2·接口工具:STM32CubeMX (STM32官方工具）

3·工具链:STM32CubeCLT (STM32官方编译工具链)

  硬件：STM32F103C8T6型号开发板、ST-Link烧录器、LED二极管、面包板、条线和杜邦线若干。

---

·软硬件获取

软件

  推荐第三方安装方式，也可自行在官网进行安装。（FubeMX软件由 “keysking.” 保留所有权利。）

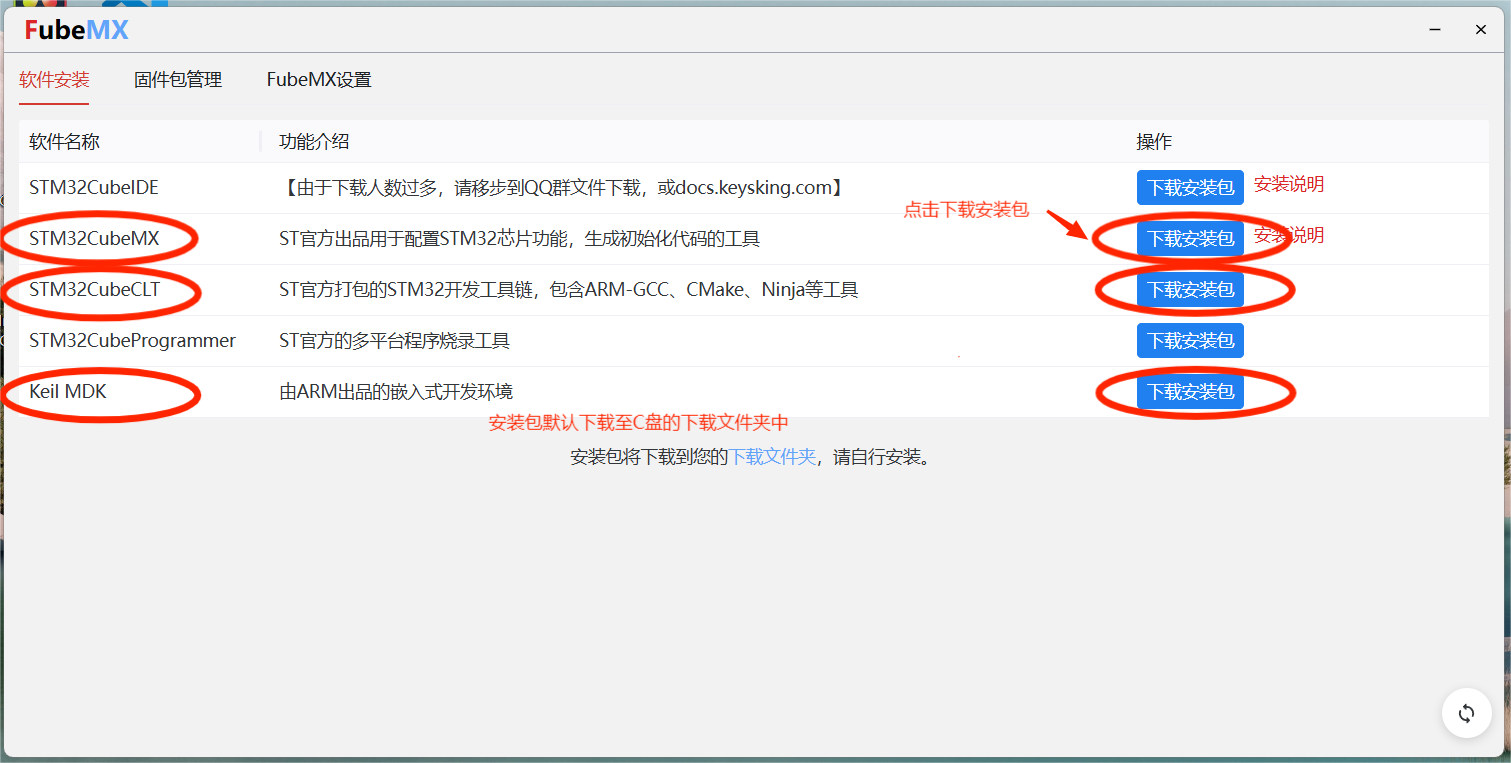

FubeMX软件下载

   操作步骤：点击立即下载→打开下载的 .exe安装程序→根据指示进行第三方软件安装

安装完成后，运行FubeMX软件，继续下载所需软件：（安装步骤请自行解决）

注：本文章不直接提供软件安装包。若有不便，敬请谅解。

硬件

  自行在常用购物App中搜索 “STM32开发板” 关键词，按需下单即可。

---

·软件平台

STM32CubeMX

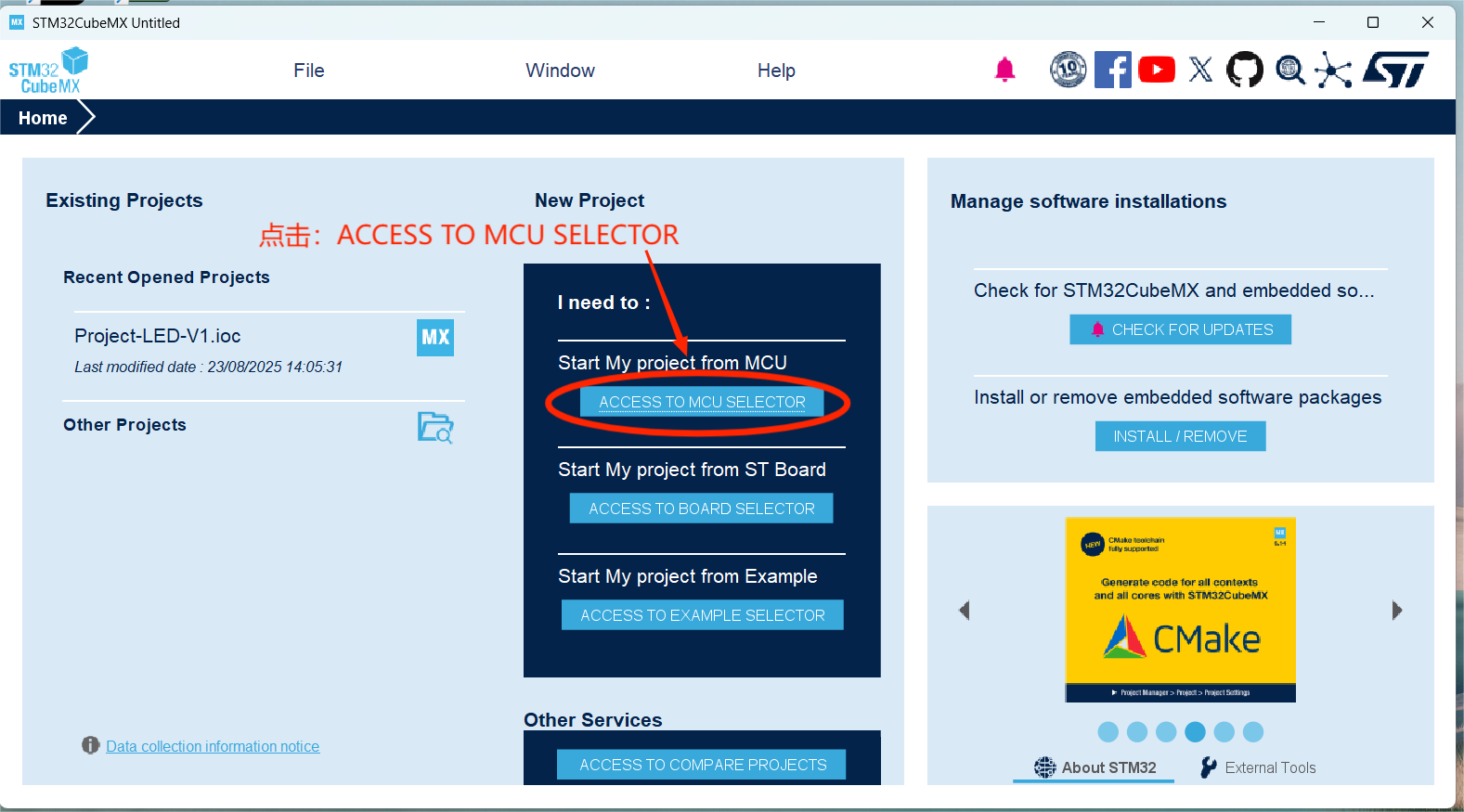

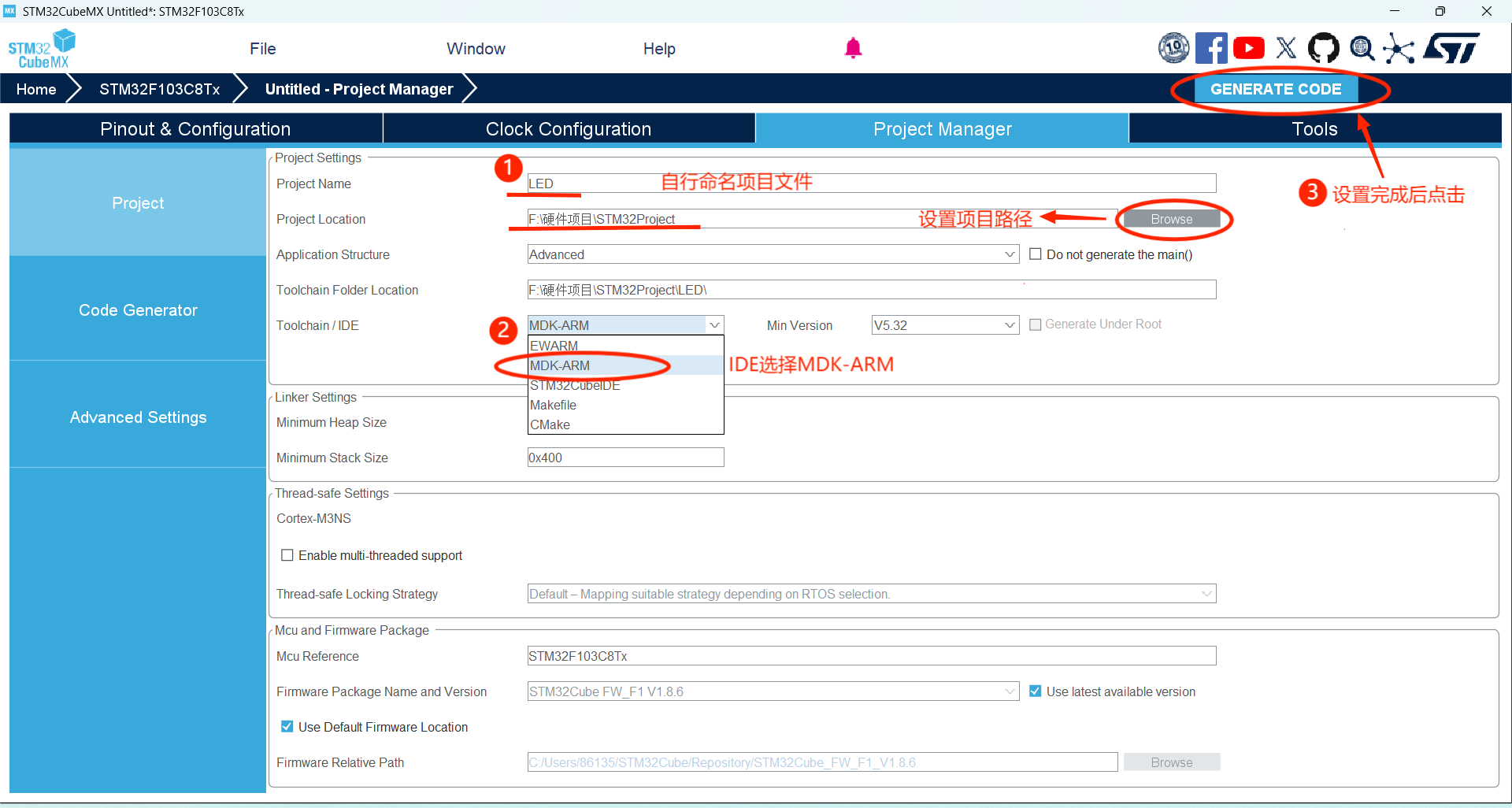

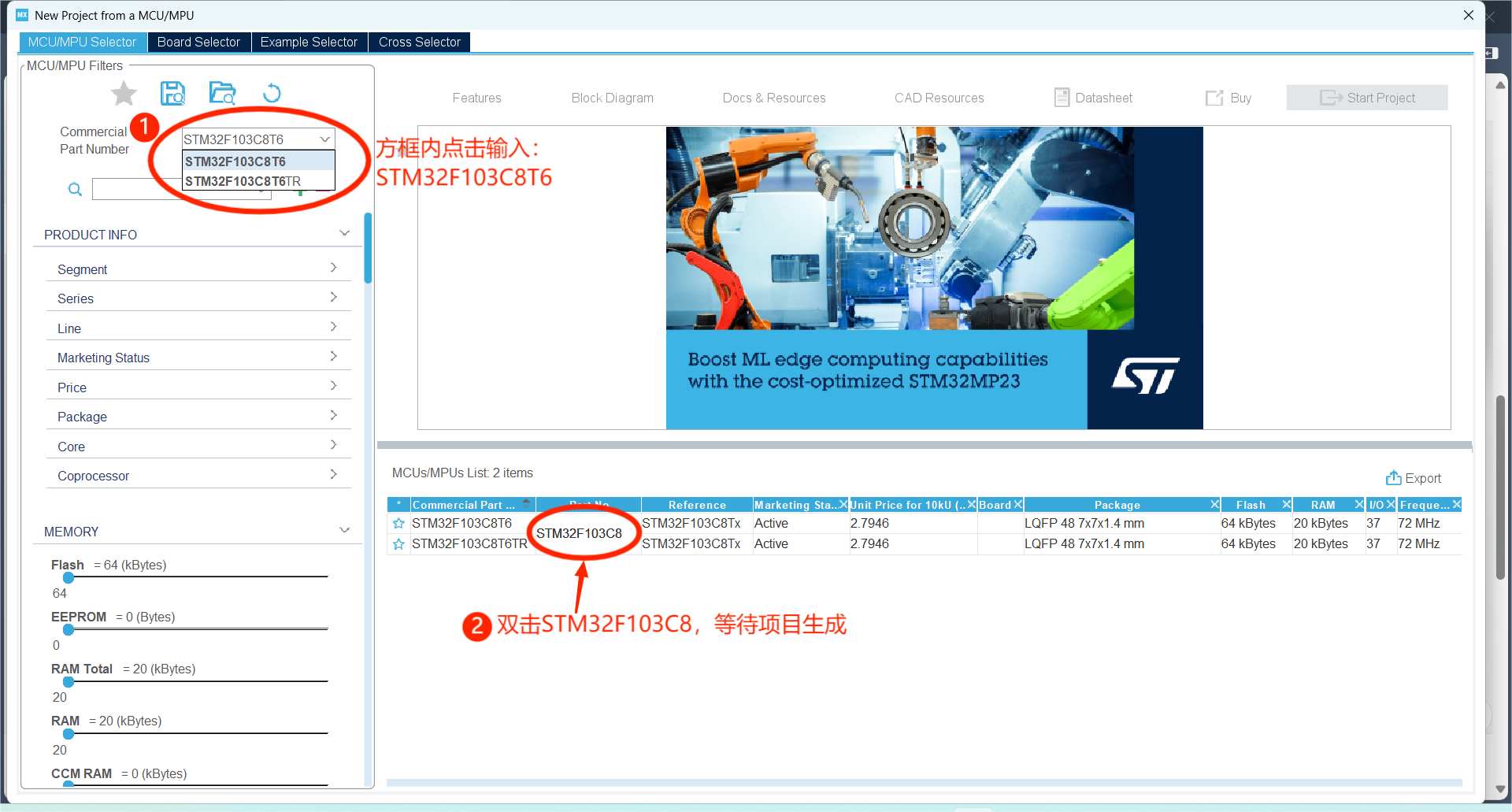

  双击运行STM32CubeMX，打开程序界面：（根据图示指引）

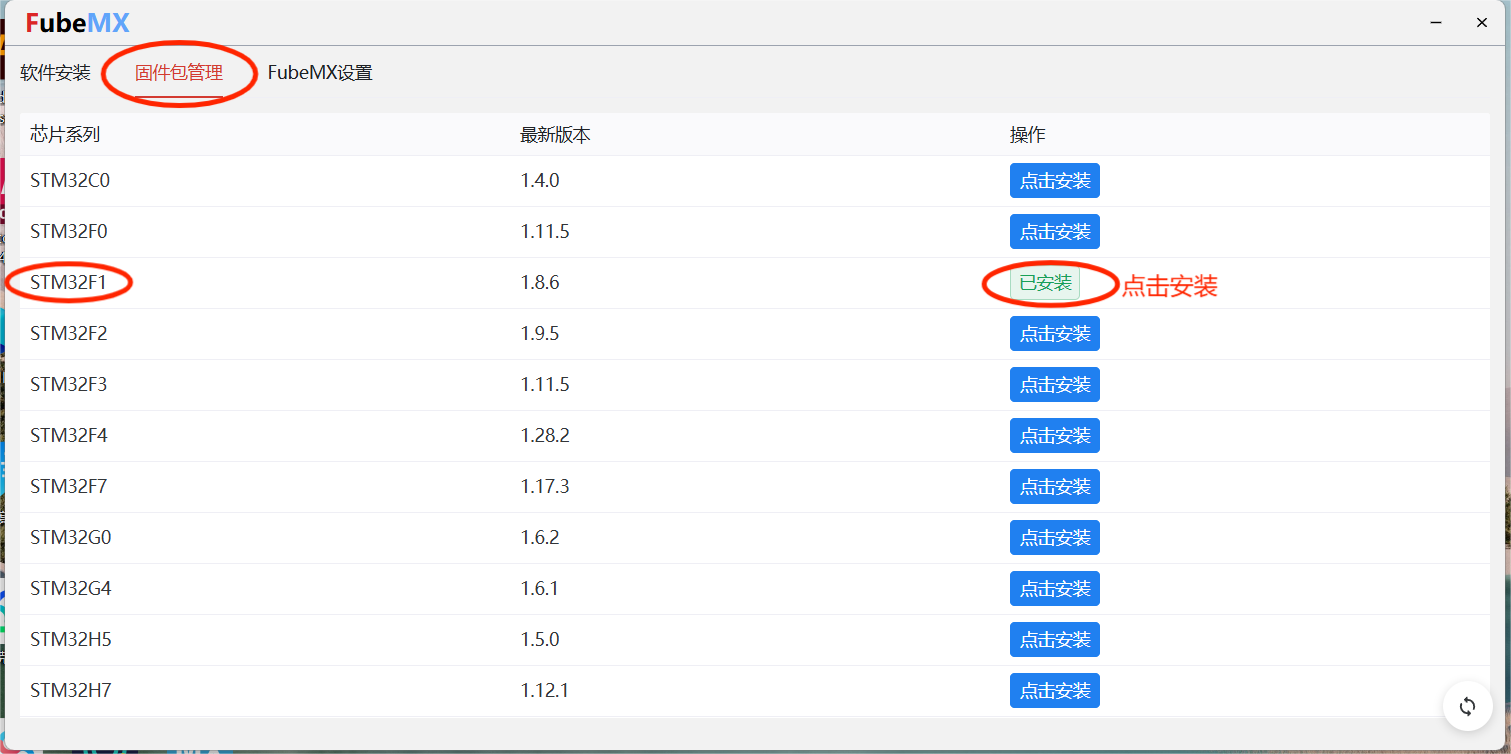

  若是第一次使用，会弹窗提示缺少固件包，此时需返回FubeMX软件中，找到固件包管理，安装STM32F1固件包。

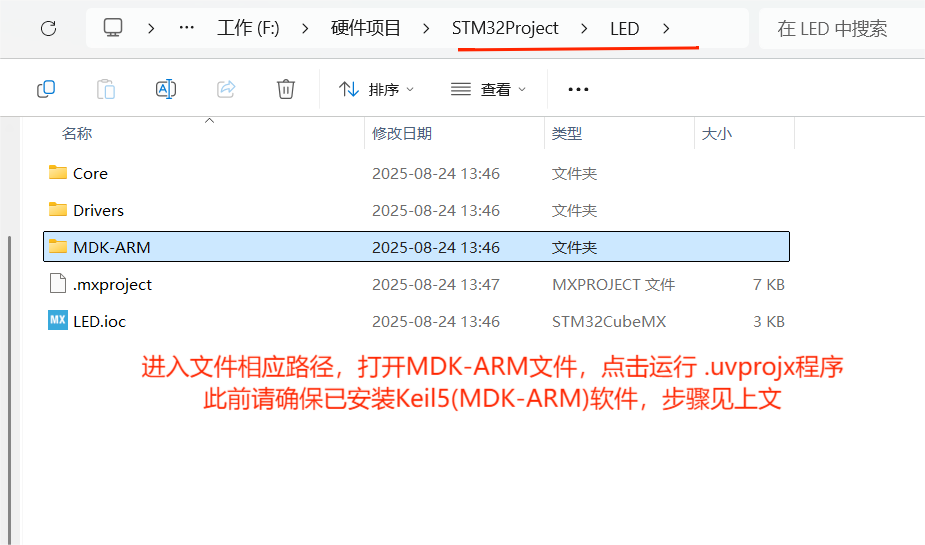

  等待进度完成，弹窗选择打开文件夹，继续操作。

---

Keil5

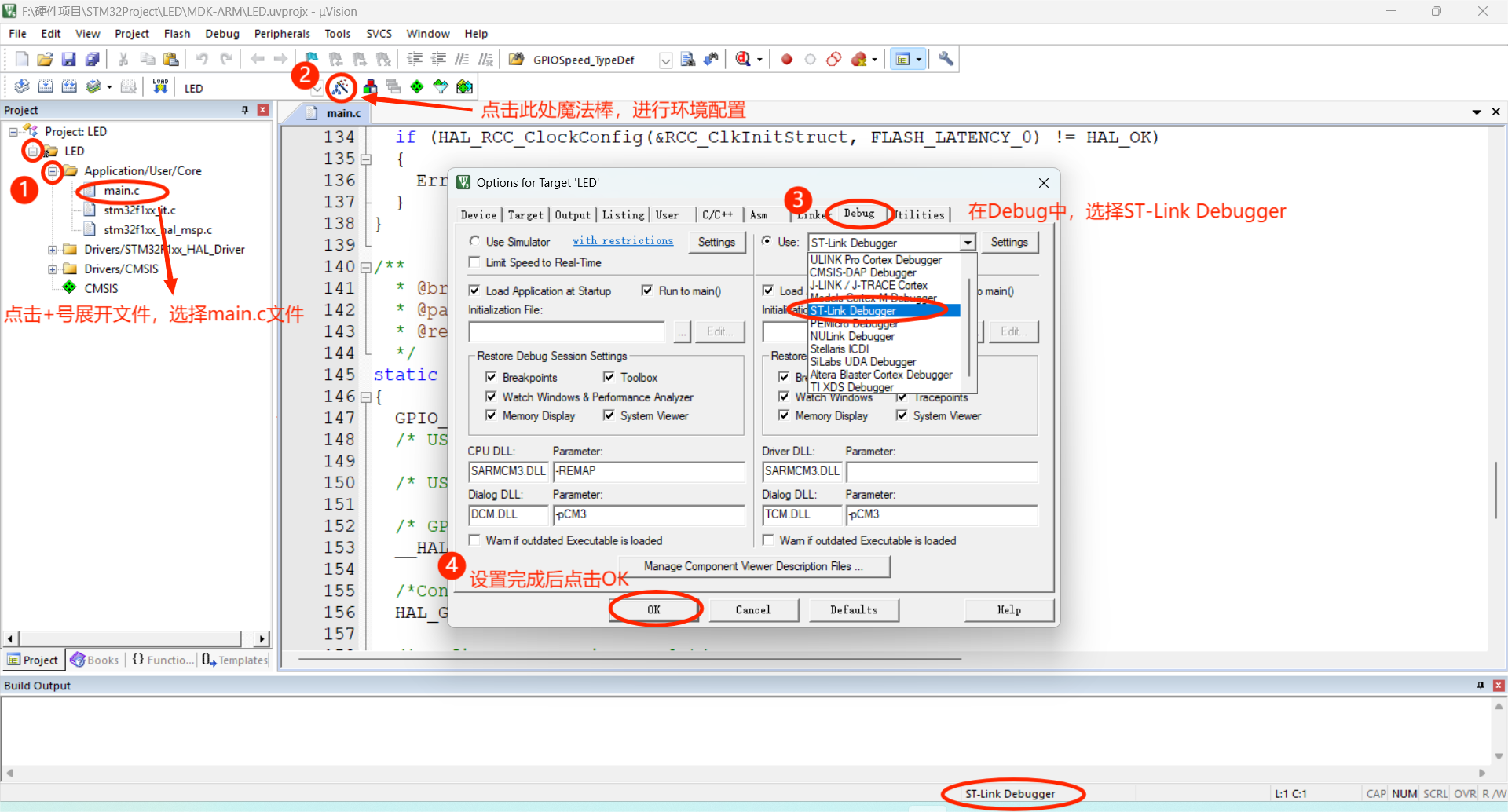

  下面进入Keil5软件进行环境配置：

  环境配置完成后，接着需配置启动文件。

  注：启动文件（通常叫 startup_stm32f103x8.s 或类似名字，后缀是 .s 或 .asm）是芯片上电后运行的第一段代码，它初始化堆栈指针、设置中断向量表，然后才跳转到你的 main() 函数。没有它，程序根本无法开始运行。

  默认文件路径：

C:\Users\[你的用户名]\STM32Cube\Repository\STM32Cube_FW_F1_Vx.x.x\Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\arm

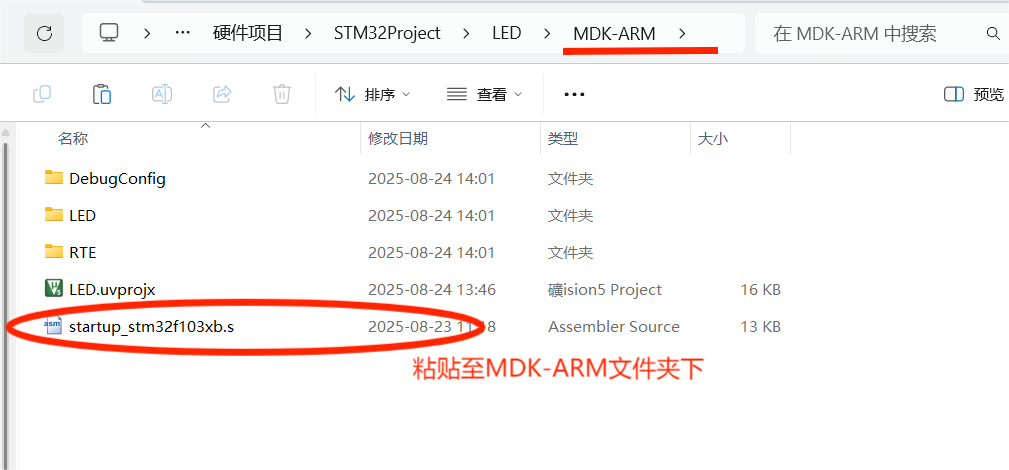

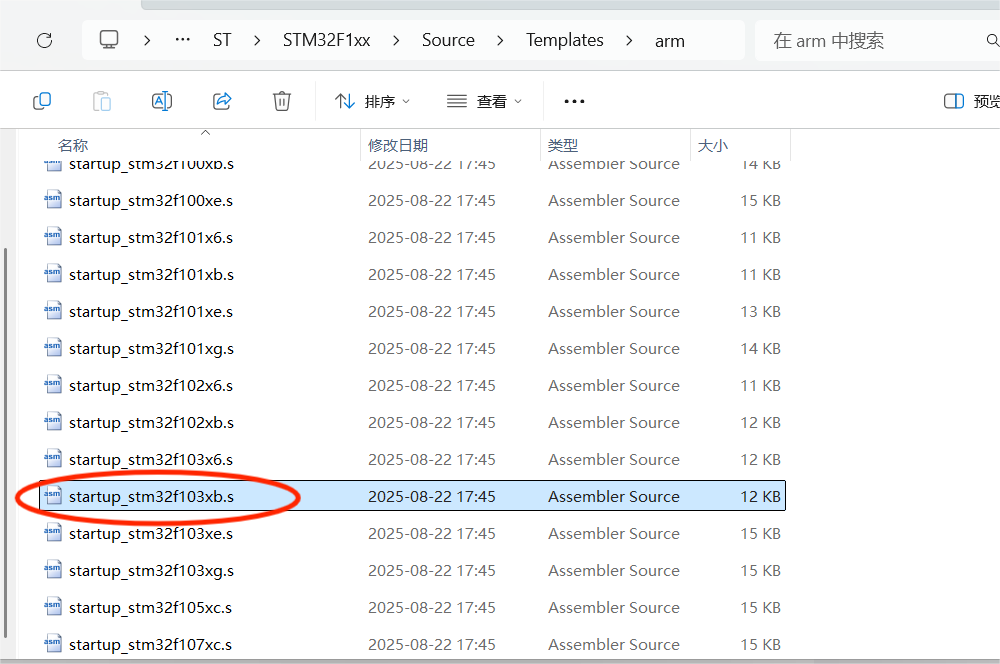

  找到startup_stm32f103xb.s文件，并将此文件复制到上文的MDK-ARM文件夹下（方便管理）。

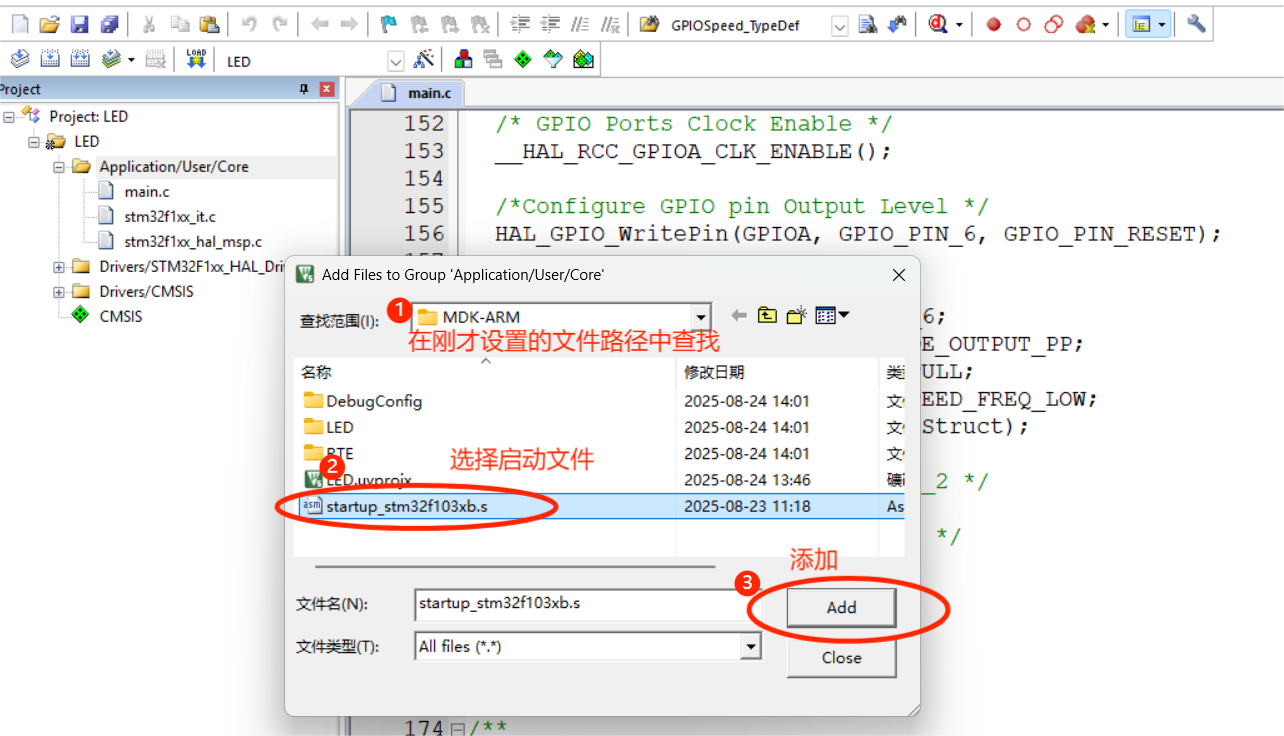

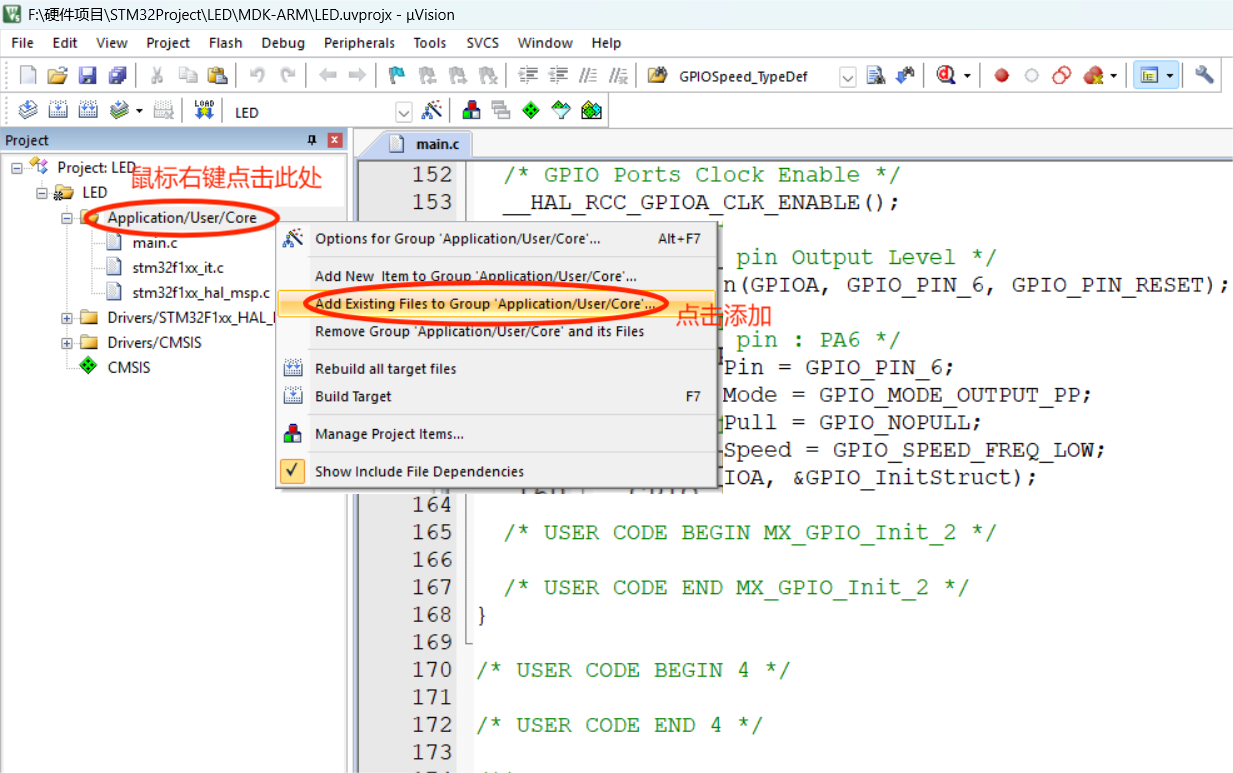

  接着，打开Keil5软件，将启动文件添加进去。

  添加完成后即可开始编译代码了。

---

代码编译

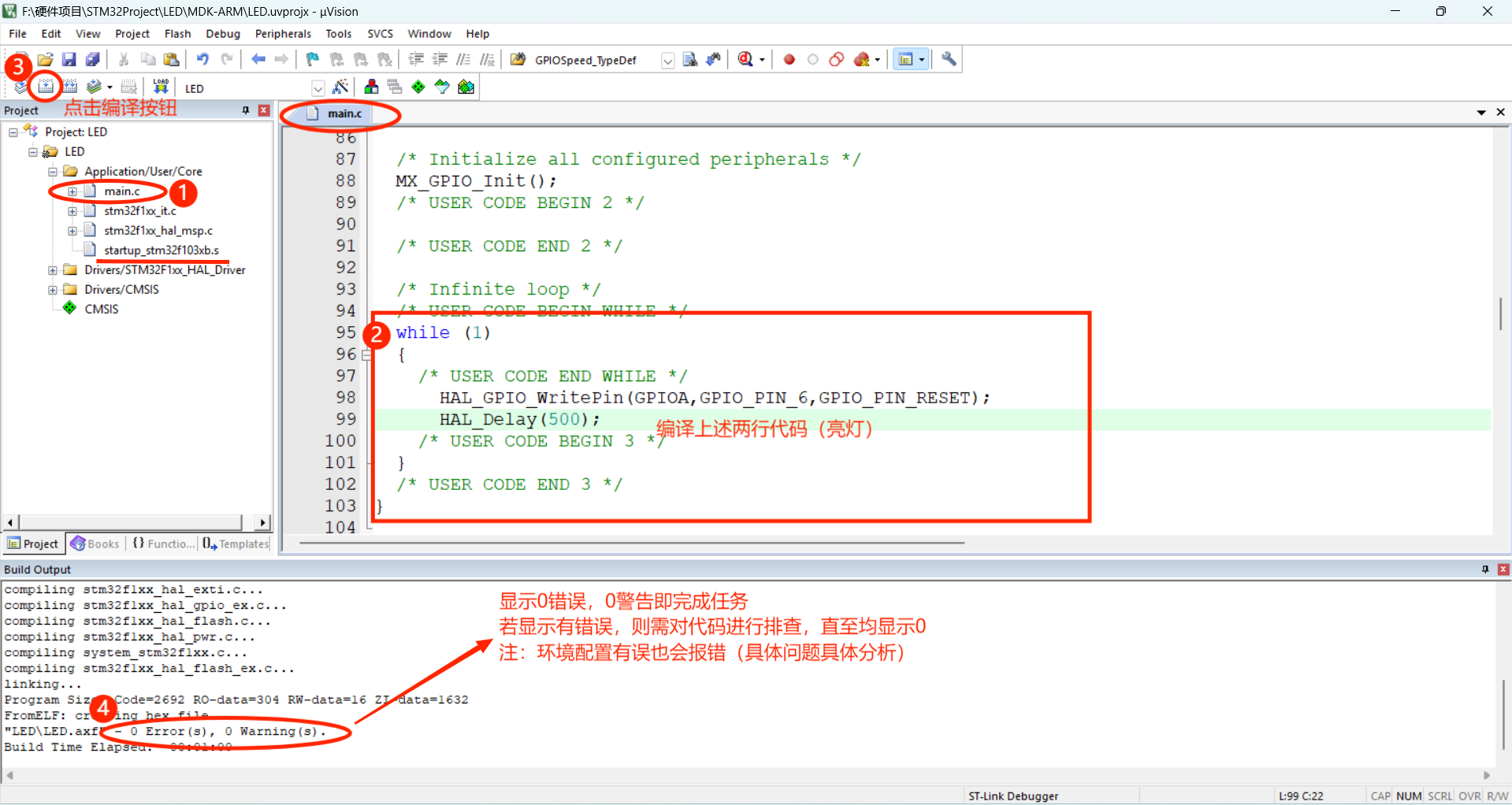

  找到main.c文件中的while(1)部分进行代码编译。

HAL_GPIO_WritePin(GPIOA,GPIO_PIN_6,GPIO_PIN_RESRT); /*亮灯*/
HAL_Delay(500);

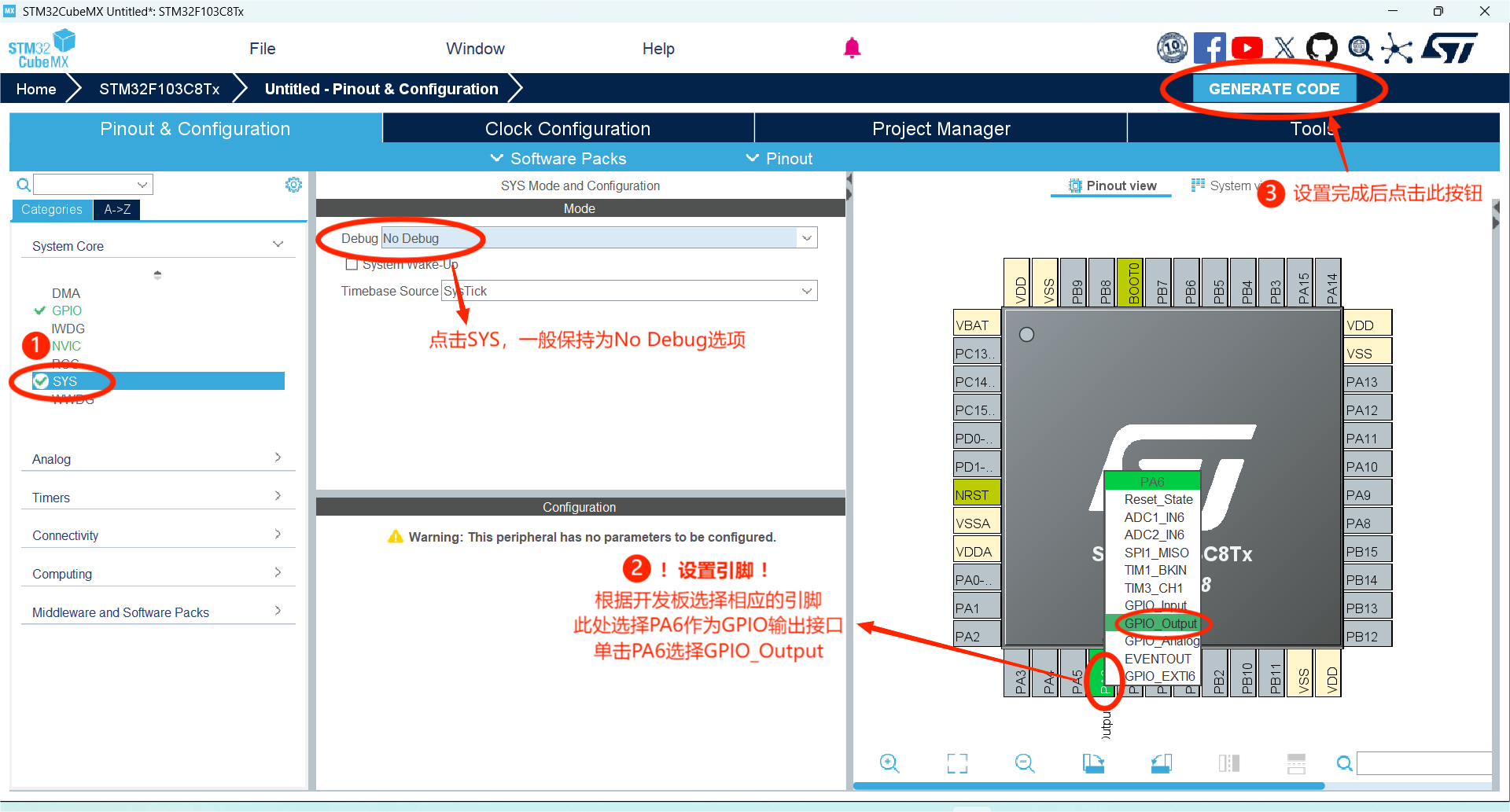

  上文在设置开发板引脚时，设置的是PA6为输出接口，因此代码为GPIOA、GPIO_PIN_6。

  接下来开始组装硬件，连接开发板。

---

·硬件组装

开发板组装

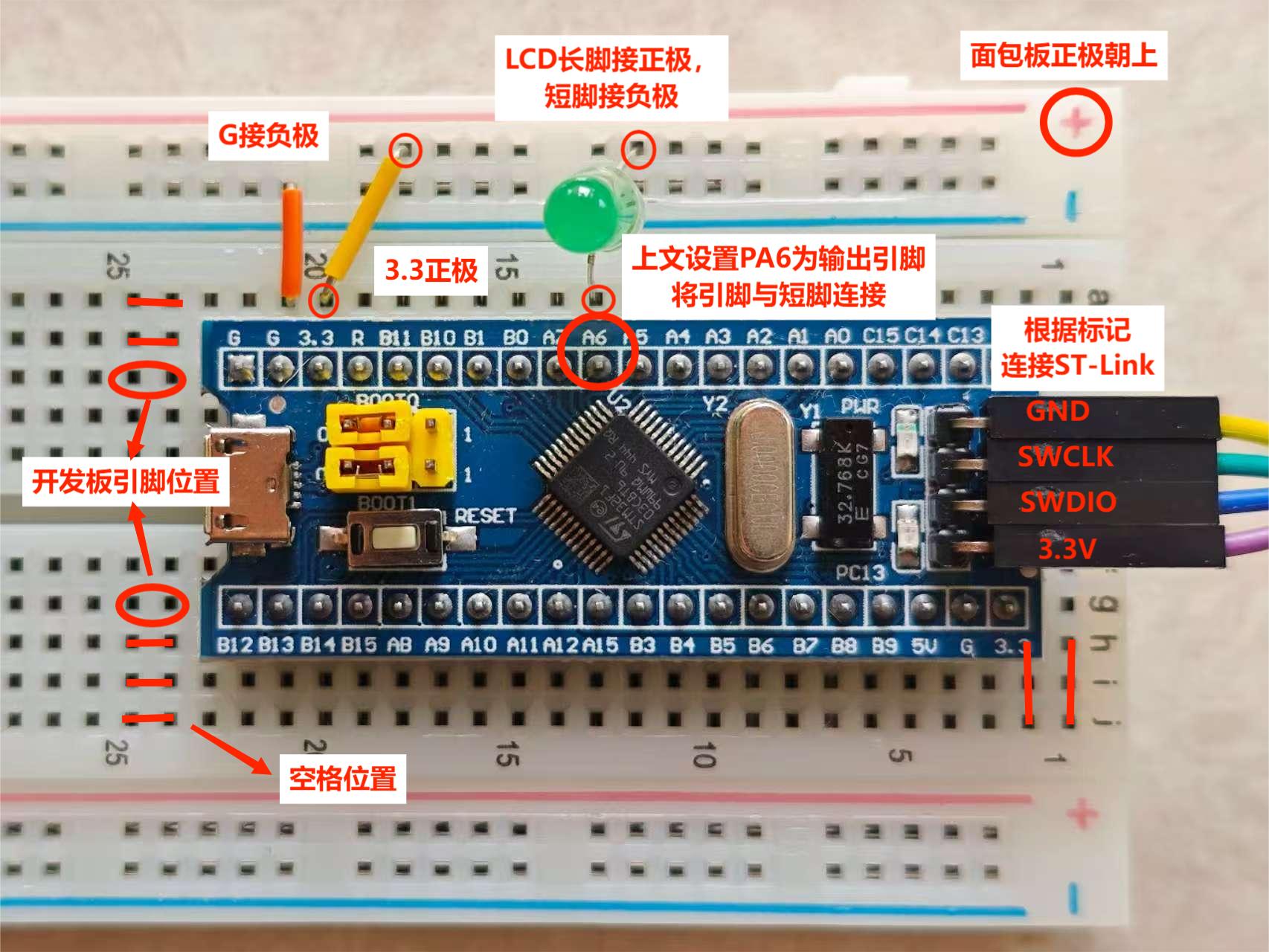

  硬件组装指示如下：

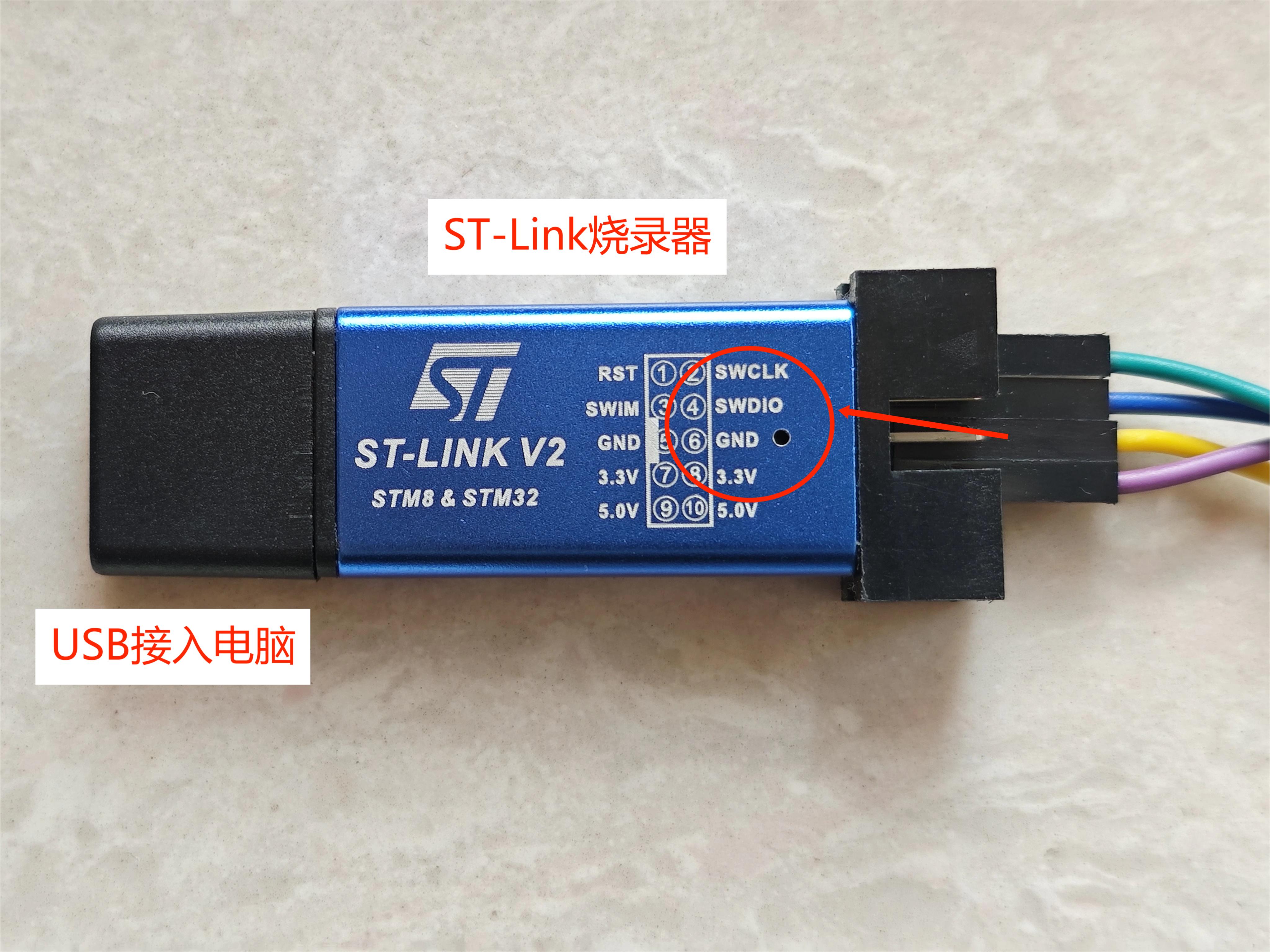

  组装完成后，将连接开发板的ST-Link接入电脑。（烧录器与开发板亮红灯）

---

程序烧录

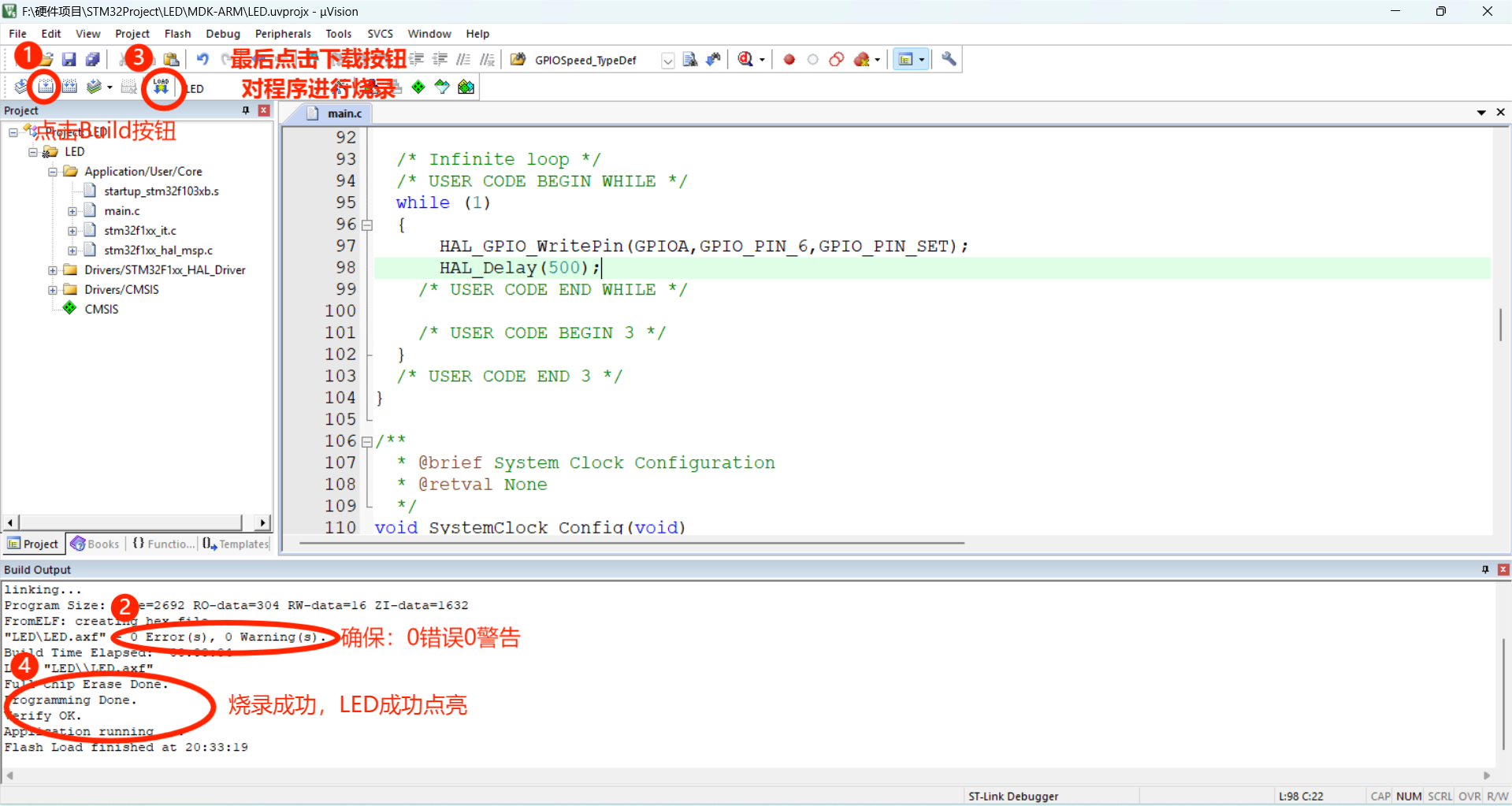

  回到Keil5软件，进行最后的程序烧录步骤。

  至此，接口环境配置与LED点灯实验已全部完成。若成功点亮LED，祝贺您已成功入门STM32嵌入式开发，期待更多项目在您的手中绽放。

---

·常见问题

问题一：

弹窗报错：Error: Flash Download failed -"Cortex-M3"，且伴随ST-Link红蓝灯交替闪烁。

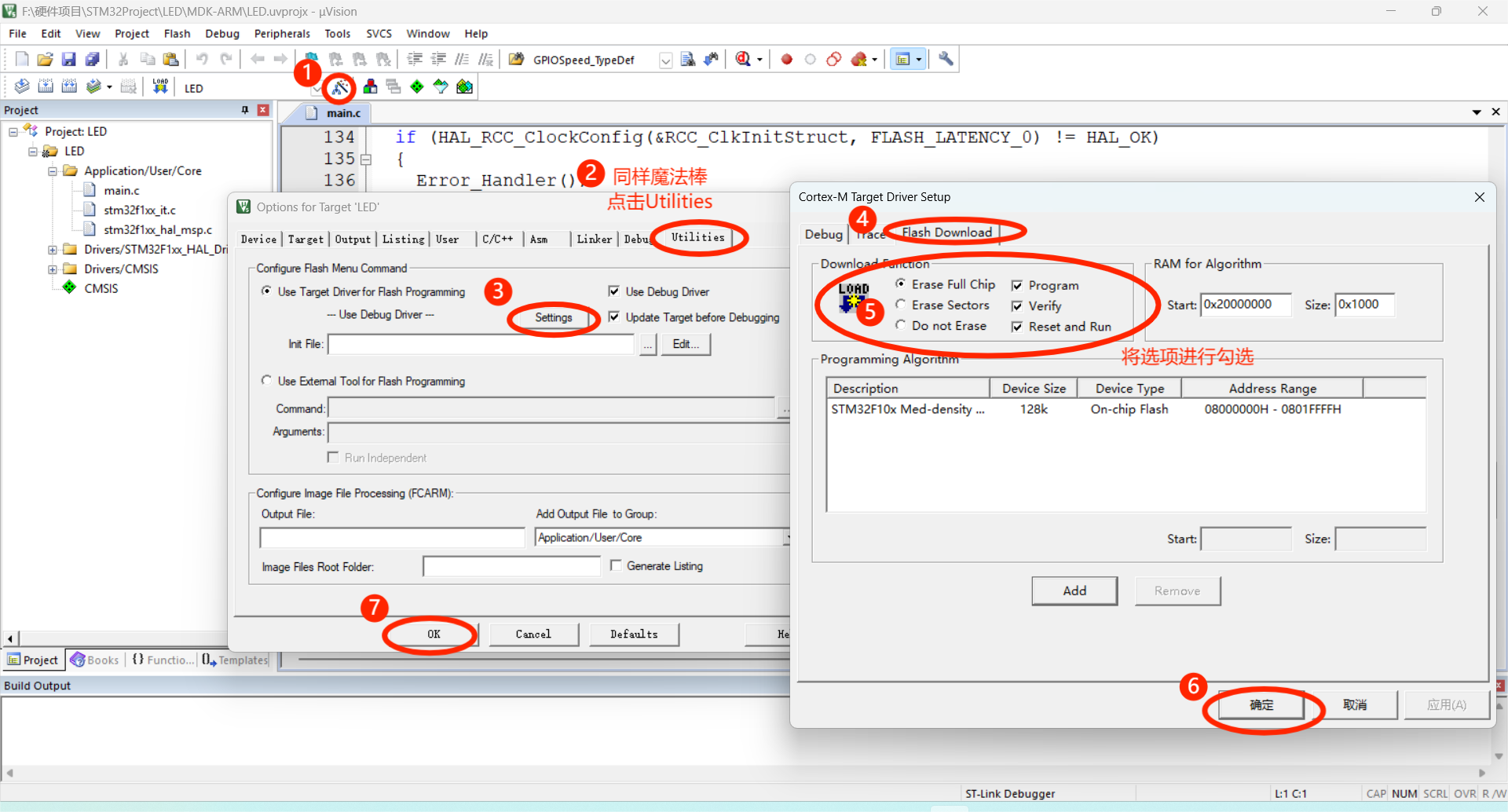

解决步骤：魔术棒→Utilities→Settings按钮→选则“Erase Full chip”、勾选Reset and run。

问题二：

弹窗报错：Error: Flash Download failed -Target DLL has been cancelled，且伴随ST-Link红灯闪烁。（可能为硬件、驱动、芯片问题）

解决步骤①：一直按开发板上的RESET（复位）键，点击LOAD键后，快速松开。

解决步骤②：魔术棒→Debug→点击 Use:ST-Link Debugger 旁的Settings键→Debug→找到Reset:→选择HW RESET（Hardware Reset硬件复位）。

---

·总结

  嵌入式开发任重道远，本章所展示项目仅是嵌入式开发中的“Hello World” 。嵌入式开发需要综合软件和硬件两大方面，相比纯软件开发，其开发复杂程度更大，同时还要兼顾硬件电子技术。不过每当解决一个问题，于完成开发的距离也就越近，对于嵌入式开发的探索，相信远不止于此。

  最后，欢迎广大读者在评论区积极交流指正。下文再见。
