        这次给大家讲解下如何使用蓝桥杯嵌入式开发板的TFT-LCD驱动程序。在蓝桥杯比赛中，我们不需要去写LCD显示屏的代码，我们学会如何调用主办方给我们写好的LCD驱动就ok了。

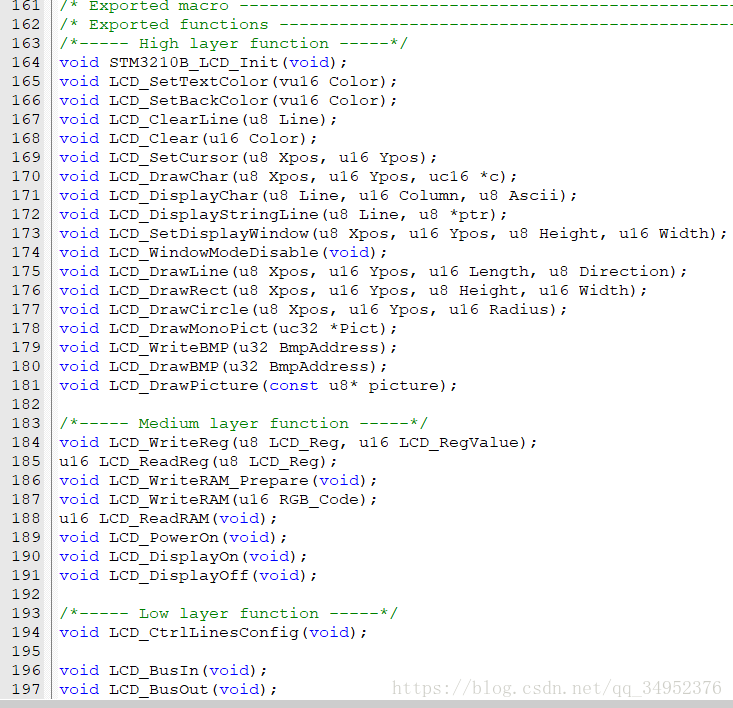

        LCD驱动代码我们可以在工程目录里面看到，我们打开它的头文件看看里面有什么驱动函数。

发现，确实有挺多函数的。但实际上我们真正用到的函数，也就那几条。

void STM3210B_LCD_Init(void);         // LCD液晶初始化
void LCD_SetTextColor(vu16 Color);      //改变字体颜色
void LCD_ClearLine(u8 Line);            // 清除行
void LCD_DisplayStringLine(u8 Line, u8 *ptr);   // 行显示字符串

    根据往年的题目分析结果来看，用到的函数基本就这四个。而且第一个函数液晶驱动参考例程里面已经帮我们初始化了液晶，我们初始化函数也可以排除掉，那么我们用到函数也就三个。

    根据LCD驱动代码我们可以看到，这个LCD显示字符是按行显示的，总共可以显示10行字符（Line0~Line9），并且每一行可以显示20个字符。

void LCD_SetTextColor(vu16 Color);      //改变字体颜色

改变字体颜色这个函数就不用多说了，实际上就是改变你接下来显示字体的颜色

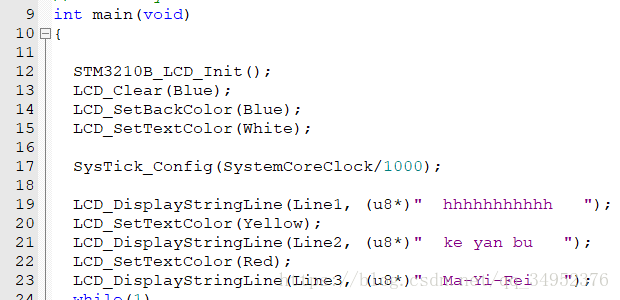

我们来举个例子。

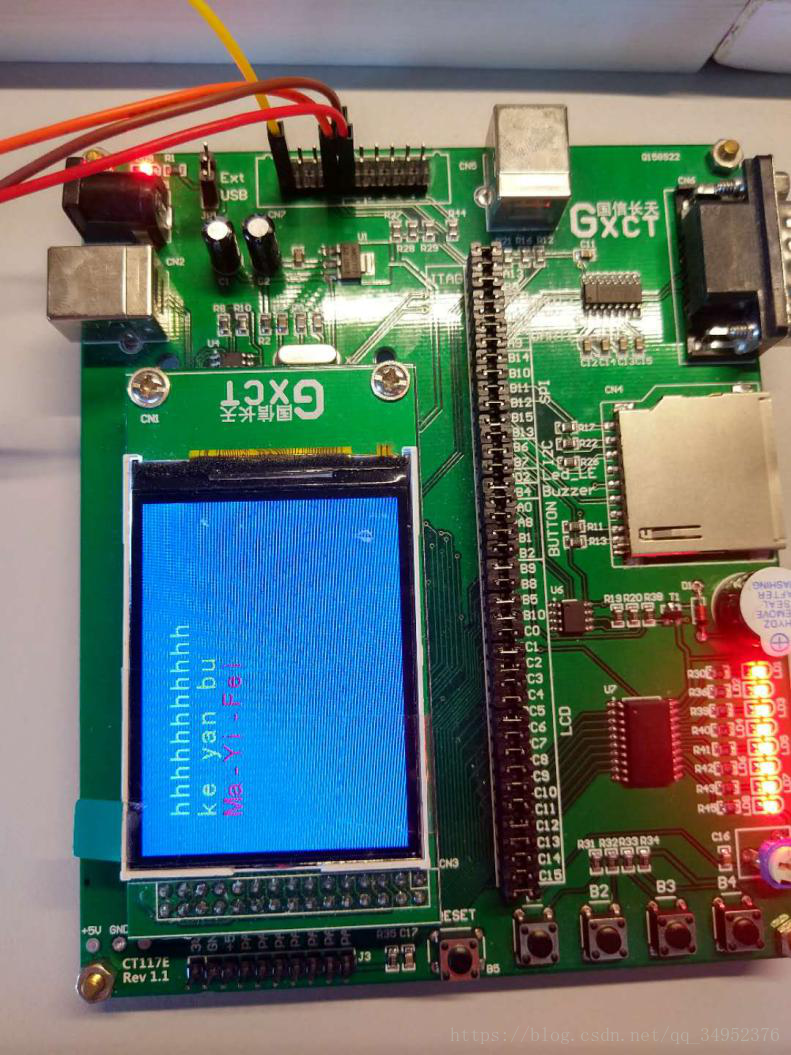

那么这个代码实现出来的效果就是这样的

      我们能够发现字体的颜色是不一样的。

      那么void LCD_ClearLine(u8 Line); 这个函数就是擦除你选定行的字符。这里就不演示了。

      我们用的最多的还是void LCD_DisplayStringLine(u8 Line, u8 *ptr);   // 行显示字符串



1.第一种使用方法，就是直接显示写入的字符串。就类似于上面那样。

LCD_DisplayStringLine(Line3,(u8*) "  Ma-Yi-Fei  ");

   那么在第3行就能够显示  Ma-Yi-Fei   这个字符串了。

   这个方法就面临了一个问题，如果我想显示一个数字变量，那可怎么办。那么，还有第二个方法。

2.我们首先要先包含stdio.h这个头文件。

    同时我们定义一个数组，用来储存我们的数据，长度只需要20即可，因为我们的LCD显示屏上一行只能显示20个字符。

    那么我们就得使用到C语言的一条函数，sprintf();

    我来举个例子大家就能很清楚的了解是怎么个用法了。

u8 temp = 30;
float AO = 3.845;

sprintf((char*)string,"temp=%d   A0=%.1f  ",temp,AO);
LCD_DisplayStringLine(Line8,string);

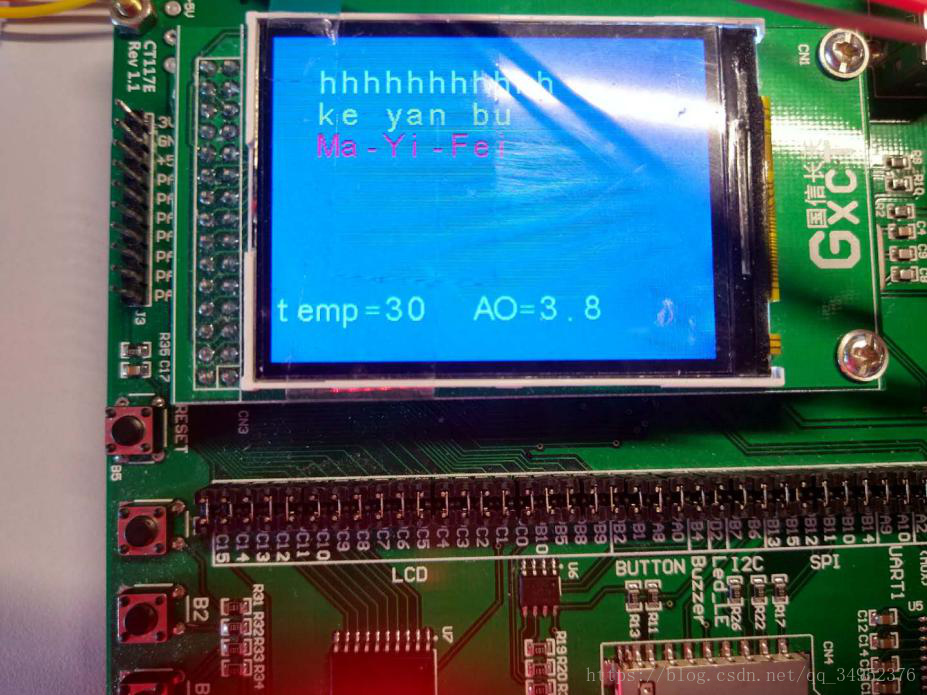

        那么我们显示出来的效果就是

        我们很容易就会发现这条语句，大致的作用就是以指定的字符串格式存入数组中，然后再调用显示函数把数组里的元素显示出来。

        如果大家还不懂其中的原理，建议可以百度查查sprintf的用法。



                                                                                                                                              （ 以上仅属于个人观点）
