一、引言

在嵌入式系统开发中，JTAG（Joint Test Action Group）调试接口是一个极为关键的工具。它就像是一把万能钥匙，为开发者打开了深入硬件内部的大门，让我们能够对芯片进行全方位的调试与测试。从硬件调试层面来看，它可以帮助我们监控芯片内部的各种状态，包括 CPU 内核、缓存、总线接口以及中断控制器等内部模块的工作情况，还能对寄存器、内存和外设进行读写操作，这对于确保硬件的正常运行起着至关重要的作用。在系统测试环节，边界扫描测试功能能够检测印刷电路板（PCB）上各个元件间的互联状况，及时发现那些没有单独测试引脚的内部信号的问题，从而保障整个系统在启动之前不存在物理连接性的故障。在固件编程方面，JTAG 接口使得 In - System Programming（ISP）得以实现，无需移除目标设备的芯片，就能对其内部的闪存或 EEPROM 进行编程或更新，大大提高了开发和维护的效率。

然而，在实际的开发过程中，尤其是在一些资源紧张的项目里，硬件资源就显得格外珍贵，每一个引脚都可能承担着重要的功能。而 JTAG 调试接口通常会占用一定数量的引脚，这就可能与其他功能模块的引脚需求产生冲突。在这种情况下，如何巧妙地复用 JTAG 调试接口，使其在不影响调试功能的前提下，还能为其他功能所用，就成为了开发者们必须面对和解决的问题。复用 JTAG 调试接口不仅能够优化硬件设计，减少硬件成本，还能提高系统的集成度和稳定性。接下来，本文将详细探讨 JTAG 调试接口的复用技巧，希望能为广大开发者提供一些有益的参考和帮助。

二、JTAG 调试接口基础回顾

（一）JTAG 接口简介

JTAG，即联合测试行动组（Joint Test Action Group），它是一种国际标准测试协议，与 IEEE 1149.1 标准兼容，在芯片测试与调试领域占据着举足轻重的地位。如今，大多数高级器件，像 DSP（数字信号处理器）、FPGA（现场可编程门阵列）以及各类微控制器等，都对 JTAG 协议提供了支持。标准的 JTAG 接口包含四条主要信号线：测试模式选择（TMS，Test Mode Select）、测试时钟（TCK，Test Clock）、测试数据输入（TDI，Test Data In）和测试数据输出（TDO，Test Data Out）。其中，TMS 用于选择 JTAG 接口的工作模式，它就像是一个模式切换开关，能够让 JTAG 在不同的测试和操作模式之间灵活转换；TCK 为整个 JTAG 操作提供时钟信号，如同人的心跳一般，确保数据的稳定传输和状态机的有序运行；TDI 负责将外部数据输入到目标设备内部，是数据进入芯片的通道；TDO 则将目标设备内部的数据输出到外部，方便开发人员获取芯片内部的状态信息。此外，部分 JTAG 接口还会带有一个可选的测试复位（TRST，Test Reset）引脚，用于对 JTAG 接口进行复位操作，让其回到初始状态。

（二）工作原理

JTAG 接口的工作依赖于其内部的测试访问端口（TAP，Test Access Port）控制器，这是一个由 TMS 和 TCK 信号驱动的有限状态机。TAP 控制器总共包含 16 种状态，通过 TMS 信号在 TCK 时钟上升沿的不同取值，来实现状态之间的切换。就好比一个复杂的交通枢纽，不同的信号灯组合（TMS 和 TCK 的信号组合）决定了数据传输和操作的流向。

当 TAP 控制器处于不同状态时，能够完成各种不同的操作。在测试逻辑复位（Test - Logic - Reset）状态下，测试逻辑被禁止，芯片处于正常操作模式，就像一个设备处于关机前的准备状态；而在运行测试空闲（Run - Test -Idle）状态时，TAP 控制器处于扫描操作的空闲状态，随时等待新的指令。当需要进行数据寄存器操作时，TAP 控制器会依次进入选择数据寄存器扫描（Select - DR - Scan）、捕获数据寄存器（Capture - DR）、移位数据寄存器（Shift - DR）、退出数据寄存器 1（Exit1 - DR）和更新数据寄存器（Update - DR）等状态。在这个过程中，数据通过 TDI 引脚逐位输入到数据寄存器中，经过一系列处理后，再通过 TDO 引脚逐位输出。例如，在进行边界扫描测试时，通过 TAP 控制器的状态切换，将边界扫描寄存器（BSR，Boundary - Scan Register）与 TDI 和 TDO 相连，实现对芯片引脚状态的监控和控制。边界扫描寄存器就像是芯片引脚的 “监控卫士”，能够在测试时捕获引脚的状态，或者将特定的数据加载到引脚上。

（三）常见应用场景

芯片测试：在芯片生产过程中，JTAG 接口是检测芯片电气特性和功能完整性的重要工具。通过边界扫描测试，能够在不借助外部测试探针的情况下，对芯片引脚间的互连进行测试，有效提高测试效率和覆盖率，尤其是对于那些引脚密集、难以直接测量的芯片，JTAG 的优势更加明显。比如在大规模集成电路的生产线上，利用 JTAG 进行快速的芯片测试，可以及时筛选出有问题的芯片，降低生产成本。

程序烧录：JTAG 接口常用于实现 ISP（In - System Programming，在系统编程）功能，允许在不拆卸芯片的情况下，对其内部的闪存或 EEPROM 进行编程或更新。这在产品开发和维护阶段非常方便，开发人员可以直接将编写好的程序通过 JTAG 接口下载到芯片中，无需使用专门的编程器，大大提高了开发效率。例如，在嵌入式系统开发中，经常使用 JTAG 将 Bootloader 和应用程序烧录到目标芯片的闪存中。

调试：在嵌入式系统开发中，JTAG 调试功能可以帮助开发人员深入了解芯片内部的运行状态，进行单步执行、断点设置、变量监控等操作，快速定位和解决程序中的问题。比如当程序出现异常时，开发人员可以通过 JTAG 调试器暂停程序执行，查看当前寄存器的值、内存中的数据以及程序的执行流程，从而找出问题所在。

三、复用的必要性与场景

（一）硬件资源紧张

在当今的电子设备设计中，小型化和多功能化已成为不可阻挡的发展趋势。以智能手表、无线耳机等可穿戴设备为例，它们的内部空间极为有限，每一个引脚都承载着重要的功能。这些设备不仅需要具备基本的通信、显示、传感器数据采集等功能，还要考虑功耗、尺寸等因素。在这种情况下，JTAG 调试接口所占用的引脚资源就显得格外珍贵。如果不能对其进行有效的复用，可能会导致其他功能模块无法正常实现，或者需要采用更复杂的硬件设计来弥补引脚不足的问题。

再比如在一些工业控制领域的小型化模块中，需要集成多种通信接口（如 RS485、CAN 等）、模拟信号采集以及数字量输入输出等功能，硬件资源紧张程度可见一斑。为了满足这些功能需求，工程师们不得不精打细算地使用每一个引脚，此时复用 JTAG 调试接口就成为了一种必然的选择。通过合理的设计，将 JTAG 引脚在调试阶段用于调试，而在产品正常运行阶段转换为其他功能引脚，能够在有限的硬件资源条件下实现更多的功能。

（二）降低成本

从芯片成本的角度来看，芯片的引脚数量是影响其成本的重要因素之一。一般来说，引脚数量越多，芯片的制造工艺就越复杂，成本也就越高。以常见的微控制器芯片为例，增加几个引脚可能会使芯片的成本上升一定比例。如果能够复用 JTAG 调试接口的引脚，就可以减少芯片所需的总引脚数量，从而降低芯片的制造成本。这对于大规模生产的产品来说，能够显著降低生产成本，提高产品的市场竞争力。

在 PCB 设计方面，减少引脚数量可以直接减少 PCB 上的焊盘数量和布线层数，从而降低 PCB 的制造成本。同时，布线复杂度的降低也减少了因布线不合理而导致的信号干扰等问题，提高了产品的稳定性和可靠性。例如，在一个包含多个芯片的系统中，如果每个芯片都能复用 JTAG 引脚，那么整个 PCB 的面积可以得到有效减小，布线难度也会降低，这不仅节省了 PCB 的制作成本，还缩短了开发周期。

（三）特殊功能需求

在某些特定的应用场景中，系统可能需要一些额外的引脚来实现特殊的功能。例如，在一些加密设备中，需要专门的引脚来连接加密芯片或者进行密钥的输入输出；在一些高速数据采集系统中，可能需要额外的引脚来实现高速数据的传输。通过复用 JTAG 调试接口的引脚，可以满足这些特殊功能的需求，而无需增加额外的硬件资源。

以一个基于 FPGA 的视频处理系统为例，该系统需要实现视频信号的采集、处理和输出功能。在设计过程中，发现 FPGA 的引脚资源紧张，无法满足所有功能模块的需求。此时，通过复用 JTAG 接口的部分引脚，将其用于视频数据的传输，成功解决了引脚不足的问题，使得系统能够顺利实现视频处理的功能。再比如在一些物联网设备中，为了实现低功耗蓝牙（BLE）通信功能，可能需要额外的引脚来连接蓝牙模块。通过复用 JTAG 引脚，可以在不增加硬件成本的前提下，满足蓝牙通信的需求，使设备具备无线数据传输的能力。

四、JTAG 调试接口复用技巧深度剖析

（一）硬件层面复用

引脚复用电路设计

在硬件设计中，实现 JTAG 引脚复用的关键在于巧妙地设计引脚复用电路。其中，多路复用器（Multiplexer，简称 MUX）是一种常用的电路元件，它能够在多个输入信号中选择一个输出，就像一个智能的信号切换开关，根据控制信号的不同，将不同的输入信号连接到输出端。以 74HC4051 为例，它是一款 8 选 1 的多路复用器，具有三个选择控制端（A、B、C）和八个输入通道（IN0 - IN7）以及一个公共输出端（OUT）。在 JTAG 引脚复用设计中，我们可以将 JTAG 引脚（如 TDI、TDO、TCK、TMS）和其他功能引脚分别连接到多路复用器的不同输入通道，通过控制选择控制端的电平信号，来决定输出端连接到 JTAG 引脚还是其他功能引脚。

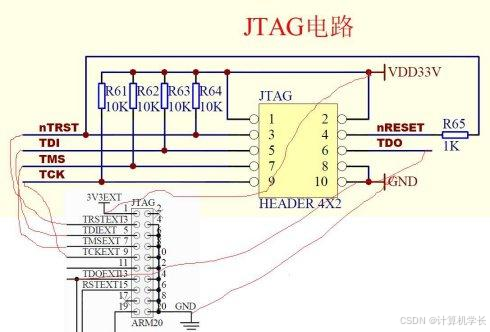

具体的电路设计图如下所示：

JTAG引脚复用电路设计图

在这个电路中，当控制信号为低电平时，多路复用器将 JTAG 引脚连接到目标芯片，此时 JTAG 调试接口处于正常工作状态，开发人员可以通过 JTAG 接口对芯片进行调试、程序烧录等操作；当控制信号为高电平时，多路复用器将其他功能引脚连接到目标芯片，JTAG 引脚被切换为其他功能，例如可以作为 GPIO（通用输入输出端口）使用，用于数据的输入输出控制，或者作为 SPI（串行外设接口）、UART（通用异步收发传输器）等通信接口的引脚，实现与其他设备的数据通信。

这种设计的原理在于，多路复用器通过控制信号的不同状态，改变内部的开关连接状态，从而实现不同引脚功能的切换。在实际应用中，控制信号可以由外部的开关电路产生，方便开发人员在调试阶段和正常运行阶段手动切换引脚功能；也可以由芯片内部的控制逻辑产生，根据系统的运行状态自动切换引脚功能。

电平兼容性处理

在复用 JTAG 引脚时，经常会遇到 JTAG 引脚与复用功能引脚电平不一致的问题。例如，JTAG 接口通常采用 3.3V 电平标准，而某些需要复用的功能引脚可能采用 5V 电平标准。如果直接将不同电平标准的引脚连接在一起，可能会导致信号传输错误，甚至损坏芯片。为了解决这个问题，我们需要使用电平转换芯片。

常用的电平转换芯片有多种类型，如 74LVC4245A，它是一款双向电平转换芯片，能够实现 3.3V 与 5V 之间的电平转换。其工作原理是通过内部的 CMOS 电路，根据输入信号的电平高低，自动调整输出信号的电平，使其与目标电平标准匹配。在 JTAG 引脚复用电路中，将 JTAG 引脚和复用功能引脚分别连接到电平转换芯片的不同端口，通过电平转换芯片实现电平的匹配和转换。

具体的连接方式如下：

假设 JTAG 引脚为 3.3V 电平，复用功能引脚为 5V 电平，将 JTAG 引脚连接到电平转换芯片的 3.3V 侧输入端口，复用功能引脚连接到电平转换芯片的 5V 侧输入端口，电平转换芯片的 3.3V 侧输出端口连接到目标芯片的 JTAG 相关模块，5V 侧输出端口连接到目标芯片的复用功能相关模块。这样，当 JTAG 引脚作为 JTAG 接口使用时，信号通过电平转换芯片从 3.3V 侧传输到目标芯片；当 JTAG 引脚复用为其他功能时，信号通过电平转换芯片从 5V 侧传输到目标芯片，从而确保了不同电平标准的引脚之间能够正常通信。

（二）软件层面复用

寄存器配置

以 STM32 系列微控制器为例，要实现 JTAG 功能与复用功能的切换，需要对相关寄存器进行配置。在 STM32 中，AFIO（Alternate - Function I/O，复用功能 I/O）寄存器组用于控制引脚的复用功能。其中，AFIO_MAPR（复用重映射和调试 I/O 配置寄存器）是实现 JTAG 引脚复用的关键寄存器。

AFIO_MAPR 寄存器的部分位用于控制 JTAG 和 SWD（Serial Wire Debug，串行线调试）接口的使能和重映射。例如，该寄存器的 [25:24] 位（SWJ_CFG [1:0]）用于配置 SWJ（Serial Wire JTAG，串行线 JTAG）接口的工作模式。当 SWJ_CFG [1:0] = 00 时，JTAG 和 SWD 接口都使能；当 SWJ_CFG [1:0] = 01 时，JTAG - DP（调试端口）失能，SW - DP 使能；当 SWJ_CFG [1:0] = 10 时，JTAG - DP 和 SW - DP 都失能。

要将 JTAG 引脚复用为其他功能，首先需要禁用 JTAG 接口。以将 PA13（JTAG - TMS/SWDIO）和 PA14（JTAG - TCK/SWCLK）复用为普通 GPIO 为例，代码如下（基于标准库）：

// 使能AFIO时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

// 禁用JTAG，使能SWD

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

// 使能GPIOA时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitTypeDef GPIO_InitStructure;

// 配置PA13为普通GPIO输出模式

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_Init(GPIOA, &GPIO_InitStructure);

// 配置PA14为普通GPIO输出模式

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;

GPIO_Init(GPIOA, &GPIO_InitStructure);

在上述代码中，首先通过RCC_APB2PeriphClockCmd函数使能 AFIO 时钟，为配置 AFIO 寄存器做准备。然后，使用GPIO_PinRemapConfig函数将 SWJ_CFG [1:0] 设置为 01，禁用 JTAG - DP，使能 SW - DP，这样 PA13 和 PA14 就可以从 JTAG 功能切换为其他功能。接着，使能 GPIOA 时钟，并配置 PA13 和 PA14 为普通 GPIO 输出模式，从而实现了 JTAG 引脚的复用。

代码实现步骤

下面以一个完整的示例来展示 JTAG 复用功能在代码中的实现步骤，包括初始化、功能切换等关键代码片段。假设我们使用的是 STM32F103 微控制器，要将 JTAG 的 TDI（PA15）引脚复用为 SPI1 的 MOSI（主输出从输入）引脚。

初始化部分：

#include "stm32f10x.h"

void SystemClock_Config(void);

void SPI1_Init(void);

void JTAG_Config(void);

int main(void)

{

// 系统时钟配置

SystemClock_Config();

// 配置JTAG引脚复用

JTAG_Config();

// 初始化SPI1

SPI1_Init();

while (1)

{

// 主循环，执行其他任务

}

// 系统时钟配置函数

void SystemClock_Config(void)

{

// 省略系统时钟配置代码，可参考官方库例程

}

// 配置JTAG引脚复用为SPI1 MOSI

void JTAG_Config(void)

{

// 使能AFIO时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

// 禁用JTAG，使能SWD

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

// 使能GPIOA时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitTypeDef GPIO_InitStructure;

// 配置PA15为复用推挽输出模式

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_Init(GPIOA, &GPIO_InitStructure);

}

// 初始化SPI1

void SPI1_Init(void)

{

// 使能SPI1时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

SPI_InitTypeDef SPI_InitStructure;

// 配置SPI1为主模式，时钟极性、相位等参数

SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;

SPI_InitStructure.SPI_Mode = SPI_Mode_Master;

SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;

SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;

SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;

SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;

SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;

SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;

SPI_InitStructure.SPI_CRCPolynomial = 7;

SPI_Init(SPI1, &SPI_InitStructure);

// 使能SPI1

SPI_Cmd(SPI1, ENABLE);

}

在上述代码中，JTAG_Config函数负责配置 JTAG 引脚复用。首先使能 AFIO 时钟和 GPIOA 时钟，然后禁用 JTAG 并使能 SWD，最后将 PA15 配置为复用推挽输出模式，为其作为 SPI1 的 MOSI 引脚做好准备。SPI1_Init函数则负责初始化 SPI1 为主模式，并配置相关参数，最后使能 SPI1。在main函数中，依次调用SystemClock_Config、JTAG_Config和SPI1_Init函数，完成系统初始化和 JTAG 引脚复用以及 SPI1 的初始化工作。之后，程序进入主循环，可在主循环中执行其他任务，如通过 SPI1 与外部设备进行数据通信。通过这样的代码实现，成功地将 JTAG 引脚复用为其他功能引脚，满足了系统的多样化需求。

五、实战案例展示

（一）案例背景介绍

本案例聚焦于一款智能手环的开发项目。在当前可穿戴设备市场蓬勃发展的背景下，智能手环凭借其便捷的佩戴方式和丰富的功能，受到了广大消费者的青睐。我们此次开发的智能手环旨在为用户提供全面的健康监测功能，包括实时心率监测、睡眠质量分析、运动数据记录（如步数、距离、卡路里消耗等），同时还具备消息提醒、蓝牙通话等便捷功能。

然而，在硬件设计过程中，我们面临着严峻的硬件资源紧张问题。智能手环的核心控制芯片选用了一款低功耗的微控制器，其引脚数量有限。但为了实现上述丰富的功能，需要连接多种传感器（如心率传感器、加速度传感器、陀螺仪传感器等）、蓝牙模块以及显示屏等外部设备，这些设备的连接需求使得引脚资源捉襟见肘。而 JTAG 调试接口作为开发过程中不可或缺的工具，占用了一定数量的宝贵引脚，这与其他功能模块的引脚需求产生了冲突。为了在有限的硬件资源条件下实现智能手环的所有功能，复用 JTAG 调试接口成为了必然的选择。通过合理复用 JTAG 引脚，我们期望在不影响调试功能的前提下，为其他功能模块腾出足够的引脚资源，从而确保智能手环项目能够顺利推进。

（二）复用方案实施

硬件设计细节

- 硬件设计图：

智能手环JTAG接口复用硬件设计图

- 各部分作用和连接方式：

在这个硬件设计中，核心部分是一个多路复用器（MUX），选用了 74HC4051 芯片。它的三个选择控制端（A、B、C）连接到微控制器的三个 GPIO 引脚，通过微控制器输出不同的电平组合来控制多路复用器的通道选择。

JTAG 接口的四条信号线（TDI、TDO、TCK、TMS）分别连接到多路复用器的四个输入通道（IN0 - IN3）。同时，另外四个功能引脚（假设为功能 1 引脚、功能 2 引脚、功能 3 引脚、功能 4 引脚）连接到多路复用器的另外四个输入通道（IN4 - IN7）。多路复用器的公共输出端（OUT）连接到微控制器的相应引脚。

当智能手环处于开发调试阶段时，微控制器通过 GPIO 引脚输出特定的电平组合，使多路复用器将 JTAG 接口的信号线连接到微控制器，此时 JTAG 调试接口正常工作，开发人员可以进行程序下载、调试等操作。例如，当控制信号 A = 0，B = 0，C = 0 时，多路复用器将 IN0（TDI）连接到 OUT，IN1（TDO）连接到 OUT，IN2（TCK）连接到 OUT，IN3（TMS）连接到 OUT，实现 JTAG 接口与微控制器的连接。

当智能手环进入正常运行阶段时，微控制器改变 GPIO 引脚的输出电平，使多路复用器将功能引脚连接到微控制器，JTAG 引脚被复用为其他功能。比如，当控制信号 A = 1，B = 0，C = 0 时，多路复用器将 IN4（功能 1 引脚）连接到 OUT，IN5（功能 2 引脚）连接到 OUT，IN6（功能 3 引脚）连接到 OUT，IN7（功能 4 引脚）连接到 OUT，JTAG 引脚切换为其他功能引脚，可用于数据传输、控制信号输出等。

此外，考虑到 JTAG 引脚与复用功能引脚可能存在电平不一致的问题，在 JTAG 引脚与多路复用器之间以及复用功能引脚与多路复用器之间分别接入了电平转换芯片（如 74LVC4245A），确保不同电平标准的信号能够正常传输。

软件代码实现

- 关键代码：

#include "stm32f4xx.h"

// 配置JTAG引脚复用

void JTAG_Reuse_Config(void)

{

// 使能AFIO时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

// 禁用JTAG，使能SWD

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

// 配置复用控制引脚为输出模式

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

// 设置复用控制引脚初始电平，选择JTAG功能

GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2);

}

// 切换JTAG引脚复用功能

void Switch_JTAG_Reuse_Function(uint8_t function)

{

if (function == 0)

{

// 选择JTAG功能

GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2);

}

else if (function == 1)

{

// 选择其他功能

GPIO_ResetBits(GPIOA, GPIO_Pin_0);

GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);

}

代码逻辑和实现思路：

JTAG_Reuse_Config函数主要用于初始化 JTAG 引脚复用的相关配置。首先，通过RCC_APB2PeriphClockCmd函数使能 AFIO 时钟，为后续配置 AFIO 寄存器做准备。接着，使用GPIO_PinRemapConfig函数禁用 JTAG 接口，使能 SWD 接口，这样可以为 JTAG 引脚复用创造条件。然后，配置用于控制多路复用器的三个 GPIO 引脚（PA0、PA1、PA2）为输出模式，以便通过它们输出不同的电平来控制多路复用器的通道选择。最后，设置这三个 GPIO 引脚的初始电平，使其默认选择 JTAG 功能。

Switch_JTAG_Reuse_Function函数用于在 JTAG 功能和其他复用功能之间进行切换。根据传入的参数function的值来决定切换到哪种功能。当function为 0 时，将控制引脚设置为选择 JTAG 功能的电平；当function为 1 时，将控制引脚设置为选择其他功能的电平，从而实现 JTAG 引脚复用功能的切换。在智能手环的实际运行中，可以根据系统的不同状态（如启动阶段进行调试，正常运行阶段使用复用功能）来调用这个函数，灵活切换 JTAG 引脚的功能。

（三）结果验证与分析

运行情况：

经过严格的测试验证，复用 JTAG 接口后的智能手环各项功能均能正常运行。在开发调试阶段，通过 JTAG 接口能够顺利地将程序下载到微控制器中，并进行断点调试、单步执行等操作，有效帮助开发人员定位和解决代码中的问题。当智能手环进入正常运行阶段，切换 JTAG 引脚复用为其他功能后，心率传感器能够准确地采集用户的心率数据，加速度传感器和陀螺仪传感器也能实时监测用户的运动状态，将数据传输给微控制器进行处理。蓝牙模块能够稳定地与手机等外部设备建立连接，实现消息提醒和蓝牙通话功能。显示屏能够清晰地显示各种监测数据和用户界面信息。

在性能方面，复用 JTAG 接口后，智能手环的运行性能并未受到明显影响。微控制器的处理速度、数据传输速率等关键性能指标与未复用前基本保持一致。例如，在进行运动数据记录时，从传感器采集数据到微控制器处理并显示在屏幕上的时间延迟在可接受范围内，满足用户对实时性的要求。同时，智能手环的功耗也没有显著增加，这得益于合理的硬件设计和软件优化，确保了复用功能不会对系统的功耗产生负面影响。

好处和可能存在的问题：

- 好处：

复用 JTAG 接口带来了诸多好处。从硬件成本角度来看，减少了对额外引脚的需求，使得我们可以选用引脚数量较少的微控制器，降低了芯片成本。同时，PCB 的布线复杂度也有所降低，减少了因布线不合理导致的信号干扰问题，提高了产品的稳定性和可靠性。在功能实现方面，为其他重要功能模块腾出了宝贵的引脚资源，使得智能手环能够集成更多的功能，提升了产品的竞争力。

从开发角度而言，复用 JTAG 接口并没有增加太多的开发难度。通过合理的硬件设计和软件配置，能够在开发调试阶段和正常运行阶段灵活切换引脚功能，提高了开发效率。例如，在开发过程中，开发人员可以利用 JTAG 接口进行高效的调试，当产品进入量产阶段后，将 JTAG 引脚复用为其他功能，不影响产品的正常使用。

- 可能存在的问题：

然而，复用 JTAG 接口也可能存在一些潜在问题。在硬件设计方面，如果多路复用器或电平转换芯片出现故障，可能会导致 JTAG 接口无法正常工作，或者复用功能出现异常。例如，多路复用器的内部开关损坏，可能会使 JTAG 引脚无法正确切换功能，影响开发调试和产品的正常运行。在软件方面，如果复用功能的切换逻辑出现错误，可能会导致系统在不同功能之间切换时出现异常，甚至死机。比如，在切换 JTAG 引脚复用功能时，没有正确设置控制引脚的电平，可能会使引脚处于不确定的状态，引发信号冲突。

此外，由于 JTAG 接口在开发过程中非常重要，复用后可能会在一定程度上增加维护的难度。当产品出现问题需要调试时，如果 JTAG 接口被复用为其他功能，需要先将其切换回 JTAG 功能，这可能会涉及到复杂的软件和硬件操作。如果开发人员对复用设计不够熟悉，可能会花费较多的时间来恢复 JTAG 功能，影响问题排查和解决的效率。针对这些可能存在的问题，在设计和开发过程中需要进行充分的测试和验证，制定完善的故障排查和解决机制，以确保智能手环的稳定性和可靠性。

六、复用过程中的注意事项与常见问题解决

（一）注意事项

硬件设计注意要点：在进行 JTAG 调试接口复用的硬件设计时，信号完整性是一个不容忽视的关键因素。由于 JTAG 信号通常工作在较高的频率下，信号传输过程中的反射、串扰等问题可能会导致信号失真，从而影响 JTAG 调试功能或复用功能的正常实现。为了避免这些问题，在 PCB 布线时，应尽量缩短 JTAG 信号线的长度，减少信号传输路径上的过孔数量，以降低信号的传输延迟和损耗。同时，要合理规划 JTAG 信号线与其他信号线的布局，保持足够的间距，避免相互干扰。例如，将 JTAG 信号线与高速时钟线、数据总线等保持至少 3 倍线宽的距离，以减少串扰的影响。

电源稳定性同样至关重要。JTAG 接口和复用功能模块都对电源的稳定性有一定要求，如果电源存在波动或噪声，可能会导致芯片工作异常，影响 JTAG 调试和复用功能的可靠性。因此，在硬件设计中，要采用高质量的电源滤波电路，如使用多个不同容值的电容组成 π 型滤波电路，对电源进行多级滤波，去除电源中的高频和低频噪声。同时，要确保电源的输出功率能够满足系统中所有模块的需求，避免因电源功率不足导致芯片工作不稳定。

软件编程注意事项：在软件编程过程中，配置顺序是一个容易被忽视但又非常重要的问题。以 STM32 微控制器为例，在复用 JTAG 引脚之前，必须先正确配置 AFIO 寄存器，禁用 JTAG 功能，然后再配置相关引脚为复用功能或普通 GPIO 功能。如果配置顺序错误，可能会导致引脚处于不确定的状态，引发信号冲突或功能异常。例如，如果先配置引脚为普通 GPIO 功能，再尝试禁用 JTAG 功能，可能会导致 JTAG 引脚无法正常切换功能，从而影响系统的正常运行。

时序问题也是软件编程中需要重点关注的。JTAG 接口和复用功能模块在数据传输和操作过程中都有严格的时序要求，必须确保软件中的时序与硬件的要求相匹配。例如，在通过 SPI 接口复用 JTAG 引脚进行数据传输时，要严格按照 SPI 的时序规范来设置时钟极性、相位以及数据传输速率等参数，确保数据的正确传输。如果时序设置错误，可能会导致数据传输错误，甚至损坏芯片。

（二）常见问题及解决方法

引脚冲突问题：引脚冲突是 JTAG 调试接口复用过程中最常见的问题之一。当多个功能同时占用同一引脚时，就会发生引脚冲突，导致功能异常。例如，在一些微控制器中，JTAG 接口的某些引脚与 SPI 接口、UART 接口等复用，如果在软件配置中没有正确处理，就可能会出现引脚冲突。以 STM32F4 系列微控制器为例，PA13 和 PA14 引脚既可以作为 JTAG 的 TMS 和 TCK 引脚，也可以作为 SWD 调试接口的 SWDIO 和 SWCLK 引脚，还可以复用为普通 GPIO。如果在代码中同时将其配置为 JTAG 功能和其他功能，就会引发引脚冲突。

解决引脚冲突的方法主要有两种。一种是通过软件配置来避免冲突，即在代码中根据系统的需求，合理地配置引脚的功能。例如，在开发阶段，将引脚配置为 JTAG 功能，方便调试；在产品量产阶段，将引脚复用为其他功能，满足产品的实际需求。在配置引脚功能时，要确保不同功能之间不会相互冲突，严格按照芯片的数据手册和相关规范进行配置。

另一种方法是在硬件设计中采用多路复用器等电路元件，通过硬件的方式来实现引脚功能的切换。这样可以在不同的工作模式下，将引脚连接到不同的功能模块，避免引脚冲突。例如，在前面提到的智能手环案例中，通过使用 74HC4051 多路复用器，将 JTAG 引脚和其他功能引脚分别连接到多路复用器的不同输入通道，通过控制信号来选择引脚的功能，有效地解决了引脚冲突问题。

调试困难问题：复用 JTAG 调试接口后，可能会出现调试困难的情况。这主要是因为在复用过程中，JTAG 接口可能被占用，导致调试器无法正常连接到目标芯片。例如，当 JTAG 引脚被复用为其他功能时，如果在调试时没有将其切换回 JTAG 功能，调试器就无法与芯片建立通信，从而无法进行调试操作。

为了解决调试困难的问题，首先要在软件中设计合理的功能切换机制，确保在需要调试时能够方便地将 JTAG 引脚切换回调试功能。可以通过设置特定的寄存器或标志位来控制引脚功能的切换，并且在代码中添加清晰的注释，方便开发人员理解和操作。例如，在前面的智能手环软件代码中，通过Switch_JTAG_Reuse_Function函数来实现 JTAG 引脚复用功能的切换，在调试时调用该函数将引脚切换为 JTAG 功能，就可以正常进行调试。

其次，在硬件设计中，可以考虑保留一些备用的调试接口，或者设计一种便于切换调试接口的电路。例如，在一些电路板设计中，除了复用 JTAG 接口外，还会保留一个简单的串口调试接口，当 JTAG 接口被占用无法调试时，可以通过串口进行简单的调试操作，获取系统的运行状态信息。此外，还可以使用专门的调试工具，如逻辑分析仪等，来辅助调试。逻辑分析仪可以捕获和分析芯片的各种信号，即使 JTAG 接口无法正常工作，也能通过分析其他信号来排查问题。

七、总结与展望

在硬件层面，通过精心设计引脚复用电路，合理运用多路复用器，能够巧妙地实现 JTAG 引脚在调试功能和其他功能之间的灵活切换。就像我们在智能手环案例中所展示的，74HC4051 多路复用器在连接 JTAG 引脚和其他功能引脚时，发挥了关键的信号切换作用，根据微控制器输出的控制信号，精准地选择连接不同的引脚，满足了开发调试和产品正常运行阶段的不同需求。同时，对电平兼容性的处理也至关重要，利用电平转换芯片解决不同电平标准引脚之间的通信问题，确保了信号传输的准确性和稳定性，避免因电平不匹配而导致的功能异常。

在软件层面，以 STM32 系列微控制器为例，深入理解和正确配置相关寄存器是实现 JTAG 复用功能的关键。通过对 AFIO_MAPR 等寄存器的合理设置，能够禁用 JTAG 功能，将引脚复用为其他功能，如 GPIO、SPI 等接口引脚。在代码实现过程中，严格遵循正确的配置顺序，先进行必要的时钟使能和寄存器配置，再进行引脚功能的设置，避免因配置顺序错误而引发的信号冲突和功能异常。同时，要充分考虑时序问题，确保软件中的时序与硬件的要求精确匹配，保证数据传输和操作的准确性。

从实战案例来看，在智能手环开发项目中，我们成功地将 JTAG 调试接口复用，解决了硬件资源紧张的难题。通过硬件设计中的引脚复用电路和电平兼容性处理，以及软件代码中的寄存器配置和功能切换逻辑，实现了 JTAG 引脚在调试阶段和正常运行阶段的高效复用，使得智能手环在有限的硬件资源条件下，顺利集成了多种功能，各项功能均能稳定运行，性能也达到了预期要求。然而，在复用过程中也发现了一些问题，如硬件故障可能导致 JTAG 接口或复用功能异常，软件切换逻辑错误可能引发系统故障等，这些问题为我们后续的设计和开发提供了宝贵的经验教训。
