🛠️ 全能开发利器 | STC8H8K64U 开发板硬核解析

如果你是物联网开发者、嵌入式爱好者，或是想玩转智能家居、传感器应用的极客，这块 STC8H8K64U 开发板 绝对能成为你的「全能搭档」！从基础外设到高级通信，从传感器采集到人机交互，它集成了 20 + 功能模块，一站式满足你的创意落地需求！

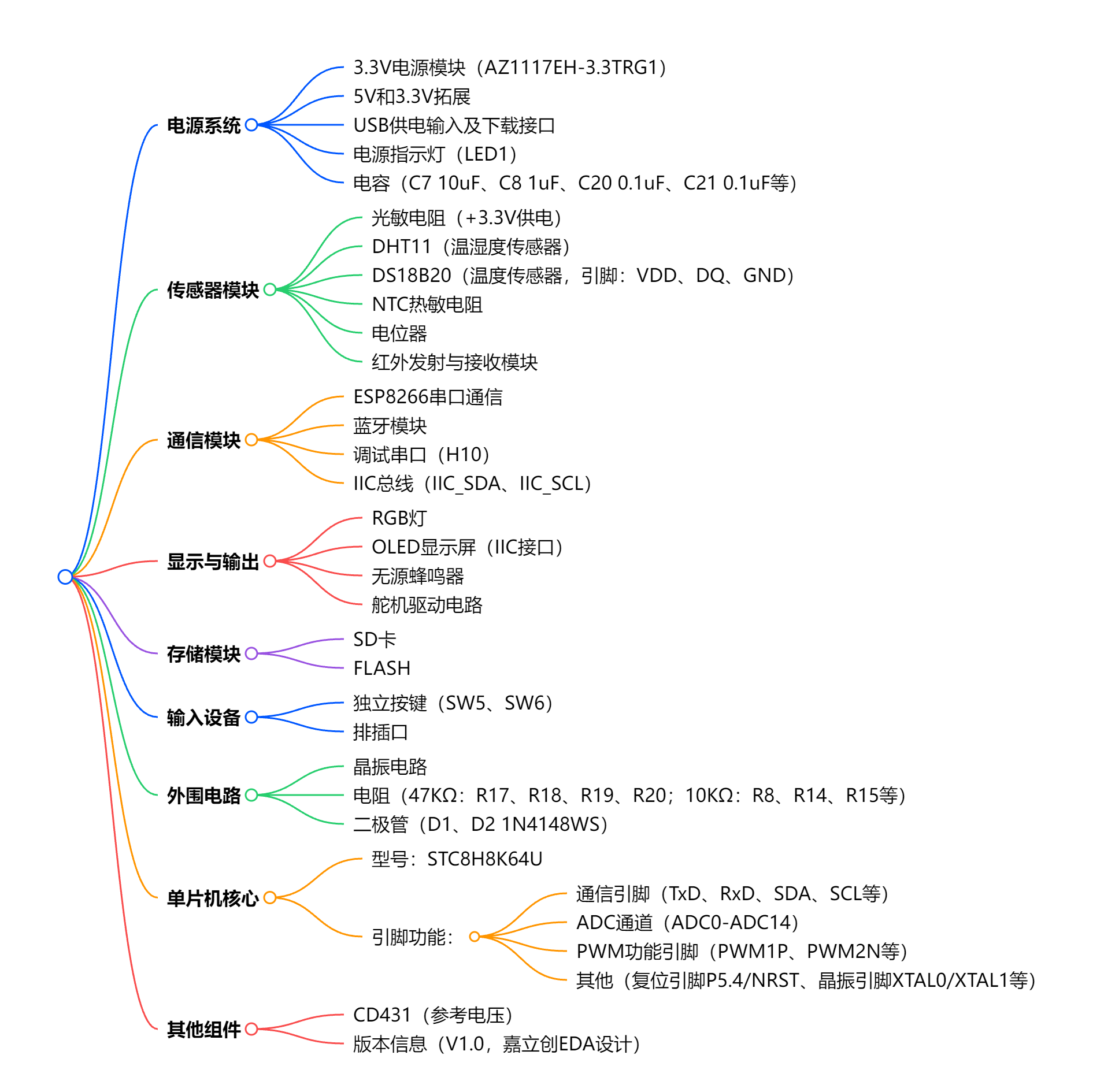

🌟 核心框架图

🌟 核心亮点速览

模块类型	核心配置	亮点优势
主控芯片	STC8H8K64U，高速 8051 内核，64KB Flash，8KB RAM，支持 USB 直接下载程序	无需额外烧录器，即插即用超便捷！
电源系统	5V/3.3V 双电压拓展，AZ1117-3.3V 稳压模块，USB 供电 + 电源指示灯	兼容多种外设，供电稳定不发烫！
传感器全家桶	DHT11（温湿度）、DS18B20（温度）、光敏电阻、NTC 热敏电阻	环境数据采集一步到位，玩转智能感知！
通信模块	ESP8266（WiFi）、蓝牙模块、IIC 总线、调试串口、USB 接口	有线无线全支持，远程 / 本地通信自由切换！
交互与显示	RGB 灯、无源蜂鸣器、独立按键、电位器、OLED 显示屏、SD 卡存储	声光控 + 数据存储全具备，交互体验拉满！

🧩 模块解析：从底层到应用全覆盖

🔌 电源系统：稳定供电不翻车

双电压输出：支持 5V 主力供电与 3.3V 精密模块供电，适配 Arduino / 树莓派外设无压力；

稳压方案：搭载 AZ1117EH-3.3TRG1 稳压芯片，搭配 10μF+1μF 滤波电容，电压波动≤1%；

可视化反馈：板载电源指示灯 LED1，通电即亮，告别「黑屏焦虑」！

🌡️ 传感器模块：感知世界的「眼睛」

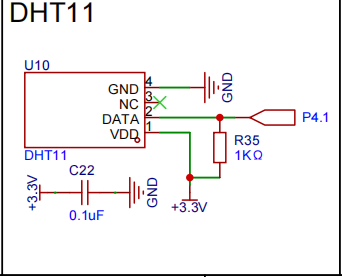

温湿度组合：DHT11 直接输出温湿度数据，新手也能秒级读取环境参数；

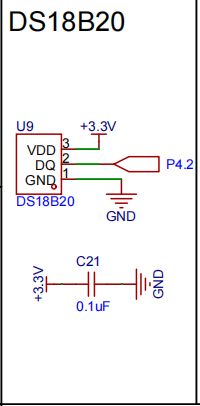

高精度测温：DS18B20 通过单总线连接 P4.2 引脚，-55℃~125℃宽温域测量，误差 ±0.5℃；

环境感知：光敏电阻（光强检测）+NTC 热敏电阻（温度补偿），打造智能光照 / 温控系统！

📶 通信模块：让设备「会说话」

无线双雄：

• ESP8266：支持 WiFi 联网，轻松对接阿里云 /onenet 平台，实现远程数据上传；
• 蓝牙模块：手机 APP 直连，近场控制舵机 / LED 灯，打造「无感化」交互；

硬核接口：

• IIC 总线（SDA/P1.4、SCL/P1.5）：OLED 显示屏 / 传感器快速通信，仅需两根线；

• 调试串口 H10：实时打印日志，代码调试更高效！

🎮 交互与输出：创意落地的「手脚」

输入设备：

• 2 个独立按键（SW5/SW6）+ 电位器：支持自定义功能，调节参数 / 触发事件随手掌控；

输出设备：

• RGB 灯：三基色可调，PWM 控制呼吸灯 / 状态指示灯，颜值与功能兼具；

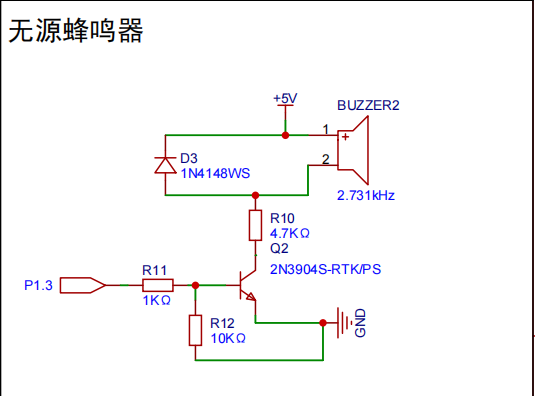

• 无源蜂鸣器：蜂鸣报警 / 音乐播放，打造声光一体化提醒系统；

• 舵机驱动：直接控制舵机转动，机械臂 / 智能云台开发零门槛；

  ​


• 红外收发：兼容家电遥控器协议，实现智能设备红外控制！

📺 显示与存储：数据呈现「可视化」

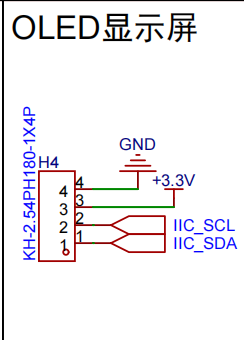

OLED 显示屏：通过 IIC 总线连接，支持中英文字符、图形绘制，实时显示传感器数据；

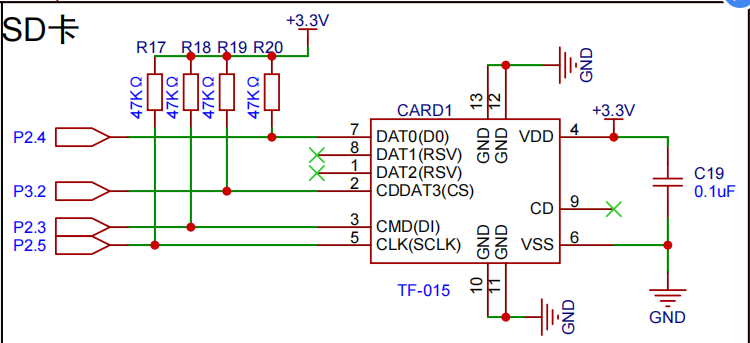

SD 卡插槽：最大支持 32GB 存储，温湿度历史数据、图片文件轻松保存；

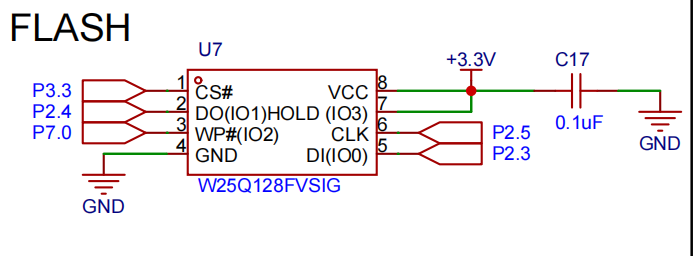

板载 FLASH：64KB 大容量程序存储空间，复杂算法也能流畅运行！

⚙️ 硬件细节：极客专属的「硬核配置」

🔥 主控引脚：一脚多用，灵活拓展

多功能复用：

• P4.2：DS18B20 数据口，支持单总线协议；

• P1.4/P1.5：IIC 总线 SDA/SCL，兼容多种外设；

• P5.3：ESP8266 串口_TX，高速数据传输无延迟；

保护设计：二极管 D1/D2（1N4148WS）防反接，电容矩阵（0.1μF/10μF）滤除高频干扰，稳定性拉满！

🧰 外围电路：贴心设计提升开发效率

晶振电路：稳定时钟源，确保程序运行精准无误；

排插口：预留扩展引脚，支持外接 Arduino 盾牌 / 自定义模块；

电阻矩阵：47KΩ 分压电阻（R17-R20）、10KΩ 上拉电阻（按键 / 传感器），出厂即配好，省去焊接烦恼！

🚀 应用场景：你的创意，它来实现

智能家居：温湿度监控 + 自动启停空调，光敏调节灯光亮度；

物联网终端：WiFi 上传数据至云端，蓝牙连接手机 APP 实时查看；

教学实验：从基础 IO 控制到总线协议，适合单片机入门 / 进阶学习；

嵌入式项目：舵机机械臂、红外遥控器、智能小车…… 无限可能等你解锁！

💡 为什么选择 STC8H8K64U 开发板？

✅ 全模块集成：无需额外购买传感器 / 通信板，开箱即用；

✅ 超强兼容性：支持 Keil/STC-ISP 等主流开发工具，代码无缝迁移；

✅ 性价比之王：一杯奶茶钱，带走 20 + 功能模块，学生党 / 创客友好；

✅ 资料齐全：配套原理图、例程代码、教程文档，入门不踩坑！

📢 立即解锁你的开发之旅

无论是物联网开发、嵌入式系统设计，还是创意硬件项目，这块「全能开发板」都能成为你的「最佳拍档」！点击下方链接获取资料包，或在评论区聊聊你想实现的项目，一起玩转智能硬件吧～

关注我们，获取开发板资料、嵌入式学习资料，让创意照进现实！
