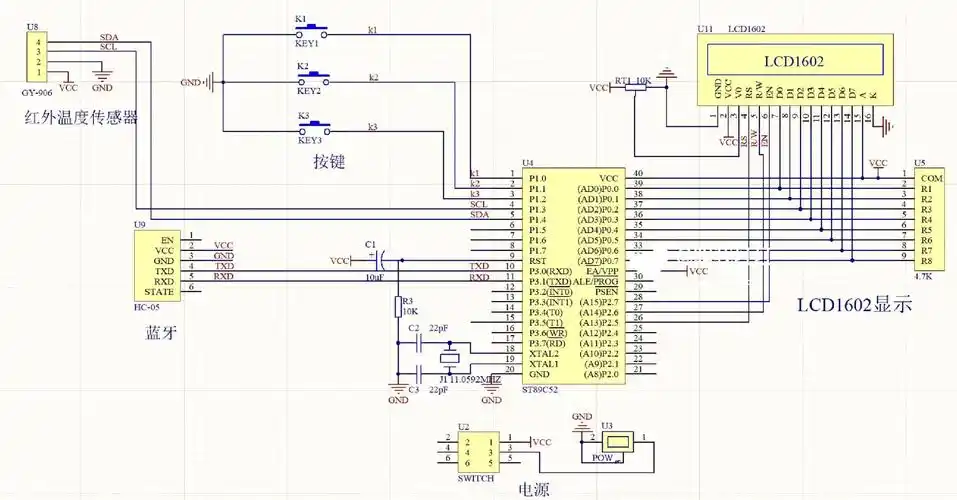

什么是51单片机

51单片机是指基于Intel 8051指令集架构的8位微控制器，由Intel公司于1980年推出。经过40多年的发展，51单片机已经成为嵌入式系统开发中最经典、应用最广泛的微控制器之一。如今常见的51单片机包括：

STC系列：STC89C52、STC12C5A60S2（带ADC）、STC15W4K58S4（1T单片机）
AT系列：AT89C51、AT89S52（支持ISP下载）
其他国产型号：N76E003、HC89S003等

核心架构特点

8位CPU核心：采用CISC指令集，包含111条指令
存储器结构：
- 4KB-64KB Flash程序存储器（可重复擦写10万次）
- 128B-1KB RAM数据存储器
- 部分型号支持外部扩展存储器
I/O系统：
- 标准4组8位I/O口（P0-P3）共32个引脚
- 每个I/O口可独立设置为输入/输出模式
- 部分引脚具有复用功能（如串口、外部中断等）
定时器系统：
- 2-3个16位定时器/计数器（Timer0/1/2）
- 支持定时、计数、波特率生成等功能
通信接口：
- 1个全双工UART串口
- 部分型号支持SPI、I2C接口
低功耗设计：
- 支持空闲模式和掉电模式
- 工作电压通常为3.3V-5.5V
- 工作频率0-40MHz（不同型号有差异）

开发环境搭建指南

硬件准备清单

开发板选择：
- 入门级：STC89C52开发板（约30-50元）
- 进阶型：STC12C5A60S2开发板（带ADC、PWM，约60-100元）
- 多功能型：普中/PZ-51开发板（集成多种外设，约80-150元）
下载工具：
- USB转TTL模块（推荐CH340G/CH341芯片，约5-15元）
- 专用下载器：STC官方下载器（支持高压编程）
基础元件包：
- 杜邦线（公对公、公对母、母对母各10根）
- 面包板（830孔或400孔）
- LED发光二极管（红、绿、黄各10个）
- 电阻（220Ω、1kΩ、10kΩ等常用值）
- 按键开关（6x6mm轻触开关）
- 电位器（10kΩ可调电阻）

软件安装详解

Keil C51安装：
- 下载地址：Keil官网或国内镜像站
- 安装步骤：
  1. 运行安装程序，选择C51工具链
  2. 设置安装路径（建议默认）
  3. 完成安装后申请评估license（或使用注册机）
  4. 配置芯片支持包（Device Database）
STC-ISP下载工具：
- 最新版本可从STC官网获取
- 无需安装，解压即可使用
- 支持HEX/BIN文件烧录、串口调试等功能
辅助工具：
- Proteus：电路仿真软件（8.9以上版本）
- 串口助手：SSCOM、XCOM等调试工具
- Notepad++：代码编辑辅助工具

环境配置步骤

Keil项目配置：
- 新建项目时选择对应单片机型号
- 设置输出HEX文件选项（Options for Target → Output）
- 配置晶振频率（默认为11.0592MHz）
STC-ISP配置：
- 选择正确的单片机型号
- 设置波特率（推荐使用最低波特率首次下载）
- 勾选"复位脚用作I/O口"选项（根据电路设计）

硬件连接：

PC USB → CH340G → 单片机串口
TXD → RXD
RXD → TXD
GND → GND

第一个51单片机项目：LED闪烁

完整工程创建流程

新建Keil工程：
- 打开Keil → Project → New μVision Project
- 选择保存路径和工程名称
- 在设备选择窗口找到STC89C52（或AT89C51）
添加源文件：
- 右键Source Group 1 → Add New Item → C File
- 命名为main.c
编写程序代码：

#include <reg52.h>  // 包含51单片机寄存器定义头文件
#include <intrins.h>  // 包含_nop_()等内联函数

#define LED P1_0  // 定义LED连接在P1.0引脚

/**
 * @brief 毫秒级延时函数
 * @param ms 延时毫秒数
 * @note 基于11.0592MHz晶振
 */
void delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for(i=0; i<ms; i++)
        for(j=0; j<114; j++);  // 调整此数值可校准延时
}

void main()
{
    P1 = 0xFF;  // 初始化P1口为高电平

    while(1)  // 主循环
    {
        LED = 0;  // P1.0输出低电平，LED亮
        delay_ms(500);  // 延时500ms

        LED = 1;  // P1.0输出高电平，LED灭
        delay_ms(500);  // 延时500ms
    }
}

工程配置关键点：
- 在Options for Target → Target中设置晶振频率
- 在Output中勾选Create HEX File
- 在C51中设置优化等级（建议使用Level 2）

程序烧录详细步骤

硬件连接检查：
- 确认开发板供电正常（5V或3.3V）
- 检查串口线连接正确（交叉连接）
- 确保单片机处于冷启动状态
STC-ISP操作流程：
1. 打开STC-ISP软件
2. 选择单片机型号（如STC89C52RC）
3. 选择串口号（需提前安装CH340驱动）
4. 点击"打开程序文件"选择生成的HEX文件
5. 设置波特率（首次使用建议2400）
6. 点击"下载/编程"按钮
7. 给开发板重新上电（冷启动）
常见下载问题解决：
- 若无法连接，尝试降低波特率
- 检查CH340驱动是否安装正确
- 确认单片机是否支持ISP下载（部分早期型号不支持）
- 尝试短接单片机复位电容进行冷启动

51单片机基础外设开发

GPIO深度开发

端口结构与配置

51单片机有4个8位双向I/O口：

P0口：开漏输出，需外接上拉电阻
P1口：准双向口，内部有弱上拉
P2口：准双向口，兼作高8位地址总线
P3口：准双向口，具有复用功能

输入输出模式设置

输出模式配置：

P1 = 0xF0;  // 高4位输出高电平，低4位输出低电平
P2_3 = 1;   // P2.3输出高电平

输入模式注意事项：
- 读取前需先向端口写1
- 按键推荐使用外部上拉电阻
- 必要时加入软件消抖

按键扫描优化示例

sbit KEY1 = P3^2;  // 按键1接P3.2
sbit KEY2 = P3^3;  // 按键2接P3.3
sbit LED1 = P1^0;  // LED1接P1.0
sbit LED2 = P1^1;  // LED2接P1.1

/**
 * @brief 按键扫描函数
 * @return 返回按键状态，bit0:KEY1, bit1:KEY2
 */
unsigned char Key_Scan()
{
    static unsigned char key_up = 1;  // 按键松开标志
    unsigned char key_val = 0;

    if((KEY1 == 0) || (KEY2 == 0))  // 有按键按下
    {
        delay_ms(10);  // 消抖
        if(((KEY1 == 0) || (KEY2 == 0)) && key_up)
        {
            key_up = 0;
            if(KEY1 == 0) key_val |= 0x01;
            if(KEY2 == 0) key_val |= 0x02;
        }
    }
    else key_up = 1;

    return key_val;
}

void main()
{
    while(1)
    {
        switch(Key_Scan())
        {
            case 0x01: LED1 = !LED1; break;
            case 0x02: LED2 = !LED2; break;
        }
    }
}

定时器/计数器高级应用

定时器工作模式详解

51单片机定时器有4种工作模式：

模式0：13位定时器（THx+TLx的低5位）
模式1：16位定时器（最常用）
模式2：8位自动重装模式（串口波特率常用）
模式3：Timer0分成两个8位定时器

定时器初始化模板

/**
 * @brief 定时器0初始化
 * @param ms 定时毫秒数
 * @param fosc 系统时钟频率(MHz)
 */
void Timer0_Init(unsigned int ms, float fosc)
{
    unsigned long tmp;

    TMOD &= 0xF0;  // 清除T0控制位
    TMOD |= 0x01;  // 设置T0为模式1

    tmp = (65536 - (ms * (fosc*1000/12)));  // 计算初值
    TH0 = (unsigned char)(tmp >> 8);  // 装入高8位
    TL0 = (unsigned char)tmp;         // 装入低8位

    ET0 = 1;  // 开启T0中断
    EA = 1;   // 开启总中断
    TR0 = 1;  // 启动T0
}

/**
 * @brief 定时器0中断服务函数
 */
void Timer0_ISR() interrupt 1
{
    static unsigned int cnt = 0;

    // 重新装入初值（模式1需手动重装）
    TH0 = (unsigned char)(tmp >> 8);
    TL0 = (unsigned char)tmp;

    if(++cnt >= 1000)  // 1秒到达
    {
        cnt = 0;
        P1_0 = !P1_0;  // 每秒翻转LED
    }
}

PWM输出实现

利用定时器实现PWM输出：

sbit PWM_OUT = P1^0;  // PWM输出引脚
unsigned char PWM_Duty = 50;  // 占空比(0-100)

void Timer0_Init()
{
    TMOD |= 0x01;  // 模式1
    TH0 = 0xFC;    // 1ms定时@11.0592MHz
    TL0 = 0x18;
    ET0 = 1;
    EA = 1;
    TR0 = 1;
}

void Timer0_ISR() interrupt 1
{
    static unsigned char pwm_cnt = 0;

    TH0 = 0xFC;
    TL0 = 0x18;

    if(++pwm_cnt >= 100) pwm_cnt = 0;
    PWM_OUT = (pwm_cnt < PWM_Duty) ? 1 : 0;
}

void main()
{
    Timer0_Init();
    while(1)
    {
        // 可通过按键调整PWM_Duty值
    }
}

串口通信开发进阶

串口配置详解

51单片机串口有4种工作模式：

模式0：同步移位寄存器模式
模式1：8位UART，波特率可变（最常用）
模式2：9位UART，波特率固定
模式3：9位UART，波特率可变

波特率计算

波特率 = (2^SMOD/32) × (定时器1溢出率)

常用波特率设置（11.0592MHz晶振）：

9600bps：TH1=0xFD
19200bps：TH1=0xFA
57600bps：TH1=0xFF（需加倍速模式）

完整串口通信例程

#define BUF_LEN 16
unsigned char uart_buf[BUF_LEN];
unsigned char uart_cnt = 0;

void UART_Init()
{
    SCON = 0x50;  // 模式1，允许接收
    TMOD |= 0x20;  // 定时器1模式2
    TH1 = 0xFD;    // 9600bps@11.0592MHz
    TL1 = 0xFD;
    TR1 = 1;      // 启动定时器1
    ES = 1;       // 开启串口中断
    EA = 1;       // 开启总中断
}

void UART_SendByte(unsigned char dat)
{
    SBUF = dat;
    while(!TI);  // 等待发送完成
    TI = 0;      // 清除发送标志
}

void UART_SendString(char *str)
{
    while(*str != '\0')
    {
        UART_SendByte(*str++);
    }
}

void UART_ISR() interrupt 4
{
    if(RI)
    {
        RI = 0;  // 清除接收标志
        uart_buf[uart_cnt++] = SBUF;
        if(uart_cnt >= BUF_LEN) uart_cnt = 0;
    }
}

void main()
{
    UART_Init();
    UART_SendString("System Ready!\r\n");

    while(1)
    {
        if(uart_cnt > 0)
        {
            UART_SendByte(uart_buf[--uart_cnt]);
        }
    }
}
